3机9节点潮流、短路仿真计算课程设计总结
11 电力系统短路计算 课程总结
~
31.5MVA 10.5 /121KV U k % 10.5
10.5KV 25MW cos'' 0.85 X d 0.125 X 2 0.16 '' E2 j1
分别求：k点发生三相短路、单相短路、
两相短路、两相接地短路时系统中各点 的电流、电压、功率等电磁运行参量随 时间的变化关系？
U f (0)
U f (0)
发电机通 常中心点 不接地
0 U f(0) I f(0) z ( 0 )
零序网
零序网等值电路
研究方法：步骤4、5
4.写出一般的三序电压平衡方程
U f |0 | U f(1) I f(1) z (1) I z 0 U f(2) f(2) ( 2 ) 0 U f(0) I f(0) z ( 0 )
有限容量电源系统三相短路
周期分量幅值是随时间递减的。计算初始值。
与稳态计算 惟一不同 本质：可取其中一相；初始电动势/短路时电抗
方法：定义：短路时发电机等值模型 1）暂态电势和暂态电抗 I’=E’/Z’ 2）次暂态电势或次暂态电抗 I’’=E’’/Z’’
有限容量电源系统不对称短路
u a U m sin( t )
G1(2) G2(2)
X G1( 2 )
f(2)
U f ( 2)
X G 2( 2)
0 U f(2) I f(2) z ( 2 )
负序网
负序网等值电路
研究方法：步骤3
3.4 零序网：所有元件阻抗均由零序阻抗表示
I f(0)
G1(0) G2(0) f(0)
短路故障分析及计算
目录引言 (2)1电力系统短路故障说明 (3)2短路故障分析计算（解析法） (6)2.1各元件电抗标幺值的计算 (6)2.2短路次暂态电流标幺值计算 (9)2.3三相短路电流及短路功率计算 (11)3 Y 矩阵计算法 (12)4两种算法分析 (15)4.1解析法计算结果 (15)4.2 Y 矩阵计算结果 (15)致谢 (16)参考文献 (17)引言在电力系统可能发生的各种故障中，对系统危害最大，而且发生概率最高的是短路故障。
所谓短路，是指电力系统中相与相之间或相与地之间的非正常连接。
在电力系统正常运行时，除了中性点外，相与相或相与地之间是相互绝缘的。
如果由于绝缘破坏而造成了通路，电力系统就发生了短路故障。
电力系统短路出现的原因：①电气设备载流部分的绝缘损坏；②操作人员违反安全操作规程而发生误操作；③鸟兽跨越在裸露的相线之间或相线与接地物体之间，或咬坏设备、导线绝缘层。
电力系统短路的后果：①短路时会产生很大电动力和很高温度，使短路电路中元件受到损坏和破坏，甚至引发火灾事故。
②短路时，电路的电压骤降，将严重影响电气设备的正常运行。
③短路时保护装置动作，将故障电路切除，从而造成停电，而且短路点越靠近电源，停电范围越大，造成的损失也越大。
④严重的短路要影响电力系统运行的稳定性，可使并列运行的发电机组失去同步，造成系统解列。
⑤不对称短路将产生较强的不平衡交变电磁场，对附近的通信线路、电子设备等产生电磁干扰，影响其正常运行，甚至发生误动作。
短路电流的计算目的：短路计算是为了正确选择和校验电气设备，准确地整定供配电系统的保护装置，避免在短路电流作用下损坏电气设备，保证供配电系统中出现短路时，保护装置能可靠动作。
在三相系统中，可能发生的短路有：三相短路、两相短路、两相短路接地以及单相短路接地。
其中三相短路造成的危害最大，本次课程设计的目的是在三相短路故障出现时分析与计算最大可能的故障电流和功率。
1电力系统短路故障说明（3 ）如图 1 所示的系统中 K点发生三相短路故障，分析与计算产生最大可能的故障电流和功率。
潮流简单计算的课程设计
潮流简单计算的课程设计一、课程目标知识目标：1. 让学生掌握潮流基本概念，理解并运用简单计算方法进行潮流计算。
2. 使学生了解电力系统的基本结构和运行原理，能够运用所学知识分析简单电力系统潮流。
技能目标：1. 培养学生运用潮流计算方法解决实际问题的能力，提高计算速度和准确性。
2. 培养学生运用电力系统相关知识分析和解决实际电力系统运行问题的能力。
情感态度价值观目标：1. 培养学生对电力系统的兴趣，激发他们探究电力系统运行规律的热情。
2. 培养学生的团队协作精神，让他们在合作中学会互相学习、共同进步。
3. 引导学生关注能源问题，树立节能减排和绿色环保的意识。
课程性质分析：本课程为电力系统专业基础课程，旨在让学生掌握潮流计算的基本方法，为后续相关课程打下基础。
学生特点分析：学生为高中年级，具有一定的数学和物理基础，对电力系统有一定了解，但缺乏实际操作经验。
教学要求：1. 结合实际案例，让学生在理论学习和实践操作中掌握潮流计算方法。
2. 注重培养学生的动手能力和团队协作精神，提高他们解决实际问题的能力。
3. 关注学生的情感态度价值观培养，引导他们关注能源和环保问题。
二、教学内容1. 潮流基本概念：介绍潮流的定义、电力系统稳态运行特点，分析潮流计算在电力系统运行中的重要性。
教材章节：第一章 潮流基本概念2. 潮流计算方法：讲解节点法、回路法和改进的牛顿-拉夫逊法等潮流计算方法，分析各种方法的优缺点及适用范围。
教材章节：第二章 潮流计算方法3. 简单电力系统潮流计算：结合实际案例，指导学生运用潮流计算方法解决简单电力系统潮流问题。
教材章节：第三章 简单电力系统潮流计算4. 电力系统运行分析：通过案例分析，使学生了解电力系统在实际运行中的潮流分布特点，提高分析问题的能力。
教材章节：第四章 电力系统运行分析5. 潮流计算软件应用：介绍潮流计算软件的基本功能和使用方法，让学生通过软件操作，加深对潮流计算的理解。
潮流计算实训报告
一、实训目的本次实训旨在通过实际操作，加深对电力系统潮流计算理论和方法的理解，掌握电力系统潮流计算的基本步骤和常用算法，提高解决实际电力系统运行问题的能力。
二、实训内容1. 实训背景实训选取我国某地区典型电力系统进行潮流计算，该系统包含若干发电厂、变电站、输电线路和负荷，采用双绕组变压器和单相交流系统。
2. 实训步骤（1）建立电力系统模型根据实训提供的系统参数，建立电力系统节点、支路和设备模型，包括节点电压、支路阻抗、变压器变比、负荷等。
（2）选择潮流计算方法本实训采用牛顿-拉夫逊法进行潮流计算，该方法适用于大型电力系统计算，收敛速度快，精度高。
（3）编写潮流计算程序利用编程语言（如MATLAB、Python等）编写潮流计算程序，实现牛顿-拉夫逊法的基本步骤，包括计算雅可比矩阵、求解修正方程等。
（4）进行潮流计算运行潮流计算程序，对电力系统进行潮流计算，得到各节点电压、支路电流、功率损耗等数据。
（5）分析计算结果对计算结果进行分析，包括节点电压是否满足要求、支路电流是否越限、功率损耗是否合理等。
3. 实训结果（1）节点电压通过潮流计算，得到各节点电压值，并与设计要求进行比较。
结果显示，大部分节点电压满足要求，但部分节点电压略低于设计值，需进一步分析原因。
（2）支路电流计算各支路电流，并与额定电流进行比较。
结果显示，大部分支路电流未超过额定电流，但部分支路电流接近额定值，需注意运行安全。
（3）功率损耗计算系统总功率损耗，并与设计值进行比较。
结果显示，系统功率损耗略高于设计值，需优化运行方式，降低损耗。
三、实训总结1. 实训收获通过本次实训，我对电力系统潮流计算有了更深入的理解，掌握了牛顿-拉夫逊法的基本原理和编程实现方法。
同时，提高了分析电力系统运行问题的能力。
2. 实训体会（1）电力系统潮流计算是电力系统运行、规划、设计等方面的重要基础，掌握潮流计算方法对电力系统工作人员具有重要意义。
（2）编程能力在电力系统潮流计算中发挥着重要作用，熟练掌握编程语言有助于提高工作效率。
三相短路故障分析与计算的算法设计(1)
湖北民族学院“三相短路故障分析与计算的算法设计”电气工程专业课程设计论文题目: 三相短路故障分析与计算（手算或计算机算)组序：第三组指导老师：耿东山专业：电气工程及其自动化日期： 2015年6月摘要本设计主要研究目的是通过手算和计算机程序设计实现三相短路电流的计算。
电力系统发生三相短路故障造成的危害性是最大的。
作为电力系统三大计算之一，分析与计算三相短路故障的参数更为重要。
通过分析与计算三相短路故障的各参数，可以进一步提高短路故障分析与计算的精度和速度，为电力系统的规划设计、安全运行、设备选择、继电保护等提供重要依据。
关键词：三相短路计算电力系统故障分析AbstractThe purpose of this design research is to calculate by hand and computer programming to realize three-phase short-circuit current calculation.In three-phase power system fault caused by the harmfulness is the biggest of all. As one of three power system calculation, analysis and calculates the parameters of three phase short circuit fault is more important.By analyzing and calculating the parameters of the three-phase short-circuit fault, short-circuit fault can be further improved the accuracy and speed of the analysis and calculation, for the safe operation of power system planning and design, and provide important basis equipment selection, relay protection, etc.Keywords: three phase short-circuit calculation power system Failure Analysis目录1、设计背景 (4)1.1电力系统三大计算 (4)1.1.1 潮流计算 (5)1.1.2 短路故障计算 (5)1.1.3稳定性计算 (5)1.2 电力系统短路故障概述 (5)1.2.1 短路原因及危害 (6)2、分析方法 (7)2.1 手算 (7)2.1.1 解析法 (7)2.1.2 Y矩阵法 (7)2.2 用Matlab搭建并仿真 (8)2.3 利用程序语言计算 (8)3、短路电流计算 (8)3.1 参数数据 (8)3.2电抗标幺值定义 (10)3.3短路次暂态电流（功率）标幺值计算 (12)3.4 各元件电抗标幺值 (13)3.4.1 电力系统等值电路 (13)3.4.2各元件电抗标幺值的计算 (14)3.4.3 等值简化电路图 (16)3.5三相短路电流及短路功率 (16)4、程序设计 (17)4.1 计算机算法设计流程图 (17)4.2 计算机算法设计程序清单 (18)4.3 程序结果分析 (22)5、心得 (19)参考文献 (20)1 设计背景1.1电力系统三大计算1.1.1 潮流计算研究电力系统稳态运行情况的一种基本电气计算，常规潮流计算的任务是根据给定的运行条件和网路结构确定整个系统的运行状态，如各母线上的电压（幅值及相角）、网络中的功率分布以及功率损耗等。
电力系统辅助分析课程设计

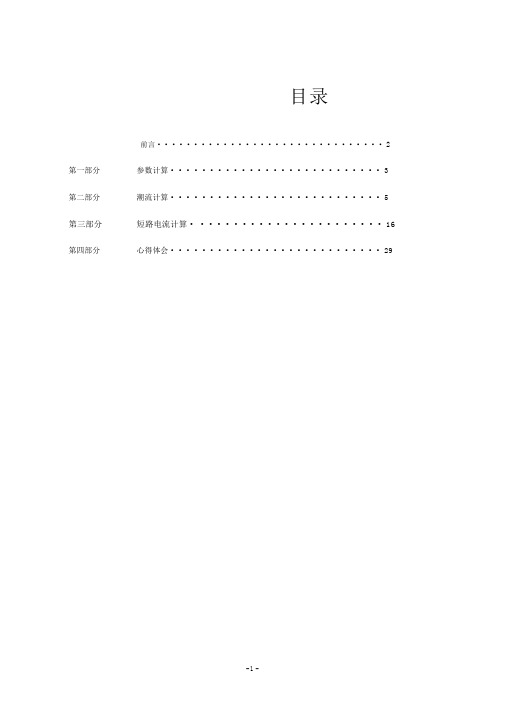

目录前言 (2)第一部分参数计算 (3)第二部分潮流计算 (5)第三部分短路电流计算 (16)第四部分心得体会 (29)前言电力系统的潮流计算和短路计算是电力系统分析中的一种最基本和常用的计算，它们是研究和分析电力系统的基础，对我们了解电力系统有着很重要的作用。
因此，这次课程设计有着十分重要的意义。
本次课程设计作为电气工程及其自动化专业的主要专业课设计之一，是学习电力系统分析基础和电力系统计算机辅助分析课程后的一个重要的实践性教学环节。
其目的在于巩固和加深对电力系统潮流和短路计算基本原理的理解，学习和掌握应用计算机进行电力系统设计和计算的方法，培养独立分析和解决问题的能力。
通过本次设计，要求我们能够掌握电力系统等值模型和参数的计算，以及潮流计算和短路计算的基本原理，学会应用计算机计算潮流分布和短路电流的方法。
第一部分系统参数计算设计中，采用精确计算算法，选取S B100MVA ， U B220KV ，将所有的支路折算到 220KV 电压等级侧，计算过程及结果如下：1）线路参数标么值计算4-5 4-6 5-7 6-9 7-8 8-9S B100R*rl U B20.047133220 20.01291 S B100X*xlU B20.4 13322020.10992B *bl U B2 1.7810613322020.1146 2S B100R*rl S B0.074911000.014 U B22202X*xl S B0.4 911000.075U B22202B *bl U B2 1.4710 69122020.0652S B100S B100R*rlU B20.079105220 20.017S B100X *xlU B20.4105220 20.087B *bl U B2 1.6010 6105220 20.081 2S B100R*rl S B0.092961000.018U B2220 2X*xl S B0.4961000.08U B2220 2B *blUB2 1.810 696220 20.084 2S B100S B100R*rlU B20.0477822020.00757S B100X*xl U B20.47822020.06446B *bl U B2 1.7810 67822020.0672 2S B100R*rl S B0.0471021000.01U B22202X *S B0.41021000.084xl220U B22B *bl U B2 1.7810 610222020.088 2S B1002.变压器参数标么值计算X 1 4 *U s % U N 2 S B11.422422 100 0.05758100 S N U B 2 100 240 220B 2X 2 7 *U s % U N 2 S B 10.43 2422 100 0.05737100 S N U B 2100220 220B2X 3 9*U s % U N 2S B5.81 2422 100 100 S N U B 21001200.058582202B3.发电机正序参数计算 ：（暂态分析时，只用到发电机的暂态电抗来代替其次暂态电抗， 故只求出暂态电抗）XG1 '* X d 1 'S B K 20.13 100( 242 )20.05136U B 22202 17.5X G2'* XX G3'* Xd 2 'S B K 2 0.26100 ( 242)20.07865U B 2220220d 3 'S B K 20.21 100 ( 242 )2 0.1129U B 22202 154.负荷点的计算Z LD 5*S B (PjQ )S2 ( P jQ )1002 (120j 50)0.71 j0.296S 2P 2Q 250120Z LD 6*S B(PjQ )S2 ( P jQ )100j 30)0.957 j0.302S 2P 2Q 22 (959530Z LD8 *S B (PjQ )S2 ( P jQ )1002 (105j 35)0.86 j 0.286S 2P 2Q 235105根据以上求出的系统参数，给出此目标网络的等值网络图如下所示：图 1目标电网等值网络图第二部分潮流计算一．节点分类设计中要求所有结点电压不得低于 1.0p.u.，也不得高于 1.05p.u.，若电压不符合该条件，可采取下面的方法进行调压：（1）改变发电机的机端电压（2）改变变压器的变比（即改变分接头）（3）改变发电机的出力（4）在电压不符合要求的结点处增加无功补偿调压方式应属于逆调压。
课程设计电力系统短路故障电流计算(1)
课程设计电力系统短路故障电流计算(1)电力系统中，短路故障电流是一种常见的现象。
在设计电力系统课程中，计算短路故障电流是一项重要内容，因此需要对其进行深入的探究和实践。
一、短路故障电流的定义及意义短路故障电流指在电路中出现短路故障时，电流的最大值。
它是电路中的一项重要参数，用于计算电路中的容量、选取开关保护设备、评估电缆线路性能等方面，具有非常重要的意义。
二、短路故障电流的计算方法短路故障电流的计算方法主要有两种：理论计算和实测计算。
1. 理论计算方法理论计算法是基于电路的物理特性和电学定理进行计算。
主要包括解析法、逐步简化法和节点分析法等。
1）解析法解析法是通过分析电路的各个节点和支路，利用基本电学公式进行计算，得到短路故障电流值。
这种方法需要较高的数学功底和较长的计算时间，但精度相对较高。
2）逐步简化法逐步简化法是逐步去掉电路中的支路，计算简化后的电路中的短路故障电流，最后进行综合计算。
这种方法计算量较少，精度较高，适用于复杂电路的计算。
3）节点分析法节点分析法是将电路分析成多个节点，通过节点电流的叠加计算，得到短路故障电流值。
这种方法计算速度较快，适用于简单电路的计算。
2. 实测计算方法实测计算法是通过实际测试，得到短路故障电流值。
主要包括电压降法和电流比法两种。
1）电压降法电压降法是通过测量短路故障时，电路两端的电压差，结合电路的电学特性计算得到短路故障电流值。
这种方法简单易行，但受各种因素的影响较大，精度较低。
2）电流比法电流比法是通过变压器，将电路中的电流放大到合适的范围，然后测量电路中的电流比，计算得到短路故障电流值。
这种方法精度较高，但需较高的测试设备和技术水平。
三、短路故障电流计算实践及注意事项在进行短路故障电流计算时，需要注意以下几点：1.电路参数要足够精确，包括电路拓扑结构、电气参数等。
2.计算过程中需注意各种特殊情况，如避雷装置、变压器漏电流、交流电动机震荡电流等。
3.应选择适合实际应用的计算方法，并进行对照校验，保证计算精度。
复杂电力系统潮流分析程序设计课程设计
名称：复杂电力系统潮流分析程序设计电力系统潮流计算是电力系统分析课程基本计算的核心部分之一。
它既有本身的独立意义，又是电力系统规划设计，运行分析和理论研究的基础。
一、基础资料：三机九节点系统又称为WSCC（Western System Coordinating Council），系统接线图如图1。
系统的基准功率为100MV A，系统频率为50Hz。
图1 三机九节点系统接线图系统参数见下表1-3。
表2 变压器数据表3 输电线线数据首节点编号末节点编号R（p.u）X（p.u）B/2（p.u）8 9 0.0119 0.1008 0.10456 9 0.039 0.17 0.1794 6 0.017 0.092 0.0794 5 0.01 0.085 0.0887 8 0.0085 0.072 0.07455 7 0.032 0.161 0.153潮流计算选择1号母线为参考节点，2、3号母线为PV节点，4号到9号节点为PQ节点。
二、变量分类（1）输入变量分类1）发电机母线基准电压UB（kV），节点注入PG（MW），及母线电压U（p.u.）2）负载和联络母线基准电压UB，节点注入的-PL（MW）和-QL（Mvar）3）输电线电阻R（p.u.），电抗X（p.u.）及线路电纳B/24）变压器串联电阻R（p.u.），电抗X（p.u.），各侧的额定电压UN（kV）5）变压器并联电导G（p.u.）电纳B（p.u.）（本例忽略）6）母线补偿电抗X（p.u.）（本例无）7）潮流计算的约束条件（a）节点电压约束（例如0.95<Ui<1.03）（本例忽略）8）线路和变压器的额定容量约束（Sij-<Sij<Sij+）（本例忽略）9）发电机额定有功（Pi-<Pi<Pi+）及额定无功约束（Qi-<Qi<Qi+）（本例忽略）（2）输出变量1）各母线电压幅值U（p.u.），相角δ（rad）2）网络各线路送端和受端的有功Pij（MW）和无功Qij（Mvar）3）PV节点发电机注入无功4）平衡节点发电机注入有功Pi（MW）无功Qi（Mvar）（3）通过节点功率平衡验证潮流计算的正确性三、算法原理1节点导纳矩阵形成的计算机方法在研究电力网络节点导纳矩阵形成与修改的计算机方法之前，首先要设计一种电力网络参数的输入方法。
课程设计潮流计算的计算机算法
潮流计算是电力系统非常重要的分析计算，用以研究系统规划和运行中提出的各种问题。
对规划中的电力系统，通过潮流计算可以检验所提出的电力系统规划方案能否满足各种运行方式的要求；对运行中的电力系统，通过潮流计算可以预知各种负荷变化和网络结构的改变会不会危及系统的安全，系统中所有母线的电压是否在允许的范围以内，系统中各种元件(线路、变压器等)是否会出现过负荷，以及可能出现过负荷时应事先采取哪些预防措施等。
潮流计算是电力系统分析最基本的计算。
除它自身的重要作用之外，在《电力系统分析综合程序》(PSASP)中，潮流计算还是网损计算、静态安全分析、暂态稳定计算、小干扰静态稳定计算、短路计算、静态和动态等值计算的基础。
传统的潮流计算程序缺乏图形用户界面，结果显示不直接难与其他分析功能集成。
网络原始数据输入工作大量且易于出错。
本文采用MATLAB语言运行WINDOWS操作系统的潮流计算软件。
而采用MATLAB界面直观，运行稳定，计算准确。
关键词：电力系统潮流计算；牛顿—拉夫逊法潮流计算；MATLAB一、概述1.1设计目的与要求.................................................1.1.1 设计目的......................................................1.1.2 设计要求.....................................................1.2 设计题目......................................................1.3 设计内容.....................................................二、电力系统潮流计算概述.....................2.1 电力系统简介..........................................2.2 潮流计算简介..........................................2.3 潮流计算的意义及其发展..................... ..............三、潮流计算设计题目..........................3.1 潮流计算题目........................................3.2 对课题的分析及求解思路........................四、潮流计算算法及手工计算...........................4.1 变压器的∏型等值电路..............................4.2 节点电压方程..............................4.3节点导纳矩阵.............................4.4 导纳矩阵在潮流计算中的应用.......................4.5 潮流计算的手工计算..........................五、Matlab概述....................................5.1 Matlab简介............................................5.2 Matlab的应用............................................5.3 矩阵的运算...........................................5.3.1 与常数的运算.............................................5.3.2 基本数学运算..................................5.3.3 逻辑关系运算....................................5.4 Matlab中的一些命令.................................六、潮流计算流程图及源程序................................6.1 潮流计算流程图..............................6.2 潮流计算源程序图...............................6.3 运行计算结果.......................................总结参考文献1.1 设计目的与要求1.1.1设计目的1.掌握电力系统潮流计算的基本原理；2.掌握并能熟练运用一门计算机语言（MATLAB语言或C语言或C++语言）；3.采用计算机语言对潮流计算进行计算机编程。
基于潮流的短路计算
实验七基于潮流的短路计算一、实验目的理解电力系统分析中短路计算的相关概念，掌握用PSASP软件对系统潮流各种短路进行计算的过程。
学会在文本方式下和图形方式下的对短路计算结果进行分析。
二、预习要求复习《电力系统分析》中有关短路计算的内容，了解有关短路计算的功能，理解常用短路电流计算方法。
三、实验内容（一）PSASP短路计算概述电力系统短路的类型主要有三相短路、两相短路、一相接地短路和两相接地短路。
在同一时刻，电力系统内仅有一处发生上述某一种类型的故障，称为简单故障。
同时有两处或两处以上发生故障，或在同一处同时发生两种或两种以上类型故障，称为复杂故障或多重故障。
短路计算就是在某种故障下，求出流过短路点的故障电流、电压及其分布的计算。
PSASP中提供了两种计算短路电流的方式，一是基于潮流计算，二是不基于潮流计算。
（二）数据准备仍以潮流计算中所用到的9节点系统为例，对其各种短路故障进行计算。
因潮流计算中只录入潮流数据，故短路计算中还要补充一些参数数据，如线路的零序参数，发电机的次暂态电抗，负序电抗等。
1.交流线数据2.两绕组变压器数据在原有变压器数据参数的基础上，补充零序参数。
在这个系统中，每台变压器的零序参数都与相应的正序参数相等。
3.发电机及调节器参数数据点击“发电机及其调节器”，弹出发电机及其调节器数据录入窗口。
在此录入短路电流计算中所要用到的发电机参数。
（三）短路计算基础方案的定义基于潮流的短路计算是以某一潮流计算结果为基础，因此其基础方案与潮流基础方案相同。
（四）短路计算作业的定义和执行作业定义即确定电网的结构，运行方式及计算的控制信息(计算功能，故障范围、故障方式等)，有文本和图形两种方式支持。
PSASP短路计算其中一种是以潮流方式为基础，考虑发电机电势和负荷电流的影响。
因潮流计算时已定义了方案，故基于潮流的短路电流计算不用再定义方案。
基于潮流的短路计算作业定义其构成如下图：算功能障方式障类型障地点基于潮流的短路计算作业定义点击“短路”下拉菜单中的“作业定义”，弹出短路作业定义窗口：PSASP短路计算中控制信息包括：计算功能的选择、故障方式的选择、故障类型及故障地点的设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3机9节点潮流、短路仿真计算课程设计总结
以3机9节点潮流、短路仿真计算课程设计总结为标题的文章
概述：
本次课程设计主要涉及到3机9节点潮流和短路仿真计算。
通过对电力系统进行潮流计算和短路仿真，可以了解系统的电压、电流等重要参数，为系统的稳定运行提供参考。
本文将对本次课程设计的过程、结果和总结进行详细介绍。
一、潮流计算
潮流计算是电力系统中常用的一种计算方法，用于确定系统中各节点的电压、电流等参数。
在本次课程设计中，我们使用了3台发电机和9个节点的电力系统进行潮流计算。
1.1 数据准备
在进行潮流计算之前，需要准备系统的基本数据，包括发电机的有功功率、无功功率和电压，各节点的负荷功率和电压等信息。
通过收集和整理这些数据，我们可以建立电力系统的节点和支路信息。
1.2 潮流计算方法
潮流计算可以使用不同的方法，如高斯-赛德尔迭代法、牛顿-拉夫逊法等。
在本次课程设计中，我们选择了高斯-赛德尔迭代法进行潮流计算。
该方法通过迭代计算各节点的电压和电流，直到满足收敛条件为止。
1.3 结果分析
经过潮流计算，我们得到了系统中各节点的电压、电流等参数。
通过分析这些结果，我们可以了解系统中的电力流动情况，判断系统是否存在潮流过载、电压偏差等问题，并采取相应的措施进行调整和优化。
二、短路仿真计算
短路仿真计算是针对系统发生故障时的一种计算方法，用于确定短路电流的大小和分布情况。
在本次课程设计中，我们使用了相同的3机9节点电力系统进行短路仿真计算。
2.1 短路故障类型
短路故障可以分为对称短路和非对称短路两种类型。
对称短路是指系统中的故障电流对称分布，非对称短路则是指故障电流非对称分布。
在本次课程设计中，我们分别考虑了对称短路和非对称短路的情况。
2.2 短路电流计算方法
短路电流的计算可以使用不同的方法，如阻抗法、对称分量法等。
在本次课程设计中，我们选择了阻抗法进行短路电流的计算。
该方法通过计算系统中各节点的阻抗和电压，确定短路电流的大小和分布情况。
2.3 结果分析
经过短路仿真计算，我们得到了系统中各节点的短路电流大小和分布情况。
通过分析这些结果，我们可以评估系统在故障情况下的电力传输能力，判断系统是否存在过载和安全隐患，并采取相应的措施进行改进和优化。
三、总结
通过本次课程设计，我们对3机9节点潮流和短路仿真计算方法有了更深入的了解。
潮流计算和短路仿真是电力系统中常用的计算方法，对于系统的稳定运行和故障处理至关重要。
通过对系统的潮流和短路进行计算和分析，可以提前发现和解决潜在问题，保障系统的安全运行。
在本次课程设计中，我们还学习到了数据准备、计算方法和结果分析等方面的知识和技能。
这些知识和技能对于我们今后的工作和学习都具有重要的指导意义。
通过实践和总结，我们不断提高自己的能力和水平，为电力系统的设计和运行提供更好的支持和保障。
本次课程设计为我们提供了一个很好的学习和实践机会，通过潮流计算和短路仿真，我们深入了解了电力系统的运行和故障处理过程。
这对于我们今后的工作和学习都具有重要的意义，帮助我们更好地理解和应用相关知识和技术。
希望在今后的学习和实践中，我们能够不断提高自己的能力和水平，为电力系统的发展和改进做出更大
的贡献。
