第5讲 电缆线路与电缆截面的选择
《供配电技术》第5章供配电系统的接线及导线的选择教学教案
《供配电技术》（1）绝缘导线的结构及敷设：按芯线材质分，有铜芯和铝芯两种。
按其绝缘材料分，有橡皮绝缘和塑料绝缘两种。
敷设方式，分明敷和暗敷两种。
（2）裸导线的结构及敷设：裸导线的结构，室内常用的裸导线为LMY型硬铝母线。
当裸导线水平敷设时，与地面距离不应小于2.2 m。
当裸导线垂直敷设时，距离地面1.8 m及以下部分应采取防止机械损伤措施。
任务2 供配电线路导线和电缆截面的选择一、导线和电缆型号的选择对于10 kV及以下架空线路，一般采用铝绞线；对于35 kV及以上架空线路和35 kV及以下架空线路，宜采用钢芯铝绞线；对于沿海地区及有腐蚀性的场所，宜采用铜绞线或绝缘导线。
对于敷设在城市繁华街区、高层建筑群区及旅游区宜采用绝缘导线。
在一般环境场所，电缆线路可采用铝芯电缆。
在重要场所及有剧烈震动、强烈腐蚀性和有爆炸危险场所，宜采用铜芯电缆。
在低压TN系统，应采用三相四芯或三相五芯电缆。
直接埋地敷设的电缆，应采用有外护层的铠装电缆。
二、导线和电缆截面的选择1.发热条件。
2.电压损耗。
3.经济电流密度。
4.机械强度。
三、按发热条件选择导线和电缆的截面1.三相系统相线截面的选择。
为了保证供电安全可靠，导线和电缆的正常发热温度不能超过允许值，即通过导线的计算电流或正常运行下的最大负荷电流应不超过它的允许载流量。
2.三相四线制系统中性线和保护线截面的选择。
（1）中性线（N线）截面的选择。
一般三相负荷基本平衡的低压线路的中性线截面A0应不小于相线截面Aφ的50%，即A0≥0.5Aφ三相四线制线路分支的两相三线线路和单相线路，由于中性线电流与相线电流相等，所以中性线截面A0应与相线截面Aφ相同，即A0=Aφ对于三次谐波电流相当突出的三相四线制线路，由于各相的三次谐波电流都要通过中性线，使得中性线电流接近相电流，此时中性线截面A0应不小于相线截面Aφ，即A0≥Aφ（3）保护中性线（PEN线）截面的选择。
由于保护中性线具有中性线和保护线的双重功能，因此保护中性线截面的选择应同时满足中性线和保护线截面的选择要求，取其中的最大值即可。
导线截面积的选择和电缆的铺设方法
导线截面积的选择和电缆的铺设方法一导线截面积的选择输电线路导线截面积的选择对电网的技术经济性能有很大的影响，导线截面的选择首先满足最基本的技术要求，如不发生电晕，保证一定的机械强度，满足热稳定条件，电压损耗不超过容许值。
其次，还要考虑经济方面的问题，如截面的选择不应使功率损失过大，不应使投资过大以及降低有色金属的消耗等等。
因而导线截面积的选择不是一个孤立的问题，需要在设计时从各个方面去综合考虑，通过方案比较找出最优的方案。
1.1导线截面选择的技术条件选择导线的技术条件是指电晕放电，机械强度，发热温度及容许电压损耗等条件。
高压输电线路产生的电晕会引起电能损耗和无线电干扰，为了避免电晕的发生，导线的外径不能过小，根据理论分析及试验所得的结果，各级电压下的按电晕条件所规定的导线最小外径如下表所示：架空线路的导线在运行时要承受各种机械负载，如导线的自重，风压，冰重等，此外，还要有具有适应外界偶然负载的过载能力，这就要求导线截面不能过小，否则就难以保证应有的机械强度。
架空线路根据其重要程度一般可分为三个等级，通常35KV以上线路为I类线路，1~35KV 为II类线路，1KV以下为III类线路。
电流通过到现实，在导线上的电阻会缠身有功功率损耗，导线的有功功率损耗将转换为热能使导线的温度上升。
当损耗的热能与周围发散的热能相等时，温升达到稳定值。
在一定的容许条件下，各种型号的导线容许通过的电流时不同的。
总所周知，当线路上输送的功率一定时，导线截面积小则线路的电阻，电抗愈大，从而线路的电压损耗也愈大，电压损耗过大会给调压带来困难。
为了保证电压损耗在容许范围之内，通常可按容许电压损耗选择导线截面，这一点对地方电网尤为重要。
1.2导线截面积选择的经济条件为了节约投资降低线路的造价及折旧维修费用，导线截面应愈小愈好。
但当导线截面愈小时，在输送功率相同的条件下又会使电能损耗增大，从而增加发电厂的投资，燃料消耗以及整个系统的运行费用支出。
导线和电缆截面的选择计算
对长距离大电流线路和35kV以上的高压线路，则可按经 济电流密度确定经济截面，再校验其他条件。按上述经 验来选择计算，通常容易满足要求，较少返工。
（2）两相三线制线路及单相线路的中性线截面A0，由于 中性线电流与相线电流相等，因此其中性线截面A0应与相线 截面Aφ相同，即：
根据短路热稳定度的要求，按GB50054–95低压配电设计 规范规定：
（1）当Aφ≤16mm2时 APE≥Aφ
（2）当16mm2＜Aφ≤35mm2时 APE≥16mm2
(3) 当Aφ≥35mm2时 APE≥0.5Aφ
注意：GB50054-1995还规定，当PE线采用单芯绝缘导线 时，按机械强度要求，有机械保护的PE线，不应小于2.5mm² ；无机械保护的PE线，不应小于4mm²。
A0=Aφ （3）三次谐波电流突出的三相四线制线路的中性线截面 A0，由于各相的三次谐波电流都要通过中性线，使得中性线 电流可能等于甚至超过相线电流，因此中性线截面A0宜等于 或大于相线截面Aφ，即：
A0≥Aφ
2.保护线（PE）截面的选择
保护线要考虑三相系统发生单相短路故障时单相短路电 流通过时的短路热稳定度。
（4）机械强度 导线（包括裸线和绝缘导线）截面不应 小于其最小允许截面，对于电缆，不必校验其机械强度，但 需校验其短路热稳定度。母线则应校验其短路的动稳定度和 热稳定度。
对于绝缘导线和电缆，还应满足工kV及以下的高压线路和低压动力线路，通常先按 发热条件来选择导线和电缆截面，再校验其电压损耗和 机械强度。
（3）经济电流密度 35kV及以上的高压线路及35kV以下 的长距离、大电流线路。例如较长的电源进线和电弧炉的断 网等线路，其导线和电缆截面宜按经济电流密度选择，以使 线路的年运行费用支出最小。按经济电流密度选择的导线（ 含电缆）截面，称为“经济截面”。工厂内的10kV及以下线 路，通常不按经济电流密度选择。

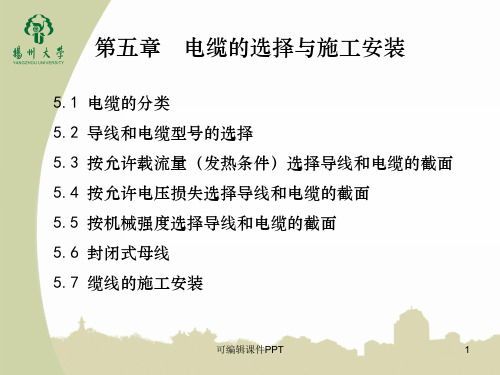

第五章 电缆的选择与施工安装ppt课件
可编辑课件PPT
20
防水电缆 绝缘层、填充层以及护套层均采用高密度防水橡皮，故具
有很强的防水性能。适用于潜水泵、水下作业、喷水池、水中 景光灯等水处理设备。
可编辑课件PPT
21
耐寒电缆 广泛应用恶劣的高寒环境，在高寒气候下仍保持良好的
弹性和弯曲性能。导体采用多股细绞和精绞成束，一级无氧铜 丝作导体，
TH湿热带，TA干热带 单位kV
可编辑课件PPT
2
数字标记 0 1 2 3 4 5 6 7 8
铠装层符号
铠装层 无
联锁铠装 双层钢带 细圆钢丝 粗圆钢丝 皱纹（轧纹）钢带 双铝（或铝合金）带 铜丝编织 钢丝编织
可编辑课件PPT
外被层或外护套 ---
纤维外被 聚氯乙烯外套 聚乙烯外套
3ห้องสมุดไป่ตู้
项目
类别
导体 内 护 套
1—导体； 2—绝缘； 3—屏蔽层； 4—外护层
可编辑课件PPT
8
4.电力电缆
主要有油浸纸绝缘铅包电力电缆、橡皮绝 缘电力电缆、聚氯乙烯绝缘、聚氯乙烯护套电 力电缆、自容式充油电缆等。
可编辑课件PPT
9
聚氯乙烯绝缘电力电缆 氯乙烯塑料物理机械性能较好，大量用来制造1kV及以下的 低压电力电缆，供低压配电系统用。
1—导体 2—绝缘 3—护套 4—接地线芯
可编辑课件PPT
17
阻燃电缆 在规定试验条件下，试样被燃烧，在撤去试验火源后，火
焰的蔓延仅在限定范围内，残焰或残灼在限定时间内能自行熄 灭的电缆。特性是在火灾情况下有可能被烧坏而不能运行，但 可阻止火势的蔓延。
有卤阻燃电缆及无卤低烟阻燃电缆两大类 A类阻燃最为严格，B类阻燃要求较高，均适用于对阻燃要 求较为严格的场合，C类阻燃为一般阻燃，适用于大多数要求 阻燃的场合。
精品课件-《供配电技术》-项目5 线路及导线截面确定

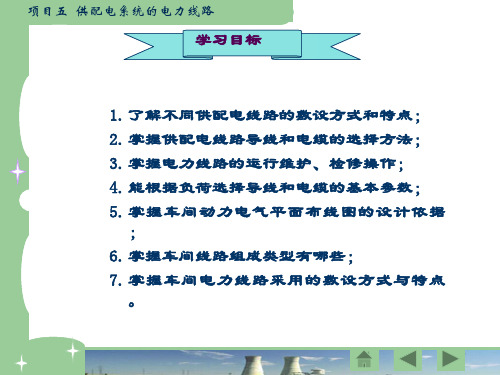

项目五 供配电系统的电力线路
电缆的敷设方式有哪 些？
架空线路和电缆线 路各自有什么优缺 点？
BLV-500(3×70+1×35) 是什么含义？
你能回答吗？
项目五 供配电系统的电力线路
任务二 掌握供配电导线的 一 导 线选类择型和的计算 选择
A0 A 项目五 供配电系统的电力线路
任务二 掌握供配电导线的 三选相择四和线计制算中的中性线要通过系统的不平衡电流
和零序电流，因此中性线的允许载流量不应小于三相系统 的最大不平衡电流，同时应考虑系统中谐波电流A的影响。 （1）一般三相四线制系统中的中性线截面 不应小于相 线截面 的50%，即 （2）两相三线线路及单相线路的中性线截面 ，由于其 中性线电流与相线电流相等，因此A 其中性线截面 应与 相线截面 相同，即： （3）三次谐波电流突出的三相四线制线路的中性线截面 ，由于各相的三次谐波电流都要通过中性线，使得中性 线电流可能甚至超过相线电A 流，因此中性线截面 宜 等于或大于相线截面 ，即
项目五 供配电系统的电力线路
任务一 掌握电力线路
子任的务结二构电和缆敷线设路的结
电力电缆全构型号与的敷表示设和含义如下：
电缆类别代号
□□□□□—U /U —3×□＋1×□ 0 中性线芯截面（㎜ 2）
缆芯材质代号
中性线芯数
内护层代号
相线芯截面(mm2 )
结构特征代号
相线芯数
外护层代号
缆芯间额定电压（kV）
项目五 供配电系统的电力线路
任务一 掌握电力线路 子任的务结一构和敷架设空线路结
二、 架空构线和路敷的设敷设 1. 路径选择
电力电缆截面的选择
电力电缆截面的选择电力电缆截面1 电力电缆缆芯截面选择的基本要求。
1.1 最大工作电流作用下的缆芯温度，不得超过按电缆使用寿命确定的允许值。
持续工作回路的缆芯工作温度,应符合附录A的规定。
1.2 最大短路电流作用时间产生的热效应，应满足热稳定条件。
对非熔断器保护的回路，满足热稳定条件可按短路电流作用下缆芯温度不超过附录A所列允许值。
1.3 连接回路在最大工作电流作用下的电压降，不得超过该回路允许值。
1.4 较长距离的大电流回路或35kV以上高压电缆，当符合上述条款时，宜选择经济截面，可按“年费用支出最小”原则。
1.5 铝芯电缆截面，不宜小于4。
1.6 水下电缆敷设当需缆芯承受拉力且较合理时，可按抗拉要求选用截面。
2 对10kV及以下常用电缆按持续工作电流确定允许最小缆芯截面时，宜满足附录B电缆允许持续载流量（建议性基础值）、以及由附录C按下列使用条件差异影响计入校正系数所确定的允许载流量。
（1）环境温度差异。
（2）直埋敷设时土壤热阻系数差异。
（3）电缆多根并列的影响。
（4）户外架空敷设无遮阳时的日照影响。
3 不属于本规范第2条规定的其他情况下，电缆按持续工作电流确定允许最小缆芯截面时，应经计算或测试验证，且计算内容或参数选择应符合下列规定：（1）中频供电回路使用非同轴电缆，应计入非工频情况下集肤效应和邻近效应增大损耗发热的影响。
（2）单芯高压电缆以交叉互联接地当单元系统中三个区段不等长时，应计入金属护层的附加损耗发热影响。
（3）敷设于塑料保护管中的电缆，应计入热阻影响；排管中不同孔位的电缆还应分别计入互热因素的影响。
（4）敷设于封闭、半封闭或透气式耐火槽盒中的电缆，应计入包含该型材质及其盒体厚度、尺寸等因素对热阻增大的影响。
（5）施加在电缆上的防火涂料、包带等覆盖层厚度大于1.50mm时，应计入其热阻影响。
（6）沟内电缆埋砂且无经常性水份补充时，应按砂质情况选取大于2.0℃·m/W 的热阻系数计入对电缆热阻增大的影响。
电缆截面选用
电缆截面选用摘要：一、电缆截面的概念与重要性1.电缆截面的定义2.电缆截面对系统性能的影响二、电缆截面的选用原则1.电流负荷能力2.散热性能3.安装环境与敷设方式4.成本与可靠性三、电缆截面的选择实例分析1.低压电缆截面选择2.中压电缆截面选择3.高压电缆截面选择四、我国电缆截面选用的相关规定与标准1.电缆截面选用的国家标准2.电缆截面选用与验收的注意事项正文：一、电缆截面的概念与重要性电缆截面，是指电缆导体的横截面积。
在电力系统中，电缆截面的选用对于保证电力系统的安全、稳定运行具有至关重要的作用。
合适的电缆截面可以降低线损、提高系统运行效率，同时还能保证电缆的使用寿命与安全性能。
二、电缆截面的选用原则1.电流负荷能力：电缆截面应根据所承受的电流负荷来选择，以保证电缆在正常运行时不会过载。
过载会使电缆温度升高，影响电缆的使用寿命与安全性能。
2.散热性能：电缆截面应考虑散热性能，以降低线损。
对于电流较大的电缆，选用较大截面的导体有利于散热，从而减少线损。
3.安装环境与敷设方式：电缆截面的选择应考虑安装环境与敷设方式，如直埋、架空、隧道等。
不同的敷设方式对电缆的散热条件、抗拉强度等要求不同，因此需要选用合适的电缆截面。
4.成本与可靠性：在满足前述性能要求的前提下，应尽量选择成本较低、可靠性较高的电缆截面。
三、电缆截面的选择实例分析1.低压电缆截面选择：低压电缆主要用于配电系统，其截面选择应根据用电设备的功率、电流以及敷设方式等因素确定。
一般可参照相关设计规范或采用经验公式进行计算。
2.中压电缆截面选择：中压电缆主要用于城市配电网、工矿企业等领域，其截面选择需综合考虑电流负荷、敷设方式、线路长度等因素，以确保系统运行的安全与稳定。
3.高压电缆截面选择：高压电缆主要用于长距离输电，其截面选择需要充分考虑线路条件、输电容量、系统稳定性等因素，以确保输电过程的安全、高效。
四、我国电缆截面选用的相关规定与标准1.电缆截面选用的国家标准：我国在电缆截面选用方面有严格的标准规定，如GB/T 12706.1-2008《额定电压1kV～35kV 交联聚乙烯绝缘电力电缆》等。
电缆截面选用
电缆截面选用摘要：一、电缆截面选用的基本原则二、电缆截面选用的影响因素1.电流强度2.电缆长度3.电缆的敷设方式4.环境温度5.负载类型三、电缆截面选用的实用技巧1.计算公式应用2.参考图表选用3.结合实际应用调整四、电缆截面选用注意事项1.满足安全要求2.兼顾经济性3.考虑未来发展需求五、总结正文：电缆截面选用是电力系统中至关重要的一环，选用合适的电缆截面可以保证电力系统的正常运行，降低运行成本，提高电力传输效率。
本文将从电缆截面选用的基本原则、影响因素、实用技巧和注意事项等方面进行详细阐述。
一、电缆截面选用的基本原则在电缆截面选用时，应遵循以下基本原则：1.满足电流强度要求：根据电力系统中的负载电流大小，选择合适截面的电缆，确保电缆在正常运行时不会超过其允许的电流密度。
2.考虑电缆长度：电缆长度的增加会导致电缆电阻的增大，从而导致电能损耗的增加。
因此，在选用电缆截面时，应考虑电缆长度，选择合适的截面以降低电能损耗。
3.适应电缆的敷设方式：不同的电缆敷设方式对电缆的截面要求不同。
例如，直埋电缆需要选用较大截面的电缆，以承受较高的土壤压力；架空电缆则可选用较小截面的电缆。
4.考虑环境温度：环境温度的升高会导致电缆绝缘材料的性能下降，因此在高温环境下，应选用较大截面的电缆，以保证电缆的安全运行。
二、电缆截面选用的影响因素1.电流强度：电缆截面的选用应满足负载电流的要求，避免电缆过载运行。
2.电缆长度：电缆长度的增加会导致电缆电阻的增大，从而影响电力传输效率，因此在选用电缆截面时，应考虑电缆长度。
3.电缆的敷设方式：不同的电缆敷设方式对电缆的截面要求不同，需要根据实际情况进行选择。
4.环境温度：环境温度的升高会影响电缆绝缘材料的性能，应选用较大截面的电缆以确保安全运行。
5.负载类型：不同类型的负载对电缆截面有不同的要求，例如，电机负载启动电流较大，需要选用较大截面的电缆。
三、电缆截面选用的实用技巧1.计算公式应用：根据电流强度、电缆长度、敷设方式等参数，运用计算公式计算所需电缆截面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五讲 电缆线路与电缆截面的选择（第七章） 一、电缆线路（第七章 第二节） 在矿井井下由于受空间限制和安全上的需要，除架线电机车外均采用电缆线路。 电力电缆按绝缘材料可分为：橡胶绝缘电缆、塑料绝缘电缆、油浸纸绝缘电缆三种。目前油浸纸绝缘电缆在煤矿已很少使用，故不讲。 1.矿用橡套电缆 橡胶绝缘电缆也称橡套电缆。橡套电缆因结构和材料不同可分为普通橡套电缆和矿用橡套电缆等多种类型；矿用橡套电缆又分为屏蔽型和非屏蔽型两种。 1）非屏蔽型矿用橡套电缆 其结构如图7-8所示，与普通橡套电缆相同，只是其护套采用氯丁橡胶制成。氯丁橡胶同样可燃，但它燃烧时产生的氯化氢气体不助燃，并能将火焰包围起来使之与空气隔离，很快熄灭。故其适于在易燃易爆的场所使用。
图7-8 矿用非屏蔽型橡套电缆的结构 2）屏蔽型矿用橡套电缆 屏蔽型矿用橡套电缆的主要结构与其它橡套电缆基本相同，只是在其导电芯线橡胶绝缘层外又包了一层屏蔽层。屏蔽层有半导电橡胶或铜丝尼龙编织网两种。图7-9为国产煤矿用低压屏蔽电缆的结构图，其垫芯1用导电橡胶制成，接地裸芯线6与导电橡胶紧密接触连为一体。
在屏蔽电缆中，由于各屏蔽层都是接地的，所以当任一主芯线绝缘破坏时，首先通过屏蔽层接地造成接地故障，使漏电保护装置动作提前切断电源。这样可以防止发生严重的相间短路故障，引起电缆放炮，又可防止漏电火花或短路电弧外露引起易燃易爆物的燃烧和爆炸。所以，屏蔽电缆特别适用于向有爆炸危险的场所和移动频繁的电气设备供电。
图7-10 MCPTJ型煤矿用移动屏蔽监视型橡套电缆的结构 在煤矿井下的综采工作面和综掘工作面常采用移动变电站供电，为了保证安全，向移动变电站供电的高压电缆必须采用如图7-10所示的煤矿用移动屏蔽监视型橡套电缆。 图中1为电缆的导电芯线，在其外绕包的导电胶布带2起均匀电场的作用。在内绝缘3外，包有由铜丝尼龙网做成的分相屏蔽层4，然后通过分相绝缘5将三相分开。各分相屏蔽层连接在一起作为电缆的接地芯线。在分相绝缘5外又统包了一层导电胶布带6，作为总的屏蔽层。电缆中的三根监视线10，经导电橡胶与总屏蔽层紧密接触。 三根监视线连接在一起与接地线之间构成监视保护层。当监视线与接地线之间因电缆受到损伤绝缘下降或发生断线故障时，均可使控制它的高压配电箱跳闸，起到监视保护作用。 橡套电缆柔软性好，容易弯曲，便于移动和敷设，因此适用于向移动设备供电，且敷设时的垂直落差不受限制。 煤矿企业常用橡套电缆的型号及用途见表7-6所示。
表7-6 煤矿常用橡套电缆 型 号 电 缆 名 称 额定电压，V 芯 数 标称截面，mm2 主 要 用 途
MZ MZP 煤矿用电钻电缆 煤矿用屏蔽电钻电缆 0.3/0.5 4～5 2.5，4 电钻、照明设备
MC 采煤机橡套软电缆 0.38/0.66 16～50
采煤机、掘进机及类似设备
MCP 采煤机屏蔽橡套软电缆 0.38/0.66 0.66/1.14 1.9/3.3 16～50 35～95 35～95
MCPT 采煤机金属屏蔽橡套软电缆 1.9/3.3 35～95
MCPTJ 采煤机金属屏蔽监视型橡套软电缆 0.66/1.14 1.9/3.3 16～95 35～95
MY 煤矿用移动橡套软电缆 0.38/0.66 4～95 移动采煤设备及类似设备 MYP 煤矿用移动屏蔽橡套软电缆 0.38/0.66 0.66/1.14 3.6/6 4～95 10～95 16～50
MYPT 煤矿用移动金属屏蔽橡套软电缆 1.9/3.3 3.6/6 35～95 16～50
MYPTJ 煤矿用移动屏蔽监视型橡套软电缆 3.6/6 9 25～50 移动变电站及类似设备 注： M-煤矿用阻燃；Z-电钻；C-采掘机用；P-屏蔽；T-金属；J-监视。 2．塑料绝缘电缆 常用塑料绝缘电力电缆有：交联聚乙烯绝缘聚氯乙烯护套电缆和聚氯乙烯绝缘聚氯乙烯护套电缆两种。塑料绝缘电缆导电芯线也分铜芯和铝芯、有铠装和无铠装、有屏蔽层和无屏蔽层、有外被层和无外被层等几种。其适用场所与前述同类电缆相同。
图7-11 MYJV系列煤矿用交联聚乙稀绝缘聚氯乙稀护套电力电缆 聚氯乙烯护套具有抗酸碱、耐腐蚀、质量轻、敷设垂直落差不受限制等优点，所以条件适合时应尽量采用。交联聚乙烯绝缘电缆允许温升高、介电性能优良、耐热性好，故在一般情况下应优先选用交联聚乙烯绝缘电缆。 塑料绝缘阻燃电力电缆具有不易燃烧或燃烧后电缆的延燃仅局限在一定范围的特点，适用于易燃易爆的场所使用。塑料绝缘阻燃电缆按电缆结构和阻燃原理不同，目前分为一般型阻燃电缆和隔氧层阻燃电缆两大类。塑料绝缘阻燃电缆按电缆燃烧时释放出的烟雾和卤素浓度减少的程度，又分为一般型、低烟低卤型和低烟无卤型三种。 一般型阻燃电缆是在普通塑料绝缘电缆的基础上，将不阻燃的护套改为阻燃护套，将不阻燃的无纺色布带改为阻燃的玻璃布；隔氧层阻燃电缆是在电缆绝缘材料或线芯绝缘与护套间填充无嗅、无毒、无卤的金属氢氧化物。金属氢氧化物在电缆燃烧时能析出其质量40%左右的水分，并形成一个不熔不燃的氧化铝硬壳，阻断内绝缘有机物与外界热氧反应通道，达到电缆阻燃自熄的目的。
塑料电缆的型号含义为：M为煤矿用阻燃；V为聚氯乙烯；Y为
聚乙烯；YJ为交联聚乙烯。 3.电缆的连接 井下电缆与电缆连接要用防爆接线盒，严禁用电缆芯线直接连接，外缠胶布，这叫做“鸡爪子”。综采工作面使用的高压屏蔽监视型橡套软电缆可使用专用的快速插拔式防爆接线盒连接。 电缆与设备要通过设备上的接线喇叭口连接，喇叭口密封圈、压圈完好，电缆外护套应进入接线盒内壁1~2厘米，严禁剥掉外护套直接用三相导线进入喇叭口，这叫做“羊尾巴”。井下严禁“鸡爪子”、“羊尾巴”。外护套破损的橡套电缆，在井下可用冷补法修补，在地面可采用热补法修补。 电缆与电缆芯线的连接有：绑扎法、连接管压接法、锡焊法。电缆芯线与设备采用螺栓压接或专用接线头连接。 三、矿用电缆的监察 防止电缆漏电和短路着火是井下电缆监察的重点，要从电缆的选用、敷设、吊挂以及电缆的连接几个方面进行现场检查。 (一)电缆的选用 (1)必须选用经检验合格的，并取得煤矿矿用产品安全标志的阻燃电缆。严禁采用铝包电缆。 (2)电缆实际敷设地点的水平差，应与电缆规定的允许敷设水平差相适应。 (3)电缆应带有供保护接地用的足够截面的导体，即保证作保护接地用的电缆芯线，其电阻值应不超过规定值。用于移动式和手持式电气设备的电缆芯线的电阻值、作保护接地用的电缆芯线的电阻值，都不得超过1 Ω；其他电气设备用的电缆、作保护接地用的电缆芯线电阻值，不得超过2Ω。 (4)铝芯电缆：①在进风斜井、井底车场及其附近、井下中央变电所至采区变电所之间的电缆可采用铝芯电缆，其他地点的电缆必须采用铜芯电缆。②采区低压电缆严禁采用铝芯电缆。③发现铝芯电缆的接线盒温度较高时，必须停电处理。④接地线不得使用铝芯电缆。 (5)固定敷设的高压电缆：①在立井井筒或倾角45o及其以上的井巷内，应采用聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆，交联聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆。②在水平巷道或倾角45o以下的井巷内，应采用聚氯乙烯绝缘钢带或细钢丝铠装聚氯乙烯护套电力电缆，交联聚氯乙烯钢带或细钢丝铠装聚氯乙烯护套电力电缆。 (6)非固定敷设的高压电缆必须采用符合MT818标准的橡套软电缆。 (7)低压动力电缆：①固定敷设的电缆应采用MVV铠装或非铠装电缆，或对应电压等级的移动橡套软电缆。②非固定敷设的低压电缆，必须采用符合MT818标准的橡套软电缆。移动式和手持式电气设备应使用专用橡套电缆。③照明、通信、信号和控制用电缆应采用铠装或非铠装通信电缆、橡套电缆或MVV型塑力缆。 (二)敷设与悬挂电缆 (1)总回风巷和专用回风巷中不应敷设电缆。用机械提升的进风倾斜井巷(不包括输送机上、下山)和使用木支架的立井井筒中不应敷设电缆，但在个别情况下，对电缆有可靠保护措施的，不受此限。 (2)溜放煤、矸、材料的溜道等地点中严禁敷设电缆。 (3)电缆必须悬挂：①在水平巷道或倾角30o以下的井巷中，电缆应用吊钩悬挂；②在立井井筒或倾角30o及其以上的井巷中，电缆应用夹子、卡箍或其他夹持装置进行敷设。夹持装置应能承担电缆重量，并不得损坏电缆。 (4)水平巷道或倾斜井巷中悬挂的电缆应有适当的弛度，并在承受意外重力时能自由坠落。其悬挂高度应使电缆在有矿车掉道时不致受撞击；在电缆坠落时，不致落在轨道或输送机上。 (5)电缆悬挂点的间距：在水平巷道或倾斜井巷内不得超过3m；在立井井筒内不得超过6m。 (6)沿钻孔敷设的电缆必须绑紧在钢丝绳上，钻孔必须加装套管。 (7)电缆不应悬挂在压风管或水管上，不得遭受淋水或滴水。在电缆上严禁悬挂任何物件。如果电缆同压风管、供水管在巷道同一侧敷设时，必须设在管子上方，并保持0.3m以上的距离。在有瓦斯抽放管路的巷道内，电缆(包括通信、信号电缆)必须与瓦斯抽放管路分挂在巷道两侧。电缆同风筒等易燃物品应分挂在巷道的两侧，否则相互之间应保持0.3m以上的距离。盘圈或盘8字形的电缆不得带电，但给采、掘机组供电的电缆不受此限。 (8)敷设电缆的最小允许弯曲半径，应符合如下规定：①油浸纸绝缘电力电缆的弯曲半径，应不小于电缆外径的15倍。②交联聚乙烯绝缘电力电缆的弯曲半径，应不小于电缆外径15倍。③矿用铠装电话电缆的弯曲半径，应不小于电缆外径的12.5倍。④聚氯乙烯绝缘电力电缆的弯曲半径，应不小于电缆外径的10倍。⑤橡套电缆的弯曲半径应不小于电缆外径的6倍。(9)井筒和巷道内的通信和信号电缆，应同电力电缆分挂在井巷两侧，如果受条件所限：①在井筒内，应敷设在距电力电缆0.3m以外的地方；②在巷道内，应敷设在电力电缆的上方0．1m以上的地方。 (10)高、低压电力电缆敷设在巷道同一侧时，高低压电缆相互的间距应大于0.1m；高压电缆之间和低压电缆之间的距离不得小于50mm，以便摘挂。 (11)井下巷道内的电缆，沿线每隔一定距离，在拐弯或分支点以及连接不同直径电缆的接线盒两端，穿墙电缆的墙的两边都应设置注有编号、用途、电压和截面的标志牌，以便识别。 (12)立井井筒中所用的电缆，中间不得有接头。如果因井筒太深需设接头时，应将接头设在中间水平巷道内，以便检修维护。运行中因故需要增设接头而又无中间水平巷道可利用时，可在井筒中设置接线盒，但应妥善放置在托架上，不应使接头承力。 (13)硐室内和木支架的井巷中敷设的电缆，必须将黄麻外皮剥除，并应定期在铠装层上加涂防锈油漆。电缆穿过墙壁部分，应用套管保护，并严密封堵管口。 (14)硐室内电缆应沿墙壁悬挂或敷设在电缆沟内，电缆沟应做成
