金属氧化物避雷器带电测试干扰分析
金属氧化物避雷器阻性电流异常案例分析
出厂日期为2011年4 月，投运日期为2011年9月。依照带电检测规程要求，按既定带电检测计划，
于2017年5月对该220kV变电站实施全站设备的带电检测工作。检测过程中发现35kV并容间隔共 计4相避雷器存在全电流和阻性电流严重超标的缺陷，带电检测数据见表1。 以并容3E24间隔为例，检测人员发现C相检测结果较A相、B相严重偏大， 其全电流有效值为 1.574mA，阻性电流峰值为1.558 mA，分别为正常相的3.63倍和55.6倍，阻性分量增加非常明 显，可以初步判断避雷器内部阀片受潮。根据国家电网公司变电检测管理规定（试行） 第16分册 泄漏电流检测细则分析，该避雷器本体为不良状态。同时对其它3个间隔的避雷器进行带电检测， 也发现存在同样缺陷。立即将该情况汇报相关部门，决定将存在问题的间隔退出运行。
2、带电检测案例数据分析
数据分析依据
对实际测得的数据进行分析，主要有三类： a)纵向比较 同一产品，在相同的环境条件下，阻性电流与上次或初始值比较应≤30%，全电流与上次或
初始值比较应≤20%。当阻性电流增加0.3倍时应缩短试验周期并加强监测，增加1倍时应停电检查。
b)横向比较 同一厂家、同一批次的产品，避雷器各参数应大致相同，彼此应无显著差异。如果全电流或阻 性电流差别超过70%，即使参数不超标，避雷器也有可能异常。 c)综合分析法 当怀疑避雷器泄漏电流存在异常时，应排除各种因素的干扰,并结合红外精确测温、高频局放测 试结果进行综合分析判断，必要时应开展停电诊断试验。
2、带电检测案例数据分析
带电检测数据
缺陷避雷器 3E30 C相 3E24 C相 3E31 A相 3E31 C相 正常相 运行电压（kV） 35.25 35.25 35.25 35.23 35.27 全电流有效值（mA） 1.430 1.574 1.390 1.211 0.434 阻性电流峰值（mA） 0.410 1.588 1.413 1.195 0.028
氧化锌避雷器带电测试干扰浅析
氧化锌避雷器带电测试干扰浅析孙志勇;冯建辉【摘要】避雷器各相间干扰及站内带电设备给氧化锌避雷器带电测试带来影响,从氧化锌避雷器带电测试相间干扰模型及现场测试数据进行浅析,表明准确测量泄漏电流的阻性分量在干扰条件下无法实现,通过对历次数据的纵向比较确定阻性电流的增量尤为重要.【期刊名称】《云南电力技术》【年(卷),期】2014(042)002【总页数】2页(P68-69)【关键词】避雷器;带电测试;阻性电流【作者】孙志勇;冯建辉【作者单位】云南电网公司怒江供电局,云南怒江673100;云南电网公司怒江供电局,云南怒江673100【正文语种】中文【中图分类】TM83规程要求,35kV及以上避雷器,在运行一年后每年雷雨季节前均需开展运行电压下交流泄露带电测试[1],在现场工作开展中,由于避雷器各相间干扰及站内带电设备的影响,使得带电测试无法准确反映泄露电流的阻性分量,从而不能真正反映避雷器的性能状态。
通过测量泄漏电流的阻性分量对避雷器阀片的初期老化、受潮反映比较灵敏,当避雷器内部受潮时,瓷套污秽,其阻性电流和全电流明显增加；如避雷器承受雷电或其他暂态过电压,瞬时发热大于散热,容易引起阀片老化或热破坏,由此而产生泄漏电流呈逐渐增加。
目前测量避雷器泄露电流的阻性分量方法有很多,如：谐波法、补偿法[2]等,由于避雷器各相间干扰及站内带电设备的影响,造成这些方法不能准确测量出避雷器泄露电流的阻性分量,在此主要从氧化锌避雷器带电测试相间干扰模型及现场测试数据对带电测试进行浅析。
在对氧化锌避雷器带电测试分析时,把避雷器等效为一个非线性电阻和电容的并联,等效电路图如图1所示,从而可以得出其电压电流向量图,如图2所示,通过图2可以看出相位角θ＜90°。
为方便分析避雷器各相间干扰情况,制定相间干扰模型及相位图,如图3所示,通过图3可以看出,各相全电流Ix主要是由于电容耦合作用受到邻相容性电流Ic的干扰,B 相由于同时受到A相和C相的干扰,大小基本相等,方向相反,为方便分析,故理论上认为B相干扰为零；以C相全电流受相间干扰情况为例,C相理论全电流在B相耦合电容作用下受到干扰,如图3中所示,根据平行四边形法则,可以得出,C相实测全电流相位向B相方向偏移,造成C相相位角θ2相对偏大,C相阻性电流变小,同理可以分析A相全电流相位θ1相对偏小,A相阻性电流增加。
避雷器带电测试数据异常分析与应对措施研究
避雷器带电测试数据异常分析与应对措施研究1. 引言1.1 背景介绍避雷器是电力系统中用于防止雷电冲击和过电压的重要设备，其带电测试是确保避雷器正常工作的关键环节。
随着电力系统的发展和智能化程度的提高，避雷器带电测试数据异常问题日益引起人们的关注。
避雷器带电测试数据异常可能会导致设备运行不稳定甚至发生故障，严重影响电力系统的安全稳定运行。
在实际工程中，避雷器带电测试数据异常的原因复杂多样，可能是由于设备老化、安装不当、操作不规范等因素导致。
对避雷器带电测试数据异常进行深入分析并提出有效的应对措施具有重要的研究意义。
通过对避雷器带电测试的原理、影响因素和异常数据处理方法进行研究，可以为提高避雷器带电测试的准确性和可靠性提供重要参考。
对异常数据进行实验验证，进一步验证研究结果的有效性和实用性，为电力系统的可靠运行提供保障。
1.2 研究意义避雷器是电力系统中重要的保护设备，其性能如何对系统的运行稳定性和安全性都有着重要影响。
避雷器带电测试数据异常分析与应对措施研究具有重要的现实意义和科学价值。
对避雷器带电测试数据异常进行深入研究可以帮助我们更好地了解避雷器在实际运行过程中可能出现的问题和隐患，有助于及时发现和解决避雷器故障，提高系统的可靠性和稳定性。
通过对避雷器带电测试数据异常进行分析，可以帮助我们探索避雷器性能参数的变化规律和影响因素，为进一步优化避雷器设计和改进生产工艺提供参考依据。
研究避雷器带电测试数据异常还可以为工程技术人员提供更多的测试方法和技术指导，帮助他们更准确地评估避雷器性能，确保系统运行的安全稳定。
2. 正文2.1 避雷器带电测试的原理避雷器带电测试是一种常见的电气设备测试方法，用于检测避雷器在工作状态下的性能和安全性。
该测试的原理是利用高压电源将电压施加在避雷器上，观察其在工作状态下的放电情况，以评估其放电能力和击穿电压等性能参数。
在避雷器带电测试中，一般采用直流高压方式或交流高压方式进行测试，通过对避雷器施加一定电压，观察其放电情况和电压响应来判断其性能是否正常。
避雷器带电测试数据分析 (图文) 民熔
避雷器氧化锌产品介绍民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器它容易造成接触不良，使测试数据波动较大，无法准确测量。
另一方面，操作人员的操作顺序不协调，可能导致数据偏差。
在测试过程中应避免这些因素。
-一方面，电流、电压采样电路应接触良好，状态稳定；另一方面，各方面人员应随时沟通、唱歌，确保正常的操作顺序。
场干扰因素。
现场设备的空间布置比较复杂，电场干扰因素较多，在试验中容易引起数据波动。
对于正常的波动和错误的操作，操作者应该有一个正确的预测。
当数据正常时，波动不大。
对于波动较大的试验，应进一步查明原因。
1、避雷器带电试验数据分析如下：2010年雷雨季节前后XX变电所220kvxx线路避雷器B相带电试验数据见下表由此表可以明显判断出该支避雷器内部可能存在受潮等缺陷，之后的停电预试结果证实了我们的判断，该支避雷器上节.U1mA及0.75U1mA下泄漏电流均不满足规程规定，U1mA较原始值大幅降低、0.75U1mA下泄漏电流大大超过规程规定的50μA。
为便于分析将该表中几个特征数据变量情况，我们分别将几个特征数据做成柱状图予以分析:r:总阻性电流有效值(只含1、3、5、7次谐波)。

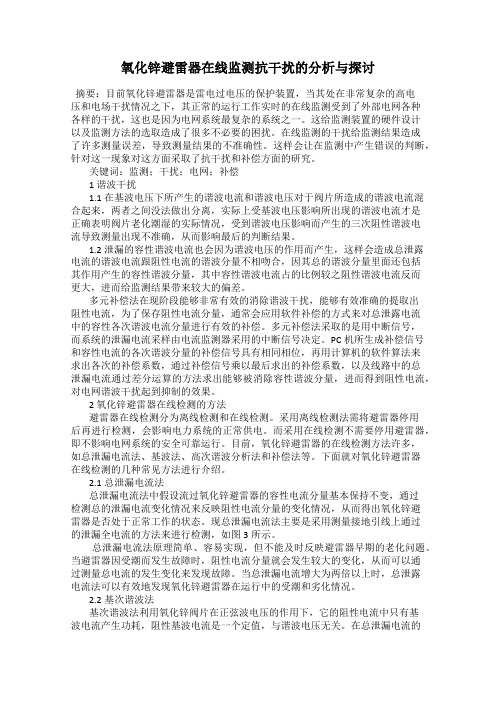

氧化锌避雷器在线监测抗干扰的分析与探讨
氧化锌避雷器在线监测抗干扰的分析与探讨摘要：目前氧化锌避雷器是雷电过电压的保护装置，当其处在非常复杂的高电压和电场干扰情况之下，其正常的运行工作实时的在线监测受到了外部电网各种各样的干扰，这也是因为电网系统最复杂的系统之一。
这给监测装置的硬件设计以及监测方法的选取造成了很多不必要的困扰。
在线监测的干扰给监测结果造成了许多测量误差，导致测量结果的不准确性。
这样会让在监测中产生错误的判断，针对这一现象对这方面采取了抗干扰和补偿方面的研究。
关键词：监测；干扰；电网；补偿1 谐波干扰1.1 在基波电压下所产生的谐波电流和谐波电压对于阀片所造成的谐波电流混合起来，两者之间没法做出分离，实际上受基波电压影响所出现的谐波电流才是正确表明阀片老化潮湿的实际情况，受到谐波电压影响而产生的三次阻性谐波电流导致测量出现不准确，从而影响最后的判断结果。
1.2 泄漏的容性谐波电流也会因为谐波电压的作用而产生，这样会造成总泄露电流的谐波电流跟阻性电流的谐波分量不相吻合，因其总的谐波分量里面还包括其作用产生的容性谐波分量，其中容性谐波电流占的比例较之阻性谐波电流反而更大，进而给监测结果带来较大的偏差。
多元补偿法在现阶段能够非常有效的消除谐波干扰，能够有效准确的提取出阻性电流，为了保存阻性电流分量，通常会应用软件补偿的方式来对总泄露电流中的容性各次谐波电流分量进行有效的补偿。
多元补偿法采取的是用中断信号，而系统的泄漏电流采样由电流监测器采用的中断信号决定。
PC机所生成补偿信号和容性电流的各次谐波分量的补偿信号具有相同相位，再用计算机的软件算法来求出各次的补偿系数，通过补偿信号乘以最后求出的补偿系数，以及线路中的总泄漏电流通过差分运算的方法求出能够被消除容性谐波分量，进而得到阻性电流，对电网谐波干扰起到抑制的效果。
2 氧化锌避雷器在线检测的方法避雷器在线检测分为离线检测和在线检测。
采用离线检测法需将避雷器停用后再进行检测，会影响电力系统的正常供电。
浅析金属氧化物避雷器的带电检测
浅析金属氧化物避雷器的带电检测发布时间：2022-08-21T02:04:32.941Z 来源：《中国科技信息》2022年33卷4月第7期作者：张国亮[导读] 避雷器作为电气设备的过电压保护装置，其运行工况对电网的安全可靠运行起着很大的作用。
由于状态检修深入开展和经济大形势的影响张国亮国网晋中供电公司，山西晋中030600摘要：避雷器作为电气设备的过电压保护装置，其运行工况对电网的安全可靠运行起着很大的作用。
由于状态检修深入开展和经济大形势的影响，传统的以一定周期停电对避雷器进行例行试验的机会越来越少，为此，国网公司中提出要求“35kV及以上电压等级的金属氧化物避雷器可用带电检测代替停电例行试验”。
由此可见，避雷器带电检测时未来检测避雷器运行工况的最主要的手段，本公司深入研究避雷器带电检测技术原理、查找并改进工作中不足、积累先进经验，形成了一套较为完整的避雷器异常诊断标准化作业流程，为今后工作中及时、迅速、准确发现并诊断避雷器缺陷提供了极好的依据。
关键词：避雷器阻性电流带电测试；金属氧化物避雷器；异常诊断1 引言避雷器是重要的电网设备，近年来，我公司部分老旧避雷器进入故障高发期，已造成多起停电事故，严重影响了整个电网的可靠运行。
为此，公司大力推进避雷器带电测试技术，通过长时间积累，总结经验并整合了运维工区、变电检修室、调控中心等车间的相关工作，提出了“运维预警、检修复测、共同会诊、调度配合”的管理理念，为及时、充分、准确获取避雷器各种检测和试验数据，使避雷器异常诊断作业流程规范化、标准化，全面推进避雷器运行工况的检测工作。
2 金属氧化物避雷器带电检测的结构与作用2.1金属氧化物避雷器的结构金属氧化物避雷器的非线性电阻阀片主要成分是氧化锌，避雷器的核心工作元件多用烧制的氧化锌为主的金属氧化物粉末组成，具有优异的非线性，以及陡波响应快，通流容量大等优点。
它的基本结构为高导电性的氧化锌晶粒。
边缘为高电阻性的金属氧化物附合物即粒界层包围，在较高压的作用下，会发生金属氧化物附加物的粒界层中的价电子被拉出，使载流子大量增加。
氧化锌避雷器的带电测试及在线监测
量。这时， 阻性电流中的谐波分量不但包含 MOA 本身引起的谐波分量， 同时也
包含电网谐波电 压引起的谐波分量。这样在测量全阻性电流时就会产生偏差。
为了排除系统谐波的影响， 在测试 MOA 阻性电流的同时， 实时测试系统的谐 波电压 ， 然后再由测试仪补偿电流中系统谐波引起的谐波含量， 从而得到不受
陷， 尤其是阀体受潮、 内部元件老化等。
采用的网络通信标准包括 EI RS- 232C, EIA RS- 422/485 和 A
CAN(Controller Area Network， 控制器局域网)等。
CAN 属于现场总线的范畴，它是一种有效支持分布式控制或实 时控制的串行通信网络。 CAN 是一种多主站局部网络， 多个单片机可 通过 CAN控制器挂到 CAN 总线上。CAN 具有强有力的检错功能以
避雷器是电网中保护电力设备免受过电 压危害
的重要设备， 其运行的可靠性将直接影响到电力系统
示。将试验设备的电 流回路并联于 MOA 计数器两端， 即可获得 MOA 的泄漏电 流(计数器内阻大， 试验时可不计分流 )。将试验设备的电压回路并接于母线 盯
二次电压端子， 可获得母线电 压相位。经过傅立叶变换可以得到基波和各种谐波
度校正法。 由于 B 相受到的干扰基本上是相互抵消的， 补偿角度 4o 0。 P e= 对 A, C 相设置补偿角度， 将该补偿角度“ 到电 加” 流电 压夹角 华中。A, C 相分
别补偿， ,= (wA 1200 )/2,} c=一pc,- 1200 )/20 < 的测量方法是:选择B相 go cpo (c pc
及优先 权和仲裁功能， 可在高噪声干扰环境中 使用， 其最高通信速率
可达 1 Mb/s ， 最大通信距离可达 10 km , 所以近年来在电力系统中发 挥着越来越大的作用。 CAN 总线是一种串行数据通信协议。 CAN 在 总线通信接口中集成了CAN 协议的物理层和数据链路层功能， 可完
金属氧化物避雷器带电检测及异常分析
金属氧化物避雷器带电检测及异常分析刘江明;艾云飞;吴承福;罗晨晨;张翾喆【摘要】金属氧化物避雷器带电检测相比传统的停电检测具有极大的优势,但现场检测时带电设备之间存在错综复杂的耦合电容关系,不可避免地会给被试金属氧化物避雷器带来干扰.在分析"一"字形排列避雷器相间干扰基础上,结合实际检测案例,分析外界空间干扰所带来的影响,并指出在现场干扰条件下,当边相发生异常后采用边相补偿方式会导致正常相阻性电流检测数据异常,造成对避雷器设备状态的误判.现场检测时需根据实际干扰因素,对试验数据进行差异化分析,同时结合其他检测方法进行综合分析与评价.【期刊名称】《浙江电力》【年(卷),期】2017(036)003【总页数】5页(P38-41,54)【关键词】氧化锌避雷器;带电测试;阻性电流;干扰分析;补偿方式【作者】刘江明;艾云飞;吴承福;罗晨晨;张翾喆【作者单位】国网浙江省电力公司检修分公司, 杭州 311232;国网浙江省电力公司检修分公司, 杭州 311232;国网浙江省电力公司检修分公司, 杭州 311232;国网浙江省电力公司检修分公司, 杭州 311232;国网浙江省电力公司检修分公司, 杭州311232【正文语种】中文【中图分类】TM862+.1MOA（金属氧化物避雷器）以其良好的非线性伏安特性和通流能力，在我国电力系统得到了广泛应用。
对氧化锌避雷器运行状态有效的监测与分析是保证其安全稳定运行的必要条件。
随着对供电可靠性和供电质量要求的不断提高，停电试验越来越难以满足电网发展需求，因此带电测试越来越凸显重要作用。
而如何分析和排除干扰，进行检测数据的分析处理是氧化锌避雷器现场带电检测的前提条件。
1.1 MOA现场布置及相间干扰原理在变电站现场进行避雷器带电测试时，设备与设备之间存在错综复杂的耦合关系，即空间杂散的耦合电容。
对避雷器而言，空间杂散的耦合电容既包括自身耦合电容、相间耦合电容，还包括例如邻近间隔带电设备等其他设备所产生的耦合电容。
氧化锌避雷器带电测试原理及干扰分析
氧化锌避雷器带电测试原理及干扰分析作者：植庆航来源：《科技风》2018年第20期摘要：过电压对电力系统的安全运行威胁很大，而避雷器是保证电力系统安全运行的重要设备之一。
带电测试的诸多优点使其得到了广泛的应用，但是现场测试的干扰会影响数据的准确性，文章结合带电测试的原理，通过试验数据的对比，对几种影响因素进行了分析，针对做好避雷器带电测试工作提出了几点建议。
关键词：氧化锌避雷器；带电测试；阻性电流；干扰随着社会对供电可靠性的要求越来越高，带电测试越来越受人们的青睐。
然而，有时候带电环境以及自然环境会干扰测试，导致数据误差，不能准确判断避雷器的状态。
一、带电测试的基本原理（一）氧化锌避雷器的电气特性MOA的电阻阀片相当于一个电阻和电容组成的并联电路，其等效电路如图1所示和电流向量关系图如图2所示，其中IX、IR、IC分别为MOA的全电流（持续泄露电流）、阻性电流和容性电流。
在正常运行电压下，IR占总泄露电流的10%～20%，主要包括：瓷套内、外表面的沿面泄露，阀片沿面泄露及其本身的非线性电阻分量，绝缘支撑的泄露等。
（二）带电测试的原理全电流的价值主要体现在MOA有较大故障或老化比较严重的时候有明显增大，是一个不可或缺的电气参考量。
但对其早期的老化或受潮反映不灵敏，导致无法正确判别。
MOA电阻片长期承受工频电压而逐渐老化，其体现为系统运行电压下的阻性电流变大。
阻性电流用峰值来表示，在系统持续运行电压下，正常的阻性电流峰值为100～200μA，MOA 发生受潮、元件损坏、表面污秽等故障时阻性电流峰值很容易超过这个数量级。
预防性试验规程规定：当阻性电流增大到初始值的50%时应停电检查。
MOA的绝缘性能下降有两个原因：一是氧化锌阀片老化，使其非线性特性变差，其主要表现是在系统正常运行电压下阻性电流高次谐波分量显著增大，而阻性电流的基波分量相对增加较小；二是氧化锌阀片受潮，其主要表现为正常运行电压下阻性电流基波分量显著增大，而阻性电流高次谐波分量增加相对较小。
