2015大庆中考物理试卷扫描版
大庆中考物理试题及答案
大庆中考物理试题及答案一、选择题（每题3分，共30分）1. 光在真空中的传播速度是（）A. 3×10^5 km/sB. 3×10^8 m/sC. 3×10^7 m/sD. 3×10^6 m/s2. 以下哪个单位不是力的单位？（）A. 牛顿B. 千克C. 牛D. 千克·米/秒^23. 物体的惯性大小取决于（）A. 物体的质量B. 物体的形状C. 物体的颜色D. 物体的运动状态4. 以下哪种物质的密度不是1.0×10^3 kg/m^3？（）A. 水B. 酒精C. 铁D. 空气5. 一个物体在水平面上受到10N的拉力，摩擦力为5N，那么物体受到的合力是（）A. 5NB. 10NC. 15ND. 20N6. 以下哪种现象不是由于光的折射引起的？（）A. 彩虹B. 镜子中的倒影C. 看水里的鱼D. 透镜成像7. 以下哪个选项是正确的温度单位？（）A. 摄氏度B. 华氏度C. 开尔文D. 所有选项8. 电流通过导体产生的热量与（）成正比。
A. 电流的平方B. 导体的电阻C. 电流和导体电阻的乘积D. 电流和导体电阻的平方的乘积9. 以下哪个选项是正确的能量守恒定律的表述？（）A. 能量可以被创造B. 能量可以被消灭C. 能量既不能被创造也不能被消灭D. 能量可以从一种形式转化为另一种形式10. 以下哪个选项是正确的电磁波的波长和频率的关系？（）A. 波长与频率成正比B. 波长与频率成反比C. 波长与频率无关D. 波长与频率的乘积为常数二、填空题（每题2分，共20分）1. 光年是______的单位。
2. 1牛顿等于______千克·米/秒^2。
3. 物体的惯性只与物体的______有关。
4. 密度的国际单位是______。
5. 合力的大小等于作用力与反作用力的______。
6. 光的折射现象是由于光从一种介质进入另一种介质时______的改变。
黑龙江省大庆市喇中2015初中物理考题精选复习15升华和凝华模板
升华和凝华1、我公民间有句谚语“霜前冷，雪后寒”，霜是因为气温较低时，空气中的水蒸气发生____________ 现象而形成的，雪在融化时需要_______热（选填“吸”或“放”）。
答案凝华、吸2、实行人工降雨时，是飞机在云层里撒干冰( 固态二氧化碳) ，干冰快速 _________而吸热，使云层中水蒸气急剧遇冷而________成小冰晶，小冰晶渐渐变大，在着落过程中又______ 成小水滴落下来。
答案升华，凝华，融化。
3、黄山风景优美，素有“黄山回来不看岳”，以下对于四时美景的描绘中，属于凝华现象的是（）A．冬季，冰封谷底B．春季，雨笼山峦C．夏季，雾绕群峰 D ．秋季，霜打枝头答案 D4、如下图的物态变化中，属于凝华的是（）A ．正在融化的冰山B．碘轻轻加热后变为紫红色蒸气C．水蒸气遇冷后在铁丝上形成霜 D ．烧水时壶嘴喷出“白气”答案剖析：凝华指的是物体由气态直接变为固态的过程．霜是固体，是由空气中的水蒸气遇冷形成的，是凝华．解：凝华指的是物体由气态直接变为固态的过程．A、冰山融化是冰由固态变为液态的过程，属于融化现象，不切合题意．B、碘在轻轻加热后直接由固态变为气态，属于升华现象，不切合题意．C、水蒸气在铁水上变为霜，是由气态直接变为了固态，属于凝华现象，切合题意．D、“白气”是液态小水滴，是温度较高的水蒸气遇冷液化形成的，不切合题意．15、以下现象中，属于凝华现象的是（）A．北方的冬季，窗玻璃上有冰花B．北方的冬季，冰冻的衣服也能够晾干C．放在衣橱中的樟脑丸愈来愈小，直至“消逝”D．夏季吃冰棒，揭开包装纸后，会看见冰棒冒“白气”答案解：A、北方的冬季，窗玻璃上有冰花，是空气中的水蒸气变为固态的小冰晶形成的，属于凝华现象，切合题意；B、北方的冬季，冰冻的衣服也能够晾干，是衣服中的冰直接变为水蒸气的结果，属于升华现象，不切合题意；C、放在衣橱中的樟脑丸汲取热量，由固态变为气态，樟脑丸愈来愈小，直至“消逝”，属于升华现象，不切合题意；D、夏季吃冰棒，揭开包装纸后，冰棒冒出的“白气”是空气中的水蒸气遇冷变为液态的小水珠形成的，属于液化现象，不切合题意；应选 A．6、冬季，用雪堆成的雪人，气温即便在0 ℃以下，时间久了雪人也会渐渐变矮，这是物态变化中的现象，这个过程中雪需要热量。
黑龙江省大庆市喇中2015初中物理 考题精选复习：电阻
电阻1、下列应用中，主要是这些物质的什么特性：（1）用铜做电线芯；（2）用塑料做锅铲的柄．答案需掌握根据物质不同特性不同：（1）根据物质是否容易导电，把物质分成导体和绝缘体，导体和绝缘体都是很好的电工材料．（2）物质不同，导热能力不同，热的良导体和热的不良导体都有广泛的应用．解：（1）用铜做电线芯，是因为铜容易导电，铜是电的良导体．（2）用塑料做锅铲的柄，是因为塑料不善于传热，塑料是热的不良导体．故答案为：（1）铜是电的良导体；（2）塑料是热的不良导体．2、做“决定电阻大小的因素”的实验，器材如图，其中1、3为锰铜丝，2、4为镍铬丝，它们中的第3根横截面积为2S，其它根横截面积为S。
（1）为了研究电阻与导体材料有关，应将导线______和导线_____先后接入电路A、B两点间（2）为了研究电阻与导体的长度有关，应将导线______和导线_____先后接入电路A、B两点间。
（3）为了研究电阻与导体_______________的关系, 应将导线1和导线_____先后接入电路A、B两点间。
答案（1）1；2．（2）2；4．（3）横截面积；3．3、科学兴趣小组为了探究导电液体在体积相同时，其电阻与长度的关系.于是选取一段可拉伸的乳胶管(乳胶管是绝缘体)，灌满某种导电液体，两端用金属塞堵住管口，形成一段长为10 cm的封闭液柱.选择合适的电压表、电流表、滑动变阻器、电源等器材连接电路如图，电源电压保持12 V不变.(1)闭合开关前，滑动变阻器的滑片应处在________端.(2)闭合开关，移动滑动变阻器的滑片，当电压表示数为9 V时，记录第1次电流表示数并计算出液柱的电阻.将乳胶管均匀拉长，重复上述实验，数据记录如表.实验中第1次电流表的示数应是___________ A.(3)查阅资料得知：当材料和横截面积一定时，导体的电阻与其长度成正比.但是通过多次实验发现，当液柱长度变为原来的2倍时，其电阻大大超过原来的2倍.请对此作出合理的解释：_____________________.答案 (1)为了防止电路中电流过大烧坏电路元件，在闭合开关前应使滑动变阻器的滑片处于最大阻值处，即图中的A端.(2)电压表并联在液柱两端，示数U=9V,从表中查出此时液体的电阻为R=300 Ω，所以第一次电流表的示数I= = =0.03 A.(3)当液柱长度变为原来的2倍时，其电阻大大超过原来的2倍的原因是导体的电阻与长度有关,与横截面积也有关.乳胶管被拉长的过程中,液柱的横截面积变小，从而导致液柱长度变为原来的2倍时，电阻大大超过原来的2倍.答案：(1)A(或左) (2)0.03 (3)乳胶管被拉长的过程中,液柱的横截面积变小，而横截面积变小也会导致液柱电阻变大4、在做“决定电阻大小的因素”实验时，需要在电压相同的条件下，比较通过不同导线的电流。
黑龙江省大庆市喇中2015初中物理 考题精选复习：热机
热机1、关于“热机”，下列说法正确的是（）A．压缩冲程类似于用酒精灯给水加热B．冲开瓶塞时，瓶口有大量“白气”产生，它其实就是水汽化形成的水蒸气C．热机所产生的噪音，可以被热机上的消音器完全吸收D．用水循环来降低热机的温度，主要是利用水比热容较大的特性答案 D2、如图所示，汽油机是处在冲程，此冲程中能转化为能。
答案做功_______ __内___ ___机械3、如图，是春节燃放的双响炮。
燃放时竖直立于地面，点燃引线，第一响后它会飞向空中，此过程中的能量转化为_____________________________ ，这与图中内燃机工作时__________图的冲程相似。
( 选填“甲、乙、丙、丁”)答案化学能转化为内能再转化为机械能；乙。
4、随着人民生活水平的不断提高，汽车走进很多家庭，汽油机是汽车的“心脏”.汽油机是热机的一种.如图所示，是四冲程汽油机工作状态的示意图，由图可以看出，此时它正处在冲程.给车加油时能闻到汽油的气味，这是现象.答案做功扩散【解析】汽油机是热机的一种，从图中可以看出，火花塞点火和活塞向下移动的特点，可以判断这个冲程是做功冲程.汽油的挥发性比较强，汽油的分子运动到空气中，进入人的鼻子中，就会闻到汽油的气味，这种现象是扩散现象.5、冲程汽油机的转速为60圈/秒，那么它每秒钟对外做功的次数是（）A．30次 B．20次 C．600次 D． 300次答案 A 解：已知汽油机的转速是60r/s，所以该汽油机每秒可以完成120个冲程，可以做30次功；6、如图所示是四冲程汽油机工作状态示意图，下列说法正确的是（）A．该图表示的是压缩冲程B．该冲程是内能转化为机械能的过程C．该冲程中气缸内气体分子运动剧烈程度减弱D．该冲程中主要是通过热传递的方式改变气缸内物质的内能答案 A7、在下列实验或装置所示的情景中，能量转化情况相同的是（）A．丙和丁 B．甲和丙 C．甲和乙 D．乙和丁答案 D8、内燃机的四个冲程中，工作物质的内能不断变化，其中冲程，工作物质的内能最大，冲程工作物质的内能最小．机械能转化为内能，发生在冲程．答案解：四冲程内燃机的四个冲程依次是：吸气冲程、压缩冲程、做功冲程、排气冲程；其中做功冲程是把内能转化为机械能；压缩冲程是把机械能转化为内能；因此压缩冲程中，工作物质的内能最大，做功冲程中工作物质的内能最小．故答案为：压缩；做功；压缩．9、在下图所示的内燃机工作的一个循环中，其四个冲程的顺序应当是（）A．乙、甲、丁、丙 B．甲、乙、丙、丁C．乙、丁、甲、丙 D．甲、乙、丁、丙答案 A解：甲图中两个气门都关闭，活塞向上运动，因此是第二个冲程﹣﹣压缩冲程；乙图中进气门打开，排气门关闭，活塞向下运动，因此是第一个冲程﹣﹣吸气冲程；丙图中进气门关闭，排气门打开，活塞向上运动，因此是第四个冲程﹣﹣排气冲程；丁图中两个气门都关闭，活塞向下运动，因此是第三个冲程做功冲程．按照四个冲程的先后顺序应该是乙、甲、丁、丙．10能量之比，叫做热机效率．答案内；机械；有用功；完全燃烧解：热机是将内能转化为机械能的机器．热机的效率是有用功和燃料完全燃烧放出的能量之比，和机械效率的符号相同，不同的热机效率不同．11、关于“热机”，下列说法中错误的是( )A．通过技术改进，可以使热机的效率达到100%B．减少城市热岛效应的措施之一就是倡导“绿色出行”C．用水而不用其它循环物质降低热机的温度，主要是利用水的比热容最大的特性D．严寒的冬天，有人晚上把热机水箱中的水放出，是防止气温降低时，水凝固而胀坏水箱答案 A详解：摩擦和散热总是存在的，热机效率不可能达到100%，A不正确；二氧化碳属于温室气体，“绿色出行”可以减小二氧化碳的排放，减轻温室效应，即减少城市热岛效应，B正确；水的比热容最大，吸放热能力强，常用来做传热物质，C正确；水有反膨胀现象，结冰后体积变大，会胀坏水箱，D正确。

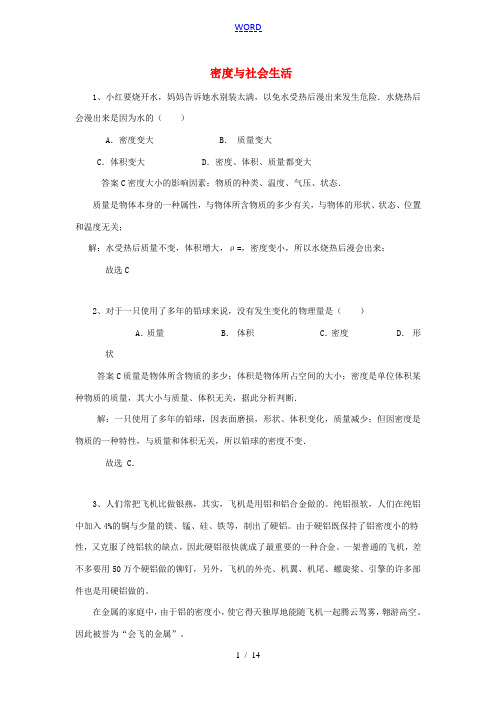

黑龙江省大庆市喇中2015初中物理 考题精选复习33 密度与社会生活
密度与社会生活1、小红要烧开水，妈妈告诉她水别装太满，以免水受热后漫出来发生危险．水烧热后会漫出来是因为水的（）A．密度变大 B．质量变大C．体积变大 D．密度、体积、质量都变大答案C密度大小的影响因素：物质的种类、温度、气压、状态．质量是物体本身的一种属性，与物体所含物质的多少有关，与物体的形状、状态、位置和温度无关；解：水受热后质量不变，体积增大，ρ=，密度变小，所以水烧热后漫会出来；故选C2、对于一只使用了多年的铅球来说，没有发生变化的物理量是（）A．质量 B．体积 C．密度 D．形状答案C质量是物体所含物质的多少；体积是物体所占空间的大小；密度是单位体积某种物质的质量，其大小与质量、体积无关，据此分析判断．解：一只使用了多年的铅球，因表面磨损，形状、体积变化，质量减少；但因密度是物质的一种特性，与质量和体积无关，所以铅球的密度不变．故选 C．3、人们常把飞机比做银燕，其实，飞机是用铝和铝合金做的。
纯铝很软，人们在纯铝中加入4%的铜与少量的镁、锰、硅、铁等，制出了硬铝。
由于硬铝既保持了铝密度小的特性，又克服了纯铝软的缺点，因此硬铝很快就成了最重要的一种合金。
一架普通的飞机，差不多要用50万个硬铝做的铆钉，另外，飞机的外壳、机翼、机尾、螺旋桨、引擎的许多部件也是用硬铝做的。
在金属的家庭中，由于铝的密度小，使它得天独厚地能随飞机一起腾云驾雾，翱游高空。
因此被誉为“会飞的金属”。
以前，这个“会飞的金属”，还只能飞翔在地球附近的高空，可是从1975年起，随着人造卫星与宇宙火箭一个个接连上天，铝就成了“飞天”的原材料，前苏联第一颗人造卫星的密封外壳与第二颗人造卫星的动物舱，以及球形容器都是铝合金做的。
本来，铝已经够轻的了，可是1958年以来又研制出了更轻的铝——泡沫铝，在泡沫铝的“肚子里”尽是氢气泡，放在水里，它会像木头一样浮起来，1m3泡沫铝，只有178kg，而1m3的水有1000kg，另外泡沫铝能保温、隔音、不易锈蚀。
黑龙江省大庆市喇中2015初中物理 考题精选复习：滑轮
滑轮1、如图，用F=100N水平拉力，使重为500N的物体A，沿水平方向在l0s内匀速直线运动了2m，若滑轮和绳子的质量及其摩擦均不计，则物体受到地面的摩擦力为___ N，拉力F的功率为_________．答案 200 40W2、请用笔画线代替绳索，画出图中工人用滑轮组提升重物G的最省力的绕法．答案如答图所示解析绳子固定在定滑轮上，自由端在人手中，物体由两根绳子承担，如答图所示。
3、如图所示，分别用力F1、F2匀速提升同一重物A，若力F1、F2在相等时间内对物体所做的功相等，不计滑轮重及摩擦，则力F1F2（选填“＞”、“＜”或“=”），F1、F2做功的功率P1P2（选填“＞”、“＜”或“=”）；图中的滑轮可看成是等臂杠杆（选填“甲”或“乙”）．答案分析：动滑轮是省力杠杆，省一半力；定滑轮相当于等臂杠杆，既不省力也不费力；在不计滑轮重及摩擦时，力F1、F2在相等时间内对物体所做的功相等，假设物体升高h，用定滑轮提升物体时，绳子自由端移动的距离为h；若用动滑轮提升物体时，绳子自由端移动的距离为2h；根据功的公式即可比较拉力的大小．根据功率P=即可比较功率大小．解答：解：不计滑轮重及摩擦时，物体升高h，用定滑轮提升物体时，绳子自由端移动的距离为h；若用动滑轮提升物体时，绳子自由端移动的距离为2h；则定滑轮提升物体时，拉力做功为：W1=F1s=Fh，动滑轮提升物体时，拉力做功为：W2=F2s=2F2h，∵W1=W2，∴F1=2F2，即：F1＞F2；又因为t1=t2，由功率公式P=可知：P1=P2．因为定滑轮相当于等臂杠杆，所以图甲中的滑轮可看成是等臂杠杆．故答案为：＞；=；甲．4、借助简单机械将重物提升，若不计滑轮重量及摩擦，以下装置最省力的是（）A． B C． D．答案分析：不计滑轮重及摩擦，直接提升物体F=G，使用滑轮组F=G，确定承担物重的绳子股数n，据此比较．解答：解：不计滑轮重及摩擦：A、拉力F=G，B、n=2，拉力F=G，C、使用的是定滑轮，拉力F=G，D、n=3，拉力F=G，D最省力．故选D．5、如图，绳子自由端的拉力F为2N，则弹簧测力计甲、乙的示数分别为：F甲= ,F乙= 。
黑龙江省大庆市喇中2015初中物理 考题精选复习56 机械及其转化
机械及其转化1、2014年1月4日，北海舰队航空兵某机场，随着一颗信号弹升起，一架架直升机陆续起飞，交替起降，进行悬停、起落、定点着陆等课目训练。
关于该飞机，下列说法错误的是（ ）A．飞机在悬停时，飞机受到的重力与垂直于机翼向上升力为平衡力B．飞机飞行时能获得向上的压强差，是因为机翼上方空气流速小于机翼下方空气流速C．飞机飞行时，通过发射和接收电磁波与地面取得联系的D．飞机在匀速下落过程中，重力势能减小，机械能减小答案 B 解析 飞机在悬停时，飞机受到的重力与垂直于机翼向上升力为平衡力，故A不符合题意；等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，下表面平直，所以空气通过机翼上表面的流速大，通过下表面的流速较小。
因为机翼上方的空气流速大，压强较小；机翼下方的空气流速小，压强大，所以机翼受到一个向上的压强差，飞机受到向上的升力；故B符合题意；飞机飞行时，通过发射和接收电磁波与地面取得联系的，说法正确，故C不符合题意；飞机匀速下落过程中，重力势能减小，动能不变，机械能等于动能加重力势能，机械能减小，D符合题意；故选B。
2、如图a、b所示是体育比赛运动情景，主要反映力能使物体的运动状态发生改变的是 [选填“（a）”或“（b）”]；图a中弓被拉开，此时弓具有 能（选填“动”或“势”）．图c所示现象能说明 的存在．答案 解：图（a）说明力可以改变物体的形状；图（b）说明力可以改变物体的运动状态；图（a）中拉开的弓，具有弹性势能；在图（c）中，由于杯内没有空气而只有水，故纸片在外界大气压的作用下将水压在杯中．故答案为：（b）；势；大气压强．3、如图所示为滚摆运动的现象，下列解释中不正确的是（）A．动能与势能可以相互转化B．下降时重力势能减小、动能增大C．上升的最大高度逐次降低，是由于受到重力作用D．有部分机械能转化为内能答案 C4、“蹦极”被称为“勇敢者的游戏”。
如图9所示，人将一根有弹性的绳子系在身上，另 一端固定在跳台上。
黑龙江省大庆市喇中2015初中物理 考题精选复习85 电能
电能1、如图是某校科技兴趣小组设计的一个简易电子压力测量仪的示意图．其中，电源电压保持不变，R是一只固定着的、竖直放置的硬电阻棒。
下列判断正确的是（）A.该电路中的压力表可用电流表改装B.电路中的R0是没有作用的C.对金属片的压力越大，压力表的示数增大D.对金属片的压力越小，电路消耗的电能越少答案 C 【解析】由电路图可知，定值电阻与电阻棒串联，压力表与电阻棒并联，如果压力表是电流表，则电阻棒被短路。
所以压力表应为电压表测电阻棒两端电压，故A错误；当无压力时，滑片越位于最上端，电路中的电阻太小，如果没有电阻R0，会造成电路中电流过大，烧坏电表，因此电路中的R0具有保护电路的作用，故B错误；压力越大，R接入电路中的阻值增大，电压不变，则电路中的电流变小，定值电阻R0两端的电压变小，根据串联电路分压的特点可知压力表的示数增大，故C正确；对金属片的压力越小，R接入电路中的阻值越小，电路中的总阻值越小，电源电压不变，根据W=(U2/R)t可知电路消耗的电能越多，故D错误。
故选C。
2、在如图17所示的电路中，电阻R1的阻值为10Ω。
闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A。
求：(1) 电源电压；(2) 电阻R2的阻值；(3) 通电10s R1和R2消耗的总电能。
答案解：(1) R1和R2并联U=U2=U1= I1 R1=0.3A×10Ω=3v ……………（2分）(2)I2 = I- I1=0.5A- 0.3A=0.2A …………（2分）R2= U2 / I2 = 3v / 0.2A=15Ω……………（2分）(3) 通电10s消耗的电能： W总=U I t = 3v × 0.5A ×10s= 15 J；（3分）3、在图所示的电路中，电源电压为6伏且不变，滑动变阻器上标有“20Ω2A”字样，闭合电键S，电流表的示数为0.2安，电压表的示数为4伏。
求：①电阻R1的阻值。
黑龙江省大庆市喇中2015初中物理 考题精选复习75 电流和电路
电流和电路1、如图所示，将导体接到电路的A、B之间时，导体与灯泡是（填“串联”或“并联”）的。
如果将不同的导体分别接到A、B之间，闭合开关，可通过观察和比较来判断不同导体电阻的大小。
若两个导体的电阻差异不大，则可以用表替换灯泡做进一步的判断。
答案串联；灯泡亮暗；电流2、如图所示的电路中，开关S闭合，灯L1、L2均不亮，某同学用一根导线去查找电路故障，当他用导线连接L1两端时，两灯仍不亮；当导线连接L2两端时，L1亮、L2不亮。
由此可以判断（）A．灯L1断路 B．灯L2断路C．灯L1短路 D．灯L2短路答案 B详解：闭合开关时两灯均不亮，说明电路中应有断路存在，或是两灯均短路；用导线接L1两端时，两灯仍不亮说明开关或灯L2可能存在断路；而用导线接L2两端时，L2不亮而L1亮说明电路导通，即L1及开关应是正常的，同时也不可能为两灯同时短路，故只能为L2发生了断路。
3、如图所示，是小敏同学在某次实验探究中连接的电路。
开关S2控制的是灯，电流表测量的是的电流。
答案L2；干路详解：从电路图中可以看出，开关S2与L2串联，因此S2控制L2，电流表在干路中，因此测量了干路中的电流。
4、小宇同学利用身边的器材做了以下两个小实验：（1）小宇把口香糖包装铝纸剪成中间细两端宽的铝纸条，铝纸条两端的铝面直接接触电池的正负极，很快发现铝纸条中间处开始冒烟，起火苗，如图1所示．这是因为铝具有性，铝纸条中间最细处的电阻较，把它的两端直接接入电池正负极，造成短路，电流很，迅速发热使温度达到纸的着火点而燃烧起来．（2）小宇拿出两根塑料吸管A、B，把A放在瓶盖上，B用纸巾摩擦后靠近A，如图2所示，发现A被吸引而转动，这是由于B摩擦起电后；若A也用纸巾摩擦过，则发现A被排斥而转动，这是由于．答案解：（1）因为铝属于金属，因此具有导电性，铝纸条两端的铝面直接接触电池的正负极，铝纸条中间最细处的电阻较大，形成了电源短路，此时电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧．（2）塑料吸管B与纸巾摩擦产生电荷，因此B能吸引吸管A；如果吸管A也与纸巾摩擦，那么就会和吸管B排斥，这是因为同种电荷相互排斥的原因．故答案为：（1）导电；大；大；（2）可以吸引轻小物体；同种电荷互相排斥．5、如图所示，电源电压一定。
黑龙江省大庆市喇中2015初中物理 考题精选复习：串、并联电路电压的规律
串、并联电路电压的规律1、一实验小组用如图所示的器材探究“串联电路的电压关系”，用三节干电池串联供电，他们选择了两只规格不同的小灯泡L1、L2．（1）请用笔画线代替导线，连接实验电路．要求：L1和L2串联，电压表测量两灯串联后的总电压．（2）为了保证电路的安全，连接器材时，开关应．（3）小明同学用电压表测量L1两端电压时，直接选用0﹣3V的量程，小聪同学说这样不行，规范的操作方法应该是．（4）在测量L2两端电压时，两灯突然熄灭，电压表示数变为0，用电压表检测L1两端电压，电压表示数为电源电压，出现此故障的原因可能．（5）他们排除故障后继续实验，得出一组实验数据如下表，为了得出串联电路电压关系的普遍规律，他们还应．2两端电压U2（V）电路两端总电压U总（V）1.52.8 4.3答案（1）如答图所示第5题答图（2）断开（3）先选用0～15V的量程试测，如果示数小于3V，再改用0～3V量程测量（4）灯泡L1断路（5）换用不同规格的器材（灯泡、电源）或加滑动变阻器，多次测量解析（1）两灯泡、开关、电源组成串联电路，电压表并联在两灯泡两端，电路图如图所示；（2）为保证电路安全，连接电路时，开关应断开；（3）电流表和电压表在使用时，如不能估计测量值的大小，应采用试触法选择合适量程，即先选用0～15V的量程试测，如果示数小于3V，再改用0～3V量程测量．（4）在测量L2两端电压时，两灯突然熄灭，电压表示数变为0，用电压表检测L1两端电压，电压表示数为电源电压，出现此故障的原因可能是：灯泡L1断路；（5）由表中实验数据可知，两灯泡两端电压之和1.4V+3.1V=4.5V等于串联总电压（或由电功率公式P=UI求出各灯泡功率与电路总功率，可发现两灯泡功率之和等于电路总功率），为了得出普遍规律，应换用不同规格的器材（灯泡、电源）或加滑动变阻器，多次测量。
2、如图甲所示电路中、，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为（）A、4．8 V 、1．2VB、6V 、1．2 VC、1．2 V 、6VD、1．2V 、4．8 V答案 A3、小明同学对串联电路电压规律进行了探究．【猜想与假设】串联电路总电压等于各用电器两端的电压之和．【设计与进行实验】①按如图所示的电路图连接电路．②闭合开关，用电压表测出L1两端的电压．③在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．④测出AC间的电压，得出结论．【交流与评估】（1）闭合开关，发现电压表示数为零，则小灯泡的故障可能是或．（2）小明用上面的方法能否测出L2两端的电压？，为什么？．答案（1）闭合开关，发现电压表示数为零，可从灯泡发生短路或断路分析；（2）电压表所接的B点不动，只断开A接点，并改接到C点上时，电压表正负接线柱接反，指针将反偏．解：（1）因为闭合开关，发现电压表示数为零，可能是电压表的正负接线柱没有与电源正负极相连，若故障出现在灯泡处，则可能是L1短路或者L2断路．（2）在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压．故答案为：（1）L1短路；L2断路；（2）不能；电压表正负接线柱接反了．4、贺小红同学在中考物理实验检测时，对串联电路电压规律进行了探究。
