【CN209539322U】一种解封时分级受力封隔器组【专利】
【CN209556942U】一种钻井提速工具轴向顶紧机构【专利】
(74)专利代理机构 盘锦辽河专利代理有限责任 公司 21106
代理人 王艳飞 褚贵良
权利要求书1页 说明书2页 附图1页
( 54 )实用新型名称 一种钻井提速工具轴向顶紧机构

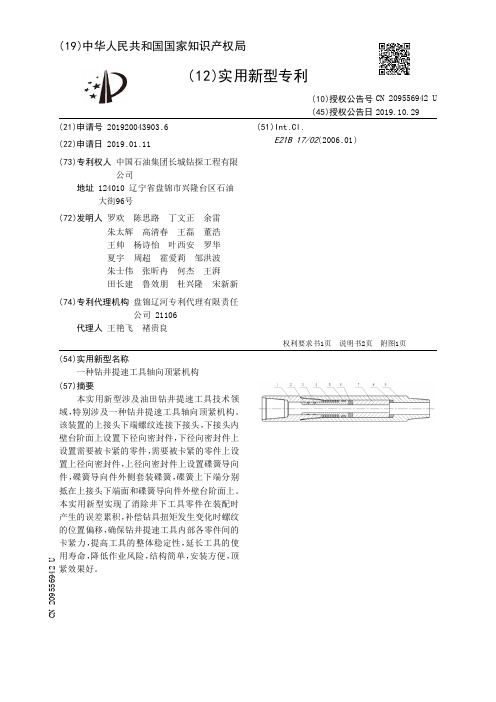

( 57 )摘要 本实 用新型涉 及 油田 钻井提速工具技术领
域 ，特 别涉及一 种钻井提速工具 轴向 顶紧机构。 该装置的上接头下端螺纹连接下接头，下接头内 壁台阶面上设置下径向密封件，下径向密封件上 设置需要被卡紧的零件，需要被卡紧的零件上设 置上径向密封件，上径向密封件上设置碟簧导向 件 ，碟簧导向 件外 侧套装碟簧 ，碟簧上下端分 别 抵在上接头下端面和碟簧导向件外壁台阶面上。 本实 用新型实现 了 消除 井下工具零件在装配时 产生的误差累积，补偿钻具扭矩发生变化时螺纹 的位置偏移，确保钻井提速工具内部各零件间的 卡紧 力 ，提高工具的 整体稳定性 ，延长工具的 使 用寿命，降低作业风险 ，结构简单，安装方便，顶 紧效果好。
(73)专利权人 中国石油集团长城钻探工程有限 公司
地址 124010 辽宁省盘锦市兴隆台区石油 大街96号
(72)发明人 罗欢 陈思路 丁文正 余雷 朱太辉 高清春 王磊 董浩 王帅 杨诗怡 叶西安 罗华 夏宇 周超 霍爱莉 邹洪波 朱士伟 张昕冉 何杰 王湃 田长建 鲁效朋 杜兴隆 宋新新
附图说明： [0007] 下面结合附图和具体实施方式对本实用新型做进一步详细的说明。
3
CN 209556942 U
说 明 书
[0008] 图1为本实用新型的结构示意图。
2/2 页
具体实施方式： [0009] 如图1所示，一种钻井提速工具轴向顶紧机构，包括上接头1、需要被卡紧的零件7 和下接头9；上接头1下端螺纹连接下接头9，下接头9内壁台阶面上设置下径向密封件8，下 径向 密封件8上设置需要被卡紧的 零件7 ，需要被卡紧的 零件7上设置上径向 密封件6 ，上径 向密封件6上设置碟簧导向件2，碟簧导向件2外侧套装碟簧4，碟簧4上下端分别抵在上接头 1下端面和碟簧导向件2外壁台阶面上，碟簧导向件2外壁与上接头1内壁之间通过密封圈Ⅰ3 密封，碟簧导向件2外壁与下接头9内壁之间通过密封圈Ⅱ5密封。 [0010] 使用时，将上接头1与下接头9通过螺纹连接上紧，上扣的过程也是通过上接头1压 缩碟簧4实现零件卡紧的过程，卡紧力的大小通过碟簧4的尺寸、数量、组合方式来改变。 [0011] 可以理解的是，以上关于本实用新型的具体描述，仅用于说明本实用新型而并非 受限 于本实 用新型实施例所描述的 技术方案 ，本领域的 普通技术人 员应当理解 ，仍然可以 对本实用新型进行修改或等同替换，以达到相同的技术效果；只要满足使用需要，都在本实 用新型的保护范围之内。
【CN209523826U】一种低压供气阀组部件【专利】

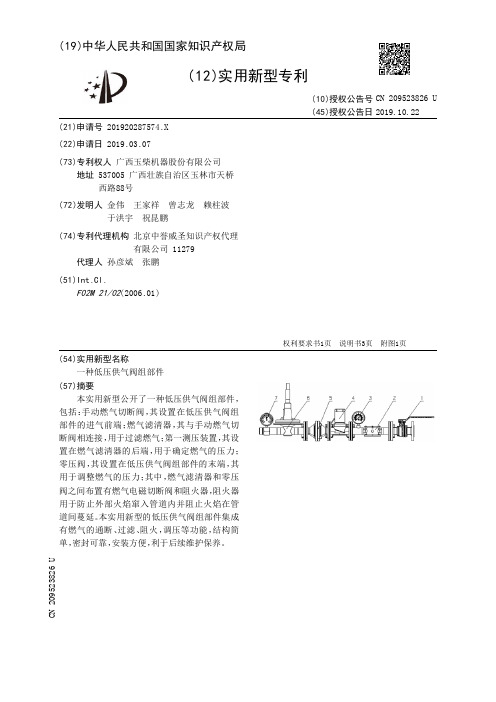

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920287574.X(22)申请日 2019.03.07(73)专利权人 广西玉柴机器股份有限公司地址 537005 广西壮族自治区玉林市天桥西路88号(72)发明人 金伟 王家祥 曾志龙 赖柱波 于洪宇 祝昆鹏 (74)专利代理机构 北京中誉威圣知识产权代理有限公司 11279代理人 孙彦斌 张鹏(51)Int.Cl.F02M 21/02(2006.01)(54)实用新型名称一种低压供气阀组部件(57)摘要本实用新型公开了一种低压供气阀组部件，包括：手动燃气切断阀，其设置在低压供气阀组部件的进气前端；燃气滤清器，其与手动燃气切断阀相连接，用于过滤燃气；第一测压装置，其设置在燃气滤清器的后端，用于确定燃气的压力；零压阀，其设置在低压供气阀组部件的末端，其用于调整燃气的压力；其中，燃气滤清器和零压阀之间布置有燃气电磁切断阀和阻火器，阻火器用于防止外部火焰窜入管道内并阻止火焰在管道间蔓延。
本实用新型的低压供气阀组部件集成有燃气的通断、过滤、阻火，调压等功能，结构简单，密封可靠，安装方便，利于后续维护保养。
权利要求书1页 说明书3页 附图1页CN 209523826 U 2019.10.22C N 209523826U权 利 要 求 书1/1页CN 209523826 U1.一种低压供气阀组部件，其特征在于，所述低压供气阀组部件包括：手动燃气切断阀，其设置在所述低压供气阀组部件的进气前端；燃气滤清器，其与所述手动燃气切断阀相连接，用于过滤所述燃气；第一测压装置，其设置在所述燃气滤清器的后端，用于确定燃气的压力；零压阀，其设置在所述低压供气阀组部件的末端，其用于调整燃气的压力；其中，所述燃气滤清器和所述零压阀之间布置有燃气电磁切断阀和阻火器，所述阻火器用于防止外部火焰窜入管道内并阻止火焰在管道间蔓延。
【CN209539463U】一种涡轮转子轮缘封严结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920295854.5(22)申请日 2019.03.08(73)专利权人 上海尚实能源科技有限公司地址 201611 上海市松江区车墩镇泖亭路199号3幢
(72)发明人 王石柱 (51)Int.Cl.F02C 7/28(2006.01)

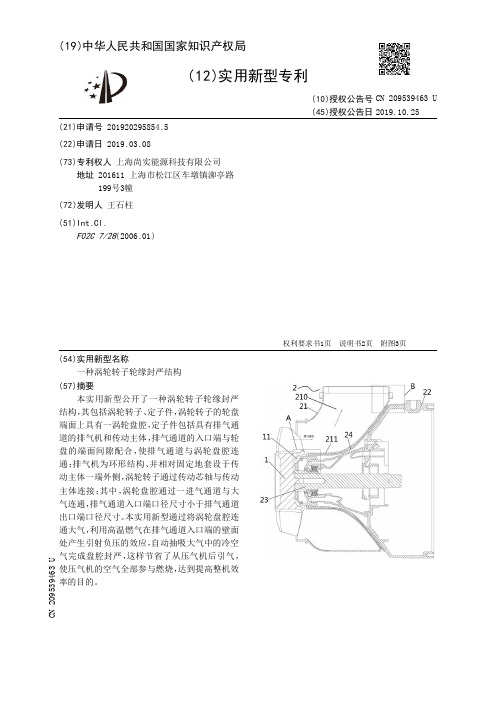

(54)实用新型名称一种涡轮转子轮缘封严结构(57)摘要本实用新型公开了一种涡轮转子轮缘封严结构，其包括涡轮转子、定子件，涡轮转子的轮盘端面上具有一涡轮盘腔，定子件包括具有排气通道的排气机和传动主体，排气通道的入口端与轮盘的端面间隙配合，使排气通道与涡轮盘腔连通；排气机为环形结构、并相对固定地套设于传动主体一端外侧，涡轮转子通过传动芯轴与传动主体连接；其中，涡轮盘腔通过一进气通道与大气连通，排气通道入口端口径尺寸小于排气通道出口端口径尺寸。本实用新型通过将涡轮盘腔连通大气，利用高温燃气在排气通道入口端的壁面处产生引射负压的效应，自动抽吸大气中的冷空气完成盘腔封严，这样节省了从压气机后引气，使压气机的空气全部参与燃烧，达到提高整机效率的目的。
权利要求书1页 说明书2页 附图3页CN 209539463 U2019.10.25
CN 209539463 U1.一种涡轮转子轮缘封严结构，其包括涡轮转子、定子件，所述涡轮转子的轮盘端面上具有一涡轮盘腔，所述定子件包括具有排气通道的排气机和传动主体，所述排气通道的入口端与所述轮盘的端面间隙配合，使所述排气通道与所述涡轮盘腔连通；所述排气机为环形结构、并相对固定地套设于所述传动主体一端外侧，所述涡轮转子通过传动芯轴与所述传动主体连接；其特征在于，所述涡轮盘腔通过一进气通道与大气连通，所述排气通道入口端口径尺寸小于所述排气通道出口端口径尺寸。2.根据权利要求1所述的涡轮转子轮缘封严结构，其特征在于，所述进气通道设置于所述排气机与传动主体之间，由所述排气机与所述传动主体之间的间隙形成。3.根据权利要求1或2所述的涡轮转子轮缘封严结构，其特征在于，所述排气机与所述传动主体之间设有隔热罩。4.根据权利要求3所述的涡轮转子轮缘封严结构，其特征在于，所述隔热罩为隔热棉制成的环形罩，其形状与所述排气机的匣内衬相配合。
【CN209658603U】一种基于防雷灭弧的强气流密封组件【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920507102.0(22)申请日 2019.04.15(73)专利权人 王巨丰地址 530021 广西壮族自治区南宁市大学东路100号广西大学电气工程学院(72)发明人 王巨丰 王嬿蕾 周勇军 王国锋 黄萍 (74)专利代理机构 北京君恒知识产权代理事务所(普通合伙) 11466代理人 韦剑思 黄启行(51)Int.Cl.H01T 1/08(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种基于防雷灭弧的强气流密封组件(57)摘要本实用新型公开了一种基于防雷灭弧的强气流密封组件，所述密封组件包括密封套筒、柱体圆筒和转盘，在转盘的盘面上且沿圆周方向设置有若干个均匀分布的喷气孔，在喷气孔内密封放置有产生强气流气体的产气组件，在喷气孔的出口安装所述密封套筒，所述产气组件每产生一次强气流时，该转盘每转动一格并使喷气孔的出口与所述密封套筒的顶端喷入口连通，所述柱体圆筒套设在密封套筒内，该柱体圆筒用于支撑密封套筒且为所述支撑密封套筒能上下相对滑动时与所述喷气孔密封连通提供支撑力。
本实用新型的密封组件结构简单，密封套筒的斜剖面很好地防止了强气流外泄，能够保证产生的强气流最大化作用在电弧上。
权利要求书1页 说明书5页 附图4页CN 209658603 U 2019.11.19C N 209658603U权 利 要 求 书1/1页CN 209658603 U1.一种基于防雷灭弧的强气流密封组件，其特征在于：所述密封组件包括密封套筒(1)、柱体圆筒(3)和转盘(10)，在转盘(10)的盘面上且沿圆周方向设置有若干个均匀分布的喷气孔(11)，在喷气孔(11)内密封放置有产生强气流气体的产气组件(5)，在喷气孔(11)的出口安装所述密封套筒(1)，所述产气组件(5)每产生一次强气流时，该转盘(10)每转动一格并使喷气孔(11)的出口与所述密封套筒(1)的顶端喷入口连通，所述柱体圆筒(3)套设在密封套筒(1)内，该柱体圆筒(3)用于支撑密封套筒(1)且为所述支撑密封套筒(1)能上下相对滑动时与所述喷气孔(11)密封连通提供支撑力。
【CN209505517U】一种防下潜支架结构【专利】
代理人 陈立荣
(51)Int .Cl . B60N 2/42(2006 .01)
(10)授权公告号 CN 209505517 U (45)授权公告日 2019.10.18
( 54 )实用新型名称 一种防下潜支架结构

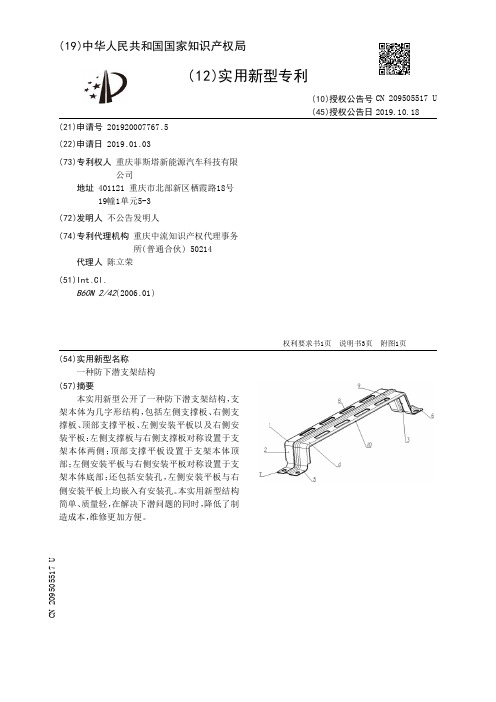

( 57 )摘要 本实用新型公开了一种防下潜支架结构，支
4 .根据权利要求3所述的防下潜支架结构，其特征在于，所述弧形倒角角度为95~105°。 5 .根据权利要求4所述的防下潜支架结构，其特征在于，所述弧形倒角半径为7~9mm。 6 .根据权利要求1或2所述的防下潜支架结构 ，其特征在于 ，主体还包括贯通加强筋 （9），该贯通 加强筋（9）设置于支架本体（1）上 ，并从 左侧安装平板（5）上延伸至右侧安装平 板（6）上。 7 .根据权利要求1或2所述的防下潜支架结构，其特征在于，主体还包括第一翻边（10） 以 及第二 翻边（11）：第一 翻边（10）设置于支架本体（1）边 侧的 端面上 ，并从 左侧安装平板 （5）上延伸至右侧安装平板（6）上；第二翻边（11）设置于第一翻边（10）所处位置的对称端面 上，并从左侧安装平板（5）上延伸至右侧安装平板（6）上。 8 .根据权利要求1或2所述的防下潜支架结构，其特征在于，所述顶部支撑平板（4）与所 述左侧安装平板（5）或者所述右侧安装平板（6）的垂直距离为50~55mm。 9 .根据权利要求1或2所述的防下潜支架结构，其特征在于，支撑平板（4）的截面为矩 形，其截面较长边边长为280~290mm。
实用新型内容 [0009] 本实用新型的目的在于提供一防下潜支架结构，其结构简单、质量轻，在解决下潜 问题的同时，降低了制造成本，维修更加方便。 [0010] 本实用新型解决其技术问题所采用的技术方案是：支架本体为几字形结构包括左 侧支撑板、右侧支撑板、顶部支撑平板、左侧安装平板以及右侧安装平板：左侧支撑板与右 侧支撑板对称设置于支架本体两侧；顶部支撑平板设置于支架本体顶部；左侧安装平板与 右侧安装平板对称设置于支架本体底部 ；还包括安装孔 ，左侧安装平板与右侧安装平板上 均嵌入有安装孔。 [0011] 本实用新型解决其技术问题所采用的技术原理是：左侧支撑板、右侧支撑板、顶部 支撑平板、左侧安装平板以 及右侧安装平板为一体式设计 ，横向水平排列顺序依次为左侧 安装平板、左侧支撑板、顶部支撑平板、右侧支撑板、右侧安装平板。左侧安装平板、右侧安 装平板以 及顶部支撑平板横向 放置 ，左侧支撑板与右侧支撑板纵向 放置 ，整体构成几字形
【CN209540027U】一种缆线管道封堵结构【专利】
7 .根据权利要求6所述的缆线管道封堵结构，其特征在于：所述圆形凹槽(7)的深度为 20mm。
2
CN 209540027 U
说 明 书
1/3 页
一种缆线管道封堵结构

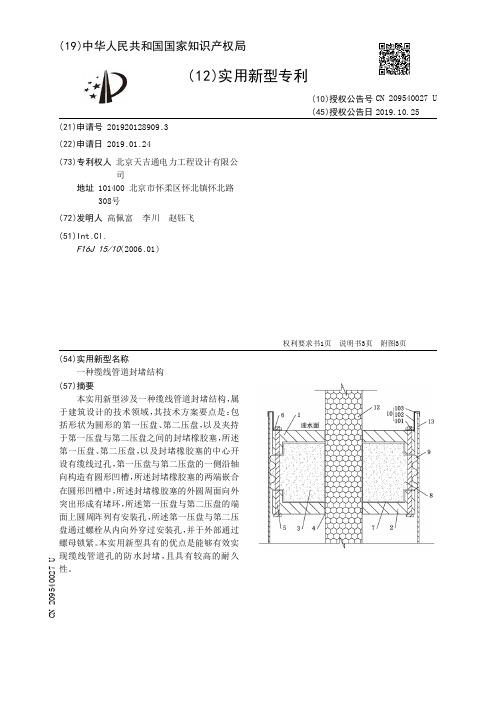

技术领域 [0001] 本实用新型涉及建筑设计的技术领域，尤其是涉及一种缆线管道封堵结构。
权利要求书1页 说明书3页 附图3页
CN 209540027 U
CN 209540027 U
权 利 要 线管道封堵结构，其特征在于 ：包括形状为圆形的第一压盘 (1) 、第二压盘 (2) ，以及夹持于第一压盘(1)与第二压盘(2)之间的封堵橡胶塞(3) ，所述第一压盘(1)、第 二压盘(2) ，以及封堵橡胶塞(3)的中心开设有缆线过孔(4)，第一压盘(1)与第二压盘(2)的 一侧沿轴向构造有圆形凹槽(7) ，所述封堵橡胶塞(3)的两端嵌合在圆形凹槽(7)中，所述封 堵橡胶塞(3)的外圆 周面向外突出形成有堵环(8) ，所述第一压盘 (1) 与第二压盘 (2)的端面 上圆周阵列有安装孔，所述第一压盘(1)与第二压盘(2)通过螺栓(5)从内向外穿过安装孔， 并于外部通过螺母(6)锁紧。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920128909 .3
(22)申请日 2019 .01 .24
(73)专利权人 北京天吉通电力工程设计有限公 司
地址 101400 北京市怀柔区怀北镇怀北路 308号
(72)发明人 高佩富 李川 赵钰飞
(51)Int .Cl . F16J 15/10(2006 .01)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920188863.4
(22)申请日 2019.02.05
(73)专利权人 大庆市德油力机械加工有限公司
地址 163000 黑龙江省大庆市高新区阳光
东街4号
(72)发明人 王江
(51)Int.Cl.
E21B 33/126
(2006.01)
(54)实用新型名称
一种解封时分级受力封隔器组
(57)摘要
本实用新型属于油田井下工具领域，尤其涉
及一种解封时分级受力封隔器组，包括一级封隔
器和二级封隔器，一级封隔器的结构包括上接
头、下接头、胶筒组件、坐封机构和中心管，上接
头和下接头分别通过螺纹连接在中心管的上下
两端；胶筒组件，包括衬管和胶筒，胶筒和坐封活
塞均套装在衬管上，衬管套装在中心管上；所述
下接头上端的外侧套有下筒体，所述的二级封隔
器与一级封隔器的区别仅在于延长筒和中心管
的长度不同，二级封隔器中，延长筒和中心管的
长度长于一级封隔器中延长筒和中心管的长度。
本实用新型对井下不同层位的各级封隔器进行
了区别设计，实现了异常可靠的逐级解封功能，
有效保证了逐级解封封隔器的可靠性和实用性。
权利要求书1页 说明书2页 附图2页
CN 209539322 U
2019.10.25
C
N
2
0
9
5
3
9
3
2
2
U
1.一种解封时分级受力封隔器组，其特征在于：包括一级封隔器和二级封隔器，一级封
隔器的结构包括上接头(1)、下接头(11)、胶筒组件、坐封机构和中心管(14)，上接头(1)和
下接头(11)分别通过螺纹连接在中心管(14)的上下两端；
胶筒组件，包括衬管(3)和胶筒(2)，胶筒(2)套装在衬管(3)上，衬管(3)套装在中心管
(14)上；
坐封机构，包括坐封活塞(4)、卡簧(5)、卡簧座(6)和止退套(8)，坐封活塞(4)和卡簧
(5)座均套装在所述的衬管(3)上，卡簧座(6)通过解封销钉(7)连接在衬管(3)上，所述的卡
簧(5)安装在卡簧座(6)外侧的环形槽内，所述的止退套(8)通过螺纹连接在坐封活塞(4)的
下端，止退套(8)的内侧和卡簧(5)的外侧设置有相互啮合的止退螺纹(15)；
所述下接头(11)上端的外侧套有下筒体(10)，下筒体(10)的下端通过坐封销钉(12)连
接在下接头(11)上，下筒体(10)与止退套(8)之间设置有延长筒(9)，延长筒(9)的上下两端
分别通过螺纹与止退套(8)和下筒体(10)固定连接，下接头(11)上设置有用于连通中心管
(14)内外两侧空间的过液孔(13)；
所述的二级封隔器与一级封隔器的区别仅在于延长筒(9)和中心管(14)的长度不同，
二级封隔器中，延长筒(9)和中心管(14)的长度长于一级封隔器中延长筒(9)和中心管(14)
的长度。
权 利 要 求 书
1/1页
2
CN 209539322 U
