谈建筑工程审图要点及绘制建筑施工图的步骤和方法

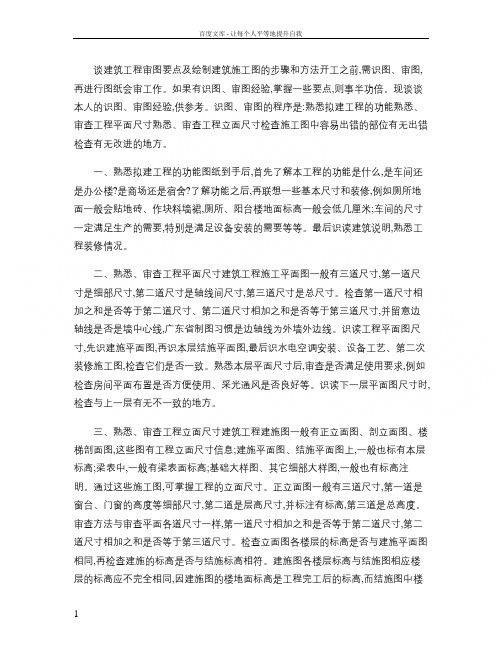

谈建筑工程审图要点及绘制建筑施工图的步骤和方法开工之前,需识图、审图,再进行图纸会审工作。
如果有识图、审图经验,掌握一些要点,则事半功倍。
现谈谈本人的识图、审图经验,供参考。
识图、审图的程序是:熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。
最后识读建筑说明,熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。
熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时,检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息;建施平面图、结施平面图上,一般也标有本层标高;梁表中,一般有梁表面标高;基础大样图、其它细部大样图,一般也有标高注明。
通过这些施工图,可掌握工程的立面尺寸。
正立面图一般有三道尺寸,第一道是窗台、门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度。
审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸。
建筑施工图设计步骤总结
建筑施工图设计步骤总结1.仔细分析方案，检查有无违反规范在这个过程中，记录下在施工图设计中有无违反规范的地方。
这个过程很重要，是施工图设计的基础，否则如果有违反规范的地方，深入设计时，还是要修改，而且这种修改是原则性的，一般量大，也会容易造成其他专业工作量的增加。
不但给相关专业，比如说暖通带来很大的修改量，也耽误了甲方报建的时间，影响甲方报建的速度。
所以逐一检查规范很重要。
平时对规范的积累也很重要，这是作设计的基础原则问题。
把控大方面，施工图就不会偏差太远。
这个过程以后要强制执行，并有记录文件。
2.统一本专业的作法包括面层、内、外墙作法，结构降板高度、门窗选材，定好该项目出图方式，比如水陌华庭，分析方案的非常规的立面作法，与结构专业商量立面构造，并画出节点结构草图。
将尺寸定死，并推敲平面、立面与之对应的表达，包括平立面怎么画，与轴线的定位尺寸等，这也是基础性的工作。
节点做法在深入施工图设计前不定好，将来带来修改量也是很大的。
但这并不是说要先画节点，而是推敲好立面的作法多画一些草图推敲就可以了。
牵涉到坡屋面的，有关坡层面的造型作法就要在电脑把单线条放出来才好确定平面、立面的表达，尤其是坡面相交线的定位，是一定要放线才能确定，因为坡层面都是牵一发而动全身，只要调整一丁点，带来的工作量也会不少，所以处理这个步骤时一定要仔细。
3.进行深入设计有两个过程：设计——画图，这里要重点考虑的就是专业配合的问题，要进行第一次提图。
4.首先通过专业碰头会要确定以下几个主要事项：①结构专业要定出柱位，结构布置方案，这个可以是草图，用红、蓝铅笔根据方案布置。
当然，这是一个初步方案，结构还需仔细计算才能确定截面尺寸。
所以结构专业可以暂估一下截面尺寸提供给建筑。
这个过程也可以确定建筑方案在结构方面的合理性。
②设备专业要给出水、电、暖通管线走线的方案，建筑专业要了解。
③通过与其它专业讨论，进而确定合理的层高，设备用房位置、管道井的位置大小等。
建筑工程审图要点及绘制建筑施工图的步骤和方法
建筑工程审图要点及绘制建筑施工图的步骤和方法开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
用天正建筑绘制建筑施工图
§16.2 计算机绘制建筑平面图绘制建筑图是一项需要通过长期实践操作来进行提高的技能，现以为例，介绍使用天正建筑软件绘制建筑图纸的基本步骤。
点击天正图标,打开窗口，5。
0及以上版本会遇到一个选择对话框，选择A c a d.d w t模式，进入平面类的图纸绘制状态（其中的另一选项T c h3d。
d w t模式是进行三维建模工作的界面).接下来应该做一些前期的绘图环境的配置，这在开始绘图之前是一项必要的工作.一、设置新图,并为新图赋名下拉菜单：文件→新建；这时候仍然会遇到选择平面还是三维的对话框，继续点击选择A c a d。
d w t模式，得到新的完全干净的图形空间。
在使用电脑软件绘制图纸的时候，为了操作方便，通常采用1:1的比例进行绘制，而所有的出图比例就需要在设置新图时候完成了。
点击天正菜单中“出图比例”按钮，在命令框中出现以下提示（凡楷体字内容均为命令窗口中人机交换的显示信息）:指令：c h s c l请输入出图比例<1：100〉1:在此处输入200、300、500等数字,可以控制整张图纸的出图比例，系统默认的出图比例为1:100，以括号内提示信息直接显示，如果回车就代表沿用默认值。
此时如果仍然选用比例1:100,直接回车即可。
点击右侧天正菜单上部“初始设置”按钮,出现对话框，选择平面门窗式样及标注斜线式样,以及其他相关的设置，它们都将成为本图新的默认形式,全部完成以后点击“确定”。
完成所有设置以后，从下拉菜单：文件→保存→在对话框的文件名位置输入图形文件名称，同时选择保存的文件夹位置，全部确定以后单击“保存"按钮,新图赋名完成.二、绘制轴网绘制建筑平面图一般从建立轴网开始，以此作为墙体的定位。
绘制轴网有两种常用的方式，一种是画线偏移法，另一种是对话框定义法。
首先介绍画线偏移法。
指令：l a y e r↓获得图层控制弹出式对话框，选择“新建”,获得一排新的高亮的图层条，修改新图层名称为D O T E，这也是使用对话框定义法系统自动生成的轴网的图层名称。
建筑施工图的绘制
建筑施工图的绘制绘图提示：学习本章应着重理解建筑施工图中的平面图、立面图、剖面图和楼梯剖面图的绘制内容、绘制要求以及方法和步骤。
一般按平面图→立面图→剖面图→详图的顺序来绘制建筑施工图。
建筑施工图的一般绘图过程：设置绘图环境或直接调用已设置好的模板、绘制轴线、绘制墙体、绘制门窗、细部绘制、尺寸与文字标注、标高等。
【本章思考题】1．绘制建筑施工图时应遵守哪些标准？2．简述建筑平面图的绘制内容和绘制方法。
3．简述建筑立面图的绘制内容和绘制方法。
4．简述建筑剖面图的绘制内容和绘制方法。
5．简述楼梯剖面图的绘制内容和绘制方法。
绘制建筑平面图一、建筑平面图的绘制内容建筑平面图是房屋各层的水平剖面图，表达了房屋的平面形状、大小和房间的布置，墙和柱的位置、厚度和材料，门窗的位置和大小等。
建筑平面图是重要的施工依据，在绘制前首先应清楚需绘制的内容。
建筑平面图的主要内容如下：（1）图名、比例。
（2）纵横定位轴线及其标号。
（3）建筑的内外轮廓、朝向、布置、空间与空间的相互联系、入口、走道、楼梯等，首层平面图需绘制指北针表达建筑的朝向。
（4）建筑物的门窗开启方向及其编号。
（5）建筑平面图中的各项尺寸标注和高程标注。
（6）建筑物的造型结构、室内布置、施工工艺、材料搭配等。
（7）剖面图的剖切符号及编号。
（8）详图索引符号。
（9）施工说明等。
二、建筑平面图的绘制要求1. 图纸幅面A3图纸幅面是297×420?mm2，A2图纸幅面是420×594?mm2，A1图纸幅面是594×841?mm2，其图框的尺寸见相关的制图标准。
2. 图名及比例建筑平面图的常用比例是1∶50、1∶100、1∶150、1∶200、1∶300。
图样下方应注写图名，图名下方应绘一条短粗实线，右侧应注写比例，比例字高宜比图名的字高小一号或二号。
3. 图线（1）图线宽度。
图线的基本宽度b可从下列线宽系列中选取：0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0mm。
建筑CAD课件图文-绘制建筑结构施工图平面图
绘制建筑平面图
操作步骤-文字标注、尺寸标注
二、尺寸标注 1.定义标注样式
绘制建筑平面图
操作步骤-文字标注、尺寸标注
绘制建筑平面图
操作步骤-文字标注、尺寸标注
2. 标注尺寸 先用线性标注标注一个尺寸，然后且连续标注标注同一道的其他尺
寸
绘制建筑平面图
操作步骤-文字标注、尺寸标注
三、轴线编号绘制 画一个直径为800的圆，要轴线的端点处画一长为500的直线，输入
返回
作业
绘制建筑平面图
1、绘制如图所示单层厂房平面图。
返回
240（墙厚），对正为无（轴线为墙体的中心线）。
绘制建筑平面图
操作步骤-绘制墙线
二、修剪汇交处的多余墙线 修剪汇交处的多余墙线有两种方法，一种是使用修改选项卡中的多线，另
一种是先分解所有墙线，再用修剪命令修剪多余部分。此处使用第二种方法。
绘制建筑平面图
操作步骤-绘制柱子
一、绘制构造柱 • 绘制240X240的矩形 • 图案填充 • 镜像对称柱子
轴线序号（文字高度500），用复制命令将其他轴线编号复制出来，再 双击编号文字进行修改。
绘制建筑平面图
操作步骤-制作楼梯间
一、绘制左上角处的楼梯 1.将下端轴线向上偏移120 2.阵列踏步线：13行，行间距280 3.绘制楼梯扶手：梯井宽60，扶手厚60
绘制建筑平面图
操作步骤-制作楼梯间
4.加剖断线 5.画上下行方向线 6.修改成一层楼梯
绘制建筑结构施工图
绘制建筑结构施工图
建筑结构施工图绘制的基础知识 任务一 任务一操作步骤 任务二 任务二操作步骤 作业
绘制建筑结构施工图
建筑结构施工绘制的基础知识
结构施工图的内容 ➢ 结构设计说明：以文字叙述为主，主要说明工程概况、设计的依据、
第9章 室内给排水施工图的绘制
AutoCAD建筑设计与范例应用
实例分析
设计思路分析
在进行给水系统的设计时，应重点考虑：高层、低层建筑的给水区是否 符合规范要求，最不利用水处的水压能否得到保证；给水管道的连接是 否存在回流污染问题；水池、水箱至生活饮用水点的供水管上是否按规 定采取了安全可靠的一次防污染措施；按规定需设中水的项日，是否设 置了中水处理与供水系统，中水水量是否平衡。 在进行排水系统的设计时，应重点考虑：排水系统是否采用了雨、污分 流；雨水斗及其布置是否符合要求；污水立管底部的排水横管的连接是 否满足规范要求，或采取单独出户的措施；水管是否按规范要求设置通 气管及检查口、清扫口。
整理课件11绘制某卫生间给排水平面图autocad建筑设计与范例应用设臵绘图环境设臵绘图环境绘制卫生间蹲便器绘制卫生间蹲便器绘制蹲便器之间的隔板绘制蹲便器之间的隔板绘制污水池和洗脸盆绘制污水池和洗脸盆绘制挂式小便斗绘制挂式小便斗绘制卫生间的排水系统绘制卫生间的排水系统绘制卫生间的给水系统绘制卫生间的给水系统标注管线的管径和编号标注管线的管径和编号整理课件12绘制某卫生间给排水平面图设臵绘图环境设臵绘图环境在使用autocad2007进行卫生间给排水平面图的绘制之前需要先设臵好相应的绘图环境
AutoCAD建筑设计与范例应用
图9-3 插入蹲便器后的效果
图9-2 【插入】对话框 图9-4 男卫生间蹲便器的布置效果
图9-5 女卫生间蹲便器布置效果
图9-6 左侧小卫生间蹲便器布置效果
AutoCAD建筑设计与范例应用
绘制某卫生间给排水平面图
绘制蹲便器之间的隔板
通常情况下，卫生间中各个蹲便器之间都是用隔板隔开的，这样就形成了一个个单独的“小房间”，因此 需要添加隔板以及相应的门。在计算好蹲式大便器之间的距离，并根据该距离制作好了“隔板”图块之后， 直接将其进行调用就可以了。 具体的操作步骤如下： 1.绘制男卫生间的隔板。单击“绘图”工具栏中的“创建块”按钮 ，即可打开【块定义】对话框。 在“名称”框中输入“图块/隔板1”之后，单击“选择对象”按钮 ，选择已绘制出来的隔板图形。2.单击 “拾取点”按钮 ，选择隔板的右下角端点作为插入点之后，单击【确定】按钮，即可将隔板示意图定义为 图块。 3. 单击“绘图”工具栏中的“插入块”按钮 ，即可打开【插入】对话框，在“名称”下拉列表中选择“图 块/隔板1”选项并插入参数（系统默认设置），单击【确定】按钮，根据已知尺寸将“图块/隔板1”图块 插入到指定位置，其中点1是要拾取的插入点，如图9-7所示。 4.绘制女卫生间的隔板。单击“绘图”工具栏中的“插入块”按钮 ，即可打开【插入】对话框，在“名称” 下拉列表中选择“图块/隔板2”选项并插入参数（系统默认设置），单击【确定】按钮，根据已知尺寸将 “图块/隔板2”图块插入到指定位置，其中点1是要拾取的插入点，如图9-8所示。 5.绘制小卫生间的隔板。单击“绘图”工具栏中的“插入块”按钮 ，即可打开【插入】对话框，在“名称” 下拉列表中选择“图块/隔板3”选项并插入参数（系统默认设置），单击【确定】按钮，根据已知尺寸将 “图块/隔板3”图块插入到指定位置，其中点3是要拾取的插入点，如图9-9所示。
CAD施工图详细画法大全
CAD施工图详细画法绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
转载:
遵循平、立、剖的顺序绘制施工图。
一、平面
1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝（变形缝）做法；
2、厨房、卫生间的平面布置，其中包括便器、洗面器、洗浴器，地漏及地漏坡降方向（1%），室内标高（一般低于楼面高0.030m）；
3、阳台的平面布置，包括地漏及地漏坡降方向（1%）、晒衣架、栏杆做法，室内标高（一般低于楼面高0.030m）；
4、每个房间的功能标示；
5、室内外地面标高，楼梯间标高；
6、尺寸标注先注明轴跨距离，再标示清楚细部尺寸；
7、楼梯间平面布置，标示清楚踏步尺寸；梯井一般120-200之间，超过200需加设防护措施。
8、屋面设计排水，分水线位于横跨中线，建筑找坡2%，建筑反坡1%，建筑找坡与建筑反坡交线为积水线，落水管做法；
9、上人屋面应绘出出屋面做法；
10、水箱位置及水箱检修孔、爬梯；
11、檐口做法，选用图集或根据方案要求设计；
12、平面大样索引清楚；
二、立面
1、加立面门窗时，门窗高度除考虑宽度外还要参照楼层高及梁高，玻璃幕墙则还要考虑楼地面的关水（一般100-300高）；
2、立面门窗上表面尽量平齐，保证立面效果；
3、立面门窗高宽差最好不要超过两个建筑模数（300）；
4、门窗外框线稍粗，遇内墙门窗外框用细线。
突出内、外层次；
5、立面尺寸标注尽量标注最近的洞口、分格尺寸，其它未示尺寸用标高和线性标注就近标示清楚；
6、外墙装饰索引说明；
三、剖面
1、剖面要剖到楼梯间；
2、设计楼梯踏步高宽、休息平台宽度，尽量保证两个梯梁之间的宽度不要超过4200m，踏步的高宽要求b+2h<620；
3、表示清楚未剖到的梁、柱、门窗看线；
4、纵向标注标注清楚窗洞尺寸、楼梯踏步尺寸标高及楼层关系，横向标注标注清楚各楼板、梁与轴线之间的关系；
5、详图索引剖视位置要与平面图对应；
四、大样
1、表达清楚大样的所在位置，如楼层标高、与轴线关系；
2、结构形式表达无误；
3、阳台、走廊低于楼地面（一般0.030高）；
设计心得:1.首先注意层高问题，不要给自己找麻烦。
（有一个16米的限制）贮藏室＋五层住宅
2.2＋4x3＋室内外高差<16米
贮藏室＋六层住宅
全地上贮藏室2＋5x2.75＋0.25（室内外高差）<16米
半地上贮藏室1（地下）1.2（地上）＋5x2.8＋0.45（室内外高差）<16米。
以上几种情况都不违反规范，大家选择一下。
另有一种情况，就是顶层为跃层，在上面的基础上可以在增加一层，大多数情况下是上人阁楼。
2.画图
这里就有个顺序问题了，大家也可能有自己的习惯，不过我认为自己的比较好，一般户型确定下来，也就是一天的功夫就可以拿下。
下面就以天正5.5＋AUTO CAD 2002为例，（贮藏室＋五层住宅，2.2＋4x3＋室内外高差<16米）说明一下。
在户型确定的前提下，根据总平面看看这栋楼有几个单元，因为我们根据楼长的大小确定伸缩缝的设置。
先画半个单元，并且先画标准层（户型一样）。
轴线，用单线按户型图画出墙线，单线变墙（240宽），删除不需要的墙；设置门窗洞口，一般设置：
M-1 入户门 1000x2100
M-2 内门（卧室书房）900X2100
M-3 厨房门 800X2100
M-4 卫生间门 800X2100
M-5 阳台门（推拉门） 2100x2600
C-1 主卧室窗 1800X1700,窗台900
C-2 次卧室书房窗 1500x1700
C-3 厨房窗 1500x1600 窗台高1000
C-4 卫生间窗 900x800 窗台1800
C-5 1200X1600 楼梯间窗户，窗台高1000
C-5 阳台窗户阳台外围长度X1550,窗台高度1050
布置厨房摆设和卫生间摆设，注意厨房操作面板宽度为500，洗面盆面板宽度为550，长度因户型而异；布置洗衣机电冰箱和主要房间空调的位置，因为给排水电气专业需要定位；设置燃气罩和油烟机的位置，设置洗菜池和拖布池的位置，设置大便器和淋浴头的位置，设置毛巾架，肥皂盒卫生纸盒位置；设置壁橱和鞋柜的位置，设置地漏的位置和排水坡度，设置阳台厨房卫生间的高差。
布置各种管线洞口的位置，北方需要供暖，因此需要暖气分户计量。
太阳能洞口，位置卫生间，尺寸300x400；
室内配电箱400x200x120
CATV300X200x120；
室外电源箱500x500x120；
厨房排烟管道井尺寸300x400；
分户计量管道井共用为 500x1200，每户一个为400x800，采用热表箱为
800x600x240；
空调入户洞口,圆洞直径100。
设置室外空调平台，尺寸600x1000，厚度60。
标注房间名称和使用面积；
标注内门窗的洞口尺寸。
镜像生成一个标准单元，添加构造柱，一般外墙各个结点和楼梯四角，尺寸
240x240。
长度超过层高2倍的墙体增设构造柱，最后根据结构图纸更改柱子的设置位置。
楼梯间宽度一般为2600，本例楼梯间宽度可以为2400，注意楼梯间的一些规范，栏杆高度900，（1050水平段顶层），栏杆间距0.11，梯段宽度不小于1米，休息平台宽度宜为1.2米，楼梯间进深一般为5400。
1.2＋9x0.3＋1.5＝5.4。
天正5.5的柱子不能镜像，墙体加粗厚显示错误，可以copy。
复制后得到标准层平面，标注轴线尺寸；关掉轴线层，标注外墙门窗洞口尺寸。
标注图纸名称和比例，插入图框。
复制标准层向上，修改楼梯间和层高标注，得到顶层平面图。
复制标准层向下，修改层高标注，添加雨棚，得到2层平面图。
复制2层平面图，修改楼梯间参数，修改雨棚为坡道，删除阳台，更改洞口名称，修改室内标高，增加室外标高，增加指北针，用PL线沿外墙画闭合线，偏移生成散水，最后得到一层平面图。
复制一层轴线及轴线尺寸和刚才的PL线，向内偏移240生成屋顶女儿墙，向外偏移600，生成屋顶檐口，复制标准层太阳能油烟井和阳台到顶层平面修改，出屋面井高度为600，女儿墙高度为900，在楼梯间设置上人孔，尺寸为600x600。
画出排水方向和坡度以及雨水管的位置。
这样平面就算完成了。
三、关于底层：
1、应注明室外台阶、坡道、明沟；室内外标高。
2、底层若设车库，其外墙门洞口上方应设防火挑檐。
楼梯间等公共出入口同。
3、住宅公共出入口位于开敞楼梯平台下部，应设雨罩等防止物体堕落伤人的安全措施。
4、散水宽度L宜为600~1000mm，当采用无组织排水时，散水的宽度可按檐口线放出200~300mm；坡度可为3%~5%，一般取5%；当散水采用混凝土时，宜按20~30m 间距设置伸缩缝。
散水与外墙之间宜设缝，缝宽可为20~30mm，缝内应填沥青类材料。
散水做法见闽86J901(7/3)，为水泥砂浆散水。
3、明沟宽度一般在200mm左右，图集取200mm或250mm。
套用省标图集应注明深度H的值(单个工程H＝300mm)。
沟底应有0.5%左右的纵坡。
明沟做法见闽86J901(1/4)，为砖砌明沟。
4、勒脚的高度一般为室内地坪与室外地坪的高差，也可以根据立面的需要而提高勒脚的高度尺寸。
外墙勒脚做法见闽97J09(17/49)，采用花岗石面层，高度从室外地坪至室内地坪标高。
5、室外台阶做法见闽86J901(4/7)，为150号砼台阶，12厚水磨石面层。
四、关于标准层：
1、应注明楼面标高；卫生间、阳台降低的标高。
2、铝合金门窗见协91J604，门窗代号及编号标注方法：门窗按其开启形式冠以拼音字母，以资识别，代号如下：M-门；
G-固定式； T-推拉式； P-平开式； C-窗； S-上悬式； H-滑撑式； DM-弹簧门； a-左开； b-右开；
C2-洞口尺寸相同形式不同的窗。
3、胶合板门见闽86SJ601。
4、八层及以下的厨房排风道楼板预留洞尺寸：550×350。
八层及以下的卫生间排风道楼板预留洞尺寸：430×300。
