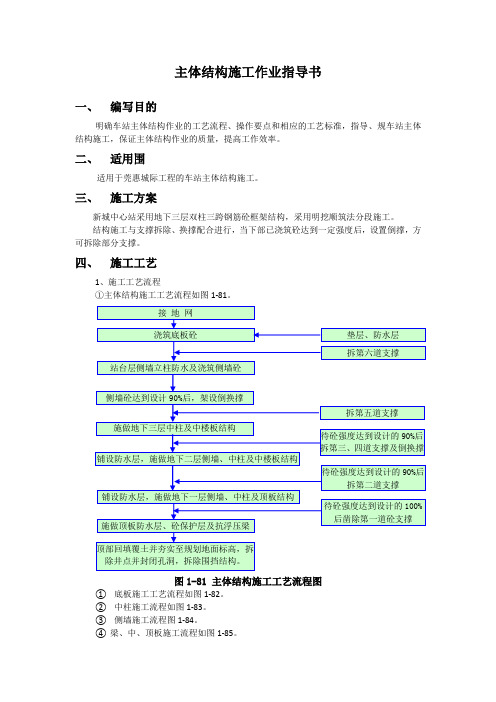

主体结构施工作业指导书一、编写目的明确车站主体结构作业的工艺流程、操作要点和相应的工艺标准，指导、规车站主体结构施工，保证主体结构作业的质量，提高工作效率。
二、适用围适用于莞惠城际工程的车站主体结构施工。
三、施工方案新城中心站采用地下三层双柱三跨钢筋砼框架结构，采用明挖顺筑法分段施工。
结构施工与支撑拆除、换撑配合进行，当下部已浇筑砼达到一定强度后，设置倒撑，方可拆除部分支撑。
四、施工工艺1、施工工艺流程①主体结构施工工艺流程如图1-81。
图1-81 主体结构施工工艺流程图①底板施工工艺流程如图1-82。
②中柱施工流程如图1-83。
③侧墙施工流程图1-84。
④梁、中、顶板施工流程如图1-85。
图1-82 底板施工工艺流程图图1-83 中柱施工流程图图1-84侧墙施工流程图不合格图1-85 梁、中、顶板施工流程图2、施工方案砼全部采用拌合站集中拌合，由搅拌运输车送至现场，砼输送泵车入模，墙体、梁、模板采用大块钢模板，顶板和柱采用竹胶板，插入式和平板振动器振捣密实。
①混凝土垫层施工ⅰ.清除软土、泥浆及浮碴；ⅱ.素混凝土垫层采用整体浇筑施工，人工摊平，平板震捣器捣固，为便于铺贴底板附加防水层，底板垫层捣固密实后找平、收光。
垫层混凝土用自拌混凝土。
ⅲ.当坑有水时，在坑做排水沟、集水井抽干水，如坑底渗水较大，且有一定的动水压力时，应采取抽排水措施，并在减压的情况下铺基底垫层和浇筑封底混凝土ⅳ.基坑封底后，封底混凝土与围护结构间应有足够的强度和承受力来抵坑底板的上浮，以保证混凝土不致破坏，否则采取一定抗浮措施。
②底板施工ⅰ.砼浇注方法采用自拌砼，砼泵输送，采用插入式振捣器人工振捣。
根据灌注速度要求，每次浇注安排1台砼输送泵进行，浇注沿纵向采用“一个坡度、薄层浇注、循序推进、一次到顶”的连续浇注方法。
ⅱ.振捣在每个浇注的前后布置两道振动器，第一道布置在砼卸料点，主要解决上部砼的捣实。
第二道布置在砼坡脚处，确保下部砼捣实，砼浇注向前推进，振动器捣固跟上，确保整个砼体的质量，捣固上层时，插入下层20cm，保证上下层连接。
地铁主体结构施工方案
地铁主体结构施工方案一、引言随着城市的不断发展，地铁作为一种交通系统，在方便市民出行的同时也承担着越来越重要的作用。
地铁主体结构的施工方案对于地铁工程的顺利进行至关重要。
本文将围绕地铁主体结构施工方案展开讨论，分析施工过程中的关键环节和技术要点。
二、地铁主体结构施工过程1.地下空间开挖–地铁主体结构的施工首先需要进行地下空间的开挖，通常会采用盾构法或者开挖法等方式进行。
2.桩基施工–在地下空间开挖完成后，需要进行桩基施工，以确保地铁主体结构的稳固。
3.围护结构施工–围护结构的施工是地铁主体结构的重要部分，包括支撑体系的搭建和围护墙的施工等。
4.地铁站厅及站台施工–地铁站厅和站台是地铁的重要组成部分，施工过程需要考虑乘客的乘降安全和站厅空间的合理利用。
三、地铁主体结构施工技术要点1.地铁隧道施工技术–地铁隧道施工需要考虑地质条件、土层情况等因素，选择合适的施工方法和材料。
2.支撑体系设计–地铁主体结构的支撑体系设计要符合施工要求，确保施工过程中的安全性和稳定性。
3.施工工艺优化–对地铁主体结构施工工艺进行优化，可以提高施工效率，降低成本，确保施工质量。
四、地铁主体结构施工的质量控制1.监测与检测–在地铁主体结构施工过程中，需要进行监测与检测，及时发现问题，保障施工质量。
2.质量验收–地铁主体结构施工完成后，需要进行质量验收，确保施工符合相关标准和要求。
五、总结地铁主体结构的施工方案是地铁工程中至关重要的一环，合理的施工方案可以保障地铁工程的安全、高效、质量。
施工过程中需严格控制技术要点和质量标准，不断优化工艺，提高施工效率和质量，为城市交通发展做出积极贡献。
以上是关于地铁主体结构施工方案的简要介绍，希望对地铁工程相关人员有所帮助。
地铁主体结构施工方案
地铁主体结构施工方案地铁主体结构施工方案一、项目概述本次施工项目为地铁主体结构的施工方案，包括地铁隧道的挖掘、支护、地铁站的建造等工作。
本项目总面积为X万平方米，总投资为X亿元。
二、施工原则1.合理安排施工顺序，确保施工进度和质量；2.保证施工安全，严格按照相关法律法规进行操作；3.确保环保要求，尽量减少对环境的影响。
三、施工内容1.地铁隧道挖掘：采用盾构法进行地铁隧道的挖掘，根据设计要求确定施工方案，保证隧道的准确、平整。
2.地铁隧道支护：根据地质情况，选择合适的支护方法，确保隧道的稳定和安全。
3.地铁站建造：按照设计要求，进行地铁站的建造工作，包括地下车站和地面出入口的建设。
四、施工流程1.前期准备工作：包括项目人员组织，施工设备及材料的准备等。
2.地铁隧道挖掘：根据设计图纸确定地铁隧道的位置和规格，采用盾构法进行挖掘。
3.地铁隧道支护：根据地质情况和设计要求，选择合适的支护方法，进行隧道的支护工作。
4.地铁站建造：按照设计要求，进行地铁站的建造工作，包括地下车站和地面出入口的建设。
5.施工验收和交付：对施工情况进行验收，确保施工质量满足规定要求。
五、安全措施1.严格执行安全生产管理制度，确保施工现场的安全；2.建立安全防护设施，包括施工围挡、防护网等；3.配备专业的安全监管人员，进行施工现场的安全监督和指导；4.加强协调，保证施工过程中各方的安全协作。
六、环保措施1.执行相关环保法规，保证施工过程中的环境影响最小化；2.采取合理的施工措施，减少扬尘、噪音等污染；3.加强施工现场的环境保护监管，确保施工过程中不对周边环境造成负面影响。
七、经济效益评估本施工方案经济效益较好，能够满足项目的施工需求。
具体经济效益将在施工过程中进行评估。
以上为地铁主体结构施工方案，经过实施，将能够确保施工顺利进行，保证施工质量和进度，同时也能保护施工现场的安全和环境。
最终达到项目的预期目标。
地铁轨道施工作业指导书

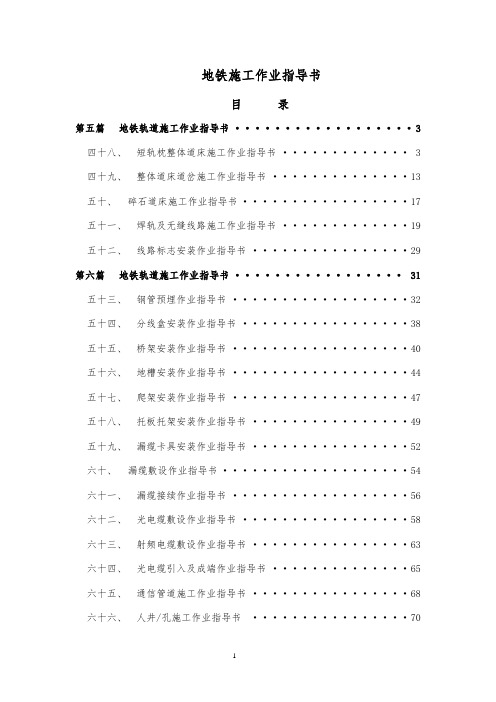

地铁施工作业指导书目录第五篇地铁轨道施工作业指导书 (3)四十八、短轨枕整体道床施工作业指导书 (3)四十九、整体道床道岔施工作业指导书 (13)五十、碎石道床施工作业指导书 (17)五十一、焊轨及无缝线路施工作业指导书 (19)五十二、线路标志安装作业指导书 (29)第六篇地铁轨道施工作业指导书 (31)五十三、钢管预埋作业指导书 (32)五十四、分线盒安装作业指导书 (38)五十五、桥架安装作业指导书 (40)五十六、地槽安装作业指导书 (44)五十七、爬架安装作业指导书 (47)五十八、托板托架安装作业指导书 (49)五十九、漏缆卡具安装作业指导书 (52)六十、漏缆敷设作业指导书 (54)六十一、漏缆接续作业指导书 (56)六十二、光电缆敷设作业指导书 (58)六十三、射频电缆敷设作业指导书 (63)六十四、光电缆引入及成端作业指导书 (65)六十五、通信管道施工作业指导书 (68)六十六、人井/孔施工作业指导书 (70)六十七、管道管线部分作业指导书 (73)六十八、出线面板成端安装作业指导书 (75)六十九、传输系统室内安装配线作业指导书 (77)七十、公务电话系统室内安装配线作业指导书 (80)七十一、区间电话插销盒作业指导书 (83)七十二、专用电话系统室内安装配线作业指导书 (85)七十三、道岔电话安装作业指导书 (88)七十四、无线系统室内安装配线作业指导书 (90)七十五、无线天线安装作业指导书 (92)七十六、铁塔及天馈线安装作业指导书 (94)七十七、广播系统室内安装配线作业指导书 (97)七十八、广播终端安装作业指导书 (99)七十九、停车场扬声器安装作业指导书 (101)八十、时钟系统室内安装配线作业指导书 (103)八十一、室内时钟安装作业指导书 (105)八十二、停车场时钟安装作业指导书 (107)八十三、闭路电视监视系统室内安装配线作业指导书 (109)八十四、视频监视终端安装作业指导书 (112)八十五、集中监控系统室内安装配线作业指导书 (115)八十六、电源系统室内安装配线作业指导书 (118)八十七、办公自动化系统室内安装配线作业指导书 (121)八十八、办公自动化系统综合布线及成端作业指导书 (123)第五篇地铁轨道施工作业指导书四十八、短轨枕整体道床施工作业指导书1、适用范围适用于地铁短轨枕整体道床的施工。
西安地铁三号线施工竖井开挖作业指导书(四分公司)
西安地铁三号线一期工程施工竖井开挖作业指导书建议增加竖井控制测量相关内容。
西安地铁三号线TJSG—8标项目经理部2012年7月9日目录1.工程概况 ........................................................................................ - 4 -2.目的 ............................................................................................... - 4 -3.适用范围 ........................................................................................ - 4 -4。
编制依据...................................................................................... - 4 -5。
技术标准及要求 ........................................................................... - 5 -6.施工程序及工艺流程....................................................................... - 6 -7.施工方法 ........................................................................................ - 6 -7。
1围护桩结构施工 (7)7.2盾构吊出井施工 (9)8.机具设备配置 ............................................................................... - 16 -9.材料要求 ...................................................................................... - 17 -10。
轨道交通地铁站附属主体结构施工方案
轨道交通地铁站附属主体结构施工方案一、项目概述本施工方案适用于轨道交通地铁站的附属主体结构施工，包括地下结构、地面结构和站台层等。
施工目标是按照设计要求，确保工程质量和安全，保证施工进度。
二、施工前准备工作1.制定施工组织设计方案，明确施工流程、工序和工期。
2.编制施工方案，包括设计变更、标准规范等。
3.获取施工图纸和相关文件，制定材料和设备采购计划。
4.安排人员进行技术培训，确保施工人员掌握相关技能和安全知识。
三、施工过程1.地下结构施工(1)开挖基坑：根据设计要求，采用土方开挖和爆破开挖等方式，确保基坑的稳定性。
(2)基础施工：根据设计图纸，进行地基处理和基础施工，如浇筑混凝土基础、建造墙体等。
(3)地下结构施工：按照设计要求，进行地下结构的施工，如梁柱安装、墙体砌筑等。
(4)地下通道施工：根据设计要求，进行地下通道的施工，包括通道的建造和通风设备的安装等。
2.地面结构施工(1)建筑物施工：按照设计要求，进行地面建筑物的施工，如站厅、出入口等。
(2)站外设施施工：根据设计要求，建设站外设施，如人行天桥、广场等。
(3)车辆停放区施工：建造地面车辆停放区，确保停放区的功能和安全。
3.站台层施工(1)地铁站台施工：按照设计要求，进行地铁站台的施工，包括站台的建造、道岔铺设等。
(2)站台层设备施工：安装站台层的各种设备，如安检设备、候车座椅等。
(3)防护措施：确保施工现场的安全，设置相关防护设施，如安全网、防护栏等。
四、质量控制1.施工前，对材料和设备进行检查，确保其质量和性能符合要求。
2.施工过程中，按照标准规范进行施工，确保质量和安全。
3.施工结束后，进行验收检查，确保工程达到设计要求。
五、安全保障1.施工人员必须具备相关的证件和培训合格证书，严格遵守安全操作规程。
2.设置安全警示标识，对施工现场进行合理划分和封闭，确保人员和设备的安全。
3.安排专人负责施工现场的安全监督，及时解决安全问题。
六、环境保护1.对施工现场进行合理划分和整理，确保环境卫生。
地铁站主体结构工程施工方案
地铁站主体结构工程施工方案一、前言地铁站作为城市交通重要枢纽之一，其主体结构工程施工方案对于地铁线路的运营和城市交通的发展至关重要。
本文将从地铁站主体结构施工方案的整体规划、施工流程和质量控制等方面进行详细阐述。
二、施工准备阶段1. 地铁站主体结构工程施工方案的制定在施工前，需要制定详细的施工方案。
这包括施工进度计划、施工方法、安全措施、人员配置等内容。
施工方案需符合相关法规标准，并经过专业工程师和团队的讨论和研究批准。
2. 施工设备和材料准备在施工前，需要准备好各类施工设备和材料，如塔吊、混凝土搅拌站、钢筋等。
确保设备完好，材料质量符合标准，以确保施工顺利进行。
三、施工过程1. 基坑开挖地铁站主体结构工程的施工从基坑的开挖开始。
需要按照设计图纸要求进行基坑开挖，并严格控制开挖过程中的地质变化和水位情况，确保施工安全。
2. 主体结构浇筑主体结构包括地铁站的墙体、框架和柱子等部分。
在浇筑主体结构时，需要严格按照设计要求进行操作，确保结构的稳固和承载能力。
3. 竣工验收地铁站主体结构工程施工完成后，需要进行竣工验收。
验收包括结构质量检查、安全隐患排查等内容，确保地铁站主体结构的安全可靠性。
四、质量控制1. 施工过程监控在施工过程中，需要不断监控施工质量和进度。
定期检查工程质量，及时发现和解决施工中的问题，确保地铁站主体结构工程质量符合要求。
2. 质量检测对地铁站主体结构工程的各个环节进行质量检测，包括材料检测、混凝土强度检测、焊接质量检测等。
确保每个细节都符合标准要求。
五、总结地铁站主体结构工程施工方案的制定和执行是地铁建设中至关重要的一环。
只有严格按照设计要求和施工方案进行操作，才能保证地铁站主体结构工程的质量和安全。
希望本文提供的施工方案内容对相关从业人员有所帮助，促进地铁建设的顺利进行。
地铁盾构施工作业指导书
地铁盾构施工作业指导书地铁盾构施工作业指导书前言本作业指导书根据沈阳地铁施工的相关经验，结合股份公司施工工艺手册、《盾构技术理论与实践》及相关施工规范，并以石家庄地铁为施工背景编写。
本作业指导书主要适用于土压平衡盾构机，并可做作泥水盾构施工参考。
目录一、适用范围 (1)二、编制依据及编制原则 (1)2.1 编制依据 (1)2.2 编制原则 (1)三、作业准备 (2)3.1 技术准备 (2)3.2人员配备 (2)3.3物资、设备准备 (3)3.4施工现场准备 (3)3.5其它准备 (3)四、技术要求 (4)4.1 原材料及其它材料要求 (4)4.2管片检验要求 (4)五、施工工艺流程 (5)5.1 盾构井端头处理 (5)5.1.1 作业内容 (5)5.1.2 工艺流程图 (6)5.1.3 工序步骤 (7)5.1.4 工艺装备 (10)5.1.5 人员组织 (11)5.1.6施工质量检查、检验验收 (12)5.2 盾构机组装、调试施工 (14) 5.2.1 作业内容 (14)5.2.2 工艺流程图 (14)5.2.3 施工工艺 (14)5.2.4 质量控制措施 (24)5.2.5 设备工具配置 (24)5.2.6 人员配置 (27)5.2.7 安全生产保证措施 (28)5.3 盾构洞门破除施工 (29)5.3.1 作业内容 (29)5.3.2 工艺流程图 (29)5.3.3 施工工艺 (29)5.3.4 施工机械及工艺装备 (30) 5.3.5 劳务组织 (30)5.3.6 安全生产及环境保护 (31) 5.3.7质量控制措施 (31)5.4 土压平衡盾构始发施工 (32) 5.4.1 作业内容 (32)5.4.2 工艺流程图 (32)5.4.3 工序步骤及质量控制措施 (33) 5.4.4 材料需求 (38)5.4.6 安全生产及环境保护 (40) 5.4.7 质量标准及验收方法 (42) 5.5 土压平衡盾构施工工艺 (44) 5.5.1 工艺概述 (44)5.5.2 工艺流程图 (44)5.5.3 施工工艺 (46)5.5.4 劳务组织 (46)5.5.5 安全生产及环境保护 (47) 5.5.6质量控制措施 (49)5.5.7 质量标准及验收方法 (51) 5.6盾构到达施工 (51)5.6.1作业内容 (51)5.6.2工艺流程图 (52)5.6.3 施工工艺 (53)5.6.4 材料及设备 (59)5.6.5 劳务组织 (60)5.6.6 安全生产及环境保护 (61) 5.7 常压开仓施工 (62)5.7.1 工艺概述 (62)5.7.2 工艺流程图 (63)5.7.3 施工工艺 (63)5.7.4 常压开仓设备及材料 (65) 5.7.5 常压开仓劳务组织 (65) 5.7.6 安全生产保证措施 (66) 5.7.7质量控制说明 (67)5.8 盾构带压进仓作业工艺 (69) 5.8.1 工艺概述 (69)5.8.2 工艺流程图 (69)5.8.3 施工工艺 (70)5.8.4 工艺装备 (74)5.8.5 劳务组织 (75)5.8.6 安全生产保证措施 (75) 5.8.7 质量控制说明 (76)5.9 盾构穿越特殊地段施工 (77) 5.9.1 工艺概述 (77)5.9.2 工艺流程图 (78)5.9.3 施工工艺 (78)5.9.4施工机械及工艺装备 (79) 5.9.5劳务组织 (80)5.9.6 安全生产及环境保护 (80) 5.9.7 质量控制措施 (83)5.10 管片安装工艺 (86)5.10.1 作业内容 (86)5.10.3 施工工艺 (86)5.10.4工艺装备 (88)5.10.5 劳务组织 (89)5.10.6 安全生产保证措施 (89)5.11 管片缺陷处理 (91)5.11.1 作业内容 (91)5.11.2 工艺流程图 (92)5.11.3 施工工序步骤 (93)5.11.4 作业组织 (105)5.11.5 安全生产及环境保护 (106) 5.11.6 质量控制 (108)5.12 壁后注浆施工工艺 (108)5.12.1 作业内容 (108)5.12.2 工艺流程及管理程序图 (108) 5.12.3 施工工艺 (110)5.12.4施工机械及工艺装备 (119) 5.12.5 劳务组织 (121)5.12.6 安全生产及环境保护 (123) 5.12.7 质量控制措施 (124)5.13 监控量测 (125)5.13.1 作业内容 (125)5.13.2 工艺流程图 (125)5.13.3 施工工艺步骤 (125)5.13.4 工艺装备 (132)5.13.5 作业组织 (132)5.13.6 安全生产保证措施 (132)5.13.7 质量控制措施 (133)5.14 控制测量 (133)5.14.1 作业内容 (133)5.14.2 工艺流程图 (134)5.14.3 施工工艺步骤 (134)5.14.4 人员组织 (139)5.14.5 安全生产保证措施 (139)地铁盾构隧道施工工艺作业指导书一、适用范围本作业指导书适用于在黏土层、砂土层及砂砾层施工的土压平衡盾构机的施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地铁工程主体结构施工作业指导书
1 目的
明确主体施工作业工艺流程、操作要点和相应的工艺标准。
2 编制依据
2.1.国家及地方现行规范及技术规程、标准：
（1）GB50204—2002混凝土结构工程施工质量验收规范（2）GB50299-1999 地下铁道工程施工及验收规范
2.2. 明挖主体结构施工图。
3 适用范围
川师车辆段与综合基地主体及围护结构施工作业。
4 施工方法及要点
4.1接地网工程
4.1.1工艺流程
接地网施工流程见图4-1。
图4-1接地网施工流程图
4.1.2施工方法
在每段土方开挖至设计标高后，测量放线出垂直接地体及水平接地网位置。
水平接地网采用人工挖槽埋设，垂直接地体采用地质钻机造孔埋设。
垂直接地体与水平接地网在敷设的同时在周边施放降阻剂，使降阻剂包裹接地体，降低电阻。
为使接地网形成连通回路，垂直、水平接地体交叉处均采取气焊法将其焊牢。
4.1.3施工技术措施
（1）接地网在车站底板垫层下的埋设深度不小于0.6m，若底板垫层底部标高有变化，仍保持0.6m的相对关系。
（2）接地网的引出线，要求引出车站底板以上0.5m。
为防止结构钢筋发生电化学腐蚀，必须用绝缘热缩带进行绝缘处理，为防止地下水沿引出线渗入地底结构，引出线上还安设止水环，防水参照穿墙管做法。
（3）接地引出线必须妥善保护，严防断裂和人为破坏。
（4）每一节段接地网施工完备后进行接地电阻测试，如不满足相关标准要求，则视具体情况进行处理。
（5）水平接地网沟用粘性土回填密实后方可进行下道工序的施工。
4.2垫层施工
4.2.1垫层施工根据土方开挖及主体结构施工分段方案分段施工，基底接地网部分施工完成并验收完毕后，及时施工垫层封底。
4.2.2垫层砼由商品砼供应商直接运送到工地基坑外侧地面下放位置，用梭槽梭放到固定在支撑上的砼料斗内，利用砼自重作用，经串桶下落，串桶下口距基底高度1～1.2m，人工推斗车接满砼转运到垫层砼浇筑点。
砼浇筑前须将梭槽、漏斗及串桶湿润。
人工摊平，插入式和平板震捣器捣固。
为便于铺贴底板附加防水层，底板垫层捣固密实后抹平、抹光。
4.2.3垫层施工前需对基坑底受水浸泡形成软土或泥浆的部分清除干净，对局部超挖部位采用砾石、砂、碎石或素砼回填。
4.2.4垫层砼摊铺根据预先埋设的标高控制桩控制面层高度，垫层厚度及强度满足设计要求，面层应无蜂窝、麻面、裂缝。
4.2.5对地下水丰富部位，垫层施工前设碎石垫层和盲沟。
4.3内部结构施工
车站主体内部结构施工主要包括：站厅层：主要包括由公共区（非付费区、付费区）和车站管理设备区；站台层：主要包括安全门设备室、公共卫生间、污水泵房、照明配电室等房间。
主体结构完工并经验收合格后，建筑施工与安装工程可同时进行。
主体完工后，应尽快组织站台板、楼梯等结构的施工，为
建筑装修及安装尽早提供作业条件。
建筑施工时各层可平行流水组织进行。
总体施工流程
图4－2 车站及通道建筑施工总体流程图
4.3.1砌体工程
（1）施工工艺流程
本工程同时存在承重墙和加气混凝土砌块充填墙的施工，应分别参照相应规范控制施工。
施工时设置皮树杆，严格控制砌体的灰缝厚度、垂直度、平整度、砂浆饱满度。
砖块提前湿润，按
设计要求设置拉结筋、构造柱、腰梁，填充墙体上端封口应按规范要求砌筑，不得平砖封顶。
图4－3砌体工程施工工艺流程图
图4－4 砌筑施工工艺流程图
（2）施工技术要点
①砌体位置正确，中线、标高准确与轴线相应位置精确。
②承重砖墙采用“三一”砌法，充填墙严禁碎砖上墙。
③充填墙砌块施工排块及构造要求应依照《非承重混凝土小型砌块砌体工程技术规程》。
④按设计要求设置构造柱和砌体混凝土腰梁，构造主筋锚入主体框架结构长度不小于35d。
（3）施工方法
砌筑前清除杂物。
采用双面挂线砌筑法，保证其灰缝厚度及平整度。
在门窗洞口采用机砖补砌。
砌体的斜槎长度与高度比应按砖的规格尺寸确定，如临时间断处留斜槎确有困难，除转角处，也可留直槎，但必须做成阳槎并加设拉结筋。
框架结构填充墙应与框架中预埋的拉结筋连接。
隔墙和填充墙的顶面与上部结构接角处宜用侧砖或立砖斜砌挤紧。
施工时需在墙中留置临时洞口，其侧边离交接处的墙不应小于50cm，洞口顶部宜设置过梁。
门窗处理：在砌筑时应将固定门框的木砖埋入墙体，每边摆放4块，门框距上口20 cm处一个，距地面20cm 处一个，中间两块均分。
当门窗口过梁部位宽度小于500mm时又无钢筋砼带，可采用三个砌块加工成楔形，用粘结砂浆事先粘结成过梁形状，经自然养护2天后使用，当大于500mm时上口要做成现浇砼过梁。
楼板的底部（梁底），如有拉结筋，应与砌体拉结，当无预留拉结筋时，可在梁板底部斜砌一排红机砖并与梁板底挤严，用砂浆嵌填密实以保证砌体顶部稳定牢固。
4.3.2抹灰工程
车站砌体墙面装修前，需根据不同装修标准进行抹灰作为墙面的基层。
（1）工艺流程
基层处理→套方→做灰饼→抹底灰→抹中层灰→面层压光。
（2）操作要点
基层处理：先用钢刷将墙面满刷一遍，然后浇水湿润。
按规矩做灰饼冲筋。
在地面上用方尺规方，接着在距墙角约100mm处，用线坠吊直，弹出垂直线以此垂直为准，弹出墙角处两墙上的抹灰厚度，以此确定灰饼厚度。
根据灰饼冲筋。
外墙抹灰垂直用经纬仪辅以线坠控制，水平方向拉通线。
高级抹灰分三遍进行，先抹底层灰，在抹灰前一天用水把墙面浇透，在标筋间抹5－8mm厚的底灰，待6成干时，抹中层灰，厚度以标筋为准，用木杠刮平木抹子搓压密实，当中层灰6－7成干时，开始抹面层灰，用铁抹子压实赶光，阴阳角处用方尺找方。
墙体抹灰厚度超过30mm，必须用射钉固定铅丝网，分层抹灰。
4.3.3门窗工程
（1）结构工程已完，经过验收达到合格标准，已办理了工种之间交接检。
（2）按图示尺寸弹好窗中线及+50cm的标高线，核对门窗口预留尺寸及标高是否正确，如不符，应提前进行处理。
（3）检查原始结构施工时门窗两侧预留铁件的位置是否正确，是否满足安装需要，如有问题应及时调整。
（4）开包检查核对门窗规格、尺寸和开启方向是否符合图
纸要求；检查门窗框扇角梃有无变形，玻璃及零、附件是否损坏，如有破损，应及时修复或更换后方可安装。
（5）提前准备好安装脚手架，并搞好安全防范。
（6）安装程序
木门：立框→校正→固定门框→安装门扇→塞填缝隙
钢门：检查预埋件→安门窗→临时固定→校正→固定→塞填缝隙
安装门窗必须采取预留洞口的方法，严禁采用边安装边砌口或先安装后砌口。
木门固定采用预埋木砖固定，塑钢与不锈钢门窗采用焊接、膨胀螺栓或射钉等方式，但砖墙严禁用射钉固定。
安装过程中应及时清理门窗表面的水泥砂浆、密封膏等，以保护表面质量。
木门安装
（1）木门框及门扇表面应净光或砂磨，不得有刨痕、毛剌和锤印，框、扇的线型符合设计要求。
割角及拼缝应严实平整。
（2）木门框安装前应校正规方，钉好斜拉条，用钉子固定于砌在墙内的木砖上，每边固定点不少于2处。
框与墙体缝隙用水泥砂浆填密实。
（3）门扇通过合页和螺丝固定于门框上。
钢门窗安装
（1）塑钢与不锈钢门窗安装时，先把门窗在洞口内摆正，用木楔临时固定，横平竖直。
校验标高和垂直度正确后，门窗地脚与预埋件采用焊接或膨胀螺栓连结牢固。
（2）墙面装饰后安装零附件，门窗涂料干燥后安装密封条。
4.3.4门窗施工成品保护
（1）抹水泥砂浆嵌塞门窗缝以前，应先在门窗上贴纸或用塑料薄膜遮盖保护，以防门窗框被水泥污染后变色。
（2）门窗框四周嵌塞密封胶时，操作应认真仔细，以防胶液污染门窗。
（3）室内垃圾、杂物及浆水等，严禁从门窗口外倒。
（4）不能将门窗框作为架子的支点承重。
室内运输不要撞坏门窗框。
作为主要运料口的门框口边，应用木板保护，防止碰撞。
（5）门窗安装时不应在门框上打火引弧，防止烧伤门边。
