【CN209592355U】一种电缆接头【专利】

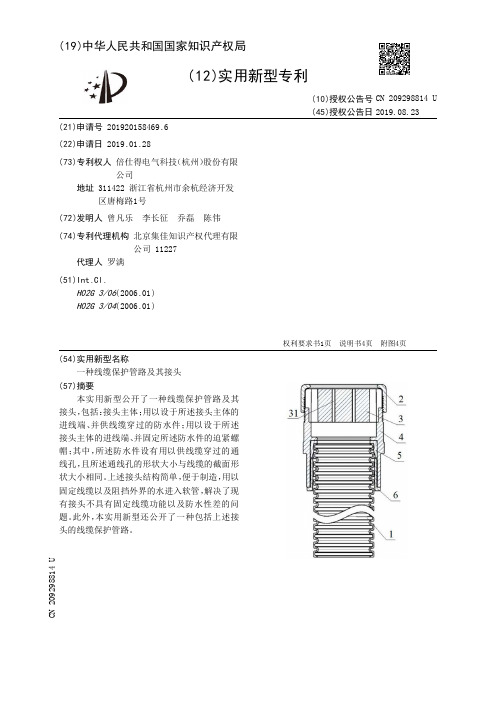

【CN209298814U】一种线缆保护管路及其接头【专利】
权利要求书1页 说明书4页 附图4页
CN 209298814 U
CN 209298814 U
权 利 要 求 书
1/1 页
1 .一种接头，其特征在于，包括： 接头主体(4) ； 用以设于所述接头主体(4)的进线端、并供线缆穿过的防水件(3) ； 用以设于所述接头主体(4)的进线端、并固定所述防水件(3)的迫紧螺帽(2) ； 其中，所述防水件(3)设有用以供线缆穿过的通线孔(31) ，且所述通线孔(31)的形状大 小与线缆的截面形状大小相同。 2 .根据权利要求1所述的接头，其特征在于，所述迫紧螺帽(2)进线端的端口设有圆倒 角。 3 .根据权利要求2所述的接头，其特征在于，还包括： 用以设于所述接头主体(4)的连接端的密封圈 (5) ； 用以设于所述接头主体(4)的连接端以固定所述密封圈(5)和软管(1)的固定端子(6)。 4 .根据权利要求3所述的接头，其特征在于，所述接头主体(4)的连接端设有卡孔(43) ； 所述固定端子 (6) 设有 用以 卡接于所述卡孔 (43)的 外卡钩 (61) 和用以 卡接于软管 (1) 凹陷 部分的内卡钩(62)。 5 .根据权利要求1至4任一项所述的接头，其特征在于，所述防水件(3)还设有沿其厚度 方向贯通并连通其外边缘和全部所述通线孔(31)、用以供线缆安装于所述通线孔(31)的切 缝(32)。 6 .根据权利要求5所述的接头，其特征在于，所述接头主体(4)具体为直线型接头主体。 7 .根据权利要求5所述的接头，其特征在于，所述接头主体(4)具体为直角型接头主体。 8 .一种线缆保护管路，其特征在于，包括： 用以套装线缆的软管 (1) ； 与所述软管(1)相连、如权利要求1至7任一项所述的接头。
( 57 )摘要 本实 用新型公 开了一 种线缆保 护管路 及其
【CN209929875U】一种方便卡接电缆的线扣【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920392172.6(22)申请日 2019.03.26(73)专利权人 安徽省友联电力电子工程有限公司地址 230000 安徽省合肥市高新区科学大道100号(72)发明人 林雪松 (74)专利代理机构 合肥律众知识产权代理有限公司 34147代理人 黄景燕(51)Int.Cl.H02G 3/02(2006.01)(54)实用新型名称一种方便卡接电缆的线扣(57)摘要本实用新型公开了一种方便卡接电缆的线扣，包括卡套、卡扣和连接线，卡套内开设有卡槽，卡槽内侧壁上对称开设有滑槽，滑槽内分别滑动连接有第一滑块，两个第一滑块固定连接有同一个挡条的两端，挡条铰接有第一连动杆和第二连动杆，第一连动杆和第二连动杆的另一端贯穿卡槽的内侧壁上开设的条形孔到达卡套内部开设的空腔内并分别固接有第二滑块，两个第二滑块的相远离端面分别固接有第一抵触杆，两个第一抵触杆的远离端分别抵触连接有第二抵触杆的一端，第二抵触杆的另一端抵触连接有限位块，限位块的一端穿过空腔侧壁到达卡槽内部。
本实用新型结构简单，操作便捷，能够很好的解决现有技术中线缆固定卡扣不方便卡接的缺点，具有较强的实用性。
权利要求书1页 说明书3页 附图2页CN 209929875 U 2020.01.10C N 209929875U权 利 要 求 书1/1页CN 209929875 U1.一种方便卡接电缆的线扣，包括卡套（1）、卡扣（2）和连接线（3），所述卡套（1）通过连接线（3）连接有卡扣（2）；其特征在于：所述卡套（1）内开设有卡槽（4），所述卡槽（4）内侧壁上对称开设有滑槽（7），所述滑槽（7）内分别滑动连接有第一滑块（8），两个所述第一滑块（8）固定连接有同一个挡条（9）的两端，所述挡条（9）上分别铰接有第一连动杆（11）和第二连动杆（12）的一端，所述第一连动杆（11）和第二连动杆（12）的另一端贯穿卡槽（4）的内侧壁上开设的条形孔到达卡套（1）内部开设的空腔内并分别固定连接有第二滑块（13），两个所述第二滑块（13）通过第一弹簧（10）弹性连接；两个所述第二滑块（13）的相远离端面分别固定连接有第一抵触杆（15），两个所述第一抵触杆（15）的相远离端为楔形结构，两个所述第一抵触杆（15）的相远离端分别抵触连接有第二抵触杆（17）的一端，所述第二抵触杆（17）通过第二弹簧（16）弹性连接在空腔侧壁上，所述第二抵触杆（17）远离第二弹簧（16）的一端为楔形结构，所述第二抵触杆（17）的另一端抵触连接有限位块（19），所述限位块（19）通过第三弹簧（18）弹性连接在空腔侧壁上，所述限位块（19）的一端穿过空腔侧壁到达卡槽（4）内部；所述卡扣（2）靠近卡套（1）的一端固定连接有卡块（5），所述卡块（5）上开设有限位槽（6），所述限位槽（6）与限位块（19）相匹配。

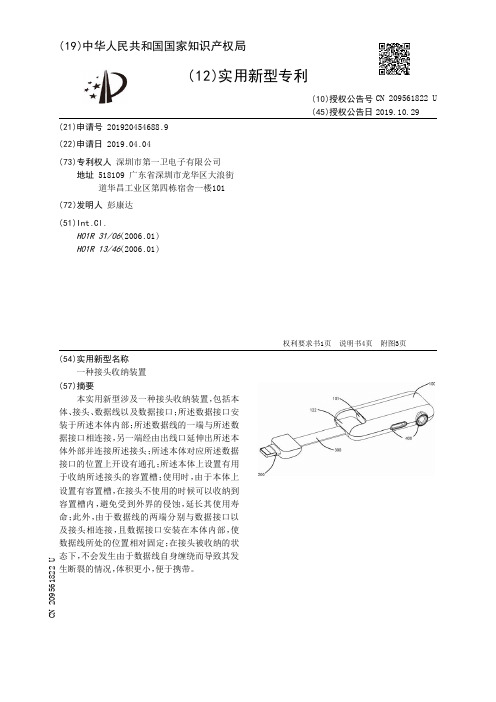

【CN209561822U】一种接头收纳装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920454688.9(22)申请日 2019.04.04(73)专利权人 深圳市第一卫电子有限公司地址 518109 广东省深圳市龙华区大浪街道华昌工业区第四栋宿舍一楼101(72)发明人 彭康达 (51)Int.Cl.H01R 31/06(2006.01)H01R 13/46(2006.01)(54)实用新型名称一种接头收纳装置(57)摘要本实用新型涉及一种接头收纳装置，包括本体、接头、数据线以及数据接口；所述数据接口安装于所述本体内部；所述数据线的一端与所述数据接口相连接，另一端经由出线口延伸出所述本体外部并连接所述接头；所述本体对应所述数据接口的位置上开设有通孔；所述本体上设置有用于收纳所述接头的容置槽；使用时，由于本体上设置有容置槽，在接头不使用的时候可以收纳到容置槽内，避免受到外界的侵蚀，延长其使用寿命；此外，由于数据线的两端分别与数据接口以及接头相连接，且数据接口安装在本体内部，使数据线所处的位置相对固定；在接头被收纳的状态下，不会发生由于数据线自身缠绕而导致其发生断裂的情况，体积更小，便于携带。
权利要求书1页 说明书4页 附图3页CN 209561822 U 2019.10.29C N 209561822U1.一种接头收纳装置，其特征在于，包括：本体、接头、数据线以及数据接口；所述数据接口安装于所述本体内部；所述数据线的一端与所述数据接口相连接，另一端经由出线口延伸出所述本体外部并连接所述接头；所述本体对应所述数据接口的位置上开设有通孔；所述本体上设置有用于收纳所述接头的容置槽。
2.如权利要求1所述的接头收纳装置，其特征在于，所述接头包括：电性端子、电路板以及防护套；所述电性端子以及所述数据线分别与所述电路板相连接；所述电路板安装于所述防护套的内部，当所述接口被收纳在所述容置槽中的时候，述防护套与所述本体活动接触。
【CN209526459U】一种变压器低压线缆支架【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920460174.4(22)申请日 2019.04.08(73)专利权人 长春龙源电力设备有限公司地址 130033 吉林省长春市二道经济技术开发区南通路177号(72)发明人 陈刚 吴伟 杨颖 曲锋 周永华 杨鹏宇 曹世奇 连达静 董福柱 (74)专利代理机构 沈阳维特专利商标事务所(普通合伙) 21229代理人 甄玉荃(51)Int.Cl.H02G 3/04(2006.01)(54)实用新型名称一种变压器低压线缆支架(57)摘要本实用新型公开了一种变压器低压线缆支架，包括：支撑架、调整支撑机构和螺栓组件，所述螺栓组件位于支撑架两侧、用来与变压器本体侧表面进行连接，所述调整支撑机构位于所述支撑架上、根据线缆位置进行调整支撑。
该变压器低压线缆支架为一种安装比较方便，便于根据不同的情况进行调整支撑的位置，保护低压线缆与变压器之间具有确定距离，有效的保护低压线缆，也便于调整低压线缆的收放长度的装置。
权利要求书1页 说明书3页 附图3页CN 209526459 U 2019.10.22C N 209526459U权 利 要 求 书1/1页CN 209526459 U1.一种变压器低压线缆支架，其特征在于，包括：支撑架（1）、调整支撑机构和螺栓组件（2），所述螺栓组件（2）位于支撑架（1）两侧、用来与变压器本体侧表面进行连接，所述调整支撑机构位于所述支撑架（1）上、根据线缆位置进行调整支撑，所述调整支撑机构主要由设置在支撑架（1）上且沿着所述支撑架（1）长度方向进行移动的移动承载架（3）、加工在所述移动承载架（3）下表面的若干个条形插孔、套装在所述支撑架（1）上且伸入一对所述条形插孔内的限位件（4）、套装在限位件（4）上用以过盈填充条形插孔的密封条（5）、设置在移动承载架（3）上用以支撑线缆的弹性承载架（6）、套装在所述弹性承载架（6）上两端且与所述移动承载架（3）上表面相连接的一对调整带（7）、设置在移动承载架（3）上表面用以收紧每个所述调整带（7）两端的一对调整滚轮（8）、设置在其中一对所述调整滚轮（8）上的锁定件（9）、设置在弹性承载架（6）上表面用以固定线缆的若干个夹手（10）组成。

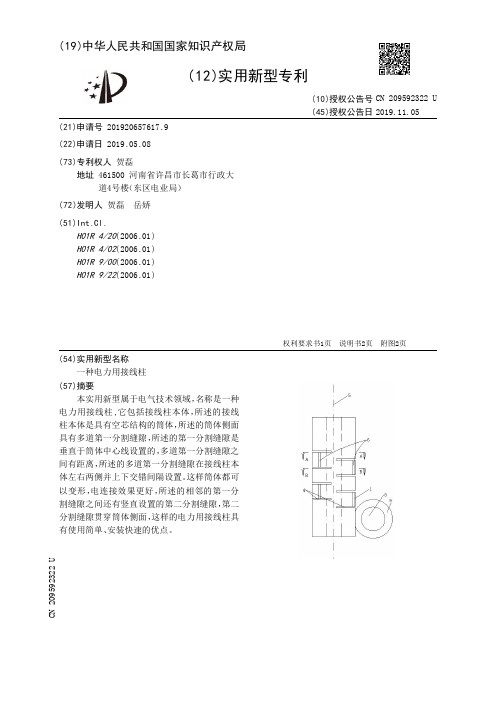

【CN209592322U】一种电力用接线柱【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920657617.9(22)申请日 2019.05.08(73)专利权人 贺磊地址 461500 河南省许昌市长葛市行政大道4号楼（东区电业局）(72)发明人 贺磊 岳娇 (51)Int.Cl.H01R 4/20(2006.01)H01R 4/02(2006.01)H01R 9/00(2006.01)H01R 9/22(2006.01)(54)实用新型名称一种电力用接线柱(57)摘要本实用新型属于电气技术领域，名称是一种电力用接线柱,它包括接线柱本体，所述的接线柱本体是具有空芯结构的筒体，所述的筒体侧面具有多道第一分割缝隙，所述的第一分割缝隙是垂直于筒体中心线设置的，多道第一分割缝隙之间有距离，所述的多道第一分割缝隙在接线柱本体左右两侧并上下交错间隔设置。
这样筒体都可以变形，电连接效果更好，所述的相邻的第一分割缝隙之间还有竖直设置的第二分割缝隙，第二分割缝隙贯穿筒体侧面，这样的电力用接线柱具有使用简单、安装快速的优点。
权利要求书1页 说明书2页 附图2页CN 209592322 U 2019.11.05C N 209592322U权 利 要 求 书1/1页CN 209592322 U1.一种电力用接线柱,它包括接线柱本体，所述的接线柱本体是具有空芯结构的筒体，其特征是：所述的筒体侧面具有多道第一分割缝隙，所述的第一分割缝隙是垂直于筒体中心线设置的，多道第一分割缝隙之间有距离。
2.根据权利要求1所述的电力用接线柱，其特征是：所述的多道第一分割缝隙在接线柱本体左右两侧并上下交错间隔设置。
3.根据权利要求1或2所述的电力用接线柱，其特征是：所述的相邻的第一分割缝隙之间还有竖直设置的第二分割缝隙，第二分割缝隙贯穿筒体侧面。
4.根据权利要求3所述的电力用接线柱，其特征是：所述的第二分割缝隙和筒体侧面具有相交点，第二分割缝隙所在的面和相交点的切面呈现的夹角是锐角。

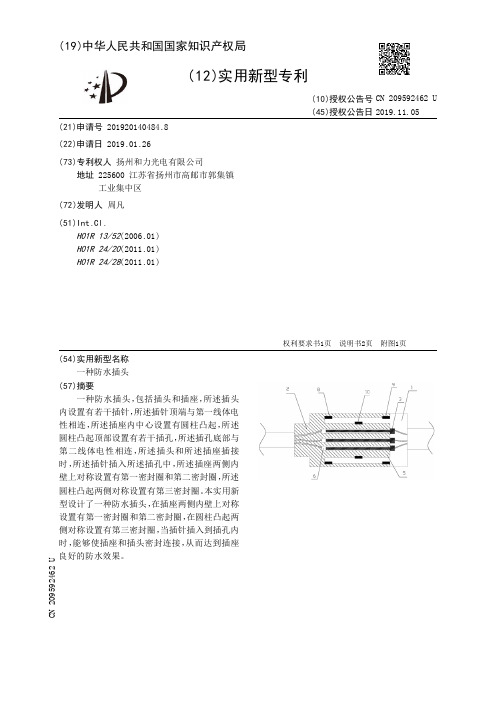

【CN209592462U】一种防水插头【专利】
附图说明 [0008] 图1是本实用新型的结构图； [0009] 图2是本实用新型的剖视图。 [0010] 附图中：1 .插头；2 .插座；3 .插针；4 .第一线体；5 .圆柱凸起；6 .插孔；7 .第二线体； 8 .第一密封圈；9 .第二密封圈；10 .第三密封圈。
具体实施方式 [0011] 一种防水插头，包括插头1和插座2，插头1内设置有若干插针3，插针3顶端与第一 线体4电性相连，插座2内中心设置有圆柱凸起5，圆柱凸起5顶部设置有若干插孔6，插孔6底 部与第二线体7电 性相连 ，插头1和插座2插接时 ，插针3插入插孔6中 ，插座2两侧内壁上对称 设置有第一密封圈8和第二密封圈9，圆柱凸起5两侧对称设置有第三密封圈10。 [0012] 进一步地，插针3呈三角形排布。 [0013] 综上所述，仅为本实用新型的较佳实施例而已 ，并非用来限定本实用新型实施的
2 .根据权利要求1所述的一种防水插头，其特征在于：所述插针(3)呈三角形排布。
2
CN 209592462 U
说 明 书
1/2 页
一种防水插头
技术领域 [0001] 本实用新型属于插头技术领域，具体涉及一种防水插头。
背景技术 [0002] 家用交流电源插头与插座，有棒状或铜板状突出的公接头，以物理方式插入有插 槽或凹 洞的 母接头型的电 源插座。很多插头不具备防 水作 用，使得插头不能 在室外或水地 等浸水环境或容易受雨水冲刷的环境使用，有时甚至在潮湿的空气中也会被限制使用，使 得这些环境中的电力连接较为不便、且容易以为渗水发生接触不良或者漏电等意外事故。
(10)授权公告号 CN 209592462 U (45)授权公告日 2019.11.05
( 54 )实用新型名称 一种防水插头
( 57 )摘要 一 种防 水插头 ，包括插头 和插座 ，所述插头
【CN209592943U】一种新型电缆过孔密封罩【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920592958.2(22)申请日 2019.04.28(73)专利权人 南京恩瑞特实业有限公司地址 210039 江苏省南京市江宁区将军大道39号(72)发明人 潘忠堂 (74)专利代理机构 南京知识律师事务所 32207代理人 高娇阳(51)Int.Cl.H02G 15/013(2006.01)(54)实用新型名称一种新型电缆过孔密封罩(57)摘要本实用新型公开一种新型电缆过孔密封罩,其弯管里通过电缆，外口向下防止雨水直接流进弯管里，里口内外圈有螺纹，里口外螺纹用于安装固定螺母，里口内螺纹用于安装压紧螺母；弯管用固定螺母固定在过孔壁板上，弯管与过孔壁板间用密封圈密封；弯管内有一个限制压板Ⅰ的台阶，密封胶板挤压在压板Ⅰ和压板Ⅱ之间，压紧螺母拧入弯管后压在压板Ⅱ上，密封胶板包裹在弯管里的电缆上，电缆间填涂硅胶密封；拧紧压紧螺母，使压紧螺母前的压板Ⅱ向前挤压密封胶板。
密封胶板被挤压后填塞弯管和电缆间的空隙，从而实现电缆过孔的密封。
本实用新型设计能有效解决室外电子设备电缆进出设备过孔处的防水问题，其结构简单、尺寸小、成本低、密封可靠、装拆方便。
权利要求书1页 说明书2页 附图1页CN 209592943 U 2019.11.05C N 209592943U权 利 要 求 书1/1页CN 209592943 U1.一种新型电缆过孔密封罩,其特征在于，包括弯管(41)、固定螺母(42)、密封圈(43)、压板、压紧螺母(45)、密封胶板(46)、硅胶(47)；所述压板为圆环型结构，包括压板Ⅰ(44)、压板Ⅱ(54)；弯管(41)里通过电缆(48)，外口(49)向下防止雨水直接流进弯管(41)里，里口内外圈有螺纹，里口外螺纹用于安装固定螺母(42)，里口内螺纹用于安装压紧螺母(45)；弯管(41)用固定螺母(42)固定在过孔壁板(51)上，弯管(41)与过孔壁板间用密封圈(43)密封；弯管(41)内有一个限制压板Ⅰ(44)的台阶(52)，密封胶板(46)被挤压在压板Ⅰ(44)和压板Ⅱ(54)之间，压紧螺母(45)拧入弯管后压在压板Ⅱ(54)上，密封胶板(46)包裹在弯管(41)里的电缆(48)上，电缆间填涂硅胶(47)密封；密封胶板(46)被挤压后填塞弯管(41)和电缆间的空隙。
【CN209526248U】一种新型电源线插头结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920220843.0(22)申请日 2019.02.21(73)专利权人 唐山超迈机电自动化科技有限公司地址 063000 河北省唐山市高新区火炬路东侧庆北道南侧（203号）3132号房间(72)发明人 薛树青 (74)专利代理机构 厦门加减专利代理事务所(普通合伙) 35234代理人 张积峰(51)Int.Cl.H01R 13/46(2006.01)H01R 24/28(2011.01)(54)实用新型名称一种新型电源线插头结构(57)摘要本实用新型属于插头结构技术领域，尤其为一种新型电源线插头结构，包括插头本体、插片、电源线、导线、保护套、空腔结构和伸缩组件，所述插头本体的一侧固定有所述电源线，所述插头本体的内部下表面固定有所述插片，所述插片的外侧壁固定有所述保护套，所述插头本体的下表面开设通孔，所述保护套贯穿所述通孔，所述电源线的一侧固定有所述导线，所述导线与所述插片固定连接，所述插头本体的内部具有所述空腔结构；通过设置的三个连接块依次连接四个伸缩组件上的导向块，从而当使用者在对插头进行操作时，保护套在连接块、导向块和弹簧的带动下同时对插片进行保护，从而使得保护套时刻保护插片而使插片不外露，增强保护效果。
权利要求书1页 说明书4页 附图3页CN 209526248 U 2019.10.22C N 209526248U权 利 要 求 书1/1页CN 209526248 U1.一种新型电源线插头结构，包括插头本体(1)、插片(12)、电源线(2)、导线(21)、保护套(3)、空腔结构(4)和伸缩组件(5)，所述插头本体(1)的一侧固定有所述电源线(2)，所述插头本体(1)的内部下表面固定有所述插片(12)，所述插片(12)的外侧壁固定有所述保护套(3)，所述插头本体(1)的下表面开设通孔，所述保护套(3)贯穿所述通孔，所述电源线(2)的一侧固定有所述导线(21)，所述导线(21)与所述插片(12)固定连接，所述插头本体(1)的内部具有所述空腔结构(4)，所述空腔结构(4)的内部具有所述伸缩组件(5)，其特征在于：所述伸缩组件(5)的数量为四个，所述伸缩组件(5)主要由导向槽(51)、弹簧(52)、导向块(53)和连接块(531)组成，所述导向槽(51)的内侧壁固定有所述弹簧(52)，所述弹簧(52)的底端固定有所述导向块(53)，所述导向块(53)的一侧固定有所述连接块(531)，所述插头本体(1)的外侧壁固定有荧光块(11)。
【CN209344427U】一种电缆连接器【专利】
实用新型内容 [0006] 本实用新型的目的在于提供一种电缆连接器，以解决上述背景技术中提出的该装 置未考虑到在空气较为潮湿的环境下使用用容易出现漏电情况，有可能发生工作人员触电 造成危险 ；在外力拉扯作用下容易造成电 缆连接处脱离 ，使得电 力传输出现故障 ；为对多余 的电缆进行收纳，使得电缆随意摆放容易造成电缆外包绝缘保护层被外部环境划伤；在需 要对电缆连接处进行修改时不方便拆卸的问题。 [0007] 为实现上述目的，本实用新型提供如下技术方案：一种电缆连接器，包括密封机构 和卷线机构，所述密封机构包括左密封盖和右密封盖，所述左密封盖内腔左侧壁固接有外 花键柱，所述右密封盖内腔右侧壁开设有和外花键柱外径相同的圆槽，所述左密封盖右侧 壁均匀开设有凹点 ，所述右密封盖左侧壁均匀设置有 和凹点卡接的凸点 ，所述卷线机构包 括卷线轮 ，所述卷线轮右侧壁绕卷线轮 轴线中 心均匀设置有连接块 ，所述连接块顶部开设 有连接槽，所述连接块右侧壁螺纹连接有贯穿连接槽的螺栓。 [0008] 优选的，所述左密封盖右侧壁和右密封盖左侧壁均设置有密封垫。 [0009] 优选的，所述卷线轮内腔开设有和外花键柱啮合的内花键。 [0010] 优选的，所述螺栓右端套接有位于连接块右侧壁和螺栓竖向端左侧壁之间的弹性
( 54 )实用新型名称 一种电缆连接器
( 57 )摘要 本实 用新型公开了电 线电 缆技术领域一 种
电 缆连接器 ，包括密封机构和卷线机构 ，密封机 构包括左密封盖和右密封盖，左密封盖内腔左侧 壁固接有外花键柱，右密封盖内腔右侧壁开设有 圆 槽 ，左密封盖右侧壁均匀开设有凹点 ，右密封 盖左侧壁均匀设置有和凹点卡接的凸点，卷线机 构包括卷线轮，卷线轮右侧壁绕卷线轮轴线中心 均匀设置有连接块 ，连接块顶部开设有连接槽 ， 连接块右侧壁螺纹连接有贯穿连接槽的螺栓。本 实 用新型避免水分进入电 缆连接处造成 漏电 情 况发生；使得外部拉扯作用力不会直接作用到电 缆连接处 ，避免电 缆连接处脱离 ，避免电 缆在外 部环境中电缆外包绝缘保护层被划伤；实现快速 拆卸，方便对电缆连接处进行修改。
【CN209358228U】一种安装有可装填填充物保护盒的电缆【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920258243.3(22)申请日 2019.03.01(73)专利权人 无锡市新宇线缆有限公司地址 214251 江苏省无锡市宜兴市官林镇环镇西路(72)发明人 储苏 陆轶群 崔信芳 储冲 宋会芳 (74)专利代理机构 北京润文专利代理事务所(普通合伙) 11317代理人 王晔(51)Int.Cl.H02G 15/10(2006.01)(54)实用新型名称一种安装有可装填填充物保护盒的电缆(57)摘要本实用新型提供一种安装有可装填填充物保护盒的电缆，包括半圆形保护盒A、凹形卡槽和半环形橡胶垫；所述螺母主体左端面开设有一个所述圆形孔，且所述螺母主体右端面开设有一个所述螺纹槽。
本装置密封和抗压能力强，第一，当将半圆形保护盒A和半圆形保护盒B扣合，此时凹形卡板可嵌入凹形卡槽内，且凹形卡板与凹形卡槽内的橡胶垫相接触，且半圆形保护盒A和半圆形保护盒B上的半环形橡胶垫也相互抵紧，故可防止水分渗入；第二，因吸水填充块的设置，可将渗入本装置内部的细微水分进行吸收，进一步提高防水效果；第三，因半圆形保护盒A和半圆形保护盒B均为铁质结构，故可防止外部挤压导致电缆线接头断开或者损坏。
权利要求书1页 说明书4页 附图2页CN 209358228 U 2019.09.06C N 209358228U权 利 要 求 书1/1页CN 209358228 U1.一种安装有可装填填充物保护盒的电缆，其特征在于：该用于安装有可装填填充物保护盒的电缆包括半圆形保护盒A(1)、凹形卡板(2)、螺纹管(3)、矩形槽(301)、锁紧螺母结构(4)、螺母主体(401)、圆形孔(402)、螺纹槽(403)、锥形孔(404)、吸水填充块(5)、半圆形保护盒B(6)、凹形卡槽(7)和半环形橡胶垫(01)；所述半圆形保护盒A(1)为半圆形筒状结构，且所述半圆形保护盒A(1)左右两侧均开设有一个半圆形槽，并且该两个半圆形槽内均镶嵌有一个所述半环形橡胶垫(01)，所述半圆形保护盒A(1)前端面对称焊接有两块所述凹形卡板(2)；所述半圆形保护盒A(1)左端面焊接有一个所述螺纹管(3)，且所述螺纹管(3)左端面呈环形阵列状开设有六个所述矩形槽(301)；所述半圆形保护盒A(1)右端面也焊接有一个所述螺纹管(3)，且所述螺纹管(3)右端面呈环形阵列状开设有六个所述矩形槽(301)；所述锁紧螺母结构(4)螺纹连接于所述螺纹管(3)上；所述锁紧螺母结构(4)由所述螺母主体(401)、圆形孔(402)、螺纹槽(403)和所述锥形孔(404)组成；所述螺母主体(401)左端面开设有一个所述圆形孔(402)，且所述螺母主体(401)右端面开设有一个所述螺纹槽(403)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920501057.8
(22)申请日 2019.04.15
(73)专利权人 河北鸿宇通信器材有限公司
地址 062459 河北省沧州市河间市留古寺
镇工业区
(72)发明人 熊怀忠
(51)Int.Cl.
H01R 11/01
(2006.01)
H01R 11/09
(2006.01)
H01R 4/46
(2006.01)
(54)实用新型名称
一种电缆接头
(57)摘要
本实用新型公开的一种电缆接头，包括上接
头体与下接头体，上接头体上设置有上卡接槽，
下接头体上设置有下卡接槽；上卡接槽由设置在
中部的第一水平上卡接槽、波浪形上卡接槽以及
第二水平上卡接槽组成；第一水平上卡接槽内设
置有上弧形连接片；下卡接槽由分别配合第一水
平上卡接槽、波浪形上卡接槽以及第二水平上卡
接槽设置的第一水平下卡接槽、波浪形下卡接槽
以及第二水平下卡接槽组成；第一水平下卡接槽
内设置有下弧形连接片。本实用新型能够大大的
提高电缆在长度方向的抗拉拽性能，避免产生电
缆的滑脱的现象，设置有水平卡接槽，能够使得
位于电缆接头内的电缆与外界的电缆完成良好
的过渡，避免产生局部的应力集中，延长使用寿
命。
权利要求书1页 说明书3页 附图6页
CN 209592355 U
2019.11.05
C
N
2
0
9
5
9
2
3
5
5
U
1.一种电缆接头，其特征在于：包括可拆卸连接的上接头体与下接头体，所述上接头体
的底面上设置有用于卡接电缆的至少一条上卡接槽，所述下接头体的顶面上配合所述上卡
接槽设置有下卡接槽；
所述上卡接槽由设置在中部的第一水平上卡接槽、设置在第一水平上卡接槽两侧的波
浪形上卡接槽以及设置在波浪形上卡接槽外侧的第二水平上卡接槽组成；所述第一水平上
卡接槽内设置有上弧形连接片；
所述下卡接槽由分别配合所述第一水平上卡接槽、波浪形上卡接槽以及第二水平上卡
接槽设置的第一水平下卡接槽、波浪形下卡接槽以及第二水平下卡接槽组成；所述第一水
平下卡接槽内设置有与所述上弧形连接片位置相对应的下弧形连接片。
2.根据权利要求1所述的一种电缆接头，其特征在于：所述上接头体与下接头体通过螺
栓连接。
3.根据权利要求2所述的一种电缆接头，其特征在于：所述螺栓6设置有六处，分别位于
上接头体与下接头体的四个角部以及中部。
4.根据权利要求1所述的一种电缆接头，其特征在于：所述上接头体的底面与所述上卡
接槽随形设置；所述下接头体的顶面与所述下卡接槽随形设置。
5.根据权利要求1所述的一种电缆接头，其特征在于：所述上接头体与下接头体均为半
圆柱形，二者拼合成圆柱形。
6.根据权利要求1所述的一种电缆接头，其特征在于：所述上接头体与下接头体均为方
形，二者拼合成方条形。
7.根据权利要求1所述的一种电缆接头，其特征在于：所述上卡接槽与下卡接槽均设置
有三处。
权 利 要 求 书
1/1页
2
CN 209592355 U
