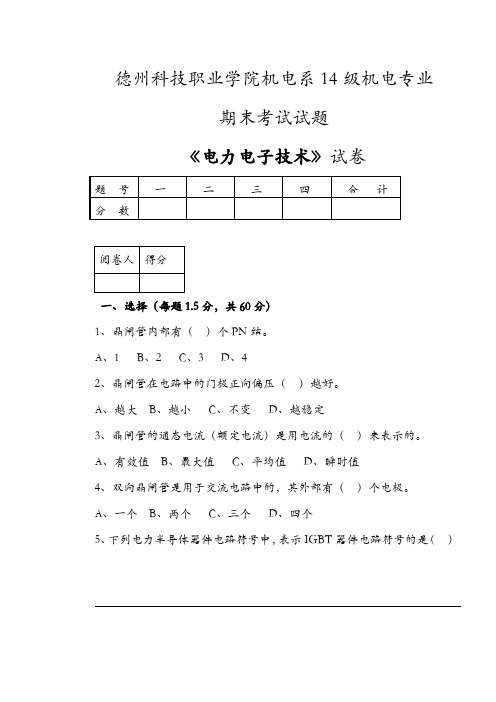

德州科技职业学院机电系14级机电专业期末考试试题《电力电子技术》试卷一、选择（每题1.5分，共60分）1、晶闸管内部有（）个PN结。
A、1B、2C、3D、42、晶闸管在电路中的门极正向偏压（）越好。
A、越大B、越小C、不变D、越稳定3、晶闸管的通态电流（额定电流）是用电流的（）来表示的。
A、有效值B、最大值C、平均值D、瞬时值4、双向晶闸管是用于交流电路中的，其外部有（）个电极。
A、一个B、两个C、三个D、四个5、下列电力半导体器件电路符号中，表示IGBT器件电路符号的是（）6、比较而言，下列半导体器件中开关速度最快的是（）A、IGBTB、MOSFETC、GTRD、GTO7、比较而言，下列半导体器件中开关速度最慢的是（）A、IGBTB、MOSFETC、GTRD、GTO8、比较而言，下列半导体器件中性能最好的是（）A、IGBTB、MOSFETC、GTRD、GTO9、比较而言，下列半导体器件中输入阻抗最大的的是（）A、IGBTB、MOSFETC、GTRD、GTO10、下列半导体器件中属于电流型控制器件的是（）A、IPMB、MOSFETC、IGBTD、GTO11、逆变电路输出频率较高时，电路中的开关元件应采用（）A、晶闸管B、单结晶体管C、电力晶体管D、绝缘栅双极型晶体管12、电力场效应管MOSFET适于在（）条件下工作A、直流B、低频C、中频D、高频13、要使绝缘栅双极型晶体管导通，应（）A、在栅极加正电压B、在集电极加正电压C、在栅极加负电压D、在集电极加负电压14、电力晶体管的开关频率（）电力场效应管A、稍高于B、低于C、远高于D、等于15、如晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压为（）A、700VB、750VC、800VD、850V16、下列电力电子器件中，（）的驱动功率小，驱动电路简单A、普通晶闸管B、可关断晶闸管C、电力晶体管D、功率场效应晶体管17、二极管两端加上正向电压时（）A、一定导通B、超过死区电压才导通C、超过0.3V才导通D、超过0.7V才导通18、下列电力半导体器件电路符号中，表示GTO器件电路符号的是（）19、下列电力半导体器件电路符号中，表示GTR器件电路符号的是（）20、下列电力半导体器件电路符号中，表示MOSFET器件电路符号的是（）21、单结晶体管振荡电路是利用单结晶体管的（）工作特性设计的A、截止区B、负阻区C、饱和区D、任意区域22、在晶闸管直流电动机调速系统中，改变（）就能改变直流电动机的转速。
东南大学模拟电子技术试题与答案
二、基本题：（每题5分，共25分）
1．如图所示电路中D为理想元件，已知ui= 5sinωtV，试对应ui画出uo的波形图。
2．测得电路中NPN型硅管的各级电位如图所示。试分析管子的工作状态（截止、饱和、放大）。
3．已知BJT管子两个电极的电流如图所示。求另一电极的电流，说明管子的类型（NPN或PNP）并在圆圈中画出管子。
八、一串联型稳压电路如图所示。已知误差放大器的Au>>1，稳压管的Uz＝6V，负载RL＝20Ω。
1．试标出误差放大器的同相、反相端；
2．说明电路由哪几部分组成？
3．求Uo的调整范围；（10分）
参考答案
一、
1．电流、正向、反向；电压。
2．线性、非线性
5．低通、200、200。
6．乙类、0、 、0.2。
二、
2．放大状态。
4．电压－串联、增大、宽。
三、
1．
2．
四、反馈组态为：电压－串联负反馈
五、该放大电路为共基接法，根据瞬时极性法可知引入了负反馈，不能振荡。
更正：将变压器副边的同名端标在“地”的位置即可。
六、
1．
七、运放构成差动输入形式，反相端输入为UI，同相端输入 。
八、
4．在双端输入、单端输出的差动放大电路中，发射极Re公共电阻对信号的放大作用无影响，对信号具有抑制作用。差动放大器的共模抑制比KCMR＝。
5．设某一阶有源滤波电路的电压放大倍数为 ，则此滤波器为滤波器，其通带放大倍数为，截止频率为。
6．如图所示的功率放大电路处于类工作状态；其静态损耗为；电路的最大输出功率为；每个晶体管的管耗为最大输出功率的
五、电路如图所示。试用相位条件判断下面的电路能否振荡，将不能振荡的电路加以改正。（6分）
大学—电工电子技术——考试题库与答案
逻辑代数运算中，1+1 = （）。
收藏A.oB.3C.1D.2回答错误！正确答案：CN型半导体中的多数载流子是（）。
收藏A.正离子B.负离子C. 空穴D.电子回答错误！正确答案：D对于十逬制的减法计数器，原始状态为相当于十进制数9的四位二进制代码，当第十个计数脉冲到来时，计数器的状态为（）收藏A.1000B.100 1C.0000D.1111回答错误！正确答案：B频率是反映交流电变化的（）收藏A. 大小B. 位置C.无法确定C.快慢回答错误！正确答案：D直流稳压电源中滤波电路的目的是（）。
收藏A. 直流变为交流B. 不确定C. 将多次谐波成分滤掉D. 将交流变为直流回答错i吴！正确答案：C双稳态触发器（）稳定状态。
收藏A.有二个B. 无C. 有一个D. 不确定回答错误！正确答案：A存储8位二进制信息要（）个触发器。
收藏A.2B.4C.8D.3回答错误！正确答案：C下列矢于三相对称电压的说法，正确是（）收藏A.三相对称电压仅相位相等B. 三相对称电压幅值、频率相等C. 三相对称电压对应的相量相等D. 三相对称电压完全相等回答错误！正确答案：B线电压的有效值是（）V。
收藏A.510B.380C.110D.220回答错误！正确答案：B晶体管三极管工作在饱和区，晶体管偏置：（）收藏A. 发射结要正向偏置，集电结要反向偏置B. 发射结要正向偏萱C. 发射结要正向偏萱，集电结要正向偏萱D. 集电结要反向偏萱回答错误！正确答案：C 一个触发器能存放（）位二进制数。
收藏A.B.2C.3D.1半导体导电能力（）导体。
收藏A. 无法确定B.大于C.等于D.小于回答错误！正确答案：D交流负反馈是指（）。
收藏A. 只存在于阻容耦合电路中的负反馈B. 放大正弦信号时才有的负反馈C. 交流通路中的负反馈D. 变压器耦合电路中的反馈回答错误！正确答案：C在RLC串联电路中，若XL> XC，则该电路为（）性电路。
收藏A. 电感B.不确定C.电容D.电阻回答错误！正确答案：A（）用来表示电源设备的容量。
东大21春学期《电力系统分析》在线平时作业3-答案
东大21春学期《电力系统分析》在线平时作业3
试卷总分:100 得分:100
一、单选题 (共 20 道试题,共 100 分)
1.用功率和阻抗表示的电压降落纵分量的表达式为（）
此题目对应作业试卷
A.A
B.B
C.C
D.D
本题正确答案:A
2.提高电力系统暂态稳定性的措施之一是电气制动，但如果制动作用过小，制动效果不好，这种制动被称为（）
A.临界制动
B.过制动
C.欠制动
D.饱和制动
本题正确答案:C
3.潮流计算的P—Q分解法是在哪一类方法的基础上派生而来的（）
A.高斯—赛德尔法
B.直角坐标形式的牛顿—拉夫逊法
C.极坐标形式的牛顿—拉夫逊法
D.阻抗法
本题正确答案:C
4.P-σ曲线被称为( )
A.耗量特性曲线
B.负荷曲线
C.正弦电压曲线
D.功角曲线
本题正确答案:D
5.从系统某一点向该系统看进去的正序阻抗等于负序阻抗，在该点发生两相短路和三相短路的电流分别为此题目对应作业试卷、此题目对应作业试卷，则它们的大小关系为( ) 此题目对应作业试卷
A.A
B.B
C.C
D.D
本题正确答案:A
6.理想同步发电机机端突然发生三相短路的瞬间，三相绕组的初始磁链大小( )。
继电保护考试模拟题及参考答案 (4)
继电保护考试模拟题及参考答案一、判断题（共100题，每题1分，共100分）1.在大电流接地系统中，三相短路对系统的危害不如两相接地短路大，在某些情况下，不如单相接地短路大，因为这时单相接地短路电流比三相短路电流还要大。
（）A、正确B、错误正确答案：B2.在正常运行情况下，位于线路受电侧的功率方向继电器，在负荷电流作用下，都处于动作状态。
（）A、正确B、错误正确答案：B3.双频制是指收信机既能收到对侧的高频信号也能收到本侧的高频信号。
（)A、正确B、错误正确答案：B4.高频保护通道输电线衰耗与它的电压等级、线路长度及使用频率有关，使用频率越高，线路每单位长度衰耗越大。
（）A、正确B、错误正确答案：A5.防止母线保护主继电器故障时误动作，同时防止在正常电流下，由于电流互感器回路发生事故而引起母线保护误动，因此选用低电压继电器组成母线线电压和相电压三相式低电压闭锁回路。
（）A、正确B、错误正确答案：B6.励磁流涌可达变压器额定电流的6~8倍。
（）A、正确B、错误正确答案：A7.对于短线路或运行方式变化很大的情况，零序电流保护往往也不能满足系统所提出的要求。
（）A、正确B、错误正确答案：A8.全相振荡是没有零序电流的。
非全相振荡是有零序电流的，但这一零序电流不可能大于此时再发生接地故障时，故障分量中的零序电流。
（）A、正确B、错误正确答案：A9.重合闸只允许重合一次。
（）A、正确B、错误正确答案：B10.某线路的正序阻抗为0.2Q/km，零序阻抗为0.6Q/km，它的接地距离保护的零序补偿系数为0.5。
( )A、正确B、错误正确答案：B11.母联电流相位比较式母线差动保护的原理是比较母线联络断路器回路的电流与总差动电流的大小和相位关系构成的。
（）A、正确B、错误正确答案：B12.全敷设电缆线路不应装设重合闸。
（）A、正确B、错误正确答案：A13.变压器的纵差动保护是变压器的主保护。
（A、正确B、错误正确答案：A14.系统零序电流的分布与电源点的分布有关，与中性点接地的多少及位置无关。
电力电子技术及应用模拟题(附答案)
电力电子技术及应用模拟题（附答案）一、单选题（共59题，每题1分，共59分）1.晶闸管刚从断态转入通态并移除触发信号后，能维持通态所需要的最小电流是（）。
A、最小工作电流IMINB、浪涌电流ITSMC、擎住电流ILD、维持电流IH正确答案：D2.当温度升高时，晶闸管的触发电流会（）A、不变B、减小C、不确定D、增加正确答案：B3.变流装置的功率因数总是（）。
A、不确定B、等于1C、小于1D、大于1正确答案：C4.带电阻性负载的单相交流调压电路，可以通过改变(____)调节输出电压有效值，达到交流调压的目的。
A、功率因数角φB、停止导电角δC、控制角αD、导通角θ正确答案：C5.带电感性负载的单相半波可控整流电路，负载上的电压出现了(____)。
A、负值B、正值C、平均值D、不变正确答案：A6.单相桥式全控整流电路属(____)整流。
A、平顶波B、尖顶波C、半波D、全波正确答案：D7.以下晶闸管的几种状态最不好的是(____)。
A、反向阻断B、触发导通C、硬开通D、正向阻断正确答案：C8.带电感性负载的单相交流调压电路中，触发脉冲方式不能采用(____)。
A、集成触发B、宽脉冲触发C、窄脉冲触发D、脉冲列触发正确答案：C9.当正向电压超过晶闸管的正向转折电压时，会使晶闸管（）。
A、正向导通B、硬导通C、反向击穿D、反向导通正确答案：B10.带电阻性负载的单相桥式全控整流电路中，晶闸管的桥臂分组为(____)。
A、VT1，VT4/VT2，VT3B、VT1，VT3/VT2，VT4C、VT2，VT1/VT3，VT4D、以上都可以正确答案：A11.将交流电变为直流电称为(____)。
A、交流调压B、整流C、变频D、逆变正确答案：B12.调光灯电路中，决定灯泡能否点亮的关键是(____)。
A、晶闸管B、单结晶体管C、续流二极管D、三极管正确答案：A13.比较而言，下列半导体器件中性能最好的是（）。
A、GTRB、MOSFETC、IGBTD、晶闸管正确答案：C14.晶闸管可控整流电路中的控制角α减小，则输出的电压平均值会（）。
东南大学数字电路期末试卷
数字电路期末试卷一一、一、 设计一个模18计数器（共40分）分） 要求:1．设计电路,写出设计过程并将逻辑图画在答题纸；(15分) 2．用单脉冲或秒脉冲验证实验结果；(由老师检查)(15分) 3．用示波器或者逻辑分析仪观察并记录时钟与个位的低两位信号用示波器或者逻辑分析仪观察并记录时钟与个位的低两位信号（（Q1、Q0）波形。
（10分）分）二、二、 设计一个具有自启动功能的序列信号发生器1011 （共60分）分） 要求:1．设计出电路图,写出设计过程并将逻辑图画在答题纸上；(20分) 2．根据设计搭试电路；（15分）分）3．用指示灯验证电路的正确性,并检查该电路是否具有自启动功能；(15分) 4．用示波器或者逻辑分析仪观察波形,并将测试结果画在答题纸上。
(由老师检查)(10分) 一、一、 设计一个模18计数器（共40分）分） 要求:1．设计电路，写出设计过程并将逻辑图画在答题纸；(15分) 评分标准：原理图完全正确15分；分；若其中低位或者高位单独正确给若其中低位或者高位单独正确给5分；如果两个单独均正确但级联错误给10分；接地不画扣2分。
2．用单脉冲或秒脉冲验证实验结果.(由老师检查)(15分) 3．记录结果．记录结果 （10分）分）评分标准:：相位对齐6分（每个输出端信号3分），画满一个周期3分，方波边沿画出1分。
分。
二、1．评分标准:原理图正确20分，输入没有使能端扣3分，接地不画扣2分。
分。
2．根据设计搭试电路；（15分）分）3．用指示灯验证电路的正确性,并检查该电路是否具有自启动功能；(15分) 评分标准:实验操作,仪器使用5分,指示灯验证和自启动功能检查15分 4．用示波器或者逻辑分析仪观察波形,并将测试结果画在答题纸上.(由老师检查)(10分) 评分标准:波形观察记录，相位对齐6分，至少画满一个周期（3分），且画出边沿（1分）10分。
东南大学电子学院《电路基础》期末考试样卷及答案
Solve the following problems. (100 points)1、( 6 points) Find U ab in the circuit in Figure 1.Figure 1a b2、( 8 points) Find u o and i o in the circuit in Figure 2.u o Figure 2-3、( 6 points) In the circuit of Figure 3, readings of voltmeter ○V1，○V2 and ○V3 are 10V , 18V and 6V , respectively. Please determinate the reading of the voltmeter ○V.aFigure 34、( 8 points) The resonant or tuner circuit of a radio is portrayed in Figure 4, where u s1 represents a broadcast signal, given that R =10Ω，L =200μH , U s1rms =1.5mV ，f 1=1008kHz. If the circuit is resonant with signal u s1, please determinate: (1) the value of C ; (2) the quality factor Q of the circuit; (3) the current I rms ; (4) the voltage U c rms .Figure 4u5、( 8 points) A balanced three-phase circuit is shown in Figure 5. Calculate the phase currents and voltages in the delta-connected load Z, if V U A ︒∠=∙0220, Z =(24+j15)Ω，Z L =(1+j1)Ω.Figure 5∙6、( 8 points) Find the yparameters for the circuit in Figure 6.∙∙Figure 67、( 15 points) For the circuit in figure 7, find the rms value of the current i and the average power absorbed by the circuit, given that Ω10=L ω,Ω51=R ,Ω202=R ,Ω20/1=C ω,V )302cos(50cos 10080)(︒+++=t t t u s ωω.Figure 72u s8、( 12 points) In the circuit of Figure 8, determinate the value of Z that will absorb the maximum power and calculate the value of the maximum power.Figure 8V ︒∠050ω=103∙rms9、( 14 points) If the switch in Figure 9 has been closed for a long time and is opened at t = 0, find u c , i L , u k for t ≥ 0.20Figure 9u c +-10、( 15 points) The switch in Figure 10 has been in position a for a long time. At t = 0, it moves to position b. Find i 2(t) for t ≥ 0 and sketch it. (Attention: Pleasemark the key data in your graph.)Figure 1010ΩSolve the following problems. (100 points)1、( 6 points) Find U ab in the circuit in Figure 1.Figure 1a bSolution:U ab = 9V2、( 8 points) Find u o and i o in the circuit in Figure 2.u o Figure 2-Solution:V 4.2=o u , 0.256mA -=o i3、( 6 points) In the circuit of Figure 3, readings of voltmeter ○V1，○V2 and ○V3 are 10V , 18V and 6V , respectively. Please determinate the reading of the voltmeter ○V.aFigure 3Solution:The reading of the voltmeter ○V is 10V .4、( 8 points) The resonant or tuner circuit of a radio is portrayed in Figure 4, where u s1 represents a broadcast signal, given that R =10Ω，L =200μH , U s1rms =1.5mV ，f 1=1008kHz. If the circuit is resonant with signal u s1, please determinate: (1) the value of C ; (2) the quality factor Q of the circuit; (3) the current I rms ; (4) the voltage U c rms .Figure 4uSolution:pF 5.12)1(≈C 6.126)2(≈Q μA 150)3(=rms I mV 190)4(=Crms U5、( 8 points) A balanced three-phase circuit is shown in Figure 5. Calculate the phase currents and voltages in the delta-connected load Z, if V U A ︒∠=∙0220, Z =(24+j15)Ω，Z L =(1+j1)Ω.Figure 5∙Solution:A 3.69-11.74''︒∠=∙B A I , V 31.28332''︒∠=∙B A U6、( 8 points) Find the y parameters for the circuit in Figure 6.∙∙Figure 6Solution:[]S y ⎥⎦⎤⎢⎣⎡=0.5 40.02 2.07、( 15 points) For the circuit in figure 7, find the rms value of the current i andthe average power absorbed by the circuit, given that Ω10=L ω,Ω51=R ,Ω202=R ,Ω20/1=C ω,V)302cos(50cos 10080)(︒+++=t t t u s ωω.Figure 72u sSolution:A 17.6357.2714.42.3222222120=++=++=I I I I rmsP =P 0+P 1+P 2=256+333.28+50=639.28W8、( 12 points) In the circuit of Figure 8, determinate the value of Z that willabsorb the maximum power and calculate the value of the maximum power.Figure 8V ︒∠050ω=103∙rmsSolution:If Ω135jZ Z eq +==*, Z will absorb the maximum average power. The maximum average power is, W 7.2491356.1941412max=⋅=⋅=*eq OC R U P9、( 14 points) If the switch in Figure 9 has been closed for a long time and isopened at t = 0, find u c , i L , u k for t ≥ 0.20Figure 9u c +-Solution:0 A,5.15.1)5.10(5.14040>-=-+=--t e e i t t L ， 0 V,60120)12060(12020/20/>-=-+=--t e e u t t C 0 ,V 6030902020/40>+--=-=--t e e u i u t t C L K10、( 15 points) The switch in Figure 10 has been in position a for a long time. At t = 0, it moves to position b. Find i 2(t) for t ≥ 0 and sketch it. (Attention: Pleasemark the key data in your graph.)Figure 1010ΩSolution: A 25.125.132t t e e i ---=打发第三方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2015年东南大学继续教育电力电子考题范围
一、简答题
1、在选择晶闸管电流定额时为什么不用晶闸管的额定电流？为什么说有效值相等的原则是选择晶闸管电流定额的基本原则？
答：
①在环境温度为+40度，及规定的冷却条件下，晶闸管元件在电阻负载的单相、工频、正弦半波、导通角不小于170度的电路中，单结温稳定在额定值125度时所允许的通态最大平均电流称为额定通态平均电流。
将这个电流整化至规定的电流等级，则为该元件的额定电流。
②平均电流作为额定电流不一定能保证晶闸管的安全使用，原因是排除电压击穿的破坏外，影响晶闸管工作安全与否的主要因素是管芯PN结的温度，结温的高低决定于元件的发热与冷却两方面的平衡，在规定的冷却
条件下，结温主要取决于管子的R耗损，这里的应是流过晶闸管电流的有效值不是平均值。
2、为什么要定义晶闸管的断态电压临界上升率du/dt？防止du/dt过大可采取什么方法与措施？
答：①是因为防止晶闸管工作时误导通。
②采取在晶闸管阴极与阳极并联RC阻容支路，利用电容两端电压不能突变的特点来限制电压上升率。
电阻R的作用是防止并联电容与阳极主回路电感产生串联谐振。
3、某单相可控整流电路，给电阻性负载供电和给蓄电池充电时，流过负载电流的平均值相等，试问那种情况下晶闸管发热厉害些？为什么？
答：给蓄电池充电时晶闸管发热厉害些。
因为：给蓄电池充电时，晶闸管导通做条件除了门极需要触发外，还必须瞬时阳极电压大于蓄电池的电源电动势，所以导通角比电阻性负载时小，在平均电流相等时，蓄电池负载电流波形系数Kf比电阻负载时大，电流有效值也大，发热更厉害。
4.晶闸管导通的必要条件是什么？工作原理是？
答：晶闸管导通条件：同时承受正向阳极、正向门极电压；与触发电流＞擎住电流
晶闸管关闭条件：阳极电压减小接近于零或者施加反向阳极电压；或阳极电流＜维持电流
5、晶闸管的伏安特性：
①正向阻断高阻区②负阻区③正向导通低阻区④反向阻断高阻
6、在电压源型逆变器中与功率开关反并联的二极管的作用是什么？如果逆变电路中没有反并联二极管会出现什么现象?
答：逆变电源中一般都有一逆变变压器，这个变压器作为逆变管的负载而存在，当逆变管截止时会产生高压而使逆变管损坏，为了防止这种故障的产生，采用反向并联二极管来释放电感上的电压，这叫做续流二极管或逆程二极管。
逆变器如果带阻性负载或者容性负载则关系不大，带感性负载在逆变桥关断时会有反向电动势，可能会超过开关元件的耐压而导致损坏。
7、对晶闸管触发脉冲有些什么要求？
①只有当晶闸管同时承受正向阳极电压和正向门极电压时晶闸管才能导通，两者缺一不可。
②晶闸管一旦导通后门极将失去控制作用，门极电压对管子随后的导通或者关断均不起作用，故使晶闸管导通的门极电压不必是一个持续的电平，只要是一个具有一定宽度的正向脉冲电压即可，脉冲的宽度与晶闸管的开通特性及负载性质有关。
这个脉冲就是触发脉冲。
③要使已导通的晶闸管关断，必须使阳极电流降到某一数值之下（约几十毫安）。
这可以通过增大负载电阻，降低阳极电压至接近于零或施加反向阳极电压来实现。
这个能保持晶闸管导通的最小电流称为维持电流，是
晶闸管的重要参数。
8、电压型逆变器与电流型逆变器如何区分，各有什么特点
电压型逆变器特点:
①直流输入侧并联大电容C用作无功功率缓冲环节（滤波环节），构成逆变器低阻抗的电源内阻特性（电压源特性），即输出电压确定，其波形接近矩形，电源波形与负载有关，接近正弦。
②由于直流侧电压极性不允许改变，功率从交流向直流回馈时无功功率只能通过改变电源方向来传达，为此应在这种功率开关元件旁反并联续流二极管，为感性负载电流提供反馈能量至直流的无功通路。
电流型逆变器特点：
①直流回路串以大电感Ld作无功元件（滤波元件）储存无功功率，也就构成了逆变器高阻抗的电源内阻特性(电流源特性)，即输出电流确定，波形接近矩形，电压波形与负载有关，在正弦波基础上叠加换流电压尖峰。
②由于直流环节电流Id不能反向，只有改变逆变器两端直流电压极性来改变能量流动方向、反馈无功功率，无需设置无功二极管作为反馈通道。
9、何谓换流（或换相）？电力电子电路的换流方式有哪几类？
电流从一个支路向另一个支路转移过程，叫换流或换相
换流方式有4种： 1. 器件换流 2. 电网换流 3. 负载换流 4. 强迫换流
10、简述Boost-Buck变换电路与Cuk变换电路的异同点。
①Cuk变换器输入电源电流和输出负载电流均连续，脉动小，有利于滤波。
②Cuk变换器借助电容传输能量，Boost-Buck变换器借助电感传输能量，故Cuk变换器的电容C1中脉动电流大，要求电容量大。
③Cuk变化器V导通时电流要流过电感L1和L2，故功率开关的峰值电流大。
二、计算题
1、一个理想的Buck变换电路，欲通过导通比α控制保持输出电压u0=U0=5V恒定，并希望输出功率，斩波频率50kHZ，试计算电源电压E从10-40V范围内，为保持变换器工作在电感电流连续导通模式下所需要的最小电感L。
答：根据输出电压与最小输出功率，课计算出最小负载电流为1A。
当：输入电压为10V时
根据输出电压与最小输出功率，课计算出最小负载电流为1A。
当：输入电压为40V时
根据输出电压与最小输出功率，课计算出最小负载电流为1A。
所以要在输入电压10到40W的范围内保持电感连续，则应该选10V与40V两种情况下计算得出的最大电感值，
因此，最小电感为。
2、采用两个晶闸管反并联相控的单相调压电路，输入电压=220V（110V），负载RL串联=1Ω，
L=5.5H（3.183）
求：
①控制角移相范围；
（45）
控制角移相范围60°-180°
②载电流最大值；
③大输出功率；
④输入功率因数
最大输出功率时：
最小输入功率时：
3、具有续流二极管的三相半波可控整流电路，大电感负载，R=10Ω，=220V，当a=60度，求：
①输出电压、电流的平均值；
②流过晶闸管和续流二极管的有效值。
4、在三相半波可控整流电路中，纯电阻负载，R=5Ω，输入相电压=220V，若A相触发脉冲丢
失，B、C相脉冲正常，计算：
①a=0度时，负载电压、电流的大小；
②a=30度时，负载电压与电流的大小；
③什么控制角范围内，输出电压为脉冲正常时的2/3?为什么？
答：①
②
③当控制角范围为，当，
，。
