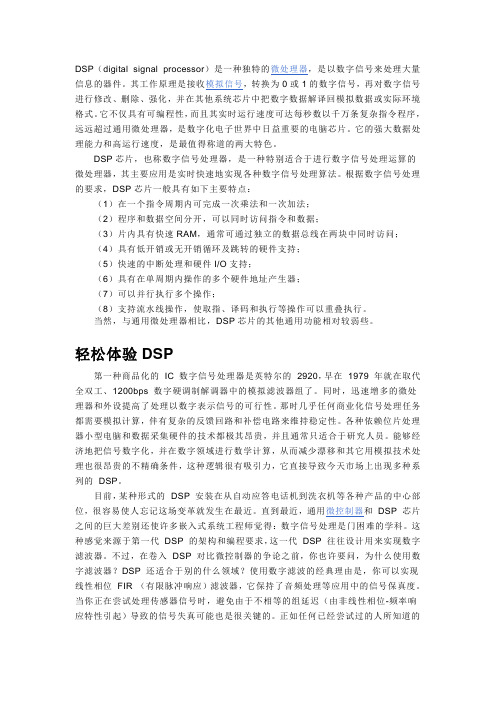

DSP（digital signal processor）是一种独特的微处理器，是以数字信号来处理大量信息的器件。

其工作原理是接收模拟信号，转换为0或1的数字信号，再对数字信号进行修改、删除、强化，并在其他系统芯片中把数字数据解译回模拟数据或实际环境格式。

它不仅具有可编程性，而且其实时运行速度可达每秒数以千万条复杂指令程序，远远超过通用微处理器，是数字化电子世界中日益重要的电脑芯片。

它的强大数据处理能力和高运行速度，是最值得称道的两大特色。

DSP芯片，也称数字信号处理器，是一种特别适合于进行数字信号处理运算的微处理器，其主要应用是实时快速地实现各种数字信号处理算法。

根据数字信号处理的要求，DSP芯片一般具有如下主要特点：（1）在一个指令周期内可完成一次乘法和一次加法；（2）程序和数据空间分开，可以同时访问指令和数据；（3）片内具有快速RAM，通常可通过独立的数据总线在两块中同时访问；（4）具有低开销或无开销循环及跳转的硬件支持；（5）快速的中断处理和硬件I/O支持；（6）具有在单周期内操作的多个硬件地址产生器；（7）可以并行执行多个操作；（8）支持流水线操作，使取指、译码和执行等操作可以重叠执行。

当然，与通用微处理器相比，DSP芯片的其他通用功能相对较弱些。

轻松体验DSP第一种商品化的IC 数字信号处理器是英特尔的2920，早在1979 年就在取代全双工、1200bps 数字硬调制解调器中的模拟滤波器组了。

同时，迅速增多的微处理器和外设提高了处理以数字表示信号的可行性。

那时几乎任何商业化信号处理任务都需要模拟计算，伴有复杂的反馈回路和补偿电路来维持稳定性。

各种依赖位片处理器小型电脑和数据采集硬件的技术都极其昂贵，并且通常只适合于研究人员。

能够经济地把信号数字化，并在数字领域进行数学计算，从而减少漂移和其它用模拟技术处理也很昂贵的不精确条件，这种逻辑很有吸引力，它直接导致今天市场上出现多种系列的DSP。

DSP(知识点+思考题)

DSP复习要点第一章绪论1、数的定标：Qn表示。

例如：16进制数2000H=8192，用Q0表示16进制数2000H=0.25，用Q15表示2、‟C54x小数的表示方法：采用2的补码小数；．word 32768 *707／10003、定点算术运算：乘法：解决冗余符号位的办法是在程序中设定状态寄存器STl中的FRCT位为1，让相乘的结果自动左移1位。

第二章CPU结构和存储器设置一、思考题：1、C54x DSP的总线结构有哪些特点？答:TMS320C54x的结构是围绕8组16bit总线建立的。

（1）、一组程序总线(PB)：传送从程序存储器的指令代码和立即数。

（2）、三组数据总线(CB，DB和EB)：连接各种元器件，（3）、四组地址总线（PAB，CAB，DAB和EAB)传送执行指令所需要的地址。

2、C54x DSP的CPU包括哪些单元？答:'C54X 芯片的CPU包括:（1）、40bit的算术逻辑单元（2）、累加器A和B（3）、桶形移位寄存器（4）、乘法器/加法器单元（5）、比较选择和存储单元（6）、指数编码器（7）、CPU状态和控制寄存器（8）、寻址单元。

1）、累加器A和B分为三部分：保护位、高位字、地位字。

保护位保存多余高位，防止溢出。

2）、桶形移位寄存器：将输入数据进行0~31bits的左移（正值）和0~15bits的右移（负值）3）、乘法器/加法器单元：能够在一个周期内完成一次17*17bit的乘法和一次40位的加法4）、比较选择和存储单元：用维比特算法设计的进行加法/比较/选择运算。

5）、CPU状态和控制寄存器：状态寄存器ST0和ST1，由置位指令SSBX和复位指令RSBX控制、处理器模式状态寄存器PMST2-3、简述’C54x DSP的ST1，ST0，PMST的主要功能。

答：’C54x DSP的ST1，ST0，PMST的主要功能是用于设置和查看CPU的工作状态。

•ST0主要反映处理器的寻址要求和计算机的运行状态。

DSP工作原理

DSP工作原理标题：DSP工作原理引言概述：数字信号处理（DSP）是一种数字化信号处理技术，广泛应用于通信、音频、视频等领域。

DSP工作原理是指数字信号处理器如何处理输入信号并输出处理后的信号的过程。

本文将详细介绍DSP的工作原理。

一、数字信号处理器的输入和输出1.1 输入信号的采集：DSP通过模数转换器将摹拟信号转换为数字信号，以便进行数字信号处理。

1.2 处理信号的算法：DSP通过内置的算法对输入信号进行处理，如滤波、变换、编码等。

1.3 输出信号的重构：DSP通过数模转换器将数字信号转换为摹拟信号，输出处理后的信号。

二、数字信号处理器的运算方式2.1 固定点运算：DSP采用固定点数表示和运算，可以实现高速运算和低成本。

2.2 浮点运算：某些DSP支持浮点运算，可以提高计算精度和动态范围。

2.3 SIMD并行处理：DSP支持单指令多数据流（SIMD）并行处理，可以同时处理多个数据。

三、数字信号处理器的存储结构3.1 数据存储器：DSP内置数据存储器用于存储输入信号、中间结果和输出信号。

3.2 程序存储器：DSP内置程序存储器用于存储处理信号的算法和指令。

3.3 寄存器：DSP具有多个寄存器用于存储中间结果和控制信息。

四、数字信号处理器的时钟和控制4.1 时钟频率：DSP的时钟频率决定了其处理速度和性能。

4.2 控制单元：DSP内置控制单元用于控制数据流和算法执行顺序。

4.3 中断处理：DSP支持中断处理机制，可以及时响应外部事件和优先处理重要任务。

五、数字信号处理器的应用领域5.1 通信系统：DSP广泛应用于调制解调、信道编解码、自适应滤波等通信系统中。

5.2 音频处理：DSP用于音频滤波、均衡、编解码和音频效果处理。

5.3 视频处理：DSP用于视频编解码、图象处理、运动估计和视频增强。

结论：数字信号处理器是一种高效、灵便的信号处理器件，其工作原理涉及输入输出、运算方式、存储结构、时钟控制和应用领域等方面。

DSP技术概述

冯.诺依曼结构和哈佛结构
程序/数据存储器
冯.诺依曼结构
CPU
程序存储器
CPU
哈佛结构
数据存储器
数据密集型算法
片内存储器
专用寻址单元

DSPs面向的是数据密集型应用，伴随着频繁的数据访问，数据地址的计算时间也线性增长。 8086作一次加法需要3个周期，但是计算一次地址却需要5~12个周期。 DSPs通常都有支持地址计算的算术单元——地址产生器。地址产生器与ALU并行工作，因此地址的计算不再额外占用CPU时间。由于有些算法通常需要一次从存储器中取两个操作数，DSPs内的地址产生器一般也有两个。
实时系统的概念

实时概念的重新定义(续) : In general, a real-time system is one in which a substantial fraction of the design effort goes into making sure that deadlines are met.
流水线

流水线并行提高程序执行效率
DSPs的指标

IO数据率处理能力：MIPS,MFLOPS 片内存储容量，cache 其它片上资源：中断，DMA，timer，串口 IO接口：memory接口，总线接口
DSPs 的综合评价指标

BDTI (Berkeley Design Technology Inc.) 提出一种使用核心算法和应用测试的方法.
典型的数字信号处理算法 --乘法累加

The Sum of Products (SOP) is the key element in most DSP algorithms:

DSP

未初始化：.bss .usect
12.供电
（1）采用3.3单电源供电（2）采用可调电压的单电源供电（3）采用双电源供电
3.3v为I/O电源，主要供I/O接口使用。1.8v为内核电源，主要为芯片的内部内部逻辑提供电压，包括CPU、时钟电路和所有的外设逻辑。
13.锁相环（PLL）作用
锁相环具有频率放大和时钟信号提纯的作用，利用PLL的锁定特性可以对时钟频率进行锁定，为芯片提供高稳定频率的时钟信号。除此之外，锁相环还可以对外部时钟频率进行倍频，是外部时钟源的频率低于CPU的机器周期，以降低因高速开关时所引起的高频噪声。
LD @den,16,A ;将分母移到累加器A（31-16）
MPYA @num；（num）*A（32-16）－＞B，获取商的符号
；（在累加器B中）
ABS A ;分母取绝对值
STH A，@den；分母绝对值存回原处
LD @num，A；分子——>A（32~16）
ABS A ;分子取绝对值
RPT #15；16次减法重复操作，完成除法
-1乘以32768，再取反加1 8000h
汇编语言：.word 32768*……
5、CCS（Code Composer Studio）是一种针对TMS320系列DSP的集成开发环境，再windows操作系统下，采用图形接口界面，提供环境配置、源文件编辑、程序调试、跟踪和分析等工具，可以帮助用户在一个软件环境下完成编辑、编译、连接、调试和数据分析等工作。
注释是任选项，注释可以由ASICC码和空格组成，注释要显示但不影响汇编。如果注释从某一行的任意一列开始，注释必须以分好开头，如果注释从第一列开始，可以用分毫或冒号开头
目标文件：.bbs→目标存储器RAM .data→EPROM .text→ROM

关于28377D_DSP中的中断配置流程过程的总结

Notebook:Meine_Arbeiten Created:2016/12/9 9:56Updated :2016/12/9 13:21Author :havihouston@ 2016/12/92016/12/9DSP系统v118 调试过程中出现了添加天线配置函数后，系统定时器无法使用的现象，猜测是因为天线配置模块影响了定时器的开启DSP的中断过程流程：外设产生中断的流程：1、中断锁存至PIE的中断标志及存器的第x组第y通道： PIEIFRx.y2、如果PIEIERx.y设置为有效，那么终端将被传递至后一级3、如果PIEACK.x标志位被清除，那么中断传递至下一级，并将PIEACK.x置位14、中断锁存至IFR.X中5、如果IER.x有效，中断传输至下一级6、如果INTM清零，那么CPU收到中断。

7、后端的中断则开始继续传递8、cpu保存当前状态至stack9、IFR.X 和 IER.X 被清除，INTM置位，EALLOW被清除10、cpu从PIE获取中断地址，并且PIE.PIEIFRX.Y清除11、cpu执行中断配置和是能中断过程：１、静止全局中断（禁止cpu中断接受）2、是能PIE通过设置ENPIE位在PIECTRL寄存器中3、配置和定位中断向量表；并使能ＰＩＥ如下表所示4、设置合适的PIEIERX，给PIE组和通道赋值5、使能CPU IER是能cpu接受中断6、在外设中是能中断7、是能全局中断EINT OR CLRC INTM实例：　１、使用TI dsp 28377d 的定时器列程第一步：关闭全局中断使能ＤＩＮＴ：第二步　：　禁止ＰＩＥ使能，并且清除ＰＩＥ中所有的中断标志以及中断表设置第三步　：关闭CPU 的中断使能第四步：初始化PIE VECTOR并且使能PIE第五步：外设的中断配置第六步　：　使能ＣＰＵ的第ｘ组中断接受使能第七步　：　打开ＰＩＥ对应的ｘ组ｙ通道接受使能第八步　：　打开全局中断使能２、使用ｖ１１８版程序中断配置过程（修改之后的）第一步　初始化ｐｉｅｃｔｒ；其中已经包括语句ＤＩＮＴ（关闭全局中断过程）第二步　关闭ＰＩＥ中断功能；通过设置ＰＩＲＣＴＲ．ＢＩＴ．ＥＮＰＩＥ　＝　０来实现，第三步　清空中断设置（即ＰＩＥＩＥＲ．Ｘ　ＰＩＥＩＦＲ．Ｘ中原来的配置值）；第四步　清空中断列表，并且使能ＰＩＥ功能（通过设置ＰＩＲＣＴＲ．ＢＩＴ．ＥＮＰＩＥ　＝　１来实现）第五步　清空ＣＰＵ中断接受组第六步　配置定时器的中断选项第２６　－　３０行为配置中断入口地址第４２　－　４４行为配置ＣＰＵ响应中断组（其中ＴＩＭＥＲ０是通过第ＰＩＥＩＥＲ１　．　７来链接到ＰＩＥ上的，所以ＣＰＵ按照分组响应中断，顾此处的ＩＥＲ　｜＝　Ｍ＿ＩＮＴ１就是这个意思）；第５２行表示了　我需要使能ＰＩＥＩＥＲ１.７通道；是因为ＴＩＭＥＲ０的中断响应链路是通过ＰＩＥ的第一组，第７个通过来连通的。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

TMS320C6000系列DSP中断简介
―― 涛涛 2008-10-28
一中断选择器
DSP6000外部有32个中断源，CPU有12个可以使用。中断选择器可以允许将
32个中断源中的12个使用在你的系统中。中断选择器还允许改变外部输入中断的极
性，通过中断选择器可以设置中断的优先级。下面为DSP中断源列表。

外部专用中断源：INT4-INT7和NMI
中断选择器的配置：中断选择器应该在复位后中断使能前对其进行配置。
注：设置中断选择器后，要将中断标志寄存器清零。

中断选择器共有三个寄存器：
1．MUXH Interrupt multiplexer high register 中断多路器高寄存器
2．MUXL Interrupt multiplexer low register 中断多路器低寄存器
3．EXTPOL External interrupt polarity register 外部中断极性寄存器

Generated by Foxit PDF Creator © Foxit Software
http://www.foxitsoftware.com For evaluation only.
中断多路器高寄存器各位详细定义如上，具体定义了中断10到15的映射关系。
Generated by Foxit PDF Creator © Foxit Software

http://www.foxitsoftware.com For evaluation only.
中断多路器低寄存器各位详细定义如上，具体定义了中断4到9的映射关系。
Generated by Foxit PDF Creator © Foxit Software

http://www.foxitsoftware.com For evaluation only.
中断极性寄存器用来设置外部中断INT4－INT7触发DSP中断的时钟沿，当相应
位设置为“0”时，为上升沿触发；当设为“1”时，为下即沿触发。

二．中断的类型
C6000的中断可以分为3类：
1．RESET
2．非屏蔽中断
3．可屏蔽中断

RESET是优先级最高的中断，它连接到外部的RESET/管脚，非屏蔽中断
NMI为第二优先级的中断，它对应外部的NMI管脚。INT4－INT15为较低优先
级的中断（INT15为最低）。

Generated by Foxit PDF Creator © Foxit Software
http://www.foxitsoftware.com For evaluation only.
1．RESET
复位是最高优先级的中断，用来将CPU返回到固定的状态
复位是一个低有效信号，所有别的中断信号是高有效。
为了使CPU正确的初始化，复位低电平必须保持10个时钟周期。
正在执行的指令停止，寄存器回到默认状态
复位的ISFP必须在地址“0”
2．NMI非屏蔽中断
要使能NMI中断，需将IER中的NMIE位置“1”，跳转的延迟等待会阻止
NMI中断的进程。复位时NMIE被清“0”，当NMI产生时，NMIE被清“0”，
手动无法清除NMIE，但可以设置NMIE来允许中断嵌套。
3．可屏蔽中断（INT4－INT15）
可屏蔽中断产生的条件：
控制状态寄存器CSR中的全局中断使能位GIE设为“1”
中断使能寄存器IER中的NMIE位设为“1”
IER中对应的中断使能位置为“1”
三．中断响应和中断号
中断响应IACK表明CPU开始执行一个中断，中断号INUMn表明所执行的是几
号中断。

Generated by Foxit PDF Creator © Foxit Software
http://www.foxitsoftware.com For evaluation only.
如上表明CPU执行的是INT7。
四．中断服务表IST
当CPU执行一个中断时，它参考中断服务表，中断服务表里包含中断服务程序
的指令包。每个中断服务取指包（ISFP）包含8条指令。

中断服务表指针（ISTP）：
复位后需要从地址0开始取指，剩下的IST可以位于任何256字对界的程序存储
区。IST的地址可以通过修改ISTP中的ISTB的值来定义。

上例中将IST从地址0搬移到地址800开始，这几句话应写在Main函数的开始。

1．控制状态寄存器：
GIE为可屏蔽中断使能：
GIE＝0，所有的可屏蔽中断禁止；
GIE＝1，所有的可屏蔽中断使能；

2．中断清除寄存器：

向相应的位写1可手动清除IFR寄存器中的相应位，使可屏蔽中断清除。
3．中断使能寄存器：

Generated by Foxit PDF Creator © Foxit Software
http://www.foxitsoftware.com For evaluation only.
NMIE位为所有的非复位中断（NMI和INT4－INT15）使能位
NMIE＝0，禁止所有非复位中断；
NMIE＝1，使能所有非复位中断。
IE4－IE15对应INT4－INT15，该为置1时使能相应的中断，置0时禁止相应中断。

4．中断标志寄存器：

相应位为1表明有相应的中断产生。
5．中断设置寄存器ISR：

手动设置向相应的位置1可使IFR中相应位为1。
六．中断的检测和执行
下图说明了中断产生的过程，CPU时钟周期1在外部中断管脚产生了一个上升
沿，两个时钟周期后到达CPU的边界，中断信号进入CPU后在时钟周期4被检测，
检测后两个周期（时钟周期6）置中断标志寄存器。

执行一个非复位中断的条件：
1．IFm在CPU时钟6被设置位“1”（处理器的中断逻辑自己设置）；
2．IFR中没有更高优先级的中断被置“1” ；
3．IER中相应的位应被设为“1”（用户在程序中设置）；
4．CSR中的GIE被设为“1”（用户在程序中设置）；
5．IER中的NMIE位被设为“1”（用户在程序中设置）；
6．前5个（N到N＋4）执行包中不包含跳转和不在跳转的Delay slots中。

Generated by Foxit PDF Creator © Foxit Software
http://www.foxitsoftware.com For evaluation only.
执行非复位中断的过程：
1．其他非复位中断的进程被禁止
2．对所有的可屏蔽中断，GIE中的值被拷贝到PGIE中，然后GIE被清零；
3．对于NMI，NMIE被清零；
4．下一个（从N＋5）执行包被取消，如果一个执行包在流水线的特定阶段被取消，
它不会改变CPU的任何状态，这个取消操作也迫使该指令在将来的流水线阶段
被取消。
5．在时钟周期7，IACK被产生，特定的INUM值用来表明那个中断正在被执行；
6．IFm在时钟周期8被清除；
7．时钟周期9跳转到ISTP中所指的地址，即中断向量表所放的位置。

七．中断嵌套
通常情况下，执行一个可屏蔽中断服务子程序时，其他可屏蔽中断是被禁止的。
而这时，NMI是可以被响应的。即通常情况下可屏蔽中断之间是不能互相嵌套的。
如果要实现中断的嵌套，需要在软件里进行操作：
1．保存IRP
2．保存PGIE
3．GIE位被设为“1”

举例如下：

Generated by Foxit PDF Creator © Foxit Software
http://www.foxitsoftware.com For evaluation only.
参考文献：
1．TMS320C6000 CPU and Instruction Set Reference Guide SPRU189F
2．TMS320C6000 DSP Interrupt Selector Reference Guide SPRU646A
