【走向高考】2017年高考物理人教版一轮复习(习题)选修3-1综合测试题
【走向高考】2017年高考物理人教版一轮复习(习题)选修3-5综合测试题分解
选修3－5综合测试题本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。
满分100分，考试时间90分钟。
第Ⅰ卷(选择题 共40分)一、选择题(共10小题，每小题4分，共40分。
在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求。
全部选对的得4分，选对但不全的得2分，有选错的得0分。
)1．(2015·重庆理综)如图中曲线a 、b 、c 、d 为气泡室中某放射物发生衰变放出的部分粒子的径迹，气泡室中磁感应强度方向垂直于纸面向里．以下判断可能正确的是导学号 05801697( )A ．a 、b 为β粒子的径迹B ．a 、b 为γ粒子的径迹C ．c 、d 为α粒子的径迹D ．c 、d 为β粒子的径迹答案：D解析：γ射线是不带电的光子，在磁场中不偏转，选项B 错误。
α粒子为氦核带正电，由左手定则知向上偏转，选项A 、C 错误；β粒子是带负电的电子，应向下偏转，选项D 正确。
2．两球之间压缩一根轻弹簧，静置于光滑水平桌面上。
已知A 、B 两球质量分别为2m 和m 。
当用板挡住A 球而只释放B 球时，B 球被弹出落于距桌边距离为x 的水平地面上，如图所示。
当用同样的程度压缩弹簧，取走A 左边的挡板，将A 、B 同时释放，B 球的落地点距桌边的距离为导学号 05801698( )A.x 3B.3xC ．xD ．63x 答案：D 解析：当用板挡住小球A 而只释放B 球时，根据能量守恒有：E p ＝12m v 20，根据平抛运动规律有：x ＝v 0t 。
当用同样的程度压缩弹簧，取走A 左边的挡板，将A 、B 同时释放时，设A 、B 的速度大小分别为v A 和v B ，则根据动量守恒定律和能量守恒定律有：m v B －2m v A＝0，E p ＝12·2m v 2A ＋12m v 2B ，解得v B ＝63v 0，B 球的落地点距桌边的距离为x ′＝v B t ＝63x ，D 选项正确。
2017高中物理选修3-1：综合学业质量标准检测 含答案 精品
本册综合学业质量标准检测本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。
满分100分，时间90分钟。
第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，第1～6小题只有一个选项符合题目要求，第7～10小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．每到夏季，我国各地纷纷进入雨季，雷雨等强对流天气频繁发生。
当我们遇到雷雨天气时，一定要注意避防雷电。
下列说法错误的是导学号50232730(C) A．不宜使用无防雷措施的电器或防雷措施不足的电器及水龙头B．不要接触天线、金属门窗、建筑物外墙，远离带电设备C．固定电话和手提电话均可正常使用D．在旷野，应远离树木和电线杆解析：表面具有突出尖端的导体，在尖端处的电荷分布密度很大，使得其周围电场很强，就可能使其周围的空气发生电离而引发尖端放电。
固定电话和手提电话的天线处有尖端，易引发尖端放电造成人体伤害，故不能使用。
2．(辽宁沈阳二中2018～2018学年高一下学期期末)如图所示，在空间直角坐标系O－xyz 中，有一四面体C－AOB，C、A、O、B为四面体的四个顶点，且O(0,0,0)、A(L,0,0)、B(0，L,0)、C(0,0，L)，而D(2L,0,0)是x轴上一点，在坐标原点O处固定着＋Q的点电荷，下列说法正确的是导学号50232731(C)A．A、B、C三点的电场强度相同B．电势差U OA＝U ADC．将一电子由C点分别移动到A、B两点，电场力做功相同D．电子在A点的电势能大于在D点的电势能解析：根据点电荷电场线的分布情况可知：A、B、C三点的电场强度大小相同，方向不同，而场强是矢量，则A、B、C三点的电场强度不同，故A错误；根据点电荷的电场强度的特点可知，OA段的电场强度的大小要大于AD段的电场强度，所以O、A和A、D两点间的电势差不相等，故B错误；根据点电荷周围等势面的特点可以知道，A、B、C三点在同一等势面上，故将一电子由C点分别移动到A、B两点，电场力做功都为零，故选项C正确；将电子从A 点移到D 点，电场力做负功，电势能增加，故选项D 错误。
最新人教版高中物理选修3-1综合测试题全套及答案
最新人教版高中物理选修3-1综合测试题全套及答案综合评估检测卷(一)静电场一、选择题(本大题共12小题，每小题5分，共60分．每小题至少一个答案正确)1.图中，实线和虚线分别表示等量异种点电荷的电场线和等势线，则下列有关P、Q两点的相关说法中正确的是()A．两点的场强等大、反向B．P点电场更强C．两点电势一样高D．Q点的电势较低答案： C2．如图所示，让平行板电容器带电后，静电计的指针偏转一定角度，若不改变A、B两极板带的电荷量而减小两极板间的距离，同时在两极板间插入电介质，那么静电计指针的偏转角度()A．一定增大B．一定减小C．一定不变D．可能不变解析：极板带的电荷量Q不变，当减小两极板间距离，同时插入电介质，则电容C一定增大．由U＝Q C 可知两极板间电压U一定减小，静电计指针的偏转角也一定减小，选项B正确．答案： B3.如图所示中带箭头的直线是某一电场中的一条电场线，在该直线上有a、b两点，用E a、E b分别表示a、b 两点的场强大小，则()A．a、b两点场强方向相同B．电场线从a指向b，所以E a＞E bC．电场线是直线，所以E a＝E bD．不知a、b附近的电场线分布，E a、E b大小不能确定解析：由于电场线上每一点的切线方向跟该点的场强方向一致，而该电场线是直线，故A正确．电场线的疏密表示电场的强弱，只有一条电场线时，则应讨论如下：若此电场线为正点电荷电场中的，则有E a＞E b；若此电场线为负点电荷电场中的，则有E a＜E b；若此电场线是匀强电场中的，则有E a＝E b；若此电场线是等量异种点电荷电场中那一条直的电场线，则E a和E b的关系不能确定．故正确选项为A、D.答案：AD4.如图所示，三个等势面上有a、b、c、d四点，若将一正电荷由c经a移到d，电场力做正功W1，若由c经b移到d，电场力做正功W2，则()A．W1>W2φ1>φ2B．W1<W2φ1<φ2C．W1＝W2φ1<φ2D．W1＝W2φ1>φ2解析：由W＝Uq可知W1＝W2.由W cd＝U cd·q，W cd>0，q>0，可知U cd>0.故φ1>φ2>φ3，D正确．答案： D5.右图为一匀强电场，某带电粒子从A点运动到B点，在这一运动过程中克服重力做的功为2.0 J，静电力做的功为1.5 J．下列说法正确的是()A．粒子带负电B．粒子在A点的电势能比在B点少1.5 JC．粒子在A点的动能比在B点少0.5 JD．粒子在A点的机械能比在B点少1.5 J解析：本题考查电荷在电场中的运动，从粒子运动的轨迹判断粒子带正电，A项错误；因为静电力做正功，电势能减小，所以B项错误；根据动能定理得W＋W G＝ΔE k＝－0.5 J，B点的动能小于A点的动能，C项错误；静电力做正功，机械能增加，所以A点的机械能比B点的机械能要小1.5 J，D项正确．答案： D 6.如图所示，有一带电粒子贴着A 板沿水平方向射入匀强电场，当偏转电压为U 1时，带电粒子沿①轨迹从两板正中间飞出；当偏转电压为U 2时，带电粒子沿②轨迹落到B 板中间．设粒子两次射入电场的水平速度相同，则两次偏转电压之比为( )A ．U 1∶U 2＝1∶8B ．U 1∶U 2＝1∶4C ．U 1∶U 2＝1∶2D ．U 1∶U 2＝1∶1解析： 由y ＝12at 2＝12Uq md ·l 2v 20得U ＝2m v 20dyql 2，所以U ∝y l 2，可知A 项正确． 答案： A 7.右图是某电场中的一组等势面，若A 、B 、C 、D 相邻两点间距离均为2 cm ，A 和P 点间的距离为1.5 cm ，则该电场的场强E 和P 点的电势φP 分别为( )A ．500 V/m ，－2.5 V B.1 00033V/m ，－2.5 VC ．500 V/m,2.5 V D.1 00033V/m,2.5 V 解析： 由E ＝U d 得E ＝U CBBC ·sin 60°＝102×10－2×32 V/m ＝1 00033 V/m ，U BP ＝E ·PB sin 60°＝1 00033×0.5×10－2×32V ＝2.5 V ，由于φB ＝0，则φP ＝－U BP ＝－2.5 V ，故B 正确． 答案： B 8.如图所示，在某一点电荷Q 产生的电场中有a 、b 两点，其中a 点的场强大小为E a ，方向与ab 连线成30°角；b 点的场强大小为E b ，方向与ab 连线成60°角．关于a 、b 两点场强大小及电势高低，下列说法中正确的是( )A．E a＝3E b，φa＜φb B．E a＝E b3，φa＞φbC．E a＝2E b，φa＞φb D．E a＝E b2，φa＜φb解析：通过作图找出点电荷Q的位置，并设a、b间距为2l，则a、b两点距点电荷的距离分别为3l和l，如图所示；根据点电荷周围的场强公式E＝k Qr2∝1r2，及r a＝3l和r b＝l，可知E a∶E b＝1∶3，即E b＝3E a；根据电场线的方向可知场源电荷是负电荷，又因为越靠近场源负电荷电势越低，所以φa＞φb；综上可知，选项B正确．答案： B9.两块大小、形状完全相同的金属平板平行放置，构成一平行板电容器，与它相连接的电路如图所示．接通开关S，电源即给电容器充电，则()A．保持S接通，减小两极板间的距离，则两极板间电场的电场强度减小B．保持S接通，在两极板间插入一块介质，则极板上的电荷量增大C．断开S，减小两极板间的距离，则两极板间的电势差减小D．断开S，在两极板间插入一块介质，则两极板间的电势差增大解析：答案：BC10.如图所示，一带负电粒子以某速度进入水平向右的匀强电场中，在电场力作用下形成图中所示的运动轨迹．M和N是轨迹上的两点，其中M点在轨迹的最右点．不计重力，下列表述正确的是() A．粒子在M点的速率最大B．粒子所受电场力沿电场方向C．粒子在电场中的加速度不变D．粒子在电场中的电势能始终在增加解析：粒子接近M点过程中电场力做负功，离开M点的过程中电场力做正功，所以在M点粒子的速率应该最小，A、B错误；粒子在匀强电场中运动，所受电场力不变，加速度不变，C正确；因为动能先减少后增加，所以电势能先增加后减少，D错误．答案： C11.一电子在电场中由a点运动到b点的轨迹如图中实线所示．图中一组平行虚线是等势面，则下列说法正确的是()A．a点的电势比b点低B．电子在a点的加速度方向向右C．电子从a点到b点动能减小D．电子从a点到b点电势能减小解析：由于等势面是均匀平行直线，电场为匀强电场，又由于电子的运动轨迹向右弯曲，电场线一定与等势面垂直，故电场力方向竖直向下，而电子带负电，所以电场线方向一定是竖直向上，沿电场线方向电势降低，故a点电势比b点高，选项A错误；由于电子所受电场力向下，加速度方向向下，选项B错误；由于位移方向向右上方，电场力竖直向下，夹角大于90°，所以电场力做负功，电势能增加，动能减少，故选项C对、D 错．答案： C12.如图所示，a、b和c分别表示点电荷的电场中的三个等势面，它们的电势分别为6 V、4 V和1.5 V．一质子(11H)从等势面a上某处由静止释放，仅受电场力作用而运动，已知它经过等势面b时的速率为v，则对质子的运动有下列判断，其中正确的是()A．质子从a等势面运动到c等势面电势能增加4.5 eVB．质子从a等势面运动到c等势面动能减少4.5 eVC．质子经过等势面c时的速率为2.25vD．质子经过等势面c时的速率为1.5v解析：质子由高等势面向低等势面运动，电势能减少，动能增加，A、B都错；质子从等势面a到等势面b，由动能定理得12m v2＝2 eV，质子从等势面a到等势面c，由动能定理得12m v2c＝4.5 eV，解得v c＝1.5v，故正确答案为D.答案： D二、计算题(本大题共4小题，共40分，要有必要的文字说明和解题步骤，有数值计算的要注明单位)13．(8分)匀强电场的场强为40 N/C，在同一条电场线上有A、B两点，把质量为2×10－9 kg、带电荷量为－2×10－9 C的微粒从A点移到B点，静电力做了1.5×10－7 J的正功．求：(1)A、B两点间的电势差U AB；(2)A、B两点间的距离；(3)若微粒在A点具有与电场线同向的速度为10 m/s，在只有静电力作用的情况下，求经过B点的速度．解析：(1)W AB＝U AB·qU AB＝W ABq＝1.5×10－7－2×10－9V＝－75 V(2)由题意知：场强方向由B→A，故U BA＝E·d得d＝U BAE ＝7540m＝1.875 m(3)由动能定理有W AB＝12m v2B－12m v A′2解得v B＝510m/s，方向与电场线同向．答案：(1)－75 V(2)1.875 m(3)510 m/s，方向与电场线同向14．(10分)如图所示，M、N为水平放置的互相平行的两块大金属板，间距d＝35 cm，两板间电压U＝3.5×104 V．现有一质量m＝7.0×10－6 kg、电荷量q＝6.0×10－10 C的带负电的油滴，由下板N正下方距N为h＝15 cm的O处竖直上抛，经N板中间的P孔进入电场．欲使油滴到达上板Q点时速度恰为零，则油滴上抛的初速度v0为多大？(g取10 m/s2)解析：(1)设N板电势高，则油滴在M、N间运动时电场力做负功，全过程由动能定理得－mg(d＋h)－qU＝0－12m v 2 0代入数据解得v0＝4 m/s(2)设M板电势高，则油滴在M、N间运动时电场力做正功，由动能定理得－mg(d＋h)＋qU＝0－12m v 2 0代入数据解得v0＝2 m/s答案： 4 m/s或2 m/s15．(10分)如图所示，ABCDF为一绝缘光滑轨道，竖直放置在水平向右的匀强电场中，AB与电场线平行，BCDF是与AB相切、半径为R的圆形轨道．今有质量为m、带电荷量为＋q的小球在电场力作用下从A点由静止开始沿轨道运动，小球经过最高点D时对轨道的压力恰好为零，则A点与圆轨道的最低点B间的电势差为多大？解析：小球从A到D的过程中有两个力做功，即重力和电场力做功，由动能定理得12m v2＝qU AD－mg2R小球在D点时重力提供向心力，由牛顿第二定律得mg＝m v2 R联立解得U AD＝5mgR2q由于B、D两点在同一等势面上，则U AB＝U AD＝5mgR 2q答案：5mgR 2q16．(12分)一束电子流在经U＝5 000 V的加速电场加速后，在距两极板等距处垂直进入平行板间的匀强电场，如图所示，若两板间距d＝1.0 cm，板长l＝5.0 cm，要使电子能从平行板间飞出，两个极板上最多能加多大电压？解析：设极板间电压为U′时，电子能飞离平行板间的偏转电场．加速过程中，由动能定理得eU＝12m v2①进入偏转电场，电子在平行于板面的方向上做匀速运动，有l＝v0t②在垂直于板面的方向做匀加速直线运动，加速度a＝Fm＝eU′dm③偏转距离y＝12at2④能飞出的条件为y≤d2⑤解①②③④⑤式得U′≤2Ud2l2＝2×5 000×(10－2)2(5×10－2)2V＝400 V答案：400 V综合评估检测卷(二)恒定电流一、选择题(本大题共10小题，每小题5分，共50分．每小题至少一个答案正确) 1．下列关于电功、电功率和焦耳定律的说法中正确的是()A．电功率越大，电流做功越快，电路中产生的焦耳热一定越多B．W＝UI适用于任何电路，而W＝I2Rt＝U2R t只适用于纯电阻的电路C．在不是纯电阻的电路中，UI＞I2R D．焦耳热Q＝I2Rt适用于任何电路解析：本题考查的是电功、电功率和焦耳定律，关键是正确区分电功和电功率．电功率公式P＝Wt，功率越大，表示电流做功越快．对于一段电路，有P＝IU，I＝PU ，焦耳热Q＝⎝⎛⎭⎫PU2Rt，可见Q与P、U、t都有关．所以，P越大，Q不一定越大，A不对．W＝UIt是电功的定义式，适用于任何电路，而I＝UR只适用于纯电阻的电路，B对．在不是纯电阻的电路中，电流所做的功＝焦耳热＋其他形式的能，所以W＞Q，即UI＞I2R，C正确．Q ＝I2Rt是焦耳热的定义式，适用于任何电路中产生的焦耳热，D正确．答案：BCD2．一台电动机的线圈电阻与一只电炉的电阻相同，都通过相同的电流，在相同时间内()A．电炉放热与电动机放热相等B．电炉两端电压小于电动机两端电压C．电炉两端电压等于电动机两端电压D．电动机消耗的功率大于电炉的功率解析：电炉属于纯电阻，电动机属于非纯电阻，对于电炉有：U＝IR，放热Q＝I2Rt，消耗功率P＝I2R；对于电动机有：U＞IR，放热Q＝I2Rt，消耗功率P＝UI＞I2R.答案：ABD3．图中虚线框内是一个未知电路，测得它的两端点a、b之间电阻是R，在a、b之间加上电压U，测得流过电路的电流为I，则未知电路的电功率一定是()A．I2R B．U2/RC．UI D．UI－I2R解析：选项A、B的表达式只适用于纯电阻电路，D项表达式表示在非纯电阻电路中的输出功率，虚线框中不知道是哪种元件，功率P＝UI总是适用的，C选项正确．答案： C4.电子产品制作车间里常常使用电烙铁焊接电阻器和电容器等零件，技术工人常将电烙铁和一个灯泡串联使用，灯泡还和一只开关并联，然后再接到市电上(如图所示)，下列说法正确的是()A．开关接通时比开关断开时消耗的总电功率大B．开关接通时，灯泡熄灭，只有电烙铁通电，可使消耗的电功率减小C．开关断开时，灯泡发光，电烙铁也通电，消耗的总功率增大，但电烙铁发热较少D．开关断开时，灯泡发光，可供在焊接时照明使用，消耗总功率不变解析：开关接通时，灯泡被短路，灯泡熄灭，电路的总电阻变小，电路的总功率P＝U2R变大，电烙铁的功率变大，A正确，B、C、D错误．答案： A5．在利用滑动变阻器改变灯泡亮度的电路图中，开关闭合前滑动变阻器的接法最合理且路端电压最大的是()解析：A选项中滑动变阻器连入电路的电阻为零，D选项中连入电路的电阻总是全值电阻，不能改变电路的电流．C选项中闭合开关前，滑片靠近下接线柱，接入电路的电阻最小，电路中电流最大，不安全．答案： B6．R1＝10 Ω，R2＝20 Ω，R1允许通过的最大电流为1.5 A，R2两端允许加的最大电压为10 V．若将它们串联，加在电路两端的最大电压可以是()A．45 V B．5 VC．25 V D．15 V解析：本题中R1、R2串联，R1允许通过的最大电流为1.5 A，经计算，R2允许通过的最大电流仅为0.5 A，则通过串联电路的最大电流以最小的为准，从而求得加在电路两端的最大电压是15 V，因而选D.答案： D7.如图所示，电动势为E、内阻为r的电池与定值电阻R0、滑动变阻器R串联，已知R0＝r，滑动变阻器的最大阻值是2r.当滑动变阻器的滑片P由a端向b端滑动时，下列说法正确的是()A．电路中的电流变大B．电源的输出功率先变大后变小C．滑动变阻器消耗的功率变小D．定值电阻R0上消耗的功率先变大后变小解析：当滑动变阻器的滑片P由a端向b端滑动时，外电路电阻减小，电路中的电流变大，当滑片位于b端时，r＝R外，电源的输出功率最大，选项A对，B错；当把定值电阻R0看作电源内阻时，当滑动变阻器的滑片P位于a端时，滑动变阻器消耗的功率最大，由a端向b端滑动时，滑动变阻器消耗的功率变小，选项C 对；由P＝I2R0知，定值电阻R0上消耗的功率变大，选项D错．答案：AC8.右图是某电源的路端电压随电流变化的特性曲线，则下列结论正确的是()A．电源的电动势为6.0 VB．电源的内阻为12 ΩC．电流为0.5 A时的外电阻是0D．电源的短路电流为0.5 A解析：由U－I图线可知电源的电动势E＝6.0 V，内阻r＝6.0－5.20.5Ω＝1.6 Ω，故A正确，B错误；由图象可知电源的短路电流一定大于0.5 A，电流为0.5 A时外电阻不是零，而是R＝UI ＝5.20.5Ω＝10.4 Ω，故C、D错误．答案： A9.如图所示，A、B间电压恒为U，当滑动变阻器的滑片P逐渐向上端移动的过程中，灯泡上的电压数值() A．一直为U B．一直为0C．逐渐增大到U D．逐渐减小到0解析：滑动变阻器为分压式接法，灯泡两端的电压从0～U变化，选项C正确．答案： C10.闭合电路的电源电动势为E，内阻为r，如图所示，闭合开关S，当滑动变阻器的滑片P从右端滑到左端时，下列说法中正确的是()A．小灯泡L1、L3变亮，L2变暗B．小灯泡L3变暗，L1、L2变亮C．电压表V1示数变化量较小D．电压表V2示数变化量较小解析：当滑动变阻器的滑片P从右端滑到左端时，并联电路总电阻减小(局部)，总电流I增大，路端电压U减小(整体)，干路电流增大，则L2变亮；与滑动变阻器串联的灯泡L1电流增大，变亮；与滑动变阻器并联的灯泡L3电压U3＝U－U2，U减小，U2增大，则U3减小，L3变暗；U1减小，U2增大，而路端电压U＝U1＋U2减小，所以U1的变化量大于U2的变化量，故A、C错误，B、D正确．答案：BD二、非选择题(本题共5小题，共50分)11．(8分)在测量金属丝电阻率的实验中，可供选用的器材如下：待测金属丝：R x(阻值约4 Ω，额定电流约0.5 A)；电压表：V(量程3 V，内阻约3 kΩ)电流表：A1(量程0.6 A，内阻约0.2 Ω)；A2(量程3 A，内阻约0.05 Ω)；电源：E1(电动势3 V，内阻不计)；E2(电动势12 V ，内阻不计)；滑动变阻器：R(最大阻值约20 Ω)；螺旋测微器；毫米刻度尺；开关S；导线．(1)用螺旋测微器测量金属丝的直径，示数如图所示，读数为________mm.(2)若滑动变阻器采用限流接法，为使测量尽量精确，电流表应选________________________________________________________________________，电源应选________(均填器材代号)，在虚线框内完成电路原理图．解析：(1)螺旋测微器的读数为(1.5 mm＋27.3×0.01 mm)＝1.773 mm.(2)在用伏安法测电阻的实验，为使测量尽量精确，则电流表、电压表指针需达到半偏以上，又因待测电阻丝的额定电流为0.5 A，所以电流表选A1，电源选E1即可．电路原理如图所示．答案：(1)1.773(1.771～1.775均正确)(2)A1E1电路图见解析．12.(10分)某学生实验小组利用图甲所示电路，测量多用电表内电池的电动势和电阻“×1 k”挡内部电路的总电阻．使用的器材有：多用电表；电压表：量程5 V，内阻十几千欧；滑动变阻器：最大阻值5 kΩ；导线若干．回答下列问题：(1)将多用电表挡位调到电阻“×1 k”挡，再将红表笔和黑表笔________，调零点．(2)将图甲中多用电表的红表笔和________(选填“1”或“2”)端相连，黑表笔连接另一端．(3)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图乙所示，这时电压表的示数如图丙所示．多用电表和电压表的读数分别为________kΩ和________V.解析：(1)使用多用电表测电阻前，应首先将红、黑表笔短接进行欧姆调零．(2)多用电表电流为“红进黑出”，图甲中外电路电流由2到1，所以红表笔应连1端．(3)多用电表挡位为“×1 k”Ω，指针指15，则R＝15×1 k＝15 kΩ，由图丙知电压表读数为3.60 V.答案：(1)短接(2)1(3)15 3.6013．(10分)有一个小灯泡上标有“4 V，2 W”字样，现在要用伏安法描绘这个小灯泡的U－I图线．有下列器材供选用：A．电压表(0～5 V，内阻10 kΩ)B．电压表(0～10 V，内阻20 kΩ)C．电流表(0～3 A，电阻1 Ω)D．电流表(0～0.6 A，内阻0.4 Ω)E．滑动变阻器(5 Ω，1 A)F．滑动变阻器(500 Ω，0.2 A)G．电源、开关一个、导线若干(1)实验中电压表应选用________，电流表应选用________．为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用________(用序号字母表示)．(2)请在方框内画出满足实验要求的电路图，并把图中所示的实验器材用实线连接成相应的实物电路图．解析：(1)因小灯泡的额定电压为4 V，所以电压表应选用A，小灯泡的额定电流I＝PU＝0.5 A，所以电流表应选用D；小灯泡正常工作时的电阻为R＝U2P＝8 Ω，因为R V R A>R x，R x为小电阻，电流表应采用外接法，要求电压表从零开始变化，故滑动变阻器采用分压接法，为便于调节，滑动变阻器应选用E.(2)满足实验要求的电路如图所示．接成相应的实物电路如图所示．答案：(1)A D E(2)见解析．14．(10分)小明要测量一电源的电动势E和内阻r，实验器材有：一只DIS电流传感器(可视为理想电流表，测得的电流用I表示)，一只电阻箱(阻值用R表示)，一只开关和导线若干．该同学设计了如图所示的电路进行实验和采集数据．(1)小明设计该实验的原理表达式是________(用E、r、I、R表示)；(2)小明在闭合开关之前，应先将电阻箱阻值调至________(选填“最大值”“最小值”或“任意值”)，在实验过程中，将电阻箱调至如图所示位置，则此时电阻箱接入电路的阻值为________Ω.(3)小明根据实验采集到的数据作出如图所示的1I－R图象，则由图象求得，该电源的电动势E＝________ V，内阻r＝________Ω(结果均保留两位有效数字)．解析：(1)在闭合电路中，E、I、R、r几个量之间的关系是E＝I(R＋r)．(2)为了整个电路的安全，所以开始电流要小，即电阻箱电阻调到最大值；题图中电阻箱读数为25 Ω.(3)根据E＝I(R＋r)，推出1I＝RE＋rE，再结合1I－R图象可知，图线的斜率为1E，截距为rE，解得E＝6.0 V(5.8～6.2均可)，r＝2.4 Ω(2.3～2.5均可)．答案：(1)E＝I(R＋r)(2)最大值25(3)6.0(5.8～6.2均可) 2.4(2.3～2.5均可)15．(12分)图中电源电动势E＝12 V，内电阻r＝0.5 Ω.将一盏额定电压为8 V、额定功率为16 W的灯泡与一只线圈电阻为0.5 Ω的直流电动机并联后和电源相连，灯泡刚好正常发光，通电100 min.(1)电源提供的能量是多少？(2)电流对灯泡和电动机所做的功各是多少？(3)灯丝和电动机线圈产生的热量各是多少？解析：(1)灯泡两端电压等于电源两端电压，且U＝E－Ir得总电流I＝E－Ur＝8 A电源提供的能量E电＝IEt＝8×12×100×60 J＝5.76×105 J(2)通过灯泡的电流I1＝PU＝2 A电流对灯泡所做的功W1＝Pt＝16×100×60 J＝9.6×104 J通过电动机的电流I2＝I－I1＝6 A电流对电动机所做的功W2＝I2U2t＝6×8×100×60 J＝2.88×105 J(3)灯丝产生的热量Q1＝W1＝9.6×104 J电动机线圈产生的热量Q2＝I22rt＝36×0.5×6 000 J＝1.08×105 J答案：(1)5.76×105 J(2)9.6×104 J 2.88×105 J(3)9.6×104 J 1.08×105 J综合评估检测卷(三)磁场一、选择题(本大题共12小题，每小题4分，共48分．每小题至少一个答案正确) 1．下列关于电场和磁场的说法中正确的是()A．电场线和磁感线都是封闭曲线B．电场线和磁感线都是不封闭曲线C．通电导线在磁场中一定受到磁场力的作用D．电荷在电场中一定受到电场力的作用答案： D2．下列各图中，表示通电直导线所产生的磁场，正确的是()答案： B3．在磁场中某一点，已经测出一段0.5 cm长的导线中通入0.01 A的电流时，受到的安培力为5.0×10－6 N，则下列说法正确的是()A．该点磁感应强度大小一定是0.1 TB．该点磁感应强度大小一定不小于0.1 TC．该点磁感应强度大小一定不大于0.1 TD．该点磁感应强度的方向即为导线所受磁场力的方向解析：当通电导线与磁场方向垂直时，B＝FIL＝0.1 T，当通电导线与磁场方向不垂直时B＝FIL sin α＞FIL，故应选B.答案： B4．在匀强磁场中，一带电粒子沿着垂直磁感应强度的方向运动．现将该磁场的磁感应强度增大为原来的2倍，则该带电粒子受到的洛伦兹力()A．变为原来的14B．增大为原来的4倍C．减小为原来的12D．增大为原来的2倍答案： D5.初速度为v0的电子，沿平行于通电长直导线的方向射出，直导线中电流方向与电子的初始运动方向如图所示，则()A．电子将向右偏转，速率不变B．电子将向左偏转，速率改变C．电子将向左偏转，速率不变D．电子将向右偏转，速率改变解析：由右手定则判定直线电流右侧磁场的方向垂直纸面向里，再根据左手定则判定电子所受洛伦兹力偏离电流，由于洛伦兹力不做功，电子动能不变．答案： A6.如图所示，A为一水平旋转的橡胶盘，带有大量均匀分布的负电荷，在圆盘正上方水平放置一通电直导线，电流方向如图．当圆盘高速绕中心轴OO′转动时，通电直导线所受磁场力的方向是()A．竖直向上B．竖直向下C．水平向里D．水平向外解析：由于带负电的圆环顺时针方向旋转，形成的等效电流为逆时针方向，所产生的磁场方向竖直向上．由左手定则可判定通电导线所受安培力的方向水平向里．答案： C7.如图所示为一速度选择器，内有一磁感应强度为B、方向垂直纸面向外的匀强磁场，一束粒子流以速度v 水平射入，为使粒子流经过磁场时不偏转(不计重力)，则磁场区域内必须同时存在一个匀强电场，关于此电场场强大小和方向的说法中，正确的是()A．大小为B/v，粒子带正电时，方向向上B．大小为B/v，粒子带负电时，方向向上C．大小为B v，方向向下，与粒子带何种电荷无关D．大小为B v，方向向上，与粒子带何种电荷无关解析：当粒子所受的洛伦兹力和电场力平衡时，粒子流匀速直线通过该区域，有q v B＝qE，所以E＝B v.假设粒子带正电，则受向下的洛伦兹力，电场方向应该向上．粒子带负电时，电场方向仍应向上．故正确答案为D.答案： D8.如图所示，框架面积为S，框架平面与磁感应强度为B的匀强磁场方向垂直，则穿过平面的磁通量的情况是()A．如图所示位置时等于BSB．若使框架绕OO′转过60°角，磁通量为32BSC．若从初始位置转过90°角，磁通量为零D．若从初始位置转过180°角，磁通量变化为2BS 解析：在如题图所示的位置时，磁感线与线框平面垂直，Φ＝BS.当框架绕OO′轴转过60°时可以将图改画成侧视图如图所示，Φ＝BS⊥＝BS·cos 60°＝12BS.转过90°时，线框由与磁感线垂直穿过变为平行，Φ＝0.线框转过180°时，磁感线仍然垂直穿过线框，只不过穿过方向改变了．因而Φ1＝BS，Φ2＝－BS，ΔΦ＝|Φ2－Φ1|＝2BS.综上所述，A、C、D正确．答案：ACD9.如图所示，ab是一弯管，其中心线是半径为R的一段圆弧，将它置于一给定的匀强磁场中，磁场方向垂直于圆弧所在平面，并且指向纸外．有一束粒子对准a端射入弯管，粒子有不同的质量、不同的速度，但都是一价正离子()A．只有速度v大小一定的粒子可以沿中心线通过弯管B．只有质量m大小一定的粒子可以沿中心线通过弯管C．只有质量m与速度v的乘积大小一定的粒子可以沿中心线通过弯管D．只有动能E k大小一定的粒子可以沿中心线通过弯管解析：因为粒子能通过弯管要有一定的半径，其半径r＝R.，由粒子的q、B都相同，则只有当m v一定时，粒子才能通过弯管．所以r＝R＝m vqB答案： C10.用如图所示的回旋加速器来加速质子，为了使质子获得的最大动能增加为原来的4倍，可采用下列哪几种方法？()A．将其磁感应强度增大为原来的2倍B．将其磁感应强度增大为原来的4倍C．将D形金属盒的半径增大为原来的2倍。

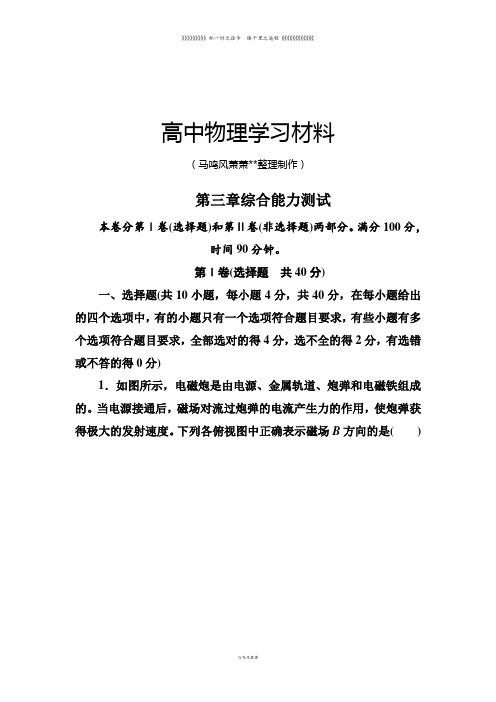

人教版高中物理选修3-1第三章综合能力测试
》》》》》》》》》积一时之跬步 臻千里之遥程《《《《《《《《《《《《 马鸣风萧萧 高中物理学习材料 （马鸣风萧萧**整理制作） 第三章综合能力测试 本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。满分100分，时间90分钟。 第Ⅰ卷(选择题 共40分) 一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分) 1．如图所示，电磁炮是由电源、金属轨道、炮弹和电磁铁组成的。当电源接通后，磁场对流过炮弹的电流产生力的作用，使炮弹获得极大的发射速度。下列各俯视图中正确表示磁场B方向的是( ) 》》》》》》》》》积一时之跬步 臻千里之遥程《《《《《《《《《《《《
马鸣风萧萧 答案：B 解析：要使炮弹加速，安培力方向必须向右，由左手定则判知B中磁场方向符合要求，故B对，A、C、D错。 2．(2011·深圳模拟)
如图所示为某种用来束缚原子的磁场的磁感线分布情况，以O点为坐标原点，沿z轴正方向磁感应强度B大小的变化最有可能为( ) 》》》》》》》》》积一时之跬步 臻千里之遥程《《《《《《《《《《《《 马鸣风萧萧 答案：C 解析：由磁感线的疏密程度表示B的大小，因沿z轴方向B先减小后增大，故最有可能的为C图。 3．(2012·南京六中高二检测)在雷雨天气时，空中有许多阴雨云都带有大量电荷，在一楼顶有一避雷针，其周围摆放一圈小磁针，当避雷针正上方的一块阴雨云对避雷针放电时，发现避雷针周围的小磁针的S极呈顺时针排列(俯视)，则该块阴雨云可能带( ) A．正电荷 B．负电荷 C．正负电荷共存 D．无法判断 答案：B 解析：小磁针的S极顺时针排列，说明磁场方向为逆时针，由安培定则可知，电流方向为竖直向上，即该阴雨云带负电荷，故选项B正确。 4．(2010·黄冈高二检测)取两个完全相同的长导线，用其中一根绕成如图(a)所示的螺线管，当该螺线管中通以电流强度为I的电流时，测得螺线管内中部的磁感应强度大小为B，若将另一根长导线对》》》》》》》》》积一时之跬步 臻千里之遥程《《《《《《《《《《《《 马鸣风萧萧 折后绕成如图(b)所示的螺旋管，并通以电流强度也为I的电流时，则在螺线管内中部的磁感应强度大小为( )

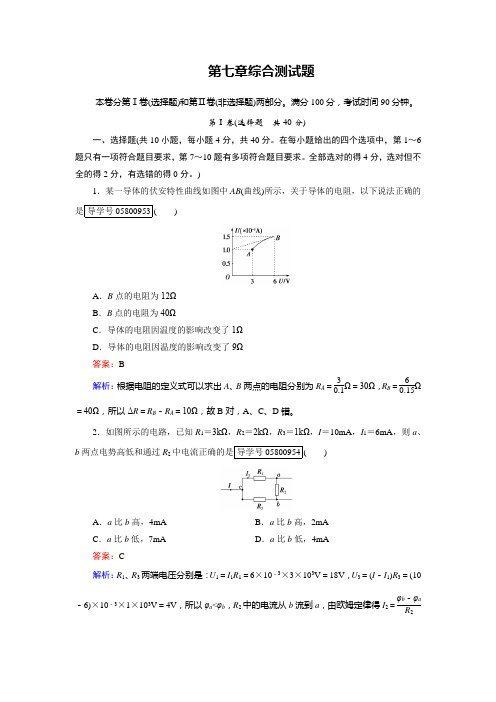

【走向高考】2017年高考物理人教版一轮复习(习题)综合测试题7
第七章综合测试题本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。
满分100分，考试时间90分钟。
第Ⅰ卷(选择题 共40分)一、选择题(共10小题，每小题4分，共40分。
在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求。
全部选对的得4分，选对但不全的得2分，有选错的得0分。
)1．某一导体的伏安特性曲线如图中AB (曲线)所示，关于导体的电阻，以下说法正确的是导学号 05800953( )A ．B 点的电阻为12Ω B ．B 点的电阻为40ΩC ．导体的电阻因温度的影响改变了1ΩD ．导体的电阻因温度的影响改变了9Ω 答案：B解析：根据电阻的定义式可以求出A 、B 两点的电阻分别为R A ＝30.1Ω＝30Ω，R B ＝60.15Ω＝40Ω，所以ΔR ＝R B －R A ＝10Ω，故B 对，A 、C 、D 错。
2．如图所示的电路，已知R 1＝3kΩ，R 2＝2kΩ，R 3＝1kΩ，I ＝10mA ，I 1＝6mA ，则a 、b 两点电势高低和通过R 2中电流正确的是导学号 05800954( )A ．a 比b 高，4mAB ．a 比b 高，2mAC ．a 比b 低，7mAD ．a 比b 低，4mA答案：C解析：R 1、R 3两端电压分别是：U 1＝I 1R 1＝6×10－3×3×103V ＝18V ，U 3＝(I －I 1)R 3＝(10－6)×10－3×1×103V ＝4V ，所以φa <φb ，R 2中的电流从b 流到a ，由欧姆定律得I 2＝φb －φa R 2＝18－42×103A ＝7mA ，选项C 正确。
3.如图所示电路中，闭合开关S ，当滑动变阻器的滑动触头P 从最上端向下滑动时导学号 05800955( )A ．电压表V 读数先变大后变小，电流表A 读数变大B ．电压表V 读数先变小后变大，电流表A 读数变小C ．电压表V 读数先变大后变小，电流表A 读数先变小后变大D ．电压表V 读数先变小后变大，电流表A 读数先变大后变小 答案：A解析：设滑动变阻器的总电阻为R 0，P 以上电阻为R x ，R x 与(R 0－R x )并联接入电路，并联后的阻值R ′＝(R 0－R x )R x R 0当R x ＝R 02时，R ′最大。
2017-2021年高中物理(人教版选修3-1)第一章静电场章末检测含答案解析
【最新】高中物理（人教版选修3-1）第一章静电场章末检测学校:___________姓名：___________班级：___________考号：___________一、单选题1．下面是某同学对电场中的一些概念及公式的理解，其中正确的是（ ） A ．根据电场强度的定义式FE q=可知，电场中某点的电场强度与试探电荷所受的电场力成正比B ．根据电容的定义式QC U=可知，电容器的电容与其所带电荷量成正比，与两极板间的电压成反比C ．根据真空中点电荷的场强公式2QE k r=可知，电场中某点的场强与场源电荷所带电荷量成正比D ．根据电势差的定义式ABAB W U q=可知，如果将一个正点电荷从A 点移动到B 点，电场力做功为1J ，则A 、B 两点间的电势差为1V2．真空中相距为r 的两点电荷1Q 、2Q ，电量均为q ，相互作用力为.F 若要使相互作用力变为2F ，可采用的方法是( ) A ．1Q 、2Q 电量同时增大为2q ，距离保持不变 B ．1Q 电量增大为2q ，2Q 电量不变，距离保持不变 C ．1Q 、2Q 电量不变，距离变为2r D ．1Q 、2Q 电量不变，距离变为0.5r3．带电粒子仅在电场力作用下，从电场中a 点以初速度0v 进入电场并沿虚线所示的轨迹运动到b 点，如图所示，实线是电场线，关于粒子，下列说法正确的是( )A ．在a 点的加速度大于在b 点的加速度B．在a点的电势能小于在b点的电势能C．在a点的速度小于在B点的速度D．电场中a点的电势一定比b点的电势高4．如图所示，在M、N处固定着两个等量异种点电荷，在它们的连线上有A、B两点，已知MA=AB=BN，下列说法正确的是（）A．A，B两点电势相等B．A，B两点场强相同C．将一正电荷从A点移到B点，电场力做负功D．负电荷在A点的电势能大于在B点的电势能5．如图，一电荷量为q的正点电荷位于电场中的A点，受到的电场力为F。
人教版高中物理选修3-1模块综合测试卷
（精心整理，诚意制作）模块综合测试卷时间：90分钟分值：100分第Ⅰ卷(选择题共48分)一、选择题(本题有12小题，每小题4分，共48分．其中1～9题为单选题，10～12题为多选题)1.如图所示，将一个带正电的小球Q放在本身不带电的导体AB靠近A端一侧，由于静电感应，导体的A、B两端分别出现负、正感应电荷．则以下说法中正确的是( )A．A端接一下地，导体将带正电荷B．A端接一下地，导体将带负电荷C．导体的A端电势低，B端电势高D．导体上的感应电荷在导体内部产生的电场强度为0【解析】导体AB处于点电荷＋Q激发的电场中，导体AB的电势大于0，不论A端还是B端接地导体都带负电荷．AB是一个等势体，导体内部的电场强度为0，是感应电荷与场源电荷共同作用的结果．【答案】B2．如图所示，四边形的通电闭合线框abcd处在垂直线框平面的匀强磁场中，它受到磁场力的合力( )A．竖直向上B．方向垂直于ad斜向上C．方向垂直于bc斜向下D．为零【解析】导线abcd的有效长度L＝0，故它受到的磁场力的合力为零，即任何闭合通电线圈在匀强磁场中受到的磁场力的合力一定为零．【答案】D3．在如图所示的电路中，当电键S闭合后，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将电键S断开，则( )A．液滴仍保持静止状态B．液滴做自由落体运动C．电容器上的带电量与R1的大小有关D．电容器上的带电量增大【解析】当电键S闭合后，电容器两极板上的电压是R2两端的电压，将电键S断开，电容器两极板上的电压等于电源的电动势，即电容器两极板间的电压增加，液滴受到的电场力增大，液滴将向上做匀加速运动，故选项A、B 都是错误的．由Q＝CU知，此时R1上无电流，U＝E，与R1的大小无关．电容器上的带电量增大，故选项D正确，C错误．【答案】D4．如图所示，粗细均匀的金属环上a、b、c、d四点把它分为四等份．当a 、b两点接入电路时，圆环消耗的电功率为P；当把a、d两点接入同一电路中时(即保持电压不变)，圆环消耗的电功率为( )A.P4B．PC.4P3D．3P【解析】设金属环的电阻为4R，则当a、b接入电路时，相当于两个半圆环并联，R1＝R，消耗的功率P＝U2/R；当a、d接入电路时，相当于一个1/4圆环和一个3/4圆环并联，R2＝3R/4，消耗的功率P′＝4U2/3R，所以P′＝4P/3.【答案】C5．如图所示，一个电子以100eV的初动能从A点垂直电场线方向飞入匀强电场，在B点离开电场时，其运动方向与电场线成150°角，则A与B两点间的电势差为( )A．300 V B．－300 VC．－100 V D．－100 V/3【解析】电子做类平抛运动，在B点，由速度分解可知v B＝vAcos60°＝2v A，所以E k B＝4E k A＝400 eV，由动能定理得U AB(－e)＝E k B－E k A，所以U AB＝－300 V，B对．【答案】B6．图中边长为a的正三角形ABC的三个顶点分别固定三个点电荷＋q、＋q 、－q，则该三角形中心O点处的场强为( )A.6kqa2，方向由C指向OB.6kqa2，方向由O指向CC.3kqa2，方向由C指向OD.3kqa2，方向由O指向C【解析】每个点电荷在O点处的场强大小都是E＝kq3a23＝3kqa2，画出矢量叠加的示意图，如图所示，由图可得O点处的合场强为E0＝2E＝6kqa2，方向由O指向C，B项正确．【答案】B7．夜间，居民楼的楼道里只是偶尔有人经过，“长明灯”会造成浪费．科研人员利用“光敏”材料制成“光控开关”——天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时自动闭合，无人走动时自动断开．若将这两种开关配合使用，就可以使楼道里的灯变的“聪明”．这种“聪明”的电路是图中的()【解析】在白天时，一般不需要灯照明的；天黑以后，特别是夜深人静时，一般也不需要灯照明的，也就是说天黑且人在楼道里走动时需要．对于选项A，“声控开关”闭合时，发生短路；对于选项B，不管是“光控开关”，还是“声控开关”各自都能让灯发光，节能目的达不到；对于选项C，“光控开关”闭合时，发生短路；对于选项D，“光控开关”与“声控开关”同时闭合时，灯才亮，所以达到节能的目的．【答案】D8．如图所示，一个带负电的油滴以水平向右的速度v进入一个方向垂直纸面向外的匀强磁场B后，保持原速度做匀速直线运动，如果使匀强磁场发生变化，则下列判断中错误的是( )A．磁场B减小，油滴动能增加B．磁场B增大，油滴机械能不变C．使磁场方向反向，油滴动能减小D．使磁场方向反向后再减小，油滴重力势能减小【解析】开始时油滴所受洛伦兹力跟重力平衡，即qvB＝mg.B减小及反向时，油滴将向下偏转，重力做正功，洛伦兹力不做功，故动能增加，重力势能减小，A、D正确，C错误；当B增加时，油滴将向上偏转，但只有重力做功，故B正确．【答案】C9．如图所示，一圆形区域内存在匀强磁场，AC为直径，O为圆心，一带电粒子从A沿AO方向垂直射入磁场，初速度为v1，从D点射出磁场时的速率为v2，则下列说法中正确的是(粒子重力不计)( )A．v2>v1，v2的方向必过圆心B．v2＝v1，v2的方向必过圆心C．v2>v1，v2的方向可能不过圆心D．v2＝v1，v2的方向可能不过圆心【答案】B10．某同学在研究三种导电元件的伏安特性时，他根据实验所测得的数据，分别绘制了I－U图线，如图甲、乙、丙所示，下列说法正确的是( ) A．图甲的元件可以作为标准电阻使用B．图乙的电阻随电压升高而增大C．图丙的电阻随电压升高而增大D．只有图乙才是可能的【解析】由图象可知甲元件的电阻不变，乙元件的电阻随电压U的增大而增大，丙元件的电阻随电压U的增大而减小，故A、B正确．【答案】AB11．如图所示，一个半径为R的导电圆环与一个轴向对称的发散磁场处处正交，环上各点的磁感应强度B大小相等，方向均与环面轴线方向成θ角(环面轴线为竖直方向)．若导线环上载有如图所示的恒定电流I，则下列说法正确的是( )A．导电圆环所受安培力方向竖直向下B．导电圆环所受安培力方向竖直向上C．导电圆环所受安培力的大小为2BIRD．导电圆环所受安培力的大小为2πBIR sinθ【解析】将导线分成小的电流元，任取一小段电流元为对象，把磁场分解成水平方向和竖直方向的两个分量，则竖直方向的分磁场产生的安培力为零，水平方向的分磁场产生的安培力为：F＝BIL＝2πBIR sinθ，方向为竖直向上，所以B、D正确．【答案】BD12．如图所示，两个横截面分别为圆和正方形，但磁感应强度均相同的匀强磁场，圆的直径D等于正方形的边长，两个电子以相同的速度分别飞入两个磁场区域，速度方向均与磁场方向垂直，进入圆形区域的电子速度方向对准了圆心，进入正方形区域的电子是沿一边的中心且垂直于边界线进入的，则()A．两个电子在磁场中运动的半径一定相同B．两电子在磁场中运动的时间有可能相同C．进入正方形区域的电子一定先飞离磁场D．进入圆形区域的电子一定不会飞离磁场【解析】根据公式R＝mv/qB可知A正确；若两个粒子的轨道半径R＝D/2，那么两电子在磁场中运动的时间相同，因此B正确；粒子在磁场中的轨道半径是相同的，由题图可以看出进入正方形区域的电子不会先飞离磁场，因此C错误；由于离子的圆心一定在入射点的切线上，所以粒子一定会飞离磁场，因此D错误．【答案】AB第Ⅱ卷(非选择题共52分)二、实验题(本题有2小题，共15分，请将答案写在题中的横线上)13．(6分)某照明电路出现故障，其电路如图1所示，该电路用标称值12V的蓄电池为电源，导线及其接触完好．维修人员使用已调好的多用表直流50 V挡检测故障．他将黑表笔接在c点，用红表笔分别探测电路的a、b点．(1)断开开关，红表笔接a点时多用表指示如图2所示，读数为________V，说明________正常(选填：蓄电池、保险丝、开关、小灯)．(2)红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用表指示仍然和图2相同，可判定发生故障的器件是________(选填：蓄电池、保险丝、开关、小灯)．【解析】(1)断开开关，电压表直接测量电源两端的电压，有示数且接近电源电动势，说明电源正常．(2)红表笔接b点，闭合开关，电压表示数与(1)中相同，说明电路仍然处于断路状态，而开关是闭合的，因此可以确定是小灯发生断路故障．【答案】(1)12.0 蓄电池(2)小灯14．(9分)在测量电源的电动势和内阻的实验中，由于所用电压表(视为理想电压表)的量程较小，某同学设计了如图所示的实物电路．(1)实验时，应先将电阻箱的电阻调到________．(选填“最大值”、“最小值”或“任意值”)(2)改变电阻箱的阻值R，分别测出阻值R0＝10Ω的定值电阻两端的电压U，下列两组R的取值方案中，比较合理的方案是____ ____．(选填“1”或“2”)方案编号电阻箱的阻值R/Ω1 400.0 350.0 300.0 250.0 200.02 80.0 70.0 60.0 50.0 40.0(3)根据实验数据描点，绘出的1 U－R图象是一条直线．若直线的斜率为k，在1 U坐标轴上的截距为b，则该电源的电动势E＝________，内阻r＝________.(用k、b和R0表示)【解析】(1)实验时，应使电路中的电阻阻值最大，所以应先将电阻箱的电阻调到最大．(2)方案1中R的阻值与R0相差较大，则R0两端的电压过小，电压表的示数过小，不能准确测量R0两端的电压，所以方案1不合理，方案2中R的阻值与R0相差较小，R0两端的电压较大，电压表的示数较大，所以方案2比较合理．(3)根据闭合电路欧姆定律有E＝UR0(R0＋R＋r)1 U ＝1ER0R＋R0＋rER0由k＝1ER0得E＝1kR0由b＝R0＋rER0得r＝bk－R0.【答案】(1)最大值(2)2 (3)1kR0bk－R0三、计算题(本题有3小题，共37分，解答应写出必要的文字说明﹑方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位)15．(12分)如图所示，一带电微粒质量为m 、电荷量为q ，从静止开始经电压为U 1的电场加速后，水平进入两平行金属板间的偏转电场中，微粒射出电场时的偏转角为θ.已知偏转电场中金属板长为L ，两板间距为d ，带电微粒重力忽略不计．求：(1)带电微粒进入偏转电场时的速率v 1； (2)偏转电场中两金属板间的电压U 2.【解析】 (1)由动能定理得qU 1＝12mv 21①所以v 1＝2qU1m.② (2)偏转电场的场强：E ＝U2d③ 微粒的加速度：a ＝qE m④ 在电场中运动的时间：t ＝Lv1⑤沿电场方向的分速度：v y ＝at ⑥偏转角θ满足：tan θ＝vyv1⑦解得：U 2＝2U1dtan θL ⑧【答案】 (1) 2qU1m (2)2U1dtan θL16．(12分)如图所示的电路中，电源电动势E ＝10 V ，内阻r ＝1 Ω，电容器的电容C ＝40 μF ，电阻R 1＝R 2＝4 Ω，R 3＝5 Ω.接通电键S ，待电路稳定后，求：(1)理想电压表V 的读数； (2)电容器的带电荷量． 【解析】电路简化如右图所示，(1)由闭合电路欧姆定律得：I ＝E R1＋R3＋r ＝104＋5＋1A ＝1 A故U V＝I·R3＝1×5 V＝5 V(2)Q＝CU1＝C·I·R1＝40×10－6×1×4 C＝1.6×10－4C.【答案】(1)5 V(2)1.6×10－4C17．(13分)如图所示，有界匀强磁场的磁感应强度B＝2×10－3T；磁场右边是宽度L＝0.2 m、场强E＝40V/m、方向向左的匀强电场．一带电粒子电荷量q＝－3.2×10－19C，质量m＝6.4×10－27kg，以v＝4×104m/s的速度沿OO′垂直射入磁场，在磁场中偏转后射入右侧的电场，最后从电场右边界射出．(不计重力)求：(1)大致画出带电粒子的运动轨迹；(2)带电粒子在磁场中运动的轨道半径；(3)带电粒子飞出电场时的动能E k.【解析】(1)轨迹如图(2)带电粒子在磁场中运动时，由牛顿运动定律，有qvB＝m v2 RR＝mvqB＝6.4×10－27×4×1043.2×10－19×2×10－3m＝0.4 m(3)E k＝EqL＋12mv2＝40×3.2×10－19×0.2 J＋12×6.4×10－27×(4×104)2J＝7.68×10－18J.【答案】(1)轨迹见解析图(2)0.4 m(3)7.68×10－18J。
人教版高中物理选修(3-1)-选修3-1综合测试卷2
期末测试卷一、选择题（共15小题，每小题2分，满分30分）1．下列说法正确的是（）A．牛顿认为质量一定的物体其加速度与物体受到的合外力成正比B．亚里士多德认为轻重物体下落快慢相同C．笛卡尔的理想斜面实验说明了力不是维持物体运动的原因D．伽利略认为如果完全排除空气的阻力，所有物体将下落的同样快2．如图是磁报警装置中的一部分电路示意图，其中电源电动势为E，内阻为r，R1、R2是定值电阻，R B是磁敏传感器，它的电阻随磁体的出现而减小，c、d接报警器．电路闭合后，当传感器R B所在处出现磁体时，则电流表的电流I，c、d 两端的电压U将（）A．I变大，U变小B．I变小，U变大C．I变大，U变大D．I变小，U变小3．场强为E的匀强电场和磁感强度为B的匀强磁场正交．如图质量为m的带电粒子在垂直于磁场方向的竖直平面内，做半径为R的匀速圆周运动，设重力加速度为g，则下列结论不正确的是（）A．粒子带负电，且q=B．粒子顺时针方向转动C．粒子速度大小v=D．粒子的机械能守恒4．在如图所示的电路中，灯泡L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，（电压表和电流表均视为理想）下列结论正确的是（）A．灯泡L变亮B．电源的输出功率变小C．电流表读数变小D．电容器C上电荷量减小5．在如图所示的匀强磁场中，已经标出了电流I和磁场B以及磁场对电流作用力F三者的方向，其中错误的是（）A．B．C．D．6．两条导线互相垂直，但相隔一小段距离，其中AB固定，CD可自由运动，当通以图所示方向电流后，CD导线将（）A．顺时针方向转动，同时靠近ABB．逆时针方向转动，同时离开ABC．顺时针方向转动，同时离开ABD．逆时针方向转动，同时靠近AB7．如图所示，在真空中，匀强电场的方向竖直向下，匀强磁场的方向垂直纸面向里．三个油滴a、b、c带有等量的同种电荷，已知a静止，b向右匀速运动，c 向左匀速运动．比较它们的质量应有（）。
2017-2018学年高中物理(人教版选修3-1)习题：第2章+章末综合测评2+Word版含答案.pptx
A．增大 R1
图4
B．增大 R2
C．增大 R3
D．减小 R1
【解析】由于稳定后电容器相当于断路，因此 R3 上无电流，电容器相当于和 R2 并联．只
有增大 R2或减小 R1 才能增大电容器 C 两端的电压，从而增大其带电量．改变 R3不能改变电
容器的带电量．
【答案】 BD
7.如图 5 所示的电路中，电源的电动势 E 和内电阻 r 恒定不变，电灯L 恰能正常发光， 如果变阻器的滑片向 b 端滑动，则( )
报警器开始报警为止．
【答案】 (1)连线如解析图所示 (2)R2 (3)①650.0 b 接通电源后，流过报警器的电流会超过 20 mA，报警器可能损坏 ②c
报警器开始报警 11．(14 分)一个允许通过最大电流为 2 A 的电源和一个滑动变阻器，接成如图 8 甲所
示的电路．滑动变阻器最大阻值为 R0＝22 Ω，电源路端电压 U 随外电阻 R 变化的规律如图
后减小，D 错．
【答案】 ABC 二、非选择题(本题共 4 小题，共 52 分，按要求作答) 9．(9 分)某同学想要描绘标有“3.8 V，0.3 A”字样小灯泡 L 的伏安特性曲线，要求 测量数据尽量精确、绘制曲线完整．可供该同学选用的器材除开关、导线外，还有： 电压表 V1(量程 0～3 V，内阻等于 3 kΩ) 电 压表 V2(量程 0～15 V，内阻等于 15 kΩ) 电 流表 A1(量程 0～200 mA，内阻等于 10 Ω) 电流表 A2(量程 0～3 A，内阻等于 0.1 Ω)
D．弹性限度内，弹簧的劲度系数与弹簧伸长量成正比
【解析】 在导体电阻一定的条件下，由 P＝I2R 知热功率与电流的二次方成正比，选
项 A 错误．根据功的公式可知其大小与力的作用时间无关，选项 B 错误．由电容的定义式可
人教版高中物理选修3-1第一章综合能力测试
Competitors are like whetstones. It sharpens us very sharply. Then we pick up the knife and cut it off.精品模板助您成功！（页眉可删）幼儿园中班教案《路边的树》活动目标：1、根据树的形态、颜色进行想象，初步学习从一点向多点发散的思维方法。
2、通过创造性地表现大树的眼睛，想象和感知马路上的热闹。
3、在创作时体验色彩和图案对称带来的均衡美感。
4、培养幼儿的欣赏能力。
活动准备：1、材料准备：水粉颜料，水粉笔、围裙、套袖、与孩子相当的图片2、幼儿知识经验准备：调查了解哪里有树3、课件的准备：有关大树的PPT活动过程：(一)图片导入，经验回顾1、经验交流。
师：“在来幼儿园的路上看到了什么?”PPT出示“树”，“今天我们来讨论树，哪里有树?”引导孩子交流对树的位置的经验影像，促进孩子对新经验的建构。
2、大胆说出树好在哪里?并通过教师的回应提升，了解树木能净化空气、美化环境等功能，引发孩子的情感同时引出孩子们对树的热爱。
(二)欣赏课件，引发想象1、在轻柔的背景音乐中，欣赏PPT中“树的美景”。
并通过欣赏，引导孩子大胆说出自己心中所想，从而为孩子广阔的想象做铺垫。
2、使用有趣的方式引导幼儿参与PPT的操作(用我们的小手依次“点开”PPT中的色块)，通过PPT出示不同形态的树，引发孩子从树的颜色、形态进行想象。
(1)绿色色块——绿色树叶的形态奇异的树。
“这棵树像什么?”根据树的形态来想想象。
(2)黄色色块——黄色树叶的形态奇异的树。
“这是哪个季节的树?这棵树像什么?”同样根据树的形态来想想象。
(3)红色色块——红色树叶的树。
“红颜色的树让你想到了什么?”根据颜色进行发散性的想象。
(4)蓝色色块。
“猜猜蓝色色块后，藏着什么样的树?”通过老师的质疑“你见过蓝色的树吗”，来引发对“灯树”的了解和想象。
(三)动手玩乐，换位想象1、添画想象：“如果树有眼睛会是怎么样的呢?”通过美术活动创造性地表现大树的眼睛。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
选修3－1综合测试题 本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。满分100分，考试时间90分钟。 第Ⅰ卷(选择题 共40分) 一、选择题(共10小题，每小题4分，共40分。在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求。全部选对的得4分，选对但不全的得2分，有选错的得0分。) 1．(2014·重庆理综)如图所示为某示波管内的聚焦电场，实线和虚线分别表示电场线和等势线。两电子分别从a、b两点运动到c点，设电场力对两电子做的功分别为Wa和Wb，a、b两点的电场强度大小分别为Ea和Eb，则导学号 05801072( )
A．Wa＝Wb，Ea>Eb B．Wa≠Wb，Ea>Eb C．Wa＝Wb，Ea答案：A 解析：考查电场中力的性质和能的性质。解题的关键是理解电场线和等势线的特点。a、b两点在同一等势线上，所以从a运动到c和从b运动到c电场力做的功相等，即Wa＝Wb；由电场线的特点知，a点所处位置的电场线比b点的密，故电场强度大，即Ea>Eb，综上所述，选项A正确。解题中要充分利用电场线和等势线这个工具进行分析。 2．(2014·山东理综)如图，半径为R的均匀带正电薄球壳，其上有一小孔A。已知壳内的场强处处为零；壳外空间的电场，与将球壳上的全部电荷集中于球心O时在壳外产生的电场一样。一带正电的试探电荷(不计重力)才球心以初动能Ek0沿OA方向射出。下列关于试探电荷的动能Ek与离开球心的距离r的关系图象，可能正确的是导学号 05801073( ) 答案：A 解析：根据力与运动的关系，库仑定律解决问题。当试探电荷在球壳内部运动时，不受静电力作用，做匀速直线运动，故动能Ek不变。当试探电荷在球壳外部运动时，根据库仑定律，试探电荷受到的库仑斥力越来越小，故试探电荷做加速度减小的加速运动，试探电荷的动能越来越大，但增大得越来越慢。选项A正确，选项B、C、D错误。 3.如图所示，在方向水平向左的匀强电场中有一倾角为60°、高为H的固定绝缘斜面体，现将一质量为m、带正电且电荷量为q的小物块(可视为质点)从斜面体顶端由静止释放。已
知重力加速度为g，匀强电场的电场强度大小为E＝3mgq，不计空气阻力。下列关于小物块运动情况的判断正确的是导学号 05801074( )
A．小物块将沿斜面下滑 B．小物块将做曲线运动 C．小物块到达地面时的速度大小为22gH D．若其他条件不变，只增大电场强度，小物块到达地面前的运动时间将增大 答案：C 解析：对小物块受力分析，如图所示，由图中几何关系可知，小物块受到竖直向下的重力和水平向左的电场力，由平行四边形定则可知，小物块从静止开始沿图中虚线做匀加速直线运动，选项A、B错误；从静止释放至到达地面的过程中，由动能定理可得mgH＋qE×3H＝12mv2－0，即mgH＋3mg×3H＝12mv2－0，可得v＝22gH，选项C正确；该运动可以分解成水平方向上向左的匀加速直线运动和竖直向下的自由落体运动，由H＝12gt2可知，若其他条件不变，只增加电场强度，小物块到达地面前运动的时间不变，选项D错误。 4．如图所示的电路中，闭合电键后各元件处于正常工作状态，当某灯泡突然出现故障时，电流表读数变小，电压表读数变大。下列关于故障原因或故障后其他物理量的变化情况的说法中正确的是导学号 05801075( )
A．L1灯丝突然短路 B．L2灯丝突然烧断 C．电源的输出功率一定变小 D．电容器C上电荷量减小 答案：B
解析：当L1灯丝突然短路时，电路的外电阻减小，根据I＝ER外＋r得，电流表读数增大，
A错；当L2灯丝突然烧断时，电路的外电阻增大，电流表读数变小，由U＝E－Ir得电压表读数增大，B对；电源的输出功率大小由电路的外电阻与内电阻的关系决定，所以C错；当L2灯丝突然烧断时，电容器两端的电压增大，所以电容器会充电，D错。 5．(2015·济宁模拟)如图所示，两根相距L＝2m的平行金属导轨ab、cd水平放置在竖直向下的匀强磁场中，质量为m＝3.6kg的金属棒MN垂直导轨放置，且与导轨接触良好。当金属棒中通以I1＝5A的电流时，金属棒可沿导轨做匀速运动；当金属棒中电流增大到I2
＝8A时，金属棒能获得a＝2m/s2的加速度，已知金属棒受到的安培力方向水平。则该匀强
磁场的磁感应强度的大小为导学号 05801076( )
A．1.8T B．1.5T C．1.2T D．条件不足，无法计算 答案：C 解析：由平衡条件可得BI1L＝F阻，当金属棒中的电流为I2＝8A时，金属棒做加速运动，加速度为a，根据牛顿第二定律得，BI2L－F阻＝ma，解得B＝maI2－I1L＝3.6×23×2T＝1.2T，C正确。 6.如图所示，长方形abcd 长ad＝0.6 m，宽ab＝0.3 m，O、e分别是ad、bc的中点，以ad为直径的半圆内有垂直纸面向里的匀强磁场(边界上无磁场)，磁感应强度B＝0.25 T。一群不计重力、质量m＝3×10－7 kg、电荷量q＝＋2×10－3C的带电粒子以速度v＝5×102 m/s沿垂直ad方向且垂直于磁场射入磁场区域导学号 05801077( )
A．从Od边射入的粒子，出射点全部分布在Oa边 B．从aO边射入的粒子，出射点全部分布在ab边 C．从Od边射入的粒子，出射点分布在Oa边和ab边 D．从aO边射入的粒子，出射点分布在ab边和be边 答案：D
解析：由左手定则判断，粒子刚射入时所受洛伦兹力方向向上。qvB＝mv2R，R＝mvqB＝3×10－7×5×1022×10－3×14
＝0.3 m。由数学知识知只有D项正确。
7．(2014·海南高考)如图甲，直线MN表示某电场中一条电场线，a、b是线上的两点。将一带负电荷的粒子从a点处由静止释放，粒子从a运动到b过程中的v -t图线如图乙所示。设a、b两点的电势分别为φa、φb，场强大小分别为Ea、Eb，粒子在a、b两点的电势能分别为Wa、Wb，不计重力，则有导学号 05801078( )
A．φa>φb B．Ea>Eb C．EaWb 答案：BD 解析：由题意可知，粒子只受电场力时，其动能和电势能之和保持不变，而由v -t图象可知粒子从a运动到b的过程中速度逐渐增大，动能增大，所以其电势能逐渐减小，又由于粒子带负电，所以电势是逐渐升高的，A错，D对；由于v -t图象的斜率是逐渐减小的，加速度逐渐减小，因此电场力逐渐减小，所以电场强度也逐渐减小，B对，C错。故选B、D。 8.(2015·山东泰安)如图所示甲是匀强电场，乙是孤立的正点电荷形成的电场，丙是等量异种点电荷形成的电场(a，b位于两点电荷连线上，且a位于连线的中点)，丁是等量正点电荷形成的电场(a，b位于两点电荷连线的中垂线上，且a位于连线的中点)。有一个正检验电荷仅在电场力作用下分别从电场中的a点由静止释放，动能Ek随位移x变化的关系图象如图中的①②③图线所示，其中图线①是直线。下列说法正确的是导学号 05801079( )
A．甲对应的图线是① B．乙对应的图线是② C．丙对应的图线是② D．丁对应的图线是③ 答案：AC 解析：甲图中电场为匀强电场，电场力做功W＝qEx，因E、q均保持不变，故电场力做功与x成正比，故对应的图线是①，A项正确；乙图中从a到b时电场强度减小，故电场力做功越来越慢，即动能的增大应是减慢的，故图象应为③，B项错误；丙图中为两异种电荷，a为中间，故从a到b时，电场强度增大，故电场力做功也将加快，故动能的增加增快，故应为②，C项正确；丁图中a处场强最小，而不能明确b的位置，故从a到b时场强可能一直增大，也可能先增大再减小，若场强一直增大，则做功越来越快，图象应为②，所以D项错误。 9．如图所示为匀强电场的电场强度E随时间t变化的图象。当t＝0时，在此匀强电场中由静止释放一个带电粒子，设带电粒子只受电场力的作用，则下列说法中正确的是导学号 05801080( ) A．带电粒子将始终向同一个方向运动 B．2s末带电粒子回到原出发点 C．3s末带电粒子的速度为零 D．0～3s内，电场力做的总功为零 答案：CD
解析：设第1s内粒子的加速度为a1，第2s内的加速度为a2，由a＝qEm可知，a2＝2a1，可见，粒子第1s内向负方向运动，1.5s末粒子的速度为零，然后向正方向运动，至3s末回到原出发点，粒子的速度为0，由动能定理可知，此过程中电场力做功为零，综上所述，可知C、D正确。 10．(2016·山西省吕梁模拟)如图所示，在第Ⅱ象限内有水平向右的匀强电场，在第Ⅰ、Ⅳ象限内分别存在如图所示的匀强磁场，磁感应强度大小相等。有一个带正电的带电粒子以垂直于x轴的初速度v0从x轴上的P点进入匀强电场中，并且恰好与y轴的正方向成45°角进入磁场，又恰好垂直进入第Ⅳ象限的磁场。已知OP之间的距离为d，则带电粒子在磁场中第二次经过x轴时，在电场和磁场中运动的总时间为导学号 05800025( )
A.7πd2v0 B．dv0(2＋5π) C.dv0(2＋3π2) D．dv0(2＋7π2) 答案：D 解析：设Q点的纵坐标为b，到达Q点的水平分速度为vx，则由类平抛运动的规律可知 h＝v0t d＝12vxt tan45°＝vxv0 得h＝2d， 粒子在磁场中的运动轨迹如图所示，设粒子在磁场中运动的半径为R，周期为T。
则由几何关系可知：R＝2·2d 带电粒子进入磁场时的速度大小为 v＝2v0
则粒子在磁场中运动的周期为
T＝2πRv＝4πdv0 设粒子在电场中运动时间为t1， t1＝2dv0 设粒子在磁场中的运动时间为t2， t2＝38T＋T2＝78T 则总时间为t＝t1＋t2＝7πd2v0＋2dv0，故选D。 第Ⅱ卷(非选择题 共60分) 二、填空题(共3小题，共18分。把答案直接填在横线上) 11．(6分)(2015·课标Ⅱ)电压表满偏时通过该表的电流是半偏时通过该表电流的两倍。某同学利用这一事实测量电压表的内阻(半偏法)，实验室提供的器材如下：导学号 05801081 待测电压表(量程3V，内阻约为3000Ω)，电阻箱R0(最大阻值为99999.9Ω)，滑动变阻器R1(最大阻值100Ω，额定电流2A)，电源E(电动势6V，内阻不计)，开关2个，导线若干。 (1)虚线框内为该同学设计的测量电压表内阻的电路图的一部分，将电路图补充完整。
