带剪切屈服型伸臂加强层框架-核心筒结构破坏机制研究
高层建筑框架核心筒结构设计分析

高层建筑框架核心筒结构设计分析探讨【摘要】高层建筑已经成为我们生活中最为常见的建筑形式,各种高层建筑在我们生活和工作中接触的日渐增多,高层建筑适应我国城市化发展的要求,也适应我国人多地少的国情需要,高层建筑可以更好的提高土地资源的利用率,且随着高层结构设计以及施工技术的不断进步,高层建筑的安全性和稳定性也大幅度提高,在满足社会发展需要的同时也更好地为人们的工作生活提供了更舒适的空间。
本文通过对高层建筑框架核心筒结构设计中需要注意的问题进行分析,并以某工程为例探讨了框架核心筒设计中的重点和难点。
【关键词】高层建筑;建筑学;框架核心筒;结构设计;分析随着世界经济的发展以及人口的不断增加,土地日益紧张,高层建筑的修建迫在眉睫。
20世纪后半期,世界各国都开始着重发展着建筑学的研究,一座座高楼大厦平地而起,标志着建筑领域进入了一个新的时代。
世界各个国家,纷纷开始设计并建造大型的建筑物,如摩天大楼,跨海大桥等各种复杂的大型建筑物。
很多建筑师为了建造更高、更大的建筑,研发出了各种复杂的建筑结构,他们奠定了高层建筑的主要基础。
我国虽然是发展中国家,但由于近年来经济建设的迅速发展和国家整体实力的增强,建造一批更高、更大、更长的建筑物即将成为十分现实的需求,这是我国建筑业领域面临的巨大机遇和挑战。
一、核心筒结构核心筒结构,属于高层建筑结构。
简单的来讲就是,外围是由梁柱构成的框架受力体系,而中间是筒体(比如电梯井),筒体并不一定是圆柱体,任何形状都有可能,筒体主要指的是中空空间,是一种功能结构。
因为筒体在中间,所以称为核心筒,又名“框架—核心筒结构”。
二、结构辨析在建筑学上,有一种结构名为“框筒”,与框架—核心筒结构很类似。
框架-核心筒与框筒是有区别的,框筒是一种筒体结构,它指的是周围密柱深梁、内部为剪力墙围合成的筒体结构,在结构上剪力滞后是它与其它结构的主要区别;可以从以下几个方面来回答:(一)从定义上来讲,他们两者都是框剪结构体系(姑且把你所说的框架核心筒作为框架-核心筒而言),因而结构受力上都是框架与剪力墙变形协调的结果;(二)从细分的角度,可以这样说,对于一个框剪结构,如果我们把剪力墙布置成了筒体,我们可以称之为框架-核心筒,通常来讲,如果结构高度小于60米,我们可以按框架剪力墙的抗震等级及构造措施来处理这个所谓的“框架-核心筒”,而当结构高度大于60米时,我们通常以高规中“框筒”的抗震等级及结构措施来处理。
框架-分布摇摆芯筒-核心筒结构体系减震机理分析及应用

第 36 卷第 2 期2023 年4 月振 动 工 程 学 报Journal of Vibration EngineeringVol. 36 No. 2Apr. 2023框架-分布摇摆芯筒-核心筒结构体系减震机理分析及应用陈易飞,何浩祥,王宝顺,程时涛(北京工业大学工程抗震与结构诊治北京市重点实验室,北京 100124)摘要: 传统的框架⁃核心筒(FCT)结构体系在保证抗震性能的情况下存在布局不灵活和经济性不足等局限。
提出框架⁃分布芯筒⁃核心筒(FDCT)高层结构体系,其具有三道抗震防线。
为了协调控制层间位移,将其进一步改进为框架⁃分布摇摆芯筒⁃核心筒(FDRCT)高层结构体系。
建立FDCT结构和FDRCT结构的简化动力模型,并进行频域动力分析和地震动随机分析,探究影响减震效果的主要参数,证明FDRCT结构相比于FCT结构具有更好的减震效果。
对典型的FCT结构进行设计调整,建立相应的FDCT结构和FDRCT结构,并进行弹塑性时程分析。
结果表明:相对于传统方案,由于FDCT结构刚度较小,地震作用下其位移将适当变大;虽然FDRCT结构的最大层间位移角和顶部位移会略有增大,但层间变形分布更加均匀,限制了薄弱层的出现,且结构加速度响应有所下降。
适当增大分布摇摆芯筒的质量可使结构变形更加均匀。
分析表明:FDRCT结构既可以提高结构的经济性又具备良好的抗震减震性能,具有良好的工程应用价值。
关键词: 框架⁃核心筒结构;分布芯筒;分布摇摆芯筒;变形控制;减震;经济性中图分类号: TU352.1;TU318 文献标志码: A 文章编号: 1004-4523(2023)02-0357-12DOI:10.16385/ki.issn.1004-4523.2023.02.007引言超高层建筑常用的结构形式包括框架⁃核心筒结构、筒中筒结构、多筒结构以及巨型结构等,其中的框架⁃核心筒(Frame⁃Core Tube, FCT)结构以其合理的构造和优越的力学性能被广泛应用[1⁃4]。
超高层核心筒施工技术研究与应用

超高层核心筒施工技术研究与应用摘要:将核心筒结构控制体系的建立作为重点,包括点位的选择、布设形式,在满足核心筒结构控制的同时实现对外围钢结构的控制,保证了核心筒的施工精度与外框架钢结构安装精度相匹配。
关键词:超高层;核心筒;施工技术前言随着当前我国城镇化进程的不断深入,城市土地利用率要求逐渐增高,因而高层、超高层建筑不断涌现。
高层建筑更加注重水平荷载,核心筒结构发挥作用的关键点就在于其内筒与框架的联系,使内筒能够加强框架的工作性能,带加强层的框架核心筒结构一般在设备层或避难层设置整层楼高的伸臂,将外柱与内筒相连,以此保证二者的协同工作,增加框筒结构的侧向刚度,控制结构的侧向位移。
1钢框架核心筒结构目前,钢框架核心筒结构施工测量的主要方法是将核心筒和外框钢作为两个相对独立的结构分别进行测量控制,采用内控法,利用塔楼的控制网实现对核心筒的内控;采用外控法在已安装完毕后的钢柱上架设经纬仪,实现对外框架钢结构的控制;即使两者的平面及标高测量控制使用同一个基准控制网,仍然无法避免测量误差的累积[1],给核心筒结构和外框钢结构的衔接带来很大困难。
用于核心筒与外框钢柱衔接的连系钢梁往往过长或者过短,这一问题出现的根本原因是在对核心筒结构与外框钢结构分别进行测量控制时错误的使用了两个控制体系,而两个控制体系之间不可避免的会存在误差,导致后序钢结构施工精度无法控制。
2工程概况深圳国际低碳城为国家八大低碳城试点之一,位于深圳东北门户、深莞惠交接处。
本项目用地面积24776.68平方米,总建筑面积217022.36平方米,包含1栋A座43层办公,研发用房,高199.95m,研发用房面积53350平方米,办公用房面积 21361平方米。
3技术原理根据工程所出现的问题,翻阅相关文献提出了钢管混凝土外框-钢支撑筒体桁架体系安装技术,主要包括:桁架厂内预拼装采用复杂节点卡具定位预拼装胎架,钢管混凝土柱牛腿连接的快速装拆抱箍柱临时支架体系,钢柱附牛腿桁架安装支架体系,桁架单元式整体吊装安装技术(设计位置辅助专向与临时固定调整装置、桁架节点单侧可调式后紧固连接技术),桁架安装定型化操作架采用抱箍固定于钢管柱技术,水平杆精确安装技术采用固定于钢管柱临时定位调整装置,伸臂桁架腹杆后装技术采用固定于钢柱与水平杆操作平台,无线监测技术采用多维度机器人监控桁架合龙时机精确确定4操作要点4.1钢管混凝土外框施工(1)在方钢管柱内设有加劲板,柱在与梁翼缘对应位置设置的内隔板,内隔板四角应设透气孔,孔径为25mm,水平隔板下方柱身上应留置20mm透气孔。
高层钢结构第九章规范钢框架混凝土核心筒结构

⾼层钢结构第九章规范钢框架混凝⼟核⼼筒结构钢框架—钢筋混凝⼟核⼼筒结构9.1总则9.1.1钢框架—钢筋混凝⼟核⼼筒结构的设计,应祖训现⾏国家标准《建设抗震设计规范》GB50011的有关规定。
9.1.2钢框架-钢筋混凝⼟核⼼筒结构有双重体系和单重体系之分,取决于框架部分的剪⼒分担率。
⼆者有不同的设计要求,适⽤范围,最⼤适⽤⾼度和抗震设计等级,设计时应分别符合有关规定。
9.1.3钢框架-钢筋混凝⼟核⼼筒结构有不同的形式,其框架部分采⽤钢框架外,必要时也可采⽤钢管混凝⼟柱(或钢⾻混凝⼟柱)和钢梁的组合框架;钢框架必要时可下部楼层⽤钢⾻混凝⼟柱和尚不六层⽤钢柱,混凝⼟核⼼筒必要时可作为钢⾻混凝⼟结构。
此外,周边钢框架必要时可设置钢⽀撑加强,使钢框架成为具有较⾼侧向承载⼒的⽀撑框架。
9.1.4钢框架-钢筋混凝⼟核⼼筒结构为双重体系时,其最⼤适⽤⾼度不宜超过现⾏国家规范《建筑结构抗震设计规范BG50011 对钢筋混凝⼟框架-核⼼筒(抗震墙)结构最⼤适⽤⾼度和钢框架-⽀撑结构最⼤适⽤⾼度⼆者的平均值。
单重体系时,不宜超过GB50011对抗震墙结构规定的最⼤适⽤⾼度。
9.1.5钢框架-钢筋混凝⼟核⼼筒结构的抗震设计等级,钢框架部分和混凝⼟核⼼筒部分应分别符合现⾏国家标准《建筑抗震设计规范》GB50011的表6.1.2和表8.1.3的规定。
9.1.6框架下部采⽤钢⾻混凝⼟柱上部采⽤钢柱时,应设置过渡层防⽌刚度突变。
过渡层的柱刚度宜为上下楼层柱刚度之和的⼀半。
9.2双重体系和单重体系9.2.1 钢框架—钢筋混凝⼟核⼼筒结构宜作为双重体系。
钢框架部分按刚度分配的最⼤楼层地震剪⼒,不应⼩于结构总剪⼒的10%;框架部分按刚度分配计算得到的地震层剪⼒应乘以的的增⼤系数,达到不⼩于结构底部地震剪⼒的20%和最⼤楼层剪⼒1.5倍⼆者较⼩值,且不⼩于结构底部地震剪⼒的15%。
【说明】在地震作⽤下,由于钢筋混凝⼟核⼼筒侧向刚度较钢框架⼤很多,因⽽承担了绝⼤部分地震⼒。
加强层结构形式

高层建筑结构加强层设计
二、加强层构件的结构形式与分类
2
分类 ➢ 伸臂桁架 ➢ 环向桁架 ➢ 腰桁架 ➢ 帽桁架 ➢ ……
高层建筑结构加强层设计
二、加强层构件的结构形式与分类
2
分类 ➢ 伸臂桁架 ➢ 环向桁架 ➢ 腰桁架 ➢ 帽桁架 ➢ ……
帽桁架 腰桁架
高层建筑结构加强层设计
三、加强层工作机理
高层建筑结构加强层设计
四、加强层刚度选择与结构布置 2、加强层结构布置
地震作用下,沿整体结构高度在建筑允许时, 应尽量多设置几道,每道加强层刚度尽量小, 对结构受力是有利的。
可以看出,伸臂构件增强了框架柱与核心筒 的连系,对位移减小最为明显,因此加强层 结构布置应优先形成水平伸臂构件。如果在 设置伸臂的同时,增加环带,对减小位移作 用不明显,但可以使水平伸臂构件受到的剪 力和弯矩减小,同时能够减小加强层上下楼 板的翘曲变形。
(c)设置两个加强层
Thank You
伸臂桁架
环向桁架
腰桁架
帽桁架
1
结构形式
➢ 开孔梁 ➢ 斜腹杆桁架 ➢ 空腹杆桁架 ➢ ……
通过调整梁宽对刚度进行调整,幅度有 限,且很难做到强剪弱弯,且施工困难
通过调整腹杆刚度,使加强层既能适当弥补结构整体刚度 不足,又能减少内力突变。在罕遇地震下使加强层腹杆首
先发生屈服破坏,避免框架柱和核心筒发生破坏。
介于前两种之间,能够在提供一定抗侧 力作用情况下,减小刚度突变,
当房屋高宽比较大 作用,提高结构整
时,结构侧向刚度 体抗侧刚度,沿建
较弱,有时不能满 筑物竖向利用建筑
足设计要求;
设备层、避难层空
间设置加强层。
高层建筑结构加强层设计

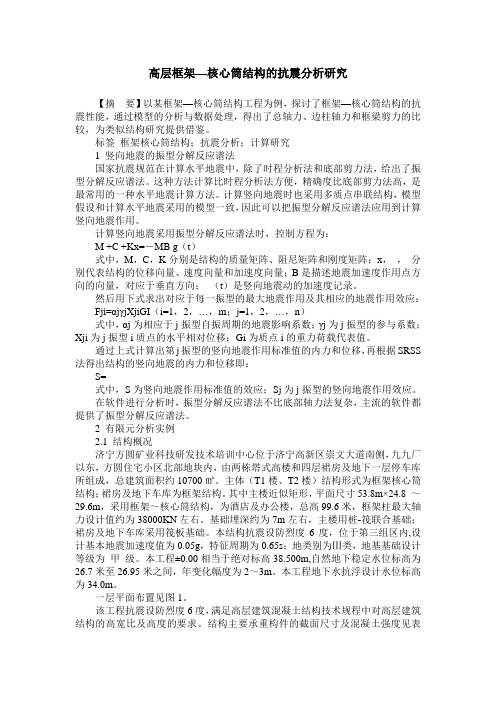

高层框架—核心筒结构的抗震分析研究

高层框架—核心筒结构的抗震分析研究【摘要】以某框架—核心筒结构工程为例,探讨了框架—核心筒结构的抗震性能,通过模型的分析与数据处理,得出了总轴力、边柱轴力和框梁剪力的比较,为类似结构研究提供借鉴。
标签框架核心筒结构;抗震分析;计算研究1 竖向地震的振型分解反应谱法国家抗震规范在计算水平地震中,除了时程分析法和底部剪力法,给出了振型分解反应谱法。
这种方法计算比时程分析法方便,精确度比底部剪力法高,是最常用的一种水平地震计算方法。
计算竖向地震时也采用多质点串联结构,模型假设和计算水平地震采用的模型一致,因此可以把振型分解反应谱法应用到计算竖向地震作用。
计算竖向地震采用振型分解反应谱法时,控制方程为:M +C +Kx=-MB g(t)式中,M,C,K分别是结构的质量矩阵、阻尼矩阵和刚度矩阵;x,,分别代表结构的位移向量、速度向量和加速度向量;B是描述地震加速度作用点方向的向量,对应于垂直方向;(t)是竖向地震动的加速度记录。
然后用下式求出对应于每一振型的最大地震作用及其相应的地震作用效应:Fji=αjγjXjiGI(i=1,2,…,m;j=1,2,…,n)式中,αj为相应于j振型自振周期的地震影响系数;γj为j振型的参与系数;Xji为j振型i质点的水平相对位移;Gi为质点i的重力荷载代表值。
通过上式计算出第j振型的竖向地震作用标准值的内力和位移,再根据SRSS 法得出结构的竖向地震的内力和位移即:S=式中,S为竖向地震作用标准值的效应;Sj为j振型的竖向地震作用效应。
在软件进行分析时,振型分解反应谱法不比底部轴力法复杂,主流的软件都提供了振型分解反应谱法。
2 有限元分析实例2.1 结构概况济宁方圆矿业科技研发技术培训中心位于济宁高新区崇文大道南侧,九九厂以东,方圆住宅小区北部地块内,由两栋塔式高楼和四层裙房及地下一层停车库所组成,总建筑面积约10700㎡。
主体(T1楼、T2楼)结构形式为框架核心筒结构;裙房及地下车库为框架结构。
建筑框架-核心筒结构设计及应用研究—以信阳某商城塔楼结构设计为例
建筑框架-核心筒结构设计及应用研究—以信阳某商城塔楼结构设计为例摘要:框架-核心筒结构是目前高层建筑设计中的主流结构形式,框筒结构中框架和核心筒协同工作,存在剪力滞后效应,框架结构为第二道抗震防线。
基于此结构受力特点,本文主要对建筑框架-核心筒结构受力分析注意事项、设计要点及其应用展开分析,以利于类似高层建筑结构设计参考。
关键词:建筑框架-核心筒;受力分析;结构设计要点;应用研究前言框架核心筒结构内部由建筑结构中的电梯井、通风井、公共空间等构成,外部辅以围状框架。
框筒结构不仅能有效利用楼梯内部空间,还能充分利用核心筒的抗侧刚度来增强结构的抗水平荷载能力,抗震性增强,结构整体稳定性高。
作为目前高层建筑设计中的主流结构形式,框筒结构有利于减少框架水平荷载的承担比重,有利于增加建筑使用面积。
但由于框架和核心筒协同工作,结构存在剪力滞后效应,作为双重抗侧体系中第二道防线的框架结构承受的剪力比重也至关重要,框筒构造设计也对结构受力产生较大影响。
本文主要针对框筒结构受力分析注意事项和设计要点进行阐述,并介绍了框筒结构在信阳某商城塔楼中的应用。
1 框筒结构受力分析注意事项结构设计师需兼顾到结构设计的方方面面才能有效避免设计误差,框筒结构设计中需要考虑的注意事项:(1)框筒受力设计必须考虑到内力平面分布以及整体分布的特殊性。
(2)对于核心筒理想受力状态和实际受力状态应有一个全面的了解,模拟计算时若单考虑筒体的平截面变形是不合理的,因为筒体实际承受较大的水平作用,在水平荷载作用下,框筒截面变形不再符合平截面假定,腹板和翼缘的正应力呈现曲线分布,应力分布不均匀,这就是框筒结构的剪力滞后效应[1](见图1)。
(3)框筒中角柱受力较大产生三维应力,远离角柱的构件轴力在角柱的影响下会非常小;各层楼板形成隔板,保持框筒平面形状在水平荷载作用下不改变。
角柱和楼板均是使框筒结构发挥空间作用的重要构件。
(4)框架双筒结构设计时,双筒间楼板宜按弹性楼板进行细化分析,应充分考虑楼板平面内刚度的削弱和不均匀性,才能使结果更真实的符合结构计算模型。
高层建筑框架核心筒结构设计的实例研究
高层建筑框架核心筒结构设计的实例研究发布时间:2021-06-24T08:16:31.097Z 来源:《防护工程》2021年6期作者:林家强[导读] 在高层建筑中,建筑结构的选择以及结构的布置对于建筑物有着极大的影响,直接关系到整个建筑物的安全性。
本文对高层建筑中的框架核心筒结构体系特点进行了分析,并以某建筑为实例分析了框架核心筒结构在高层建筑中的应用。
林家强广东华方工程设计有限公司广东广州 510000摘要:在高层建筑中,建筑结构的选择以及结构的布置对于建筑物有着极大的影响,直接关系到整个建筑物的安全性。
本文对高层建筑中的框架核心筒结构体系特点进行了分析,并以某建筑为实例分析了框架核心筒结构在高层建筑中的应用。
关键词:高层建筑;框架核心筒;结构设计一、高层建筑框架核心筒结构体系的概述原有的传统的框架结构体系具有提高空间利用率,平面布置较为灵活的特点,但是其抵抗水平作用的能力较差,抗侧刚度较弱,剪力墙的结构体系则与框架结构体系相反,具有较强的抗水平作用以及抗侧强度,但是在对于空间的利用上具有一定的弊端,平面布置较为单一,不能够适应当前对于大空间的需求。
这些传统的建筑结构体系已经不能够满足当代建筑物对于建筑结构的要求了,不能够适应时代发展的潮流,这时新型的建筑结构体系应运而生,利用剪力墙围成筒状,形成筒体结构,在筒体外采用大柱距的框架柱,二者之间相互结合,形成一种空间整体承受力。
这种建筑结构体系内部结构相对稳定,同时具有较强的抗侧强度,将框架结构以及剪力墙结构相互结合,优势互补,形成一种全新的建筑结构体系,这就是核心筒体系的建筑结构。
这种新的建筑结构体系具有美观的造型,同时具有一定的灵活性,合理的平衡了各个建筑个体之间的受力,使其呈现出均匀的变化,是以后较为实用的建筑结构体系。
二、框架核心筒结构设计布置注意方向(1)框架布置形式多样,可以是方形、长方形、圆形或其他形状;结构布置尽可能规则,平面刚度布置宜均匀、对称,以减小扭转影响。
带加强层高层结构考虑核心筒剪切变形影响的自由振动分析
1 前 言
当于在核 心 筒设 置加 强层 位 置处作 用 了一 个抗 扭 弹
水 平 加强层 体 系 已广泛 应用 于 框架 一核 心 筒结 构 的高 层建 筑 中 , 它通 过 刚 臂 来 协 调 框 架 一核 心 筒 结 构 中外排柱 的变 形 , 而 使 得 外 排 柱 与 核 心 筒 墙 从
r / // / / ,/
// // / ,/
●
, j
以设 置 一个加 强 层 的高层 建 筑 为 例 , 考 虑 核 心 筒 对
剪切 变形 影 响进 行动 力分 析 。 2- 算简 图 计 框架 一核 心 筒 结 构设 置 水 平 加 强层 以后 , 由于
其 刚度很 大 , 使 一 侧 外 排 柱 受 压 , 侧 受 拉 , 成 迫 一 形 的反 力矩作 用 于 核 心筒 上 , 消 了一 部分 核 心 筒各 抵 截面 所承受 的倾覆 弯矩 , 而减 少 了结 构侧 移 , 从 提高
lc t n o h urg e n h e i rto e e c sif re h o g o ue rg a . ee a— aa trdit b to h o yo h o ai fte o t g ra d te f e vb ainf qu n y i ner d tr u h a c mp trp o r m Th qu lp r mee sr uin t e r fte o i r r i
0c .2 0 t 07
[ 章 编 号 ] 10 —4 Z 2 0 )50 2 —5 文 0 28 1 (0 7 0 —0 50
带 加 强 层 高 层 结 构 考 虑 核 心 筒 剪 切 变 形 影 响 的 自 由振 动 分 析
陈 宇 , 蒲 生 ( 沈 湖南大学土木工程学院, 南 长沙 4 0 ) 湖 1 8 02
设置变刚度加强层的框架_核心筒结构抗震性能研究_潘法超
收稿日期:2012-03-21;修订日期:2012-05-04作者简介:潘法超(1986-),男,山东潍坊人,硕士研究生,主要从事混凝土结构抗震、加固研究。
第30卷第3期2012年6月江西科学JIANGXISCIENCEVol.30No.3Jun.2012文章编号:1001-3679(2012)03-0357-05设置变刚度加强层的框架-核心筒结构抗震性能研究潘法超1,李杰1,刘宏欣2(1.同济大学土木工程学院建筑工程系,上海200092;2.上海现代建筑设计有限公司,上海200041)摘要:针对框架-核心筒并设置加强层结构的特点,提出变刚度加强层的结构形式,并对设置等刚度加强层和变刚度加强层2种伸臂形式的结构进行弹性地震反应分析及静力弹塑性分析,对设置加强层结构的侧移、主要受力构件内力、结构塑性铰出现的位置和次序进行了分析。
结果表明,变刚度加强层可以缓解高层建筑设置加强层后产生刚度突变带来的一些问题,并可以保证结构在罕遇地震下,加强层首先屈服,即满足“强筒体弱伸臂”的抗震设计要求。
关键词:加强层;框架-核心筒;抗震设计中图分类号:TU352文献标识码:ASeismic Analysis on Frame-tube StructuresWith Non-contant Rigid OutriggerPAN Fa-chao 1,LI Jie 1,LIU Hong-xin 2(1.Department of Building Engineering ,School of Civil Engineering Tongji University ,Shanghai 200092PRC ;2.Shanghai Xiandai Architectural Design (Group )Co.,Ltd.,Shanghai 200041PRC )Abstract :Based on the characteristics of frame-tube structures ,a type of the structure with non -contant rigid outrigger is presented in this paper.The spectrum analysis and static push-over analysis are conducted for frame-tube structures with constant and non-constant rigid outrigger.The research is mainly about drifts of the contruction ,the internal force of the main members ,the plastic hinge oc-currence sequence and position of the structures.The results indicate that the structure with non-con-stant rigid outrigger is effective in avoiding the mutation of vertical stiffness and non-constant rigid outrigger yield simultaneously ,which can guarantee the safety of the structure under rare earthquake and meet the requirements of seismic design.Key words :Rigid outrigger ,Frame-tube structure ,Seismic design0引言目前带加强层框架-核心筒结构体系在实际工程中有越来越多的应用,但由于加强层的存在,使结构沿高度产生了刚度突变,很容易在加强层附近形成结构的薄弱层,使加强层及其相邻层的层间位移角产生突变,对抗震不利,因此对于带伸臂的超高层结构,应非常关注地震荷载作用下结构的薄弱层问题;同时从抗震的角度考虑,结构加强层伸臂和筒体结构大核心区的设计,必须确保在罕遇地震作用下,加强层伸臂构件首先达到屈服,即满足“强筒体弱伸臂”的抗震设计要求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
120四川建筑科学研究SichuanBuildingScience第39卷第1期2013年2月
带剪切屈服型伸臂加强层框架一核心筒结构破坏机制研究
王雷1,李伟2,朱慈勉1(1.同济大学建筑工程系,上海200092;2.上海应用技术学院,上海201418)
摘要:鉴于带普通加强层的框架—核心筒结构在加强层附近刚度突变和应力集中现象严重,罕遇地震下难以形成合理的破坏机制,本文借鉴偏心支撑钢框架剪切屈服耗能梁段,提出采用剪切屈服型伸臂加强层。通过对比带剪切屈服型伸臂加强层与带普通加强层的框架一核心筒结构在风载以及多遇地震下弹性动力响应,以及其在罕遇地震下塑性铰和剪力墙裂缝分布情况,得到其在弹性阶段与带普通加强层结构抗侧刚度接近的情况下,在弹塑性阶段的位移控制能力优于带普通加强层结构,且破坏机制合理,有效减少了剪力墙裂缝,并保护了框架柱使其不出现破坏。关键词:剪切屈服型伸臂;加强层;破坏机制;动力弹塑性时程分析中图分类号:Tu973.1+7文献标志码:A文章编号:1008—1933(2013)01—120—06
ResearchonfanuremechaIlismoff}ame.coretubestructure、订thshear.订elmn2-outri22erstren霉吒henedstoreySnear・”eImn2-0Utrl29erStrengmenedStorey
WANGLe^LIWei2.ZHUCiIllianl
(1.BuildingEn西neeringDepanIIlentofT0n舀iuIIivers时,Shan出ai200092,Cllim;2.Sh趴ghaiInsdtute0fTecllllology,ShaJl出ai201418,C}lina)Abstract:Anewconcept0fshe小yielding-outriggerstren殍henedstoDeyisproposedinthispaper.Byemplayingactivelinkofeccentricallyb糟ced丘锄e,theproposedstrengtllened5toreyintendstoalleviatetheabmptchangesinstia沁ssands讹ssconcentmtion
龉weⅡ∞toimpmvefajluremechaIlismundermajorearthqualceofordinaryfrallle-coretllbe—outriggerstnlcture.El髂ticdyn锄ic
r翳ponse辆t11respecttof妇e—cofetllbestnlctuIe谢lhshear-y主eldinga王1dordinaryou拄iggerslre玎glllenedsto弛y删er硒ndload锄d
舶quenteanllqIlal【earestudied.natisf珊0wedbytheinvestigationof山edist曲utionofplasdchingesandcr跎ksontbeshearwall
undermajoreanhquake.Conclusionisdr鲫吼thatfhme-coretubestnlcture诵tllshear-yielding—outri鼹erstren殍henedstoreyissuperior
toordinary0utriggerstrengthenedstoIeyindIif【controlarId筋luremechaIlismuIIderel鹊to-pl鹊ticstage,inspiteofha、,ing
the
contigIlouslale糟1st矗fnessundere1鹤ticstage.
Keywords:shear.yielding—outrig舻r;sneng【henedstorey;failur;emech姐ism;dyIlalIlicelasto—pl鹧tictime-kstoryanalysis
0引
言
cB50011_2010《建筑抗震设计规范》(简称《抗震规范》)规定进行抗震设计的建筑,其基本的抗震设防目标可分为三个层次,即“小震不坏,中震可修,大震不倒”。其中的“大震不倒”即是对结构在遭受高于本地区设防烈度的罕遇地震作用时,不致倒塌或发生危及生命的严重破坏。与此同时有必要考虑结构的破坏机制以及由结构破坏所引起的震收稿日期:2012JD9一18作者简介:王雷(1986一),男,河南郑州人,硕士生在读,研究方向为带加强层结构抗震设计。E—mail:sh蚰g“ja@163.com害。因为这些都关系到结构能否修复以及修复的成本。本文针对带钢桁架伸臂加强层的框架一核心筒混合结构,提出一种新的伸臂形式——剪切屈服型伸臂,并与带普通钢桁架伸臂加强层的结构对比分析,着重研究其在弹性阶段的工作性能以及弹塑性阶段的破坏机制等问题。
1带伸臂加强层框架一核心筒结构的
研究现状以及存在的问题
带伸臂加强层框架一核心筒结构利用刚度很大的伸臂将核心筒和外围框架柱连接起来,形成主要以核心筒抵抗剪力和伸臂一外框架柱抵抗倾覆力的效率很高的抗侧力体系。加之外围框架柱之间可以提供开敞的视野,因此此类结构很受业主欢迎。有
万方数据王雷,等:带剪切屈服型伸臂加强层框架一核心筒结构破坏机制研究
1
21
关此类结构体系的研究主要经历三个阶段。第一阶段主要研究伸臂加强层的最优位置。此类研究已有定论,并已被我国JGJ3—2010《高层建筑混凝土结构设计规程》采纳。第二阶段主要研究伸臂的合适刚度。工程界也已逐渐达成共识,在加强层中采用“有限刚度”的伸臂旧J。现阶段研究的重点是如何在伸臂加强层中采用耗能减震技术形成耗能减震加强层。此类研究多从地震的能量输入与耗散角度出发,主要采用粘滞阻尼器作为结构的耗能减震元件来吸收与耗散输入的地震能量,达到减轻震害的目的㈨。加强层伸臂在提高结构抗侧刚度的同时不可避免的会引起结构刚度、内力突变和应力集中,并易形成薄弱层Bj,结构在地震下也难以形成“强柱弱梁”、“强剪弱弯”的延性破坏机制。“有限刚度”的概念即是为了减少伸臂对结构的这些不利因素而提出的。需要注意的是,在风载和多遇地震下,伸臂所引起的结构刚度、内力突变和应力集中并不会对结构造成损害,在罕遇地震下,才会危及结构和人的安全。但是,结构遭受罕遇地震是一个小概率事件,若因此降低伸臂刚度并增加加强层数量,加强层的作用便不能完全发挥,经济成本也必将大幅提高。因此,本文认为,对加强层的研究应分为两个方面:一是在风载与多遇地震下的弹性阶段伸臂对结构抗侧刚度的影响;二是罕遇地震下的弹塑性阶段伸臂以及整个结构的破坏机制。但是,国内外研究成果中并未发现一种很好满足上述两阶段安全性、工作性能以及经济陛的伸臂形式。而且对带钢桁架伸臂加强层的框架一核心筒结构在罕遇地震下的破坏机制的研究也十分缺乏。2偏心支撑钢框架以及耗能梁段的试验研究及分析本文提出的剪切屈服型伸臂借鉴了一种技术成熟的抗震体系——偏心支撑钢框架,常见的K型和单斜杆型如图l所示(e为耗能梁段长度)。一般认为,偏心支撑钢框架在弹性阶段有不低于中心支撑钢框架的刚度,在弹塑性阶段有良好的耗能能力,可避免中心支撑屈曲和刚度过大带来的不利影响,是强震区多高层钢结构房屋的理想抗侧力构件¨・。根据耗能梁段长度e的不同,偏心支撑钢框架分为剪切屈服型和弯曲屈服型两类。剪切屈服型无论是在弹性阶段的强度刚度还是在弹塑性阶段的变形能力和耗能能力都优于弯曲屈服型。由此可见偏心支撑的关键即是耗能梁段。Popov等人针对耗能梁段做了一系列试验哺引。试验表明,耗能梁段在剪切屈服之前有极大的刚度和强度;剪切屈服之后在循环荷载作用下,有良好的耗能能力——滞回曲线饱满而稳定,没有“捏拢”现象,构件能经历很大的变形而不出现板件破损。一向//\
//\./
/.
图1偏心支撑框架的常用形式F艳.1No珊mfo哪of∞cen埘船Uyb瑚槐d
frame
3破坏机制控制从系统论的角度来看,系统在演化过程中总存在着功能分化的趋势,而抗震结构体系的发展正体现了越来越明显的功能分化。功能分化使结构自然分为多种功能相对单纯的子结构,从而提高整个结构体系的能力与工作效率。同时,从经济性的角度来看,并不是所有业主都愿意支付过多的费用以使自己的建筑在未来发生概率很小的罕遇地震下保持完好无损。事实上,只要不危及生命安全或者不造成严重的经济损失,结构在罕遇地震下发生一定程度的破坏是可以接受的,这样做有助于降低结构的造价。因此,有必要控制结构在罕遇地震下的破坏机制。而合理破坏机制的实现在于确定结构的预期破坏部位。在一个具有明确破坏机制的结构体系中,往往希望破坏部位具有足够的塑性变形和耗能能力,使破坏后的结构能够最大限度的耗散地震输入能量,降低结构的地震响应旧J。本文所研究的带钢桁架伸臂的框架一核心筒结构,将核心筒墙肢、框架柱等设为主要结构,而将加强层伸臂设为次要结构,预期破坏部位设定在次要结构上。
4结构模型建立与计算分析4.1模型建立
4.1.1基本模型与工程概况本文建立A、B、c三个60层的框架一核心筒混合结构进行研究。A模型无加强层,底层4.8m,标
准层3.6m,总高217.2m,框架柱采用型钢混凝土柱,混凝土强度等级c60,钢材Q345,框架梁采用型钢梁,强度等级Q345。B模型带普通钢桁架伸臂与外围环带所组成的加强层。根据GB50045—95《高层民用建筑设计防火规范(2001年版)》设置避难层的相关规定,在15、30、45和60层利用避难层设置加强层。B模型除在加强层处层高4.2m且需设置
万方数据
