预应力管桩施工工艺标准
预应力管桩施工工艺流程
预应力管桩施工工艺流程预应力管桩是一种常用于地基加固和支撑工程的重要结构形式，其施工工艺流程对于工程质量和工期具有重要影响。
下面将详细介绍预应力管桩的施工工艺流程。
1. 前期准备工作在进行预应力管桩施工之前，首先需要进行前期准备工作。
这包括确定施工现场、准备施工材料和设备、制定施工方案和安全措施等。
施工现场的选择需要考虑地质条件、周边环境和施工便利性，施工材料和设备包括预应力钢束、混凝土、管桩模具、起重机械等，施工方案和安全措施需要根据具体工程情况进行制定。
2. 管桩钻孔在进行管桩钻孔时，首先需要根据设计要求确定钻孔位置和孔径尺寸，然后使用钻机进行钻孔作业。
在钻孔过程中需要注意保持孔壁稳定，避免土层坍塌和孔壁塌陷。
钻孔深度一般要求达到设计要求的标高，并且需要保持垂直度和直径精度。
3. 安装预应力钢束在完成管桩钻孔后，需要进行预应力钢束的安装。
首先在钻孔孔底设置预应力锚具，然后将预应力钢束穿过管桩模具并固定在锚具上。
预应力钢束的数量和布置需要按照设计要求进行，同时需要保证钢束的张拉方向和张拉力的准确性。
4. 浇筑混凝土在预应力钢束安装完成后，需要进行混凝土的浇筑。
混凝土的配合比需要符合设计要求，浇筑过程中需要采取适当的振捣措施，确保混凝土的密实性和均匀性。
同时需要注意控制浇筑速度和温度，避免产生裂缝和变形。
5. 预应力钢束张拉在混凝土强度达到设计要求后，需要进行预应力钢束的张拉工作。
张拉过程需要根据设计要求进行，同时需要控制张拉力和变形，确保预应力钢束对混凝土的预应力作用。
6. 管桩锚固最后一步是进行管桩的锚固工作。
在预应力钢束张拉完成后，需要进行锚固作业，将预应力钢束的张拉力传递到管桩的混凝土中，形成稳定的预应力结构。
综上所述，预应力管桩施工工艺流程包括前期准备工作、管桩钻孔、安装预应力钢束、浇筑混凝土、预应力钢束张拉和管桩锚固等步骤。
通过严格按照工艺流程进行施工，可以保证管桩的质量和安全，达到设计要求的预应力效果。
预应力管桩施工与工艺

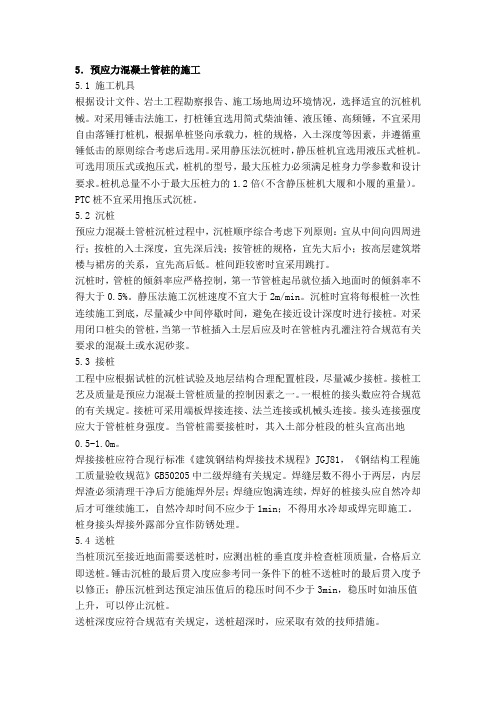

5．预应力混凝土管桩的施工5.1 施工机具根据设计文件、岩土工程勘察报告、施工场地周边环境情况，选择适宜的沉桩机械。
对采用锤击法施工，打桩锤宜选用简式柴油锤、液压锤、高频锤，不宜采用自由落锤打桩机，根据单桩竖向承载力，桩的规格，入土深度等因素，并遵循重锤低击的原则综合考虑后选用。
采用静压法沉桩时，静压桩机宜选用液压式桩机。
可选用顶压式或抱压式，桩机的型号，最大压桩力必须满足桩身力学参数和设计要求。
桩机总量不小于最大压桩力的1.2倍（不含静压桩机大履和小履的重量）。
PTC桩不宜采用抱压式沉桩。
5.2 沉桩预应力混凝土管桩沉桩过程中，沉桩顺序综合考虑下列原则：宜从中间向四周进行；按桩的入土深度，宜先深后浅；按管桩的规格，宜先大后小；按高层建筑塔楼与裙房的关系，宜先高后低。
桩间距较密时宜采用跳打。
沉桩时，管桩的倾斜率应严格控制，第一节管桩起吊就位插入地面时的倾斜率不得大于0.5%。
静压法施工沉桩速度不宜大于2m/min。
沉桩时宜将每根桩一次性连续施工到底，尽量减少中间停歇时间，避免在接近设计深度时进行接桩。
对采用闭口桩尖的管桩，当第一节桩插入土层后应及时在管桩内孔灌注符合规范有关要求的混凝土或水泥砂浆。
5.3 接桩工程中应根据试桩的沉桩试验及地层结构合理配置桩段，尽量减少接桩。
接桩工艺及质量是预应力混凝土管桩质量的控制因素之一。
一根桩的接头数应符合规范的有关规定。
接桩可采用端板焊接连接、法兰连接或机械头连接。
接头连接强度应大于管桩桩身强度。
当管桩需要接桩时，其入土部分桩段的桩头宜高出地0.5-1.0m。
焊接接桩应符合现行标准《建筑钢结构焊接技术规程》JGJ81，《钢结构工程施工质量验收规范》GB50205中二级焊缝有关规定。
焊缝层数不得小于两层，内层焊渣必须清理干净后方能施焊外层；焊缝应饱满连续，焊好的桩接头应自然冷却后才可继续施工，自然冷却时间不应少于1min；不得用水冷却或焊完即施工。
桩身接头焊接外露部分宜作防锈处理。
预应力管桩施工工艺及方法
预应力管桩施工工艺及方法预应力管桩施工工艺及方法一、引言预应力管桩是一种常用于基础施工中的结构桩。
它具有施工方便、承载能力高、抗震性能好等优点，在工程中应用广泛。
本文将详细介绍预应力管桩的施工工艺及方法。
二、材料准备1. 钢筋材料：使用的钢筋要符合国家相关标准，根据设计要求进行选择。
2. 预应力钢束：选用标准预应力钢束，验收合格后方可使用。
3. 混凝土：按照设计要求选用标号合适的混凝土材料。
三、设备准备1. 钢筋加工设备：包括钢筋剪切机、钢筋弯曲机等。
2. 钢筋焊接设备：包括电焊机、气焊设备等。
3. 预应力设备：包括采用液压方式的预应力设备。
4. 混凝土搅拌设备：包括混凝土搅拌车、混凝土搅拌站等。
四、施工步骤1. 基坑开挖：按照设计要求对基坑进行开挖，注意基坑的形状和尺寸应与设计要求一致。
2. 基础处理：对基坑进行坑底夯实处理，并进行排水设施的安装。
3. 钢筋加工：根据设计要求，对钢筋进行加工、剪切和弯曲等处理。
4. 钢筋安装：按照设计要求和施工图纸进行钢筋安装，注意保持钢筋的位置准确。
5. 预应力支撑：采用预应力设备对钢筋进行拉力支撑，使其形成预应力状态。
6. 管道安装：安装预应力管桩，注意管道的对称性和平整度。
7. 灌浆施工：采用合适的灌浆材料对预应力管桩进行灌浆施工。
8. 养护处理：对已施工完成的预应力管桩进行养护处理，保证其强度和稳定性。
五、施工注意事项1. 设备操作人员需要具备相应的证书和专业知识，保证施工过程的安全性。
2. 施工过程中要严格按照设计要求和施工图纸进行施工，注意细节处理。
3. 施工过程中要保证预应力钢束的张拉力度均匀，避免浮现不平衡的情况。
4. 管道安装过程中要注意保持管道的垂直度和水平度，避免出现偏差。
5. 施工完成后，进行养护处理，保证预应力管桩的强度和稳定性。
六、本文档所涉及附件如下：附件1：预应力管桩施工图纸附件2：预应力钢束验收合格证明附件3：混凝土试验报告七、本文档所涉及的法律名词及注释：1. 预应力：材料在施加轴向拉力之前所施加的压力。
先张法预应力混凝土管桩施工工艺技术方案
先张法预应力混凝土管桩施工工艺技术方案一、引言先张法预应力混凝土管桩（Prestressed Concrete Pipe Pile，简称PC桩）是一种高效、环保、耐久的建筑基础形式，广泛应用于各类建筑，包括工业厂房、高层建筑、桥梁等。
PC桩的优点在于其承载力高、施工速度快、现场整洁，已经成为一种受欢迎的地基处理方式。
本文将详细介绍PC桩的施工工艺技术方案。
二、施工前准备1、场地平整：施工前需确保场地平整，清除杂物，满足施工要求。
2、桩位放线：根据设计要求，对桩位进行精确放线，并做好标记。
3、桩尖安装：检查桩尖是否完好，确保其与桩身连接牢固。
4、材料准备：检查预应力钢筋、混凝土等材料是否符合设计要求。
三、PC桩制作1、制作钢筋笼：按照设计要求制作钢筋笼，确保其尺寸、规格符合要求。
2、制作桩身：在制作台上放置预应力钢筋，按设计要求铺设波纹管，然后浇筑混凝土。
3、养护：PC桩制作完成后，应进行养护，确保其强度达到设计要求。
四、PC桩施工1、锤击沉桩：采用锤击的方式将PC桩沉入地下预定深度。
锤击过程中应控制锤击力度和角度，避免桩身损坏。
2、张拉预应力筋：在锤击沉桩完成后，对预应力筋进行张拉，以提高PC桩的承载能力。
3、固定桩尖：张拉完成后，将桩尖固定在地下，防止PC桩受到外部荷载的影响。
五、质量控制1、确保PC桩的尺寸、规格、强度等符合设计要求。
2、沉桩过程中应定期检查桩身是否垂直，如发现偏差应及时纠正。
3、张拉预应力筋时，应按照设计要求进行，确保PC桩的承载能力达到设计要求。
4、固定桩尖时，应确保其牢固可靠，防止外部荷载对PC桩产生影响。
5、在整个施工过程中，应定期对施工人员进行技术培训和质量教育，提高施工质量和安全意识。
六、安全措施1、施工前应对施工人员进行安全教育培训，提高安全意识。
2、沉桩过程中应注意周围环境的变化，避免因外部因素造成安全事故。
3、张拉预应力筋时，应设置安全警示标志，并配备专业人员进行现场指挥和监督。
预应力混凝土管桩施工工艺
预应力混凝土管桩施工工艺预应力混凝土管桩施工工艺一、引言预应力混凝土管桩是一种常见的地基处理方法，被广泛应用于建筑、桥梁、码头等工程中。
本文将详细介绍预应力混凝土管桩的施工工艺。
二、工程前期准备2.1 工程资料准备在施工前，需要准备相关的工程资料，包括设计文件、施工图纸、技术规范等。
施工人员应对这些资料进行仔细研读，了解工程要求和执行标准。
2.2 施工组织设计根据实际情况，制定施工组织设计方案，包括施工队伍组织、施工工期安排、设备材料的调配等。
确保施工过程的顺利进行。
三、现场地质勘察3.1 地质勘察工作在施工前，需要进行现场地质勘察，了解地质条件和地下水位等情况。
根据勘察结果，制定相应的施工方案。
3.2 地下管线勘察同时，需要进行地下管线的勘察工作，确保施工过程中不会损坏重要的地下管道。
四、基坑开挖4.1 基坑标高确定根据设计要求，确定预应力混凝土管桩的基坑标高，并进行测量标记。
4.2 基坑开挖采用机械或人工的方式进行基坑开挖工作。
根据设计要求和土层情况，合理控制开挖深度和基坑的坡度。
五、钢筋加工与安装5.1 钢筋加工根据设计要求，对预应力混凝土管桩所需的钢筋进行加工，包括切割、弯曲等工序。
5.2 钢筋安装将加工好的钢筋按照设计要求进行布置和安装，确保钢筋的准确位置和间距。
六、模板安装与调整6.1 模板制作根据预应力混凝土管桩的尺寸和形状要求，制作相应的模板，保证施工质量。
6.2 模板安装与调整将制作好的模板安装到基坑内，并进行合理调整，确保模板的平整和垂直度。
七、灌注混凝土7.1 混凝土搅拌根据设计配比要求，将水泥、砂子、骨料等按一定比例进行搅拌，制备混凝土。
7.2 混凝土灌注将搅拌好的混凝土倒入模板内，逐层进行灌注，同时采取振捣措施，确保混凝土的密实度。
八、预应力钢束安装8.1 钢束穿线将预应力钢束穿过预留孔洞，根据设计要求进行布置。
8.2 预应力钢束张拉采用专用设备对钢束进行张拉，达到预定的预应力状态。
桩基工程施工方案(phc预应力管桩)
桩基工程施工方案（PHC预应力管桩）一、施工前准备在进行PHC预应力管桩的施工前，需要做好以下准备工作：1.施工前调查：对工程现场进行勘察和测量，了解地质情况、地下水位等相关信息。
2.设计方案：根据调查结果和工程要求，设计出符合需求的PHC预应力管桩施工方案。
3.人员培训：确保施工人员熟悉相关操作流程，了解安全注意事项。
4.设备采购：准备好所需的施工设备和材料，确保施工过程顺利进行。
二、施工工艺流程1. 桩基预制1.预制模具制作：根据设计要求，制作PHC预应力管桩的预制模具。
2.混凝土搅拌：按比例将水泥、砂、骨料等原材料进行搅拌，并加入搅拌好的预应力钢筋。
3.注入模具：将混凝土浇入预制模具中，通过振捣等工艺使混凝土均匀密实。
4.养护：预制好的PHC预应力管桩需要进行充分的养护，确保混凝土强度满足要求。
2. 施工现场准备1.进场布置：将预制好的PHC预应力管桩运至施工现场，进行堆放和编号。
2.开挖基坑：根据设计要求，在施工现场开挖合适深度的基坑。
3. PHC预应力管桩安装1.吊装就位：采用吊装设备，将预制好的PHC预应力管桩吊装至设计位置。
2.压浆：在管桩与土壤接触处进行压浆灌浆，加强管桩与土壤的粘结。
3.钢束张拉：张拉预应力钢筋，形成桩身的预应力效应，增强桩体承载能力。
4.灌浆灌筒：对桩身进行压浆操作，填充桩内空隙，提高桩体抗压强度。
4. 完工验收1.桩体检测：对已安装的PHC预应力管桩进行质量检测，确保符合设计要求。
2.验收报告：出具桩基工程验收报告，确认工程顺利完成。
三、安全注意事项1.施工现场要严格遵守安全生产规定，保证施工人员的人身安全。
2.设备操作人员需具备相关证书资质，熟悉设备操作规程，做好设备的检查和维护工作。
3.进行作业时，需注意避免施工现场杂物对施工过程的影响，确保施工质量。
以上为桩基工程施工方案（PHC预应力管桩）的基本工艺流程和安全事项，希望对您有所帮助。
先张法预应力管桩静压施工工艺标准
2.6中华人民共和国行业标准《预应力钢筋混凝土管桩施工技术规程》(YBJ235—91)。
2.7中华人民共和国行业标准《公路路基施工技术规范》(JTG F10—2006)。
3、施工准备
3.1 技术准备
3.1.1熟悉和分析施工现场的地质、水文资料，编制先张法预应力混凝土薄壁管桩单项施工组织设计，向施工班组进行书面的一级技术交底和安全交底。管桩专项施工组织设计主要考虑施工方法、桩机的选择等。桩机可按PTC桩的设计长度与施工成本，并结合实际现场情况选择，而施工方法必须根据压桩施工区域内的地质情况和基础几何形状确定，要合理选择压桩顺序，对周围建筑物采取预防措施。
2、主要应用标准和规范
2.1 中华人民共和国国家标准《先张法预应力混凝土管桩》(GB 13476—1999)。
2.2 中华人民共和国行业标准《建筑桩基技术规范》(JGJ 94—94)。
2.3中华人民共和国行业标准《先张法预应力混凝土薄壁管桩》(JC888—2001)。
2.4中华人民共和国国家标准《建筑地基基础设计规范》(GB 50007—2002)。
3.4.3工艺流程
4.2施工方法
4.2.1清表、整平、碾压
按设计及施工规范要求，施工前必须对路基原地面进行清表、整平，河塘范围内的施工场地，按河塘清淤回填方案进行清淤、回填、整平。陆地上施工场地，先用推土机进行清表，再用人工配合挖掘机清除地下孤石。
3.1.5施工前对施工机组人员进行全面的技术、操作、安全二级交底，确保施工过程的工程质量和人身安全。
3.2机具准备
先张法预应力桩的施工必须配备性能可靠、符合标准、种类齐全的施工机械和设备，在施工前做好机械设备的保养、试机工作，确保在施工期间正常作业。需配置的主要施工机械和设备如下：
预应力管桩施工工艺及质量标准
预应力管桩施工工艺及质量标准1.1锤击预应力管桩1、适用范围锤击预应力管桩适用于各种粘性土、粉土，当需要穿透较厚砂性土中间夹层或含砾卵石较多的硬夹层时，采用锤击管桩效果更佳，但因噪音大，在城市建设中应限制使用。
2、工艺流程3、施工工艺⑴放线定桩位1）根据设计图纸编制桩测量定位图，并保证轴线控制点不受打桩时振动和挤土的影响。
2）根据实际打桩线路图，按施工区域划分测量定位控制网，一般一个区域内根据每天施工进度放样10-20根桩位，在桩位中心点地面上打入一支φ6.5长30-40cm的钢筋，并用红油漆标示。
3）桩机移位后，应进行第二次复核，保证桩位偏差小于10mm 。
4）桩施工前，应根据施工桩长在匹配的工程桩身上划出以米为单位的长度标记，并按从下至上的顺序标明桩的长度，以便观察桩入土深度及记录每米沉桩的锤击数。
⑵桩机就位打桩机就位时，应对准桩位，保证垂直稳定，在施工中不发生倾斜、移动。
⑶起吊预制管桩先拴好吊桩用的钢丝绳及索具，管桩在施工中起吊，可采用一点法（位置距桩头0.29L处），启动吊车吊桩，使桩尖垂直对准桩位中心，缓缓放下插入土中，位置要准确；再在桩顶扣好桩帽或桩箍，即可除去索具。
（管桩起吊）（管桩就位，焊接桩尖并使桩尖垂直对准桩位中心）⑷稳桩桩尖插入桩位后，先用桩锤自重将桩插入地下30-50cm，再使桩垂直稳定。
10m以内短桩可目测或用线坠双向校正；10m以上或打接桩必须用线坠或经纬仪双向校正，不得用目测。
桩插入时垂直度偏差不得超过0.5%。
桩在打入前，应在桩的侧面或桩架上设置标尺，以便在施工中观测、记录。
（用线坠控制管桩垂直度）（两台正交经纬仪双向控制管桩垂直度）⑸打桩1）打桩宜重锤低击，锤重的选择应根据工程地质条件、桩的类型、结构、密集程度及施工条件来选用。
2）打桩顺序一般按先深后浅、先长桩后短桩、先大径后小径、先施工大承台桩后施工小承台桩的原则，由于桩的密集程度不同，可自中间分两向对称前进，或自中间向四周进行；当一侧毗邻建筑物时，由毗邻建筑物处向另一方向施打。
预应力高强混凝土管桩施工工艺
按设计要求
桩位偏差及截桩要求
桩位偏差
预应力管桩可以采用锤击法或者静 压法沉桩。第一节管桩起吊就位插入地 面后，应认真检查桩位及桩身垂直度偏 差。桩位偏差不得大于50mm，桩身垂
1 2 3 4 5 6 7 8 9
职务
施工负责人 技术人员 安质员
组长 测量员 试验员
电工 普工 打桩机司机
人数
2 2 2 3 2 1 1 10 3
分工
负责全面工作 负责技术工作 负责安全工作和质量检查
打桩作业组 放线测量和垂直度检测控制
材料检测 现场电器的安装管理及维修
负责零星工作 打桩机施工操作
机具及材料准备
机具准备
(1)成桩设备：根据设计荷载以及各地区 的土质情况、试桩数据进行选择合适的 桩机类型，静压桩机、柴油打桩机。 (2)吊装运输设备：汽车吊、运输车。 (3)接桩、截桩设备：电焊机、锯桩器。 (4)测量设备：全站仪、水准仪、卷尺、 游标卡尺等。
材料准备
(1)预应力混凝土管桩由厂家批量生产， 选择合适的供应商，并签订采购合同。 (2)根据设计要求，对管桩的产品质量逐 根进行检验，对拟用的管桩质量证明文 件进行鉴别认可，确保进场管桩的长度、 直径、壁厚、强度等满足要求。 (3)当施工需要时准备垫木，桩锤与桩帽 之间放置垫块，减轻锤对桩帽的直接冲 击。
测量放样
根据复核控制网计算出每条桩中心坐标，用全站仪放出桩位，按要求布置管桩位置，使用钢筋在桩中心位置进行 固定，并在地面做出显眼标志。对将要施工的桩位用石灰粉按桩径大小划一个圆圈，桩位放线后的打桩过程中， 考虑到土体的挤压移位，在打桩前需对桩位进行复核。
管桩插打
(1)打桩机就位，桩尖定位准确；(2)使用垂线对管桩进行较正，检测管桩的垂直度；(3)用索具捆绑住桩上端约 50cm处，起动机器起吊预制桩，使桩尖对准桩位中心；(4)桩在打入前在桩的侧面或桩架上设置标尺以便在施工中 观测、记录；(5)施工时桩锤、桩帽和桩身应自始至终保持在同一中心线上，如有偏差应随时纠正。
预应力高强混凝土管桩(PHC)施工作业指导书
预应力高强混凝土管桩（PHC ）施工作业指导书1预应力混凝土管桩施工工艺流程2施工工艺2.1 桩材的验收2.1.1 PHC 桩材的验收项目1、 外观质量；2、尺寸偏差；3、混凝土抗压强度；4、抗弯性能2.1.2 PHC 桩材的验收标准1、外观质量验收标准见下表：质量等级判定标准序号项目优等品一等品合格品质量等级判定1 粘皮和麻面 不允许局部粘皮和麻面累计面积不大于总外表面积的0.2%；每处粘皮和麻面深度不大于5mm ，且应修补局部粘皮和麻面累计面积不大于总外表面积的0.5%；每处粘皮和麻面深度不大于10mm ，且应修补2 桩身合缝漏浆不允许漏浆深度不大于5mm ，每处漏浆长度不大于100mm ，累计长度不大于管桩长度的5%，且应修补漏浆深度不大于10mm ，每处漏浆长度不大于300mm ，累计长度不大于管桩长度的10%，或对称漏浆搭接长度不大于100mm ，且应修补3 局部磕碰 不允许 磕碰深度不大于5mm,每处面积不大于20cm 2，且应修补磕碰深度不大于10mm,每处面积不大于50cm 2，且应修补4 内外表面筋 不允许5表面裂缝不得出现环向和纵向裂缝，但龟裂、水纹和内壁浮浆层中的收缩裂纹不算6 桩端面平整度管桩端面混凝土和预应力钢筋镦头不得高处端板平面7 断筋、脱头不允许8、桩套箍凹陷不允许凹陷深度不大于5mm 凹陷深度不大于10mm9 内表面混凝土塌落不允许漏浆不允许漏浆深度不大于5mm，漏浆长度不大于周长的1/8，且应修补漏浆深度不大于10mm，漏浆长度不大于周长的1/4，且应修补10 接头和桩套箍与桩身结合面空洞和蜂窝不允许11 其他离心成型后废浆液应倒清2、尺寸偏差验收标准见下表管桩尺寸允许偏差mm允许偏差序号项目优等品一等品合格品质量等级判定1 桩长L ±0.3%L +0.5%L－0.4%L+0.7%L－0.5%L2 端部倾斜≤0.3%D ≤0.4%D ≤0.5%D3 桩径D（D≤600）±2 +4－2+5－44 壁厚t +10+15正偏差不限5 保护层厚度+5+7－3+10－56 桩身弯曲度≤L/1500 ≤L/1200 ≤L/1000外侧平面度 0.2外径0 －1内径0 －27 桩端板厚度正偏差不限3、凝土抗压强度标准PHC桩的混凝土抗压强度不得低于40MPa。
