fpga移位运算符综合结果
在FPGA中实现高精度快速除法
Ａ，Ｂ；Ａ×Ｉｍ
圈３改进的除法原理枢圈 用ＶＨＤＩ。设计的查表程序如下（它可在一个时
钟周期内将除数Ｂ转换成ｌ／Ｂ，输出结果Ｍ的低１６ 位为倒数的小数部分，Ｍ的第１７位为倒数的整数部 分）：
．４３６．
《单片机与嵌入式系统应用》２００３合订本（１～６）

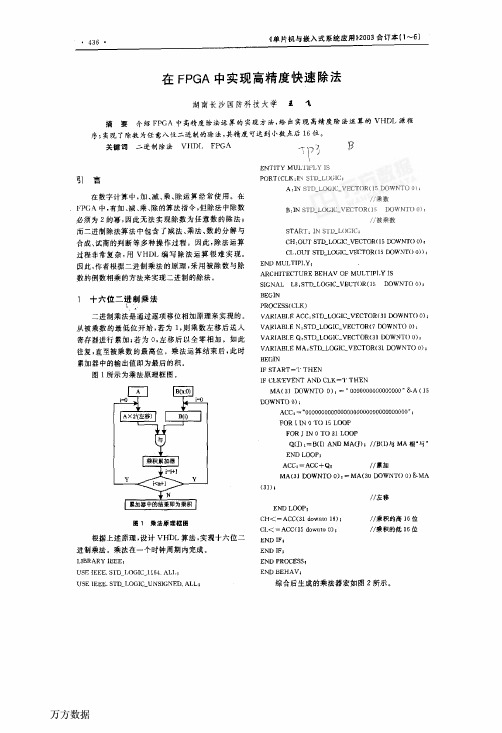

在ＦＰＧＡ中实现高精度快速除法
湖南长沙国防科技大学 王 飞
摘要介绍ＦＰＧＡ中高精度除法运算的实现方击，给出实现高精度除法远算的ＶＨＤＬ源程
序；实现了除数为任意八位二进制的除法，其精度可达到小数点后１６住。
ห้องสมุดไป่ตู้
关键词 二进制除法 ＶＩＩＤＩ』ＦＰＧＡ
引证文献(3条) 1.王培元 基于PowerPC的FPGA协处理器设计及其模糊控制器实现[学位论文]硕士 2007 2.王建 基于FPGA的CMAC可重用IP模块研究[学位论文]硕士 2006 3.贺孟 专用通信网综合网同步技术的研究与实现[学位论文]硕士 2006
本文链接：/Periodical_dpjyqrsxtyy200301142.aspx 授权使用：重庆大学(cqdx)，授权号：5cc88e2a-8b41-4a34-8e40-9df800cfdd0f
下载时间：2010年9月21日
图５完整的二进制除法器
图６仿真结果
单片机软件产生高频方波的一种方法
福建农林大学 练讼岭
１Ｐ弓 Ｂ
１ 问题的提出
在本刊２００１年第７期《红外遥控器信号的接收 和转发》一文中，提出利用８７５１的定时器Ｔｌ产生 ３８ ｋＨｚ的方渡，用作红外遥控信号的载波。３８ ｋＨｚ 方被每周期为２６．３弘ｓ≈２６邮，因此Ｐ１．Ｏ必须１３ ｐｓ 翻转一次。此时的方波频率为３８．４６１ ｋＨｚ。利用中 断法产生方波，必须将定时器／计数器１溢出中断设 为最高优先级．此时中断响应的时间在３～８个机器 周期之间”ｊ，即３～８ Ｐｓ，加上中断程序执行时间 ５ ｐｓ，所以方波的高低电平宽度在８～１３ ｐｓ之间。 中断过于频繁，主程序将不能及时处理其它事情及中 断。利用查询法产生方波，必须关闭所有中断允许，
fpga中做乘法
FPGA中的乘法引言FPGA（现场可编程门阵列）是一种可重构的硬件设备，可以通过编程来实现各种功能。
其中，乘法是FPGA中的常见操作之一。
本文将详细介绍FPGA中的乘法实现方法、应用场景以及优势。
FPGA中的乘法实现方法在FPGA中，乘法可以通过多种方式实现。
下面将介绍两种常见的乘法实现方法。
1. 串行乘法器串行乘法器是一种简单的乘法器实现方法。
它将两个乘数的每一位逐位相乘，并将乘积相加得到最终结果。
具体实现步骤如下：1.将两个乘数进行拆分，得到每一位的值。
2.逐位相乘，得到每一位的乘积。
3.将乘积相加，得到最终结果。
串行乘法器的优点是实现简单，适用于乘数位数较少的情况。
然而，由于每一位的乘积需要逐位相加，因此计算速度较慢。
2. 并行乘法器并行乘法器是一种高效的乘法器实现方法。
它将两个乘数同时拆分成多个部分，并行计算每一部分的乘积，最后将所有部分的乘积相加得到最终结果。
具体实现步骤如下：1.将两个乘数进行拆分，得到多个部分。
2.并行计算每一部分的乘积。
3.将所有部分的乘积相加，得到最终结果。
并行乘法器的优点是计算速度快，适用于乘数位数较多的情况。
然而，实现相对复杂，需要更多的硬件资源。
FPGA中乘法的应用场景乘法在FPGA中有广泛的应用场景，下面将介绍几个常见的应用场景。
1. 信号处理在信号处理中，乘法常用于滤波器和变换器等算法中。
FPGA中的乘法器可以高效地执行这些算法，提供快速且准确的信号处理能力。
2. 数字信号处理在数字信号处理中，乘法器广泛应用于调制解调、编码解码和信号分析等领域。
FPGA中的乘法器可以实现高速且低功耗的数字信号处理算法。
3. 图像处理在图像处理中，乘法器用于实现像素级运算，如图像增强、边缘检测和图像变换等。
FPGA中的乘法器可以并行计算多个像素的乘积，提高图像处理的效率。
4. 科学计算在科学计算中，乘法器用于矩阵运算、向量运算和复数运算等。
FPGA中的乘法器可以并行计算多个元素的乘积，提供高性能的科学计算能力。
fpga不同长度的寄存器相加
在FPGA（现场可编程门阵列）中，不同长度的寄存器相加并不是一个直接的操作。
FPGA通常使用不同长度的寄存器（例如8位、16位、32位等）来存储和处理数据。
这些寄存器具有不同的位宽，因此不能直接相加。
如果你需要将不同长度的寄存器相加，你可以采取以下几种方法之一：
1.移位相加法：将较短的寄存器左移，使其与较长寄存器的位宽对齐。
然后，将它们相加并存储在较长寄存器中。
这种方法可能会导致一些低位的进位丢失。
2.零扩展法：将较短的寄存器零扩展，使其与较长寄存器的位宽相同。
然后，将它们相加并存储在较长寄存器中。
这种方法不会丢失任何信息，但会增加寄存器的使用量。
3.算术右移法：将较短的寄存器算术右移，使其与较长寄存器的位宽对齐。
然后，将它们相加并存储在较长寄存器中。
这种方法与移位相加法类似，但不会导致低位的进位丢失。
需要注意的是，这些方法在具体实现时可能会因FPGA的型号和设计环境而有所不同。
因此，在实际操作中，你应该根据你的具体需求和FPGA的设计规范选择合适的方法。
移位运算符解析
移位运算符解析移位运算符分为左移(<<)、右移(>>)、⽆符号位移(>>>)。
<<:空位补0，最⾼位丢弃。
相当于数据乘以2的n次幂。
正数的左移：int a=3<<2;System.out.println(a);3的原码：11原码 00000000 00000000 00000000 00000011反码00000000 00000000 00000000 00000011补码00000000 00000000 00000000 00000011左移(00)000000 00000000 00000000 0000001100（补码）正数的原反补都相同，所以结果为12。
负数的左移：int a=-3<<2;System.out.println(a);-3的原码原码 10000000 00000000 00000000 00000011反码 11111111 11111111 11111111 11111100补码11111111 11111111 11111111 11111101左移 (11)11111111 11111111 11111111 11110100(补码)反码 11111111 11111111 11111111 11110011原码 10000000 00000000 00000000 00001100（-12）>>:最⾼位是0，左边补齐0；最⾼位是1，左边补齐1。
相当于数据除以2的n次幂。
原理与左移相同。
>>>:⽆论最⾼位是0还是1，左边补齐0。
正数>>>的结果与>>相同，重点看负数。
int a=-12>>>2;System.out.println(a);-12的原码原码 10000000 00000000 00000000 00001100反码 11111111 11111111 11111111 11110011补码11111111 11111111 11111111 11110100>>> 0011111111 11111111 11111111 111101(00)(补码）变成了正数，原反补都相同，通过计算得1073741821。
基于FPGA的8位移位相加型硬件乘法器的设计
基于FPGA的8位移位相加型硬件乘法器的设计作者：张建妮来源：《智能计算机与应用》2014年第04期摘要：乘法器是数字信号处理中非常重要的模块。
本文首先介绍了硬件乘法器的原理，在此基础上提出了硬件乘法器的设计方法，最后再利用EDA技术，在FPGA开发平台上，通过VHDL编程和图形输入对其进行了实现，具有实用性强、性价比高、可操作性强等优点。
关键词：硬件乘法器；加法器； VHDL中图分类号：TP2 文献标识码：A文章编号：2095-2163（2014）04-0087-04Abstract：Multiplier is very important in digital signal processing module. In this paper， the principle of the hardware multiplier is introduced at first. Based on it， a design method is put forward.Finally ， using EDA technology，the hardware -multiplier is implemented through VHDL programming combining with the input mode of schematic diagram on the FPGA development platform. The design has strong practicability ，high cost-effective， strong operability， etc.Key words：Hardware-Multiplier； Adder； VHDL0引言在数字信号处理中，经常会遇到卷积、数字滤波、FFT等运算，而在这些运算中则存在大量类似ΣA（k）B（n-k）的算法过程。
因此，乘法器是数字信号处理中必不可少的一个模块。
FPGA中的浮点四则运算
FPGA中的浮点四则运算由于定点的四则运算比较简单，如加减法只要注意符号扩展，小数点对齐等问题即可。
在本文中，运用在前一节中描述的自定义浮点格式FPGA中数的表示方法（下），完成浮点四则运算的实现过程1.自定义浮点格式加（减）法运算基于FPGA 实现的浮点加法运算包括了一系列对尾数和指数部分的操作：移位、交换、格式化、舍入和格式化等。
如下图所示，自定义浮点流水加法器实现结构主要分为两部分：基本加法器部分和格式化操作部分。
在图(a)中的基本加法器，首先比较两个操作数的指数部分，较大的指数加上1之后，寄存输出（保证流水输出）作为加法和的指数部分；另一方面根据指数部分的比较结果，交换尾数的位置，即需要对较小的尾数进行右移对齐；之后尾数部分相加，得到的结果高位截取后输出作为加法和的尾数部分。
由于操作数A 和B 的尾数部分首先需要符号位拓展之后进行才进行下一步操作，而最后的和是直接高位截取输出的，故导致加法结果比实际值小一倍，这就是前面指数需要加上1输出的原因。
对于(b)中的格式化操作，首先对来自基本加法器的尾数和指数进行预处理，然后计算尾数部分的符号位个数。
最后根据计算得到的符号位个数，左移尾数后输出尾数部分，而指数则减去符号位数作为指数部分输出。
如果是一次而输入加法则以这样的结构即可，但如果涉及多次加法，以流水形式完成，则在结构上可以作更好的优化。
如下是四输入和八输入加法器的结构：如上所示的情况，可知，这样的方法可以减少格式化操作，而格式化操作在整个运算过程中消耗相对比较多的资源，因此这样的实现结构可以有效的减少硬件资源的消耗。
3. 乘加运算浮点乘法运算较为简单，对应的尾数部分进行相乘，指数部分进行相加。
尾数相乘部分采用XILINX 乘法器IP即可。
需要注意的是，乘法结果输出的位宽指定，在乘法器IP中，按一般流程下来，乘完之后的结果是保留两位符号位（假设乘数都是一个符号的情况），即多出一个符号位，按小数乘法分析的话，值的情况是比实际结果小一倍，在截位输出的时候需要做一定的取舍（是从最高位开始截位输出，还是次高位开始截位输出；如果从最高位截位输出，则结果比实际值小一倍，如果从次高位截位输出只有一种情况会溢出，即两个乘数都为-1的情况，这种情况如果从次高位截位输出则会错误，其余情况都是正确的）。
fpga 逻辑运算符
fpga 逻辑运算符摘要：1.FPGA 简介2.FPGA 逻辑运算符的种类3.与运算(AND)4.或运算(OR)5.非运算(NOT)6.与非运算(NAND)7.或非运算(NOR)8.异或运算(XOR)9.应用案例10.总结正文：FPGA（现场可编程门阵列）是一种集成电路，它允许用户根据需要对硬件进行编程。
FPGA 中的逻辑运算符用于实现各种逻辑功能，如加法、减法、比较等。
本文将介绍FPGA 中常见的逻辑运算符。
1.FPGA 简介FPGA 是一种集成电路，它包含大量的逻辑门、触发器和寄存器。
用户可以通过编程配置FPGA，使其实现特定的功能。
FPGA 广泛应用于数字电路设计、通信系统、计算机等领域。
2.FPGA 逻辑运算符的种类FPGA 中的逻辑运算符主要包括与运算(AND)、或运算(OR)、非运算(NOT)、与非运算(NAND)、或非运算(NOR) 和异或运算(XOR) 等。
这些运算符可以根据用户的需求组合使用，实现复杂的逻辑功能。
3.与运算(AND)与运算(AND) 是指两个或多个输入信号全部为高电平时，输出信号才为高电平。
否则，输出信号为低电平。
用数学表示为：A AND B = A * B。
4.或运算(OR)或运算(OR) 是指两个或多个输入信号中有一个为高电平时，输出信号就为高电平。
只有当所有输入信号都为低电平时，输出信号才为低电平。
用数学表示为：A OR B = A + B。
5.非运算(NOT)非运算(NOT) 是指对输入信号取反。
当输入信号为高电平时，输出信号为低电平；当输入信号为低电平时，输出信号为高电平。
用数学表示为：NOTA = ~A。
6.与非运算(NAND)与非运算(NAND) 是与运算(AND) 和非运算(NOT) 的组合。
当所有输入信号都为高电平时，输出信号为低电平；否则，输出信号为高电平。
用数学表示为：A NAND B = A AND NOT B。
7.或非运算(NOR)或非运算(NOR) 是或运算(OR) 和非运算(NOT) 的组合。
fpga超大位宽 带符号位加法运算
FPGA（现场可编程门阵列）是一种可编程硬件，可以用于实现各种数字逻辑电路，包括带符号位加法运算。
对于超大位宽的带符号位加法运算，可以采用以下方法：
1. 使用并行处理技术：FPGA具有很高的并行处理能力，可以将带符号位加法运算划分为多个子任务，并使用多个处理单元同时进行运算，从而提高运算速度。
2. 使用流水线技术：流水线技术可以将带符号位加法运算分解为多个阶段，每个阶段只需要进行一部分运算，然后将结果传递给下一个阶段，从而加快运算速度。
3. 利用硬件乘法器：带符号位加法运算中经常需要使用到硬件乘法器，可以将乘法器与加法器相结合，以提高运算速度。
4. 使用高速接口：如果需要将运算结果传输到外部设备或存储器中，可以使用高速接口，例如PCIe、HDMI等，以加快数据传输速度。
需要注意的是，在进行带符号位加法运算时，需要考虑符号位的影响。
在加法运算中，正数和负数之间可以进行加减运算，但是需要注意结果的符号。
因此，在进行带符号位加法运算时，需要将输入数据先进行符号扩展，以确保运算结果的正确性。
总之，使用FPGA进行超大位宽带符号位加法运算可以提高运算速度和准确性，需要根据具体应用场景和需求选择合适的技术和方法。
fpga中做乘法
FPGA中实现乘法运算的优化策略与方法在FPGA（Field-Programmable Gate Array，可编程逻辑门阵列）中实现乘法运算是一项基本但重要的任务。
乘法是数字信号处理、图像处理、通信系统等领域中常见的操作。
以下是在FPGA中实现乘法运算的详细讨论。
一、基本概念乘法运算通常是指两个数或变量相乘。
在二进制表示中，乘法被看作是位操作的一种，它逐位地对两个数进行相乘，然后将结果加在一起。
因此，乘法运算在硬件实现中通常涉及到二进制数的位操作。
二、硬件实现在FPGA中，乘法可以通过查找表（LUT）、加法器、移位器等硬件资源来实现。
1.查找表（LUT）: 查找表是一种存储了预先计算结果的数据结构，可以用于快速查找和执行乘法。
例如，如果我们要实现一个4位乘以4位的乘法器，我们可以创建一个16行的查找表，其中每一行都存储了对应输入组合的乘法结果。
这样，我们只需要通过查找输入来获取乘法结果，大大提高了计算速度。
2.加法器和移位器: 对于非预计算乘法（例如大数乘法），我们通常使用加法和移位操作来逐步计算乘积。
在这种实现中，加法器用于计算中间的和，而移位器用于调整进位和数据的位置。
三、实现方法在FPGA中实现乘法有几种常见的方法：1.内嵌乘法器: 许多FPGA都提供了内嵌的硬件乘法器，可以直接使用这些乘法器来实现乘法操作。
这通常是最简单和最直接的方法，但可能不适合大规模或特定需求的乘法实现。
2.定制逻辑设计: 如果你需要大规模、高效率或者特定模式的乘法实现，你可能需要利用硬件描述语言（如VHDL或Verilog）来设计定制的乘法逻辑。
这需要深入理解数字电路设计和FPGA编程，但可以提供更高的性能和灵活性。
3.IP核（Intellectual Property Core）: 一些FPGA供应商提供了预先设计好的IP核，这些核可以作为模块用于设计。
这些IP核通常经过优化以提供高性能和低功耗，但可能需要付费购买。
fpga l逻辑运算符
fpga l逻辑运算符FPGA（Field-Programmable Gate Array）是一种可编程逻辑设备，它由一系列逻辑门和可编程连接组成。
逻辑运算符是在FPGA上执行逻辑运算的基本组件之一，它允许设计人员在FPGA上实现各种逻辑功能。
FPGA逻辑运算符通常分为几个主要类别，包括基本逻辑运算、位运算、比较运算和复合逻辑运算。
下面将按照这些类别对FPGA逻辑运算符进行详细介绍。
1.基本逻辑运算符：基本逻辑运算符用于执行逻辑运算，如与（AND）、或（OR）、非（NOT）和异或（XOR）。
这些运算符通常用于连接输入和输出引脚，并根据逻辑电平的组合来决定输出。
例如，当AND运算符的两个输入引脚都为高电平时，输出引脚才会产生高电平；否则输出引脚将为低电平。
2.位运算符：位运算符用于对二进制数字执行位级操作。
常见的位运算符包括按位与（AND）、按位或（OR）、按位非（NOT）和按位异或（XOR）。
这些运算符通常用于处理二进制数据，例如将两个数字进行位相与、位相或或位取反等操作。
在FPGA中，位运算符通常用于实现数字信号处理和数字通信系统等应用。
3.比较运算符：比较运算符用于比较两个输入值的大小或相等性。
常见的比较运算符包括等于（EQUAL）、不等于（NOT EQUAL）、大于（GREATER THAN）、小于（LESS THAN）、大于等于（GREATER THAN OR EQUAL TO）和小于等于（LESS THAN OR EQUAL TO）。
这些运算符通常用于条件判断和状态转换等应用。
4.复合逻辑运算符：复合逻辑运算符是由基本逻辑运算符组合而成的复杂逻辑运算符。
它们通常用于实现更复杂的逻辑函数或状态机。
常见的复合逻辑运算符包括多路选择器（MUX）、译码器（DECODER）、加法器（ADDER）和寄存器（REGISTER）等。
这些运算符通过组合基本逻辑运算符的引脚和信号来实现更复杂的逻辑功能。
总之，FPGA逻辑运算符是一种重要的组成部分，它允许设计人员在FPGA上实现各种逻辑功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
fpga移位运算符综合结果
FPGA移位运算符综合结果
在数字电路设计中，移位运算是一种非常常见的操作，用于对数据进行位级操作。
在现代电子系统中，由于要求高速和低功耗的特点，可编程逻辑器件（FPGA）成为了非常重要的设备。
FPGA可以实现各种逻辑功能，其中包括移位运算。
本文将深入探讨FPGA中移位运算符的综合结果，从原理到应用，为读者提供详尽的解答。
一、移位运算符简介
移位运算是一种对二进制数据进行位移操作的运算，包括左移和右移两种形式。
左移表示在二进制数的右侧插入零，右移则表示在二进制数的左侧插入零或者复制最左边的位。
在FPGA中，移位运算可以通过逻辑门电路实现，也可以通过专门的移位寄存器来实现，具体的方案取决于设计的需求和资源限制。
二、移位运算符的综合结果
在FPGA设计中，移位运算符可以通过Verilog或者VHDL等硬件描述语言进行描述。
FPGA综合工具会根据描述的移位运算符，将其转换为硬件
电路实现。
1. Verilog实现
以Verilog为例，常见的移位运算符包括左移运算符（<<）、逻辑右移运算符（>>>）、算术右移运算符（>>）等。
具体的综合结果可以通过门级电路的方式表示。
左移运算符（<<）的综合结果是将待移位数据连接到零，并将得到的结果传递给输出端。
逻辑右移运算符（>>>）的综合结果是从输入端的右侧移动指定的位数，将左侧空出的位填充为零。
算术右移运算符（>>）的综合结果与逻辑右移类似，但是最左边的位将被复制而不是填充为零。
2. VHDL实现
在VHDL中，移位运算符的综合结果可以通过逻辑门级电路的方式表示，也可以通过专门的移位寄存器来实现。
左移运算符（SLL）的综合结果是将待移位数据连接到零，并将得到的结果传递给输出端。
逻辑右移运算符（SRL）的综合结果与左移类似，但是从输入端的右侧移动指定的位数，将左侧空出的位填充为零。
算术右移运算符（SRA）的综合结果与逻辑右移类似，但是最左边的位将被复制而不
是填充为零。
三、移位运算符的应用
移位运算符在数字电路设计和嵌入式系统中有着广泛的应用。
下面列举几个常见的应用场景。
1. 位操作
移位运算符可以用于位操作，比如提取某一位的值、设置某一位的值为1或者0、反转某一位的值等。
在图像处理、信号处理等领域中，常常需要对图像或信号进行位级操作，如提取图像的亮度信息、RGB分量的提取等。
2. 倍增和除法
移位运算符可以模拟乘法和除法的操作，通过移位运算可以快速实现一个数的倍增和除法运算。
在很多算法中，移位运算是一种常用的优化手段，可以实现更高效的计算。
3. 编码和解码
在通信系统中，移位运算符可以用于信号的编码和解码。
比如矢量编码、
哈弗曼编码等，都可以通过移位运算实现。
4. 数据压缩
在存储和传输大数据量时，移位运算符可以用于数据的压缩和解压缩。
通过位级操作，可以将数据压缩为更小的体积，从而提高存储和传输效率。
总结：
本文深入探讨了FPGA中移位运算符的综合结果。
通过Verilog和VHDL 两种硬件描述语言的描述，我们了解了移位运算符的综合结果是如何通过逻辑门级电路实现的。
同时，我们还探讨了移位运算符的应用场景，包括位操作、倍增和除法、编码和解码、数据压缩等。
移位运算符在数字电路设计和嵌入式系统中有着广泛的应用，具有重要的意义。
希望本文的解答能够解决读者对于FPGA移位运算符综合结果的疑问，并帮助读者更好地理解和应用移位运算符。
引导读者进一步学习和探索，提高自己在数字电路设计和FPGA应用方面的能力。
