Cadence_SPB16.2完美安装及
cadence安装、原理库建库和Concept_HDL使用手册
cadence安装、原理库建库和Concept_HDL使用手册Cadence SPB 使用手册本手册仅供交流，甘振华一、Cadence SPB 安装方法：先在安装盘路径设置cadence_license文件夹，将源文件的crack 文件夹中文件拷贝至cadence_license文件夹里。
设置环境变量：LM_LICENSE_FILE = ******\ , 指向此SPB 的LIC路径。
打开安装源文件disk1，运行，接受协议，直接安装products。
License Manager 信息为空，直接Next。
填写用户信息。
Control file为空，直接Next。
设置安装路径。
Products 全选。
设置工作文件夹路径。
IntelliCAD 可选件，可任选是否安装。
Footprint Viewer 设为默认。
安装文件夹设为默认，点击Next开始安装程序。
安装过程中………………………..，两个extension选择默认“否”确定：无警告。
确定：安装库提示信息。
选择不马上重启计算机，并确定需重启信息，以便继续安装Cadence库文件。
二、安装concept HDL原理库打开源文件夹的disk4，运行文件，安装concept HDL 库文件。
库Component的选择，PSpice可任选。
点击Next进行安装库文件。
安装过程中……………………………….安装结束，点击finish。
安装信息检查与修正检查环境变量LM_LICENSE_FILE = ******\是否被更改若选择安装了PSpice库，则需修正元件库。
打开安装路径下（D:\Cadence\\share\library）的，使用写字板打开编辑：将DEFINE spiceelem ./spiceelem修改为：DEFINE spice_elem ./spice_elem末行留一空行并存储。
重启计算机，安装结束。
三、Concept HDL原理库的建立1、我们先打开Project Management,之后出现Cadence Product Choices这个窗口,选择Allegro PCB Librarian 610(PCB Librarian Expert).点击OK,创建一个新的Library Project.Cadence 原理库的三级结构：按完成,他会提示New project creation successful. 这样一个新的Library Project就完成了.他会进入Allegro PCB Librarian界面.2、我们以74HC374为例介绍如何创建原理用到的元件.在Allegro PCB Librarian界面,我们可以由Part Developer或Library Explorer进入开始创建元件.现在我们从Library Explorer进入.进入Part Developer 界面。
Cadence SPB 16.01详细安装说明 V1.0
Cadence SPB 16.01详细安装说明V1.0说明：本教程仅限技术交流使用，请勿用于商业目的；因此引起的一切法律纠纷，本人概不负责。
如有问题，请联系philoman@一、安装原版程序I.Cadence SPB 16.01安装文件为四个压缩包，文件名依次为●Base_SPB16.01.000_wint_1of4.ZIP●Base_SPB16.01.000_wint_2of4.ZIP●Base_SPB16.01.000_wint_3of4.ZIP●Base_SPB16.01.000_wint_4of4.ZIP将四个压缩包解压到同一个文件夹内，对应Disk1/Disk2/Disk3/Disk4四个独立文件夹II.双击Disk1内的setup.exe，启动安装向导III.向导会依次出现以下提示，除接受许可协议、设置安装路径，选择安装选项和指定默认工程文件夹外，其他一律保持默认值（空）1.License Agreement 选中“I accept the terms of the license agreement”2.Install Options 点击Install Products按钮3.Turn off any virus detection programs 提示关闭防病毒软件4.License Manager Communication 不填，全部留空5.Licens.DAT 提示未提供授权文件，安装仍然可以继续6.Control File Location 不填7.Choose Destination Location 设置安装路径，默认安装在C:\Cadence\SPB_16.018.Select Products 全部选中（或根据需要自由选择）9.Working Directory / HOME Location 根据个人喜好，自由设定工程的默认路径10.Footprint Viewer Options 选择None11.Select Program Folder 保留默认设置12.Installation Summary 没什么需要填的，点击“下一步”，开始文件复制（~漫长的等待文件复制。
Cadence快速入门视频教程的SPB_16.2版本一
2． 教程内容
3． 软件介绍 Design Entry CIS：板级原理图工具 Design Entry HDL：设计芯片的原理图工具，板级设计不用 Layout Plus：OrCAD 自带的 PCB 布线工具，功能不如 PCB Editor 强大 Layout Plus SmartRoute Calibrate：OrCAD 自带的 PCB 布线工具，功能不如 PCB Editor 强大 PCB Editor：Cadence 的 PCB 布线工具 PCB Librarian：Cadence 的 PCB 封装制作工具 PCB Router：Cadence 的自动布线器 PCB SI：Cadence 的 PCB 信号完整性信号仿真的工具 SigXplorer：Cadence 的 PCB 信号完整性信号仿真的工具
接下来，设置输入管脚的正负属性 ：点击 Toolbar 的 Place Text，或者菜单 Place/Text，如下图：
输入-，点击 OK，再输入+，点击 OK， 如下图： 接下来放置管脚，如下图：
现在，完成了 NE5532 中两个运放中的一个，现在编辑另一个：
Ctrl+N，或者 View/Next Part，如下图：
4． 软件列表
5． 开始学习 Design Entry CIS 启动：Start/Cadence SPB 16.2/Design Entry CIS 启动后，显示下图：
里面有很多选项，应该是对应不同的 License
本教程使用：OrCAD Capture CIS 我个人认为：Allegro PCB Design CIS XL 是所有可选程序中，功能最强大的，但不知道，强在哪里；而且 本教程的原理图文件可以使用上表中不同的程序打开 6． 选择 OrCAD Capture CIS，启动后显示下图
Cadence16.3安装方法
Cadence 16.3详细安装方法2011-12-28 FD-KXS第一步：先安装Cadence License Manager上图点击License Manager，出现下图。
上图点击Next，然后出现下图。
上图选择I accept the terms of the license agreement,点击Next，出现下图。
上图把路径改成D:\Cadence\LicenseManager，点击Next，出现下图。
上图点击Next，出现下图。
上图点击Install，出现下图。
上图在安装，等待。
，直到出现下图。
上图点击Cancel，出现下图。
上图点击“是(Y)”，出现下图。
上图点击Finish，完成安装。
第二步：修改文件1把光盘（或安装文件）目录SHooTERS\license_manager下cdslmd.exe和orcad_163.lic这两个重要文件拷贝到第一步安装D:\Cadence\Licence manager 目录下，并覆盖原来的两个文件。
2右击桌面“我的电脑”的属性复制完整的计算机名称：如“FD-LXD”3打开D:\Cadence\Licence manager\orcad_163.lic打开文件SERVER 后ID之前的名称为FD-LXD修改完毕后并保存。
第三步：安装Product Installation上图点击Product Installation，等待出现下图。
上图点击Next，出现下图。
上图选择I accept the terms of the license agreement，点击Next，出现下图。
上图点击Next，然后出现下图。
上图把路径修改为D:\Cadence\SPB_16.3，然后点击Next，出现下图。
上图都选择或根据需要选择，点击Next，出现下图。
上图选择None，点击Next，出现下图。
上图把路径改为D:\Cadence\SPB_Data，点击Next，出现下图。

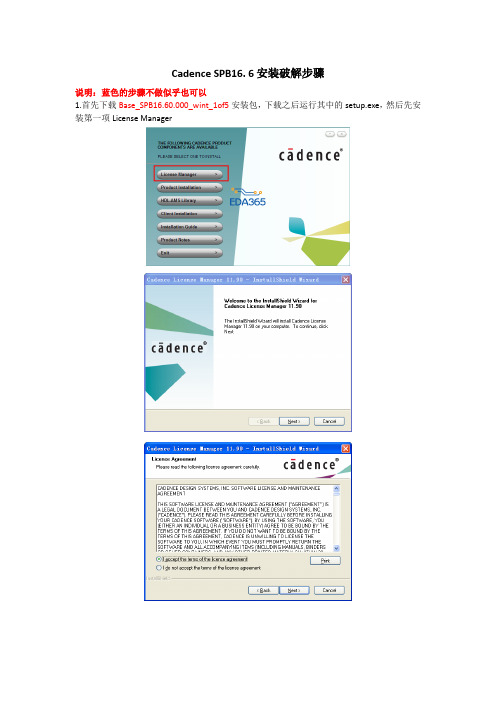

Cadence_SPB_16.6安装详细破解步骤
Cadence SPB16. 6 安装破解步骤说明：蓝色的步骤不做似乎也可以1.首先下载Base_SPB16.60.000_wint_1of5安装包，下载之后运行其中的setup.exe，然后先安装第一项License Manager只需要把c改为其他盘符，而无须修改后面的文字一直按next或install，直到被询问license时，单击cancel，然后选是和finish。
2.接下来安装Product，直到安装结束（这个时间有点长）只需要把c改为其他盘符（及你的安装盘），而无须修改后面的文字需要把c改为其他盘符（及你的安装盘），例如改为D盘，所以后面部分为D:\Cadence\SPB_Data在上述框内填上5280@自己的计算机名称安装完成后，点finish，再点主界面（及安装的第一个画面）的Exit退出、、3.运行安装最新的补丁包（这步不做）4.按ctrl+alt+delete打开任务管理器，查看进程里是否有cdsNameServer.exe或cdsMsgServer.exe，一般都没有，如果有将其结束掉5.把安装路径下的cadence\SPB_16. 6\tools\pspice目录下的orsimsetup.dll剪切到别的地方6.下载后解压缩，将（拷给你们的文件里“16.6破解文件加安装步骤”文件夹里）破解包里crack\ LicenseManager目录下的3个文件：LicenseManager.bat、pubkey及pubkey.exe复制到安装路径的Cadence\LicenseManager目录下，双击运行其中的LicenseManager.bat8.将破解包里（拷给你们的文件里“16.6破解文件加安装步骤”文件夹里）的crack\SPB_16. 5\tools目录下的3个文件：pubkey、pubkey.ex e以及Tools.bat复制到安装路径的Cadence\SPB_16.5\tools下，双击运行其中的Tools.bat ，此时需等待一会儿，等cmd窗口自动关闭。

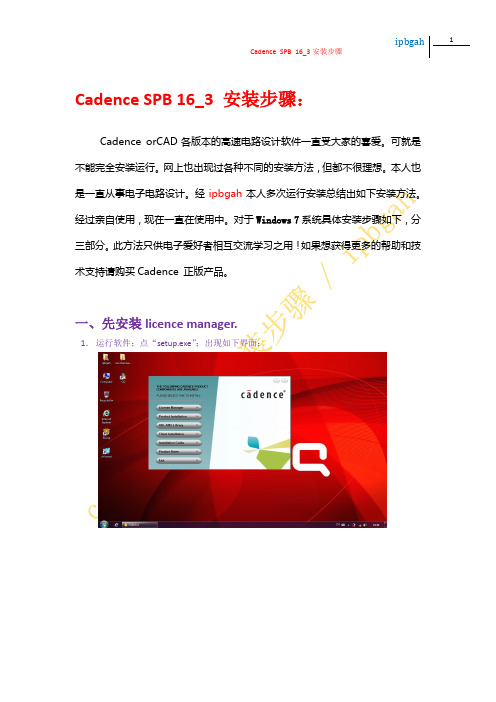

Cadence SPB 16_3 安装说明
Cadence SPB 16_3 安装步骤：Cadence orCAD各版本的高速电路设计软件一直受大家的喜爱。
可就是不能完全安装运行。
网上也出现过各种不同的安装方法，但都不很理想。
本人也是一直从事电子电路设计。
经ipbgah本人多次运行安装总结出如下安装方法。
经过亲自使用，现在一直在使用中。
对于Windows 7系统具体安装步骤如下，分三部分。
此方法只供电子爱好者相互交流学习之用！如果想获得更多的帮助和技术支持请购买Cadence 正版产品。
一、先安装licence manager.1．运行软件；点“setup.exe”；出现如下界面：2．点击“licence Manager”安装。
如下图:单击此处3．设置“X:\cadence\licence manager\”这个路径。
X为安装的硬盘符。
4．将“licence163.lic”用记事本打开，编辑第一行，将“this host”修改为自己电脑名。
注意计算机名的大小写。
查看方法：我的电脑－〉右键－>属性－〉计算机名。
5．复制“licence163.lic”到“X:\cadence\licence manager\”目录中。
运行“licence manager”,当出现如下界面时，指向刚才设置的路径。
然后点击“next”。
计算机名6．出现如下界面：请再次确认计算机名对不对。
点击next.然后点击finish.完成licence manager的安装。
如下图：二、安装Cadence or CAD产品。
1、点开setup.exe的运行页面。
然后点击：“Product Installation”.如下：2、点击同意安装产品。
设置好你的安装目录。
然后一直点next.如下正在安装中。
此过程有点漫长，别误认为是电脑死机，大约1小时。
要耐心等待。
千万不要点击，以防死机！3、此处选择全部安装。
在运用Cadence orCAD进行电路设计中。
会用到很多软件的功能，PCB的仿真等。
Cadence 安装破解流程
Cadence16.5安装破解流程（安装前请您一定要关闭防火墙、杀毒软件、360等系统安全性软件！）打开“Cadence SPB 16.5安装程序”文件夹双击“setup”进行安装单机“License Manager”开始安装点击“Next >”选择第一项“I accept ……”，点击“Next >”点击“Change”来更改安装路径，注意安装路径不能出现中文字符，选择完成后点击“Next >”直接后点击“Next >”点击“Install”进行安装等待安装完成……直接点击“Cancel”，进行取消操作选择“是（Y）”点击“Finish”，完成第一步安装单机“Product Installation”开始安装等待……点击“Next >”选择第一项“I accept ……”，点击“Next >”“Install this application for:”选项里，可以选择第二项“Anone who uses this computer(all users)”;点击“Next >”在第一项“Installation Directory”里点击“Browse”选择安装路径；在第二项“Working Directory”里点击“Browse”选择工作路径；注意：以上路径均不能包含中文字符点击“Install”继续等待……继续等待……继续等待……直接点击“Finish”；然后不要慌，等待安装界面自动关闭！打开任务管理器，在任务管理器中结束掉cdsNameServer.exe和cdsMsgServer.exe（可能只有一个，也可能两个都木有）打开如图所示中的“LmTools”在弹出的界面中的“Start/Stop/Reread”选项卡中点击“Stop Server”按钮，之后关闭此界面复制“Cadence SPB 16.5破解补丁”文件夹中的如图选择的三个文件黏贴到“LicenseManager”安装目录下，例如“E:\Cadence\LicenseManager”之后双击“LicenseManagerPubkey”直到黑色框消失（应该会很快）复制“Cadence SPB 16.5破解补丁”文件夹中的如图选择的三个文件黏贴到“Cadence\SPB_16.5\tools”安装目录下，例如“E:\Cadence\SPB_16.5\tools”之后双击“ToolsPubkey”直到黑色框消失删除“Cadence SPB 16.5破解补丁\licens_gen”文件夹中原有的的“license”文件；然后双击“LicGen”；双击打开新生成的“license”文件；将如图选中出改成当前计算机的名字，保存；（至于计算机名字怎么查的话……百度！）把保存完毕的“license”文件复制黏贴到“LicenseManager”安装目录下，例如“E:\Cadence\LicenseManager”打开“License Server Configuration Utility”在弹出的对话框中单击“Browse”选择刚才复制拷贝的“License”文件，点击“Next >”直接点击“Next >”等待……在弹出的对话框中点击“Finish”点击“LmTools”在弹出的对话框中选择“Config Services”选项卡，在“Path to the license file”中点击“Browse”选择之前修改的“License”文件，之后点击“Save Service”,在弹出的对话框中选择“是”！点击“Start/Stop/Reread”选项卡中点击“Stop Server”按钮，之后再点击“Start Server”按钮，在最低处显示“ServerStart Successful”，安装成功！。
cadence安装注意事项
cadence安装注意事项
1．Cadence安装不上原因
（1）原来安装的没有进行按步骤卸载，不能直接删除安装文件，因为程序在系统中存在，删除文件导致无法正常卸载，若不小心删除有两方法：删除注册机相关
文件；重新安装系统
（2）电脑系统不支持
2.出现闪退，出现如下错误：program has encourage a problem and must exit.
（1）电脑的显卡驱动有问题，显卡不工作或者工作不正常都会导致出现这样的问题（2）电脑显卡驱动设置有问题，可以看看电脑显卡是在高性能状态下工作，还是低性能工状态下工作
（3）板子本身的问题，有的板子在画着会出现数据库错误或者其他错误都会导致出现这样的错误，此时可以更新数据库看看
3.安装好后软件不能用cadence默认打开
（1）出现这样的情况主要是你的注册机中软件的默认路径与你软件的默认路径不相同，可以在注册机中修改
（2）也可以重装软件，但是需要和第一次（重装电脑系统后第一次）软件的安装路径下装软件就好了
简单总结，希望能帮到遇到此种错误的人，不明白可发邮箱：
*****************。
Cadence SPB 16.6安装详细破解步骤
Cadence SPB16. 6 安装破解步骤说明：蓝色的步骤不做似乎也可以1.首先下载Cadence Allegro SPB orCAD16. 6 安装包，下载之后运行其中的setup.exe，然后先安装第一项License Manager一直按next或install，直到被询问license时，单击cancel，然后选是和finish。
2.接下来安装Product，直到安装结束（这个时间有点长）在上述框内填上5280@自己的计算机名称安装完成后，点Exit退出3.运行安装最新的补丁包4.按ctrl+alt+delete打开任务管理器，查看进程里是否有cdsNameServer.exe或cdsMsgServer.exe，一般都没有，如果有将其结束掉5.把安装路径下的cadence\SPB_16. 6\tools\pspice目录下的orsimsetup.dll剪切到别的地方6.下载后解压缩，将破解包里aspirin\Cadence\LicenseManager目录下的3个文件：LicenseManagerPubkey.bat、pubkey及pubkey.exe复制到安装路径的Cadence\LicenseManager 目录下，双击运行其中的LicenseManagerPubkey.bat8.将破解包里的aspirin\Cadence\SPB_16. 6\tools目录下的3个文件：pubkey、pubkey.ex e以及ToolsPubkey.bat复制到安装路径的Cadence\SPB_16.6\tools下，双击运行其中的ToolsPubkey.bat9.将破解包中aspirin\Cadence目录下的LicGen文件夹整个复制到安装路径的Cadence目录下，将src.lic用记事本打开，将第一行的SERVER host ID=07071982 5280中的host改为你计算机的名字，将文档中“16.5”替换成“16.6”并保存。
Cadence16.3成功安装步骤(亲测)
（在安装的过程中自己新建SPB_16.3文件夹、LicenseManager文件夹、SPB_Data文件夹）关闭杀毒软件、360安全卫生等。
（win7、xp系统均能成功安装）1、首先将SHooTERS\license_manager\orcad_163.lic用记事本打开，将第一行server后面的计算机名更改为自己的计算机名。
保存附：计算机主机名获取方式：通过联按Windows徽标键与PauseBreak键后点击"计算机名"选项卡，完整的计算机名称处的内容即为你的计算机主机名，复制其即可或者联按Windows徽标键与R键后打开运行对话框，输入"cmd"进入命令提示符窗口后直接输入"ipconfig /all"后，你会看到你的hostname）2、双击运行光盘，选择安装第一项License Manager，当安装到要求License File Location 时，点击Browse浏览到SHooTERS\license_manager\orcad_163.lic---NEXT---NEXT……直至安装完毕License Manager。
（此时，orcad_163.lic是shooters中的文件，shooters文件在哪存放着无所谓，在桌面上也可以）3、将cdslmd.exe & orcad_163.lic拷贝到License Manager的安装文件夹下。
如D:\Program Files\Cadence\LicenseManager里面，替换文件。
（拷贝替换之后，再次用txt打开license.lic 文件，添加cdslmd.exe文件的路径，之后保存，路径添加方法见下页）4、安装第二项Product Installation，注意把所有的产品都选上，直接点击NEXT即可。
安装完毕，后继续安装第三项HDL_AMS Library,一路next。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
www.dzkf.net 渝西游子
渝西游子 www.dzkf.net
Cadence SPB16.2安装及破解
首先打开Cadence SPB16.2安装目录下的CD1，双击“setup”
图1
点击图1中的“Product Installation”选项
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
www.dzkf.net 渝西游子
渝西游子 www.dzkf.net
图2
选择点击图2中的“I accept the terms of the license agreement”后再点击“Next”
图3
点击图3中的“确定”
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
www.dzkf.net 渝西游子
渝西游子 www.dzkf.net
图4
点击图4中“Next”
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
www.dzkf.net 渝西游子
渝西游子 www.dzkf.net
图5
点击图5中的“Next”
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
www.dzkf.net 渝西游子
渝西游子 www.dzkf.net
图6
根据需要选择安装Cadence 工具组件后点击“Next”
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
www.dzkf.net 渝西游子
渝西游子 www.dzkf.net
图7
HOME目录是放置pcbenv（自定义快捷键），点击Next
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
www.dzkf.net 渝西游子
渝西游子 www.dzkf.net
图8
点击图8中的“Next”
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
www.dzkf.net 渝西游子
渝西游子 www.dzkf.net
图9
点击图9中的“Next”
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
www.dzkf.net 渝西游子
渝西游子 www.dzkf.net
图10
当安装程序提示插入第二张盘时，点击“Browse”选择第二张盘目录后点击“OK”
图11
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
www.dzkf.net 渝西游子
渝西游子 www.dzkf.net
当安装程序提示插入第三张盘时，点击“Browse”选择第三张盘目录后点击“OK”
图12
这一步需事先用记事本建立一个dat文件（X:\license\ license.dat），将此文件的目录地址copy到图12红框位置后点“Next”
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
www.dzkf.net 渝西游子
渝西游子 www.dzkf.net
图14
点击图14中的“Finish”
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
www.dzkf.net 渝西游子
渝西游子 www.dzkf.net
图15
点击图中“是”
图16
点击图中“是”
图17
点击图17中的“Finish”
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
www.dzkf.net 渝西游子
渝西游子 www.dzkf.net
软件破解
1、 将“allegro.bat”“ NOLIC.COM”“ choice ”和“双击破解”拷贝到X:\Cadence\SPB_16.2下,同时将NOLIC.COM
拷贝到C:\WINDOWS\system32下；
2、 编辑allegro.bat文件，将图18中红圈内的盘符更改为安装好的程序文件所在盘符
图18
3、 双击“双击破解.bat” 根据提示选择“Y”，可以多选择“Y”运行几次没有错误出现；
4、 用UltraEdit或WinHex打开\capture目录下的capture.exe文件，还有\pspice目录下的Simmgr.exe、Pspiceaa.exe、
Pspice.exe、Stmed.exe、psp_eng.dll、Magnetic Parts Editor.exe、modeled.exe七个文件,在2进制下查找字串“00 83 C4
0C 8B 45 F8 8B E5 5D C3 55 8B EC 81 EC 84 01 00 00 57 C7 45 F8 00 00 00 00 C7 45 F4 ”,将“55 8B EC” 修改为“33
C0 C3”,保存文件，记住：有一个simsetup.dll的文件一定不能修改，否则仿真的功能就会不全!!!
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
www.dzkf.net 渝西游子
渝西游子 www.dzkf.net
图19
5、 新建环境变量LM_LICENSE_FILE,指向上面 “图12” 中所设置的文件即可
以上步骤完成后Cadence SPB16.2版本软件安装成功,感谢大家对电子开发网站的支持
祝各位工作顺利、天天开心！
渝西游子
2010-5-10
www.dzkf.net
