电缆桥架的施工方案及措施电缆桥架是一种用于电缆敷设的承载结构，广泛应用于建筑、电力、通信等领域。
为了确保电缆桥架施工的质量和安全性，本文将提供一份详细的施工方案及措施。
一、前期准备工作为了顺利进行电缆桥架的施工，首先需要进行详细的前期准备工作。
具体措施如下：1.方案设计制定详细的电缆桥架施工方案，包括施工过程中的步骤、工期、施工人员安排等内容。
确保方案合理、可行，并经相关部门批准。
2.材料准备准备所需要的电缆桥架材料，包括槽钢、连接件、支架等。
确保材料质量合格，并按照设计要求进行数量的准备。
3.施工人员培训对参与电缆桥架施工的人员进行培训，提高他们的施工技能和安全意识。
确保他们了解施工方案，并能正确操作施工设备。
二、施工方案电缆桥架的施工包括以下步骤：1.地基处理根据设计要求，对施工区域的地基进行处理。
清除杂物、平整地面，并进行必要的土方工程。
2.安装支架按照方案要求，安装电缆桥架的支架。
在安装过程中，要确保支架的稳固和垂直度，使用水平仪进行测量和调整。
3.安装槽钢将预先准备好的槽钢安装在支架上。
槽钢的安装应按照设计要求进行，确保槽钢之间的间距和高度符合标准。
4.连接件安装使用连接件将各个部分的槽钢连接在一起，形成完整的桥架结构。
连接件的安装过程中，要确保连接牢固、无松动。
5.接地处理对电缆桥架进行接地处理，以防止静电积聚和电流泄漏。
接地处理应符合相关规范和标准，确保施工区域的电气安全。
三、施工措施为保证电缆桥架施工的质量和安全，需采取以下措施：1.安全防护所有参与施工的人员必须佩戴安全帽、工作鞋等必要的个人防护用品。
同时，设置警示标志，确保现场安全。
2.质量控制严格按照施工方案和设计要求进行操作，确保工程质量达到标准。
对电缆桥架的材料、尺寸、连接牢固性等进行全面检查。
3.施工现场管理定期清理施工现场，保持整洁有序。
合理安排施工人员的工作时间和休息时间，确保他们在良好状态下进行施工。
4.设备维护定期检查和维护施工所使用的设备，确保其正常运转。
桥架施工方案(3篇)
第1篇一、工程概况1. 工程名称：某高速公路桥架施工工程2. 工程地点：某高速公路3. 工程规模：全长XX公里，桥架共计XX座4. 工程内容：桥架施工主要包括桥架制作、运输、安装、防腐、涂装等环节。
二、施工组织设计1. 施工组织机构（1）项目经理部：负责整个工程的全面管理，协调各部门之间的关系，确保工程顺利进行。
（2）技术部：负责工程的技术设计、施工方案编制、技术交底、技术指导等工作。
（3）施工部：负责桥架的加工、运输、安装、防腐、涂装等工作。
（4）质检部：负责工程质量监督、检验、验收等工作。
（5）安全部：负责工程安全管理工作，确保施工安全。
2. 施工进度计划（1）桥架制作：预计需时XX天。
（2）运输：预计需时XX天。
（3）安装：预计需时XX天。
（4）防腐：预计需时XX天。
（5）涂装：预计需时XX天。
三、施工方案1. 桥架制作（1）材料选用：选用优质钢材，符合国家标准。
（2）加工工艺：采用数控切割、焊接、抛丸、喷砂、涂装等先进工艺。
（3）质量要求：桥架尺寸准确、焊接质量优良、防腐性能达标。
2. 运输（1）运输方式：采用货车运输。
（2）运输要求：确保桥架在运输过程中的安全，避免碰撞、变形等。
3. 安装（1）施工准备：根据设计图纸，做好施工前的各项准备工作。
（2）安装顺序：先安装桥墩，再安装桥面，最后安装桥栏杆。
（3）安装要求：确保桥架安装牢固、位置准确、符合设计要求。
4. 防腐（1）防腐材料：选用环保型防腐涂料，符合国家标准。
（2）防腐工艺：采用喷砂、涂装等工艺，确保防腐效果。
5. 涂装（1）涂装材料：选用环保型涂装材料，符合国家标准。
（2）涂装工艺：采用喷漆、烤漆等工艺，确保涂装质量。
四、施工质量控制1. 材料质量：严格控制原材料的质量，确保原材料符合国家标准。
2. 施工质量：严格按照施工方案执行，确保施工质量。
3. 质检验收：在施工过程中，进行定期质检验收，确保工程质量。
4. 隐蔽工程验收：在隐蔽工程完成后，进行验收，确保隐蔽工程质量。
多层桥架施工方案(3篇)
第1篇一、工程概况多层桥架施工方案适用于各类建筑、工厂、数据中心等场所的电力、通信、数据传输等线路的布设。
本方案旨在确保施工质量、安全、环保、高效，满足设计要求和使用功能。
二、施工准备1. 施工图纸及资料审查- 对施工图纸进行详细审查，确保设计合理、符合规范。
- 收集相关技术资料，包括国家标准、行业标准、地方规范等。
2. 施工组织设计- 编制施工组织设计，明确施工工艺、进度安排、人员配置、资源配置等。
- 确定施工方案，包括桥架选型、安装方法、质量控制措施等。
3. 材料设备准备- 采购符合设计要求的桥架、电缆、附件等材料。
- 准备施工工具、设备，如电钻、扳手、切割机等。
4. 人员培训- 对施工人员进行技术培训，确保其掌握施工技能和安全操作规程。
- 进行安全教育和职业道德教育。
5. 施工现场准备- 清理施工现场，确保施工环境安全、整洁。
- 设置安全警示标志，明确施工区域。
三、施工工艺1. 桥架选型- 根据设计要求，选择合适的桥架类型，如钢制桥架、铝合金桥架、玻璃钢桥架等。
- 确保桥架具有良好的耐腐蚀性、机械强度和电气性能。
2. 桥架安装- 按照设计图纸，确定桥架的布置位置和高度。
- 使用电钻在墙面上钻孔，固定桥架吊杆。
- 将桥架吊装至预定位置，调整水平度和垂直度。
- 将桥架与吊杆连接牢固。
3. 电缆敷设- 按照设计要求，确定电缆的走向和间距。
- 使用电缆牵引机将电缆敷设至桥架内。
- 在电缆敷设过程中，注意保护电缆，避免损伤。
4. 附件安装- 安装桥架附件，如弯头、三通、接线盒等。
- 确保附件安装牢固，连接可靠。
5. 质量控制- 对桥架、电缆、附件等材料进行检验，确保符合质量要求。
- 对施工过程进行监督检查，及时发现并解决质量问题。
- 进行隐蔽工程验收，确保施工质量。
四、安全措施1. 施工人员安全- 施工人员必须佩戴安全帽、安全带等个人防护用品。
- 施工现场设置安全警示标志，明确危险区域。
- 定期进行安全检查，确保施工安全。
桥架安装施工方案

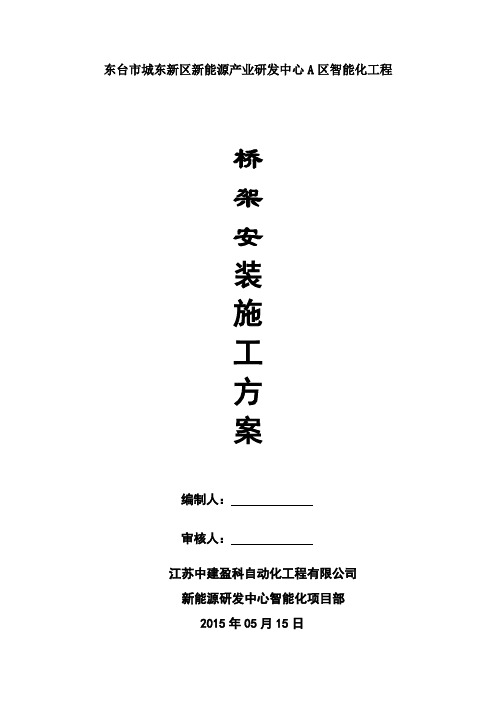

东台市城东新区新能源产业研发中心A区智能化工程桥架安装施工方案编制人：审核人：江苏中建盈科自动化工程有限公司新能源研发中心智能化项目部2015年05月15日智能化桥架工程施工方案一：工程概况新能源研发中心位于城东新区东进路南侧，经八路东侧，占地面积平方米(约110亩)，由三栋9层框筒结构建筑物和地下一层整体联通地下室构成，使用功能为办公用房，是东台市城东新区重点打造的办公综合区，新能源研发中心建筑群总共3个区域：A区、B区、C区。
