【专业知识】接地工程质量技术措施
接地工程技术交底
接地工程技术交底一、背景介绍接地工程是建造、工业设备、电力系统等领域中非常重要的一项技术工程。
它的主要目的是确保电气设备和人员的安全，减少电气设备故障和事故的发生。
接地工程技术交底是为了确保工程质量和安全性，提高工作人员的技术水平和工作效率，确保工程顺利进行而进行的一项重要工作。
二、交底内容1. 接地工程的目的和意义接地工程的主要目的是为了保护人身安全和设备设施的正常运行。
通过将电气设备的金属外壳和地之间建立良好的导电连接，将电流引入地下，从而达到安全接地的目的。
接地系统能够消除电气设备中的静电、电磁波干扰和雷击等不良影响，保护设备免受损坏。
2. 接地工程的基本原理接地工程的基本原理是利用地的导电性能，将电流引入地下，通过地下的导电层将电流分散和消散。
接地系统主要由接地体、接地装置和接地导线等组成。
接地体是指将电流引入地下的设备或者构筑物，如接地极、接地网等。
接地装置是指连接电气设备和接地体的装置，如接地线、接地排等。
接地导线是指连接接地装置和接地体的导线。
3. 接地工程的施工要求（1）接地体的选择：根据具体工程的要求和现场条件，选择适当的接地体材料和形式。
常用的接地体材料有铜、铝等，常用的形式有接地极、接地网等。
（2）接地装置的安装：接地装置应按照设计要求进行安装，确保接地装置与电气设备之间的连接良好，接地导线的长度和截面积符合规范要求。
（3）接地导线的敷设：接地导线应按照设计要求进行敷设，避免与其他管线和设备发生干扰，保证导线的可靠性和稳定性。
（4）接地系统的测试：接地系统施工完成后，应进行接地电阻测试和绝缘电阻测试，确保接地系统的质量和性能符合要求。
4. 接地工程的安全注意事项（1）施工人员应具备相关的专业知识和技能，严格遵守施工规范和操作规程。
（2）施工人员应佩戴符合要求的个人防护装备，如绝缘手套、绝缘靴等。
（3）施工现场应设置明显的安全警示标志，确保人员和设备的安全。
（4）施工过程中应注意防止触电、火灾等事故的发生，合理安排施工顺序和施工方法，确保施工过程安全可控。
防雷接地怎么施工方案
防雷接地怎么施工方案一、工程概况与目标本防雷接地工程旨在确保建筑物的防雷安全，预防雷电灾害的发生，保护建筑及其内部设备免遭雷电侵害。
工程将严格按照国家相关防雷规范进行设计和施工，确保接地系统的有效性。
二、施工准备与条件技术准备：施工前需对施工图纸进行熟悉，了解接地系统的设计要求；编制详细的施工方案，明确施工步骤和注意事项。
材料准备：准备符合设计要求的接地材料，如接地极、接地线、连接器等。
人员准备：组织专业施工队伍，确保施工人员熟悉接地系统施工工艺和注意事项。
现场准备：清理施工现场，确保施工区域无障碍；根据设计要求确定接地极的埋设位置。
三、材料设备选择接地极材料：选用耐腐蚀、导电性能好的材料，如铜包钢、热镀锌钢等。
接地线材料：选择电阻小、耐磨损、柔软性好的材料，如多股铜绞线或镀锡铜线。
连接器：选用导电性能良好、结构可靠的连接器，确保接地系统的稳定性和可靠性。
四、接地系统设计根据建筑物的重要性、雷电活动的频度等因素，确定接地电阻的目标值；合理布置接地极的位置和数量，确保接地系统的有效性。
五、施工工艺流程测量定位：根据设计要求，确定接地极的埋设位置。
挖沟埋设：按照测量定位，挖掘接地沟，埋设接地极。
连接接地线：将接地线连接到接地极上，确保连接牢固可靠。
回填夯实：对接地沟进行回填，夯实土壤，确保接地极的稳定性和接地效果。
六、安全技术措施施工人员必须佩戴安全帽、绝缘手套等个人防护用品。
施工现场应设置明显的安全警示标志。
施工期间应避免雷雨天气。
七、质量控制与检验对进场材料进行质量检验，确保符合设计要求。
施工过程中应进行隐蔽工程验收。
施工完成后，应对接地电阻进行测试，确保达到设计要求的目标值。
八、工程验收与交付提交完整的竣工资料和施工记录。
组织专业人员进行工程验收。
验收合格后，办理工程交付手续。
通过以上方案的实施，本防雷接地工程将有效确保建筑物的防雷安全，保障人员和财产安全。
在施工过程中，应严格遵守国家相关规范和标准，确保工程质量和安全。
DCS盘、柜接地及保护接地施工技术措施
DCS盘、柜接地及保护接地施工技术措施DCS（数字控制系统）是电力系统操作控制自动化实现的关键设备之一，其正常运行与操作可信赖的关键因素之一是设备的接地保护，其中盘、柜接地以及保护接地是其中的重要方面。
本文将介绍DCS盘、柜接地及保护接地的施工技术措施。
一、DCS盘、柜接地切实有效的接地保护是确保DCS系统顺利运行的保证。
深入了解电力设备接地知识是实现接地保护的前提，同时了解电力设备的结构及特点也是必须掌握的知识点。
1.接地装置的基本要求（1）具有良好的接地特性，接地电阻小、稳定，能有效降低接地电势。
（2）接地装置的安装位置应当规范，并符合现行的安全规范要求。
（3）接地设施应严格执行电力专业标准，确保接地装置与地网的总体阻抗达到规定限值要求。
2.接地设计要点合理的接地设计能够有效的保障维护人员的人身安全、避免电气事故，接地的施工也是维护工作宏观计划和维护工作实际操作的重要一环。
需要注意如下要点：（1）对配电柜、控制柜、终端盒、信号盘、仪表盘和各种机械设备都应有良好的接地设计，良好的接地设计可以保护设备内部的人员、设备和电气工具等设备。
（2）建议将RFI（Radio Frequency Interference，射频干扰）的影响排除在外，这种方式可以保证防护网能发挥其正常的工作特性。
（3）设计人员认为，若运行工程师认识到有控制系统电气工具被不合适地携带、弯曲或拉伸，应及时调整接地设计，确保合理的接地设计能够有助于防止电气事故的发生。
3.接地的施工（1）市电地及城市电力设备接口接地离供电变压器1米内应铺设中性线，并绕制直径0.1×20~50m的垂直地绝缘输电线1周，然后跨越公路、桥梁、管道等障碍物，最后沿地面桥跨跨越供电主干线，连接到变电站次级降压变压器中性点，实现市电地的接口连接。
（2）地网ラ生地接地地网施工首先清洁基座，确保铜棒和铜网的接触良好，然后铰接外观清洁，并严格执行电力规范，对作业现场建立接地工地标识，采取安全防护措施，综合治理施工现场环境，确保施工质量和安全。
接地装置工程施工(3篇)
第1篇一、工程背景接地装置是保障电力系统安全稳定运行的重要设施，其主要作用是将电力系统中的过电压、过电流等故障电流安全地引入大地，从而保护电力设备和人身安全。
接地装置工程施工是电力系统建设的重要组成部分，对于确保电力系统的安全运行具有重要意义。
本文将对接地装置工程施工进行详细介绍。
二、施工准备1. 施工图纸及技术文件：熟悉施工图纸，了解接地装置的设计要求，掌握施工技术要求。
2. 材料设备：准备足够的接地材料、接地棒、接地线、接地网、接地模块等。
3. 施工人员：组织具备相关技能的施工人员，明确各岗位职责。
4. 施工机具：准备挖掘机、推土机、打桩机、卷扬机、切割机等施工机具。
5. 施工方案：根据工程实际情况，制定详细的施工方案，明确施工步骤、施工工艺、质量要求等。
三、施工步骤1. 施工测量：根据设计图纸，进行施工测量，确定接地装置的位置、尺寸等。
2. 挖掘基础：根据设计要求，挖掘接地装置基础，确保基础尺寸满足设计要求。
3. 放置接地材料：将接地材料按照设计要求放置在基础上，确保接地材料均匀分布。
4. 搭建接地网：将接地网按照设计要求铺设在基础上，确保接地网与接地材料紧密连接。
5. 铺设接地线：将接地线按照设计要求连接到接地网，确保接地线与接地网连接牢固。
6. 搭建接地模块：将接地模块按照设计要求放置在基础上，确保接地模块与接地网连接牢固。
7. 埋设接地棒：将接地棒按照设计要求埋设于接地网下方，确保接地棒与接地网连接牢固。
8. 验收：对接地装置进行验收，确保接地装置符合设计要求，接地电阻满足规定标准。
四、施工工艺1. 挖掘基础：采用挖掘机进行挖掘，确保基础尺寸满足设计要求。
2. 放置接地材料：采用人工或机械方式将接地材料放置在基础上，确保接地材料均匀分布。
3. 搭建接地网：采用人工或机械方式铺设接地网，确保接地网与接地材料紧密连接。
4. 铺设接地线：采用人工或机械方式连接接地线，确保接地线与接地网连接牢固。
施工方案-接地网施工方案新

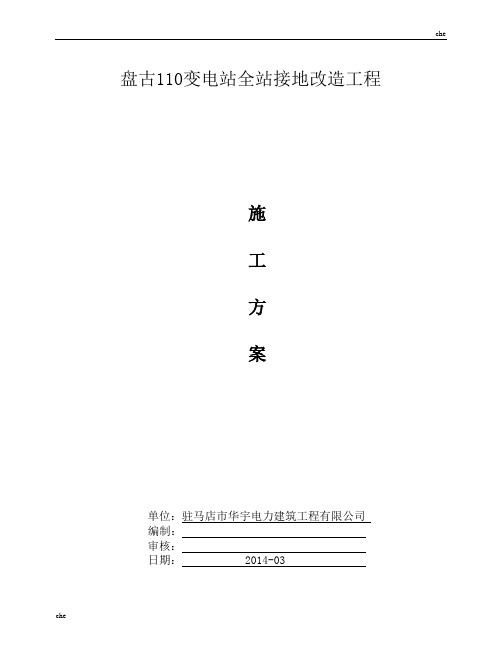

盘古110变电站全站接地改造工程施工方案单位：驻马店市华宇电力建筑工程有限公司编制：审核：日期： 2014-03作业流程：一、安全文明施工措施1、安全目标在本工程施工中，项目部将始终贯彻“安全第一，预防为主”的方针。
通过强化安全教育和安全培训、加大安全设施的投入。
制定完善的安全措施；实施周密的安全防护，确保施工全过程达到制定的安全目标，安全目标如下：①本工程中杜绝火灾事故的发生。
②本工程中杜绝死亡及重伤事故。
2、安全目标的控制在施工过程中，运用科学管理的理论、方法，通过法规、技术、组织等手段，规范劳动力的行为，控制劳动力对象、劳动手段和施工环境条件，消除或减少不安全因素，使人、物、环境构成的施工生产体系达到最佳安全状态，最终实现安全目标。
3、安全施工技术措施1、施工现场一般安全技术措施2、工程开工前，进行安全技术措施交底。
3、工程现场的各种机具、设备、构件、材料、设施等要按施工平面图堆放、布置，保证施工现场整洁、文明，符合安全生产要求。
4、机械设备防护装置一定要齐全有效；5、严禁赤脚或穿高跟鞋、拖鞋进入施工现场，高处作业不准穿硬底鞋或带钉易滑的鞋靴。
6、各种电气设备和线路的定期检查，应停电作业，并在箱门上或闸把上挂上警示牌；必要时设专人看管，如必须带电作，一定要安排二人，由其中一人负责监护，另一人操作。
二、施工工序具体工序如下：①：开挖接地沟，接地沟距水平接地面不低于0.8米深，均压环大环开挖1.5米深，小环开挖1.2米深1.1接地沟开挖前，应根据图纸要求及现场地形条件在杆塔位放样划出接地沟开挖线，放样的接地沟长度不得少于设计长度，接地沟一般按0.4m宽开挖。
如果放样的接地沟无法施工时，应报项目部技术负责人研究处理。
放样的接地沟，遇有障碍物时，允许绕道避开，但不得改变接地型式及接地沟长。
开挖接地沟时，应避开地下管道及电缆等设施。
2按设计要求的接地体埋置深度开挖接地沟，一般采用人力开挖的方法，开挖时要使沟底平整。
低压配电网接地的特点及技术措施
低压配电网接地的特点及技术措施低压配电网接地是指将低压电网的中性点接地，以确保人身安全和电气设备的正常运行。
低压配电网接地的特点及技术措施如下：一、特点：1. 确保人身安全：低压配电网接地能够将电力系统中产生的短路电流通过接地电阻和接地网散入地中，有效地防止触电事故的发生，确保人身安全。
2. 保护电气设备：低压配电网接地能够有效地减小设备的绝缘应力和绝缘水平，保护电气设备免受电气故障的损害，延长设备的使用寿命。
3. 提高系统的可靠性：低压配电网接地能够减小电气设备的故障率，提高系统的可靠性和供电质量。
4. 促进系统的故障检测和定位：低压配电网接地能够通过接地电阻或接地网的测量，检测和定位接地故障，方便故障的修复和维护。
二、技术措施：1. 接地电阻的设置：低压配电网的中性点通常通过接地电阻与大地连接，接地电阻应根据配电网的性质和需要合理地选取。
一般来说，接地电阻的阻值应满足电气设备运行的安全要求和控制接地电流的要求。
2. 接地电网的布置：低压配电网的地网通常由水平接地网和垂直接地网组成，水平接地网铺设在地面上，垂直接地网则通过铜排或钢铁构件埋入地下。
接地网的布置应考虑到电气设备的分布情况和接地阻抗的要求，以实现良好的接地效果。
3. 绝缘监测装置的安装：低压配电网应配备绝缘监测装置，实时监测设备的绝缘状态，一旦发现绝缘故障，及时采取措施修复，避免继续扩大故障。
4. 接地故障保护装置的配置：低压配电网应配备接地故障保护装置，及时检测和切除接地故障点，以防止故障的扩大和事故的发生。
低压配电网接地具有确保人身安全、保护电气设备、提高系统可靠性和方便故障检测等特点，通过合理设置接地电阻、布置接地网、安装绝缘监测装置和接地故障保护装置，以及定期维护和检修等技术措施，可以有效地实现低压配电网的接地保护。
输变电工程要确保接地装置的工程质量
接地装置在输变电工程中是个特殊的项 目， 其 工程质量不仅关系到电网中重大设备的运行安全， 也 关系到电气运行人员的人身安全。 在大接地电流系统 中， 接地装 置直接 影响继 电保护动作 的正确性 ； 在小 接地电流系统中， 不合格的接地网将对巡视设备的人 身安全构成严重威胁。因此， 城网建设和改造确保接 地装置的工程质量就显 得特别 重要。 ２影响接地装置工程质量的主 要原因 ２ 选择地网 ． １ 接地线及导体截面不足， 或对系 统 发 展规划的短路电流分析结果偏差较大， 使接地线及 导体的截面不能满足热稳定校验的要求。 ２ － ２对接地装置施工防机械损伤、防腐蚀问题 重视不够， 或根本没有采取必要的防腐措施。 ２ ． ３接地装置敷设时埋设深度不够，垂直接地 体 间距过小 ， 焊接质 量不合格 ， 设计规定 进行规 没接 范施工， 地网材料选用了不合格的产品。 ２ ４接地体戡 ） 连接不正确， 在一个接地线中串 接了 个需要接地的电气设备， 直接接地或经消弧线 圈 接地的变压 ， 器 没有采用专用的 接地线。 ２ ＿ ５独立避雷针没有漫独立的集中接地装置 ， 或该接地装置与主接地网的地下连接点至 ３ ｋ ５Ｖ及 以 下设备与主接地网的地下连接点， 沿接地体的长度 小于 １ｍ。 ５ ２ ＿ ６土壤电阻率偏高 ， 没有按规程要求正确选 用降阻剂 。 ３几起典型的接地装置扩大事故 ３ ｌｋ ＿ ｌ Ｖ古竹变电站就曾因 ｌ Ｏ 雷击 １ＯＶ线路 ｌｋ 发生接地故障， 接地引下线烧断， 地网电位严重升高， 变压器主绝缘遭受严重破坏需返厂修复， 造成巨大经 济损失。后对该站地网进行了开挖检查分析， 发现接 地引下线 截面不足 ，主 变 １０ Ｖ中性 点接地 引下线 ｋ １ 机械损伤及腐蚀 严重是扩大事故的主要原 因。 ３ １ｋ ２ ｌ０ Ｖ蓝口变电站在 １９ ９９年雷雨季节曾 两次发生雷击避雷针，导致 ３ｋ ５Ｖ及 ｌｋ Ｏ Ｖ相关电气 设备绝缘破坏 事故， 原因是该站有两支独立避雷针的 集中接地装置， 与接地网的地下连接点至 ３ｋ ５Ｖ及以 下设备主接地网的地下连接点沿接地体的长度还不
电气照明及避雷接地技术措施
电气照明及避雷接地技术措施1.1照明施工前土建工程应具备的条件：1.1.1对施工有影响的模板、脚手架应撤除，杂物清除洁净。
1.1.2会使线路发生损坏或严峻污染的建筑装饰工程应全部结束。
1.1.3埋入建筑物内的支架,、螺栓、电线管及其它部件应在土建施工时，做好预埋工作1.1.4预埋中,预留孔的位置和尺寸应符合设计要求,预埋件埋设坚固。
1.2照明施工要求:1.2.1本工程施工除了按图施工外,还应严格执行有关的施工规范及规定。
1.2.2.直埋藏电缆及穿钢管电缆：1.2.2.1直埋电缆在直线段每隔50--100处、电缆、接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。
1.2.2.2直埋电缆的上、下部应铺以不小于100mm厚的软土或砂层，并加盖爱护板，其掩盖宽度应超过两侧各50mm，爱护板可采纳混凝土盖板或砖块。
1.2.2.3爱护管埋入非混凝土地面的深度不应小于100mm；伸出建筑物散水坡的长度不应小于250mm。
1.2.2.4本工程电源进户线为380/220V进线，其中三单元电缆VV22-1KV/3×95+1×50、二单元VV22-1KV/3×70+1×35，爱护管为G80引自四周低配室，采纳电缆直埋进入配电箱；室外电缆埋深0.7米，伸出散水面外3米，室内穿钢管埋藏深为0.2米，在穿越沟道及户穿基础时须穿爱护管。
1.2.3PVC管敷设及管内穿线1.2.3.1本工程室内布线采纳导线穿插难燃PVC硬质塑料管在墙内和板内暗敷,主线至各插座的分支导线采纳BV-500V4mm2；1.2.3.2塑料管管口应平整、光滑；管与盒等器件应采纳插入法连接；连接处结合面应涂专用胶合剂；接口应坚固密封。
1.2.3.3暗配的塑料管在露出地面易受机械损伤的一段，应实行爱护措施。
1.2.3.4塑料管及其配件的敷设、安装和煨弯的制作,均应在原材料规定的允许环境温度下进行。
1.2.3.5管内穿线宜在建筑物抹灰粉刷及地面工程结束后进行；穿线前应将电线爱护管内的积水及杂物清除洁净。
基础、接地施工三措
110kV大坪子风电场送出线路工程基础及接地施工三措四川川能水利电力建设有限公司2014年2月批准：日期：审核：日期：编写：日期：目录第一篇编写说明 (1)1．工程概况 (2)2．适用范围 (2)3．编写依据及目的 (2)第二篇组织措施 (4)1．现场组织机构. (4)2. 项目部与本企业的关系 (4)3. 工程现场管理机构 (4)4. 项目部各级机构职责 (6)5. 现场人员的保障 (10)6. 施工现场平面布置图 (11)7. 项目经理部、材料站驻地及材料运输 (11)8. 项目部、各施工队驻地、施工控制段、器材库 (12)9. 通讯设施布置 (12)10施工准备 (12)第三篇技术措施、施工步骤及方法 (13)1．作业流程 (13)2．复测定位 (13)3．平降基 (15)4．分坑测量 (16)5．基坑开挖 (17)6．钢筋笼制作 (22)7．模板安装 (23)8．钢管脚手架及操作平台搭设要求 (27)9．混凝土现浇基础 (29)10.养护、拆摸 (36)11．接地工程 (37)12．回填土 (37)第三篇安全文明施工及环境保护控制措施 (38)1.安全文明施工控制措施 (38)2.环境保护控制措施 (41)附录一：正方形高低腿基础分坑示意图 (42)附录二：掏挖桩基础地脚螺栓分坑示意图 (43)附录三：基础及接地施工工器具表 (43)附录四：正方形高低腿基础分坑尺寸（mm） (45)第四篇质量目标、质量保证体系及技术组织措施 (48)1. 质量目标…………………………………………………………48..2.质量管理组织机构及主要职责 (48)3.质量管理及检验的标准 (48)4.质量保证技术措施 (52)第一篇编写说明1．工程概况1.1工程名称：110kV大坪子风电场送出线路。
1.2线路起迄点：起于110kV大坪子风电场升压站，迄于110kV万和变。
1.3路径长度：新建线路全长17.778km,曲折系数1.3。
防雷接地工程施工方案三篇
防雷接地工程施工方案三篇篇一：防雷接地工程施工方案第一章工程概述1.1、工程概况依据电气防雷施工图纸和国家现行规范及标准。
1.3、执行的验收标准1、GB50303-20XX建筑电气工程施工质量验收规范2、D501-1～4 建筑物防雷设施安装3、GB/T 21431－20XX建筑物防雷装置检测技术规范1.4、施工质量目标公司的质量目标：单位工程质量合格率达100%。
1.5、工程施工周期防雷接地工程的施工进度必须与土建施工进度密切配合。
第二章施工组织方案2.1 施工组织机构2.1.1项目管理机构我公司为了更好的完成该项目的建设，特设防雷接地系统工程项目经理部，负责防雷接地系统施工、进度和验收工作。
其组织人员为：项目经理、项目技术负责人、项目工程师、项目部安全员、质检员、预算员、材料员；专业施工队下设带班工长。
2.1.2项目岗位职责项目经理负责本工程防雷接地系统的施工管理工作，协调施工进度及与其他专业施工队之间的配合。
技术总负责人负责本工程防雷接地系统的施工技术工作，保障施工质量，对设计图纸做认真阅读并指导施工工作，对设计图纸中不详细的地方与设计人员会晤解决，提出设计中的遗漏并作出工程洽商。
根据设计施工准备图，预算出需要的用料和相关工具，做好开工准备。
对工地的技术工作进行管理，协调图纸设计与现场施工的关系，以及协调现场各专业施工配合关系，全面抓紧安装质量、进度。
负责组织施工人员学习贯彻执行各项安全规范、技术政策、技术规范、技术规程、技术标准和各项管理制度。
施工进度协调人根据本次防雷接地项目施工，我公司专门设立施工进度协调人，针对各个施工队伍出现施工进度相互影响或施工冲突情况进行全方位的协调，保障各施工队顺利施工并不影响其他施工的施工进度。
工程负责人负责各专业工程技术，深入现场指导施工，督促专业施工队遵守技术规范、技术规程和按图施工，发现问题及时解决。
施工班长施工班长由工程负责人任命，负责带领本专业施工人员进行施工作业，保证到场的施工人员有序地施工，并现场监督施工质量，施工中的技术问题直接与工程负责人协商，施工班长必须按时并保证质量地完成所交代的任务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本文极具参考价值，如若有用请打赏支持我们！不胜感激！
【专业知识】接地工程质量技术措施
一、接地槽开挖要求
1、接地槽开挖要求
1.1敷设水平接地体时，在倾斜地形宜沿等高线敷设，防止因接地沟被冲刷而造成
接地体外露。
1.2接地槽应根据设计图纸要求及现场地形，情况在杆塔周围划出接地槽开挖线。
1.3开挖时，应将基面及槽位表面的杂物清理干净。
1.4开挖过程中，如发现土质与设计不符或有孔洞、古墓、地下电缆及管道应及时
通知上级有关部门，进行协商解决。
1.5开挖过程中，如遇大石块等障碍物，可绕道避开，但不得改变接体的布置型式，
应尽量避免放射型接地体弯曲，保证两接地体间的平行距离不应小于5m。
1.6不能按原设计图形敷设的接地体，应根据实际施工情况，在施工记录上绘制接
地装置的敷设图、并应有尽有标明相对位置和尺寸，以防止接地体受到水洪的冲刷。
1.7接地槽的深度应达到设计要求，接地槽底面应平整，并应清除槽中一切影响接
地体与土壤接触的杂物，接地槽深度不得有负偏差。
1.8两人或多人在一起（处）开挖应保持适当距离，保证安全。
1.9严禁上下坡同时撬挖。
1.10土石滚落下方不得有人，并设专人警戒。
2、沼泽、流砂（或高水位）地段的接地槽开挖。
本文极具参考价值，如若有用请打赏支持我们！不胜感激！
2.2如渗水速度较快，无法人工淘水开挖时，可利用抽水机械配合，边抽水，边开
挖，使抽水速度大于渗水速度。
2.3开挖过程中，根据实际情况，应采取预防人体下沉的措施，保证安全施工。
2.4接地槽开挖的同时，紧接着金属接地体敷设及连接，以防护淤泥塌落重复施工。
2.5流砂地段可采取加大开挖宽度的开挖方法，直至达到设计深度。
2.6接地槽开挖的同时紧接着进行接地体敷设及连接，以防刮风，下大雨等原因被
填充。
3、岩石地段的接地槽开挖。
3.1施工中遇有岩石，冻土或坚实层可采用爆破施工的方法。
3.2爆破施工的顺序是先定炮眼位置，打眼，填炸药，填塞爆泥，爆等五个工序。
3.3选下的爆眼位置必须在技术人员划出接地槽开挖线上，并应先将岩石表面的土
石清除。
3.4爆破人员必须是持有爆破作业上岗证。
3.5爆破起爆时，工作人员应撤至安全地带（按规程石方爆破规定）。
二、接地体的安装
1、接地材料的检查
1.1接地园钢运往施工现场之前要进行检查，严禁使用腐蚀、严重，有裂纹或不符
设计要求的园钢。
1.2降阻剂必须有出厂合格证，严禁使用变质，结块的降阻剂。
2、接地体敷设
2.1园钢接地体应予矫正，不应有明显的弯曲，以减少冲击阻抗，接地体铺设应平
直。
本文极具参考价值，如若有用请打赏支持我们！不胜感激！
2.2接地引下线应沿杆塔引下，应尽可能短而直，引下线与杆塔的连接应接触良好，
并应便于打开测量接下来地电阻。
3、接地体的连接
3.1接地装置的连接应可靠，除设计规定的断开点，可用螺栓连接外，其它连接点
一般采用焊接，连接前应清除连接部位的铁锈等附着物。
3.2采用搭接焊接时，其搭接长度为园钢直径的6倍。并双面施焊。
3.3施焊人员必须经过培训，考试合格后持证上岗。
3.4储存或加工易燃易爆物品的场所周围10米范围内严禁焊接。
3.5雨、雪大风天气下严禁焊接。
4、接地槽的回填
回填土不得掺入石块，杂物，岩石地区应换好土回填（回填土应隔20米）夯实一次，
回填土的夯实程度，对接地电阻有
明显的影响。回填土应高出地面10cm－30cm；工程移交时回填土不得低于地面。
三、接地电阻测量
1、接地电阻测量
接地体敷设完并回填土后，应进行接地电阻测量，如电阻不合要求，应与技术部门
联系，查找原因，一般可采用延长接体的方法，以降低接地电阻的数值。
2、摇表与接地体的连接
2.1摇表的电压极端子与电压极接地棒相连
2.2电流极端子与电流极接地棒相连
2.3表的被测电极端子与接地装置相连
3、接地电阻的测量方法
本文极具参考价值，如若有用请打赏支持我们！不胜感激！
3.1接地电阻测量方法：电极的布置是电压极的接地棒（P）与被测点的距离应不小
于2.5倍（L+LO），电流极的接地棒（C）与被测点的距离，应不小于4倍（L+LO），
接地棒为直径φ1cm的钢筋制成，打入地下不小于0.5m。
3.2测量接地电阻时应注意事项：
1）测量时应将接地装置与避雷线断开；
2）应避免在雨后立即测量接地电阻值。
3.3接地电阻测量摇表的使用方法：
1）按要求接好线，将摇表置于水平位置，检查检流针是否指在中心线上，否则用零
位调整器调整。
2）将倍率标度放在最倍率（如乘以100）位置上，慢慢摇动发电机的摇摆，同时旋
转测量表度盘，使检流的指针指于中心线上。
3.4当检流计的指针接近平衡时，加快发动机的转速，使其达到额定转速，调整测
量标度盘，使指针指于中心线上。
3.5如测量标度盘的读数小于1时，应将倍率标度换置于较小的倍数，再重新调整
测量标度盘以得到正确的度数。
3.6用测量标度盘的读数乘以倍率标度的倍数，即得到所测按地电阻的数值。
3.7所测量的接地电阻值，应乘以根据土壤干湿程度选取季节系数表，并应符合下
表层的规定值。当设计对接地电阻已经考虑了季节系数时，则所测的接地电阻值应
符合换算后的要求。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，
你将收获一种性格；播下一种性格，你将收获一种命运。 事实表明，习惯左右了成
本文极具参考价值，如若有用请打赏支持我们！不胜感激！
败，习惯改变人的一生。在现实生活中，大多数的人，对学习很难做到学而不厌，
学习不是一朝一夕的事，需要坚持。希望大家坚持到底，现在需要沉淀下来，相信
将来会有更多更大的发展前景。
