超声波露点法海水淡化技术优质PPT资料
第一章：超声波露点法海水淡化技术简介
储水器中海水经过蒸发凝结的高温浓缩盐水进行热量交换,实现海水的第一次预热之后
在温控装置中加热到一定温度,通过水泵和流量计,达到一定温度、压力和流速的海水进入超声波雾化喷嘴,在压缩空气的作用下喷射成
微米级的雾滴,并在热空气作用下在蒸发室中蒸发。
露点一词来源于英文“Dewvaporation”,露点凝结淡化工艺作为一种新的淡化技术,与 多级闪蒸(MSF)、多效蒸馏(MED)、和反渗透
整个过程在常压下进行, 能够利用低品位热源,
同时空气经过真空泵抽至蒸发室内得到循环利用
例如太阳能、地热能以及工业废热等低位热能
淡化技术， Arizona
露点凝结设备的结垢倾向小,不易形成强烈的 汽液夹带,从而避免了使用通常沸点下剧烈蒸 发不可缺少的汽液分离部件
第二章：超声波露点法海水淡化技术物理模型
第一节：超声波雾化技术
超声波雾化技术原理：运用了超声波在液体传播过程中的空化效应。
超声波雾化过程
蒸发和冷凝的过程温度梯度方向保持一致,使得热利用方式更合理
采用横管降膜蒸发器,优点有其传热系数数值较高,对于光滑管而言,横管的传热系数为闪蒸的三倍,为竖直蒸发装置的两倍。
第一节：超声波露点法海水淡化装置流程图
微米级的雾滴,并在热空气作用下在蒸发室中蒸发。
得热利用方式更合理
形成蒸汽的雾滴,扩散到空气中实现空气的增湿过程,通过排出的空气带走
和特点 经过喷淋之后雾化液滴尺寸小且均匀,并且由以前实验可以得出盐度对超声波雾化的影响因素很小,从而减少了盐度对喷淋装置本身结垢
的影响和传热效果的影响。 装置主要由以下三个支路构成：
超声波露点法海 水淡化技术
第一章：超声波露点法海水淡化技术简介
中国海水、苦咸水淡化的现状PPT课件( 47页)
2、海水、苦咸水淡化的主要方法
2.2电渗析法
该技术已比较 成熟，具有工艺简 单、除盐率高、制 水成本低、操作方 便、不污染环境等 主要优点，但存在 对水质要求较严格、 需对原水进行预处
理等缺点。
电渗析装置
2、海水、苦咸水淡化的主要方法
2.3反渗透法
反渗透法是在浓溶液一边加上比自然渗透更高 的压力，扭转自然渗透方向，把溶液中的离子压到 半透膜的另一边，从而达到净化水质的目的。
目前用得最广的是蒸馏和薄膜法，全球日产淡化水 约２７００万t。其中淡化海水较多的是沙特阿拉伯 等中东地区的国家，已占其淡水供应总量的８０％ 以上。
2、海水、苦咸水淡化的主要方法
2.1蒸馏法
蒸馏法就是把苦咸水或海水加热使之沸腾蒸发， 再把蒸汽冷凝成淡水的过程。蒸馏法有许多种，如多 效蒸发、多级闪蒸、压汽蒸馏、膜蒸馏等。
5、中国海水、苦咸水淡化的现状
5.2 中国主要地区海水利用情况
2、山东省 目前，全省已建海水淡化工程15 处，淡化能力
1.96 万m³/d，以反渗透和低温多效蒸馏为主的淡化 技术日渐成熟；海水直接利用主要应用在电力、化工 等领域，年利用海水30 亿m³。
青岛华欧海水淡化有限公司于2004 年6 月建成 投产了具有自主知识产权3000 m³/d低温多效海水淡 化示范工程，平均造水成本为4.83 元/m³。
1、以色列 IDE 技术有限公司 2、法国威立雅 3、新加坡凯发 4、日东电工集团/美国海德能公司 5、沙特 SWCC（SALINE WATER CONVERSION
CORPORATION） 6、德国普罗名特
7、意大利费赛亚公司（FISIA ITALIMPIANTI）
4、中国海水、苦咸水淡化的历史
高二化学海水淡化38页PPT
高二化学海水淡化
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 6是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 6是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！
《海水淡化与现代水处理技术》课件1

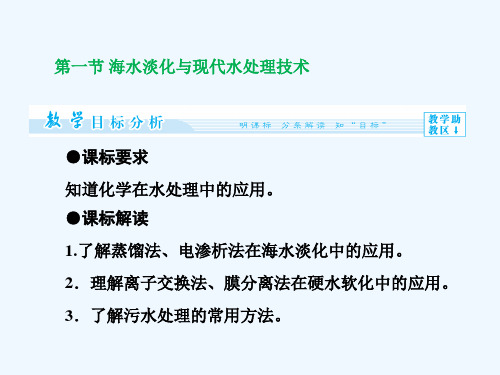

第一节 海水淡化与现代水处理技术
●课标要求 知道化学在水处理中的应用。 ●课标解读 1.了解蒸馏法、电渗析法在海水淡化中的应用。 2．理解离子交换法、膜分离法在硬水软化中的应用。 3．了解污水处理的常用方法。
●教学地位
海水资源非常丰富，为化工生产提供了廉价的原料。 《课程标准》中明确要求：知道化学在水处理中的应用。天 然水的净化、硬水的软化、污水的处理均是高考的热点，也 是化工生产中“三废”中废水处理方法的重要内容。
2．电渗析法是指利用 阴、阳离子交换膜 对水中阴、阳 离子的选择透过性，在外加 直流电场 作用下，海水中溶解 盐的离子转移到另一部分海水中使海水淡化的方法。
1．海水淡化的目的是什么？ 【提示】 海水淡化的目的是利用物理或化学方法除去 海水中的无机盐。
1.水的硬度 (1)硬水：溶有较多 Ca2＋、Mg2＋ 的水。 (2)水的硬度：以1 L水中含 10mgCaO (或相当 于 10mgCaO )为1度来表示。
1.水污染 废水的排放使自然水体中的污染物超过其自净能力时， 就会引起自然水体发生 物理性质 和化学性质的变化，使水 质变坏。 2．污水处理 (1)物理法：主要利用物理原理和机械作用对废水进行 治理，包括沉淀、均衡调节、过滤及离心分离等方法。
(2)物理化学法：通过物理化学过程除去污染物的方 法，包括 吸附、浮选、反渗透、电渗析、超过滤及超吸附等 方法。
(3)化学法：通过施用 化学药剂 或采用其他化学手段 进行废水处理的方法，如 中和法 、氧化法、还原法、离子 交换法。
(4)生物化学法：利用 微生物 的作用，除去废水中 的 溶胶物质及有机物质 的方法，包括活性污泥法、生物 滤池法及厌气处理法等。
【问题导思】
①海水淡化的方法有哪些？
●课标要求 知道化学在水处理中的应用。 ●课标解读 1.了解蒸馏法、电渗析法在海水淡化中的应用。 2．理解离子交换法、膜分离法在硬水软化中的应用。 3．了解污水处理的常用方法。
●教学地位
海水资源非常丰富，为化工生产提供了廉价的原料。 《课程标准》中明确要求：知道化学在水处理中的应用。天 然水的净化、硬水的软化、污水的处理均是高考的热点，也 是化工生产中“三废”中废水处理方法的重要内容。
2．电渗析法是指利用 阴、阳离子交换膜 对水中阴、阳 离子的选择透过性，在外加 直流电场 作用下，海水中溶解 盐的离子转移到另一部分海水中使海水淡化的方法。
1．海水淡化的目的是什么？ 【提示】 海水淡化的目的是利用物理或化学方法除去 海水中的无机盐。
1.水的硬度 (1)硬水：溶有较多 Ca2＋、Mg2＋ 的水。 (2)水的硬度：以1 L水中含 10mgCaO (或相当 于 10mgCaO )为1度来表示。
1.水污染 废水的排放使自然水体中的污染物超过其自净能力时， 就会引起自然水体发生 物理性质 和化学性质的变化，使水 质变坏。 2．污水处理 (1)物理法：主要利用物理原理和机械作用对废水进行 治理，包括沉淀、均衡调节、过滤及离心分离等方法。
(2)物理化学法：通过物理化学过程除去污染物的方 法，包括 吸附、浮选、反渗透、电渗析、超过滤及超吸附等 方法。
(3)化学法：通过施用 化学药剂 或采用其他化学手段 进行废水处理的方法，如 中和法 、氧化法、还原法、离子 交换法。
(4)生物化学法：利用 微生物 的作用，除去废水中 的 溶胶物质及有机物质 的方法，包括活性污泥法、生物 滤池法及厌气处理法等。
【问题导思】
①海水淡化的方法有哪些？
关于反渗透海水淡化的课件
反渗透法和蒸馏法海水淡化装置
思考题
反渗透技术的工艺流程主要有哪几步？ 你认为哪一步最关键？
我国水资源的现状
我国是一个水资源严重短缺的国家，人均水资源 占有量约为2300m3，只有世界平均水平的1/4。 目前水荒覆盖面几乎遍及全国。尤其是北方地区 缺水问题相当严重，水荒已成为困扰工业企业生 产和发展的一个重要问题。解决城市水资源可持 续利用的战略原则是坚持“开源与节流并重，节 流优先、治污为本、科学开源、综合利用”，海 水淡化是解决沿海地区淡水紧缺的有效途径。ຫໍສະໝຸດ 海水淡化的主要方法
主要有反渗透法和蒸 馏法，也就是热法和 膜法
蒸馏法
多级闪蒸 多效蒸馏 压汽蒸馏
反渗透技术(RO) 基本原理
通常又称超过滤法，该法是利用只允许溶剂 透过、不允许溶质透过的半透膜，将海水与 淡水分隔开的。在通常情况下，淡水通过半 透膜扩散到海水一侧，从而使海水一侧的液 面逐渐升高，直至一定的高度才停止，这个 过程为渗透。此时，海水一侧高出的水柱静 压称为渗透压。如果对海水一侧施加一大于 海水渗透压的外压，那么海水中的纯水将反 渗透到淡水中。
主要优缺点
优点：反渗透装置投资省，能耗低，建设 周期短，易于自动控制，装置体积小， 设备及装置简单。维修方便且在常温下 操作，设备的腐蚀和结垢程度较轻。 存在的问题：主要是膜的寿命和抗污染， 反渗透膜，高压泵能量回收装置需定期 更换。
反渗透膜的发展趋势
(1)研制新的反渗透膜，进一步提高膜的透水通量和截 留率，增强膜的抗污染性和抗氧化性，进一步降低膜 的价格。 (2)提高配套装置的性能。反渗透膜确定之后，生产装 置能耗主要取决于高压泵和能量回收设备的效率。因 此开发新型的高压泵和能量回收装置，进一步提高其 效率和服务年限将有助于降低淡化成本。 (3)用新技术代替传统的预处理技术。目前海水预处理 通常采用氧化杀菌、多级过滤、还原脱氯等传统技术， 需消耗较多的化学药剂，不仅成本提高，环境还易受 污染，如采用微滤或超滤等新技术可简化预处理，减 少或避免化学药剂的加入。
简版——海水淡化技术PPT讲解
3
• 三、青岛市水资源及海水利用、海水淡化的基本状况 • 1.目前已经开展的工作 • 制订并实施了《青岛市海水淡化产业发展规划》 • 培育形成了较强的海洋科研基础
• 实施了多项全国示范工程： Ⅰ全国第一家海水厂。 Ⅱ华欧海水淡化有限公司: 与天津海水淡化综合利用研究所合作，使用黄岛电厂 的热力资源，采用低温多效法的海水淡化项目，黄岛电厂 也是我国第一家完全使用海水淡化水解决电厂用水的发电 企业。 该公司主要经营：海水、苦咸水、污水、工业废水、 再生水、工业纯水等水处理技术与设备的生产；纯净水加 工。
7
• 3)海水化学资源综合利用 • 4)海水利用关键装备制造基地
Ⅰ海水预处理装备; Ⅱ海水淡化装备制造基地：实现低温多效海水淡化装置 系列化、反渗透装置本地化，建设我国北方海水淡化设备 生产基地。目标:...
8
第二节 山东
• 四、青岛淡化海水并入城市供水管网的探讨 • 1.用水安全和产水成本是管网衔接的两个主要问题。
已经走在了全国前列。海水淡化产业经历了初期的飞速发 展和产业扩张，却遭遇了“成本瓶颈”。海水淡化亟需具 体的扶持政策，资金投入也需转向产业领域。
• 威海荣成石岛万吨级海水淡化项目：反渗透海水淡化技术
• 黄岛发电厂近年与天津海水淡化与综合利用研究所合作， 启动低温多效海水淡化工程，生产出高标准的锅炉用水和 优质纯净饮用水，是我国首项低温多效海水淡化工程。
并重，开辟城市“第二水源”。 • 主要思路：以建立海水淡化示范工程为主，海水冲厕、海
水工业冷却为辅。
14
第五节 其他地区
• 河北实施的海水淡化“328”工程，总投资达31亿元，抓 好沧州、唐山、秦皇岛三个城市做试点，推动海水淡化在 电力、化工两个行业的应用。
• 三、青岛市水资源及海水利用、海水淡化的基本状况 • 1.目前已经开展的工作 • 制订并实施了《青岛市海水淡化产业发展规划》 • 培育形成了较强的海洋科研基础
• 实施了多项全国示范工程： Ⅰ全国第一家海水厂。 Ⅱ华欧海水淡化有限公司: 与天津海水淡化综合利用研究所合作，使用黄岛电厂 的热力资源，采用低温多效法的海水淡化项目，黄岛电厂 也是我国第一家完全使用海水淡化水解决电厂用水的发电 企业。 该公司主要经营：海水、苦咸水、污水、工业废水、 再生水、工业纯水等水处理技术与设备的生产；纯净水加 工。
7
• 3)海水化学资源综合利用 • 4)海水利用关键装备制造基地
Ⅰ海水预处理装备; Ⅱ海水淡化装备制造基地：实现低温多效海水淡化装置 系列化、反渗透装置本地化，建设我国北方海水淡化设备 生产基地。目标:...
8
第二节 山东
• 四、青岛淡化海水并入城市供水管网的探讨 • 1.用水安全和产水成本是管网衔接的两个主要问题。
已经走在了全国前列。海水淡化产业经历了初期的飞速发 展和产业扩张，却遭遇了“成本瓶颈”。海水淡化亟需具 体的扶持政策，资金投入也需转向产业领域。
• 威海荣成石岛万吨级海水淡化项目：反渗透海水淡化技术
• 黄岛发电厂近年与天津海水淡化与综合利用研究所合作， 启动低温多效海水淡化工程，生产出高标准的锅炉用水和 优质纯净饮用水，是我国首项低温多效海水淡化工程。
并重，开辟城市“第二水源”。 • 主要思路：以建立海水淡化示范工程为主，海水冲厕、海
水工业冷却为辅。
14
第五节 其他地区
• 河北实施的海水淡化“328”工程，总投资达31亿元，抓 好沧州、唐山、秦皇岛三个城市做试点，推动海水淡化在 电力、化工两个行业的应用。
【苏教版.高中化学】选修2第三单元《海水淡化》ppt课件1
从20世纪50年代以来，随着工农业的发展和城市人口的增长， 淡水供应逐渐紧张，造成有些城市或地区严重缺水,引起水荒。据 世界卫生组织的调查，早在70年代中期，世界上就已有70％的人得 不到安全、卫生的水了。如此算来，很快就会有90％以上的人饮用 不到安全、卫生的水。到那时，说“水贵如油”毫不过分。
海水淡化方法
二、电渗析法
1、原理：在外加直流电场的作用下，处于中间位置海 水槽里的阴离子、阳离子分别透过阴离子交换膜、阳 离子交换膜迁移到阳极区、阴极区，中间水槽里的水 含盐量就降低了。
海水淡化方法
三、反渗透法
1、渗透压：浓度较小的溶液中的水分会通过半透膜渗 透到浓度较大的溶液中，使原来浓度较大的一侧溶液液 面升高，当液面升高产生的压力达到一定数值时能阻止 水的继续渗透，这个压力称为渗透压。 2、反渗透法的原理：如果在含盐浓度较大的溶液一侧施
2、特点：由于水的比热、汽化热大，这种海水淡化 技术要消耗大量的能量。
1．（江苏省09高三化学测试卷11月）（10分）浩瀚的海洋是 一个巨大的物质宝库。目前世界各国都在研究如何充分利用海 洋资源。
⑴如右图所示，在电场中利用膜技术（阳离子交换膜只允许 阳离子通过，阴离子交换膜只允许阴离子通过）淡化海水，该 方法称为电渗析法。
加一定的压力，可以迫使水从浓溶液一侧向稀溶液一侧
渗透，使浓溶液浓度增大，得到淡水。
3、特点:节能,可以大量、快速地生产淡水。
反渗透法
可以大量、快速地生产淡水，关键是寻找理想的渗透膜
海水淡化方法
四、冷冻法
1、原理：把冷海水喷入真空室，部分海水蒸发吸热 使其余海水冷却形成冰晶。固体冰晶中的 杂质要比原溶液中少得多。将得到的冰晶 用适量的淡水淋洗、熔化，就得到淡水。
新型分离技术海水淡化PPT课件
水中的腐殖酸浓度为15mg/L ，脱除实验：
在没有紫外线照射：对腐殖酸的脱除率为57%，对于TOC的 脱除率在同等水平；
膜上照射紫外线，对于腐殖酸的脱除率达100%，对于TOC 的脱除率达93.6%。
巧妙的利用了膜分理和纳米二氧化钛的光催化作用， 为废污水的回用指明了方向。
获得2008年国际水协的创新奖。
h yg ie n e /u rin e /h u m id ity fe e d
14
12
10
8
6
4 20 30 40 50 60 70
D ra w S o lu tio n C o n c e n tra tio n , g /L N a C l
正渗透性能测试-处理厌氧消化液
正渗透性能测试结果
到35亿人。 全球平均每年增长人口8000万，这些新增长的人口都需要水。 现有的淡水资源正在日益受到地下水层污染的威胁。
世界水的分布
气候变化的影响
全球快速扩展的水危机
人口和天气的影响加重水危机
全球滨海大城市缺水情况加剧
轻度缺水
中度缺水
重度缺水
中东和北非的需水情况
Freshwater Demand [billion m /³y]
澳大利亚Perth 淡化厂（14.4万吨/
日）
26
大直径反渗透膜和压力容器
世界首例大直径膜反渗透淡化厂
节电效果：30%
MSF 的规模效益
10.0
8.0
Unit cost ($/m3)
6.0
4.0
2.0
0.0
0
50000
100000
150000
200000
250000
Capacity (m3/d)
在没有紫外线照射：对腐殖酸的脱除率为57%，对于TOC的 脱除率在同等水平；
膜上照射紫外线，对于腐殖酸的脱除率达100%，对于TOC 的脱除率达93.6%。
巧妙的利用了膜分理和纳米二氧化钛的光催化作用， 为废污水的回用指明了方向。
获得2008年国际水协的创新奖。
h yg ie n e /u rin e /h u m id ity fe e d
14
12
10
8
6
4 20 30 40 50 60 70
D ra w S o lu tio n C o n c e n tra tio n , g /L N a C l
正渗透性能测试-处理厌氧消化液
正渗透性能测试结果
到35亿人。 全球平均每年增长人口8000万，这些新增长的人口都需要水。 现有的淡水资源正在日益受到地下水层污染的威胁。
世界水的分布
气候变化的影响
全球快速扩展的水危机
人口和天气的影响加重水危机
全球滨海大城市缺水情况加剧
轻度缺水
中度缺水
重度缺水
中东和北非的需水情况
Freshwater Demand [billion m /³y]
澳大利亚Perth 淡化厂（14.4万吨/
日）
26
大直径反渗透膜和压力容器
世界首例大直径膜反渗透淡化厂
节电效果：30%
MSF 的规模效益
10.0
8.0
Unit cost ($/m3)
6.0
4.0
2.0
0.0
0
50000
100000
150000
200000
250000
Capacity (m3/d)
