基本逻辑门电路符号和口诀
13 基本逻辑门及复合逻辑门
1 FA
A
A
B
B
与门
或门
非门
基本逻辑门的真值表和相应的基本运算完全相同
非逻辑门中，小圆圈表示非运算。
可以表示在输入端或输出端
2
1.3.2 常用的复合逻辑及其逻辑门
1. 与、非合成为与非逻辑
A
与非门：
B
当且仅当输入全部为1时
输出才为1
& F AB
A B F AB
00
1
01
1
10
1
11
0
2. 或、非合成为或非逻辑
二极管门电路
(a)实际电平 (b)正逻辑与 (c)负逻辑或
同一逻辑关系，其正逻辑式和负逻辑式互为对偶式
7
习题
习题：P.27-1.21(1)(2)（第三版） 习题：P.36-1.21(1)(2)（第四版）
8
A
或非门： 当且仅当输入全部为0时 B 输出才为1
≥1 F A B
A B F AB
00
1
01
0
10
0
11
0
3
1.3.2 常用的复合逻辑及其逻辑门
3. 与、或、非合成为与或非逻辑
AB CD F AB CD F 00 00 1 10 00 1 00 01 1 10 01 1 00 10 1 10 10 1 00 11 0 10 11 0 01 00 1 11 00 0 01 01 1 11 01 0 01 10 1 11 10 0 01 11 0 11 11 0
=1 F A B
A B F AB
00
0
01
1
10
1
11
0
基本门电路逻辑符号
1、基本门电路逻辑符号：1与门（And）或门（OR）非门（not）与非门（nand）或非门（nor）与或非（xor）2、Quartus II是Altera公司新一代的EDA设计工具，由该公司早先的MAXPLUS II演变而来，3、Quartus II集成开发环境的设计流程设计输入约束输入综合布局布线时序分析仿真器件编程与配置4、可编程逻辑器件PLD：低密度可编程逻辑器件（LDPLD）高密度可编程逻辑器件（HDPLD）5、EDA中文意思：电子设计自动化，由Electronic、Design、Automation。
6、HDL中文意思：硬件描述语言，由Hardware、Description、Language。
7、一个电路的HDL模块定义由：关键字module+名字开始，以endmodule结束8、一个电路的HDL模块声明由：模块名字和模块输入输出端口列表。
9、模块的端口类型有：输入端口（input）、输出端口（output）、输入/输出双向端口（inout）。
10、变量类型：wire线网型、 reg寄存器型、 memory寄存器型。
11、由持续赋值语气Assign赋值的变量必须定义：Wire类型12、在Always过程语句中被赋值变量必须定义为：reg类型13、在模块的端口声明部分如何说明总线型多位信号的位宽。
Wire[7:0] data；//说明一个8位数据总线data为wire型；Wire[31:0]adder；//说明一个32位地址总线adder为wire型。
14、wire类型变量和reg类型变量差别是什么？除了表示组合逻辑电路中的连接线，reg型变量还可以在时序电路中对应具有状态保持作用电路元件，根本区别就在于：reg型变量在定义时默认的初始值为不定值x，在设计时要求放在always过程语句内部通过过程赋值语句赋予明确的值。
如果寄存器变量没有得到新的赋值，它将一直保持原有的值不变。
15、LED数码管中分为：共阴极和共阳极。
各种门电路的逻辑符号
各种门电路的逻辑符号引言门电路是数字电路中的基本组成部分，用于实现逻辑运算。
不同类型的门电路有不同的逻辑符号，本文将对主要的门电路进行介绍，并详细解释它们的逻辑运算。
与门(AND Gate)与门也被称为逻辑乘法器，它具有两个或多个输入和一个输出。
当所有输入都为高电平时，输出为高电平。
与门的逻辑符号为一个圆点在一条直线上表示。
以下是与门的真值表：输入A 输入B 输出0 0 00 1 01 0 01 1 1或门(OR Gate)或门也被称为逻辑加法器，它具有两个或多个输入和一个输出。
当任何一个输入为高电平时，输出为高电平。
或门的逻辑符号为一个圆点在一条弧线上表示。
以下是或门的真值表：输入A 输入B 输出0 0 00 1 11 0 11 1 1非门(NOT Gate)非门也被称为反相器，它只有一个输入和一个输出。
当输入为高电平时，输出为低电平；当输入为低电平时，输出为高电平。
非门的逻辑符号为一个小圆点在一条直线上表示。
以下是非门的真值表：输入输出0 11 0与非门(NAND Gate)与非门是与门和非门的组合，它具有两个或多个输入和一个输出。
当所有输入都为高电平时，输出为低电平；其他情况下，输出为高电平。
与非门的逻辑符号为一个圆点和一个小圆点在一条直线上表示。
以下是与非门的真值表：输入A 输入B 输出0 0 10 1 11 0 11 1 0或非门(NOR Gate)或非门是或门和非门的组合，它具有两个或多个输入和一个输出。
当任何一个输入为高电平时，输出为低电平；其他情况下，输出为高电平。
或非门的逻辑符号为一个圆点和一个小圆点在一条弧线上表示。
以下是或非门的真值表：输入A 输入B 输出0 0 10 1 01 0 01 1 0异或门(XOR Gate)异或门是具有两个输入和一个输出的门电路，当两个输入中只有一个为高电平时，输出为高电平；其他情况下，输出为低电平。
异或门的逻辑符号为一个带有弯曲附加线的原点与带有一个闭合箭头的弧线表示。
三个基本门电路代数式,图符号及真值表
逻辑门电路的逻辑关系、符号以及真值表一、与门电路1.1与逻辑关系图1.1中只有当2个开关都闭合时，灯泡才亮；只要有1个开关断开，灯泡就不亮。
这就是说，“当一件事情（灯亮）的几个条件（两个开关都闭合）全部具备之后，这件事情（灯亮）才能发生，否则不发生”。
这样的因果关系称为与逻辑关系。
图1.1 与逻辑关系电路图1.2与门电路能实现与逻辑功能的电路称为与门电路。
图7-5是具有2个输入端的二极管与门电路。
A，B为输入端，假定它们的低电平为0V，高电平为3V，Y为信号输出端。
图1.2与门电路(1) 当A，B都处于低电平0V时，二极管VD1，VD2同时导通，Y=0V，输出低电平。
（忽略二极管的正向压降，下同）。
(2) 当A=0V，B=3V时，VD1优先导通，Y被箝位在0V，VD2反偏而截止。
(3) 当A=3V，B=0V时，VD2优先导通，Y被箝位在0V，VD1反偏而截止。
(4) 当A，B都处在高电平3V时，VD1与VD2均截止，Y 端输出高电平（即3V）。
与逻辑关系的逻辑函数表达式为Y=A*B。
表1.1是与门真值表，从真值表可以看出，与门电路的逻辑功能是“有0出0，全1出1”。
与门的逻辑符号如图1.3所示。
表1.1 与门真值表图1.3与门的逻辑符二、或门电路2.1或逻辑关系图2.1中电路由2个开关和灯泡组成。
由图可知，在决定一件事情的各种条件中，至少具备一个条件，这件事情就会发生，这种因果关系称为或逻辑关系。
图2.1 或逻辑关系电路图2.2或门电路能实现或逻辑关系的电路称为或门电路。
图2.2所示为具有2个输入端的二极管或门电路。
图2.2 或门电路真值表见表2.1，从真值表可以看出，或门的逻辑功能为“有1出1，全0出0”。
或门的逻辑符号如图2.3所示。
表2.1 或门真值表图2.3 或门逻辑符号三、非门电路（反相器）3.1非逻辑关系如图3.1开关与灯泡并联，当开关断开时，灯亮；开关闭合时，灯不亮。
这就是说，“事情（灯亮）和条件（开关）总是呈相反状态”，这种关系称为非逻辑关系。

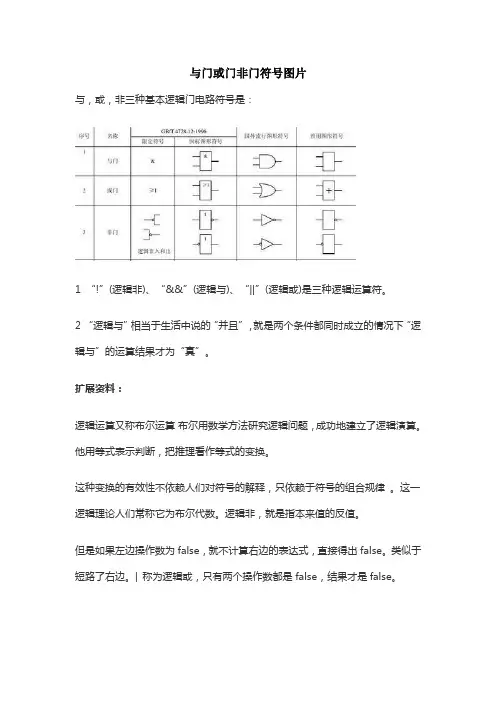

与门或门非门符号图片
与门或门非门符号图片
与，或，非三种基本逻辑门电路符号是：
1 “!”(逻辑非)、“&&”(逻辑与)、“||”(逻辑或)是三种逻辑运算符。
2 “逻辑与”相当于生活中说的“并且”，就是两个条件都同时成立的情况下“逻辑与”的运算结果才为“真”。
扩展资料：
逻辑运算又称布尔运算布尔用数学方法研究逻辑问题，成功地建立了逻辑演算。
他用等式表示判断，把推理看作等式的变换。
这种变换的有效性不依赖人们对符号的解释，只依赖于符号的组合规律。
这一逻辑理论人们常称它为布尔代数。
逻辑非，就是指本来值的反值。
但是如果左边操作数为false，就不计算右边的表达式，直接得出false。
类似于短路了右边。
| 称为逻辑或，只有两个操作数都是false，结果才是false。
|| 称为简洁或或者短路或，也是只有两个操作数都是false，结果才是false。
但是如果左边操作数为true，就不计算右边的表达式，直接得出true。
类似于短路了右边。
7种逻辑门电路的逻辑符号和逻辑表达式
7种逻辑门电路的逻辑符号和逻辑表达式7种逻辑门电路的逻辑符号和逻辑表达式1. 引言逻辑门电路是现代电子技术领域中的重要组成部分，用来处理和控制数字信号。
逻辑门的基本功能是执行逻辑运算，通过组合不同的逻辑门可以构建出各种复杂的电路，实现逻辑运算、计算和控制等功能。
在本文中，我们将详细介绍七种常见的逻辑门电路，包括它们的逻辑符号和逻辑表达式，以及相关应用领域。
2. 逻辑门的定义和基本原理逻辑门是由晶体管、二极管或其他电子元件构成的电子电路，用来实现布尔逻辑运算。
逻辑门根据输入的逻辑信号进行逻辑运算，并产生相应的输出信号。
逻辑门的输出信号通常只有两个可能的取值，即低电平（0）和高电平（1），对应于逻辑运算中的假和真。
3. 七种逻辑门及其逻辑符号和逻辑表达式3.1 与门（AND gate）与门是一种基本的逻辑门，其逻辑符号为“∧”，逻辑表达式为“Y = A·B”。
当输入信号A和B同时为高电平时，输出信号Y为高电平；否则，输出信号Y为低电平。
3.2 或门（OR gate）或门也是一种基本的逻辑门，其逻辑符号为“∨”，逻辑表达式为“Y = A + B”。
当输入信号A或B之一或两者同时为高电平时，输出信号Y为高电平；只有当A和B均为低电平时，输出信号Y为低电平。
3.3 非门（NOT gate）非门是最简单的逻辑门之一，其逻辑符号为“¬”，逻辑表达式为“Y = ¬A”。
非门的作用是将输入信号取反，当输入信号A为高电平时，输出信号Y为低电平；当A为低电平时，输出信号Y为高电平。
3.4 异或门（XOR gate）异或门是一种常用的逻辑门，其逻辑符号为“⊕”，逻辑表达式为“Y = A ⊕ B”。
当输入信号A和B的电平相输出信号Y为低电平；当A 和B的电平不输出信号Y为高电平。
3.5 与非门（NAND gate）与非门是一种结合了与门和非门的逻辑门，其逻辑符号为“↑”，逻辑表达式为“Y = ¬(A·B)”。
基本逻辑门电路图形符号
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
各种逻辑门的符号及表达式
各种逻辑门的符号及表达式逻辑门是计算机系统中的重要组成部分。
它们是用来处理和处理数字信号的数字电子设备，可以实现基本的逻辑函数操作。
本文将介绍各种逻辑门的符号及表达式，以帮助读者更好地理解它们是如何工作的。
第一步，介绍逻辑门的符号。
逻辑门通常由一个矩形表示，有输入和输出。
输入通常有两个，标记为A和B，而输出标记为Q。
最常见的逻辑门有四种，分别是与门（AND），或门（OR），非门（NOT）和异或门（XOR）。
与门的符号是一个点，或门的符号是一个加号，非门的符号是一个倒置的三角形，异或门的符号是一个带有加号和圆圈的符号。
第二步，介绍逻辑门的表达式。
逻辑门可以用公式表示。
一个与门的表达式是Q = A AND B，这意味着当输入A和B都为1时输出Q才能为1。
一个或门的表达式是Q = A OR B，这意味着当输入A或B任何一个为1时输出Q就为1。
一个非门的表达式是Q = NOT A，这意味着如果输入A为1，则输出Q为0，反之亦然。
一个异或门的表达式是Q = A XOR B，这意味着当输入A和B不同时输出Q才会为1，如果输入A和B相同则输出Q为0。
第三步，介绍逻辑门的组合。
一系列逻辑门可以组合在一起以执行不同的任务。
例如，一个与非门（NAND）是由一个与门和一个非门组合而成的，可以使用公式Q = NOT(A AND B)表示。
一个或非门（NOR）是由一个或门和一个非门组合而成，可以使用公式Q = NOT(A OR B)表示。
其他复杂的逻辑门也可以由几个简单的逻辑门组合而成，以实现更多的电路功能。
综上所述，本文介绍了各种逻辑门的符号及表达式。
通过该文，你应该可以更好地理解逻辑门是如何工作的。
逻辑门是计算机系统中不可或缺的重要组成部分，能够执行一系列逻辑函数操作，以实现各种不同的任务。
