贝切尔曲线拼接代码-MATLAB
MATLAB中如何直接曲线拟合
MATLAB中如何直接曲线拟合，而不使用cftool的GUI界面（这里使用的版本是MATLAB2009a）我们知道在MATLAB中有个很方便的曲线拟合工具：cftool最基本的使用方法如下，假设我们需要拟合的点集存放在两个向量X和Y中，分别储存着各离散点的横坐标和纵坐标，则在MATLAB中直接键入命令cftool(X,Y)就会弹出Curve Fitting Tool的GUI界面，点击界面上的fitting即可开始曲线拟合。
MATLAB提供了各种曲线拟合方法，例如：Exponential,Fourier,Gaussing,Interpolant,Polynomial,Power,Rational,Smoothing Spline,Sum of Functions,Weibull等，当然，也可以使用Custom Equations.cftool不仅可以绘制拟合后的曲线、给出拟合参数，还能给出拟合好坏的评价参数(Goodness of fit)如SSE,R-square,RMSE等数据，非常好用。
但是如果我们已经确定了拟合的方法，只需要对数据进行计算，那么这种GUI的操作方式就不太适合了，比如在m文件中就不方便直接调用cftool。
MATLAB已经给出了解决办法，可以在cftool中根据情况生成特定的m文件，让我们直接进行特定的曲线拟合并给出参数。
具体方法在帮助文件的如下文档中"\Curve Fitting Toolbox\Generating M-files From Curve Fitting Tool"，以下简单举例说明：以双色球从第125期到第145期蓝球为Y值：Y=[1215417115716161114212913101211];X=1:1:21;cftool(X,Y);点击Fitting选择最常用的多项式拟合(Polynomial)，选择3次多项式拟合(cubic)，然后就会出现如下拟合图形：然后在Curve Fitting Tool窗口中点击"\File\Generate M-file"即可生成能直接曲线拟合的m函数文件，其中使用的拟合方法就是刚才使用的三次多项式拟合，文件中这条语句证明了这一点：ft_=fittype('poly3');保存该m文件（默认叫做createFit.m），调用方法和通常的m文件一样，使用不同的X和Y值就能拟合出不同的曲线。
matlab实现 de casteljau 递归算法
matlab实现 de casteljau 递归算法使用Matlab实现De Casteljau递归算法De Casteljau算法是一种用于计算贝塞尔曲线的方法，它基于递归的思想，将曲线的点逐步划分为线段，并通过插值得到更高次数的点。
在这篇文章中，我们将探讨如何使用Matlab实现De Casteljau递归算法。
首先，让我们了解一下贝塞尔曲线和De Casteljau算法的基本原理。
贝塞尔曲线是由一系列控制点定义的曲线，它具有平滑的形状和弯曲特性。
在De Casteljau算法中，我们可以通过逐步插值来计算贝塞尔曲线上的点。
假设我们有n+1个控制点P0、P1、P2、...、Pn，并且我们想计算曲线上一个参数t处的点。
De Casteljau算法的过程如下：1. 将n个线段划分为两个子分段，每个子分段上的点由线性插值计算得到。
2. 重复第一步，直到只剩下一个线段。
3. 最后剩下的线段上的点即为所要计算的点。
现在，让我们具体了解如何使用Matlab实现这个算法。
首先，我们需要定义控制点。
假设有三个控制点P0、P1和P2，我们可以使用Matlab中的向量来表示它们：```matlabP = [P0 P1 P2];```接下来，我们定义一个递归函数来计算点。
该函数将接受三个参数：控制点向量P，起始参数值t0和结束参数值t1。
代码如下：```matlabfunction point = deCasteljau(P, t0, t1)if length(P) == 1point = P;elseQ = [];for i = 1:length(P)-1Q(i,:) = (1-t0)*P(i,:) + t0*P(i+1,:);endpoint = deCasteljau(Q, t0, t1);endend```在这段代码中，我们首先检查P的长度是否为1。
如果是，说明已经到达最后一个线段，我们可以直接返回当前点P。
matlab中绘制多条曲线的方法
在MATLAB中，绘制多条曲线是非常常见的需求。
通过绘制多条曲线，我们可以直观地比较不同数据之间的关系，分析数据的变化趋势，从而更好地理解数据的特点和规律。
在本文中，我们将介绍在MATLAB中绘制多条曲线的方法，希望能够帮助读者更加熟练地使用MATLAB进行数据可视化和分析。
一、使用plot函数绘制多条曲线在MATLAB中，最常用的绘制曲线的函数是plot函数。
通过plot函数，我们可以轻松地将多组数据绘制成曲线，并在同一张图上进行比较和分析。
下面是使用plot函数绘制多条曲线的基本步骤：1. 准备数据我们需要准备要绘制的多组数据。
假设我们有两组数据x1和y1，以及另外两组数据x2和y2。
这些数据可以是向量、矩阵，甚至是函数表达式。
2. 绘制曲线接下来，我们可以使用plot函数将数据绘制成曲线。
具体的代码如下所示：```matlab绘制第一组数据plot(x1, y1, 'r-'); 'r-'表示红色实线hold on; 将图形保持在同一张图上绘制第二组数据plot(x2, y2, 'b--'); 'b--'表示蓝色虚线hold off; 取消保持图形在同一张图上```通过以上代码，我们可以将两组数据分别绘制成红色实线和蓝色虚线的曲线，并显示在同一张图上。
这样，我们就可以方便地对两组数据进行比较和分析了。
3. 添加图例和标签我们可以通过legend函数添加图例，通过xlabel和ylabel函数添加坐标轴标签，通过title函数添加图标题，使得图像更加清晰和易懂。
二、使用plot3函数绘制三维曲线除了在二维平面上绘制曲线外，MATLAB还提供了plot3函数用于在三维空间中绘制曲线。
使用plot3函数绘制多条三维曲线的步骤与使用plot函数类似，只是需要将数据扩展到三维空间，并指定绘制的坐标系。
具体的代码如下所示：```matlab准备三维数据[x1, y1, z1] = meshgrid(-2:0.2:2, -2:0.2:2, -2:0.2:2);[x2, y2, z2] = meshgrid(-2:0.2:2, -2:0.2:2, -2:0.2:2);v1 = x1.*exp(-x1.^2 - y1.^2 - z1.^2);v2 = x2.*exp(-x2.^2 - y2.^2 - z2.^2);绘制三维曲线plot3(x1, y1, z1, 'r-', 'LineWidth', 2); 'r-'表示红色实线hold on;plot3(x2, y2, z2, 'b--', 'LineWidth', 2); 'b--'表示蓝色虚线hold off;xlabel('X');ylabel('Y');zlabel('Z');legend('Exp(-x^2 - y^2 - z^2)', 'X*Exp(-x^2 - y^2 - z^2)');title('Three-Dimensional Curve');```通过以上代码，我们可以将两组三维数据绘制成红色实线和蓝色虚线的曲线，并显示在同一张图上。

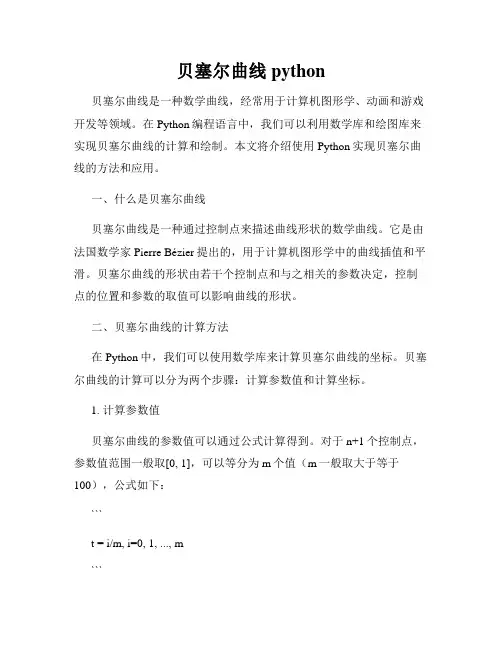

贝塞尔曲线python
贝塞尔曲线python贝塞尔曲线是一种数学曲线，经常用于计算机图形学、动画和游戏开发等领域。
在Python编程语言中，我们可以利用数学库和绘图库来实现贝塞尔曲线的计算和绘制。
本文将介绍使用Python实现贝塞尔曲线的方法和应用。
一、什么是贝塞尔曲线贝塞尔曲线是一种通过控制点来描述曲线形状的数学曲线。
它是由法国数学家Pierre Bézier提出的，用于计算机图形学中的曲线插值和平滑。
贝塞尔曲线的形状由若干个控制点和与之相关的参数决定，控制点的位置和参数的取值可以影响曲线的形状。
二、贝塞尔曲线的计算方法在Python中，我们可以使用数学库来计算贝塞尔曲线的坐标。
贝塞尔曲线的计算可以分为两个步骤：计算参数值和计算坐标。
1. 计算参数值贝塞尔曲线的参数值可以通过公式计算得到。
对于n+1个控制点，参数值范围一般取[0, 1]，可以等分为m个值（m一般取大于等于100），公式如下：```t = i/m, i=0, 1, ..., m```其中，t为参数值，i为索引，m为切分数。
2. 计算坐标根据参数值和控制点计算曲线上的坐标。
贝塞尔曲线的坐标可以通过如下的公式计算得到：```B(t) = sum( C(i) * P(i) * (1-t)^(n-i) * t^i ), i=0, 1, ..., n```其中，B(t)为曲线上的坐标，C(i)为组合数计算公式，P(i)为控制点坐标，n为控制点个数。
三、贝塞尔曲线的绘制方法绘制贝塞尔曲线可以借助于Python的绘图库，如matplotlib库。
以下是一个使用matplotlib库绘制贝塞尔曲线的示例代码：```pythonimport matplotlib.pyplot as pltimport numpy as npdef bezier_curve(control_points, t):n = len(control_points) - 1x = 0y = 0for i in range(n+1):x += control_points[i][0] * b(n, i) * (1 - t) ** (n - i) * t ** iy += control_points[i][1] * b(n, i) * (1 - t) ** (n - i) * t ** ireturn x, ydef plot_bezier_curve(control_points, num_points=100):t = np.linspace(0, 1, num_points)curve_points = np.array([bezier_curve(control_points, i) for i in t])plt.plot(curve_points[:, 0], curve_points[:, 1])plt.scatter(control_points[:, 0], control_points[:, 1], c='r')plt.xlabel('x')plt.ylabel('y')plt.title('Bezier Curve')plt.show()# 示例控制点control_points = np.array([[0, 0], [1, 3], [3, 1], [4, 4]])plot_bezier_curve(control_points, num_points=100)```以上代码中，bezier_curve函数用于计算贝塞尔曲线上的坐标，plot_bezier_curve函数用于绘制贝塞尔曲线。
matlab 曲线拟合 自定义方程 参数
a0 = 1;
b0 = 1;
c0 = 1;
%使用lsqcurvefit进行拟合
options = optimset('Display', 'off'); %不显示迭代过程
[a, b, c] = lsqcurvefit(@custom_fit, a0, b0, c0, xdata, ydata, [], [], options);
function y = custom_fit(x, a, b, c)
y = a * x^2 + b * x + c;
end
然后，你可以使用lsqcurvefit函数来找到最佳拟合参数：
xdata = [1, 2, 3, 4, 5]; %数据点x坐标
ydata = [2, 3, 5, 7, 11]; %数据点y坐标
以上代码中，a,b, 和c就是最佳拟合参数。通过这种方式，你可以在MATLAB中自定义方程进行曲线拟合，并找到最佳参数。
在MATLAB中进行曲线拟合时，你可以自定义方程和参数。首先，你需要定义你的拟合函数，这通常是一个数学表达式。然后，你可以使用MATLAB
例如，假设你要拟合一个简单的二次方程 y = ax^2 + bx + c 到一些数据点。你可以定义你的拟合函数如下：
曲线拟合 matlab
曲线拟合 matlab
在MATLAB中进行曲线拟合可以使用多种方法，其中最常见的是使用fit 函数，它是Curve Fitting Toolbox 中的一个函数。
以下是一个基本的示例：
matlab
% 生成一些数据
x = linspace(0,10,100);
y = 3*x.^2 + 2*x + randn(size(x));
% 使用fit函数进行拟合
f = fit(x', y', 'poly1');
% 绘制原始数据和拟合曲线
plot(f, x, y);
在这个例子中，我们首先生成了一些数据，然后使用fit 函数对数据进行拟合。
在这个例子中，我们使用的是一次多项式（'poly1'），但你可以选择其他多项式或非多项式函数。
拟合完成后，你可以使用 f 这个拟合对象来绘制原始数据和拟合曲线。
注意：在使用Curve Fitting Toolbox之前，你需要先安装它。
你可以在MATLAB的Add-Ons Explorer中找到并安装它。
matlab三次样条曲线拟合代码
在MATLAB中，你可以使用`polyfit` 和`polyval` 函数来进行三次样条曲线拟合。
以下是一个简单的样例代码：
```matlab
样本数据
x = [1, 2, 3, 4, 5]; x 数据
y = [1, 4, 9, 16, 25]; y 数据
计算差分，得到差分数据
dx = diff(x);
dy = diff(y);
拟合样条曲线，得到系数
p = polyfit(x(1:end-1), y(1:end-1), 3);
计算三次样条曲线
xx = x(1:end-1);
yy = polyval(p, xx);
画图
figure;
plot(x, y, 'o', xx, yy, '-');
legend('原始数据', '三次样条曲线');
xlabel('x');
ylabel('y');
```
在这个例子中，我们首先定义了一组x 和y 数据。
然后，我们计算了差分，得到了连续的x 和y 值。
使用`polyfit` 函数，我们得到了描述三次样条曲线的系数。
使用这些系数和`polyval` 函数，我们可以在任何x 值上计算出对应的y 值。
最后，我们画出了原始数据和三次样条曲线。
注意，这个例子假设你的数据是等间隔的。
如果你的数据不是等间隔的，你可能需要更复杂的方法来计算差分和拟合样条曲线。
matlabs型曲线拟合代码
matlabs型曲线拟合代码Matlab是一种强大的编程语言及数学软件，它可以进行各种数学运算、数据分析、绘图等任务。
在Matlab中，曲线拟合是一个非常基本的操作，也是统计学、机器学习、信号处理等领域中经常使用的工具。
本文将向您介绍如何使用Matlab进行曲线拟合。
首先，我们需要一个数据集。
为了演示方便，我们可以使用Matlab自带的样例数据集，如load('expfit.mat')。
这个数据集包含了40个数据点，每个数据点表示的是一个指数函数的取值。
接下来，我们需要选择一个合适的曲线拟合方法。
Matlab中有多种曲线拟合方法可供选择，包括线性回归、多项式拟合、指数拟合等等。
不同的拟合方法适用于不同类型的数据，我们需要根据数据的特征来选择适合的拟合方法。
假设我们要对于这个数据集进行指数拟合，我们可以使用Matlab中的fit函数进行拟合。
fit函数基于最小二乘法，可以拟合各种不同类型的曲线模型，如指数模型、多项式模型、傅里叶模型等。
具体使用fit函数来进行曲线拟合的代码示例如下：```matlab% 首先加载数据load('expfit.mat');% 使用fit函数进行曲线拟合f = fit(x,y,'exp1');% 绘制拟合曲线plot(f,x,y);```上述代码中，x和y分别代表数据点的横坐标和纵坐标，exp1表示使用指数模型进行拟合。
fit函数会返回一个包含拟合参数的对象f，我们可以通过调用f来获取拟合的结果，如可视化拟合曲线。
在Matlab中进行曲线拟合时，还需要注意一些问题。
首先，我们需要仔细选择数据集和拟合方法，确保它们之间的兼容性。
其次，我们需要进行必要的数据预处理，如数据清洗、去除异常值等。
最后，我们还需要进行拟合结果的检验，以确定拟合是否合理。
在使用Matlab进行曲线拟合时，需要注意一些常见的错误和陷阱。
例如，过度拟合、欠拟合、选择不恰当的拟合方法等都可能导致拟合结果不准确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五、贝切尔曲线拼接
%BezierTest.m文件，这是主文件
clear all;
clc;
leftbase=10;
bottombase=10;
figure();
uicontrol('Style','pushbutton','string','绘制Bezier曲线并连接','position',[200+leftbase
200+bottombase 150 60],...
'callback','bezier_callback');
%mainfunction.m文件，这是这界面函数
function mainfunction()
%主函数
%获取两条被切尔曲线的控制点
prompt={'P0 x坐标','P0 y坐标','P1 x坐标','P1 y坐标','P2 x坐标','P2 y坐标','P3 x坐标','P3 y坐
标'};%设置提示字符串
title='第一条Bezier曲线控制点坐标';%设置标题
numline=1;%指定输入数据行数
defdata={'0','0','0','3','1','5','2','3'};%指定数据的默认值
Resize='on';%设置对话框大小为可调节的
answer=inputdlg(prompt,title,numline,defdata,Resize);
%将输入的cell类型数据转换为整数
data=str2num(char(answer));
%检测用户是否点击了取消按钮
if length(data)<8
return ;
end
BP1=[];
for i=1:4
BP1=[BP1;[data(2*i-1),data(2*i)]];
end
prompt={'Q1 x坐标','Q1 y坐标','Q2 x坐标','Q2 y坐标','Q3 x坐标','Q3 y坐标','比例因子a'};%
设置提示字符串
title='第二条Bezier曲线控制点坐标';%设置标题
defdata={'3','2','4','4','3','5','1'};%指定数据的默认值
answer=inputdlg(prompt,title,numline,defdata,Resize);
data=str2num(char(answer));
%检测用户是否点击了取消按钮
if length(data)<6
return ;
end
a=abs(data(7));%比例因子;
%P2,P3,Q0,Q1四点按顺序处于同一条直线上,即有Q0=Q1-a(P3-P2)
BP2(1,:)=(BP1(3,:)-BP1(4,:))*a;
for i=1:3
BP2=[BP2;[data(2*i-1),data(2*i)]];
end
BP2(1,:)=BP2(1,:)+BP2(2,:);
%下面计算两条Bezier曲线的点坐标
t=[0:0.01:1]';%参数矩阵
Point1=GetBezier(t,BP1);
Point2=GetBezier(t,BP2);
figure();
%绘制两条Bezier曲线,并实现连接
subplot(2,1,1);
%title('两条Bezier曲线');
hold on;
scatter(Point1(:,1),Point1(:,2),'.g');
scatter(Point2(:,1),Point2(:,2),'.b');
%绘制控制线
for i=1:3
CP1=[BP1(i,:);BP1(i+1,:)];
CP2=[BP2(i,:);BP2(i+1,:)];
plot(CP1(:,1),CP1(:,2),'--r','LineWidth',2);
plot(CP2(:,1),CP2(:,2),'--r','LineWidth',2);
end
hold off;
%title('两条Bezier曲线');
%绘制两条Bezier曲线的连接后曲线
%对第二条Bezier曲线做偏移trans，使其第一个控制点Q0与P3重合
trans=BP1(4,:)-BP2(1,:);
%BP3=BP2+trans;
BP3(:,1)=BP2(:,1)+trans(:,1);
BP3(:,2)=BP2(:,2)+trans(:,2);
Point3(:,1)=Point2(:,1)+trans(:,1);
Point3(:,2)=Point2(:,2)+trans(:,2);
subplot(2,1,2);
hold on;
scatter(Point1(:,1),Point1(:,2),'.g');
scatter(Point3(:,1),Point3(:,2),'.b');
%绘制控制线
for i=1:3
CP1=[BP1(i,:);BP1(i+1,:)];
CP2=[BP3(i,:);BP3(i+1,:)];
plot(CP1(:,1),CP1(:,2),'--r','LineWidth',2);
plot(CP2(:,1),CP2(:,2),'--r','LineWidth',2);
end
hold off;
%title('连接后的Bezier曲线');
end
%GetBezier.m文件，这是计算贝切尔曲线点坐标函数
function [Point]=GetBezier(t,P)
%t为参数矩阵，共一列。
%P为控制点坐标矩阵，每一行为一个点的x,y,坐标
[row,column]=size(t);
T(:,4)=ones(row,column);
for i=4:-1:2
T(:,i-1)=T(:,i).*t;
end
M=[
-1,3,-3,1;
3,-6,3,0;
-3,3,0,0;
1,0,0,0;
];
Point=T*M*P;
end
%bezier_callback.m文件。
function bezier_callback()
mainfunction;
end
