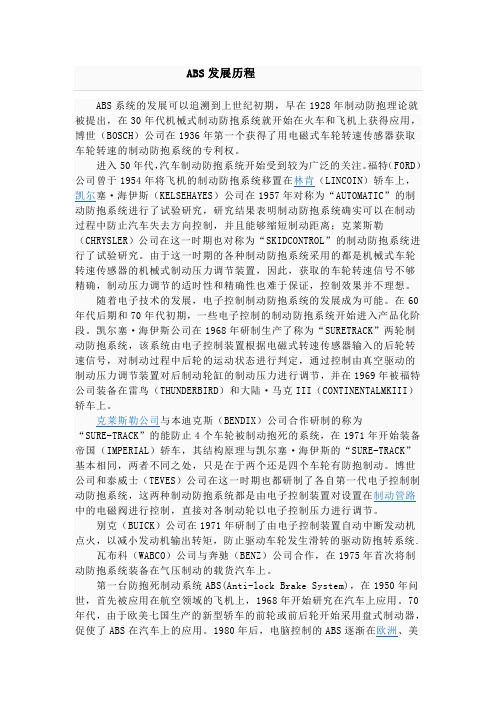

ABS系统的发展可以追溯到上世纪初期，早在1928年制动防抱理论就被提出，在30年代机械式制动防抱系统就开始在火车和飞机上获得应用，博世（BOSCH）公司在1936年第一个获得了用电磁式车轮转速传感器获取车轮转速的制动防抱系统的专利权。
进入50年代，汽车制动防抱系统开始受到较为广泛的关注。
福特（FORD）公司曾于1954年将飞机的制动防抱系统移置在林肯（LINCOIN）轿车上，凯尔塞·海伊斯（KELSEHAYES）公司在1957年对称为“AUTOMATIC”的制动防抱系统进行了试验研究，研究结果表明制动防抱系统确实可以在制动过程中防止汽车失去方向控制，并且能够缩短制动距离；克莱斯勒（CHRYSLER）公司在这一时期也对称为“SKIDCONTROL”的制动防抱系统进行了试验研究。
由于这一时期的各种制动防抱系统采用的都是机械式车轮转速传感器的机械式制动压力调节装置，因此，获取的车轮转速信号不够精确，制动压力调节的适时性和精确性也难于保证，控制效果并不理想。
随着电子技术的发展，电子控制制动防抱系统的发展成为可能。
在60年代后期和70年代初期，一些电子控制的制动防抱系统开始进入产品化阶段。
凯尔塞·海伊斯公司在1968年研制生产了称为“SURETRACK”两轮制动防抱系统，该系统由电子控制装置根据电磁式转速传感器输入的后轮转速信号，对制动过程中后轮的运动状态进行判定，通过控制由真空驱动的制动压力调节装置对后制动轮缸的制动压力进行调节，并在1969年被福特公司装备在雷鸟（THUNDERBIRD）和大陆·马克III（CONTINENTALMKIII）轿车上。
克莱斯勒公司与本迪克斯（BENDIX）公司合作研制的称为“SURE-TRACK”的能防止4个车轮被制动抱死的系统，在1971年开始装备帝国（IMPERIAL）轿车，其结构原理与凯尔塞·海伊斯的“SURE-TRACK”基本相同，两者不同之处，只是在于两个还是四个车轮有防抱制动。
ABS的两种控制方式
“ABS”中文译为“防锁死刹车系统”.它是一种具有防滑、防锁死等优点的汽车安全控制系统。
ABS是常规刹车装置基础上的改进型技术，可分机械式和电子式两种。
现代汽车上大量安装防抱死制动系统，ABS 既有普通制动系统的制动功能，又能防止车轮锁死，使汽车在制动状态下仍能转向，保证汽车的制动方向稳定性，防止产生侧滑和跑偏，是目前汽车上最先进、制动效果最佳的制动装置。
“ABS”的控制方式ABS系统中，能够独立进行制动压力调节的制动管路称为控制通道。
如果对某车轮的制动压力可以进行单独调节，这种控制方式称为独立控制；如果对两个(或两个以上)车轮的制动压力一同进行调节，则称这种控制方式为一同控制。
在两个车轮的制动压力进行一同控制时，如果以保证附着力较大的车轮不发生制动抱死为原则进行制动压力调节，称这种控制方式为按高选原则一同控制；如果以保证附着力较小的车轮不发生制动抱死为原则进行制动压力调节，则称这种控制方式为按低选原则一同控制。
按照控制通道数目的不同，ABS系统分为四通道、三通道、双通道和单通道四种形式，而其布置形式却多种多样。
四通道ABS对应于双制动管路的H型(前后)或X型(对角)两种布置形式，四通道ABS也有两种布置形式。
控制装置和A BS警示灯等组成，在不同的AB S系统中，制动压力调节装置的结构形式和工作原理往往不同，电子控制装置的内部结构和控制逻辑也可能AB S通常都由车轮转速传感器、制动压力调节装置、电子不尽相同。
在常见的AB S系统中，每个车轮上各安装一个转速传感器，将有关各车轮转速的信号输入电子控制装置。
电子控制装置根据各车轮转速传感器输入的信号对各个车轮的运动状态进行监测和判定，并形成相应的控制指令。
汽车液压防抱死制动系统
汽车液压防抱死制动系统简介汽车制动防抱死系统（Anti-lock Braling System,简称ABS）是在传统的制动系统的基础上采用电子控制技术，在制动时防止车轮抱死的一种机电一体化系统。
它是由电子控制单元（Electronic Control U-nit,简称ECU）、电磁阀或称压力调节器和轮速传感器三部分组成。
在车辆紧急制动时，驾驶员脚踩制动踏板的制动压力过大时，轮速传感器及电子控制单元ECU可以检测到车轮有抱死的倾向，此时电子控制单元ECU控制电磁阀动作以减小制动压力。
当车轮轮速恢复并且轮胎与地面摩擦力有减小趋势时，电控单元控制电磁阀增加控制压力。
这样能够使车轮一直处于最佳的制动状态，最有效地利用地面附着力，得到最佳的制动距离和制动稳定性。
ABS的发展史在1920年以前，绝大部分汽车仅后轴装用制动器，一方面由于当时车速低，仅后轴装用制动器即可满足要求，另一方面可能与当时汽车结构有关，人们为防止制动时汽车侧倾，故前轴不使用制动器，当然仅后轴使用制动器也易于设计及安装，且价格要低些。
1900年人们已通过试验，证明四轮装用制动器是安全的，有利于汽车制动性能的改善，但真正在四轮上均安装制动器是1920年以后的事。
为保证车辆在山区行使时，有好的转向性能，制动力分配系数比较小（所谓制动力系数即前轴制动器周缘力与后轴制动器周缘力之比）。
这种设计思想一直持续到上个世纪五、六十年代。
这与道路差、车速低的现状有关。
防抱死制动技术属于制动力控制调节技术。
制动力的调节从汽车诞生的那一天就一直为人们所关注。
1908年，英国工程师J.E.Francis提出了“铁路车辆车轮抱死滑动控制器”理论。
随着车速的提高，制动时后轴先于前轴抱死拖滑的危险愈来愈大，为防止这一现象的发生，进入七十年代，制动力分配系数向大的方向发展，ECE R13中对此有明确的规定。
ABS的运作原理看起来简单，但从无到有的过程却经历过不少挫折（中间缺乏关键技术）！1908年英国工程师J.E.Francis提出了“铁路车辆车轮抱死滑动控制器”理论，但却无法将它实用化。
测试卡丁车制动论文
题目名称：卡丁车的制动性能的检测与研究一、制动性能检测的重要性：汽车的制动性能是汽车重要的使用性能之一，汽车制动性能直接影响汽车行驶、停车的安全性，是保证汽车安全行驶的重要因素之一，因此也是汽车检测诊断的重要。
汽车具有良好的制动性能。
在紧急情况下可以化险为夷；在正常行驶时，由于制动系统的安全保障作用，可以提高汽车的平均行驶速度，从而提高汽车的运输生产效率。
因此，汽车制动性能对于汽车行驶安全性和运输生产效率都有重要影响。
因此，无论是新车出厂检测还是在用车辆，都将其作为重点测试项目之一。
二、制动性能检测的原理：汽车制动性主要由制动效能、制动抗热衰退性和制动时汽车的方向稳定性三方面来评价。
其中，制动效能是指汽车迅速降低行驶速度直至停车的能力，是制动性能最基本的评价指标，由制动力、制动减速度、制动距离和制动时间来评定。
制动性能的检测通常可分为道路检测法和室内台架试验法。
与道路检测法相比，室内台架试验法具有迅速、准确、经济、安全、不受外界自然条件限制。
试验重复性好和能定量地指示出各车轮的制动力或制动距离等优点。
因此，采用了制动试验台检测制动性能的方法。
汽车制动试验台型式多样，按原理分为反力式和惯性式，按试验台支承车轮型式可分为滚筒式和平板式。
目前用的最多的是反力式滚筒制动试验台。
汽车制动力是指汽车制动时，通过车轮制动器的作用，地面提供的对车轮的切向阻力。
汽车在制动力作用下迅速降低车速以至停车。
对于一定质量的汽车来说，制动力越大，制动减速度越大，所以制动力是从本质上评价汽车制动性能的参数。
制动力对汽车的制动性能具有决定性的影响。
进行检测时，被检测汽车驶上试验台，车轮置于主、从动滚筒之间，放下举升器。
通过延时电路启动电动机，经减速器、链传动和主、从东滚筒带动车轮低速转动。
车速稳定后，驾驶员踩上制动踏板，车轮在车轮制动器的摩擦力矩Tu 作用下开始减速。
此时，滚筒对轮胎边缘作用有切向的制动力，根据牛顿第三运动定律即作用力与反作用力定律知轮胎对滚筒有大小相等、方向相反的反作用力。
汽车整车性能检测6.制动性路试检测(2)
单选
LOGO
3.台试检验制动力时应控制制动气压或踏板力。 空载检验时，气压制动系的气压表的指示气压应≤ （ C ）kPa；液庄制动系的踏板力，乘用车应 ≤400N，其他车辆应≤450N。 A．400 B．500 C．600 4.当采用制动检验台检测车辆驻车制动力时，车 辆空载，只乘坐一名驾驶人，使用驻车制动装臵， 测得的驻车制动力总和应不小于该车在测试状态下 整车重量的20％，对总质量为整备质量（ B ）倍以 下的车辆，此值为15％。 A．1.1 B．1.2 C．1.3
多选
LOGO
8.采用平板式制动检验台检测车辆行车制动性能时， 能够同时检测（ ABC ）。 A．整车制动力 B．轴重 C．整车轮重 D．制动减速度 9.制动检验台根据其结构不同主要可分为（ ABCD） 两类。 A．滚筒式 B．平板式 C．综合式 D．惯性式
多选
LOGO
10.汽车制动性能主要由（ ABD）等方面来评价。 A．制动效能 B．制动抗热衰退性 C．制动拖滞 D．制动时汽车的方向稳定性
检测标准
LOGO
检测标准
LOGO
作业
LOGO
P131 6.分析液压制动系统制动性能检测不 合格的原因。
单选
LOGO
1.行车制动在产生最大制动作用时的踏板力，对 于乘用车应不大于500N， 对于其他车辆应不大于 （ C）N。 A．400 B．600 C．700 2.台试检验制动力时应控制制动气压或踏板力。 满载检验时，气压制动系的气压表的指示气压应≤ 额定工作气压；液压制动系的踏板力，乘用车应≤ （ B ）N，其他车辆应≤700 N。 A．400 B．500 C．600
单选
LOGO
7.制动检验台每年必须通过（ B ），合格后，方 可继续使用。 A．自校 B．计量检定 C．维护 8.当滚筒直径增大时，两滚筒间中心距也需相应 增大，才能保证（ C）。 A．测试车速 B．改善与车轮之间的附着情况 C．合适的安臵角
朱明-ABS构造与检修-1概述
授人以鱼不如授人以渔
一、ABS系统的发展及应用 系统的发展及应用 (技术发明与应用阶段 技术发明与应用阶段) 技术发明与应用阶段
朱明工作室
zhubob@
1、在20世纪30年代由英国人霍纳摩尔研制并申请 专利汽车防抱死制动系统 2、1950年世界上第一台ABS系统研制成功，并首 先在飞机的滑行制动系统中得到应用。
制动力
制 动 力 与 侧 向 力
制 动 距 离
滑移率S S=无制动.车轮自由滚动
防侧滑、 =0 转向能力 跑偏能 S=（车速-轮速）/车速 力
X100% ＜1 车轮自由滚动 滑移率S=0 （滑移率） 车轮抱死 滑移率S=1
S=车轮抱死= 100%=1， •滑移率S＜1 授人以鱼不如授人以渔
ABS系统的结构与基本工作原理 系统的结构与基本工作原理
授人以鱼不如授人以渔
抱死直行方向失控
前进惯性方向
朱明工作室
zhubob@
抱死后 滑动阻力 变化
抱死后 滑动失控 方向轨迹 授人以鱼不如授人以渔
抱死后甩尾方向失控
朱明工作室
zhubob@
抱死后 滑动阻力 变化
直行惯性方向
抱死后 滑动失控 方向轨迹 授人以鱼不如授人以渔
授人以鱼不如授人以渔
一、ABS系统的发展及应用 系统的发展及应用
(技术发展阶段 技术发展阶段) 技术发展阶段
朱明工作室
zhubob@
6.随着电子技术及精密液压元件加工制造技术的进 步，逐步奠定了复杂而精确的控制技术基础， 1978年奔驰公司首次推出四轮控制ABS。
授人以鱼不如授人以渔
朱明工作室
zhubob@
授人以鱼不如授人以渔
为什么要有ABS系统 系统 为什么要有
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
龙源期刊网 http://www.qikan.com.cn
滚筒惯性式ABS制动检验台简
作者：介盛健
来源：《科技探索》2013年第11期
摘要：汽车制动性是指汽车行驶时能在短时间内停车且维持行驶方向不变和在坡道上长时
间保持停驻的能力。汽车制动性是汽车的重要性之一，它的好坏直接关系到交通安全。因此，
汽车制动性是汽车运行安全检测的重点。
目前，滚筒反力式和平板式制动检验台还无法对具有防抱死（ABS）系统的汽车制动系的
制动性能进行较好的测试，这是因为检验台的测试车速较低，一般不超过5km/h，而现代防抱
死系统均在车速10～20km/h以上起作用，而低于该车速，ABS将停止工作。所以用滚筒反力
式和平板式制动检验台检测车轮制动力时，汽车的防抱死系统不起作用，只能相当于对普通的
液压制动系统的检测过程。
关键词：ABS制动系统 检测标准 检验台结构与工作原理
1.ABS制动系统原理
ABS是一种汽车主要安全技术，它用于汽车紧急制动时防止车轮抱死，提高汽车的制动
效能并维持转向过程操纵能力。为描述车轮制动过程中与道路接触的状态，引入滑移率Si：
由图可知，当滑移率为15%～20%时，纵向附着系数最大，且反映方向操纵能力的横向附
着系数也处于较高的水平。此时道路与车轮的接触并未发生滑动，滑移率主要是由弹性轮胎受
力拉伸造成的，汽车制动效果较佳。随着滑移率的增加，轮胎与地面接触真正滑动的成分随之
增加，纵向附着系数和横向附着系数随之减小，制动距离加长。当滑移率达到100%时，车轮
完全抱死，横向附着系数变为0，汽车失去转向能力，后轴侧滑还可能导致翻车。所以，若能
使制动时的滑移率保持在15%～20%，便可获得较大的纵向附着系数与较高的横向附着系数。
这样制动性能最好，侧向稳定性也很好。具有常规制动系统的汽车是无法做到一点的，而装有
ABS制动装置的汽车却能实现这个要求，从而显著改善汽车在制动时的制动效能和侧向稳定
性。
2.ABS制动检测标准
对于ABS的检测方法和检测标准，欧洲ECE法规及ISO标准中都有制订，我国已基本上
采用了这两个标准，制订了行业标准《汽车防抱制动系统检测技术条件》（JT/T510-2004）。
该标准规定汽车在空载条件下，且汽车制动踏板力或制动气压应满足：气压制动系：气压表的
指示气压≤600kPa；液压制动系：踏板力，座位数≤9座的载客汽车不大于400N；其它汽车
龙源期刊网 http://www.qikan.com.cn
≤450N。轮胎充气至汽车制造厂规定压力值，误差不超过±10kPa；胎面花纹高度不低于
1.6mm。
所测得的各检测参数应满足下列要求：
⑴ 测得的整车制动率≥60%，轴制动率≥60%（前轴）。
⑵ 前轴的轴最大制动不平衡率不得大于20%；在后轴制动力大于等于后轴轴荷的60%
时，后轴上的轴最大制动不平衡率不得大于24%。当后轴制动力小于后轴荷的60%时，后轴
的轴最大制动不平衡率不得大于8%。
⑶ 测得的制动协调时间不大于0.6s。
⑷ 测得的车轮阻滞率不大于5%。
⑸ 测得的驻车制动率不小于20%。
⑹ 台架检测车轮滑移率时，其值仍可按上式计算，不过式中的μ和μwi分别为制动时滚
筒线速度和车轮线速度。滑移率为评价被检汽车的ABS制动系防抱死功能的量化指标。
起动检验台使滚筒的线速度达到50km/h以上，待滚筒的线速度稳定在40（±1.5）km/h时
实施制动，测取各个车轮的滑移率应在15%～20%的范围内。
3. 结构与工作原理
该检验台可以模拟汽车道路运行时的制动工况，客观反映汽车在运行时的制动状况，能同
时检测四个车轮的常规制动性能参数（制动力、制动协调时间和制动距离等）及ABS自动性
能检测参数（车轮滑移率）。因此，该检验台有时又称多功能汽车制动检验台。
滚筒惯性式ABS制动检验台利用物体动能可用转动惯量等效原理，采用机械惯量或电惯
量模拟装置模拟汽车直线运动质量的平动动能，以再现汽车道路制动时的工况。
⑴ 基于机械惯量模拟的检验台。其机械惯量模拟装置通常为一组惯量很大的飞轮。整个
检验台由移动的前桥测试总成和固定的后桥测试总成组成，共有前左、右、后左、右四个滚筒
组用于支承被检汽车的四个车轮。当汽车运行时，汽车驱动后桥测试总成的后左和后右两个滚
筒组旋转，然后通过链轮带动前桥测试总成的前左和前右两个滚筒组一起旋转，即滚筒相当于
一个滚动的路面。后桥测试总成的滚筒组串联有一个飞轮组，滚筒和飞轮组的惯性质量与被检
汽车的惯性质量相当；制动时轮胎对于滚动路面产生阻力，但由于滚筒传动系统具有一定的惯
性，因而滚动路面将相对于车轮转过一定的距离，该距离相当于汽车在道路试验时的制动距
离，因而可以模拟道路制动时的试验工况。
龙源期刊网 http://www.qikan.com.cn
⑵ 基于电惯量模拟的检验台。由于机械惯量模拟装置制造费用高，不仅安装、调整不方
便，而且调整惯量也不连续，所以出现了电惯量模拟装置。基于电惯量模拟的检验台取消了飞
轮组。利用与主动滚筒串联的电动机按照一定的控制算法输出力矩和转速来模拟转动惯量，即
电动机不仅起拖动作用，还起到飞轮的作用，则可实现机械转动惯量的电模拟。
该检验台在基准平台上分别安装固定的后桥测试总成和移动的前桥测试总成，使用安装在
前、后桥测试总成上的四台电动机，驱动四对φ477.5mm表面具有高摩擦系数的大滚筒，利用
PLC控制电动机的加减速度，直接模拟被检汽车的转动惯量及检测初速度，同时检测被检汽车
四个车轮的制动性能和整车制动的性能，使用VIN条码器或计算机键盘输入被检汽车信息、
通过总线利用计算机网络控制PLC，由PLC完成数据采集、处理，动作执行元件的控制。
结束语
GB7258-2004规定：滚筒惯性式ABS制动检验台可以用于检测轴荷在1500kg以内汽车各
轮的常规制动性能及装有ABS制动系的制动性能。
参考文献：
[1]黄文翀等.汽车检测设备与技术的发展方向[J].黑龙江科技信息.2009.8.
[2]李婕.汽车检测技术[J].北京.机械工业出版社.2008.
[3]刘乐涛等.汽车检测技术发展综述[J].专用汽车.2008.7.
[4]夏均忠等.汽车制动试验台测试性能分析与应用 [J] 农业机械报 2005.36.
[5]吴修贤.汽车制动性能的检测[J] 轻型汽车技术 2005.3.
[6]刘少林等.汽车ABS滚筒式惯性检测台架的设计[J] 机电工程 2004.21.
