楼宇自动化实验报告
楼宇自动化改造意见

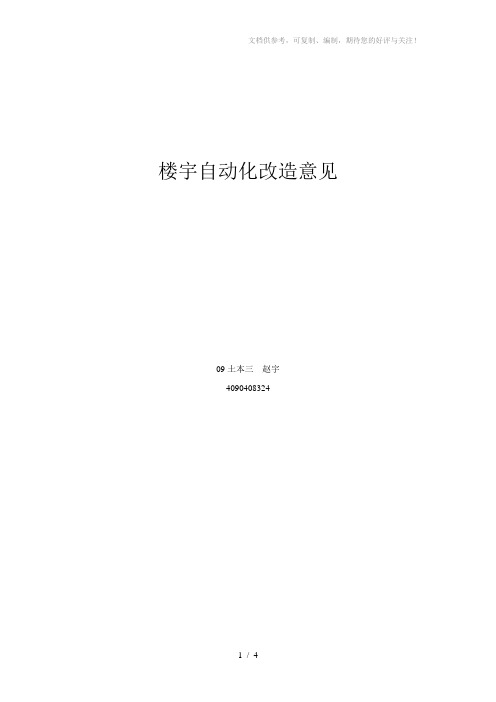

楼宇自动化改造意见09土本三赵宇4090408324唐山学院A座教学楼建筑层数地上11层，地下2层。
是一座比较先进的教育用建筑。
但它不是一智能化建筑。
在此，我要提出一些对于它智能化改造的建议。
提出一套智能化系统，该系统能够提它的整体管理水平，节约能源，提供更为舒适的室内环境，将大厦内制冷站、供热站、空调、新风机组、公共区照明部分、给排水、送排风等系统纳入大厦自动化系统。
一楼宇自控系统的设计思想和原则A座大厦自控系统是一套将冷热源、空调、通风、给排水、变配电、照明、电梯等设备或系统以集中监视、控制和管理为目的而构成的综合系统，以安全、可靠、节能、节省人力和综合管理为目的。
为了建成一个优良的建筑设备监控系统，在系统的设计上着重考虑了三个方面的要素。
其一是确定服务于设备或各个子系统的控制器I／O点数及点的类型，同时确认I／O点数的接口技术处理；其二是现场仪器、仪表、传感器、变送器和执行器等元件的正确选择与配置；其三是中央操作站和通讯网络的配置。
二楼宇自控系统的控制内容和目标总体上来讲，楼宇自控系统应该向用户提供如下功能：(1)通过配置系统的硬件和软件，实现测量各类工艺、设备状态的参数，设置并控制设备启停、提供设备运行报告等功能；(2)监视并显示系统监控设备的工作状态，故障时自动报警；(3)现场自动控制组织的安全调整功能；(4)根据系统记录，管理分析当前和过去运行过程；(5)提供计算和预测工具，用于优化操作参数并组合，实现设备优化使用；(6)实现楼宇自控系统与其他系统数据交换；三楼宇自控系统的具体改造措施针对A座供暖问题，楼梯拥堵问题，照明问题，监控设备的吧足参考资料提出改造意见冷冻站系统的改造监控设备包括：冷水机组、冷却水循环泵、冷冻水循环泵、冷却塔、自动补水泵、电动蝶阀等。
(1)根据事先排定的工作及节假日时间表，定时启停冷水机组及相关设备。
完成冷却水循环泵、冷却水塔风机、冷冻水循环泵、电动蝶阀、冷水机组的顺序连锁启动及冷水机组、电动蝶阀、冷水循环泵、冷却水循环泵、冷却塔风机的顺序连锁停机。
楼宇自动化功能描述及接口说明
附件一BAS系统功能描述及接口说明1、空调系统由空调机组，新风机组成，按每天预先编排的时间包括假日程序对空调机组控制和监视。
监控点：*风机运行状态；*风机手自动状态*风机故障报警；*送风或回风温度；*过滤器淤塞报警；*风机的远程启停控制通过安装在机房内的直接数字式控制器DDC，由内部预先编写的软件程序来进行自动节能及控制功能：*根据送风或回风温度与设定值的偏差，用比例积分微分等运算规律来控制回水电动二通阀（他方提供）的开度；*当风机停止后，回水电动二通阀返回全闭位置；2、送、排风机监控监控点：*风机运行状态；*风机手自动状态*风机故障报警；*风机远程启停控制；可按预先编排的时间包括假日程序对风机进行远程控制；3、冷冻系统冷冻系统的监控包括冷冻水系统，冷却水系统，冷却塔系统，集水器和分水器，膨胀水箱的监控，主要监控点如下：*冷冻机运行状态及启停控制；*冷冻机故障报警；*冷冻供回水总管温度、压力*冷冻水回水流量；*冷冻水水流指示；*冷冻水泵运行状态及启停控制；*冷冻水泵故障报警；*冷冻水泵手自动状态*冷却水泵运行状态及启停控制；*冷却水泵故障报警；*冷却水泵手自动状态*冷却塔风机运行状态及启停控制；*冷却塔风机故障报警；*冷却塔风机手自动状态*冷却水水流指示；*冷冻水水流指示；*膨胀水箱液位监测及报警；*冷冻机、冷冻水泵、冷却水泵、冷却塔运行时间累积；通过安装在冷冻机房内的直接数字式控制器DDC按内部预先编写的软件程序来控制冷冻机启停的台数和相关设备的群控：*通过量度冷冻水的供／回水温度和回水流量，计算出空调系统的冷负荷；*根据实际冷负荷来决定冷冻机的启停台数组合，以达到最佳的节能状态；*根据预先编排的时间表，按“迟开机早关机”原则控制冷冻机组的启停以达到节能的目的；*当一台冷冻水泵/冷却水泵发生故障时，备用泵会自动投入运行；*各联动设备的启停程序包括一个可调整的延迟时间功能，以配合冷冻系统内各装置的特性；*度量冷冻水系统供/回水总管的压差，控制其旁通阀的开度，以维持其要求的压差；*各设备的启停联动顺序为：启动：冷冻水泵→冷却水泵→冷却塔风机→冷动机停止：冷冻机→冷冻水泵→冷却水泵→冷却塔风机4、热交换站系统：由热交换器、热水泵组成。
