7.2.2PID控制器的改进剖析
机械运动控制中的PID控制器设计与优化
机械运动控制中的PID控制器设计与优化在现代机械运动控制系统中，PID控制器是一种常见且重要的控制方法。
PID控制器能够根据系统的实时反馈信息来调节输出信号，从而控制机械运动的速度、位置和力度等参数，以满足特定的控制要求。
本文将从PID控制器的基本原理、设计方法、参数优化等方面进行论述。
1. PID控制器的基本原理PID控制器的名称来源于其三个组成部分，分别为比例(P)、积分(I)和微分(D)。
它们分别代表了控制器对误差的比例调节、积分调节和微分调节能力。
比例控制调节的原理是输出信号与误差成正比，即当误差增加时，输出信号也会随之增加。
这种比例关系可以帮助系统快速响应，但可能会导致超调或震荡。
积分控制调节是基于系统对误差的累积响应。
当误差存在一定的稳态偏差时，积分控制能够持续增加输出信号，以减小偏差。
然而，积分控制可能导致系统的响应速度变慢，甚至引起不稳定。
微分控制调节是根据误差的变化率来调整输出信号。
当误差快速变化时，微分控制能够及时响应并减小输出信号，以避免过度振荡。
但是，微分控制对于噪声和干扰信号十分敏感，可能引入不稳定性。
2. PID控制器的设计方法PID控制器的设计方法通常包括手动调节和自动调参两种方式。
手动调节是根据系统响应的实际情况，通过调整比例、积分和微分参数来达到理想的控制效果。
这种方法需要操作者具有一定的经验和专业知识，并进行多次试验和调整。
手动调节可以很好地适应不同的控制场景，但是比较耗时且需要一定的工程实践。
自动调参是利用数学建模和优化算法来确定最优的PID参数。
目前常用的自动调参算法包括遗传算法、粒子群算法和模糊控制等。
这些算法能够根据系统的数学模型和期望的控制效果，自动搜索最优的PID参数组合。
自动调参方法是一种高效快捷的设计方法，能够减少试验次数，提高调节效果。
3. PID控制器参数的优化PID控制器的参数优化是为了提高控制系统的性能指标。
常见的性能指标包括稳态误差、超调量、响应时间和稳定性等。
工业控制中的PID控制器设计与优化
工业控制中的PID控制器设计与优化在工业控制系统中，PID控制器已经成为了最常用的控制器之一，也是最成熟的控制方法之一。
PID控制器是一种闭环控制器，可以通过对系统的反馈信号进行计算，将输出信号与设定值进行比较，从而实现对系统的精确控制。
本文将探讨PID控制器的设计和优化方法，以及如何在实践中应用PID控制器以提高工业生产效率和质量。
PID控制器的原理PID控制器是由比例、积分、微分三个部分构成的，它们的作用分别是调整输出信号的大小、积累控制误差并进行补偿、以及根据控制误差的变化速度进行调整。
比例控制的作用是根据误差大小来调整输出信号的大小，积分控制则是根据误差的积累量来进行输出调整，微分控制则是根据误差的变化速度来进行输出调整。
PID控制器的输出信号的计算公式为：输出信号=Kp×误差+Ki×误差积分+Kd×误差微分其中，Kp、Ki、Kd则是PID控制器的三个参数，也是影响PID控制器输出信号的三个因素。
PID控制器的设计PID控制器的设计需要根据具体的工业控制系统进行调整。
首先，应该对系统的特性进行了解，例如它的惯性、时滞、非线性程度等等。
对于不同的系统，可以采用不同的PID控制器的分配，以满足不同的控制需求。
在确定PID控制器的参数时，可以通过以下步骤来进行：1.确定Kp：通过调节比例控制的参数，使得系统的输出能够尽可能地接近设定值。
2.确定Ki：将比例控制的参数调整到适当的位置之后，可以开始调节积分控制的参数。
通常情况下，如果系统的静态误差比较大，则需要增加Ki的值，以允许输出信号的积累，从而降低误差。
3.确定Kd：一旦比例和积分参数确定下来，就可以调整微分控制的参数了。
微分控制主要用于防止系统产生频繁的起伏，因此在一些高频率或时域响应较差的系统中，需要加入微分控制来保持稳定性。
通常情况下，可以通过增大微分控制参数的值来减少系统中的抖动。
PID控制器的优化PID控制器的优化可以通过以下几种方法来实现：1.死区补偿：当控制系统存在死区时，控制器的误差补偿量会出现偏差。

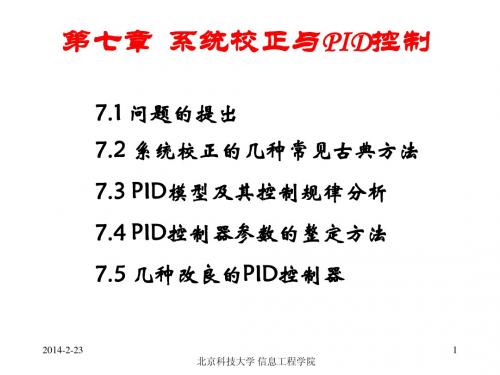

控制工程基础-第七章
系统的特征方程为 阻尼比
Js 2 K D s K p 0
KD 2 JK p 0
因此系统是闭环稳定的。
2014-2-23 北京科技大学 信息工程学院 26
7.3 PID模型及其控制规律分析
3） 积分控制器
u(t )
e(t )
-
1
Td s
e(t )
+
2 n s ( s 2 n )
y (t )
(t ) e
2014-2-23 北京科技大学 信息工程学院
6
7.1 问题的提出
系统开环传递函数
n2 (Td s 1) k (Td s 1) n G (s) ,k s ( s 2 n ) s ( s 1) 2 2 n
G0 ( s )
1
KDs
0
t
该环节的作用与附加环内零点的 作用一致。 微分调节器作用由 TD 决定。 TD 大， 微分作用强， TD 小，微分作用弱， 选择好TD很重要。
2014-2-23
e (t )
0
t
m (t )
0
t
23 北京科技大学 信息工程学院
7.3 PID模型及其控制规律分析
PD调节器及其控制规律深入分析
8 北京科技大学 信息工程学院
2014-2-23
7.1 问题的提出
k G (s) s s( 1) 2 2 n n kt
式中kt为速度反馈系数
n G (s) 闭环传递函数： ( s) 2 2 2 1 G ( s ) s 2 n s n kt s n n2 n2 2 2 1 s 2 s 2 2 t n n s 2( n kt )n s n 2
机器人运动控制的PID控制方法研究
机器人运动控制的PID控制方法研究随着科技的发展和机器人技术的日益成熟，机器人在工业、服务和军事等领域的应用越来越广泛。
机器人的运动控制是其中至关重要的一部分，而PID控制方法在机器人运动控制中被广泛采用。
本文将对机器人运动控制中的PID控制方法进行研究，探讨其原理、应用和优化方法。
一、PID控制方法的原理与基本概念PID控制方法是一种基于反馈的控制方法，全称为比例-积分-微分控制（Proportional-Integral-Derivative Control）。
PID控制器由比例控制器、积分控制器和微分控制器组成，可以通过调整各个控制分量之间的参考值来控制系统输出。
1. 比例控制器（P）比例控制器根据设定的控制偏差，将该偏差与比例增益Kp相乘得到控制输出。
比例增益决定了输出与偏差之间的线性关系。
2. 积分控制器（I）积分控制器根据一段时间内的偏差累积值，将该累积值与积分增益Ki相乘得到控制输出。
积分增益可以消除静态误差，帮助系统快速响应。
3. 微分控制器（D）微分控制器根据偏差的变化率，将变化率与微分增益Kd相乘得到控制输出。
微分增益可以抑制系统的振荡和过冲。
PID控制方法的基本原理在于不断地利用反馈信号进行控制调节，使机器人的位置、速度、力量等参数保持在期望值附近。
二、PID控制方法在机器人运动控制中的应用1. 位置控制在机器人运动控制中，最基本的应用就是位置控制。
通过比较机器人当前位置与目标位置之间的偏差，PID控制器可以实时调整机器人的运动，使其准确到达目标位置。
比例控制器负责根据位置偏差调整速度；积分控制器消除静态误差；微分控制器抑制振荡和过冲。
2. 轨迹跟踪除了位置控制，PID控制方法也可以用于轨迹跟踪。
机器人通常需要按照预定的轨迹进行移动，比如画出一个曲线或在空间中形成特定的路径。
PID控制器可以根据当前位置与轨迹之间的偏差来调整机器人的运动，使其保持在预定的轨迹上。
3. 力控制在某些应用中，机器人的力量输出是非常重要的。
改进的PID控制算法及MATLAB仿真分析
改进的PID控制算法及MATLAB仿真分析高淑芝;张萌;柴梓晴【摘要】PID控制器具有可靠性高、鲁棒性好、结构简单、易于实现等优点.基于此,介绍PID控制技术的发展和研究进程,提出一种自整定参数的专家模糊PID控制算法.结果显示,此方法在调节时间、稳定性和抑制超调量方面都要优于一般的抗积分饱和控制法.【期刊名称】《河南科技》【年(卷),期】2016(000)017【总页数】2页(P34-35)【关键词】PID控制;模糊PID;控制算法【作者】高淑芝;张萌;柴梓晴【作者单位】沈阳化工大学信息工程学院,辽宁沈阳110142;沈阳化工大学信息工程学院,辽宁沈阳110142;北京理工大学计算机学院,北京100081【正文语种】中文【中图分类】TP18PID控制器以结构简单、可靠性高、稳定性强、调整方便，被作为主要的工业控制技术之一［1］。
然而，因为此方法具有非线性、时不变确定性，在实际生产过程中不容易建立精确的数学模型。
因此，应用常规PID控制器不易达到理想控制效果。
本文介绍了传统PID控制算法，在课本学习基础上改进传统算法，并提出关于模糊参数的自整定方法。
此方法要求确定对象模型，并且通过实践将得到的知识模型化，最后通过推理将参数进行最优调整。
数字PID控制器应用于计算机控制系统中，此方法一般分PID位置型控制算法和PID增量型控制算法。
1.1 PID位置型控制算法计算机控制系统是由采样时刻的偏差值来计算控制量的，必须将积分和微分项离散化处理。
依照模拟PID控制算法公式，将采样时刻点作为连续时间t，将和式作为积分，将增量作为微分，得到近似变换，再经简化得到离散PID表达式：1.2 PID增量型控制算法如果控制量中增量被执行机构所需要，由式（1）推导PID增量型控制公式：再将式（1）减去式（2）后，可得：而PID增量型控制因为积分阶段的大效应导致静态误差的存在等一些缺点，因此在选择时需慎重。
1.3 改进PID控制算法由于传统的PID控制算法存在许多不足，因此，需要运用其他算法与传统的PID 控制方法相结合的方法，使传统PID控制器得到改进。
PID控制;模糊控制;模糊PID控制器
摘要交流伺服电机现广泛应用于机械结构的驱动部件和各种数控机床。
PID控制是伺服系统中使用最多的控制模式之一。
尽管传统的PID控制系统构造简单、运转稳定，但交流伺服电机存在非线性的、强耦合。
当参数变动或非线性因素的影响发生变化时，控制不能实时改动，不能满足系统高性能、高精度的要求。
结合模糊控制和传统PID控制成一种新的控制方法--模糊PID控制是解决上述问题的一种很好的途径。
模糊控制器不需要被控对象的数学模型，而是根据之前人为设定的控制要求设计用来控制的决策算法，使用此方式确定控制量。
模糊控制和传统PID控制融合的结果，不单具有模糊控制的高性能，还具备传统PID控制精准度高的长处。
本文对PID控制算法的原理和模糊控制算法作了简要的描述和比较。
指出模糊PID混合控制法，在误差很大时使用模糊控制,在不大时使用PID控制,在MATLAB软件中，对交流伺服系统的位置控制进行了仿真。
结果表明，该控制系统仿真结果与理论上差距较小。
关键词：PID控制；模糊控制；模糊PID控制器；MATLAB第1章绪论1.1 研究课题的任务本课题的任务是了解交流伺服系统，比较并结合两种控制的优点，结合成一种新的控制方式--模糊PID控制。
该控制法在系统输出差距大时采用模糊控制，而在差距较小时采用PID控制。
文章最后给出了模糊PID位置控制的MATLAB响应图，同时给出了常规PID控制下的效果图，并比较分析。
1.3 交流伺服系统工作原理相对单一的系统，其一般是根据位置检测反馈组成闭环位置伺服系统。
其组成框图参考图1-1内容[14]。
此类系统主要原理是对比输入的目标位置信号和位置检测设备测试的真实位置信号统计其偏差且使用功率变换器的输入端弱化误差。
控制量被信号转换和功率放大驱动，驱动伺服组织，促使误差不断缩减少，一直到最佳值。
（1）位置检测装置是此类系统的关键构成方面，完整系统的动态功能是否可以满足需求，关键的是位置检测传感器的科学选择以及精度。
改进的分数阶pid控制算法及其应用
改进的分数阶pid控制算法及其应用PID控制算法是控制系统中常用的算法，普遍应用于研究各种控制系统的场景，如航天、机械、电子、微纳米技术等。
近年来，随着数据处理和复杂数学技术的进步，分数阶PID控制算法频繁被应用于各种行业。
它在简化控制系统的复杂性、提高系统精度和稳定性以及减小系统调整时间、延长控制系统的使用寿命等方面发挥了重要作用。
二、分数阶PID控制算法分数阶PID控制算法是改进标准PID控制算法的算法，主要用于提高控制系统中反应时间和稳定性特性。
它利用一种特殊的数学表示，以提高系统反应，同时采用三次键控技术减少系统对噪声的反应，从而提高系统精度和稳定性。
该算法由三个参数组成：比例（P）参数，积分（I）参数和微分（D）参数。
比例参数表示反馈信号的比例，它是根据被控制变量的大小来调整控制信号。
积分参数表示累计反馈信号影响，它可以消除系统久操作时候带来的误差。
而微分参数则代表反馈信号的瞬时变化，它能够降低系统反应时间，从而提高系统的精度。
三、分数阶PID控制算法的应用分数阶PID控制算法被广泛应用于工业控制、模拟仿真和航天自动控制等行业。
数字信号处理和控制技术的进步使得它可以应用于各种控制系统的实施、调整和优化。
比如：1.工业中，它可以用于高精度的加工制造中，提高工业机械的加工精度，减少加工时间，从而节省劳动力，提高工作效率。
2.模拟仿真领域，它可以用于仿真控制系统的构建，从而降低学习成本，提高仿真精度，更好地模拟真实环境。
3.航天领域，它可以用于控制航天器的运动轨迹，降低飞行轨道的误差，从而提高飞行安全性。
四、结论改进的分数阶PID控制算法是一种改进标准PID控制算法的算法，它在提高控制系统中反应时间和稳定性特性、简化控制系统的复杂性、提高系统的精度和稳定性以及减小系统调整时间、延长控制系统的使用寿命等方面发挥了重要作用。
此外，它还被广泛应用于工业控制、模拟仿真和航天自动控制等行业，能够更好地解决实际工程类问题。
工业控制中PID控制器的优化设计与应用
工业控制中PID控制器的优化设计与应用1.前言对于正在进行工业生产和控制的相关企业而言，控制系统的稳定性与准确性是非常重要的，良好的控制性能能够帮助企业提升生产效率和产品品质，同时节约能源、减少成本。
PID控制器在众多控制器中应用较广泛，在系统工程中的应用也非常广泛。
本文将会从PID控制器的基本原理、PID控制器的优化设计和PID 控制器的应用领域三个方面来进行详细的介绍和讲解。
2.PID控制器的基本原理PID控制器建立在控制器的反馈闭环的基础上，其作用是根据被控对象的反馈信号和设定值之间的误差来控制被控量的变化。
PID控制器主要由三个部分组成：比例环节、积分环节和微分环节。
2.1比例环节比例环节的作用是根据被控量与设定值之间的误差来确定控制量的大小。
比例环节所计算出的控制量与误差成正比例关系，比例系数用Kp表示。
比例环节所计算出的控制量中会受到噪声的影响，如果比例系数取得过大，将会导致振荡。
2.2积分环节积分环节的作用是对比例环节控制量的累计误差进行积分处理。
积分环节所计算出的控制量与误差的累积值成正比例关系，系数用Ki表示。
积分环节能够使被控量有一个稳定的偏移值，对于系统的稳定性和响应速度的提升有很大的帮助。
但是如果累积误差过大，积分环节会导致系统产生超调。
2.3微分环节微分环节的作用是对比例环节控制量的变化率进行微分处理。
微分环节所计算出的控制量与误差的变化量成正比例关系，系数用Kd表示。
微分环节能够根据被控量的变化率来提高控制精度，同时避免系统产生超调。
但是如果微分系数取得过大，也会导致系统振荡。
3.PID控制器的优化设计PID控制器的优化设计包括参数的调节和控制结构的选择，主要目的是提升系统控制性能、提高控制精度、避免系统振荡和超调等问题。
3.1参数的调节调节PID控制器各个环节的参数，包括比例系数Kp、积分系数Ki、微分系数Kd。
经验表明，Kp的值越大，控制器响应速度越快，但容易产生振荡；Ki的值越大，稳定性越好，但容易产生超调；Kd的值越大，控制器对噪声和干扰的抑制能力越强，但容易产生震荡。
pid国内外研究现状
pid国内外研究现状PID控制器是一种常见的自动控制系统，它通过对被控对象的输出进行反馈调节，使其达到期望值。
本文将从国内外两个方面介绍PID控制器的研究现状。
一、国内研究现状1. PID控制器的基本原理PID控制器是一种经典的反馈控制算法，它由比例（P）、积分（I）和微分（D）三个部分组成。
其中，比例部分根据误差大小进行调节；积分部分根据误差累积量进行调节；微分部分根据误差变化率进行调节。
三个部分的输出值相加得到最终的控制量。
2. PID控制器在工业中的应用PID控制器广泛应用于工业生产中，如温度、压力、流量等过程变量的自动调节。
在电力系统中，PID控制器可用于发电机和输电线路等设备的自动调节；在化工生产中，可用于反应釜和蒸馏塔等设备的自动调节。
3. PID参数整定方法PID参数整定方法包括试错法、Ziegler-Nichols法、Chien-Hrones-Reswick法等。
试错法是一种经验性方法，需要经过多次试验才能得到较为准确的参数；Ziegler-Nichols法则是一种基于系统阻尼比和周期的经验公式，适用于单变量系统；Chien-Hrones-Reswick法则是一种基于频率响应的方法，适用于多变量系统。
二、国外研究现状1. PID控制器的发展历程PID控制器最早由美国工程师Nicholas Minorsky在1922年提出，但当时还没有数字化技术支持。
随着计算机技术的发展，PID控制器得到了广泛应用，并出现了各种改进算法，如模糊PID、自适应PID 等。
2. PID控制器在自动驾驶中的应用近年来，随着自动驾驶技术的兴起，PID控制器也开始被广泛应用于汽车、飞行器等交通工具中。
例如，在汽车自动驾驶中，PID控制器可用于保持车辆在车道内行驶；在飞行器自动导航中，PID控制器可用于保持飞机在预定高度、速度和航向上飞行。
3. PID参数整定方法国外学者提出了许多新颖的PID参数整定方法。
例如，基于人工智能的方法，如神经网络、遗传算法等，可以自动化地获得最佳PID参数；基于模型预测的方法，则可以根据系统动态特性进行在线参数调整。
一步步教你调试PID控制器的最佳实践
一步步教你调试PID控制器的最佳实践在工业控制领域中，PID（比例-积分-微分）控制器是一种常用的控制策略，可以用于调节系统的输出值，使其稳定在期望值附近。
然而，调试PID控制器并不是一项容易的任务。
本文将一步步教你调试PID控制器的最佳实践，帮助你克服这个挑战。
1. 了解PID控制器在开始调试之前，首先需要了解PID控制器的工作原理。
PID控制器包括三个部分：比例项、积分项和微分项。
比例项根据当前误差的大小来调整控制器的输出；积分项通过积累过去的误差来减小系统的稳态误差；微分项根据误差的变化率来调整系统的动态响应。
了解PID控制器的基本原理是进行调试的首要前提。
2. 确定目标在开始调试之前，需要明确调试的目标是什么。
是为了提高系统的响应速度？还是为了减小稳态误差？或者是为了平衡系统的稳定性和响应速度？根据实际需求来确定目标，可以更有针对性地进行调试。
3. 初始参数设定在开始调试之前，需要对PID控制器的参数进行初始设定。
通常情况下，可以将积分项和微分项的参数设为0，只调整比例项的参数。
根据实际系统，可以先将比例参数设为一个适中的值，然后逐渐调整，观察系统的响应情况。
4. 逐步增加积分项调试PID控制器时，可以先增加积分项，观察系统的稳态误差情况。
可以将积分参数设为一个适中的值，然后逐步增加，直到稳态误差减小到可接受范围内。
如果稳态误差无法减小或者出现超调现象，可以适当减小积分参数。
5. 逐步引入微分项在系统的稳态误差得到控制后，可以逐步引入微分项，以改善系统的动态响应。
可以将微分参数设为一个适中的值，然后逐步增加，观察系统响应的快速性和稳定性。
如果系统响应过度震荡或者不稳定，可以适当减小微分参数。
6. 参数优化根据实际系统的特性，可以通过试错法逐步优化PID控制器的参数。
可以先将比例参数、积分参数和微分参数设为一个合适的初始值，然后逐步调整，反复试验，观察系统的响应情况。
通过不断优化参数，最终得到一个稳定、快速且准确的控制器。
