初中物理电学计算题经典练习
初中物理电学计算题经典练习

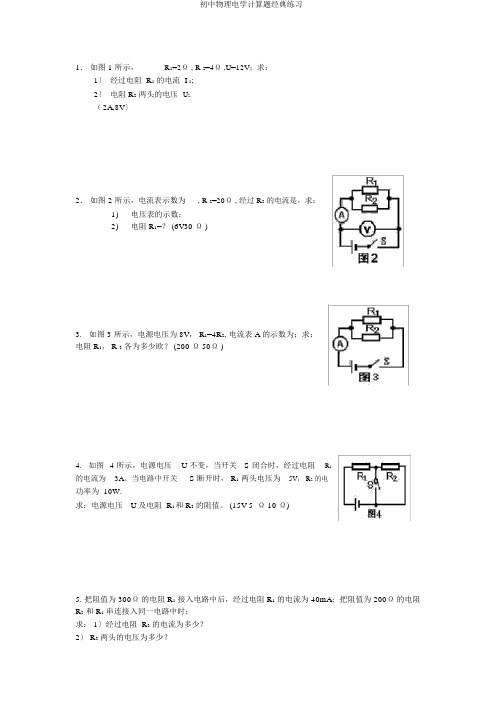

1．如图 1 所示，R1=2Ω , R 2=4Ω ,U=12V；求：1〕经过电阻 R1的电流 I 1;2〕电阻 R2两头的电压U2。
（2A,8V〕2．如图 2 所示，电流表示数为, R 2=20Ω , 经过 R2的电流是，求：1)电压表的示数；2)电阻 R1=？ (6V30 Ω )3.如图 3 所示，电源电压为 8V， R1=4R2, 电流表 A 的示数为；求：电阻 R1， R 2各为多少欧？ (200 Ω 50Ω )4.如图的电流为4 所示，电源电压3A。
当电路中开关U 不变，当开关S 闭合时，经过电阻R1S 断开时， R1两头电压为5V， R2的电功率为 10W.求：电源电压U及电阻 R1和 R2的阻值。
(15V 5 Ω 10 Ω)5.把阻值为 300Ω的电阻 R1接入电路中后，经过电阻 R1的电流为 40mA；把阻值为 200Ω的电阻R2和 R1串连接入同一电路中时；求： 1〕经过电阻 R2的电流为多少？2〕 R2两头的电压为多少？3〕 5min 内电流经过R2做功多少？6.如图 5 所示，电源电压恒为 3V，知 R1=12Ω , R 2=6Ω。
求：1〕当开关 S 断开时电流表 A 的读数2〕当开关S闭合时电流表A的读数7.如图 6 所示，电源电压 U不变， R1=6Ω .1)当开关 S断开时电流表 A的示数为 1A, 求 R1两头的电压；2)当开关 S 闭合时电流表 A 的示数为 , 求 R2的电阻值。
(6V30Ω )8．如图 7 所示，定值电阻 R1和 R2串连，电源电压为 7V，电流表的示数为 , R 2的电功率为。
求 : 电阻 R2两头电压和电阻R1的电功率。
(5V 1W)9．如图 8 所示，电源电压为8V，且保持不变。
R1=4R2。
当开关S 断开时，电流表的示数为2A。
求： 1〕电阻 R1和 R2的阻值各为多少欧？(4 Ω 1 Ω )2〕当开关 S闭合时电阻 R1和 R2的电功率各为多大？(16W 64W)10．如图 9 所示，R1=6Ω，经过电阻R2的电流 I 2=,经过电阻R1和 R2的电流之比为 I 1： I 2=2：3。
初中物理中考复习：电学计算题(有答案)
1.如图所示。
灯泡R1的电阻为50Ω、额定功率为2.5W，滑动变阻器R2的最大电阻为200Ω，电源电压为10V 保持不变，闭合开关，移动滑动变阻器的滑片。
不考虑灯泡电阻随温度变化因素，求：（1）灯泡R1消耗的最大功率是多少？（2）电压表的读数变化范围是多少？2.如图所示，电源电压恒为18V,小灯泡L标有“6V 3W”字样，滑动变阻器R标有“100Ω1A”字样，电压表使用的量程为0～15V，电流表使用的量程为0～0.6A，R0为一定电阻；当闭合开关S、S1，断开S2时，灯泡L恰好正常发光；不计温度对灯丝电阻的影响。
求：（1）小灯泡L的电阻；（2）闭合开关S、S1，断开S2时，通电1min，电流通过定值电阻R0所做的功；（3）当闭合开关S、S2，断开S1时，在保证电表不超量程、灯泡L两端的电压不超额定电压的情况下，滑动变阻器R功率的变化范围。
3.（1）如图甲，n 个相同的电阻R 并联，其总电阻可以用一个等效电阻R′表示（如图乙），请根据并联电路中电流、电压的规律和欧姆定律推证：R′=1/nR ．（2）如图丙，A 、B 之间的电压U=220V ．通过导线为远处的M 、N 之间的用电器供电，由于距离很远，导线AM 和BN 的电阻不可忽略，它们的总电阻用图中的r 表示，r=4Ω．若M 、N 之间并联10个阻值为R=400Ω的相同电阻，求通过导线AM 的电流大小．（3）试分析说明：在图丙的电路中，M 、N 之间并联的用电器越多，每一个用电器的实际功率越小．4.如图是家庭常用的电热水壶，其铭牌数据如表所示．若加热电阻的阻值不随温度变化而改变，且此时的 大气压为1标准大气压．则：（1）电热水壶正常工作时，其加热电阻的阻值是多少欧姆？（2）装满水后，壶中水的质量是多少千克？（1L=1×10-3m 3）（3）将一满壶20℃的水在1标准大气压下烧开，需要吸收多少热量？[C 水=4.2×103J/（kg•℃）]（4）不考虑热量损失，烧开这壶水，需要多长时间？5.某物理兴趣小组的同学们为自己的房间设计了一种冬天取暖的电路模型。
(精校版)初中物理电学计算题经典练习-(含答案)

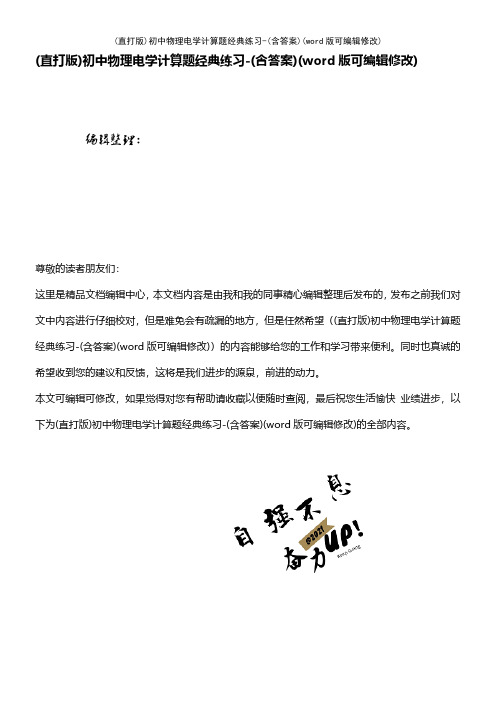

(直打版)初中物理电学计算题经典练习-(含答案)(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(直打版)初中物理电学计算题经典练习-(含答案)(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(直打版)初中物理电学计算题经典练习-(含答案)(word版可编辑修改)的全部内容。
物理电学计算经典练习1．如图1所示,已知R1=2Ω, R2=4Ω，U=12V；求：1）通过电阻R1的电流I1;2）电阻R2两端的电压U2。
(2A，8V)2．如图2所示，电流5A, R2=20Ω,通过R2的电流是0.3A，求：表示数为0。
1)电压表的示数；2)电阻R1=？（6V30Ω)3. 如图3所示,电源电压为8V，R1=4R2，电流表A的示数为0。
2A；求：电阻R1， R2各为多少欧？（200Ω50Ω）4。
如图4所示，电源电压U不变，当开关S闭合时，通过电阻R1的电流为3A。
当电路中开关S断开时，R1两端电压为5V，R2的电功率为10W.求：电源电压U及电阻R1和R2的阻值.(15V 5Ω 10Ω）5。
把阻值为300Ω的电阻R1接入电路中后，通过电阻R1的电流为40mA；把阻值为200Ω的电阻R2和R1串联接入同一电路中时；求：1）通过电阻R2的电流为多少？2）R2两端的电压为多少?3）5min内电流通过R2做功多少? （0.25A 0.75A）6。
如图5所示，电源电压恒为3V,知R1=12Ω, R2=6Ω。
求：1）当开关S断开时电流表A的读数2）当开关S闭合时电流表A的读数7。
如图6所示，电源电压U不变,R1=6Ω.1)当开关S断开时电流表A的示数为1A,求R1两端的电压；2)当开关S闭合时电流表A的示数为1.2A, 求R2的电阻值。
初三物理电学计算题练习题
初三物理电学计算题练习题1.电路中的功率计算问题描述：一个电路中的电流为3A，电压为220V，求该电路中的功率。
解析：根据功率的公式P=IV，其中P表示功率，I表示电流，V表示电压。
将数据代入公式，可得P=3A * 220V=660W。
2.电子的荷电量计算问题描述：假设一个金属中的电子数密度为8.5×10^28 m^-3，计算一个金属中电子的荷电量。
解析：电子的荷电量可以通过元电荷e计算得到，其中e=1.6×10^-19 C。
首先，我们需要知道一个金属中的电子总数。
根据电子数密度的定义，可以得到一个单位体积内的电子数。
然后，通过乘以金属的体积，即可得到金属中的电子总数。
最后，将电子总数乘以电子的荷电量，即可得到一个金属中电子的荷电量。
3.电阻的计算问题描述：在一个电路中，电压为12V，电流为2A，求电路中的电阻。
解析：根据欧姆定律U=IR，其中U表示电压，I表示电流，R表示电阻。
将已知数据代入公式，可得R=12V / 2A=6Ω。
4.并联电阻的计算问题描述：一个电路中有两个并联的电阻，分别为3Ω和6Ω，求总电阻。
解析：对于并联电路中的电阻，可以通过其倒数之和的倒数来计算。
即1/总电阻 = 1/电阻1 + 1/电阻2。
将已知数据代入公式，可得总电阻的倒数为1/总电阻= 1/3Ω + 1/6Ω = 1/2Ω。
然后，将总电阻的倒数求倒数，即可得到总电阻为2Ω。
5.串联电阻的计算问题描述：一个电路中有两个串联的电阻，分别为4Ω和5Ω，求总电阻。
解析：对于串联电路中的电阻，可以直接将其相加即可得到总电阻。
将已知数据代入公式，可得总电阻为4Ω + 5Ω = 9Ω。
6.电功率与电能的关系计算问题描述：一台电视机在使用2小时后消耗了4.5千瓦小时的电能，求该电视机的功率。
解析：功率和电能的关系可以通过公式P= E / t得到，其中P表示功率，E表示电能，t表示时间。
将已知数据代入公式，可得功率P=4.5千瓦小时 / 2小时=2.25千瓦。
初中物理电学计算题经典练习

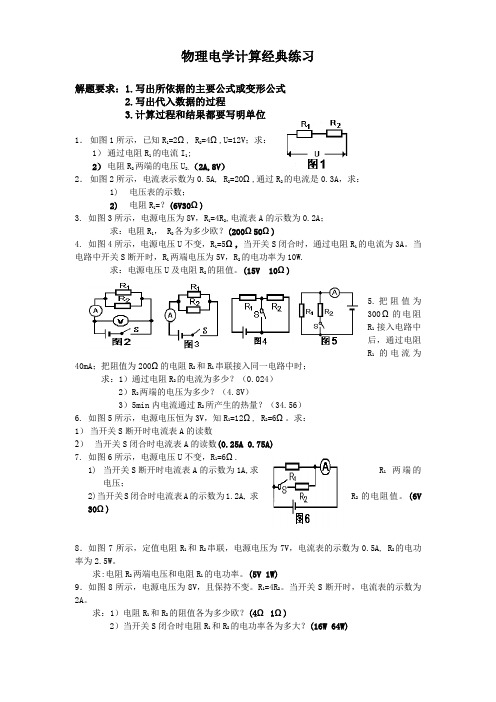

物理电学计算经典练习解题要求：1.写出所依据的主要公式或变形公式2.写出代入数据的过程3.计算过程和结果都要写明单位1．如图1所示，已知R1=2Ω, R2=4Ω,U=12V；求：1）通过电阻R1的电流I1;2）电阻R2两端的电压U2。
（2A,8V）2．如图2所示，电流表示数为0.5A, R2=20Ω,通过R2的电流是0.3A，求：1)电压表的示数；2)电阻R1=？(6V30Ω)3. 如图3所示，电源电压为8V，R1=4R2,电流表A的示数为0.2A；求：电阻R1， R2各为多少欧？(200Ω50Ω)4. 如图4所示，电源电压U不变，R1=5Ω，当开关S闭合时，通过电阻R1的电流为3A。
当电路中开关S断开时，R1两端电压为5V，R2的电功率为10W.求：电源电压U及电阻R2的阻值。
(15V 10Ω)5.把阻值为300Ω的电阻R1接入电路中后，通过电阻R1的电流为40mA；把阻值为200Ω的电阻R2和R1串联接入同一电路中时；求：1）通过电阻R2的电流为多少？（0.024）2）R2两端的电压为多少？（4.8V）3）5min内电流通过R2所产生的热量？（34.56）6. 如图5所示，电源电压恒为3V，知R1=12Ω, R2=6Ω。
求：1）当开关S断开时电流表A的读数2）当开关S闭合时电流表A的读数(0.25A 0.75A)7. 如图6所示，电源电压U不变，R1=6Ω.1)当开关S断开时电流表A的示数为1A,求R1两端的电压；2)当开关S闭合时电流表A的示数为1.2A,求R2的电阻值。
(6V30Ω)8．如图7所示，定值电阻R1和R2串联，电源电压为7V，电流表的示数为0.5A, R2的电功率为2.5W。
求:电阻R2两端电压和电阻R1的电功率。
(5V 1W)9．如图8所示，电源电压为8V，且保持不变。
R1=4R2。
当开关S断开时，电流表的示数为2A。
求：1）电阻R1和R2的阻值各为多少欧？(4Ω 1Ω)2）当开关S闭合时电阻R1和R2的电功率各为多大？(16W 64W)10．如图9所示，已知R1=6Ω，通过电阻R2的电流I2=0.5A, 通过电阻R1和R2的电流之比为I1： I2=2：3。
初中物理电学计算题经典练习(含答案)之欧阳术创编

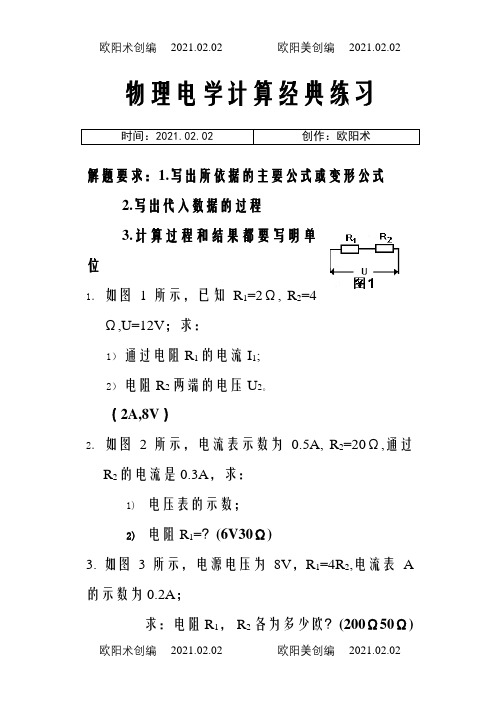

物理电学计算经典练习时间：2021.02.02 创作：欧阳术解题要求：1.写出所依据的主要公式或变形公式2.写出代入数据的过程3.计算过程和结果都要写明单位1．如图1所示，已知R1=2Ω, R2=4Ω,U=12V；求：1）通过电阻R1的电流I1;2）电阻R2两端的电压U2。
（2A,8V）2．如图2所示，电流表示数为0.5A, R2=20Ω,通过R2的电流是0.3A，求：1)电压表的示数；2)电阻R1=？(6V30Ω)3. 如图3所示，电源电压为8V，R1=4R2,电流表A 的示数为0.2A；求：电阻R1， R2各为多少欧？(200Ω50Ω)4. 如图4所示，电源电压U不变，当开关S闭合时，通过电阻R1的电流为3A。
当电路中开关S断开时，R1两端电压为5V，R2的电功率为10W.求：电源电压U及电阻R1和R2的阻值。
(15V 5Ω 10Ω)5.把阻值为300Ω的电阻R1接入电路中后，通过电阻R1的电流为40mA；把阻值为200Ω的电阻R2和R1串联接入同一电路中时；求：1）通过电阻R 2的电流为多少？2）R2两端的电压为多少？3）5min内电流通过R2做功多少？(0.25A0.75A)6. 如图5所示，电源电压恒为3V，知R1=12Ω, R2=6Ω。
求：1）当开关S断开时电流表A的读数2）当开关S闭合时电流表A的读数7. 如图6所示，电源电压U不变，R1=6Ω.1)当开关S断开时电流表A的示数为1A,求R1两端的电压；2)当开关S闭合时电流表A的示数为1.2A, 求R2的电阻值。
(6V 30Ω)8．如图7所示，定值电阻R1和R2串联，电源电压为7V，电流表的示数为0.5A, R2的电功率为2.5W。
求:电阻R2两端电压和电阻R1的电功率。
(5V 1W)9．如图8所示，电源电压为8V，且保持不变。
R1=4R2。
当开关S断开时，电流表的示数为2A。
求：1）电阻R1和R2的阻值各为多少欧？(4Ω1Ω)2）当开关S闭合时电阻R1和R2的电功率各为多大？(16W64W)10．如图9所示，已知R1=6Ω，通过电阻R2的电流I2=0.5A, 通过电阻R1和R2的电流之比为I1：I2=2：3。
初中物理电学计算题经典练习(含答案)之令狐文艳创作
物理电学计算经典练习令狐文艳解题要求：1.写出所依据的主要公式或变形公式2.写出代入数据的过程3.计算过程和结果都要写明单位1．如图1所示，已知R1=2Ω, R2=4Ω,U=12V；求：1）通过电阻R1的电流I1;2）电阻R2两端的电压U2。
（2A,8V）2．如图2所示，电流表示数为0.5A, R2=20Ω,通过R2的电流是0.3A，求：1)电压表的示数；2)电阻R1=？(6V30Ω)3. 如图3所示，电源电压为8V，R1=4R2,电流表A的示数为0.2A；求：电阻R1， R2各为多少欧？(200Ω50Ω)4. 如图4所示，电源电压U不变，当开关S闭合时，通过电阻R1的电流为3A。
当电路中开关S断开时，R1两端电压为5V，R2的电功率为10W.求：电源电压U及电阻R1和R2的阻值。
(15V 5Ω 10Ω)5.把阻值为300Ω的电阻R1接入电路中后，通过电阻R1的电流为40mA；把阻值为200Ω的电阻R2和R1串联接入同一电路中时；求：1）通过电阻R2的电流为多少？2）R2两端的电压为多少？3）5min内电流通过R2做功多少？(0.25A0.75A)6. 如图5所示，电源电压恒为3V，知R1=12Ω, R2=6Ω。
求：1）当开关S断开时电流表A的读数2）当开关S闭合时电流表A的读数7. 如图6所示，电源电压U不变，R1=6Ω.1)当开关S断开时电流表A的示数为1A,求R1两端的电压；2)当开关S闭合时电流表A的示数为1.2A,求R2的电阻值。
(6V 30Ω)8．如图7所示，定值电阻R1和R2串联，电源电压为7V，电流表的示数为0.5A, R2的电功率为2.5W。
求:电阻R2两端电压和电阻R1的电功率。
(5V 1W)9．如图8所示，电源电压为8V，且保持不变。
R1=4R2。
当开关S断开时，电流表的示数为2A。
求：1）电阻R1和R2的阻值各为多少欧？(4Ω 1Ω)2）当开关S闭合时电阻R1和R2的电功率各为多大？(16W 64W)10．如图9所示，已知R1=6Ω，通过电阻R2的电流I2=0.5A, 通过电阻R1和R2的电流之比为I1： I2=2：3。
初中物理电学计算题(含答案)
初中电学计算题1、如图所示的电路中，电阻R1的阻值为10Ω。
闭合电键S，电流表A1的示数为0.3A，电流表A的示数为0.5A.求(1)通过电阻R2的电流.(2)电源电压.(3)电阻R2的阻值2、如图所示，小灯泡标有“2.5V”字样，闭合开关S后，灯泡L正常发光，电流表、电压表的示数分别为0.14A和6V.试求（1）电阻R的阻值是多少？（2）灯泡L消耗的电功率是多少？3、把一个标有“220V 40W”灯泡接在电压为110V电源上使用，该灯泡的额定状态下的电阻、额定电流、额定功率、实际状态下的电阻、电流、实际功率分别是多少？4、标有“6V,6W”和“3V,6W”的两只灯泡串联接在电源上，有一只灯泡正常发光，而另一只较暗，分析：（1）电源电压（2）两灯泡消耗的实际功率分别是多少？（3）两灯泡哪只较亮？5、两电阻串联在电路中，其R1=4Ω，R2=6Ω，电源电压10V，那么在1min时间内电流通过各电阻产生的热量是多少？总共产生了多少热量？6、一台电动机线圈电阻0.3Ω，接在12V的电路上时，通过电动机的电流为0.5A，在5min内电流做功及电流产生的热量分别多大？7、一台接在220V电压的电路中正常工作的电风扇，通过风扇电动机的电流为0.455A，测得风扇电动机线圈电阻为5Ω，试求（1）电风扇的输入功率多大？（2）电风扇每分钟消耗电能多少？（3）风扇的电动机每分钟产生的电热多少？产生机械能多少？8、小欣家的电冰箱功率是0.2kW。
双休日全家外出的两整天里，只有电冰箱在自动间歇工作。
这两天前后，电能表示数如图所示。
则这两天时间内，电冰箱消耗的电能是多少？实际工作时间是多长？9、如图所示，已知电阻R1=10Ω，R2=20Ω，电源电压U=6V．试根据下列要求进行求解：（1）当开关S1、S2都断开，S3闭合时，求电流表的示数和R1的电压；（2）当S1、S2都闭合，S3断开时，求电流表示数；（3）开关处于何种情况下，电流表会烧坏？10、在伏安法测电阻的实验中，电压表的示数为4.8V，电流表的示数为0.5A。
人教版初三物理全册初中物理电学计算题经典练习
物理电学计算经典练习解题要求：1.写出所依据的主要公式或变形公式2. 写出代入数据的过程3. 计算过程和结果都要写明单位1. 如图 1 所示，已知 R=2Q , R 2=4Q ,U=12V ;求:1) 通过电阻R i 的电流I i ； 2) 电阻F 2两端的电压 U 。
(2A,8V )2. 如图2所示，电流表示数为 0.5A, R 2=20 Q ,通过艮的电流是0.3A ，求：1) 电压表的示数； 2)电阻 R=? (6V30 Q )3. 如图3所示，电源电压为 8V, R=4Ra,电流表A 的示数为0.2A ;求：电阻 R 1, R 2各为多少欧？ (200 Q 50 Q )4. 如图4所示，电源电压 U 不变，当开关 S 闭合时，通过电阻 R 的电流为3A 。
当电路中开关 S 断开时，R 1 两端电压为5V, R 2的电功率为10W.求：电源电压 U 及电阻R 1和R ＞的阻值。
(15V 5 Q 10 Q )求：1)通过电阻Ra 的电流为多少？2) R 2两端的电压为多少？ 3) 5min 内电流通过 艮做功多少？6. 如图5所示，电源电压恒为 3V,知R=12Q , R 2=6Q 。
求: 1) 当开关S 断开时电流表A 的读数 2)当开关S 闭合时电流表 A 的读数7. 如图6所示，电源电压 U 不变，R=6Q .1) 当开关S 断开时电流表 A 的示数为1A,求R 1两端的电压； 2) 当开关S 闭合时电流表 A 的示数为1.2A,求R z 的电阻值。
(6V 30 Q )&如图7所示，定值电阻 R 1和艮串联，电源电压为 7V ,电流表的示数为 0.5A, R 2的电功率为2.5W 。
求：电阻R ＞两端电压和电阻 Ri 的电功率。
(5V 1W)9•如图8所示，电源电压为 8V,且保持不变。
R=4F 2。
当开关S 断开时，电流表的示数为 2A 。
(0.25A 0.75A)Ri5.把阻值为300 Q 的电阻R 接 入电路中后，通过电阻R 1的电流为40mA 把阻值为 200 Q 的 电阻Ra 和R 串联接入同一电路 中时；團510.如图9所示，已知 R=6Q ，通过电阻 R 2的电流l 2=0.5A,通过电阻R 和艮 的电流之比为丨1： I 2=2： 3。
初中物理电学计算题经典练习及部分中考电学计算题
物理电学计算经典练习解题要求：1.写出所依据的主要公式或变形公式2.写出代入数据的过程3.计算过程和结果都要写明单位1．如图1所示，已知R1=2Ω, R2=4Ω,U=12V；求：1）通过电阻R1的电流I1;2）电阻R2两端的电压U2。
（2A,8V）2．如图2所示，电流表示数为0.5A, R2=20Ω,通过R2的电流是0.3A，求：1)电压表的示数；2)电阻R1=？(6V30Ω)3. 如图3所示，电源电压为8V，R1=4R2,电流表A的示数为0.2A；求：电阻R1， R2各为多少欧？(200Ω50Ω)4. 如图4所示，电源电压U不变，当开关S闭合时，通过电阻R1的电流为3A。
当电路中开关S断开时，R1两端电压为5V，R2的电功率为10W.求：电源电压U及电阻R1和R2的阻值。
(15V 5Ω 10Ω)5.把阻值为300Ω的电阻R1接入电路中后，通过电阻R1的电流为40mA；把阻值为200Ω的电阻R2和R1串联接入同一电路中时；求：1）通过电阻R2的电流为多少？2）R2两端的电压为多少？3）5min内电流通过R2做功多少？(0.25A 0.75A)6. 如图5所示，电源电压恒为3V，知R1=12Ω,R2=6Ω。
求：1）当开关S断开时电流表A的读数2）当开关S闭合时电流表A的读数7. 如图6所示，电源电压U不变，R1=6Ω.1)当开关S断开时电流表A的示数为1A,求R1两端的电压；2)当开关S闭合时电流表A的示数为1.2A,求R2的电阻值。
(6V 30Ω)8．如图7所示，定值电阻R1和R2串联，电源电压为7V，电流表的示数为0.5A, R2的电功率为2.5W。
求:电阻R2两端电压和电阻R1的电功率。
(5V 1W)9．如图8所示，电源电压为8V，且保持不变。
R1=4R2。
当开关S断开时，电流表的示数为2A。
求：1）电阻R1和R2的阻值各为多少欧？(4Ω 1Ω)2）当开关S闭合时电阻R1和R2的电功率各为多大？(16W 64W)10．如图9所示，已知R1=6Ω，通过电阻R2的电流I2=0.5A, 通过电阻R1和R2的电流之比为I1： I2=2：3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物理电学计算经典练习
解题要求：1.写出所依据的主要公式或变形公式
2.写出代入数据的过程
3.计算过程和结果都要写明单位
1．如图1所示，已知R1=2Ω, R2=4Ω,U=12V；求：
(1)、通过电阻R1的电流I1;（2）电阻R2两端的电压U2。
2.如图2所示，电流表示数为0.5A, R2=20Ω,通过R2的电流是0.3A，求：
（1）电压表的示数；（2）电阻R1=？
3. 如图3所示，电源电压为8V，R1=4R2,电流表A的示数为0.2A；
求：电阻R1， R2各为多少欧？
4. 如图4所示，电源电压U不变，当开关S闭合时，通过电阻R1的电流为
3A。
当电路中开关S断开时，R1两端电压为5V，R2的电功率为10W.
求：电源电压U及电阻R1和R2的阻值。
5.把阻值为300Ω的电阻R1接入电路中后，通过电阻R1的电流为40mA；把阻值为200Ω的电阻R2和R1串联接入同一电路中时；
求：1）通过电阻R2的电流为多少？2）R2两端的电压为多少？3）5min内电流通过R2做功多少？
6.如图5所示，电源电压恒为3V，知R1=12Ω, R2=6Ω。
求：
1）当开关S断开时电流表A的读数 (2) 当开关S闭合时电流表A的读数7.如图6所示，电源电压U不变，R1=6Ω.
1)当开关S断开时电流表A的示数为1A,求R1两端的电压；
2)当开关S闭合时电流表A的示数为1.2A,求R2的电阻值。
8．如图7所示，定值电阻R1和R2串联，电源电压为7V，电流表
的示数为0.5A, R2的电功率为2.5W。
求:电阻R2两端电压和电阻R1的电功率。
9．如图8所示，电源电压为8V，且保持不变。
R1=4R2。
当开关
S断开时，电流表的示数为2A。
求：1）电阻R1和R2的阻值各为多少欧？
2）当开关S闭合时电阻R1和R2的电功率各为多大？
10．如图11所示，当灯正常发光时，求：1）通过灯泡的电流是多少？2）电流表的示数是多少？
11.如图16所示，已知：R1=6Ω，S闭合时R2中的电流为3A,它此
时消耗的功率是36W。
求：电源电压U和电阻R1的功率各为多大？
12. 如图17所示，R1为定值电阻，R2为滑动变阻器，电源电压U 不变。
当滑动变阻器的滑片P滑到a端和b端时，R1消耗的功率之比为9：1；且滑片P滑到a端时，电流表示数为6A, 滑片P滑到
b端时,电压表的示数为8V。
求：电阻R1和R2阻值各为多少？电源电压多大？
13. 如图18所示，电源电压不变，调节滑动变阻器，使电压表读数为10V，
滑动变阻器消耗的电功率为10W; 调节滑动变阻器到另一位置时，电压表
读数为5V，滑动变阻器消耗的电功率为7.5W;求：电源电压和定值电阻
R0的大小。
14．一个电热器接在电压为220V的电源上，电热器的电功率为25W;在使用时，发现它产生热太快，需要将它功率变为16W。
如果电源电压不变，且电热器的电阻不随温度变化，求：1）应给电热器串联一个阻值多大的电阻R? 2)改装后电阻R消耗的电功率有多大？
15．如图23所示，R0=5Ω。
当滑动变阻器R的滑片P由某一位置滑到另一个
位置时，电压表的示数由4V变为8V,并且滑动变阻器前后两次消耗
的功率之比为25：1。
求：1）电源电压为多大？2）当滑动变阻器R的滑
片在这两个位置时，分别使用的阻值为多大？
16．如图26所示，电源电压保持不变，S1和S2是两个可以同时断开或
同时闭合的联动开关。
已知：R1=12Ω，当两个开关同时处于某一工作
状态（断开或闭合）时，R3的功率Ｐ3=2.25W;当两个开关同时处于另
一工作状态时，电流表的示数为2A,此时的功率Ｐ2为12W。
求：电源电
压和R2、R3的阻值各为多少？
17．小明家有一电热水壶，铭牌如下表所示，现他在壶中装上
3L20℃的水[C水=4.2×103J/（Kg•℃）]。
求：
（1）壶中所装水的质量？
（2）在额定电压下烧开这些水需要多少分钟？
（3）若在用电高峰期，电热水壶的实际电压为额定电压的90%，
则此时该热水壶的实际电功率为多少？18．下表是安吉尔牌饮水机的主要技术参数,请根据表中的参数
计算下列有关问题
（1）如果只闭合加热开关,该饮水机正常工作时的电流是多少？
（2）如果引水机里的水的初温是20℃，加热1小时，可使5L
的水升高到90℃，则
①这些水需要吸收多少热量？[C水=4.2×103J/（Kg•℃）]
②按这种情况计算饮水机正常工作时的加热效率是多大？
19．有两档功率的电饭锅，铭牌上附有电路图，并标出高档功率是1Kw，
低档功率标出的数值已模糊不清，现闭合S1、断开S2，测得R1上的功
率为90W，则电饭锅的低档功率值可能是多少？（电源电压不变）
20.小明关闭其他所有用电器，只让电暖器工作，观察电能表铝盘在5min内转了250r，同时看到电能表上标有2000r/Kw.h的字样，则小明家的电暖器此时消耗的电能，电暖气的实际功率是多少？
21．经过观察发现电暖器上标有“220V 1500W”字样，小明关闭其他用电器只让电暖器工作，经过观察发现电暖器工作10min电能表的铝盘转125r，电暖器的实际功率为____W，两端的实际电压为____V。
已知电能表上标有2000r/kW.h的字样
2。
