2019高考物理命题潜规则解密：专项03运动图像
专题1.3 运动图像的理解和运用(解析版)
高考物理备考微专题精准突破专题1.3运动图像的理解和运用【专题诠释】1.x -t 图像(1)物理意义：反映了物体做直线运动的位移随时间变化的规律.(2)图线斜率的意义①图线上某点切线的斜率的大小表示物体速度的大小.②切线斜率的正负表示物体速度的方向.2.v -t 图像(1)物理意义：反映了做直线运动的物体的速度随时间变化的规律.(2)图线斜率的意义①图线上某点切线的斜率的大小表示物体加速度的大小.②图线上某点切线的斜率的正负表示物体加速度的方向3.a -t 图像(1)物理意义：反映了做直线运动的物体的加速度随时间变化的规律.(2)图象斜率的意义：图线上某点切线的斜率表示该点加速度的变化率.(3)包围面积的意义：图象和时间轴所围的面积，表示物体的速度变化量【高考引领】【2019·浙江选考】一辆汽车沿平直道路行驶，其v –t 图象如图所示。
在t =0到t =40s 这段时间内，汽车的位移是（）A ．0B ．30mC ．750mD ．1200m【命题立意】考察v -t 图像面积的物理意义。
【答案】C【解析】在v –t 图像中图线与时间轴围成的面积表示位移，故在40s 内的位移为()()1104030m 750m 2x =⨯+⨯=，C 正确。
【2018·新课标全国II卷】甲、乙两汽车同一条平直公路上同向运动，其速度–时间图象分别如图中甲、乙两条曲线所示。
已知两车在t2时刻并排行驶，下列说法正确的是（）A．两车在t1时刻也并排行驶B．t1时刻甲车在后，乙车在前C．甲车的加速度大小先增大后减小D．乙车的加速度大小先减小后增大【命题立意】考察利用v-t图像分析追击相遇问题【答案】BD【解析】v–t图象中图象包围的面积代表运动走过的位移，两车在t2时刻并排行驶，利用逆向思维并借助于面积可知在t1时刻甲车在后，乙车在前，故A错误，B正确；图象的斜率表示加速度，所以甲的加速度先减小后增大，乙的加速度也是先减小后增大，故C错D正确。
2019高考物理命题潜规则解密：专项15万有引力定律与天体运动
2019高考物理命题潜规则解密：专项15万有引力定律与天体运动动规那么验证：2018年新课标理综第21题、2017上海物理第24题、2017北京理综第16题、2017重庆理综第21题、2017四川理综卷第17题、2017新课标理综第14题、2017全国新课标卷第20题、2007上海物理第15题、2017全国理综1第25题命题规律：万有引力和天体运动是高中物理重要的知识点，是高考考查的重点，高考命题常以新情境来考查，而且经常与其他知识综合出题，难度中等。
命题分析考查方式一万有引力定律【命题分析】宇宙间的一切物体都是相互吸引的，引力的大小跟它们的质量的乘积成正比，跟它们之间距离的二次方成反比。
万有引力适用于可以看作质点的物体之间的相互作用，质量分布均匀的球体可以视为质量集中于球心的质点。
万有引力定律是自然界普适定律之一。
万有引力是高考热点和重点之一，高考对万有引力考查难度中等。
典例1.〔2018年新课标理综第21题〕假设地球是一半径为R 、质量分布均匀的球体。
一矿井深度为D 。
质量分布均匀的球壳对壳内物体的引力为零。
矿井底部和地面处的重力加速度大小之比为 A.R d -1 B.R d +1 C.2)(R d R - D.2)(d R R -典例2、〔2017上海物理第24题〕如图，三个质点A 、B 、C 质量分别为M1、M2、M 〔M 》》M1，M 》》M2〕.在C 的万有引力作用下，A 、B 在同一平面内绕C 沿逆时针方向做匀速圆周运动，轨道半径之比RA ：RB ＝1：4，那么它们的周期之比TA ：TB ＝＿＿＿＿＿＿；从图示位置开始，在B 运动一周的过程中，A 、B 、C 共线了＿＿＿＿次。
考查方式二天体自转【命题分析】天体的自转角速度不能太大，否那么天体将解体。
高考对天体自转的考查难度中等。
典例3、〔2017北京理综第16题〕一物体静置在平均密度为ρ的球形天体表面的赤道上。
万有引力常量为G，假设由于天体自转使物体对天体表面压力恰好为零，那么天体自转周期为A.124π3Gρ⎛⎫⎪⎝⎭ B.1234πGρ⎛⎫⎪⎝⎭ C.12πGρ⎛⎫⎪⎝⎭ D.123πGρ⎛⎫⎪⎝⎭考查方式三天体的运动【命题分析】研究天体的运动，当一个天体的质量远远大于另外天体的质量时，一般认为中心天体是不动的，环绕天体以中心天体的球心为圆心做匀速圆周运动，环绕天体只受到中心天体的万有引力作用，这个引力提供环绕天体做圆周运动的向心力。

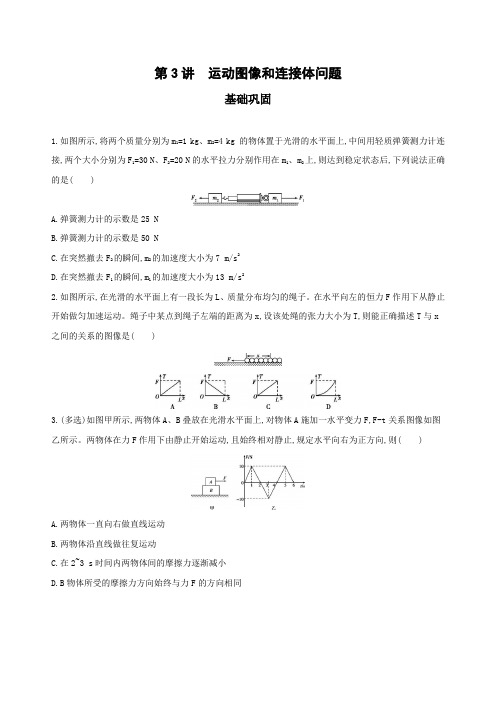

2019版高考物理(北京专用)一轮作业：16_第3讲 运动图像和连接体问题
第3讲运动图像和连接体问题基础巩固1.如图所示,将两个质量分别为m1=1 kg、m2=4 kg 的物体置于光滑的水平面上,中间用轻质弹簧测力计连接,两个大小分别为F1=30 N、F2=20 N的水平拉力分别作用在m1、m2上,则达到稳定状态后,下列说法正确的是( )A.弹簧测力计的示数是25 NB.弹簧测力计的示数是50 NC.在突然撤去F2的瞬间,m2的加速度大小为7 m/s2D.在突然撤去F1的瞬间,m1的加速度大小为13 m/s22.如图所示,在光滑的水平面上有一段长为L、质量分布均匀的绳子。
在水平向左的恒力F作用下从静止开始做匀加速运动。
绳子中某点到绳子左端的距离为x,设该处绳的张力大小为T,则能正确描述T与x 之间的关系的图像是( )3.(多选)如图甲所示,两物体A、B叠放在光滑水平面上,对物体A施加一水平变力F,F-t关系图像如图乙所示。
两物体在力F作用下由静止开始运动,且始终相对静止,规定水平向右为正方向,则( )A.两物体一直向右做直线运动B.两物体沿直线做往复运动C.在2~3 s时间内两物体间的摩擦力逐渐减小D.B物体所受的摩擦力方向始终与力F的方向相同4.倾角为θ=45°、外表面光滑的楔形滑块M放在水平面AB上,滑块M的顶端O处固定一细线,细线的另kg,当滑块M以a=2g的加速度向右运动时,则细线拉力的大小为一端拴一小球,已知小球的质量为m=√55(取g=10 m/s2)( )A.10 NB.5 NC.√5 ND.√10 N5.(2016北京朝阳期中,18)1966年曾在地球的上空完成了以牛顿第二定律为基础的测定质量的实验,这次实验的目的是要发展一种技术,找出测定轨道中人造天体质量的方法。
实验时,用双子星号宇宙飞船(m1)去接触正在轨道上运行的火箭组(m2)(后者的发动机已熄火)。
接触以后,开动双子星号飞船的推进器,使飞船和火箭组共同加速(如图所示)。
推进器的平均推力F等于895 N,推进器开动时间为7 s,测出飞船和火箭组的速度变化是0.91 m/s。
专题03 牛顿运动定律 (解析版)--高考物理5年真题分项汇编(2019-2023)
专题03牛顿运动定律--高中物理一、单选题1．（2023·全国·统考高考真题）一同学将排球自O点垫起，排球竖直向上运动，随后下落回到O点。
设排球在运动过程中所受空气阻力大小和速度大小成正比。
则该排球（）A．上升时间等于下落时间B．被垫起后瞬间的速度最大C．达到最高点时加速度为零D．下落过程中做匀加速运动【答案】B【详解】A．上升过程和下降过程的位移大小相同，上升过程的末状态和下降过程的初状态速度均为零。
对排球受力分析，上升过程的重力和阻力方向相同，下降过程中重力和阻力方向相反，根据牛顿第二定律可知，上升过程中任意位置的加速度比下降过程中对应位置的加速度大，则上升过程的平均加速度较大。
由位移与时间关系可知，上升时间比下落时间短，A错误；B．上升过程排球做减速运动，下降过程排球做加速运动。
在整个过程中空气阻力一直做负功，小球机械能一直在减小，下降过程中的最低点的速度小于上升过程的最低点的速度，故排球被垫起时的速度最大，B正确；C．达到最高点速度为零，空气阻力为零，此刻排球重力提供加速度不为零，C错误；D．下落过程中，排球速度在变，所受空气阻力在变，故排球所受的合外力在变化，排球在下落过程中做变加速运动，D错误。
故选B。
2．（2023·北京·统考高考真题）如图所示，在光滑水平地面上，两相同物块用细线相连，两物块质量均为1kg，细线能承受的最大拉力为2N。
若在水平拉力F作用下，两物块一起向右做匀加速直线运动。
则F的最大值为（）A．1N B．2N C．4N D．5N【答案】C【详解】对两物块整体做受力分析有F=2ma再对于后面的物块有F Tmax=2N联立解得F=4N故选C。
3．（2023·浙江·统考高考真题）在足球运动中，足球入网如图所示，则（）A．踢香蕉球时足球可视为质点B．足球在飞行和触网时惯性不变C．足球在飞行时受到脚的作用力和重力D．触网时足球对网的力大于网对足球的力【答案】B【详解】A．在研究如何踢出“香蕉球”时，需要考虑踢在足球上的位置与角度，所以不可以把足球看作质点，故A错误；B．惯性只与质量有关，足球在飞行和触网时质量不变，则惯性不变，故B正确；C．足球在飞行时脚已经离开足球，故在忽略空气阻力的情况下只受重力，故C错误；D．触网时足球对网的力与网对足球的力是相互作用力，大小相等，故D错误。
2019高考物理命题潜规则解密：专项41带电粒子在复合场中的运动
2019高考物理命题潜规则解密：专项41带电粒子在复合场中的运动电场磁场和重力场的复合场中的运动规那么验证：2018年海南物理第2题、2018年江苏物理第15题、2018·重庆理综第24题、2018年浙江理综第24题、2017安徽理综卷第23题、2017福建理综卷第22题、2017四川理综卷第25题命题规律：带电粒子在复合场中的运动是电学的重要题型，是高考考查的重点和热点，带电粒子在复合场中的运动常常以压轴题出现，难度大、分值高、区分度大。
【命题分析】带电粒子在电场磁场的复合场中的运动，变化灵活，情景新颖，是高考热点，一般作为计算题，分值较高，难度中等。
典例1.〔2018年海南物理第2题〕如图，在两水平极板间存在匀强电场和匀强磁场，电场方向竖直向下，磁场方向垂直于纸面向里。
一带电粒子以某一速度沿水平直线通过两极板。
假设不计重力，以下四个物理量中哪一个改变时，粒子运动轨迹不会改变？典例2（16分）〔2018年江苏物理第15题〕如下图，待测区域中存在匀强电场和匀强磁场，根据带电粒子射入时的受力情况可推测其电场和磁场。
图中装置由加速器和平移器组成，平移器由两对水平放置、相距为L的相同平行金属板构成，极板长度为L、间距为D，两对极板间偏转电压大小相等、电场方向相反。
质量为M、电荷量为＋Q的粒子经加速电压U0加速后，水平射入偏转电压为U1的平移器，最终从A点水平射入待测区域。
不考虑粒子受到的重力。
.（1）求粒子射出平移器时的速度大小V1；（2）当加速电压变为4U0时，欲使粒子仍从A点射入待测区域，求此时的偏转电压U；（3）粒子以不同速度水平向右射入待测区域，刚进入时的受力大小均为F.现取水平向右为X轴正方向，，建立如下图的直角坐标系OXYZ.。
保持加速电压为U0不变，，移动装置使粒子沿不同的坐标轴方向射入待测区域，，粒子刚射入时的受力大小如下表所示.请推测该区域中电场强度和磁感应强度的大小及可能的方向.。

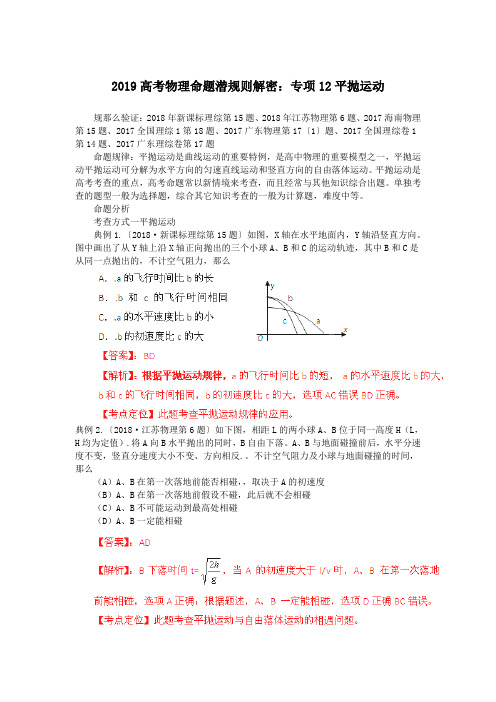

2019高考物理命题潜规则解密：专项12平抛运动
2019高考物理命题潜规则解密：专项12平抛运动规那么验证：2018年新课标理综第15题、2018年江苏物理第6题、2017海南物理第15题、2017全国理综1第18题、2017广东物理第17〔1〕题、2017全国理综卷1第14题、2017广东理综卷第17题命题规律：平抛运动是曲线运动的重要特例，是高中物理的重要模型之一，平抛运动平抛运动可分解为水平方向的匀速直线运动和竖直方向的自由落体运动。
平抛运动是高考考查的重点，高考命题常以新情境来考查，而且经常与其他知识综合出题。
单独考查的题型一般为选择题，综合其它知识考查的一般为计算题，难度中等。
命题分析考查方式一平抛运动典例1.〔2018·新课标理综第15题〕如图，X轴在水平地面内，Y轴沿竖直方向。
图中画出了从Y轴上沿X轴正向抛出的三个小球A、B和C的运动轨迹，其中B和C是从同一点抛出的，不计空气阻力，那么典例2.〔2018·江苏物理第6题〕如下图，相距L的两小球A、B位于同一高度H（L，H均为定值）.将A向B水平抛出的同时，B自由下落。
A、B与地面碰撞前后，水平分速度不变，竖直分速度大小不变、方向相反.。
不计空气阻力及小球与地面碰撞的时间，那么（A）A、B在第一次落地前能否相碰，，取决于A的初速度（B）A、B在第一次落地前假设不碰，此后就不会相碰（C）A、B不可能运动到最高处相碰（D）A、B一定能相碰考查方式二半圆上的平抛运动【命题分析】平抛运动的特点是初速度沿水平方向且只受竖直方向的重力作用。
平抛运动分解为水平方向的匀速直线运动〔S＝V0T〕和竖直方向的自由落体运动〔H＝错误！未找到引用源。
GT2〕。
平抛运动物体的速度改变量ΔV＝GΔT的方向总是竖直向下，且相等时间内速度改变量总是相等的。
平抛物体的初速度V0、瞬时速度V和竖直分速度V⊥〔V⊥＝GT＝错误！未找到引用源。
〕任意时刻都构成矢量三角形。
高考对半圆上的平抛运动的考查难度中等。
【三年高考两年模拟】2019年高考物理新课标一轮复习习题：第1章 第3讲 运动图像
第3讲运动图像A组基础题组1.(2016广西柳州一中月考)某同学为研究物体运动情况,绘制了物体运动的x-t图像,如图所示。
图中纵坐标表示物体的位移x,横坐标表示时间t,由此可知该物体做( )A.匀速直线运动B.变速直线运动C.匀速曲线运动D.变速曲线运动2.(2016广西桂林十八中月考)一质点沿x轴做直线运动,其v-t图像如图所示。
质点在t=0时位于x=3 m处,开始沿x轴正方向运动。
当t=7 s时,质点在轴上的位置坐标为( )A.x=3.5 mB.x=6.5 mC.x=9 mD.x=11.5 m3.(多选)图中为甲、乙、丙三个军事小分队进行军事行动的运动图像,下列说法正确的是( )A.甲、丙两个分队的运动路线为曲线,乙分队的运动路线为直线B.甲、乙、丙三个分队的位移相等C.甲、乙、丙三个分队的平均速度相等D.甲、乙、丙三个分队运动的路程相等4.(2015湖北宜昌第一次调研,17)一定质量的小球自t=0时刻从水平地面上方某处自由下落,小球与地面碰后反向弹回,不计空气阻力,也不计小球与地面碰撞的时间,小球距地面的高度h与运动时间t的关系如图所示,取g=10 m/s2。
则下列说法正确的是( )A.小球第一次与地面碰撞前的最大速度为15 m/sB.小球第一次与地面碰撞后的最大速度为12 m/sC.小球在4~5 s内走过的路程为2.5 mD.小球将在t=6 s时与地面发生第四次碰撞5.(2015湖北重点中学联考)一物体由静止开始沿直线运动,其加速度随时间变化的规律如图所示,取物体开始运动的方向为正方向,则下列关于物体运动的v-t图像正确的是( )6.(2015湖北重点中学第二次联考,15)在一次空军演习的任务中,某士兵从悬停飞机上无初速跳下,下落4 s速度达到 30 m/s时打开降落伞,开始做减速直线运动,在跳下14 s后以速度4 m/s 着地,他的速度图像如图所示,下列说法正确的是( )A.该士兵是在下落80 m时打开降落伞的B.该士兵开伞时离地面的高度等于170 mC.该士兵开伞时离地面的高度大于170 mD.该士兵跳伞时的高度一定小于230 m7.(2015安徽皖南八校联考)一物体从某一行星表面竖直向上抛出(不计空气阻力)。
人教版物理高考复习：运动示意图和运动图像36张
1．[多选]汽车由静止开始从A点沿直线ABC先做匀加速直线运动，第4秒末通过B点时关闭发动机，再经 过6秒到达C点时停止，BC间的运动可视为匀减速直线运动，已知AC的长度为30 m，则下列说法正确的 是( ) A．通过B点时，速度是3 m/s B．通过B点时，速度是6 m/s C．AB的长度为12 m D．汽车在AB段和BC段的平均速度相同
[例1] 一个气球以4 m/s的速度匀速竖直上升，气球下面系着一个重物，当气球上升到下面的重物离地面217 m时，系重物的绳子断了，不计空气阻力，问从此时起，重物经过多长 时间落到地面？重物着地时的速度多大？(g取10 m/s2) 45 m达到最高点，落水时身体竖直，手先入水(在此过程中运动员水平方向的运动忽略不计)。 精编优质课PPT2020年人教版物理高考复习：运动示意图和运动图像 (共36张PPT)(获奖课件推荐下载) 2 km/h以下，如果按(2)中条件，此时行人横穿马路是否会发生事故？ C．AB的长度为12 m 精编优质课PPT2020年人教版物理高考复习：运动示意图和运动图像 (共36张PPT)(获奖课件推荐下载)
3
精编优质课PPT2020年人教版物理高考 复习： 运动示 意图和 运动图 像 (共36张PPT)(获奖课件推荐下载)
典例分析
[例2] 甲、乙两车在平直公路上比赛，某一时刻，乙车在甲车前方L1＝11 m处，乙车速度v乙＝60 m/s， 甲车速度v甲＝50 m/s，此时乙车离终点线尚有L2＝600 m，如图所示。若甲车加速运动，加速度a＝2 m/s2，乙车速度不变，不计车长。求： (1)经过多长时间甲、乙两车间距离最大，最大距离是多少。 (2)到达终点时甲车能否超过乙车。
精编优质课PPT2020年人教版物理高考 复习： 运动示 意图和 运动图 像 (共36张PPT)(获奖课件推荐下载)
高中物理系列讲座--运动图像专题研究(共45张PPT)
确;10 s～15 s汽车处于静止状态,汽车相对于
出发点的位移为30 m,所以A错误;15 s～25 s汽
车向反方向做匀速直线运动,速度为-1 m/s,所
以D错误,B正确.
例9、t=0时,甲、乙两汽车从相距70 km的两地开始 相向行驶,它们的v-t图象如图5所示.忽略汽车掉头所 需时间.下列对汽车运动状况的描述正确的是 ( BC) A.在第1小时末,乙车改变运动方向 B.在第2小时末,甲、乙两车相距10 km C.在前4小时内,乙车运动加速度的大小总比甲
解析 由v-t图象可以看出,小车的速度先增加, 后减小,最大速度约为0.8 m/s,故A、B均正确. 小车的位移为v-t图象与t轴所围的“面积”, x=85×0.1×1 m=8.5 m>8 m,C项正确,图线弯曲 表明小车速度变化不均匀,不表示小车做曲线运 动,故D项错误. 答案 D
例12.物体A、B在同一直线上做匀变速直线运动,它
利用x－t图象分析物体的运动
2. 图3－4所示是做直线运动的甲、乙两物体相对于同一 参考系的位移一时间(x－t)图象，下列说法错误的是( C )
图3－4
A．甲启动的时刻比乙早t1 s B．当t＝t2时，两物体相遇 C．当t＝t2时，两物体相距最远 D．当t＝t3时，两物体相距x0 m
注意截距含义
• 例3、甲、乙、丙三个物体从同一地点沿着一条
物体做（ C ） A、往复运动； B、匀速直线运动；
C、朝某一方向的直线运动；
D、匀变速直线运动。 活学活用
拓展
v
• 在上题速度图象中，将v—t图象转换为 a—t图象（或F合—t）图象。
a
O
t
注意图像的转换
例5、物体沿直线运动，在t 时间内通过的路程为s，它在中间 位置0.5 s处的速度为v1，在中间时刻0.5 t 处的速度为v2，则v1
2019届高考物理专题冲刺卷：直线运动的规律及运动图像
2019届高考物理专题冲刺卷：直线运动的规律及运动图像专题1、在光滑水平面上，有一个物体同时受到两个水平力F1与F2的作用，在第1 s内物体保持静止状态．若力F1与F2随时间的变化关系如图所示，则物体()A．在第2 s内做加速运动，加速度大小逐渐减小，速度逐渐增大B．在第3 s内做加速运动，加速度大小逐渐增大，速度逐渐增大C．在第4 s内做加速运动，加速度大小逐渐增大，速度逐渐增大D．在第5 s末速度为零，运动方向与F1方向相同【答案】：B2、某物体由静止开始做直线运动，物体所受合力F随时间t的变化图象如图所示，下列关于该物体运动情况的说法正确的是()A．物体在前8 s内始终向同一方向运动B．物体在8 s末离出发点最远C．物体在2～4 s内做匀减速直线运动D．物体在0～4 s和在4～8 s内的运动方向相反【答案】：CD3、物体A、B、C均静止在同一水平面上，它们的质量分别为m A、m B、m C，与水平面的动摩擦因数分别为μA、μB、μC，用平行于水平面的拉力F分别拉物体A、B、C，所得加速度a与拉力F的关系如图所示，A、B两直线平行，则以下关系正确的是()A． m A＜m B＜m C B． m A＜m B＝m CC．μA＝μB＝μC D．μA＜μB＝μC【答案】：D4、如图甲所示，物体原来静止在水平面上，用一水平力F拉物体，在F从0开始逐渐增大的过程中，物体先静止后又做变加速运动，其加速度a随外力F变化的图象如图乙所示．根据图乙中所标出的数据可计算出()A．物体的质量B．物体与水平面间的滑动摩擦力C．物体与水平面间的最大静摩擦力D．在F为14 N时，物体的速度最小【答案】：ABC5、物体放在光滑水平面上，在水平恒力F作用下由静止开始运动，经时间t通过的位移是x.如果水平恒力变为2F，物体仍由静止开始运动，经时间2t通过的位移是()A． x B．2x C．4x D．8x【答案】：D6、如图所示，一小车放在水平地面上，小车的底板上放一光滑的小球，小球通过两根轻弹簧与小车两壁相连．当小车匀速运动时，两弹簧L1、L2恰处于自然状态．当发现L1变长L2变短时，以下判断正确的是()A．小车可能正在向右做匀加速运动B．小车可能正在向右做匀减速运动C．小车可能正在向左做匀加速运动D．小车可能正在向左做匀减速运动【答案】：BC7、如图(1)所示，在粗糙的水平面上，物块A在水平向右的外力F的作用下做直线运动，其v－t图象如图(2)中实线所示．下列判断正确的是()A．在0～1 s内，外力F不断变化B．在1～3 s内，外力F的大小恒定C．在3～4 s内，外力F不断变化D．在3～4 s内，外力F的大小恒定【答案】：BC8、如图甲所示，劲度系数为k的轻弹簧竖直放置，下端固定在水平地面上，一质量为m的小球，从离弹簧上端高h处自由下落，接触弹簧后继续向下运动．若以小球开始下落的位置为原点，沿竖直向下建立一坐标轴Ox，小球的速度v随时间t变化的图象如图乙所示．其中OA段为直线，AB段是与OA相切于A点的曲线，BC是平滑的曲线，则关于A、B、C三点对应的x坐标及加速度大小，下列说法正确的是()A． x A＝h，a A＝0 B． x A＝h，a A＝gC． x B＝h＋，a B＝0 D． x C＝h＋，a C＝0【答案】：BC9、一个原来静止的物体，质量是7 kg，在14 N的恒力作用下开始运动，则5 s末的速度及5 s内通过的路程为()A．8 m/s25 m B．2 m/s25 m C．10 m/s25 m D．10 m/s12.5 m【答案】：C10、如图所示，质量为m的小球置于倾角为θ的斜面上，被一个竖直挡板挡住．现用一个水平力F拉斜面，使斜面在水平面上做加速度为a的匀加速直线运动，重力加速度为g；忽略一切摩擦，以下说法正确的是()A．斜面对小球的弹力为B．斜面和竖直挡板对小球弹力的合力为maC．若增大加速度a，斜面对小球的弹力一定增大D．若增大加速度a，竖直挡板对小球的弹力一定增大【答案】：AD11、如图a所示，在光滑水平面上叠放着甲、乙两物体．现对甲施加水平向右的拉力F，通过传感器可测得甲的加速度a随拉力F变化的关系如图b所示．已知重力加速度g＝10 m/s2，由图线可知()A．甲的质量是2 kgB．甲的质量是6 kgC．甲、乙之间的动摩擦因数是0.2D．甲、乙之间的动摩擦因数是0.6【答案】：BC12、某物体由静止开始做直线运动，物体所受合力F随时间t变化的图象如图所示，在0～8 s内，下列说法正确的是()A．0～2 s内物体做匀加速运动B．6～8 s内物体做加速度减小的加速运动C．物体在第4 s末离出发点最远，速率为最大D．物体在第8 s末速度和加速度都为零，且离出发点最远【答案】：D13、如图(a)，倾角为37°且足够长的固定斜面底端有一物块，在沿斜面向上的拉力F＝30 N作用下，物块开始沿斜面运动，0.5 s时撤去F，其运动的v－t图线如图(b)所示．取sin 37°＝0.6，cos 37°＝0.8，g＝10 m/s2，则可确定()A．物块的质量为2 kg B．物块与斜面间的动摩擦因数为0.5C．物块沿斜面向上滑行的最大距离为7.5 m D．物块回到斜面底端的时刻为2.74 s【答案】：BC14、如图所示，在水平地面上有一向右匀加速行驶的车，车在2 s的时间内速度由2 m/s增为6 m/s，车内用绳AB 与绳BC拴住一个小球，BC绳水平，AB绳与竖直方向夹角θ为37°，小球质量为0.8 kg，小球在车中位置始终未变(g取10 m/s2，sin 37°＝0.6，cos 37°＝0.8)．求：(1)小球对AB绳的拉力大小；(2)小球对BC绳的拉力大小．【答案】：(1)10 N(2)7.6 N15、如图所示，升降机中的斜面和竖直墙壁之间放一个质量为10 kg的光滑小球，斜面倾角θ＝30°，当升降机以a ＝5 m/s2的加速度加速竖直上升时，(g取10 m/s2)，求：(1)小球对斜面的压力；(2)小球对竖直墙壁的压力．【答案】：(1)100 N(2)50 N16、如图所示，水平恒力F＝20 N，把质量m＝0.6 kg的木块压在竖直墙上，木块离地面的高度H＝6 m．木块从静止开始向下做匀加速运动，经过2 s到达地面．求：(1)木块下滑的加速度a的大小；(2)木块与墙壁之间的动摩擦因数．(g取10 m/s2)【答案】：(1)3 m/s2(2)0.2117、如图甲所示，一质量为m＝1 kg的小物块静止在粗糙水平面上的A点，从t＝0时刻开始，物体在受如图乙所示规律变化的水平力F作用下向右运动，第3 s末物块运动到B点时速度刚好为零，第5 s末物块刚好回到A点，已知物块与粗糙水平面间的动摩擦因数μ＝0.2.(g取10 m/s2)则(1)前3秒内物块速度与加速度大小发生了什么变化；(定性说明大体变化即可)(2)AB间的距离为多少；(3)物块在0～3 s时间内的平均速度大小为多少；(4)物块在0～5 s时间内的最大速率为多少．【答案】：(1)小物块速度先增大后减小，加速度先减小后增大(2)4 m(3) 4/3m/s(4)4 m/s18、如图甲所示，质量为1.0 kg的物体置于固定斜面上，斜面的倾角θ＝30°，对物体施以平行于斜面向上的拉力F，经1.0 s后将拉力撤去，物体运动的 v－t图象如图乙( 设斜向上为正，g＝10 m/s2 )，试求：(1)拉力F的大小；(2)物块与斜面的动摩擦因数μ.(3)若现改用水平恒力F0推物体，物体以2.0 m/s2的加速度沿斜面加速向上运动，求F0的大小．【答案】：(1)19 N(2) (3)9.9 N。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2019高考物理命题潜规则解密：专项03运动图像
规那么验证：2018年上海物理第23题、2018年江苏物理第4题、2018年山东理综第16题、2018·安徽理综第22题、2017上海物理第18题、2017天津理综物理第3题、2017海南物理第8题、2017全国理综1第24题命题规律：高中物理研究的运动图象主要有位移图象、速度图象、加速度图象。
近年高考对运动图象考查重点主要是速度图象和加速度图象。
考查的题型可能为选择题或计算题，难度中等。
命题分析
考查方式一位移图像
【命题分析】考查位移图象的试题一般是给出位移图象，要求应用所学知识分析得出某时刻位移、速度、某段时间的平均速度。
【考查典例】
考查方式二速度图象
【命题分析】考查速度图象的试题一般是给出速度图象，要求应用所学知识分析判断相关结论是否正确。
速度图象的斜率表示加速度，速度图象与横轴所夹面积表示位移。
利用速度图象可以得出任意时刻的速度，根据图象斜率可以得出任意时刻的加速度，根据速度图象与横轴所夹面积表示位移可以得出任意一段时间的位移。
【考查典例】
典例2、〔2018·山东理综第16题〕将地面上静止的货物竖直向上吊起，货物由地面运动至最高点的过程中，v—t图像如下图。
以下判断正确的选项是
A、前3s内货物处于超重状态
B、最后2s内货物只受重力作用
C、前3s内与最后2s内货物的平
均速度相同
D、第3s末至第5s末的过程中，
货物的机械能守恒
典例3.〔2018·安徽理综第22题〕质量为0.1kg的弹性球从空中某高度由静止开始下落，该下落过程对应的v-t图象如下图。
球与水平地面相碰后离开地面时的速度大小为碰撞前的3/4。
该球受到的空气阻力大小
恒为f，取错误！未找到引用源。
=10m/s2,求：
〔1〕弹性球受到的空气阻力f的大小；
〔2〕弹性球第一次碰撞后反弹的高度h。
典例4〔2017上海物理第18题〕如图为质量相等的两个质点A、B在同一直线上运动的v-t图象，由图可知
A、在t时刻两个质点在同一位置
B、在t时刻两个质点速度相等
C、在0~t时间内质点B比质点A位移大
D、在0~t时间内合外力对两个质点做功相等
典例5、〔2017天津理综物理第3题〕质点做直线运动的v-t图象如下图，规定向右为正方向，那么该质点在前8s内平均速度的大小和方向分别为
A、0.25m/s向右
B、0.25m/s向左
C、1m/s向右
D、1m/s向左
典例6〔2017海南物理第8题〕一物体
自t=0时开始做直线运动，其速度图线
如下图。
以下选项正确的选项是
A.在0～6s内，物体离出发点最远为30m
B.在0～6s内，物体经过的路程为40m[
C.在0～4s内，物体的平均速率为
7.5m/s
D.5～6s内，物体所受的合外力做负功
考查方式三加速度图象
【命题分析】考查加速度图象的试题一般是给出速度图象，要求应用所学知识画出速度图象或求出相关物理量。
加速度图象是高考考查重点之一。
加速度图象与横轴所夹面积表示速度变化量。
【考查典例】
典例7〔2018·江苏物理第4题〕将一只皮球竖直向上抛出，皮球运动时受到空气阻力的大小与速度的大小成正比。
以下描绘皮球在上升过程中加速度大小a 与时间t关系的图象，可能正确的选项是
典例8.〔2017全国理综1第24题〕汽车由静止开始在
平直的公路上行驶，0~60s内汽车的加速度随时间变化
的图线如下图。
〔1〕画出汽车在0~60s内的v-t图线；
〔2〕求这60s内汽车行驶的路程。
【2018模拟题精选训练】
1、〔2018上海普陀质检〕甲、乙两位同学进行百米赛跑，假如把他们的运动近似当作匀速直线运动来处理，他们同时从起跑线起跑，经过一段时间后他们的位置如图Ⅰ所示，在图Ⅱ中分别作出在这段时间内两人运动的位移s、速度v与时间t的关系图像，正确的选项是〔〕
1.答案：B解析：由图Ⅰ可知，在相同时间内乙的位移大于甲，说明乙的速度大于甲，选项B正确ACD错误。
2.〔2018湖北孝感一模〕甲、乙两车同时由同一地点沿同一方向做直线运动，它们的位移一时间图像如图2所示，甲车图像为过坐标原点的倾斜直线，乙车图像为顶点在坐标原点的拋物线，那么以下说法正确的选项是
A. 甲、乙之间的距离先增大、后减小，然后再增大
B. 0~t1时间段内，乙的平均速度大于甲的平均速度
C. t1时刻，乙的速度等于甲的速度的2倍
D. 0~t1时间段内,，t1/2时刻甲乙距离最大
3、〔2018年2月深圳第一次调研〕一辆汽车运动的v-t图象如图，那么汽车在0～2s内和2s～3s内相比
4、〔2018江苏三市联考〕一质点自x轴原点出发，沿正方向以加速度a加速，
时间速度变为v0，接着以-a加速度运动，当速度变为-v0/2时，加速度又经过t
变为a，直至速度变为v0/4时，加速度再变为-a，直至速度变为-v0/8……，其v-t图象如下图，那么以下说法中正确的选项是
A、质点一直沿x轴正方向运动
5、〔2018福建六校联考〕如下图，为一质点做直线运动的速度—时间图象，以下说法错误的选项是：()
A、整个过程中，CE段的加速度最大
B、在18s末，质点的运动方向发生了变化
C、整个过程中，D点所表示的状态离出发点最远
D、BC段所表示的运动通过的位移是34m
6.〔2018长春一模〕质量m=1kg的物体做直线运动的速度—时间图象如下图,根据图象可知，以下说法中正确的选项是
A.物体在0-8s内的平均速度方向与1s末的速度
方向相同
B.物体在0-2s内的速度变化比2-4s内的速度变
化快
C.物体在2-4s内位移为零
D.物体在2s末速度方向发生改变
6、【答案】C
【解析】考查学生对速度概念、动能定理的理解掌握，结合图象综合分析能力。
由图象可知0-8s内的平均速度方向与1s末的速度方向相反，选项A错。
物体在0-2s内的速度变化比2-4s内的速度变化慢，选项B错。
物体在2-4s内位移为零，选项C正确。
2s末速度仍为正方向，选项D错。
7.〔河北省唐山市2018届高三下学期第一次模拟〕甲、乙两辆汽车从同一点出发，向同一方向行驶，它们的图象如下图。
以下判断正确的选项是
A.在t1时刻以前，乙车始终在甲车的前面
B.在t1时刻以前，乙车的速度始终比甲车的大
C.在t1时刻以前，乙车的速度始终比甲车增加的快
D.在t1时刻两车第一次相遇
8、〔2018年2月重庆八中检测〕如下图，汽车以10m/s的速度匀速驶向路口，当行驶至距路口停车线20m处时，绿灯还有3s熄灭、而该汽车在绿灯熄灭时刚好停在停车线处，那么汽车运动的速度(v)－时间(t)图象可能是
9、〔2018年4月上海四区二模〕某一物体从静止开始做直线运动，其加速度随时间变化的图线如下图，那么该物体
(A)、第1s内加速运动，第2、3s内减速运动，
第3s末回到出发点
(B)、第1s末和第4s末速度都是8m/s
(C)、第3s末速度是﹣8m/s
(D)、第3s末速度为零，且此时开始改变运
动方向
10、〔2018年3月山东省淄博市一模〕利用速度传感器与计算机结合，可以自动作出物体运动的图象，某同学在一次实验中得到的运动小车的v-t图象如下图，由此可以知道
A、小车做曲线运动
B、小车先做加速运动，后做减速运动
C、小车运动的最大速度约为0.8m/s
D、小车的最大位移约为11m
10.答案：BC解析：物体运动的v-t图象
表示的是直线运动，由v-t图象可知，小车先
做加速运动，后做减速运动，小车运动的最大
速度约为0.8m/s，选项A错误BC正确；由v-t图象与横轴所夹面积表示位移可知，小车的最大位移约为16m，选项D错误。
12、〔上海市复旦、交大、华师大附中2018年3月高三下学
期3校联考〕如下图，为一质点做直线运动时的加速度和时
间〔a~t〕图像，图中斜线部分的面积S表示〔〕
A、初速度
B、末速度
C、速度的变化量
D、位移
12.答案：C解析：由加速度定义式，a=△v/△t，质点做直
线运动时的加速度和时间〔a~t〕图像，图中斜线部分的面积S表示速度的变化量，选项C正确。
13、〔2018年3月山东潍坊模拟〕如图甲所示，光滑水平面上，木板m
1
向左匀速
运动、t=0时刻，木块从木板的左端向右以与木板相同大小的速度滑上木板，t
1
时刻，木块和木板相对静止，共同向左匀速运动、以v
1和a
1
，表示木板的速度
和加速度；以v
2和a
2
表示木块的速度和加速度，以向左为正方向，那么图乙中
正确的选项是
14.〔2018年4月北京昌平二模〕汽车由静止开始在平
直的公路上行驶，0~60s内汽车的加速度随时间变化的图像如图3所示。
那么该汽车在0~60s内的速度－时间图像〔即v-t图像〕为图4中的〔〕
16〔2018·安徽省城名校联考〕如下图，是A、B两质点从同一地点运动的x-t 图象，那么以下说法错误的选项是〔〕
