建筑模数协调标准
建筑模数_精品文档

主要用于建筑物的开间、进深、层 高建筑构配件的尺寸
2.2.2 几种尺寸及其相互关系
标志尺寸: 用以标注建筑物定位轴线之间的 距离(跨度、柱距、层高等)以及建筑制品、 建筑构配件、组合件、有关设备位置界限之 间的尺寸。
构造尺寸: 是生产、制造建筑构配件、建筑 组合件、建筑制品等的设计尺寸,一般情况 下,构造尺寸为标志尺寸减去缝隙或加上支 承尺寸。
1500 3000 4500 6000 7500 …… 12000 用于竖 向尺寸 时幅度 不限
3000 6000 9000 12000 36000
6000 12000 18000 24000 30000 幅度不限
主要用于缝隙、构造接点、 建筑构件的截面及建筑制 品的尺寸
主要用于建筑构件的截面、建筑制品、 门窗洞口、建筑构配见及建筑物的开间、 进深、层高尺寸
100
……
110
120
120
1500
130
150
140
140
……
150
800
……
400
300 600 900 1200 1500 1800 2100 2400 2700 ……
6000 用于竖向 尺寸时幅 度不限
600 1200 1800 2400 3000 3600 4200 4800 5400 6000 6600 …… 9000 用于竖向 尺寸时幅 度不限
进 深: 两相邻纵向定位轴线之间的距离。 层 高: 指层间高度,即地面至楼面或楼面至楼
面的高度。 净 高: 指房间的净空高度,即地面至顶棚下皮
的高度。它等于层高减去楼地面厚度、
建筑高度: 指室外地坪至檐口顶部的总高度。 建筑朝向: 建筑的最长立面及主要开口部位的朝向
建筑模数协调方案

建筑模数协调方案建筑模数协调方案是指在建筑设计与施工过程中,通过统一的模数化原则和规范,实现不同设计单元之间的协调与统一。
在建筑领域,模数指的是一种标准尺寸,是一种规范化的设计方法,通过将不同构件的尺寸、比例、位置等进行统一,使得建筑结构更加合理、美观。
建筑模数协调方案的目标是提高设计效率,降低建筑施工成本。
模数化设计可以使得建筑结构的组合更加灵活,方便各种构件的调整与替换。
同时,模数化设计还可以减少建筑材料的浪费,提高建筑施工的效率。
在建筑模数协调方案中,首先需要确定模数的范围和标准。
模数的选取应考虑建筑结构的功能、比例、空间需求等因素,同时还要满足建筑行业相关的标准和规定。
一般来说,常用的建筑模数有1m、0.5m、0.25m等。
在进行建筑设计时,需要根据模数对建筑结构进行统一规划。
建筑师可以根据模数将建筑空间划分为不同的单元,如墙体、柱子、门窗等,通过模数的统一,来确保各个单元之间的协调与统一。
同时,建筑师还可以根据模数来调整建筑的比例、尺寸和位置,使得建筑结构更加美观、合理。
建筑模数协调方案还可以应用于施工过程中。
施工方可以根据模数对施工流程进行优化和协调,使得施工的各个环节相互衔接、无缝对接。
施工方可以根据模数制定标准化的施工工艺,提高施工效率,减少工期延误和施工质量问题。
此外,建筑模数协调方案还可以应用于建筑装饰设计。
室内设计师可以根据模数将室内空间进行划分和规划,统一各个构件的尺寸和位置,使得室内空间更加协调、美观。
同时,室内设计师还可以根据模数选取适合的家具、灯具等装饰材料,提高装饰设计的效果。
总之,建筑模数协调方案是一种有效的建筑设计和施工方法。
通过统一的模数原则和规范,可以实现建筑结构的协调与统一,提高设计效率,降低建筑施工成本。
建筑模数协调方案在建筑领域中有着广泛的应用前景,对于推动建筑行业的发展和创新具有重要的意义。

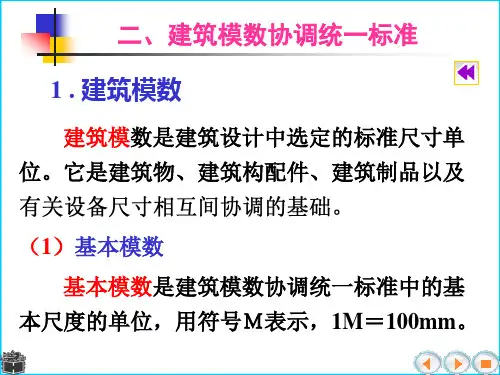

建筑标准化与模数协调

几种尺寸及其相互关系
构造尺寸 是生产、制造建筑构配件、建筑 组合件、建筑制品等的设计尺寸,一般情况下, 构造尺寸为标志尺寸减去缝隙或加上支承尺寸。
使用面积:指主要使用房间和辅助使用房间的 净面积。
交通面积:指走道、楼梯间和门厅等交通设施
结构面积:指墙体、柱子等所占的面积。
标高及构件的竖向定位
标高及构件的竖向定位
常用专业名词
横 向: 纵 向:指建筑物的长度方向。 横向轴线:平行于建筑物宽度方向设置的轴线,用以
确定横向墙体、柱、梁、基础的位置 纵向轴线:平行于建筑物长度方向设置的轴线,用以
确定纵向墙体、柱、梁、基础的位置 开 间:两相邻横向定位轴线之间的距离。
常用专业名词
平面定位轴线的标定
❖ 框架结构建筑 中柱定位轴线一般与顶层柱截面中心线相重
合(图1.8(a)) 。边柱定位轴线一般与顶层柱截 面中心线相重合或距柱外缘250mm处(图1.8(b)) 。 ❖ 非承重墙
除了可按承重墙定位轴线的规定定位之外, 还可以使墙身内缘与平面定位轴线相重合。
平面定位轴线的标定
平面定位轴线的标定
进 深:两相邻纵向定位轴线之间的距离。 层 高:指层间高度,即地面至楼面或楼面至楼面的
高度。 净 高:指房间的净空高度,即地面至顶棚下皮的高
度。它等于层高减去楼地面厚度、楼板厚
建筑高度:指室外地坪至檐口顶部的总高度。 建筑朝向:建筑的最长立面及主要开口部位的朝向
常用专业名词
建筑面积:指建筑物外包尺寸的乘积再乘以层 数,由使用面积、交通面积和结构面 积组成。
民用建筑概述—建筑模数与定位轴线(建筑构造)

• 结构标高:楼地层结构表面的标高
14
15
尺寸之间的差数,应由允许偏差值加以限制。
定位轴线
定位轴线:用来确定建筑物主要结构构件位置及其标志尺寸的基准线 ,同时也是施工放线的基线。用于平面时称平面定位轴线;用于竖向时称 为竖向定位轴线。
(1)平面定位轴线编号。 (2)竖向定位轴线。
(1)平面定位轴线
平面定位轴线应设横向定位轴线和纵向定位轴线。
(如跨度、柱距、层高等),以及建筑制品、构配件、有关设备位置界限之 间的尺寸。 (2)构造尺寸
构造尺寸是建筑制品、构配件等生产的设计尺寸。 一般情况下,构造尺 寸加上缝隙尺寸等于标志尺寸。缝隙尺寸的大小,宜符合模数数列的规定。
(3)实际尺寸 实际尺寸是建筑制品、建筑构配件等的实有尺寸。实际尺寸与构造
底层墙体与顶层墙体厚度相同
底层墙体与顶层墙体厚度不相同
11
2)承重内墙定位轴线
12
2 (1)标高的种类。 (2)建筑构件的竖向定位。
13
(1)标高的种类。
• 绝对标高:又称绝对高程或海拔高度,绝对标高为72,26.
• 相对标高:又称假定标高,一般将建筑物底层地面定位相对标
•
高零点,一般用
表示
• 建筑标高:楼地层装修面层的标高
四、 建筑模数协调统一标准及定位轴线
建筑模数
1.基本 模数
2.导出 模数
1
建筑模数是选定的标准尺度单位,作为建筑空间建筑构配件、建筑 制品以及有关建筑设备等尺寸相互间协调的基础和增值单位。
1、 基本模数 基本模数是模数协调中选用的基本尺寸单位。其数值定为100mm,符
号为M. 1M=100mm。
2、 导出模数 扩大模数:扩大模数是基本模数的整倍数,有3M、6M、12M、15M、30M、60M
建筑模数与模数协调原则

建筑模数与模数协调原则3 模数3.1 基本模数、导出模数3.1.1 基本模数的数值应为100mm(1M等于100mm)。
整个建筑物和建筑物的一部分以及建筑部件的模数化尺寸,应是基本模数的倍数。
3.1.2 导出模数应分为扩大模数和分模数,其基数应符合下列规定:1 扩大模数基数应为2M、3M、6M、9M、12M……;2 分模数基数应为M/10、M/5、M/2。
3.2 模数数列3.2.1 模数数列应根据功能性和经济性原则确定。
3.2.2 建筑物的开间或柱距,进深或跨度,梁、板、隔墙和门窗洞口宽度等分部件的截面尺寸宜采用水平基本模数和水平扩大模数数列,且水平扩大模数数列宜采用2nM、3nM(n 为自然数)。
3.2.3 建筑物的高度、层高和门窗洞口高度等宜采用竖向基本模数和竖向扩大模数数列,且竖向扩大模数数列宜采用nM。
3.2.4 构造节点和分部件的接口尺寸等宜采用分模数数列,且分模数数列宜采用M/10、M/5、M/2。
4 模数协调原则4.1 模数网格4.1.1 模数网格可由正交、斜交或弧线的网格基准线(面)构成,连续基准线(面)之间的距离应符合模数(图4.1.1-1),不同方向连续基准线(面)之间的距离可采用非等距的模数数列(图4.1.1-2)。
图4.1.1-1 模数网格的类型图4.1.1-2 模数数列非等距的模数网格4.1.2 相邻网格基准面(线)之间的距离可采用基本模数、扩大模数或分模数,对应的模数网格分别称为基本模数网格、扩大模数网格和分模数网格(图4.1.2)。
图4.1.2 采用不同模数的模数网格4.1.3 对于模数网格在三维坐标空间中构成的模数空间网格,其不同方向上的模数网格可采用不同的模数(图4.1.3)。
图4.1.3 模数空间网格4.1.4 模数网格可采用单线网格,也可采用双线网格(图4.1.4)。
图4.1.4 单线模数网格和双线模数网格4.1.5 模数网格的选用应符合下列规定:1 结构网格宜采用扩大模数网格,且优先尺寸应为2nM、3nM模数系列;2 装修网格宜采用基本模数网格或分模数网格。
厂房建筑模数协调标准基本规定

中文词条名:厂房建筑模数协调标准基本规定
英文词条名:
1 厂房建筑的平面和竖向协调模数的基数值均应取扩大模数3M。
注:M为基本模数符号,1M等于100MM。
2 厂房建筑构件的截面尺寸,宜按1/2M或1M进级。
3 厂房建筑构件的纵横向定位,宜采用单轴线。
4 厂房建筑构件的竖向定位,可采用相应的设计标高线作为定位线。
5 本标准所称构件的长度、宽度和高度均为标志尺寸。
限定标志尺寸的面应为该构件的定位平面。
6 钢筋混凝土结构的单层厂房,宜采用柱子下部为刚接和柱顶与屋架或屋面梁为铰接的排架结构方案。
7 钢筋混凝土结构的多层厂房,梁与柱的连接处,宜采用横向为刚接和纵向为铰接或刚接的框架结构方案。
8 单层厂房的屋盖宜采用以板材铺设的无檩结构方案。
当施工条件或构件选型上有明显优越性时,可采用有檩结构方案。
9 多层厂房的屋盖和楼盖宜采用以板材铺设的无次梁结构方案。
10 屋架或屋面梁的荷载参数可采用2.0、2.5、3.0、3.5、4.0、4.5、5.0、5.5、和6.0KN/㎡。
注:上述荷载参数中不包括屋架或屋面梁的自重、支撑重量、天窗重量及悬挂吊车荷载。
11 厂房建筑结构上的风荷载宜采用基本风压值0.
35、0.50和0.70KN/㎡。
12 厂房屋面坡度宜采用1∶5、1∶10、1∶50和1∶100。
建 筑 模 数

寸。标志尺寸用以标注建筑物定位轴线之间 的距离及建筑制品、建筑构配件、有关设备位置界限之间的尺 寸。标志尺寸应符合模数数列的规定。
(2)制作尺寸。制作尺寸是建筑制品、建筑构配件等的 设计尺寸。一般情况下,制作尺寸加上缝隙尺寸等于标志尺寸。 缝隙尺寸应符合模数数列的规定。
3. 模数数列
建筑模数
模数数列是以基本模数、扩大模数和分模数为基础扩展成的一 系列尺寸。
(1)建筑物的开间或柱距,进深或跨度,梁、板、隔墙和门窗 洞口宽度等分部件的截面尺寸宜采用水平基本模数和水平扩大模数数 列,且水平扩大模数数列宜采用2n M、3n M(n为自然数)。
建筑模数
(2)建筑物的高度、层高和门窗洞口、高度等宜采用竖向基本 模数和竖向扩大模数数列,且竖向扩大模数数列宜采用nM(n为自 然数)。
(3)实际尺寸。实际尺寸是建筑制品、建筑构配件等生 产制作后的实际尺寸。实际尺寸与制作尺寸之间的差数应符合 允许的误差数值。
建筑模数
1.1 模数
建筑模数是选定的标准尺度单 位,是建筑空间、构配件、建筑制 品及有关设备等尺寸相互协调的基 础和增值单位。
1. 基本模数
建筑模数
基本模数是模数协调中 选用的基本尺寸单位,其数 值规定为100 mm,用符号 M表示,1 M=100 mm。
2. 导出模数
建筑模数
导出模数分为扩大模数和分模数。 ①扩大模数是基本模数的整数倍,如2 M(200 mm)、 3 M(300 mm)、6 M(600 mm)、12 M(1 200 mm)、 15 M(1 500 mm)、30 M(3 000 mm)、60 M(6 000 mm)等。
建筑模数
由于建筑设计单位、施工单位、构配件生产厂家往往 是各自独立的企业,甚至可能不属于同一行业,为了协调 建筑设计、施工及构配件生产之间的尺度关系,以达到简 化构件类型、降低建筑造价,保证建筑质量,提高施工效 率的目的,我国制定了《建筑模数协调标准》(GB/T 500 02—2013),以约束和协调建筑的尺度关系。
GBJ 2-86 建筑模数协调统一标准

一
数列按
进级 幅度不限制
二
数列按
进级 幅度不限制
第
条 分模数的幅度 应符合下列规定
一
数列按
进级 其幅度应由
二
数列按
进级 其幅度应由
三
数列按
进级 其幅度应由
至 至 至
第三节 模数数列的适用范围
第
条 水平基本模数 至 的数列 应主要用
于门窗洞口和构配件截面等处
第
条 竖向基本模数 至 的数列 应主要用
于建筑物的层高 门窗洞口和构配件截面等处
三 编制一般民用与工业建筑物有关标准 规范和标准设计
第
条 凡属下列情况 可不执行本标准的规定
一 改建原有不符合模数协调或受外界条件限制而执行本标
准确有困难的建筑物
二 设计有特殊功能要求的或执行本标准在技术 经济方面
不合理的建筑物
三 设计特殊形体的建筑物和建筑物的特殊形体部分
第
条 房屋建筑的墙体 楼板的厚度和构配件截面的
2nM
2nM
图
工程建设标准全文信息系统
模数化网格平移
工程建设标准全文信息系统
第二节 定位平面和模数化高度
第
条 定位轴面的确定 应以模数化空间网格中轴线
网格的面为定位轴面 定位轴面应设有水平定位轴面与竖向定位
轴面
第
条 定位轴线的确定 应以定位轴面在水平面或垂
直面的投影线为定位轴线 定位轴线应设有水平定位轴线与竖向
统一标准
为国家标准 自一九八七年七月一日起施行
本标准由城乡建设环境保护部管理 其具体解释等工作 由
中国建筑标准设计研究所负责 出版发行由我委基本建设标准定
w 额研究所负责组织 ww 国家计划委员会 一九八六年十一月四日
