电容式传感器原理
电容式压力传感器原理

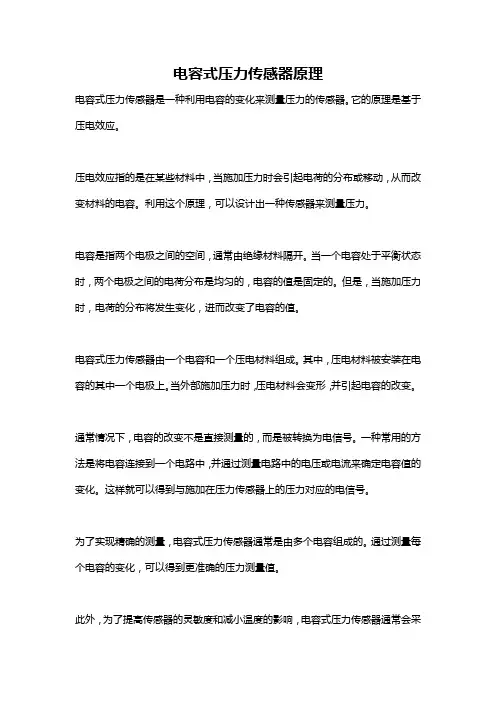

电容式压力传感器原理电容式压力传感器是一种利用电容的变化来测量压力的传感器。
它的原理是基于压电效应。
压电效应指的是在某些材料中，当施加压力时会引起电荷的分布或移动，从而改变材料的电容。
利用这个原理，可以设计出一种传感器来测量压力。
电容是指两个电极之间的空间，通常由绝缘材料隔开。
当一个电容处于平衡状态时，两个电极之间的电荷分布是均匀的，电容的值是固定的。
但是，当施加压力时，电荷的分布将发生变化，进而改变了电容的值。
电容式压力传感器由一个电容和一个压电材料组成。
其中，压电材料被安装在电容的其中一个电极上。
当外部施加压力时，压电材料会变形，并引起电容的改变。
通常情况下，电容的改变不是直接测量的，而是被转换为电信号。
一种常用的方法是将电容连接到一个电路中，并通过测量电路中的电压或电流来确定电容值的变化。
这样就可以得到与施加在压力传感器上的压力对应的电信号。
为了实现精确的测量，电容式压力传感器通常是由多个电容组成的。
通过测量每个电容的变化，可以得到更准确的压力测量值。
此外，为了提高传感器的灵敏度和减小温度的影响，电容式压力传感器通常会采用温度补偿技术。
利用温度传感器和温度补偿电路，可以对测量结果进行修正，以减小温度对压力测量的影响。
总的来说，电容式压力传感器的原理是通过利用压电效应来测量压力。
当施加压力时，压电材料变形引起电容的改变，通过测量电容的变化可以得到与压力对应的电信号。
通过采用温度补偿技术，可以提高传感器的精确度和稳定性。
电容式压力传感器在许多领域中被广泛应用，如汽车工业、空调系统、流体控制等。
电容式触摸传感器原理
电容式触摸传感器原理电容式触摸传感器是一种常见的触摸屏技术，它利用了物体与电极之间的电容变化来检测触摸位置。
本文将详细介绍电容式触摸传感器的原理及其应用。
一、电容式触摸传感器的原理电容式触摸传感器通常由两层电极组成：一层是透明导电材料制成的触摸面板，另一层是与触摸面板平行排列的感应电极。
当手指或其他物体接近触摸面板时，物体与电极之间的电容会发生变化，从而改变电极之间的电场分布。
当物体接近触摸面板时，电容式触摸传感器会将感应电极上的电荷传输到控制电路中，计算出触摸位置。
相比于其他触摸屏技术，电容式触摸传感器具有较高的灵敏度和响应速度，可检测多点触控，并且不需要压力，仅需轻触即可实现操作。
二、电容式触摸传感器的应用电容式触摸传感器已广泛应用于各种电子设备中，如智能手机、平板电脑、电子游戏机等。
它可以实现多种操作，如滑动、缩放、旋转等，提高了设备的易用性和交互性。
此外，电容式触摸传感器还可以应用于安防监控、智能家居、医疗设备等领域。
三、电容式触摸传感器的优缺点优点：1.灵敏度高，响应速度快，可实现多点触控和手势操作；2.不需要压力，轻触即可实现操作，使用方便；3.触摸面板透明，不影响显示效果；4.可耐受多次触摸，使用寿命长。
缺点：1.价格相对较高；2.受环境干扰较大，如静电、温度等；3.对于手套或其他隔离物体的触摸效果较差；4.在极端环境下，如高海拔、低温等，可能出现灵敏度下降或功能异常。
四、总结电容式触摸传感器是一种常见的触摸屏技术，它利用电容变化来检测触摸位置。
它具有灵敏度高、响应速度快、使用方便等优点，但也存在价格较高、受干扰较大等缺点。
尽管如此，电容式触摸传感器在电子产品、安防监控、智能家居等领域的应用前景仍然广阔。
电容传感器的工作原理简述

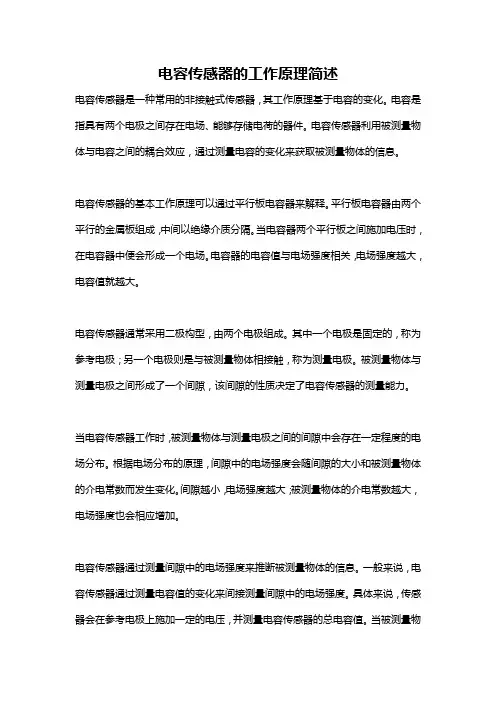

电容传感器的工作原理简述电容传感器是一种常用的非接触式传感器，其工作原理基于电容的变化。
电容是指具有两个电极之间存在电场、能够存储电荷的器件。
电容传感器利用被测量物体与电容之间的耦合效应，通过测量电容的变化来获取被测量物体的信息。
电容传感器的基本工作原理可以通过平行板电容器来解释。
平行板电容器由两个平行的金属板组成，中间以绝缘介质分隔。
当电容器两个平行板之间施加电压时，在电容器中便会形成一个电场。
电容器的电容值与电场强度相关，电场强度越大，电容值就越大。
电容传感器通常采用二极构型，由两个电极组成。
其中一个电极是固定的，称为参考电极；另一个电极则是与被测量物体相接触，称为测量电极。
被测量物体与测量电极之间形成了一个间隙，该间隙的性质决定了电容传感器的测量能力。
当电容传感器工作时，被测量物体与测量电极之间的间隙中会存在一定程度的电场分布。
根据电场分布的原理，间隙中的电场强度会随间隙的大小和被测量物体的介电常数而发生变化。
间隙越小，电场强度越大；被测量物体的介电常数越大，电场强度也会相应增加。
电容传感器通过测量间隙中的电场强度来推断被测量物体的信息。
一般来说，电容传感器通过测量电容值的变化来间接测量间隙中的电场强度。
具体来说，传感器会在参考电极上施加一定的电压，并测量电容传感器的总电容值。
当被测量物体接近传感器时，间隙的大小和介电常数的变化都会导致电容值的增加。
因此，测量电容值的变化可以反映被测量物体与传感器之间的距离和性质的变化。
为了提高电容传感器的测量灵敏度和准确性，还可以采取一些额外的措施。
例如，可以增加传感器与被测量物体之间的电场耦合面积，通过增大电极的面积或采用多个电极来增加电容值的变化。
另外，还可以采用差分电容测量的方法，通过测量电容传感器与参考电极之间的电容差值来减小环境干扰的影响。
总而言之，电容传感器通过测量电容值的变化来间接测量被测量物体的距离和介电常数。
它的工作原理基于电容的变化，即被测量物体与测量电极之间的电场分布的变化。
电容式传感器PPT课件
l1
C 22 (l l1) 21l1
d
ln( D ) ln( D )
D
d
d
ε1—被测液体介电常数 ε2—空气的介电常数 D、d—两同心圆柱的直径
l—柱体的有效总长度 l1——浸入液体的实际高度
C
2
ln( D
)
(1
2
)l1
d
K C 2 (1 2 )
l1 ln( D d )
第二节 电容传感器测量电路
5、新型电容式指纹传感器
FPS110电容式指纹传感器表面集合了300×300个电容器， 其外面是绝缘表面，当用户的手指放在上面时，由皮肤来组成 电容阵列的另一面。电容器的电容值由于导体间的距离而降低， 这里指的是脊（近的）和谷（远的）相对于另一极之间的距离。 通过读取充、放电之后的电容差值，来获取指纹图像。该传感 器的生产采用标准CMOS技术，大小为15×15mm2，获取 的图像大小为300×300，分辨率为500DPI。FPS110提供有 与8位微处理器相连的接口，并且内置有8位高速A/D转换器， 可直接输出8位灰度图像。FPS110指纹传感器整个芯片的功 耗很低（<200mw），价格也比较便宜（人民币600元以 下）。下图为利用FPS110获取的指纹图象
5、新型电容式指纹传感器
电容传感器系列 创新应用
第五章小结
1、变极距型电容传感器 输出呈非线性关系，灵敏度与极距平方成反比， 适合检测微小位移。
2、变面积型电容传感器
输出与被测量呈线性关系，适合检测较大的位移。 3、变介质型电容传感器
输出与被测量呈线性关系，典型应用是检测液位。 4、检测电路
运算放大器检测电路和电桥检测电路
剂固定两个截面为T型的绝缘体，
简述电容式传感器的工作原理及分类
简述电容式传感器的工作原理及分类1. 引言大家好，今天咱们聊聊电容式传感器。
这玩意儿其实很有意思，感觉就像是给我们生活加了点神奇的调料。
电容式传感器是利用电容的变化来检测各种物理量，比如距离、压力、湿度等，听起来是不是挺酷的？别急，让我慢慢给你道来。
2. 工作原理2.1 基本原理电容式传感器的核心在于“电容”，它的基本原理其实不复杂。
电容就像一个小小的储存器，能存储电荷。
它由两个导体和一个绝缘体构成，导体之间的距离和面积会影响电容的大小。
想象一下，如果你把这两个导体之间的距离拉近，电容就会增加；如果拉远，它就会减少。
这就像拉开了跟好朋友的距离，感觉远了点，但心还是连着的！传感器利用这个原理，检测到的电容变化就能转化为电信号，从而告诉我们所需的信息。
2.2 应用领域这玩意儿可不止是好玩，还在很多地方派上了用场呢！比如在手机屏幕上，电容式触摸屏就是用这种原理，轻轻一碰就能反应，真是科技的魔力。
此外，在工业领域，电容式传感器也能监测液位、压力等等，帮助工厂提高效率。
这就像是在忙碌的城市中，一位默默无闻的守护者，时刻关注着每一个细节。
3. 分类3.1 按照工作方式电容式传感器其实还有不少分类，按照工作方式可以分为接触式和非接触式。
接触式传感器需要和被测物体接触，像是在测量物体的表面距离；而非接触式传感器则是远程“观察”，就像是个好奇的小侦探，远远地就能知道情况。
这两者各有千秋，接触式通常精度高，但可能受环境影响；而非接触式则灵活多变，适合各种环境。
3.2 按照测量对象再者，根据测量对象，我们也可以把电容式传感器分为位置传感器、压力传感器和湿度传感器等等。
位置传感器就像是小道消息，随时掌握物体的移动；压力传感器则是个“忍者”，默默监测压力的变化，及时发出警报；湿度传感器则在关心空气的湿润程度，给植物、房间等提供最适宜的环境。
它们的身影无处不在，构成了我们生活的“无形卫士”。
4. 小结综上所述，电容式传感器的工作原理和分类其实并不复杂，充满了趣味性。
电容式土壤湿度传感器原理
电容式土壤湿度传感器原理电容式土壤湿度传感器是一种常用的土壤湿度检测设备，它通过测量土壤中的电容变化来判断土壤的湿度。
在农业生产和环境监测中，土壤湿度是一个非常重要的参数，对于植物的生长和发育以及土壤水分管理都起着至关重要的作用。
电容式土壤湿度传感器的原理是基于土壤的介电常数与土壤含水量之间的关系。
土壤的介电常数与土壤中的水分含量呈正相关，当土壤中的水分含量增加时，土壤的介电常数也会随之增加。
传感器内部通常包含两个电极，当电极与土壤接触时，土壤中的水分会影响电极之间的电容。
传感器的工作原理是通过测量电容的变化来间接地推测土壤的湿度。
当土壤湿度较低时，土壤中的水分较少，电容较小；当土壤湿度较高时，土壤中的水分较多，电容较大。
通过测量电容的变化，可以得到土壤湿度的相对值。
具体的测量过程如下：首先，将传感器的电极插入土壤中，确保电极与土壤充分接触；接着，通过电路将电容式土壤湿度传感器与微处理器或其他数据采集设备连接；最后，通过测量电容的大小，可以得到土壤的湿度值。
传感器可以根据需要进行定期测量，以实时监测土壤湿度的变化。
电容式土壤湿度传感器具有以下优点：首先，测量范围广，可以覆盖不同湿度下的土壤；其次，传感器结构简单，制作成本较低；再次，传感器响应速度快且稳定性高，可以实时监测土壤湿度的变化；最后，传感器具有较高的准确性和灵敏度，可以满足不同领域的需求。
然而，电容式土壤湿度传感器也存在一些局限性。
首先，传感器对土壤类型和成分有一定的依赖性，不同土壤的介电常数不同，对传感器的测量结果会产生一定的影响；其次，传感器需要外部电源供电，不能独立工作；再次，传感器在极端环境下的工作可能会出现不稳定情况，需要进行合理的保护和维护；最后，传感器对温度和盐度的变化也比较敏感，需要进行相应的校准和调节。
总的来说，电容式土壤湿度传感器是一种重要的土壤湿度检测设备，通过测量土壤中的电容变化来判断土壤的湿度。
它具有测量范围广、结构简单、响应速度快、准确性高等优点，广泛应用于农业生产和环境监测等领域。
电容式传感器的原理及应用
电容式传感器的原理及应用电容式传感器是在工业生产中广泛使用的一种传感器，其原理是利用电容变化来测量被监测物理量的变化。
这种传感器的应用范围非常广泛，从机械振动到压力，从液位到温度，几乎涵盖了所有与工业生产有关的物理量。
1. 传感器的工作原理电容式传感器的工作原理非常简单。
它由两个平行金属板组成，可以是圆形、方形或矩形。
其中一个板作为固定板，另一个则可移动，与被测的对象相接触。
当被测物体发生变化时，移动板与固定板之间的电容量就会发生变化。
电容量的大小与金属板的面积、间距以及介质的介电常数有关。
一般来说，介电常数越大，电容量也越大。
电容的大小可以用下面的公式来计算：C = εA/d其中，C是电容量，A是金属板的面积，d是金属板之间的距离，ε是介电常数。
2. 传感器的应用电容式传感器的应用非常广泛。
以下是几个常见的应用：（1）机械振动机械振动是许多设备故障的根源。
电容式传感器可以用来检测机械振动的幅度和频率，从而帮助工程师预测设备运行状态。
（2）压力电容式传感器可以用来测量压力的大小。
例如，在液压系统中，传感器可以用来监测液体压力，从而帮助确保系统正常工作。
（3）液位电容式传感器可以用来测量液体的液位。
例如，在油罐中，传感器可以用来监测油位，从而确保油罐中的油量不会过低或过高。
（4）温度电容式传感器可以用来测量物体的温度。
例如，在发动机中，传感器可以用来监测发动机的温度，从而确保发动机不会过热。
3. 传感器的局限性电容式传感器有一些局限性。
首先，它们只适用于测量固体或液体的物理量，而不能用来测量气体的物理量。
其次，它们只能测量电容量的变化，而无法直接测量物理量的大小。
最后，它们需要校准，以确保精度。
4. 结论电容式传感器是一种简单而有效的传感器，适用于测量许多与工业生产有关的物理量。
它的工作原理非常简单，非常适合用来监测机器和设备的状态。
虽然它们有一些局限性，但将它们与其他传感器结合使用可以极大地提高监测系统的准确性和效率。
电容式压力传感器工作原理
电容式压力传感器工作原理
电容式压力传感器是一种常用的压力测量设备，其工作原理基于电容的变化量与压力之间的关系。
具体原理如下：
1. 基本结构：电容式压力传感器由两个电极板构成，它们之间装有一个可压缩的薄膜。
其中一个电极固定不动，而另一个电极通过一个细丝与测量对象（如气体或液体）接触，并能感受到外部压力的变化。
2. 电容变化：当外部压力施加在传感器上时，可压缩的薄膜会受到压力的作用而产生微小的形变。
这种形变会导致电极板之间的距离发生微小的变化，从而影响电容的大小。
3. 建立电场：当没有外部压力施加在传感器上时，电容的值最大，因为两个电极板之间的距离最大，电场受到最小的干扰。
而当外部压力增加时，电容的值会减小，因为电场受到了电极板之间距离减小的干扰。
4. 电容测量：为了测量电容的变化，传感器会连接到一个电容测量电路中。
该电路会将传感器与参考电容进行比较，得出电容的变化值。
然后，根据压力与电容变化之间的已知关系，可以计算出实际的压力值。
5. 输出信号处理：最后，测得的电容变化值可能需要进行进一步的信号处理。
这可能包括放大、滤波和数字转换等步骤，以便将电容变化转换为标准的电压或数字信号输出。
总结起来，电容式压力传感器通过测量电容的变化来反映外部压力的变化。
它的工作原理基于电容与距离之间的关系，可以通过测量电容变化值来计算实际的压力值。
