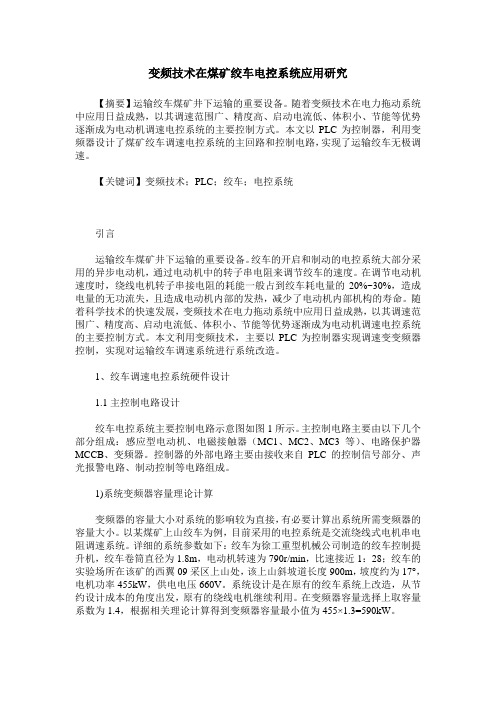

变频技术在煤矿绞车电控系统应用研究
变频技术在煤矿绞车电控系统应用研究【摘要】运输绞车煤矿井下运输的重要设备。
随着变频技术在电力拖动系统中应用日益成熟，以其调速范围广、精度高、启动电流低、体积小、节能等优势逐渐成为电动机调速电控系统的主要控制方式。
本文以PLC为控制器，利用变频器设计了煤矿绞车调速电控系统的主回路和控制电路，实现了运输绞车无极调速。
【关键词】变频技术；PLC；绞车；电控系统引言运输绞车煤矿井下运输的重要设备。
绞车的开启和制动的电控系统大部分采用的异步电动机，通过电动机中的转子串电阻来调节绞车的速度。
在调节电动机速度时，绕线电机转子串接电阻的耗能一般占到绞车耗电量的20%~30%，造成电量的无功流失，且造成电动机内部的发热，减少了电动机内部机构的寿命。
随着科学技术的快速发展，变频技术在电力拖动系统中应用日益成熟，以其调速范围广、精度高、启动电流低、体积小、节能等优势逐渐成为电动机调速电控系统的主要控制方式。
本文利用变频技术，主要以PLC为控制器实现调速变变频器控制，实现对运输绞车调速系统进行系统改造。
1、绞车调速电控系统硬件设计1.1主控制电路设计绞车电控系统主要控制电路示意图如图1所示。
主控制电路主要由以下几个部分组成：感应型电动机、电磁接触器（MC1、MC2、MC3等）、电路保护器MCCB、变频器。
控制器的外部电路主要由接收来自PLC的控制信号部分、声光报警电路、制动控制等电路组成。
1)系统变频器容量理论计算变频器的容量大小对系统的影响较为直接，有必要计算出系统所需变频器的容量大小。
以某煤矿上山绞车为例，目前采用的电控系统是交流绕线式电机串电阻调速系统。
详细的系统参数如下：绞车为徐工重型机械公司制造的绞车控制提升机，绞车卷筒直径为1.8m，电动机转速为790r/min，比速接近1：28；绞车的实验场所在该矿的西翼09采区上山处，该上山斜坡道长度900m，坡度约为17°，电机功率455kW，供电电压660V。
变频器低压跳闸解决方案
变频器低压跳闸解决方案1. 背景介绍变频器是一种用于控制电动机转速的电气设备，常用于工业生产中。
然而，有时候在使用变频器时会出现低压跳闸的问题，即变频器在工作过程中突然断电或跳闸。
这会导致生产中断，影响生产效率和产品质量。
因此，我们需要找到解决这个问题的方案。
2. 问题分析低压跳闸问题可能由多种因素引起，例如电源供应不稳定、电缆连接不良、过载等。
我们需要对这些可能的原因进行分析，找出问题的根源。
3. 解决方案3.1 电源供应问题首先，我们需要检查电源供应是否稳定。
可以使用电压表或示波器来监测电源的电压波动情况。
如果发现电源波动较大，可以考虑使用稳压器或电源滤波器来稳定电源供应。
3.2 电缆连接问题其次，我们需要检查变频器与电机之间的电缆连接是否良好。
不良的电缆连接可能导致电阻增加，电流不稳定，从而引起低压跳闸问题。
可以使用电阻表或电流表来检测电缆连接的质量。
如果发现电缆连接不良，应重新连接或更换电缆。
3.3 过载问题另外，过载也是导致低压跳闸的常见原因之一。
当负载超过变频器的额定负载能力时，变频器可能无法提供足够的电流，导致低压跳闸。
解决这个问题的方法是检查负载是否超过变频器的额定负载能力，并根据需要调整负载或更换更大容量的变频器。
3.4 温度问题最后，温度也可能影响变频器的正常运行。
如果变频器长时间工作在高温环境下，可能会导致电子元件过热，从而引起低压跳闸。
解决这个问题的方法是确保变频器周围的通风良好，可以使用风扇或散热器来降低温度。
4. 实施方案根据上述解决方案，我们可以采取以下步骤来解决变频器低压跳闸问题：- 检查电源供应是否稳定，如有必要，使用稳压器或电源滤波器来稳定电源。
- 检查电缆连接是否良好，如有必要，重新连接或更换电缆。
- 检查负载是否超过变频器的额定负载能力，如有必要，调整负载或更换更大容量的变频器。
- 确保变频器周围通风良好，可以使用风扇或散热器来降低温度。
5. 结论通过对变频器低压跳闸问题的分析和解决方案的实施，我们可以有效解决这一问题，保证变频器的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压绞车变频电控技术方案
一、概况
矿井绞车是煤矿生产过程中的重要设备。
绞车的安全、可靠运行，直接关系到企业的安全生产状况和经济效益。
目前，大多数中、小型矿井采用斜井绞车提升，传统斜井绞车普遍采用交流绕线式电机串电阻调速系统，电阻的投切用继电器—交流接触器控制。
这种控制系统缺点如下：
1.由于调速过程中交流接触器动作频繁，设备运行的时间较长，交流接触器主触头易氧化，引发设备故障；
2.绞车在减速和爬行阶段的速度控制性能较差，经常会造成停车位置不准确；
3.绞车频繁的起动﹑调速和制动，在转子外电路所串电阻上产生相当大的功耗；
4.这种交流绕线式电机串电阻调速系统属于有级调速，调速的平滑性差；
5.低速时机械特性较软，静差率较大；
6.电阻上消耗的转差功率大，节能较差；
7.起动过程和调速换挡过程中电流冲击大；
8.中高速运行震动大，安全性较差；
9.自动化程度低。
二、改造方案
具体实施方案：
1）操作台：日本三菱双PLC配进口触摸屏、其它电气元件为西门子，操作手柄为日本思博型，继电器为西门子。
主控台由两台PLC、电源模块、CPU模块数字量I/O模块、模拟量I/O模块、高度计数模块等硬件组成，输入输出口留有一定余量。
2）低压开关柜：双回路进线，为设备系统供电，并为室内照明及检修等供
电，采用西门子系列双PLC双线制控制。
3）低压变频柜：核心部件为西门子70系列全数字矢量控制型变频调速装置、外部检测及输入输出控制电器、控制信号及端子组成。
变频调速装置本身具有过压、欠压、过流、过负荷、缺相、超温等保护。
绞车传统的操作方式为，操作工人坐在煤矿井口操作台前，手握操纵杆控制电机正﹑反转各五档速度。
为适应操作工人这种操作方式，变频器采用多段速度设置，S1、S2设为正反转，S3、S4、S5可设多档速度。
4）制动电阻柜：由制动单元和制动电阻组成。
制动柜的作用是电动机处于发电制动状态时，能耗散大部分能量。
5）液压站：带比例阀调压。
6）轴编码器：装于主轴传动装置上的轴编码器在提升机运行时发出和行程相一致的脉冲，根据设计速度图，PLC将行程脉冲数学运算得到相应的给定速度曲线。
PLC还对编码器的脉冲进行0.1秒的取样，得到提升机的实际运行速度，这样经过PLC的PID调节功能模块，通过数字运算和比较给出工作闸及主令控制的闭环调节数据，再经模拟输出模块将数字量转换成模拟量给以输出，控制液压站电液调节阀及变频器所需要的控制信号。
7）矿用本质安全型语言信号箱、提升信号系统。
8）多种安全保护设备及配件：转速传感器、温度传感器、深度指示器失效保护装置、二级过卷保护开关、松绳保护装置、闸瓦磨损保护器、闸瓦磨损保护器、弹簧疲劳保护器、闸瓦偏摆装置、压力传感器、UPS不间断电源等提供了多种保护功能。
三菱系列PLC有多种功能模块，组合灵活方便，而且CPU有较强的数学运算功能、PID功能和数据传送功能有关器件都有一系列强大功能，对完成交流矿井提升机所必须的开关量和模拟量控制既轻松又方便，更重要的是不论何种原因造成PLC故障包括一般故障和致命故障，除有故障表通过编程器来显示外，对致命故障（主要为CPU故障）PLC置位停止运行，对提升而言即为安全制动，而不会使事故扩大，故PLC处于高可靠无故障运行，使系统更加安全。
系统和速度闭环调节是数字化的，由PLC的内部PID调节功能实现速度的闭环调节，参数由软件数字化设定，所以调节简便，准确度高而且永不会变化。
根据需要，随时更改控制参数也非常方便。
系统运行时PLC上的输入输出模块均有相应的LED指示灯动态显示各口的输入输出状态，便于现场查找PLC外部接点故障。
三、改造后的效果
1）实现电机软启动、软停车，减少机械冲击，使运行更加平稳可靠。
减少对电网的冲击简化操作，降低工人的强度。
运行速度曲线成S形，使加减速平滑，无撞击感。
实现对调速系统行程速度给定的控制，自动减速保护，停车时自动抱闸停车。
主控PLC能完成手动、自动、紧急制动等运行方式的控制要求。
绞车经过变频调速改造后，系统的工作过程有很大的变化。
操纵杆控制电机正五挡速度，反转五段速度。
不管电机正转还是反转，都是从矿井中将煤拖到地面上来，电机工作在正转和反转电动状态，只有在满载拖车快接近井口时，需要减速并制动。
2）安全保护齐全，具有过卷、过速、过负荷及失压、限速、深度指示失效、闸间隙、松绳、减速功能、满仓、弹簧疲劳、液压站油压高、测速断线、信号闭锁、正反向联锁、防倒转等保护。
四、变频改造后经济效益分析
1.变频器在低速运行时节能比较明显，由于绞车在井口及井底都处于低速运行，根据现场情况，一般设置井底低速区和井口底速区长度分别70-100M左右，因此低速运行距离大约在140-200M，根据坡长的不同，其低速段占30%左右，其综合节能率在25%左右。
2.采用变频控制以后，由于设置直流制动，在运行时油闸全敞开，减轻了原工频控制下的磨损，油闸只作为一种辅助设施，在电机停稳或在紧急时快速抱闸用，据测算，该项损耗大大降低，能节能3%左右。
3.原工频控制采用交流接触器进行速度切换，用调速电阻调速，而变频控制将其全部甩掉，减少器件用电量，增加了可靠性，原接触器及调速电阻，每2-5个月还需更换一次，维修费用大，而且耽误生产。
4.若采用回馈制动单元，将绞车下行时电机发出的电回收利用，这也能节约一部分电能。
五、结语
绕线式电机转子串电阻调速，电阻上消耗大量的转差功率，速度越低，消耗的转差功率越大。
使用PLC变频调速，是一种节能的高效的调速方式。
绞车绝大部分时间都处在电动状态，节能十分显著，经测算节能30%以上、取得了很好的经济效益。
另外，绞车改造后，系统运行的稳定性和安全性得到大大的提高，减少了运行故障和停工工时，节省了人力和物力，提高了运煤能力，间接的经济效益也很可观。
产品除一般变频器所具有的过压、欠压、过载、短路、温升等多种保护功能外，还具有开机连锁保护，自动限速保护，完全适用调度绞车要求的力矩大，频繁启停、频繁加减速及四象限运行等运行特点，是矿用调度绞车变频改造的理想选择。
变频器上的数字输入、数字输出接口与PLC相连，交接信息，随时控制调度绞车的运行速度。
在变频器中可设置加减速时间，S形速度曲线加速，可最大限度的减小启动过程中的机械冲击，对调度绞车具有较高的安全性。
