铁制品磷化皂化的工艺操作规程
酸洗磷化工艺流程
酸洗磷化工艺流程酸洗磷化是一种常用的表面处理工艺，主要用于金属制品的防腐蚀和增加表面硬度。
这种工艺可以有效地改善金属制品的表面性能，延长其使用寿命，提高其耐腐蚀性能。
下面我们将详细介绍酸洗磷化的工艺流程。
1. 原料准备。
首先，我们需要准备酸洗磷化所需的原料和设备。
原料主要包括酸洗溶液、磷化溶液、除油剂、表面活性剂等。
设备主要包括酸洗槽、磷化槽、清洗槽、干燥设备等。
2. 表面处理。
首先将金属制品进行表面处理，包括去除油污、锈蚀物和其他杂质。
这一步骤非常重要，因为只有清洁的金属表面才能保证酸洗磷化的效果。
3. 酸洗。
将经过表面处理的金属制品放入酸洗槽中，使用酸性溶液进行酸洗。
酸洗的目的是去除金属表面的氧化物和其他杂质，使金属表面变得光滑、干净。
4. 清洗。
酸洗后的金属制品需要进行清洗，以去除残留的酸性溶液和其他杂质。
清洗可以使用水或者碱性溶液进行。
5. 磷化。
清洗后的金属制品放入磷化槽中，使用磷化溶液进行磷化处理。
磷化的目的是在金属表面形成一层磷化物，增加金属表面的硬度和耐腐蚀性能。
6. 清洗。
磷化后的金属制品需要进行再次清洗，以去除残留的磷化溶液和其他杂质。
清洗后的金属制品需要进行干燥处理。
7. 干燥。
经过清洗的金属制品需要进行干燥处理，以去除表面的水分。
干燥可以使用空气干燥或者加热干燥的方法。
8. 检验。
最后，经过酸洗磷化处理的金属制品需要进行质量检验，包括表面质量、硬度、耐腐蚀性能等方面的检测。
只有通过检验的金属制品才能出厂。
总结。
酸洗磷化工艺流程是一种常用的金属表面处理工艺，可以有效地改善金属制品的表面性能，延长其使用寿命，提高其耐腐蚀性能。
通过严格的工艺流程和质量控制，可以生产出高质量的酸洗磷化金属制品，满足不同领域的需求。
希望通过本文的介绍，能够让读者对酸洗磷化工艺有更深入的了解。
磷化处理工艺流程,表面处理黑色磷化工艺
磷化处理工艺流程|表面处理黑色磷化工艺磷化处理工艺流程磷化（phosphorization）是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。
磷化的目的主要是：1）给基体金属提供保护，在一定程度上防止金属被腐蚀；2）用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力；3）在金属冷加工工艺中起减摩润滑使用。
施工方法（1）浸渍磷化适用于高、中、低温磷化特点：设备简单，仅需加热槽和相应加热设备，最好用不锈钢或橡胶衬里的槽子，不锈钢加热管道应放在槽两侧。
（2）喷淋磷化适用于中、低温磷化工艺，可处理大面积工件，如汽车、冰箱、洗衣机壳体。
特点：处理时间短，成膜反应速度快，生产效率高，且这种方法获得的磷化膜结晶致密、均匀、膜薄、耐蚀性好。
（3）刷涂磷化上述两种方法无法实施时，采用本法，在常温下操作，易涂刷，可除锈蚀，磷化后工件自然干燥，防锈性能好，但磷化效果不如前两种。
磷化处理工艺流程除油→水洗→水洗→表调→磷化处理→水洗→水洗→烘干→涂装磷化处理工艺是整个前处理工艺相当为重要的一个环节，其反应机理复杂且影响因素较多，因此磷化处理工艺槽液相对于其它槽液的生产过程控制要复杂得多。
（1）酸比(总酸度与游离酸度的比值)提高酸比可加快磷化处理工艺反应速度，使磷化处理工艺膜薄而细致，但酸比过高会使膜层过薄，易引起磷化处理工艺工件挂灰；酸比过低，磷化处理工艺反应速度缓慢，磷化处理工艺晶体粗大多孔，耐蚀性低，磷化处理工艺工件易生黄锈。
一般来说磷化处理工艺yao液体系或配方不同其酸比大小要求也不同。
（2）温度槽液温度适当提高，成膜速度加快，但温度过高，会影响酸比的变化，进而影响槽液的稳定性，同时膜层晶核粗大，槽液出渣量增大。
（3）沉渣量随着磷化处理工艺反应的不断进行，槽液内的沉渣量会逐渐增多，过量的沉渣会影响工件表面的界面反应，导致磷化处理工艺膜发花、挂灰严重，甚至不成膜，因此槽液必须根据处理的工件量和使用时间适时进行倒槽，进行清渣除淤。
磷化处理技术

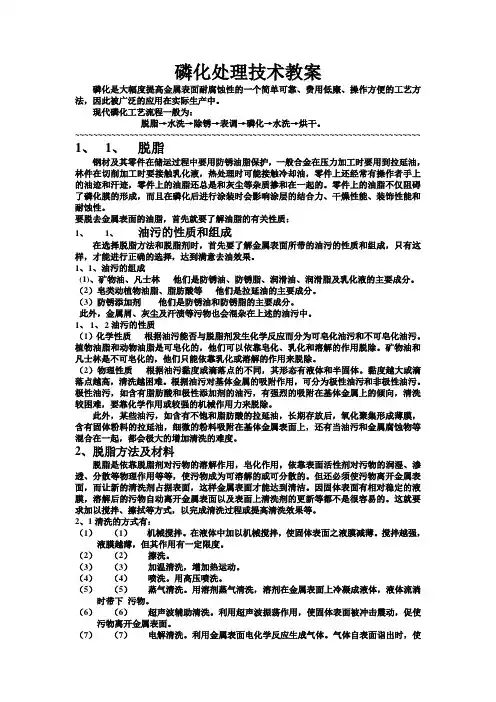

磷化处理技术教案磷化是大幅度提高金属表面耐腐蚀性的一个简单可靠、费用低廉、操作方便的工艺方法，因此被广泛的应用在实际生产中。
现代磷化工艺流程一般为：脱脂→水洗→除锈→表调→磷化→水洗→烘干。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 1、1、脱脂钢材及其零件在储运过程中要用防锈油脂保护，一般合金在压力加工时要用到拉延油，林件在切削加工时要接触乳化液，热处理时可能接触冷却油，零件上还经常有操作者手上的油迹和汗迹，零件上的油脂还总是和灰尘等杂质掺和在一起的。
零件上的油脂不仅阻碍了磷化膜的形成，而且在磷化后进行涂装时会影响涂层的结合力、干燥性能、装饰性能和耐蚀性。
要脱去金属表面的油脂，首先就要了解油脂的有关性质：1、1、油污的性质和组成在选择脱脂方法和脱脂剂时，首先要了解金属表面所带的油污的性质和组成，只有这样，才能进行正确的选择，达到满意去油效果。
1、1、油污的组成(1)、矿物油、凡士林他们是防锈油、防锈脂、润滑油、润滑脂及乳化液的主要成分。
（2）皂类动植物油脂、脂肪酸等他们是拉延油的主要成分。
（3）防锈添加剂他们是防锈油和防锈脂的主要成分。
此外，金属屑、灰尘及汗渍等污物也会混杂在上述的油污中。
1、1、2油污的性质（1）化学性质根据油污能否与脱脂剂发生化学反应而分为可皂化油污和不可皂化油污。
植物油脂和动物油脂是可皂化的，他们可以依靠皂化、乳化和溶解的作用脱除。
矿物油和凡士林是不可皂化的，他们只能依靠乳化或溶解的作用来脱除。
（2）物理性质根据油污黏度或滴落点的不同，其形态有液体和半固体。
黏度越大或滴落点越高，清洗越困难。
根据油污对基体金属的吸附作用，可分为极性油污和非极性油污。
极性油污，如含有脂肪酸和极性添加剂的油污，有强烈的吸附在基体金属上的倾向，清洗较困难，要靠化学作用或较强的机械作用力来脱除。
磷化工艺流程
磷化工艺流程
磷化是一种表面处理技术，通过将金属表面与含磷酸盐的溶液反应，形成一层致密的磷化膜，以提高金属表面的耐腐蚀性、耐磨性和附着力。
下面是一种常见的磷化工艺流程：
1. 除油：首先对金属表面进行除油处理，去除表面的油污和杂质，以便后续的磷化处理能够更好地进行。
2. 酸洗：将金属表面浸泡在酸性溶液中，以去除表面的氧化皮和其他杂质。
3. 中和：将金属表面浸泡在碱性溶液中，以中和酸洗过程中产生的酸性物质，并使金属表面处于中性状态。
4. 磷化：将金属表面浸泡在含有磷酸盐的溶液中，反应一段时间后，形成一层致密的磷化膜。
5. 水洗：将磷化后的金属表面进行水洗，以去除多余的磷化剂和其他杂质。
6. 干燥：将水洗后的金属表面进行干燥，以去除表面的水分和湿气。
7. 表面封闭：最后，可以对金属表面进行表面封闭处理，以提高其耐腐蚀性和耐磨性，例如使用涂层或电泳等方法。
以上是一种常见的磷化工艺流程，不同的应用场景和要求可能会有所不同。
钢铁的磷化处理
钢铁的磷化处理摘要：金属磷化处理工艺可以改变金属表面原有的性质，从而提供新的物理特性或物理化学特性，因而广泛应用于金属的表面处理领域中。
本文主要介绍钢铁的中温与高温磷化，通过实验来研究两种磷化膜的性质，对它们的原理、配方和生产工艺进行了简要的介绍。
关键词：机理，中温，高温，工艺1.引言磷化处理是指钢铁零件在含有锌、锰、钙、铁或碱金属的磷酸盐的溶液中进行化学处理,在其表面上形成一层不溶于水的磷酸盐膜的过程。
磷化是钢铁表面处理的常用手段,磷化膜厚度一般为 5 μm-20 μm，为微孔结构,与基体结合牢固，具有良好的吸附性、润滑性、耐蚀性、不粘附熔融金属性及较高的电绝缘性等。
磷化膜主要用作涂料的底层、金属冷加工时的润滑层、金属表面保护层以及用作电机硅钢片的绝缘处理、压铸模具的防粘处理等。
磷化处理所需设备简单,操作方便,成本低,生产效率高,被广泛应用于汽车、船舶、航空航天、机械制造及家电等工业生产中[1]。
2.磷化膜的形成机理[2]磷化处理是在含有锌、锰、铁的磷酸二氢盐与磷酸组成的溶液中进行的。
金属的磷酸二氢盐可用通式M(H2PO4)2表示,M为金属。
下面主要介绍磷化膜形成的电化学机理。
从电化学的观点来看，磷化膜的形成可认为是微电池作用的结果。
在微电池的阴极上发生氢离子的还原反应，有氢气析出：2H+ + 2e = H2在微电池的阳极上，铁被氧化为离子进入溶液，并与H2PO4-发生反应。
由于M2+的数量不断增加，pH值逐渐升高，促使反应向右进行，最终生成不溶性的正磷酸盐晶核，并逐渐长大。
下面是阳极反应：M - 2e = M2+M2++2H2PO4-= M(H2PO4)2M(H2PO4)2= MHPO4+H3PO43MHPO 4=M 3(PO 4)2↓+ H 3PO 43.实验工艺与配方工艺流程：化学脱脂（碱性除油）→热水洗→冷水洗→酸洗→热水洗→磷化→冷水洗→磷化后处理。
3.1配方与溶液配制一、碱性除油液：碱性化学除油溶液配方二、酸洗除锈液：3%的稀盐酸三、测定总酸度和游离酸： 0.1 mol/L 的NaOH 溶液，酚酞，甲基橙高温磷化酸比值控制在7-8，中温磷化控制在10-15。
钢铁磷化作业指导书
钢铁磷化作业指导书一、作业目的钢铁磷化作业是指对钢铁表面进行磷化处理，以提高钢铁的耐腐蚀性和润滑性能。
本指导书旨在确保钢铁磷化作业的安全、高效进行，保证产品质量。
二、作业前准备1. 安全措施：a. 确保作业场所通风良好，避免有毒气体积聚；b. 工作人员必须穿戴防护服、防护手套、护目镜等个人防护装备；c. 确保作业场所有灭火器材和急救设备；d. 作业人员需接受相关安全培训，了解紧急情况下的应急处理方法。
2. 设备准备：a. 磷化槽：确保磷化槽内液位正常，温度稳定在指定范围内；b. 清洗槽：确保清洗槽内液位充足，清洗液浓度符合要求；c. 酸洗槽：确保酸洗槽内液位充足，酸洗液浓度符合要求；d. 磷化剂：确保磷化剂储存充足，质量合格。
三、作业步骤1. 钢铁表面准备：a. 清洗：将待磷化的钢铁件放入清洗槽中，使用清洗液彻底清洗表面油污、杂质等；b. 酸洗：将清洗后的钢铁件放入酸洗槽中，浸泡一段时间，去除表面的氧化物和锈蚀物；c. 冲洗：将酸洗后的钢铁件放入清水中冲洗，确保酸洗剂完全被冲洗干净。
2. 磷化处理：a. 将冲洗后的钢铁件放入磷化槽中，确保钢铁件完全浸入磷化液中；b. 控制磷化槽内的温度在指定范围内，一般为40-60摄氏度；c. 根据磷化液的浓度要求，控制磷化液的添加量和磷化时间；d. 确保磷化槽内的搅拌器正常运转，以保证液体均匀分布。
3. 磷化后处理：a. 将磷化后的钢铁件从磷化槽中取出，放入清水中彻底冲洗干净；b. 将冲洗后的钢铁件进行烘干处理，确保表面无水分残留；c. 检查磷化后的钢铁件表面是否均匀、光滑，无明显缺陷。
四、作业注意事项1. 严格遵守安全操作规程，佩戴个人防护装备，确保作业人员的安全；2. 定期检查和维护磷化槽、清洗槽、酸洗槽等设备，确保其正常运行；3. 定期检测磷化液的浓度和PH值，确保其符合要求；4. 严禁将有毒有害物质倾倒到排水系统中，应妥善处理废液；5. 磷化槽内应保持良好的清洁状态，定期清理沉淀物和杂质；6. 作业人员应定期接受相关培训，了解新的操作规程和安全知识。
铁系磷化工艺的特点是什么(二)
铁系磷化工艺的特点是什么（二）
深圳雷邦磷化液工程部编辑
四、铁系磷化的工艺规范。
铁系磷化溶液的主要成分是碱金属或铵的磷酸二氢盐，浓度范围约在10～25g/L:氧化剂可使用亚硝酸钠，浓度范围在0.5～2.5g/L,也可以使用氯酸盐，浓度范围约在1～6g/L;也可以采用组合促进剂或其他辅助促进剂。
磷化溶液的pH应控制在3.5～5.0的范围内。
当pH值达到6以上时，难以成膜。
磷化液的工作温度一般为25～65℃，磷化温度每增高10℃，化学反应速度接近加倍。
较高的磷化温度产生较厚的膜层，反之，则必须增加处理时间以达到同样的膜厚。
铁系磷化可采用浸渍或喷淋的方法进行处理。
用浸溃法处理所获得的膜厚大于喷淋法处理所获得的膜厚。
在铁系磷化液中加人微量的Ni2+、Ca2+、Zn2+可提高铁系磷化膜涂装后的耐蚀性。
五、铁系磷化的工艺流程
a.铁系磷化常使用的工艺流程为:碱性脱脂剂脱脂→酸式磷酸盐溶液清洗→磷化→清洗→封闭处理。
b.使用酸式磷酸盐清洗的目的是中和零件经脱脂和清洗后仍残留在表面土的碱度，促进零件表面在以后磷化时能快速形成均匀的铁磷酸盐的磷化膜，消除在低温磷化时生成的膜层不均匀的问题。
c.铁系磷化溶液中加人适量的表面活性剂和极性溶剂以后，将使溶液具有一定的去油污能力。
对于表面油污很轻的零件，可以实施脱脂和磷化同步进行，简化工艺流程，实施三工位或四工位处理,同时也可降低设备的投资。
d.三工位处理流程:脱脂磷化→清洗→封闭处理。
e.四工位处理流程:脱脂磷化→脱脂磷化→清洗→封闭处理。
磷化工艺流程及技术要求
槽内清洗干净后，将DF-911磷化液剂按200Kg/T的浓度配制，搅拌均匀，取样检测合格后，升温至工艺要求后将还原铁粉按500Kg/T均匀加入槽中，待没有气泡产生静止10分钟即可生产。
注：必要时在脱脂处理后，增加酸洗工序，酸洗时严格控制酸洗时间，通常不应超过1分钟。
酸比：6~7
Fe2+：0.5~3g/L
温度：≥95℃
时间：10~15分钟
磷化时间视接箍、接头周围无气泡产生即反应完全。
5
水洗
（二道）
自来水
温度：室温
PH值：6~7
应常溢水
时间：磷化筐在槽中两起两落，约1分钟。
6
干燥
自来水
PH值：9~11
温度：≥90℃
时间：接箍、接头与槽温一样时即可提起。
二、工作液的配制方法
磷化工艺流程及技术要求
工具接头螺纹采用外协加工磷化。
磷化液采用高温锰磷化，磷化及装运过程中应避免螺纹及密封面碰伤。
一、磷化工艺流程及技术要求
序号
工序名称产品牌号及名称工 Nhomakorabea控制要求
备注
1
脱脂
SL-100脱脂剂
游离碱：26~36点
温度：65℃~75℃
时间：10~15分钟
脱脂时间视接箍、接头油脂状况确定
2
工序名称
产品牌号及名称
配制方法及浓度
脱脂
SL-100脱脂剂
槽内清洗干净后，将SL-100脱脂剂按50Kg/T的浓度先用容器溶解后加入槽中，搅拌均匀取样检测，合格后升温至工艺要求即可生产。
表调
MX-1表调剂
槽内清洗干净后，将MX-1表调剂按3Kg/T的浓度加入槽中开启搅拌，升温至工艺要求即可生产。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铁制品磷化皂化的工艺操作规程
1. 概述
铁制品磷化皂化是一种常见的表面处理工艺，可以提高铁制品耐腐蚀性能和表面质量。
本文档将介绍铁制品磷化皂化的工艺操作规程，包括设备、原料、操作流程等方面。
2. 设备
铁制品磷化皂化需要的主要设备如下：
•清洗槽：用于清洗铁制品表面的残留物，如油脂、锈迹等，保证表面清洁度。
•磷化槽：磷化槽是将金属表面与磷化液反应的地方。
反应结束后，铁制品表面将形成一层磷化膜，提高耐腐蚀性。
•皂化槽：将磷化膜与皂化剂反应，生成皂化膜。
皂化膜具有一定的抗锈能力和光泽性。
•烘箱：将经过磷化和皂化处理的铁制品在烘箱中进行干燥，以去除表面水分。
3. 原料
铁制品磷化皂化需要的主要原料如下：
•磷化液：主要成分为[[H_3PO_4]]、[[MnSO_4]]、[[F-]]等。
磷化液的浓度应根据铁制品的材质和磷化皂化工艺要求进行调整。
•皂化剂：一般采用[[NaOH]]或[[KOH]]，皂化剂浓度也应根据磷化皂化工艺要求进行调整。
4. 操作流程
铁制品磷化皂化的操作流程如下：
1.清洗铁制品表面的残留物，然后将铁制品悬挂在磷化槽内，使其表面
浸泡在磷化液中，磷化液温度一般控制在30 ~ 40℃之间，磷化时间一般为5 ~ 10分钟，具体根据铁制品的材质和磷化液浓度进行调整。
2.将经过磷化处理的铁制品放入皂化槽内，使其表面浸泡在皂化液中，
皂化液温度一般控制在50 ~ 60℃之间，皂化时间一般为10 ~ 15分钟，具体根据铁制品的材质和皂化剂浓度进行调整。
3.从皂化槽中取出铁制品，用水清洗干净表面的残留物，然后放入烘箱
中进行干燥，烘箱温度一般控制在80 ~ 100℃之间，烘箱时间一般为20 ~ 30分钟，具体根据铁制品的材质和磷化皂化工艺要求进行调整。
4.取出经过干燥处理的铁制品，检查其磷化皂化膜的质量和表面的光泽
度等指标，符合要求的可以包装出库。
5. 注意事项
在进行铁制品磷化皂化过程中，需要注意以下事项：
1.操作人员需要严格遵守操作规程，佩戴必要的个人防护设备，以保证
人身安全。
2.磷化液、皂化剂为腐蚀性物质，操作时应注意避免直接接触皮肤、眼
睛等人体部位，如有意外接触，应立即用大量清水冲洗。
3.在进行铁制品磷化皂化操作前，需要对操作设备和原料进行检查，确
保其正常工作和质量合格。
4.对于高精度的铁制品，应在进行磷化皂化前先进行试样，以检查工艺
参数是否适合。
6. 结论
铁制品磷化皂化是提高铁制品耐腐蚀性能和表面质量的常用工艺。
本文档介绍了铁制品磷化皂化的设备、原料、操作流程和注意事项等方面，为进行铁制品磷化皂化提供了一定的参考。
同时，在进行磷化皂化操作时，需要结合具体的铁制品材质和工艺要求进行调整，以确保最终产品的质量。
