重力式码头中沉箱和圆筒结构的优化选择探讨
大型集装箱码头方沉箱与大圆筒结构受力特点对比
大型集装箱码头方沉箱与大圆筒结构受力特点对比
李春阳;郭梦圆;徐文强
【期刊名称】《水运工程》
【年(卷),期】2022()10
【摘要】本文以20万吨级自动化集装箱码头为例,运用大型通用有限元软件,对方沉箱码头和大圆筒码头结构进行整体建模,并对码头上部结构进行局部建模,研究组合载荷下的前趾应力和胸墙内力。
研究结果表明:大圆筒码头前趾基床应力大、分布不均匀;而方沉箱码头基床应力小、分布相对均匀。
大圆筒码头胸墙跨度大、悬臂长、弯矩大;而方沉箱码头胸墙弯矩小,且整体分布较均匀。
对于大型重力式码头,方沉箱结构相比大圆筒结构受力更为合理。
【总页数】6页(P138-142)
【作者】李春阳;郭梦圆;徐文强
【作者单位】中交第四航务工程勘察设计院有限公司
【正文语种】中文
【中图分类】U656
【相关文献】
1.一种新型圆筒型沉箱在深水油码头中的应用及内力分析
2.大型沉箱与坐床式圆筒码头案例的造价分析与方案优化
3.高桩码头升级改造前后结构受力对比分析
4.重力式码头中沉箱和圆筒结构的优化选择探讨
5.某海港码头直立式沉箱过渡段受力特性物理模型试验研究
因版权原因，仅展示原文概要，查看原文内容请购买。
重力式码头建设施工管理要点探讨

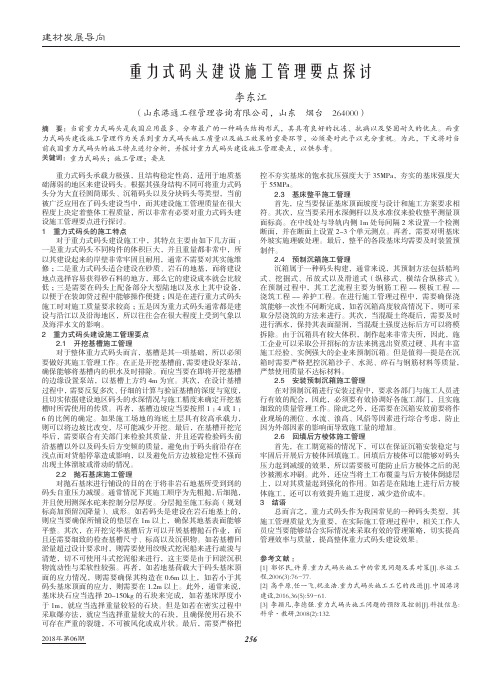

建材发展导向2018年第06期256重力式码头承载力极强，且结构稳定性高，适用于地质基础薄弱的地区来建设码头。
