主断路器
湖南铁道职业技术学院
牵 引 电 器 1. 分闸动作原理 ：
电力机车主断路器
另一路压缩空气经过主阀进入延时阀，经延时后进 人传动气缸，推动传动气缸活塞动作，其活塞杆带动隔 离开关在水平方向转动70°，借助弹簧定位机构使其稳 定在分闸位置。 同时，由于隔离开关的转动带动辅助联锁开关的开 闭关系变换，从而切断分闸电磁铁的电源，分闸阀杆复 原，主阀阀门关闭，压缩空气停止进入灭弧室，动触头 在弹簧作用下恢复到闭合状态。此时整台断路器由隔离 开关断开而处于分断状态.
湖南铁道职业技术学院
牵 引 电 器
电力机车主断路器
BVAC.N99真空断路器
湖南铁道职业技术学院
牵 引 电 器电力机Fra bibliotek主断路器该真空断路器有三个 主要的组成部分： .上面是高压电流部分
.中间是与地隔离的绝
缘部分 .下面是电空机械装置 和低压电流部分 真空断路器结构图
湖南铁道职业技术学院
牵 引 电 器
湖南铁道职业技术学院
牵 引 电 器
电力机车主断路器
TDZlA—10／25型空气断 路器结构 1、灭弧室； 2、非线 性电阻； 3、隔离开 关； 4、转动瓷瓶； 5、控制轴； 6、传动 杠杆； 7、气管 8、合闸阀 杆； 9、起动阀； 10、 分闸阀杆； 11、活塞； 12、传动 气缸； 13、延时 阀； 14、主阀阀门 15、主阀； 16、通风 塞门； 17、支持瓷 瓶； 18、储风缸； 19、底板； 20、辅风缸
湖南铁道职业技术学院
牵 引 电 器
电力机车主断路器
湖南铁道职业技术学院
牵 引 电 器
电力机车主断路器
BVAC.N99真空断路器
BVAC.N99型断路器是单极交流断路器，该电器 设备用于主电路电源的开断、接通电流，同时用于 过载和短路保护。 采用真空管(VST)电空控制。该设备安装在电力 机车顶部，该设备的设计和开断操作完全适合于电 力牵引的要求和工作条件。它具有如下特点： 绝缘性高 环境稳定性好.结构简单 开断容量大 机械寿命长 维护保养简单
牵 引 电 器
电力机车主断路器
电力机车主断路器
湖南铁道职业技术学院
牵 引 电 器
电力机车主断路器
主断路器连接在受电弓与主变压器原边 绕组之间,安装在机车车顶中部。
主断路器属于高压断路器的一种。可分 为油断路器、空气断路器和真空断路器等。 目前电力机车主要采用的是TDZlA—10 ／25型空气主断路器和BVAC.N99真空断路 器。
湖南铁道职业技术学院
牵 引 电 器
电力机车主断路器
TDZlA—10／25型空气主断路器
是电力机车的一个重要电气部件，它是整车与接触 网之间电气连通、分断的总开关，是机车上最重要的保护 设备，当机车发生各种严重故障时都通过它来自动切断机 车电源，从而保护机车。 空气断路器是一种利用压缩空气来灭弧并用压缩空 气作为操作能源的电器。它具有如下特点： a)机车气源充足，容易实现频繁操作； b)开断能力大，燃弧时间短，动作快；
分闸步骤
电力机车主断路器
1. 保持线圈失电；
2. 活塞在弹簧力下移 动（接触压力和恢 复弹簧）；
3. 主触头打开，真空室 灭弧； 4.行程结束，活塞缓冲。 BVAC断路器开断。
湖南铁道职业技术学院
湖南铁道职业技术学院
牵 引 电 器
电力机车主断路器
湖南铁道职业技术学院
牵 引 电 器
二、主断路器动作原理
1. 分闸动作原理 ：
电力机车主断路器
主断路器处于闭合状态时，控制线路中的分闸信 号通过辅助开关的常开触头使分闸电磁铁的线圈得电， 其衔铁受力，撞击分闸阀杆，使压缩空气经过起动阀 进入主阀，推动主阀活塞动作，使主阀阀口打开； 储风缸内的压缩空气经过主阀阀口一路进入灭 弧室，推动动触头移动，动、静触头分开，产生的电 弧在压缩空气的强烈作用下冷却、拉长，最终熄灭。
c)无火灾危险。
湖南铁道职业技术学院
牵 引 电 器
电力机车主断路器
湖南铁道职业技术学院
牵 引 电 器
一、结构组成
电力机车主断路器
TDZlA—10／25型空气断路器结构分 成高压和低压两个部分，这两部分以底板 为界。 高压部分主要包括灭弧室、非线性电 阻隔、离开关等部件； 低压部分主要由储风缸、辅风缸、主 阀、起动阀、延时阀、传动气缸、电磁铁 等部件组成。
心，绝缘导杆连接电空机械装置和动触头。
电空机械装置
此装置安装在机车内部的底板上，用于操作动触头。
湖南铁道职业技术学院
牵 引 电 器
电力机车主断路器
合闸装置
本装置带有空气管路，在动触头快速合闸 过程中提供必需的压力。压力开关监控断路器 合闸的最小压力。电磁阀控制汽缸内的气流量， 操作机械装置汽缸把空气压力转化为机械作用 力。通过调压阀的流量来保证合适的合闸速度。 断路器合闸状态通过保持线圈来保证。电 磁阀得电后允许高压气体由压力汽缸泄放。
湖南铁道职业技术学院
牵 引 电 器
电力机车主断路器
分闸装置
当保持线圈电流切断（控制电源失电）断 路器，断路器分闸，快速脱扣通过恢复弹簧接 触压力弹簧来实现。通过此系统，在失电和停 气时保证主断路器的开断。
为了限制脱扣装置的振动，冲程结束时， 必须通过空气的压缩来实现缓冲。
湖南铁道职业技术学院
牵 引 电 器
高压回路
电力机车主断路器
机车顶上的高压回路装有可以开断交流
电弧的真空开关管。灭弧室通过密封和大气
隔离。两个主触头安装在真空管内部，一个
是静触头，另一个为动触头。动触头的操作 是由电空机械装置和合闸过程中的导向装置 同时来完成的。
湖南铁道职业技术学院
牵 引 电 器
电力机车主断路器
支持绝缘子
安装在底板上的支持绝缘子提供绝缘。通过绝缘子中
湖南铁道职业技术学院
牵 引 合闸操作（BVAC在断开状态） 电 器
电力机车主断路器
真空主断路器剖面图
• • • • 只有在满足如下条件，断路器才能闭合： 断路器必须是断开的； 必须有充足的气压； 保持线圈必须处于得电状态。
湖南铁道职业技术学院
牵 引 电 器 合闸步骤
电力机车主断路器
1. 按“开/关”键；
湖南铁道职业技术学院
牵 引 电 器
电力机车主断路器
湖南铁道职业技术学院
牵 引 电 器
电力机车主断路器
2. 合闸动作原理
主断路器处于分闸状态时，合闸信号通过辅 助联锁开关的常闭触点，使合闸电磁铁的线圈得电， 合闸阀杆被撞击而动作，压缩空气经过起动阀进入传 动气缸，推动活塞动作，其活塞杆带动隔离开关由分 闸位转动至合闸位，也由弹簧定位机构使其稳定在合 闸位置。同时，由于隔离开关的转动变换了辅助联锁 开关的开闭关系，从而切断合闸电磁铁的电源，合闸 阀杆复原，压缩空气停止进入传动气缸，合闸过程结 束。
2. 电磁阀得电； 压缩空气由储风缸 流入气缸； 主动触头随着活塞的 移动而运动；
湖南铁道职业技术学院
牵 引 电 器 合闸步骤
电力机车主断路器
3. 恢复弹簧压缩； 主触头闭合； 触头压力弹簧压缩；
4. 活塞到达行程末端； 保持线圈在保持位 置得电；电磁阀失电； 压力气缸内的空气排 出。BVAC断路器闭 合。
低压双电源切换开关配电柜原理
低压双电源切换开关配电柜原理
低压双电源切换开关配电柜是一种用于低压电力配电系统的设备，一般用于实现电力供电的双系统切换和备用电源供电的自动切换。
其原理如下：
1. 低压双电源切换开关配电柜由两个主断路器组成，分别与两个电源连接。
2. 通过控制系统的控制信号，切换开关将当前的电源切换到备用电源上。
3. 在正常情况下，切换开关将主电源连接到配电系统，并保持备用电源断开。
4. 当主电源出现故障或异常情况时，控制系统会检测到并发送信号给切换开关。
5. 切换开关接收到信号后，会打开备用电源的断路器，将备用电源连接到配电系统上。
6. 切换过程中会有一段短暂的切换时间，但通常在几毫秒内完成，以确保供电的连续性和间断时间的最小化。
7. 一旦主电源恢复正常，控制系统会再次发送信号给切换开关，将备用电源断开并切换回主电源。
8. 切换开关在切换过程中会确保电源之间的互锁，避免两个电源同时供电。
9. 切换开关还会提供监测和保护功能，检测主备电源的状态并在故障时进行报警或停电保护。
通过低压双电源切换开关配电柜的使用，可以确保在主电源出现故障时能够自动切换到备用电源，保障电力供应的连续性和可靠性。
断路器主触头并联辅助触头与并联电阻串联的支路
断路器主触头并联辅助触头与并联电阻串联的支路断路器主触头并联辅助触头与并联电阻串联的支路是电气系统中常见的一种电路设计。
这种设计实际上是为了增强断路器的性能和可靠性，以确保电气设备和系统的安全运行。
首先，让我们来了解一下断路器的作用和原理。
断路器是一种用于保护电气设备和系统的装置，它的主要作用是在电路发生过载或短路时迅速切断电流，以防止电气设备损坏或火灾发生。
断路器通常由主触头和辅助触头组成，主触头用于切断电流，而辅助触头则用于辅助主触头的工作。
断路器的性能和可靠性直接影响到电气设备和系统的安全性和可靠性。
在实际应用中，为了提高断路器的性能和可靠性，常常会采用主触头并联辅助触头与并联电阻串联的支路的设计。
这种设计的作用主要有两个方面。
首先，通过并联辅助触头，可以提高主触头的工作可靠性和寿命，从而增强了断路器的性能。
其次，通过并联电阻串联的支路，可以降低断路器的触点电弧能量，从而延长了断路器的使用寿命，提高了其可靠性。
具体来说，主触头并联辅助触头的设计可以通过多个触点分担电流，减少了触点的负载，延长了触点的寿命，提高了电路的可靠性。
与此同时，通过并联电阻串联的支路，可以使电弧能量得到消耗，减小了触点的磨损和热量，进而降低了触点的老化和烧坏的风险，延长了断路器的使用寿命。
除了性能和可靠性上的优势，主触头并联辅助触头与并联电阻串联的支路的设计还可以带来其他方面的好处。
例如，它可以使断路器更适应不同的负载特性，从而提高了系统的适用性。
同时，它还可以减小触点的电弧对电气设备造成的影响，保护了电气设备的安全和可靠性。
总的来说，断路器主触头并联辅助触头与并联电阻串联的支路是一种有效的电路设计，它能够提高断路器的性能和可靠性，保护电气设备和系统的安全运行。
在实际应用中，我们需要充分理解这种电路设计的原理和作用，合理选择断路器的型号和参数，以确保它能够发挥最佳的作用。
同时，我们还需要注意定期对断路器进行检测和维护，以确保其正常工作，并及时排除潜在的安全隐患。
HXD1型电力机车-电气原理
Page 37
四、电气原理图说明
电气原理图电气设备代码
电气设备代码前缀” -”字母代码，依据标准DIN EN 61346 －2，具体电气设备清单见ZL功能区，举例如下： A 装配、子装配 C 电容 E 杂项，如照明装置、加热装置 K 传感器，接触器 L 互感器 M 电机 S 开关，转换器 T 变压器 X 端子、插头、插座 „„
一、主电路原理
高压隔离开关
网侧主要部件介绍
额定电压： 25 kV 额定电流：400 A
短时耐受电流：8 kA,1s
机械寿命：20000次 驱动方式：手动
一、主电路原理
网侧主要部件介绍
高压电缆总成
形式：单T型
电缆截面积：95mm2 额定电压：25kV 正常工作电压：17.5 kV～31 kV
一、主电路原理
主传动系统
网侧受流原理
升单个受电弓的 网侧电路原理图
升双受电弓的 网侧电路原理图
一、主电ቤተ መጻሕፍቲ ባይዱ原理
网侧检测原理
网侧电路中的高压电压互感器、原边电流互感器和回流电流互感器 等测量器件，用于向机车控制系统、牵引控制单元和能耗表等提供网侧 电压和电流信号。能耗表用于显示机车从电网取得的电能和机车再生制 动向电网反馈的电能。
一、主电路原理
网侧主要部件介绍
高压电压互感器
形式：干式 一次额定电压：25kV 额定频率：50 Hz/60 Hz
二次额定电压：150V
准确级次：C1. 05级 额定输出容量：2×10VA 爬电距离：875mm
一、主电路原理
主断路器（含接地开关）
网侧主要部件介绍
主断路器技术参数
额定电压：25kV
主变压器为卧式变压器，主变压器和谐振电抗器安装在变压器油箱内，采用油循环强迫 风冷。主变压器设有压力释放阀。

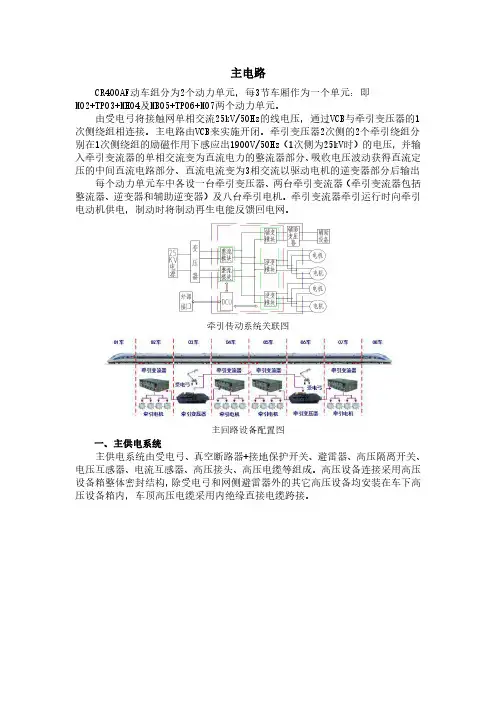

1-CR400AF型动车组主电路
主电路CR400AF动车组分为2个动力单元，每3节车厢作为一个单元：即M02+TP03+MH04及MB05+TP06+M07两个动力单元。
由受电弓将接触网单相交流25kV/50Hz的线电压，通过VCB与牵引变压器的1次侧绕组相连接。
主电路由VCB来实施开闭。
牵引变压器2次侧的2个牵引绕组分别在1次侧绕组的励磁作用下感应出1900V/50Hz（1次侧为25kV时）的电压，并输入牵引变流器的单相交流变为直流电力的整流器部分、吸收电压波动获得直流定压的中间直流电路部分、直流电流变为3相交流以驱动电机的逆变器部分后输出每个动力单元车中各设一台牵引变压器、两台牵引变流器（牵引变流器包括整流器、逆变器和辅助逆变器）及八台牵引电机。
牵引变流器牵引运行时向牵引电动机供电，制动时将制动再生电能反馈回电网。
牵引传动系统关联图主回路设备配置图一、主供电系统主供电系统由受电弓、真空断路器+接地保护开关、避雷器、高压隔离开关、电压互感器、电流互感器、高压接头、高压电缆等组成。
高压设备连接采用高压设备箱整体密封结构，除受电弓和网侧避雷器外的其它高压设备均安装在车下高压设备箱内，车顶高压电缆采用内绝缘直接电缆跨接。
主供电系统原理图主供电设备布置图受电弓-主变压器电路原理图3车和6车各设置1个基本高压单元，每个高压单元的设置相同。
隔离开关可隔离对应的高压单元。
通过真空断路器可对故障受电弓、电压互感器、电流互感器等进行隔离。
每个高压单元通过电流、电压互感器进行检测，实施过压、过流保护。
每个高压单元设置2个避雷器，实现高压回路过电压两级保护。
（一）受电弓受电弓是利用车顶接触网获取和传递电流的机械组成，借鉴目前双滑板受电弓弓头出现裂纹及ADD风管出现异物击打漏风故障，中国标准动车组采用单滑板受电弓。
通过两支压簧吸收弓网振动，弓头结构简单、强度高及气动力学优良。
弓头无翼片、导风板，解决了气动效应导致的翼片、导风板裂纹问题。
ADD风管采用橡胶管，大部分钢管防护，解决风管异物击打漏风问题。
配电柜原理
配电柜原理1. 引言配电柜是工业自动化控制系统中非常重要的设备之一。
它被用于分配、保护和控制电能，并确保供电系统的安全和可靠运行。
在本文中，我们将详细介绍配电柜的基本原理，包括其结构、功能和工作原理。
2. 配电柜的结构配电柜由多个组件组成，每个组件都有特定的功能。
下面是配电柜的主要组件：2.1 电源输入电源输入是配电柜的起点，它接收来自供电网络的电源信号。
通常，电源输入通过主开关连接到供电网络，以便对整个配电柜进行电源控制。
2.2 主断路器主断路器用于切断或连接来自供电网络的电源。
它可以通过手动或自动控制进行操作。
主断路器通常具有过载和短路保护功能，以确保供电系统的安全运行。
2.3 电源负载分配电源负载分配用于将电能分配到不同的负载上。
它通常包括多个电路断路器，每个电路断路器用于连接和保护特定的负载设备。
电路断路器可根据负载需求进行手动或自动控制。
2.4 保护设备保护设备用于保护供电系统和负载设备免受故障和异常情况的影响。
常见的保护设备包括过载保护器、短路保护器、欠压保护器和过压保护器。
这些设备能够自动检测和断开故障电路，以确保供电系统的安全运行。
2.5 控制设备控制设备用于对配电柜进行手动或自动控制。
它通常包括开关、按钮、指示灯和控制面板等组件。
这些设备使操作员能够实时监控和控制配电柜的运行状态。
3. 配电柜的功能配电柜的主要功能是分配、保护和控制电能。
下面是配电柜的主要功能：3.1 电能分配配电柜能够将来自供电网络的电能分配到不同的负载设备上。
它通过电路断路器和电缆连接来实现电路的分配。
3.2 电能保护配电柜能够保护供电系统和负载设备免受故障和异常情况的影响。
它通过保护设备，如过载保护器和短路保护器，检测和断开故障电路。
3.3 电能控制配电柜能够对供电系统和负载设备进行手动或自动控制。
它通过控制设备，如开关和按钮，使操作员能够实时监控和控制配电柜的运行状态。
3.4 增强系统可靠性配电柜可以增强供电系统的可靠性。
施耐德断路器级联原理

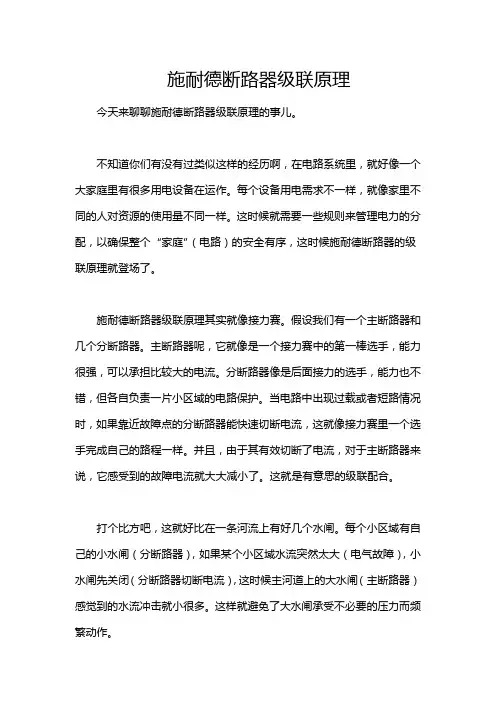

施耐德断路器级联原理今天来聊聊施耐德断路器级联原理的事儿。
