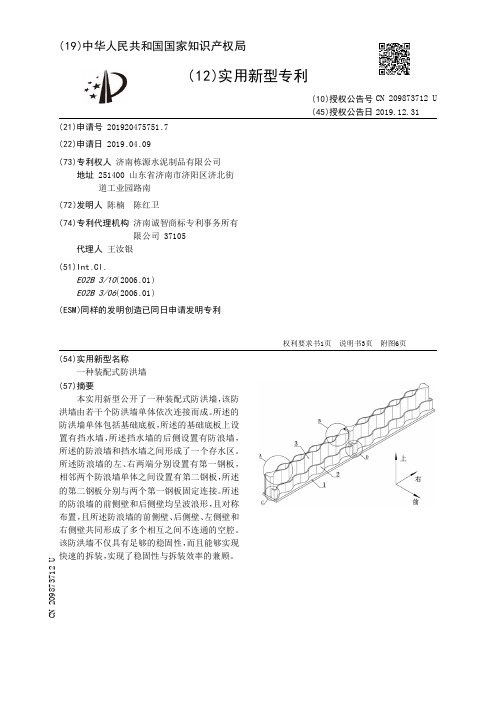

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920475751.7(22)申请日 2019.04.09(73)专利权人 济南栋源水泥制品有限公司地址 251400 山东省济南市济阳区济北街道工业园路南(72)发明人 陈楠 陈红卫 (74)专利代理机构 济南诚智商标专利事务所有限公司 37105代理人 王汝银(51)Int.Cl.E02B 3/10(2006.01)E02B 3/06(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种装配式防洪墙(57)摘要本实用新型公开了一种装配式防洪墙，该防洪墙由若干个防洪墙单体依次连接而成。
所述的防洪墙单体包括基础底板，所述的基础底板上设置有挡水墙，所述挡水墙的后侧设置有防浪墙，所述的防浪墙和挡水墙之间形成了一个存水区。
所述防浪墙的左、右两端分别设置有第一钢板，相邻两个防浪墙单体之间设置有第二钢板，所述的第二钢板分别与两个第一钢板固定连接。
所述的防浪墙的前侧壁和后侧壁均呈波浪形，且对称布置，且所述防浪墙的前侧壁、后侧壁、左侧壁和右侧壁共同形成了多个相互之间不连通的空腔。
该防洪墙不仅具有足够的稳固性，而且能够实现快速的拆装，实现了稳固性与拆装效率的兼顾。
权利要求书1页 说明书3页 附图6页CN 209873712 U 2019.12.31C N 209873712U1.一种装配式防洪墙，其特征在于：由若干个防洪墙单体依次连接而成；所述的防洪墙单体包括基础底板，所述的基础底板上设置有挡水墙，所述挡水墙的后侧设置有防浪墙，所述的防浪墙和挡水墙之间形成了一个存水区；所述防浪墙的左、右两端分别设置有第一钢板，相邻两个防浪墙单体之间设置有第二钢板，所述的第二钢板分别与两个第一钢板固定连接。
2.根据权利要求1所述的一种装配式防洪墙，其特征在于：所述的防浪墙的前侧壁和后侧壁均呈波浪形，且对称布置，且所述防浪墙的前侧壁、后侧壁、左侧壁和右侧壁共同形成了多个相互之间不连通的空腔。
【CN209742141U】一种现场施工剪力墙T型水平连接结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920360176.6(22)申请日 2019.03.21(73)专利权人 中国建筑第七工程局有限公司地址 450000 河南省郑州市城东路116号(72)发明人 奚庆 孟健 尚俊强 刘增辉 石磊 (74)专利代理机构 北京卓特专利代理事务所(普通合伙) 11572代理人 段宇(51)Int.Cl.E04B 2/00(2006.01)E04B 1/41(2006.01)(54)实用新型名称一种现场施工剪力墙T型水平连接结构(57)摘要本实用新型公开了一种现场施工剪力墙T型水平连接结构，包括：剪力墙一和剪力墙二，所述剪力墙一和剪力墙二连接后呈T字形，且剪力墙一和剪力墙二的连接处设有现浇区，所述现浇区内设置有四个加强角钢，所述剪力墙一内设有若干个预埋方管一，所述剪力墙二内设有若干个预埋方管二，所述预埋方管一和预埋方管二延伸至现浇区内，所述现浇区内还设置有箍筋，所述箍筋呈螺旋状，且箍筋分别与预埋方管一和预埋方管二焊接连接。
本实用新型结构较为简单，施工的工作量较小，搭建时减少施工工艺及模板的支设，工期短；在结构内设置钢丝网和螺旋状的箍筋，提高了剪力墙连接后的抗震能力和防火能力。
权利要求书1页 说明书2页 附图2页CN 209742141 U 2019.12.06C N 209742141U权 利 要 求 书1/1页CN 209742141 U1.一种现场施工剪力墙T型水平连接结构，包括：剪力墙一(1)和剪力墙二(2)，其特征在于：所述剪力墙一(1)和剪力墙二(2)连接后呈T字形，且剪力墙一(1)和剪力墙二(2)的连接处设有现浇区(5)，所述现浇区(5)内设置有四个加强角钢(6)，所述剪力墙一(1)内设有若干个预埋方管一(3)，所述剪力墙二(2)内设有若干个预埋方管二(4)，所述预埋方管一(3)和预埋方管二(4)延伸至现浇区(5)内，所述现浇区(5)内还设置有箍筋(7)，所述箍筋(7)呈螺旋状，且箍筋(7)分别与预埋方管一(3)和预埋方管二(4)焊接连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920445722.6
(22)申请日 2019.04.03
(73)专利权人 程帅
地址 125000 辽宁省葫芦岛市连山区杨家
杖子万米路78栋137号
(72)发明人 程帅
(74)专利代理机构 合肥初云专利代理事务所
(普通合伙) 34152
代理人 姜玲玲
(51)Int.Cl.
E04B 2/56(2006.01)
E04B 2/58(2006.01)
E04B 2/86(2006.01)
(54)实用新型名称
一种带转角的装配式剪力墙
(57)摘要
本实用新型公开了一种带转角的装配式剪
力墙，包括楼面和免拆混凝土模板，所述楼面表
面放置有转角钢构，所述转角钢构的两侧壁分别
相抵有转角外模板和转角内模板，所述转角钢构
远离免拆混凝土模板的一端相抵有转角挡板，所
述转角挡板的侧壁开设有固定槽，所述免拆混凝
土模板靠近转角钢构的一端开设有多个加强槽，
每个所述加强槽内均滑动连接有连接钢筋，多个
所述连接钢筋均与转角钢构靠近免拆混凝土模
板的一端相焊接。
通过将连接钢筋插入免拆混凝
土模板的加强槽中，并将其与转角钢构相焊接，
使得免拆混凝土模板与转角钢构连接在一起，通
过将免拆混凝土模板设计为U型结构，使得浇筑
的墙体混凝土将免拆混凝土模板和转角钢构结
合为一体。
权利要求书1页 说明书3页 附图2页CN 209874150 U 2019.12.31
C N 209874150
U
权 利 要 求 书1/1页CN 209874150 U
1.一种带转角的装配式剪力墙，包括楼面(1)和免拆混凝土模板(8)，其特征在于，所述楼面(1)表面放置有转角钢构(2)，所述转角钢构(2)的两侧壁分别相抵有转角外模板(3)和转角内模板(4)，所述转角钢构(2)远离免拆混凝土模板(8)的一端相抵有转角挡板(5)，所述转角挡板(5)的侧壁开设有固定槽(6)，所述免拆混凝土模板(8)靠近转角钢构(2)的一端开设有多个加强槽(10)，每个所述加强槽(10)内均滑动连接有连接钢筋(11)，多个所述连接钢筋(11)均与转角钢构(2)靠近免拆混凝土模板(8)的一端相焊接。
2.根据权利要求1所述的一种带转角的装配式剪力墙，其特征在于，所述免拆混凝土模板(8)为U型混凝土块状结构，所述免拆混凝土模板(8)靠近的两侧壁共同插设有多个加强筋(12)。
3.根据权利要求1所述的一种带转角的装配式剪力墙，其特征在于，所述免拆混凝土模板(8)的上端开设有多个灌孔(9)，多个所述灌孔(9)均与对应侧加强槽(10)相连通。
4.根据权利要求1所述的一种带转角的装配式剪力墙，其特征在于，所述免拆混凝土模板(8)的底部开设有多个定位槽(13)，所述楼面(1)的表面插设有多个定位钢筋(14)。
5.根据权利要求4所述的一种带转角的装配式剪力墙，其特征在于，多个所述定位槽(13)与定位钢筋(14)一一对应，每个所述定位钢筋(14)均与对应定位槽(13)的内壁滑动连接。
6.根据权利要求1所述的一种带转角的装配式剪力墙，其特征在于，所述转角外模板(3)和转角内模板(4)的两端均贯穿滑动连接有固定螺杆(7)，远离免拆混凝土模板(8)一端的固定螺杆(7)与固定槽(6)的内壁滑动连接。
7.根据权利要求2所述的一种带转角的装配式剪力墙，其特征在于，多个所述加强筋(12)的周向侧壁均套设有转筒(15)，每个所述转筒(15)的周向侧壁均对称焊接有多个转板(16)。
2。
