装配式混凝土结构(剪力墙结构)的最新技术析解
装配式剪力墙结构目前形势及施工要点
装配式剪力墙结构目前形势及施工要点随着建筑行业的不断发展和进步，装配式建筑因其高效、节能、环保等诸多优势，逐渐成为了建筑领域的热门话题。
在装配式建筑中，装配式剪力墙结构作为一种重要的结构形式，具有良好的抗震性能和空间整体性，在住宅建筑中得到了广泛的应用。
本文将对装配式剪力墙结构的目前形势及施工要点进行探讨。
一、装配式剪力墙结构的目前形势（一）政策支持近年来，国家出台了一系列政策，大力推动装配式建筑的发展。
在政策的引导下，装配式剪力墙结构得到了更多的关注和应用。
各地纷纷制定了装配式建筑的发展目标和相关政策，为装配式剪力墙结构的推广提供了有力的政策保障。
（二）技术进步随着科技的不断发展，装配式剪力墙结构的技术也在不断创新和完善。
从构件的生产工艺到施工安装技术，都取得了显著的进步。
新型材料的应用、连接节点的优化以及信息化技术的融入，使得装配式剪力墙结构的性能和质量得到了进一步提升。
（三）市场需求随着人们对住房品质和居住环境的要求不断提高，装配式剪力墙结构因其能够实现标准化设计、工厂化生产和装配化施工，能够有效缩短工期、提高工程质量，满足了市场对于高效、高品质建筑的需求。
同时，在环保压力日益增大的背景下，装配式建筑的节能减排优势也使其在市场中更具竞争力。
（四）面临的挑战尽管装配式剪力墙结构发展形势良好，但也面临着一些挑战。
例如，初期投资成本较高，需要建设大规模的预制构件生产基地；行业标准和规范还不够完善，导致在设计、生产和施工过程中存在一定的不确定性；专业技术人才短缺，限制了技术的推广和应用。
二、装配式剪力墙结构的施工要点（一）预制构件的生产1、模具设计与制作模具的设计和制作质量直接影响预制构件的尺寸精度和外观质量。
模具应具有足够的强度、刚度和稳定性，能够重复使用多次。
2、原材料的选择选择质量合格、性能稳定的原材料，如水泥、骨料、钢筋等，确保预制构件的强度和耐久性。
3、生产工艺控制严格控制混凝土的配合比、搅拌时间、浇筑振捣工艺以及养护条件，保证预制构件的质量。
装配式混凝土剪力墙结构技术
装配式混凝土剪力墙结构技术下面是本店铺给大家带来关于装配式混凝土剪力墙结构技术的相关内容，以供参考。
4.1、装配式混凝土剪力墙结构技术4.1.1、技术内容装配式混凝土剪力墙结构是指全部或部分采用预制墙板构件，通过可靠的连接方式后浇混凝土、水泥基灌浆料形成整体的混凝土剪力墙结构。
这是近年来在我国应用最多、发展最快的装配式混凝土结构技术。
国内的装配式剪力墙结构体系主要包括：（1）高层装配整体式剪力墙结构。
该体系中，部分或全部剪力墙采用预制构件，预制剪力墙之间的竖向接缝一般位于结构边缘构件部位，该部位采用现浇方式与预制墙板形成整体，预制墙板的水平钢筋在后浇部位实现可靠连接或锚固；预制剪力墙水平接缝位于楼面标高处，水平接缝处钢筋可采用套筒灌浆连接、浆锚搭接连接或在底部预留后浇区内搭接连接的形式。
在每层楼面处设置水平后浇带并配置连续纵向钢筋，在屋面处应设置封闭后浇圈梁。
采用叠合楼板及预制楼梯，预制或叠合阳台板。
该结构体系主要用于高层住宅，整体受力性能与现浇剪力墙结构相当，按“等同现浇”设计原则进行设计。
（2）多层装配式剪力墙结构。
与高层装配整体式剪力墙结构相比，结构计算可采用弹性方法进行结构分析，并可按照结构实际情况建立分析模型，以建立适用于装配特点的计算与分析方法。
在构造连接措施方面，边缘构件设置及水平接缝的连接均有所简化，并降低了剪力墙及边缘构件配筋率、配箍率要求，允许采用预制楼盖和干式连接的做法。
4.1.2、技术指标高层装配整体式剪力墙结构和多层装配式剪力墙结构的设计应符合国家现行标准《装配式混凝土结构技术规程》JGJ1和《装配式混凝土建筑技术标准》GB/T 51231中的规定。
《装配式混凝土结构技术规程》JGJ1、《装配式混凝土建筑技术标准》GB/T 51231中将装配整体式剪力墙结构的最大适用高度比现浇结构适当降低。
装配整体式剪力墙结构的高宽比限值，与现浇结构基本一致。
作为混凝土结构的一种类型，装配式混凝土剪力墙结构在设计和施工中应该符合现行国家标准《混凝土结构设计规范》GB 50010、《混凝土结构施工规范》GB 50666、《混凝土结构工程施工质量验收规范》GB 50204中各项基本规定；若房屋层数为10层及10层以上或者高度大于28m，还应该参照《高层建筑混凝土结构技术规程》JGJ 3中关于剪力墙结构的一般性规定。
全预制装配整体式剪力墙结构施工新技术
Ｎｅ ｗ Ｃｏ ｎ ｓ ｔ ｒ ｕ ｃ ｔ ｉ ｏ ｎ Ｔｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ｆ ｏ ｒ Ｆｕ ｌ ｌ Ｐｒ ｅ ｆ ａ ｂ ｒ ｉ ｃ ａ ｔ ｅ ｄ Ｉ ｎ ｔ ｅ ｇ ｒ ａ ｌ Ｔｙ ｐ ｅ Ｓ ｈ ａ ｒ ｅ Ｗａ ｌ ｌ Ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ
制构件 生产 全过 程进行 质量 管理和 计划管 理 。
构 件 生产 企 业应 建立 构件 标 识系 统 ，标 识系 统 宜满 足
唯一 性 要求 。当上 一道 工 序质 量检 验 不符 合 设计 及 相关 标 准规 定时 ，不应 进行 下一道 工序 。
员 协 调各 工种 作 业顺 序 、预 制构 件 吊装 顺序 、塔 吊使用 顺 序 及使用 时间 ，制订 吊装计 划 ，保 障 吊装作业 有序进 行 。
２ ． ３ ． ２预 制构件 吊装顺序
利用Ｂ Ｉ Ｍ模 拟 ，对 吊装 前 进 行 预 拼 装 ，根 据 三 维 模
拟 ，确 定 吊装 顺序 ，用 于指 导现 场施 工 。Ｐ Ｃ 板 块 吊装 总体
２ ． ２ 预制构件运输及堆放
２ ． ２ ． １ 预 制构 件 的进 场 验 收
和安全 警示牌 。
模具 最 终 固定 一装 饰 层钢 筋绑 扎 及插 入连 接 件 一插 入保
２ ． ３ 预 制 构 件 安 装
温 连接 件 一 结构层 模 具 检验 一 结构 层模 具 固定 一结 构 层钢 筋 作业 一预 埋件 固 定架 安装 一 预埋 件 安装 与检 验 一模 具安
ＸＵ Ｗ ｅｎ ｈ ａ ｏ ＣＨＥＮ Ｈｕ ａ ＺＨＡＮＧ Ｓｈ ｕ ａ ｎ ｇｌ ｏ ｎ ｇ ＳＨＩ Ｘｉ ａ ｏｐ ａｎ ＧＯＵ Ｌ ｉ ｐ ｅ ｎ ｇ ＴＩ ＡＮ Ｈｕ ｉ ｗｅ ｎ Ｌ Ｉ Ｕ Ｄａ ｎ

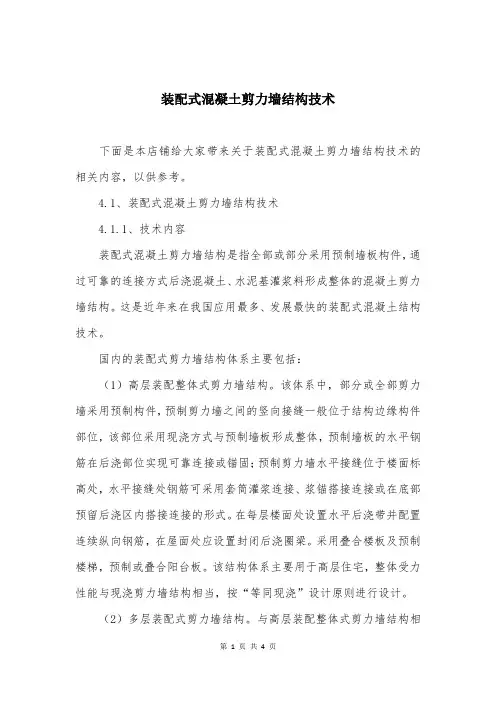

装配式混凝土剪力墙结构技术
装配式混凝土剪力墙结构技术装配式混凝土剪力墙结构技术，听上去有点复杂对吧？不过，咱们不需要皱眉头，慢慢来，今天我就带大家轻松搞懂这玩意儿。
所谓的“装配式”就是将不同的构件像拼积木一样先在工厂里制造好，然后运到工地上一块块地拼接起来。
而“混凝土剪力墙结构”嘛，就是一种用混凝土做的墙体，能有效抵抗外力，特别是地震这种强烈的震动。
所以，合起来说，装配式混凝土剪力墙就是将这种能抗压抗震的墙体，预制出来，然后快速组装到建筑中。
是不是很像拼乐高？不过，拼乐高的是小朋友，我们拼的是大楼。
你想，过去盖大楼，特别是那种高楼大厦，建筑工人得在现场一块块浇筑，累得像狗一样，工作效率还不高，工期特别长。
更麻烦的是，天气不好、材料不准，搞不好还得重新做，真是让人头大。
可是现在，有了装配式技术，施工变得像玩积木一样简单。
墙体、楼板、梁柱这些大块头的东西，早在工厂里就预制好了，质量控制得特别严格，运到现场之后，几乎就可以直接“拼装”。
不仅减少了人工，也大大缩短了工期。
这么一说，是不是觉得这技术简直是时代的进步？再说说“剪力墙”这个词，听着有点生硬，是不是？这就是指建筑里那些主要承担水平力的墙，特别是在地震或者风力大的地方，剪力墙就成了大楼的“保护伞”。
简而言之，就是墙体负责分担和传递来自外界的横向压力。
这可不是什么轻松的活！要想保持大楼的稳定，剪力墙就得强得像个钢铁侠，能抵抗得住各种外力。
咱们现在说的装配式混凝土剪力墙，正是把这种强悍的“保护伞”搬到了工厂，打磨得更好，然后以最精确的方式运送到工地。
装配式混凝土剪力墙还特别环保。
你想啊，传统的建房方式，总得有很多的材料在现场浪费掉，建筑垃圾也是一堆堆的。
但是，装配式技术就避免了这个问题。
墙体是预制的，现场只需要进行精准拼接，浪费几乎为零。
工厂生产时材料损耗更低，几乎做到了一块砖都不浪费。
再加上它能够快速完成大楼的结构，减少了施工的时间，也降低了整体的碳排放。
更环保、效率更高，这才是真正的绿色建筑。

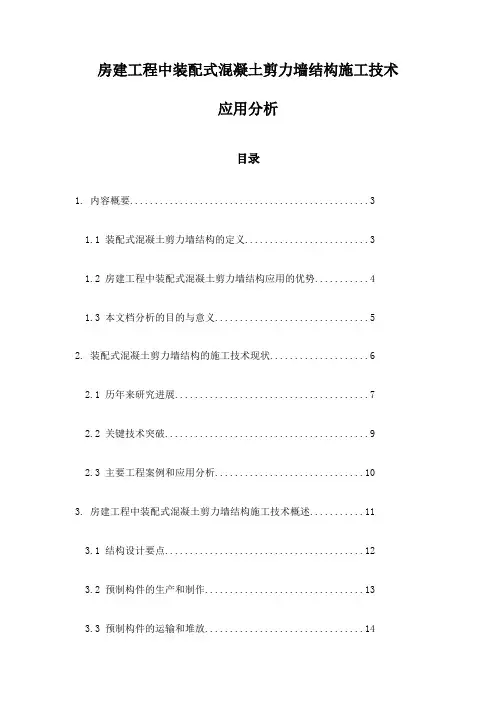

房建工程中装配式混凝土剪力墙结构施工技术应用分析
房建工程中装配式混凝土剪力墙结构施工技术应用分析目录1. 内容概要 (3)1.1 装配式混凝土剪力墙结构的定义 (3)1.2 房建工程中装配式混凝土剪力墙结构应用的优势 (4)1.3 本文档分析的目的与意义 (5)2. 装配式混凝土剪力墙结构的施工技术现状 (6)2.1 历年来研究进展 (7)2.2 关键技术突破 (9)2.3 主要工程案例和应用分析 (10)3. 房建工程中装配式混凝土剪力墙结构施工技术概述 (11)3.1 结构设计要点 (12)3.2 预制构件的生产和制作 (13)3.3 预制构件的运输和堆放 (14)4. 施工准备 (16)4.1 施工现场的准备 (17)4.2 材料准备 (17)4.3 机械设备准备 (18)5. 装配式混凝土剪力墙结构施工的力量组织和协调 (20)5.1 施工单位的组织架构 (21)5.2 施工现场的协调管理机制 (23)5.3 施工工期与质量的控制策略 (25)6. 预制构件的吊装和现场拼装技术 (26)6.1 预制墙板的吊装技术 (28)6.2 预应力缝束和其他预应力功率布置 (29)6.3 现场拼装质量控制措施 (31)7. 装配式混凝土剪力墙结构的施工配合 (32)7.1 地面与楼面施工配合 (33)7.2 柱和楼板施工配合 (35)7.3 主体与装修工程的协调配合 (36)8. 安全保障与应急管理 (37)8.1 现场施工安全管理 (38)8.2 突发事故和紧急情况的处理措施 (40)8.3 风险评估与预防措施 (41)9. 工程质量控制 (42)9.1 事前、事中、事后的质量管理措施 (43)9.2 各个阶段的质量监控点 (44)9.3 质量缺陷处理方案 (45)10. 实例分析 (46)10.1 装配式混凝土剪力墙结构典型工程的参数与特点 (47)10.2 施工过程中的得失总结与经验分享 (49)10.3 项目质量、进度与成本评估 (50)1. 内容概要本文档主要针对房建工程中装配式混凝土剪力墙结构施工技术的应用进行分析。
装配式混凝土剪力墙结构体系施工技术与管理
装配式混凝土剪力墙结构体系施工技术与管理在现代建筑领域，装配式混凝土剪力墙结构体系凭借其高效、节能、环保等优势，逐渐成为主流的建筑结构形式之一。
本文将对装配式混凝土剪力墙结构体系的施工技术与管理进行详细阐述。
一、装配式混凝土剪力墙结构体系概述装配式混凝土剪力墙结构是将预制的混凝土剪力墙构件在施工现场进行拼装连接而成的结构体系。
与传统现浇混凝土结构相比，其具有施工速度快、质量易于控制、减少现场湿作业、节约资源等优点。
预制构件通常在工厂内生产，经过严格的质量检测，然后运输到施工现场进行安装。
二、施工技术要点1、预制构件的生产与运输预制构件的生产需要严格按照设计要求进行，确保尺寸精度和质量。
在生产过程中，要注意模具的选择与维护，混凝土的配合比、浇筑与振捣，以及养护条件等。
运输过程中，要做好构件的固定和防护，防止运输途中的损坏。
2、现场堆放与管理预制构件到达现场后，应合理规划堆放场地，按照构件的类型、规格、使用顺序等进行分类堆放。
同时，要做好防雨、防潮、防碰撞等措施。
3、构件的吊装与安装吊装前，需要根据构件的重量、尺寸等选择合适的起重设备和吊具。
安装时，要保证构件的位置、垂直度、平整度等符合设计要求，通过临时支撑等措施确保安装过程中的稳定性。
4、节点连接技术节点连接是装配式混凝土剪力墙结构的关键环节，常见的连接方式有套筒灌浆连接、浆锚搭接连接、后浇混凝土连接等。
连接施工时，要严格控制连接材料的质量和施工工艺，确保节点的承载能力和抗震性能。
5、防水处理装配式剪力墙结构的防水处理至关重要。
在构件拼接处、预留孔洞等部位，要采用合适的防水材料和施工方法，确保结构的防水性能。
三、施工管理措施1、施工组织管理制定详细的施工组织设计，合理安排施工顺序和进度计划。
协调各施工环节，确保预制构件的生产、运输与现场施工的紧密衔接。
2、质量管理建立完善的质量管理体系，加强对预制构件生产和现场施工过程的质量控制。
对原材料、构配件、施工工艺等进行严格检验，及时发现和解决质量问题。
装配式混凝土剪力墙结构技术分析
装配式混凝土剪力墙结构技术分析装配式混凝土剪力墙结构技术是一种逐渐流行的建筑结构模式。
在现今的建筑学中，装配式混凝土剪力墙技术得到了广泛应用。
它具有构造独特、配合紧密和能承受地震等特点。
装配式混凝土剪力墙结构技术在国际上得到广泛的关注和应用。
下面，我们将对其进行技术分析。
现代建筑在选择建筑材料及结构设计方面，注重抵抗地震的性能。
由于地震对建筑物的破坏程度较大，因此建筑物的抗震性能是非常重要的。
装配式混凝土剪力墙结构技术能够提高建筑物的抗震性能，使建筑物免受地震的破坏。
其主要特点是：它利用混凝土在剪切中的抗力，通过墙体的剪力传递和破坏模式的控制，实现建筑物的抗震性能。
装配式混凝土剪力墙结构技术不同于传统的混凝土墙结构。
它采用了装配式混凝土结构模式，即预制构件装配在施工现场，形成连续剪力墙体。
其优点是：通过工厂预制，能够提高质量和减少施工时间，从而降低了建造成本。
此外，装配式混凝土剪力墙结构技术还具有优良的耐久性。
墙的混凝土经过预制制作和长时间养护后，其强度和耐久性得到了提高。
墙体的制造过程确保了无裂缝和完整的灌浆，提供了更好的性能和更高的质量。
此类结构中的剪力墙通常是由两个预制墙板（由轻钢龙骨或混凝土预制压铸件组成）以及连接墙板的连接体制成。
在剪切力的作用下，剪力墙的墙板能够一起工作，从而增加了结构整体的稳定性。
具有双层预制结构的剪力墙能够增强墙的阻尼能力，并减少结构的破坏。
在装配式混凝土剪力墙中墙板之间的连接主要采用钢板配以螺栓固定，使整个结构形成更稳定的整体。
总的来说，装配式混凝土剪力墙结构技术证明是有效的建筑结构模式，它将能够保护建筑物免受地震破坏并提供更安全、稳定的建筑物。
同时其还具有有效的耐久性、质量、性能和成本。
装配式混凝土剪力墙结构技术的发展给建筑学带来了巨大的发展，它必将继续为未来的建筑设计提供有效的支持。
装配整体式混凝土剪力墙结构施工技术
装配整体式混凝土剪力墙结构施工技术随着建筑行业的不断发展，装配整体式混凝土剪力墙结构作为一种新型的建筑结构形式，因其具有施工速度快、质量高、节能环保等优点，在现代建筑中得到了越来越广泛的应用。
本文将对装配整体式混凝土剪力墙结构的施工技术进行详细的介绍。
一、装配整体式混凝土剪力墙结构概述装配整体式混凝土剪力墙结构是指由预制混凝土剪力墙墙板、叠合梁、叠合板等预制构件通过可靠的连接方式装配而成的混凝土剪力墙结构。
这种结构形式将预制构件的生产和现场施工相结合，既提高了施工效率，又保证了结构的质量和性能。
二、施工准备1、技术准备施工前，应熟悉施工图纸和相关规范标准，编制施工方案和技术交底，明确施工工艺和质量要求。
同时，应进行预制构件的深化设计，确定构件的尺寸、配筋、连接方式等。
2、材料准备根据施工进度计划，提前采购预制构件、钢筋、混凝土、连接件等材料，并确保材料的质量符合要求。
预制构件应在工厂生产完成，并经过检验合格后方可运输至施工现场。
3、现场准备施工现场应平整、坚实，具备良好的排水条件。
按照施工方案的要求，设置临时道路、堆场、塔吊等设施，并进行测量放线，确定预制构件的安装位置和标高。
三、预制构件的运输与堆放1、运输预制构件的运输应根据构件的尺寸、重量、形状等选择合适的运输车辆和运输方式。
在运输过程中，应采取有效的固定和防护措施，防止构件受损。
2、堆放预制构件到达施工现场后，应按照规格、型号、使用部位等分类堆放，并设置明显的标识。
堆放场地应平整、坚实，构件之间应留有足够的间隙，防止碰撞和挤压。
四、预制构件的安装1、墙板安装（1）墙板安装前，应在底部设置坐浆层，坐浆层的厚度和强度应符合设计要求。
（2）采用塔吊将墙板吊运至安装位置，缓慢下落，使墙板底部的预留钢筋插入基础的预留孔内。
（3）调整墙板的位置和垂直度，确保符合要求后，采用连接件将墙板与相邻构件进行连接。
2、叠合梁安装（1）在墙板安装完成后，进行叠合梁的安装。
