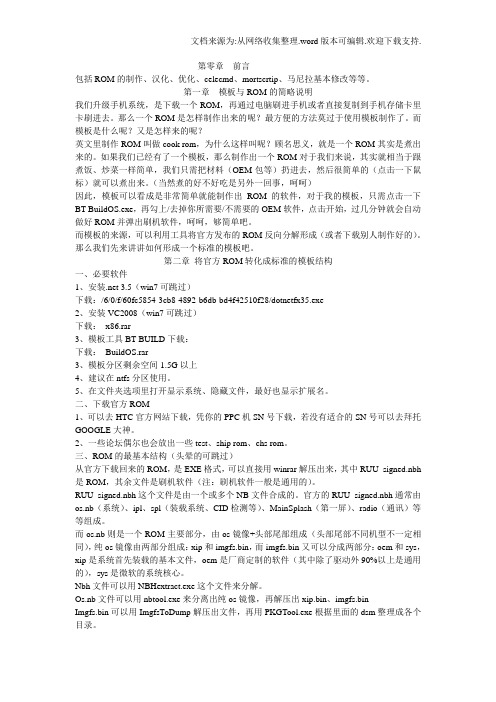

手机ROM制作教程

手机ROM制作教程
而os.nb则是一个ROM主要部分,由os镜像+头部尾部组成(头部尾部不同机型不一定相同),纯os镜像由两部分组成:xip和imgfs.bin,而imgfs.bin又可以分成两部分:oem和sys,xip是系统首先装载的基本文件,oem是厂商定制的软件(其中除了驱动外90%以上是通用的),sys是微软的系统核心。
因此,模板可以看成是非常简单就能制作出ROM的软件,对于我的模板,只需点击一下BT BuildOS.exe,再勾上/去掉你所需要/不需要的OEM软件,点击开始,过几分钟就会自动做好ROM并弹出刷机软件,呵呵,够简单吧。
而模板的来源,可以利用工具将官方发布的ROM反向分解形成(或者下载别人制作好的)。
5、OEM、TOOLS、RUU支持自定义路径,可编辑rom\config.ini或在BT BuildOS的目录选择里选择。
6、支持自定义机型,请参考BT BuildOS\TOOLS\Devices.ini自行编写,我已经将常用机型列出来,不过未能一一测试,有错之处请反馈或自行修正。
7、xidump目录是我根据bepe的xidump.exe整理的分解ROM工具包,其中里面有三个BAT,可以把相关文件拖到那几个BAT上实现傻瓜分解。其中Dump.bat可以解出oem+sys+xip(假如有的话),Dump_,Dump_XIP.bat可以只解出xip。
(2)oem、sys合成imgfs.bin(imgfsformdump.exe)
(3)xip、imgfs.bin插进原来的os.nb里(imgfstonb.exe、implantxip.exe)
(4)os.nb签名成nbh。
四、将官方ROM整理成一个标准模板。
(一)BT BuildOS简略说明

tms320f28335中文数据手册介绍

tms320f28335中文数据手册介绍
3 功能概述 ............................................................................................................................ 33 3.1 内存映射 .................................................................................................................... 34 3.2 简要说明 .................................................................................................................... 41 3.2.1 C28x CPU ................................................................ 41 3.2.2 内存总线(哈弗总线架构) .................................................................................... 41 3.2.3 外设总线 ......................................................................................................... 41 3.2.4 实时 JTAG 和分析 .............................................................................................. 42 3.2.5 外部接口(XINTF) ................................................................................................ 42 3.2.6 闪存 ............................................................................................................... 42 3.2.7 M0,M1 SARAM ............................................................................................... 42 3.2.8 L0, L1, L2, L3, L4, L5, L6, L7SARAM ........................................................................ 43 3.2.9 引导 ROM ........................................................................................................ 43 3.2.9.1 引导加载器使用的外设引脚 ....................................................................... 44 3.2.10 安全性 ............................................................................................................ 44 3.2.11 外设中断扩展 (PIE) 块 ......................................................................................... 46 3.2.12 外部中断 (XINT1-XINT7,XNMI) ............................................................................. 46 3.2.13 振荡器和锁相环 (PLL) .......................................................................................... 46 3.2.14 安全装置 ......................................................................................................... 46 3.2.15 外设时钟 ......................................................................................................... 46 3.2.16 低功率模式 ....................................................................................................... 46 3.2.17 外设帧 0,1,2,3 (PFn) ...................................................................................... 47 3.2.18 通用输入/输出 (GPIO) 复用器 ................................................................................. 47 3.2.19 32 位 CPU 定时器 (0,1,2) .................................................................................. 47 3.2.20 控制外设 ......................................................................................................... 48 3.2.21 串行端口外设 .................................................................................................... 48 3.3 寄存器映射 ................................................................................................................. 49 3.4 器件仿真寄存器 ............................................................................................................ 51 3.5 中断 .......................................................................................................................... 52 3.5.1 外部中断 ......................................................................................................... 56 3.6 系统控制 .................................................................................................................... 57 3.6.1 OSC 和 PLL 块 .................................................................................................. 58 3.6.1.1 外部基准振荡器时钟选项 .......................................................................... 59 3.6.1.2 基于 PLL 的时钟模块 .............................................................................. 60 3.6.1.3 输入时钟损失 ....................................................................................... 61 3.6.2 安全装置块 ....................................................................................................... 62 3.7 低功率模式块 ............................................................................................................... 63

安卓rom移植教程

安卓rom移植教程

安卓rom移植教程前言:因为很多机友都想自己移植rom,苦于找不到教程,所以我今天抛砖引玉啦,为了大白,为了我们玩机一族,我慢慢将这段时间移植的经验分享一下,估计一天写不完,那就分几篇写啦,有兴趣的朋友可以留意一下,不想花时间移植的机友就飘过啦!另外我移植的经验都是基于安卓4.0的,我只保证安卓4.0可以通过此方法顺利快速移植一个ROM,那么想移植安卓2.3或者移植安卓4.1的朋友就另外请教高手啦。

一、找相近机型找相近机型主要是为我们移植rom节省功夫,因为相近机型的rom大部分驱动都是相同的,比如和我们大白G21相近的机型有G10、G11、G12,我推荐大家找G11的rom,为什么?因为G11与我们大白G21的硬件配置最相似,比如CPU是同型号的,分辨率也是一样的,连摄像头像素都一样,所以为我们大白G21移植rom,找G11机型的rom是首选。

二、移植boot.img移植安卓rom首先要移植boot.img,这里我只说一下要重点修改boot.img里面的内容,此外怎么解包和打包boot.img就不在这里谈及了,网上有很多教程,多用搜索功能。

我推荐用厨房软件解包boot.img,解包boot.img后有BOOT-EXTRACTED文件夹,BOOT-EXTRACTED文件夹里面有boot.img-ramdisk文件夹和zImage内核,我们找到boot.img-ramdisk文件夹里面的init.rc文件,移植boot.img全部就在init.rc文件,init.rc文件我理解就是一个启动文件,我们开机后通过init.rc文件启动系统。

好,现在我们用文本编辑打开init.rc文件,找到export BOOTCLASSPATH这一项,这一项后面就是启动系统的相关项目,不同机型不同系统这一项启动内容都不一样,那么我们怎么修改这个呢?很简单,比如我们解包G11的sense4的rom,找到G11的内核boot.img,然后解包G11的boot.img,找到init.rc文件,然后用文本打开将export BOOTCLASSPATH这一项后面的内容全部复制,然后再到我们G21的init.rc,把export BOOTCLASSPATH这一项的内容复制上去,简单的说就是将G11的启动内容复制到G21的启动内容上,到这里,boot.img的移植就完成了,最后将我们G21的boot.img打包回来。

MB90F882S资料

MB90F882S资料

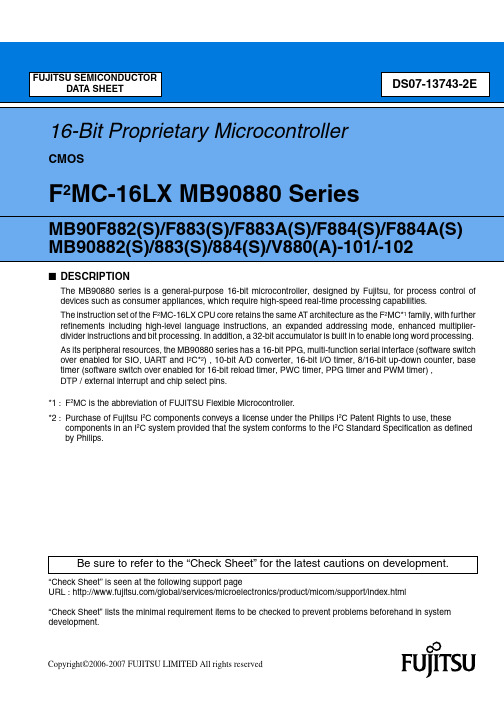

DS07-13743-2EFUJITSU SEMICONDUCTORDATA SHEETCopyright©2006-2007 FUJITSU LIMITED All rights reserved“Check Sheet” is seen at the following support pageURL : /global/services/microelectronics/product/micom/support/index.html“Check Sheet” lists the minimal requirement items to be checked to prevent problems beforehand in system development.Be sure to refer to the “Check Sheet” for the latest cautions on development.16-Bit Proprietary MicrocontrollerCMOSF 2MC-16LX MB90880 SeriesMB90F882(S)/F883(S)/F883A(S)/F884(S)/F884A(S)MB90882(S)/883(S)/884(S)/V880(A)-101/-102■DESCRIPTIONThe MB90880 series is a general-purpose 16-bit microcontroller, designed by F ujitsu, for process control of devices such as consumer appliances, which require high-speed real-time processing capabilities.The instruction set of the F 2MC-16LX CPU core retains the same AT architecture as the F 2MC*1 family, with further refinements including high-level language instructions, an expanded addressing mode, enhanced multiplier-divider instructions and bit processing. In addition, a 32-bit accumulator is built in to enable long word processing. As its peripheral resources, the MB90880 series has a 16-bit PPG, multi-function serial interface (software switch over enabled for SIO, UART and I 2C*2) , 10-bit A/D converter, 16-bit I/O timer, 8/16-bit up-down counter, base timer (software switch over enabled for 16-bit reload timer, PWC timer, PPG timer and PWM timer) , DTP / external interrupt and chip select pins.*1 : F 2MC is the abbreviation of FUJITSU Flexible Microcontroller.*2 : Purchase of Fujitsu I 2C components conveys a license under the Philips I 2C Patent Rights to use, thesecomponents in an I 2C system provided that the system conforms to the I 2C Standard Specification as defined by Philips.MB90880 Series2■FEATURES•ClockMinimum instruction execution time : 30.3 ns / 4.125 MHz source oscillation × eight times(in internal operation : 33 MHz/3.3 V ± 0.3 V)PLL clock multiplication system•Maximum memory space16 Mbytes•Instruction set optimized for control applicationsSupported data types : bit, byte, word and long wordStandard addressing modes : 23 typesEnhanced high-precision calculation realized by 32-bit accumulatorSigned multiplication/division instructions and extended RETI instruction functions•Instruction set supporting high-level language (C language) and multi-task operationsIntroduction of system stack pointerSymmetrical instruction set and barrel shift instructions•Improved execution speed4-byte queue•Powerful interrupt functionsEight priority levels programmable; External interrupts : 24•Data transfer functions (µDMAC)Up to 16 channels•Built-in ROMFlash ROM : 256, 384 and 512 Kbytes; MASK ROM : 256, 384 and 512 Kbytes•Built-in RAMFlash RAM : 16, 24 and 30 Kbytes; MASK RAM : 16, 24 and 30 Kbytes•General-purpose portsDual clock product : up to 81 channels; Single clock product : up to 83 channels•A/D converterRC successive approximation conversion type : 20 channels (Resolution : 8 or 10 bits)•Multi-function serial interface7 channels (software switchable between for SIO, UART and I2C)•16-bit PPG8 channels•8/16-bit up-down counter/timerEvent input pins : 68-bit up-down counters : 28-bit reload/compare registers : 2•Base timer4 channels (software switchable between 16-bit reload timer, PWC timer, PPG timer, and PWM timer)•16-bit I/O timerInput capture × 2 channels, output compare × 6 channels, free run timer × 1 channel•Built-in dual clock generator•Low power consumption modesStop mode, sleep mode, CPU intermittent operation mode, watch timer, time base timer mode•PackageQFP-100/LQFP-100•ProcessCMOS technology•Power supply voltage3V : Single power supply operationMB90880 Series3■PRODUCT LINEUP(Continued)ItemName MB90882 (S) MB90883 (S) MB90884 (S) MB90F882 (S)MB90F883 (S) /MB90F883A (S) MB90F884 (S) /MB90F884A (S) Class MASK ROM productFlash memory productROM size 256 Kbytes 384 Kbytes 512 Kbytes 256 Kbytes 384 Kbytes 512 Kbytes RAM size16 Kbytes24 Kbytes30 Kbytes16 Kbytes24 Kbytes30 KbytesCPU functionsNumber of instructions Instruction bit length Instruction length Data bit lengthMinimum execution time : 351: 8 bits, 16 bits : 1 to 7 bytes: 1 bit, 8 bits, 16 bits: 30.3 ns (machine clock : 33 MHz)The maximum operating frequency of MB90F883(S) and MB90F884(S) is 25 MHz.PortsGeneral-purpose I/O ports : up to 81 for dual clock model, up to 83 for single clock model General-purpose I/O ports (CMOS output)Multi-function serial interface 7 channels (software switchable between SIO, UART & I 2C) 16-bit PPG timer8 channels8/16-bit up-down counter/timer Event input pins : 6, 8-bit up-down counters : 28-bit reload/compare registers : 216-bit I/O timer16-bitfree run timerNumber of channels : 1Overflow interruptOutputcompare(OCU) Number of channels : 6Pin input source : Match signal of compare registerInput capture (ICU)Number of channels : 2Rewriting register by pin input (rising, falling or both edges) DTP/external interrupt circuit External interrupt pins : 24 channels (edge/level support)Base timer4 channels(software switchable between 16-bit reload timer, PWC timer, PPG timer, and PWM timer) In MB90F883(S) and MB90F884(S), P24/TIO0, P25/TIO1, P26/TIO2, and P27/TIO3cannot be used as input function.Time base timer18-bit counterInterrupt interval : 1.0 ms, 4.1 ms, 16.4 ms, 131.1 ms (source oscillation : 4 MHz) A/D converterConversion accuracy : 8 or 10 bits can be switchedSingle conversion mode (Selected channel converted only once) Scan conversion mode (Multiple successive channels converted)Successive conversion mode (Selected channel converted repeatedly)Stop conversion mode (Selected channel converted and stopped repeatedly) Watchdog timerReset generation interval : 3.58 ms, 14.33 ms, 57.23ms, 458.75 ms(source oscillation : 4 MHz, minimum value)MB90880 Series4(Continued)ItemNameMB90882 (S) MB90883 (S) MB90884 (S) MB90F882 (S)MB90F883 (S) /MB90F883A (S)MB90F884 (S) /MB90F884A (S) Low powerconsumption(standby)modesSleep, stop, CPU intermittent operation, watch timer, time base timerFlash memory⎯Flash security/ write-protect feature(not available in MB90F883(S), MB90F884(S),MB90F883A(S), and MB90F884A(S))Process CMOS technologyMB90880 Series5MB90880 Series6MB90880 Series7■PIN DESCRIPTIONS(Continued)Pin no.Pin name I/O circuit type*3FunctionLQFP *1QFP *213P26DGeneral-purpose I/O portA22In multiplex mode, it serves as higher address output pin (A22) when corresponding bit in external address output control register (HACR) is set to "0".In non-multiplex mode, it serves as higher address output pin (A22) when corresponding bit in external address output control register (HACR) is set to "0".TIO2Base timer I/O pin (ch.2) 24P27DGeneral-purpose I/O portA23In multiplex mode, it serves as higher address output pin (A23) when corresponding bit in external address output control register (HACR) is set to "0".In non-multiplex mode, it serves as higher address output pin (A23) when corresponding bit in external address output control register (HACR) is set to "0".TIO3Base timer I/O pin (ch.3) 35P30EGeneral-purpose I/O port A00Serves as an external address pin in non-multiplex mode.ZIN08/16-bit up-down counter/timer input pin (ch.0) UI1Multi-function serial input pin 46P31EGeneral-purpose I/O portA01Serves as an external address pin in non-multiplex mode.AIN08/16-bit up-down counter/timer input pin (ch.0) UO1/ (SDA1) Multi-function serial output pin 57P32EGeneral-purpose I/O portA02Serves as an external address pin in non-multiplex mode.BIN08/16-bit up-down counter/timer input pin (ch.0) UCK1/ (SCL1) Multi-function serial clock I/O pin 68P33EGeneral-purpose I/O port A03Serves as an external address pin in non-multiplex mode.UI2Multi-function serial input pin 79P34EGeneral-purpose I/O port A04Serves as an external address pin in non-multiplex mode.UO2/ (SDA2)Multi-function serial output pinMB90880 Series8(Continued) Pin no.PinnameI/Ocircuittype*3FunctionLQFP *1QFP *2810P35EGeneral-purpose I/O portA05Serves as an external address pin in non-multiplex mode.ZIN18/16-bit up-down counter/timer input pin (ch.1)UCK2/(SCL2) Multi-function serial clock I/O pin911P36DGeneral-purpose I/O portA06Serves as an external address pin in non-multiplex mode.AIN18/16-bit up-down counter/timer input pin (ch.1)IRQ8External interrupt input pin1012P37DGeneral-purpose I/O portA07Serves as an external address pin in non-multiplex mode.BIN18/16-bit up-down counter/timer input pin (ch.1)IRQ9External interrupt input pin1113P40A/DGeneral-purpose I/O portA08Serves as an external address pin in non-multiplex mode.X0A32 kHz oscillator connecting pin1214P41A/DGeneral-purpose I/O portA09Serves as an external address pin in non-multiplex mode.X1A32 kHz oscillator connecting pin1315VCC-Power supply pin1416VSS-Power supply pin (GND)1517C-Regulator stabilization capacity connecting pin1618P42EGeneral-purpose I/O portA10Serves as an external address pin in non-multiplex mode.UI3Multi-function serial input pin1719P43EGeneral-purpose I/O portA11Serves as an external address pin in non-multiplex mode.UO3/(SDA3) Multi-function serial output pin1820P44EGeneral-purpose I/O portA12Serves as an external address pin in non-multiplex mode.UCK3/(SCL3) Multi-function serial clock I/O pin1921P45EGeneral-purpose I/O portA13Serves as an external address pin in non-multiplex mode.UI4Multi-function serial input pinMB90880 Series9(Continued)Pin no.Pin name I/O circuit type*3FunctionLQFP *1QFP *22022P46EGeneral-purpose I/O port A14Serves as an external address pin in non-multiplex mode.UO4/ (SDA4) Multi-function serial output pin 2123P47EGeneral-purpose I/O portA15Serves as an external address pin in non-multiplex mode.UCK4/ (SCL4) Multi-function serial clock I/O pin 2224P90H General-purpose I/O portCS0Chip select 0AN8Analog input pin2325P91H General-purpose I/O portCS1Chip select 1AN9Analog input pin2426P92H General-purpose I/O portCS2Chip select 2AN10Analog input pin2527P93H General-purpose I/O portCS3Chip select 3AN11Analog input pin2628P94HGeneral-purpose I/O port AN12Analog input pin2729P95KGeneral-purpose I/O port AN13Analog input pin(UI3)Multi-function serial input pin (when set by P9FSR register) 2830P96KGeneral-purpose I/O port AN14Analog input pin(UO3)/ (SDA3) Multi-function serial output pin (when set by P9FSR register) 2931P97KGeneral-purpose I/O portAN15Analog input pin(UCK3)/ (SCL3)Multi-function serial clock I/O pin (when set by P9FSR register)3032AVCC -A/D converter power supply pin3133AVRH -A/D converter external reference power supply pin 3234P70HGeneral-purpose I/O port AN16Analog input pinMB90880 Series10(Continued) Pin no.PinnameI/Ocircuittype*3FunctionLQFP *1QFP *23335AVSS-A/D converter power supply pin3436P60HGeneral-purpose I/O portAN0Analog input pin3537P61HGeneral-purpose I/O portAN1Analog input pin3638P62HGeneral-purpose I/O portAN2Analog input pin3739P63HGeneral-purpose I/O portAN3Analog input pin3840P64HGeneral-purpose I/O portAN4Analog input pin3941P65HGeneral-purpose I/O portAN5Analog input pin4042P66HGeneral-purpose I/O portAN6Analog input pin4143P67HGeneral-purpose I/O portAN7Analog input pin4244VSS-Power supply pin (GND)4345P71KGeneral-purpose I/O portIRQ10External interrupt input pinAN17Analog input pin(UI4)Multi-function serial input pin (when set by P7FSR register) 4446P72KGeneral-purpose I/O portIRQ11External interrupt input pinAN18Analog input pin(UO4)/(SDA4) Multi-function serial output pin (when set by P7FSR register) 4547P73KGeneral-purpose I/O portIRQ12External interrupt input pinAN19Analog input pin(UCK4)/(SCL4) Multi-function serial clock I/O pin (when set by F7FSR register) 4648P74GGeneral-purpose I/O portIRQ13External interrupt input pinUI5Multi-function serial input pin11(Continued)Pin no.Pin name I/O circuit type*3FunctionLQFP *1QFP *24749P75GGeneral-purpose I/O port UO5/ (SDA5) Multi-function serial output pin 4850P76GGeneral-purpose I/O portIRQ14External interrupt input pin UCK5/ (SCL5)Multi-function serial clock I/O pin4951MD2L Operation mode specification input pin 5052MD1L Operation mode specification input pin 5153MD0L Operation mode specification input pin 5254RST B Reset input pin5355P80GGeneral-purpose I/O port IRQ15External interrupt input pin UI6Multi-function serial input pin 5456P81GGeneral-purpose I/O portUO6/ (SDA6) Multi-function serial output pin 5557P82GGeneral-purpose I/O portIRQ16External interrupt input pin UCK6/ (SCL6)Multi-function serial clock I/O pin5658P83I General-purpose I/O port IRQ17External interrupt input pin 5759P84GGeneral-purpose I/O port UI0Multi-function serial input pin 5860P85GGeneral-purpose I/O portUO0/ (SDA0) Multi-function serial output pin 5961P86GGeneral-purpose I/O portUCK0/ (SCL0) Multi-function serial clock I/O pin 6062P87I General-purpose I/O portIRQ18External interrupt input pinADTG External trigger input pin, when A/D converter is used.6163PA0J General-purpose I/O portIRQ19External interrupt input pin(PPG4)PPG timer output pin (when set by P AFSR register)Pin no.PinnameI/Ocircuittype*3FunctionLQFP *1QFP *26264PA1JGeneral-purpose I/O portIRQ20External interrupt input pin(PPG5)PPG timer output pin (when set by P AFSR register)6365DVCC-P A port power supply pin6466DVSS-P A port power supply pin (GND)6567PA2JGeneral-purpose I/O portIRQ21External interrupt input pin(PPG6)PPG timer output pin (when set by P AFSR register)6668PA3JGeneral-purpose I/O portIRQ22External interrupt input pin(PPG7)PPG timer output pin (when set by P AFSR register)6769P50FGeneral-purpose I/O portALEServes as address latch enable signal (ALE) pin in external busmode.6870P51FGeneral-purpose I/O portRD Serves as read strobe output (RD) pin in external bus mode.6971P52FGeneral-purpose I/O portWRLServes as lower data write strobe output (WRL) pin in external busmode, and serves as a general-purpose I/O port when WRE bit inEPCR register is "0".7072P53FGeneral-purpose I/O portWRHServes as higher data write strobe output (WRH) pin in external busmode with 16-bit bus width, and serves as a general-purpose I/Oport when WRE bit in EPCR register is "0".IRQ23External interrupt input pin7173P54FGeneral-purpose I/O portHRQServes as hold request input (HRQ) pin in external bus mode, andserves as a general-purpose I/O port when HDE bit in EPCR registeris "0".PPG4PPG timer output pin7274P55FGeneral-purpose I/O portHAKServes as hold acknowledge output (HAK) pin in external bus mode,and serves as a general-purpose I/O port when HDE bit in EPCRregister is "0".PPG5PPG timer output pin1213(Continued)Pin no.Pin name I/O circuit type*3FunctionLQFP *1QFP *27375P56FGeneral-purpose I/O port RDY Serves as external ready input (RDY) pin in external bus mode, and serves as a general-purpose I/O port when RYE bit in EPCR register is "0".PPG6PPG timer output pin 7476P57FGeneral-purpose I/O portCLK Serves as machine cycle clock output (CLK) pin in external bus mode, and serves as a general-purpose I/O port when CKE bit in EPCR register is "0".PPG7PPG timer output pin 7577P00CGeneral-purpose I/O portAD00/D00In multiplex mode, it serves as lower external address/data bus I/O pin.Serves as lower external data bus output pin in non-multiplex mode.IRQ0External interrupt input pin 7678P01CGeneral-purpose I/O portAD01/D01Serves as an external address/lower data bus I/O pin in multiplex mode.Serves as a lower external data bus output pin in non-multiplex mode.IRQ1External interrupt input pin 7779P02CGeneral-purpose I/O portAD02/D02Serves as an external address/lower data bus I/O pin in multiplex mode.Serves as a lower external data bus output pin in non-multiplex mode.IRQ2External interrupt input pin 7880P03CGeneral-purpose I/O portAD03/D03Serves as an external address/lower data bus I/O pin in multiplex mode.Serves as a lower external data bus output pin in non-multiplex mode.IRQ3External interrupt input pin 7981P04CGeneral-purpose I/O portAD04/D04In multiplex mode, it serves as lower external address/data bus I/O pin.Serves as a lower external data bus output pin in non-multiplex mode.IRQ4External interrupt input pin14(Continued)Pin no.Pin name I/O circuit type*3FunctionLQFP *1QFP *28082P05CGeneral-purpose I/O portAD05/D05In multiplex mode, it serves as lower external address/data bus I/O pin.Serves as a lower external data bus output pin in non-multiplex mode.IRQ5External interrupt input pin 8183P06CGeneral-purpose I/O portAD06/D06In multiplex mode, it serves as lower external address/data bus I/O pin.Serves as a lower external data bus output pin in non-multiplex mode.IRQ6External interrupt input pin 8284P07CGeneral-purpose I/O portAD07/D07In multiplex mode, it serves as lower external address/data bus I/O pin.Serves as a lower external data bus output pin in non-multiplex mode.IRQ7External interrupt input pin 8385P10CGeneral-purpose I/O portAD08/D08In multiplex mode, it serves as higher external address/data bus I/O pin.In non-multiplex mode, it serves as higher external data output pin.OUT0Output compare event output pin 8486P11CGeneral-purpose I/O portAD09/D09In multiplex mode, it serves as higher external address/data bus I/O pin.In non-multiplex mode, it serves as higher external data output pin.OUT1Output compare event output pin 8587P12CGeneral-purpose I/O portAD10/D10In multiplex mode, it serves as higher external address/data bus I/O pin.In non-multiplex mode, it serves as higher external data output pin.OUT2Output compare event output pin 8688P13CGeneral-purpose I/O portAD11/D11In multiplex mode, it serves as higher external address/data bus I/O pin.In non-multiplex mode, it serves as higher external data output pin.OUT3Output compare event output pin15(Continued)Pin no.Pin name I/O circuit type*3FunctionLQFP *1QFP *28789P14CGeneral-purpose I/O port AD12/D12In non-multiplex mode, it serves as higher external data output pin.OUT4Output compare event output pin8890VCC -Power supply pin 8991VSS -Power supply pin (GND) 9092X1A Main oscillator connecting pin 9193X0AMain oscillator connecting pin 9294P15CGeneral-purpose I/O portAD13/D13In multiplex mode, it serves as higher external address/data bus I/O pin.In non-multiplex mode, it serves as higher external data output pin.OUT5Output compare event output pin 9395P16CGeneral-purpose I/O portAD14/D14In multiplex mode, it serves as higher external address/data bus I/O pin.In non-multiplex mode, it serves as higher external data output pin.IN0T rigger input pin for input capture ch.09496P17CGeneral-purpose I/O portAD15/D15In multiplex mode, it serves as higher external address/data bus I/O pin.In non-multiplex mode, it serves as higher external data output pin.IN1T rigger input pin for input capture ch.19597P20DGeneral-purpose I/O portA16In multiplex mode, it serves as higher address output pin (A16) when corresponding bit in external address output control register (HACR) is set to "0".In non-multiplex mode, it serves as higher address output pin (A16) when corresponding bit in external address output control register (HACR) is set to "0".PPG0PPG timer output pin 9698P21DGeneral-purpose I/O portA17In multiplex mode, it serves as higher address output pin (A17) when corresponding bit in external address output control register (HACR) is set to "0".In non-multiplex mode, it serves as higher address output pin (A17) when corresponding bit in external address output control register (HACR) is set to "0".PPG1PPG timer output pin16(Continued)*1 : LQFP : FPT-100P-M20*2 : QFP : FPT-100P-M06*3 : For the I/O circuit type, refer to “■ I/O CIRCUIT TYPE”.Pin no.Pin name I/O circuit type*3FunctionLQFP *1QFP *29799P22DGeneral-purpose I/O portA18In multiplex mode, it serves as higher address output pin (A18) when corresponding bit in external address output control register (HACR) is set to "0".In non-multiplex mode, it serves as higher address output pin (A18) when corresponding bit in external address output control register (HACR) is set to "0".PPG2PPG timer output pin 98100P23DGeneral-purpose I/O portA19In multiplex mode, it serves as higher address output pin (A19) when corresponding bit in external address output control register (HACR) is set to "0".In non-multiplex mode, it serves as higher address output pin (A19) when corresponding bit in external address output control register (HACR) is set to "0".PPG3PPG timer output pin 991P24DGeneral-purpose I/O portA20In multiplex mode, it serves as higher address output pin (A20) when corresponding bit in external address output control register (HACR) is set to "0".In non-multiplex mode, it serves as higher address output pin (A20) when corresponding bit in external address output control register (HACR) is set to "0".TIO0Base timer I/O pin (ch.0) 1002P25DGeneral-purpose I/O portA21In multiplex mode, it serves as higher address output pin (A21) when corresponding bit in external address output control register (HACR) is set to "0".In non-multiplex mode, it serves as higher address output pin (A21) when corresponding bit in external address output control register (HACR) is set to "0".TIO1Base timer I/O pin (ch.1)■I/O CIRCUIT TYPE(Continued)171819■HANDLING DEVICES1.Maximum rated voltages for the prevention of latch-upBe cautious not to exceed the absolute maximum rating.CMOS ICs may cause latch-up, when a voltage higher than V CC or lower than V SS is applied to input or output pins other than medium-to-high resistant pins, or when a voltage exceeding the rating is applied between VCC and VSS pins.If latch-up occurs, the power supply current increases rapidly, sometimes resulting in thermal breakdown of the device. Take the utmost care not to let it occur.Likewise, care must be taken not to allow the analog power supply (AV CC, AVRH) and analog input to exceed the digital power supply (V CC) when turning on or off any analog system.2.Handling unused pinsLeaving unused input pins open may cause a malfunction or latch-up which leads to fatal damage to the device.Therefore, they must be pulled up or down through at least 2 kΩ resistance. Also, any unused I/O pin should be left open in the output state, or set to the input state and handled in the same way as an unused input pin.3.Notes on using external clockEven when an external clock is being used, oscillation stabilization wait time is required for a power-on reset or release from sub clock mode or stop mode. Note that 25 MHz is the upper limit on the external clock that can4.Handling power supply pins (V CC/V SS)When multiple VCC and VSS pins supply pins are used, all the power supply pins must be connected to external power and ground lines due to the device design, to reduce latch-up and unwanted radiation, prevent abnormal operation of strobe signals caused by the rise in the ground level and to conform to the total output current rating.Make sure to connect the VCC and VSS pins of this device via lowest impedance to power lines. It is recommended that a bypass capacitor of around 0.1 µF be placed between the VCC and VSS pins near the device.5.Crystal oscillator circuitNoises around X0/X1 or X0A/X1A pins may cause abnormal operations. It is strongly recommended to provide bypass capacitors via shortest distance from X0/X1, X0A/X1A pins, crystal oscillator (or ceramic oscillator) and ground lines and also not to allow the lines of the oscillation circuit to cross the lines of other circuits. This will ensure stable operations of the printed circuit boards. Please ask each crystal maker to evaluate the oscillational characteristics of the crystal and this device.6.Notes on PLL clock mode operationIf an oscillator comes off or clock input stops during PLL clock mode operation, this microcontroller may continue its operation using a free-running frequency from a self-excited oscillation circuit within PLL. This is not a guaranteed operation.207.Power-on and power-off sequence of A/D converter and analog inputTurn on the A/D converters (AV CC, AVRH) and analog inputs (AN0 to AN19) after turning on the digital power supply (V CC) .During power-off, turn off the digital power supply (V CC) after turning off the A/D converters and analog inputs (AN0 to AN19) .In this case, make sure that AVRH does not exceed AV CC during the power-on/power-off procedure.Also make sure that the input voltage does not exceed AV CC when a pin which is also used as an analog input is used as an input port.8.Handling power supply pins on A/D converter-mounted modelsMake sure to achieve "AV CC= AVRH = V CC" and "AV SS= V SS" in connecting the circuits, even when not using the A/D converter function.9.Note on power-upTo prevent the internal regulator from malfunctioning, maintain the voltage rise time at 50 µs (between 0.2V and2.7V) or more during power-up.10.Stabilization of power supplyEven when the V CC power supply voltage is within the specified operating range, it may still cause the device to malfunction, if the power supply changes rapidly. For stabilization reference, it is recommended to control the supply voltage so that V CC ripple variations (P-P values) at commercial frequencies (50/60 Hz) fall below 10% of the standard V CC supply voltage and the coefficient of fluctuation does not exceed 0.1 V/ms at instantaneous power switching.11.Writing to Flash memoryFor serial writing to Flash memory, always make sure that the operating voltage V CC is between 3.13V and 3.6V.For normal writing to Flash memory, always make sure that the operating voltage V CC is between 3.0V and 3.6V.12.P90/CS0 pinsP90/CS0 pins output “L” during writing Flash serial. Do not input from external.13.Note of MB90F883 (S) , MB90F884 (S)•Maximum operating frequency is 25 MHz.•The base timer cannot use P24/TIO0, P25/TIO1, P26/TIO2, and P27/TIO3 as input function.•MB90F883(S) and MB90F884(S) do not contain the flash security feature and write-protect feature.。

D780232资料


120-pin 120-pin 120-pin 100-pin 100-pin 100-pin
µ PD780338 µ PD780328 µPD780318 µ PD780308 µPD78064B µPD78064
µ PD780308 with enhanced display capacity and timer. Segment signal output: 40 pins max. µ PD780308 with enhanced display capacity and timer. Segment signal output: 32 pins max. µ PD780308 with enhanced display capacity and timer. Segment signal output: 24 pins max.
ROMless version of the µ PD78078 µPD78078Y with enhanced serial I/O and limited function
µPD78054 with enhanced serial I/O
EMI-noise reduced version of the µ PD78054
Products in mass production Products under development Y subseries products are compatible with I2C bus. Control 100-pin 100-pin 100-pin 100-pin 80-pin 80-pin 80-pin 80-pin 64-pin 64-pin 64-pin 64-pin 64-pin 42-/44-pin

摩托罗拉XT875刷机教程

看得懂:摩托罗拉XT875救砖刷底包、root、汉化rom、3网3g、安卓4.4.3(2014-06-2213:46:07)转载▼标签:it一:刷底包1--下载安卓4.1.2底包:/index.php,点击Droid Bionic,下载安卓4.1.2底包(468.8MB),解压底包,用记事本打开VRZ_XT875__CFC_01.xml文件(3K):2--下载刷机工具XT875驱动:/s/1nthZH25下载后在电脑安装刷机软件:/s/11YTDc3--刷底包将手机关机(无法关机时,拔掉电池完全断电后装回)并取出电话卡,-同时按住【音量键-】+【音量键+】+【电源键】,【音量键-】选择AP Fastboot,按【音量键+】进入AP Fastboot模式。

手机通过USB连接到电脑,打开RSD Lite软件会显示出1号USB 端口的设备Connected,手机上的下面一行也变为USB XXXX 的。

在RSD Lite软件中点击【...】按钮,选择解压的底包文件VRZ_XT875__CFC_01.xml,点击【Start】开始刷机。

这过程要很长时间,直到手机开机后点start,然后点power off关机。

4--激活手机插入电话卡(我的是移动),从新开机,一路ok、next的就激活手机了,此时手机是英文的,请选上“未知来源”:settings--security&screen lock--unknown sources;和“USB调试”:settings--developer options--usb debugging,关机,取出电话卡,开机。

二:rootRoot是必须步骤,电脑下载安装ROOT大师,懂中文字的就能root,很简单。

三:刷汉化中文ROM1--下载中文ROM:/share/link?shareid=460225&uk=24502379342--卡刷软件Safestrap-3.73:/s/14aQq6,下载后复制到手机SD卡并安装3--在SD卡建立如下文件夹:TWRP\BACKUPS\0000000000000000\stock-stock-2014-06-2 0--15-02-51,把ROM包解压出来的文件system.ext3.win和system.ext3.win.md5复制到stock-stock-2014-06-20--15-02-51文件夹里面。

830刷机教程

转[818PRO 830]菜鸟简要刷机教程不顶贴的请不要看了!!!!!!!!!!!!!总体说明:1、本教程只适用于818PRO 830 其他机型不适用2、本教程素材取自各大论坛不一一列明了在此向他们表示感谢3、每一位看贴者都需非常认真仔细的进行学习并请结合其他相关教程进行综合学习待确保可以动手后再行刷机4、刷机有风险本贴内容只是一个老菜鸟所写难免有错所以由此引起的一切不良后果均与我无关嘎嘎5、所谓傻瓜式教程就是从你想刷机的时候开始的本人将尽我的能力抄袭全一点哈哈6、由于本人使用的是G4的机子所以下面的内容都是以G4为例请G3的机友参照执行应该是差不多的7、本教程想要说明的是对现在推出的nk.nbf格式的ROM版本刷机教程非xxx.nb格式版本的刷机教程请大家一定要弄清楚如现在的WM5版本和以前的WM6版本是不能用本教程的刷机方法刷机的8、本人懒加上不会所以暂且就不上图了会用连接的方式提示大家相关的教程开始上课:一、如何辨别你的手机是G3还是G4的?G3,G4/IPL,SPL 详解G3、G4是指主板上的ROM的芯片类型(许多人是说锁的类型)。

主板上的ROM芯片实际上是一种Flash芯片,HTC采用的是M-system的Disk On Chip技术,简称DOC(译过来就是:芯片上的磁盘),Myos里就有许多直接操作DOC的命令,比如pdocwrite,pdocread等等。

DOC内置的驱动程序把芯片模拟成FAT磁盘来管理(似乎是利用TrueFFS 加上DOS来实现的),但其本质还是基于NAND Flash。

M-system的芯片似乎分两种,就是所谓的G3和G4。

128M的G3与G4的区别1。

主要区别是NANDFlash结构不同:G3由两片64Mflash组成,具体为:2*64MBflash(每Flash有2048Block,每Block有64个Page,每Page为512Byte)G4由1片128MBflash组成,具体为:1*128MBflash(含512个Block,每Block有128个Page,每Page为2048Byte)2。

最新CM10.1 系列ROM:Nexus 4、Galaxy Nexus 华硕Transformer Pad Infinity、Nexus 10,以及Galaxy Tab系列

∙Type∙all∙stable∙release candidate ∙M snapshot∙nightly∙Devices∙all∙a700∙ace∙anzu∙aoba∙blade∙bravo∙bravoc∙buzz∙c660∙c800∙captivatemtd∙cdma_droid2we ∙click∙coconut∙cooper∙crespo∙crespo4g∙d2att∙d2mtr∙d2spr∙d2tmo∙d2usc∙d2vzw∙desirec∙doubleshot∙dream_sapphire ∙droid2∙droid2we∙e400∙e510∙e720∙e739∙encore∙endeavoru∙epicmtd∙es209ra∙espresso∙everest∙evita∙fascinatemtd ∙galaxys2∙galaxys2att∙galaxysbmtd ∙galaxysmtd∙glacier∙grouper∙haida∙hallon∙harmony∙hercules∙hero∙heroc∙hikari∙i777∙i9100∙i9100g∙i9300∙inc∙iyokan∙jewel∙jordan∙jordan_plus∙legend∙liberty∙maguro∙mako∙mango∙manta∙mesmerizemtd ∙mimmi∙mint∙morrison∙motus∙n7000∙n8000∙n8013∙nozomi∙olympus ∙one∙p1∙p1c∙p1l∙p1n∙p3∙p3100∙p3110∙p3113∙p350∙p4∙p4tmo∙p4vzw∙p4wifi∙p5∙p500∙p5100∙p5110∙p5113∙p5wifi∙p920∙p925∙p930∙p970∙p990∙p999∙passion ∙pyramid ∙quincyatt ∙quincytmo ∙robyn∙ruby∙s5670∙saga∙satsuma ∙shadow ∙shakira∙sholes∙shooteru∙showcasemtd∙skate∙skyrocket∙smb_a1002∙smultron∙speedy∙stingray∙su640∙sunfire∙supersonic∙t769∙tass∙tenderloin∙tf101∙tf201∙tf300t∙tf700t∙tilapia∙toro∙toroplus∙u8150∙u8160∙u8220∙urushi∙v9∙vega∙vibrantmtd∙ville∙vision∙vivo∙vivow∙wingray∙z71∙zeppelin∙zero∙zeus∙zeuscSpecial thanks to ReflectedNetworks for donating bandwidth. Interested in becoming a mirror?Find out more.Browse Files - nightlyDevice Type Filename SizeDate AddedAddedp3110 p3110nightlyDirect Download:cm-10.1-20121219-NIGHTLY-p3110.zipmd5sum: 13a66d02f3032c3cd72dfc9f29e975d1 ShortURL: http://get.cm/get/5lD145.44MB2012-12-1913:05:06p4Samsung Galaxy Tab 10.1nightlyDirect Download:cm-10-20121219-NIGHTLY-p4.zipmd5sum: ef02fe9b6458250fa1b191b965343fa6 ShortURL: http://get.cm/get/5lC153.40MB2012-12-1912:58:17p3100 p3100nightlyDirect Download:cm-10.1-20121219-NIGHTLY-p3100.zipmd5sum:d807c7a463ba55aba3193d1a65d7b036 Short URL:http://get.cm/get/5lB147.33MB2012-12-1912:47:51p1Samsung Galaxy Tab nightlyDirect Download:cm-10-20121219-NIGHTLY-p1.zipmd5sum:ae32b29c3088ea57bea348be3571cabb Short URL:http://get.cm/get/5lA150.97MB2012-12-1912:32:42p3Samsung Galaxy Tab 10.1v nightlyDirect Download:cm-10-20121219-NIGHTLY-p3.zipmd5sum: 506c606625717d4bfad6a77175d53ff8 ShortURL: http://get.cm/get/5lz137.84MB2012-12-1912:30:53p1n p1n nightlyDirect Download:cm-10-20121219-NIGHTLY-p1n.zipmd5sum: cf79f1e290abe56b08f450d1179a2121 ShortURL: http://get.cm/get/5ly150.96MB2012-12-1912:12:49p1l p1l nightlyDirect Download:cm-10-20121219-NIGHTLY-p1l.zipmd5sum: 2a8e330f3725fcf4b81b414a2bf09795 ShortURL: http://get.cm/get/5lx150.97MB2012-12-1912:05:49p1cSamsung Galaxy Tab (CDMA)nightlyDirect Download:cm-10-20121219-NIGHTLY-p1c.zipmd5sum: f642543236dba5efdf66707610693d1f ShortURL: http://get.cm/get/5lw147.05MB2012-12-1912:04:10Addedn8013 n8013nightlyDirect Download:cm-10-20121219-NIGHTLY-n8013.zipmd5sum: b78789df705afa16a90a03e98acf891d ShortURL: http://get.cm/get/5lv151.86MB2012-12-1911:48:14n8000Samsung Galaxy Note 10nightlyDirect Download:cm-10-20121219-NIGHTLY-n8000.zipmd5sum:7b2ec657b2596e2e1cf53ded0686a656 Short URL:http://get.cm/get/5lu153.37MB2012-12-1911:39:48n7100 n7100nightlyDirect Download:cm-10.1-20121219-NIGHTLY-n7100.zipmd5sum:56ca5ce9b6c974ac18f866ec7ed38342 Short URL:http://get.cm/get/5lt163.90MB2012-12-1911:31:50n7000Samsung Galaxy Note (intl)nightlyDirect Download:cm-10.1-20121219-NIGHTLY-n7000.zipmd5sum: d36c4796fc16024274018cf662915daa ShortURL: http://get.cm/get/5ls158.94MB2012-12-1911:15:37mintSony Xperia T nightlyDirect Download:cm-10-20121219-NIGHTLY-mint.zipmd5sum: 8d48e6a2c61c91fdd8d742b3e25d2f9d ShortURL: http://get.cm/get/5lr184.69MB2012-12-1911:14:35mesmerizemtd Samsung Mesmerize nightlyDirect Download:cm-10-20121219-NIGHTLY-mesmerizemtd.zipmd5sum: c9a9f370391bac9993f9c1161b8e1e6c ShortURL: http://get.cm/get/5lq151.05MB2012-12-1910:58:46mangoSE XperiaMiniP ro-SK17i nightlyDirect Download:cm-10-20121219-NIGHTLY-mango.zipmd5sum: ada3865f7ed3f67a4955fc031b6b42a7 ShortURL: http://get.cm/get/5lp146.46MB2012-12-1910:40:11mantaGoogle Nexus 10nightlyDirect Download:cm-10.1-20121219-NIGHTLY-manta.zipmd5sum: faef6810a4ad30ec3d9f62499ffc6238 ShortURL: http://get.cm/get/5lo164.78MB2012-12-1910:37:11AddedmakoGoogle Nexus 4nightlyDirect Download:cm-10.1-20121219-NIGHTLY-mako.zipmd5sum: 8f6dac18318a56cfa42e2099bb999716 ShortURL: http://get.cm/get/5ln172.24MB2012-12-1910:28:18maguroGoogle Galaxy Nexus (GSM)nightlyDirect Download:cm-10.1-20121219-NIGHTLY-maguro.zipmd5sum: 9bc6f0cb3fa2fb94d7a09856bd00392f ShortURL: http://get.cm/get/5ll156.84MB2012-12-1910:09:00jewelHTC E vo 4G LTE nightlyDirect Download:cm-10-20121219-NIGHTLY-jewel.zipmd5sum: b797c02246635f86eeaf9b9c2459b3c1 ShortURL: http://get.cm/get/5lm177.64MB2012-12-1910:05:45iyokanSE XperiaP ro-MK16i nightlyDirect Download:cm-10-20121219-NIGHTLY-iyokan.zipmd5sum:16db8b6c4e11a40f117a3099938fb7d1 Short URL:http://get.cm/get/5lk150.10MB2012-12-1909:53:56herculesSamsung Galaxy S2 T-Mobile nightlyDirect Download:cm-10-20121219-NIGHTLY-hercules.zipmd5sum: fbe903228bda6df45baeec3053352ac0 ShortURL: http://get.cm/get/5lj150.48MB2012-12-1909:35:10hallonSE XperiaNeo-MT15i nightlyDirect Download:cm-10-20121219-NIGHTLY-hallon.zipmd5sum:650a2e7a78c621fc59245cc59066ee42 Short URL:http://get.cm/get/5li150.10MB2012-12-1909:30:34haida haida nightlyDirect Download:cm-10-20121219-NIGHTLY-haida.zipmd5sum: a97dedf3fedb01fc78143c4ef72fa4f9 ShortURL: http://get.cm/get/5lh150.12MB2012-12-1909:15:52grouper Google Nexus 7nightlyDirect Download:cm-10.1-20121219-NIGHTLY-grouper.zipmd5sum: ccff77a2780f840ddc949df0de0b3262 ShortURL: http://get.cm/get/5lg150.79MB2012-12-1909:00:12Addedgalaxysmtd Samsung Galaxy S nightlyDirect Download:cm-10.1-20121219-NIGHTLY-galaxysmtd.zipmd5sum: 5247c0dbaea8e358a846f9cbebfc7f39 ShortURL: http://get.cm/get/5lf151.29MB2012-12-1908:57:42galaxysbmtd Samsung Galaxy S (B)nightlyDirect Download:cm-10.1-20121219-NIGHTLY-galaxysbmtd.zipmd5sum: e0f9da923340f89d7b6082158d922f90 ShortURL: http://get.cm/get/5le151.29MB2012-12-1908:38:18evitaHTC One XL nightlyDirect Download:cm-10-20121219-NIGHTLY-evita.zipmd5sum: 6a0f3d57f5574f06479c5e9c788d5e80 ShortURL: http://get.cm/get/5ld177.12MB2012-12-1908:24:57fascinatemtd Samsung Fascinate nightlyDirect Download:cm-10-20121219-NIGHTLY-fascinatemtd.zipmd5sum:ad5c5b50db944735e15a1d8929ba67fe Short URL:http://get.cm/get/5lc151.05MB2012-12-1908:23:13everestMotorola Xoom (3G)nightlyDirect Download:cm-10-20121219-NIGHTLY-everest.zipmd5sum:8d1903e04214400be262e34b40a0c749 Short URL:http://get.cm/get/5lb131.15MB2012-12-1908:03:31epicmtd Samsung E pic 4G nightlyDirect Download:cm-10-20121219-NIGHTLY-epicmtd.zipmd5sum:5527736d4aa6162d651a7706a36fe7d3 Short URL:http://get.cm/get/5la154.98MB2012-12-1907:56:41endeavoru HTC One X nightlyDirect Download:cm-10-20121219-NIGHTLY-endeavoru.zipmd5sum:628f22e523bf0eb41d0840b055adb5c5 Short URL:http://get.cm/get/5l9171.12MB2012-12-1907:53:35encoreBarnes&Noble Nook nightly Direct Download:cm-10-20121219-NIGHTLY-encore.zip150.83MB2012-12-1907:38:50AddedColor md5sum: 8a2cb0d82c0ac92cff05753ca4b652f0 ShortURL: http://get.cm/get/5l8coconutSELiveWithWalkman-WT19i nightlyDirect Download:cm-10-20121219-NIGHTLY-coconut.zipmd5sum:8b967aecb10deec649dc1be067a66007 Short URL:http://get.cm/get/5l6146.47MB2012-12-1906:59:52crespo4g Google Nexus S 4G nightlyDirect Download:cm-10-20121219-NIGHTLY-crespo4g.zipmd5sum:ec8c217533890f11839a34bd4de233c5 Short URL:http://get.cm/get/5l7145.44MB2012-12-1906:57:19crespo Google Nexus S nightlyDirect Download:cm-10-20121219-NIGHTLY-crespo.zipmd5sum:5947733d6c84a9dc1de2e6277292f99b Short URL:http://get.cm/get/5l5144.82MB2012-12-1906:40:38anzuSE XperiaArc-LT15i nightlyDirect Download:cm-10-20121219-NIGHTLY-anzu.zipmd5sum: 7ea9a1d21fd228cffe535a3a7bb5dc8a ShortURL: http://get.cm/get/5l4150.20MB2012-12-1906:25:57toroSamsung Galaxy Nexus (vzw)nightlyDirect Download:cm-10.1-20121218-EXPERIMENTAL-toro.zipmd5sum:60935ea32f45005930d91d6c5da3be45 Short URL:http://get.cm/get/5l3157.64MB2012-12-1821:59:32p990LG Optimus 2X nightlyDirect Download:cm-10-20121218-NIGHTLY-p990.zipmd5sum: 7011710fbcfc43d37f92e2092e2f44e7 ShortURL: http://get.cm/get/5l1149.26MB2012-12-1819:07:11wingrayMotorola Xoom (Wifi)nightlyDirect Download:cm-10-20121218-NIGHTLY-wingray.zipmd5sum: 5b037d6c154f921b70a1e917fbe37c21 ShortURL: http://get.cm/get/5kY127.95MB2012-12-1818:49:39AddedvilleHTC One S nightlyDirect Download:cm-10-20121218-NIGHTLY-ville.zipmd5sum: 54f41620000069ab7d56cfd3b0dcdd9c ShortURL: http://get.cm/get/5l0169.92MB2012-12-1818:49:14urushiSE XperiaRay-ST18i nightlyDirect Download:cm-10-20121218-NIGHTLY-urushi.zipmd5sum: b3fac8a5dfd967f56457baa2619981ed ShortURL: http://get.cm/get/5kZ150.14MB2012-12-1818:24:10p3110 p3110nightlyDirect Download:cm-10.1-20121218-NIGHTLY-p3110.zipmd5sum: f17af3a9f211b1212f437166056fcfb2 ShortURL: http://get.cm/get/5kX145.40MB2012-12-1814:17:20p4Samsung Galaxy Tab 10.1nightlyDirect Download:cm-10-20121218-NIGHTLY-p4.zipmd5sum:6397c8844a96203ec1d5667c4eac092b Short URL:http://get.cm/get/5kW153.41MB2012-12-1814:10:12p3100 p3100nightlyDirect Download:cm-10.1-20121218-NIGHTLY-p3100.zipmd5sum:31c3e0769848a18f5a95b83c8671c028 Short URL:http://get.cm/get/5kV147.29MB2012-12-1813:59:19p1Samsung Galaxy Tab nightlyDirect Download:cm-10-20121218-NIGHTLY-p1.zipmd5sum:dd6995f01ebbb107413885a18a652330 Short URL:http://get.cm/get/5kU150.97MB2012-12-1813:48:37p3Samsung Galaxy Tab 10.1v nightlyDirect Download:cm-10-20121218-NIGHTLY-p3.zipmd5sum:fdb5390b2008b3d219156bf7a923bd55 Short URL:http://get.cm/get/5kT137.83MB2012-12-1813:44:38p1n p1n nightly Direct Download:cm-10-20121218-NIGHTLY-p1n.zip150.96MB2012-12-1813:27:33Device Type Filename SizeDate Addedmd5sum: 2cd705d6fcde2a0f8052c02af5451e14 ShortURL: http://get.cm/get/5kSp1cSamsung Galaxy Tab (CDMA)nightlyDirect Download:cm-10-20121218-NIGHTLY-p1c.zipmd5sum:9aab63e3cb14a9f5e9e734bb5b6b336e Short URL:http://get.cm/get/5kR147.05MB2012-12-1813:21:18p1l p1l nightlyDirect Download:cm-10-20121218-NIGHTLY-p1l.zipmd5sum:d568217e0e1c434d91a5a550215ed456 Short URL:http://get.cm/get/5kQ150.98MB2012-12-1813:20:00n8013 n8013nightlyDirect Download:cm-10-20121218-NIGHTLY-n8013.zipmd5sum: ff775be6e017d71c142f2db8e6a73300 ShortURL: http://get.cm/get/5kP151.86MB2012-12-1812:59:48。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、简单说明:
制作此ROM的基础是追求实用,不刻意追求完美
最后一次更新时间:2013.3.18
主要修改:在官方系统的基础上(1)系统性能优化(2)降低资源(包括流量电量等)消耗(3)实用性
修改
二、刷入方法
:用Safestrap3刷入

提醒:刷机前不要忘记备份联系人,短信等资料
1.(推荐,可跳过)先刷V版底包
2.(已ROOT可跳过)ROOT,网盘中有ROOT工具
3.(电信基带可跳过)在电脑上运行PreInstall,按照屏幕提示操作即可
4.安装Safestrap3,安装好之后进入,ROOT授权,Install,等待完成(网盘中提供Safestrap3下载)
5.重启,按屏幕提示,按菜单键进入safestrap3
6.选择一个分区,Stock1-4都可以,先wipe system,wipe cache之后刷入(Install-->FROYO's ICS ROM)
7.重启,进入系统后再次重启后方可正常使用(再次重启才是真正安装完成)

三、特性(Features)

--系统资源调度优化
--支持三网(联通电信移动三种SIM插卡即用)
--已ROOT
--MMCBLOCK缓存优化
--流畅度优化(和2.3基本差不多)
--照相功能可用
--硬件加速可用(3D游戏正常运行)
--GPS可用(快速精确定位)
--适度精简
--信号增强(信号显示已修复)
--数据网络可用
--WiFi可用(已增强)
--快速开机(开机时间明显缩短)
--全局广告屏蔽
--关屏动画
--中文支持

四、重要说明

(1)初次启动为英文界面,改中文方法:设置(settings)--Language&Input--Lauguage,拉到最下面,选
择简体中文
(2)若信号不正常或无法上网:设置--更多--移动网络--网络模式,根据情况选择WCDMA(联通
3G)、GSM(移动联通2G)或CDMAEVDO(电信3G)
(3)若时间显示不正常:设置--日期和时间,去掉最上面那个勾,然后选择时区(中国标准时间 北
京 GMT+0800)
(4)默认开启了GPS,为了节省电源,建议手动关闭
(5)状态栏电池电量显示:设置--系统--状态栏--电池状态样式,选择百分比
五、下载地址:
下载地址:点此进入百度网盘
