GSM手机射频工作原理与电路分析 (2)
手机射频接收功能电路分析
一、接收电路的基本组成移动通信设备常采用超外差变频接收机。
这是因为天线感应接收到的信号十分微弱，而鉴频器要求的输入信号电平较高而且稳定。
放大器的总增益一般需在120dB以上。
这么大的放大量，要用多级调谐放大器且要稳定，实际上是很难办得到的。
另外高频选频放大器的通带宽度太宽，当频率改变时，多级放大器的所有调谐回路必须跟着改变，而且要做到统一调谐，这也是难以做到的。
超外差接收机则没有这种问题，它将接收到的射频信号转换成固定的中频，其主要增益来自于稳定的中频放大器。
手机接收机有三种基本的框架结构：一种是超外差一次变频接收机，一种是超外差二次变频接收机，第三种是直接变频线性接收机。
超外差变频接收机的核心电路就是混频器，可以根据手机接收机电路中混频器的数量来确定该接收机的电路结构。
1.超外差一次变频接收机接收机射频电路中只有一个混频电路的称作超外差一次变频接收机。
超外差一次变频接收机的原理方框图如图4-1所示。
它包括天线电路(ANT)、低噪声放大器(LNA)、混频器(Mixer)、中频放大器(IF Amplifier)和解调电路(Demodulator)等。
摩托罗拉手机接收电路基本上都采用以上电路。
超外差一次变频接收机工作过程是：天线感应到的无线蜂窝信号(GSM900频段935,--960MHz或DCSl800频段1805---1880MHz)不断变频，经天线电路和射频滤波器进入接收电路。
接收到的信号首先由低噪声放大器进行放大，放大后的信号再经射频滤波器后，被送到混频器。
在混频器中，射频信号与接收VCO信号进行混频，得到接收中频信号。
中频信号经中频放大后，在中频处理模块内进行RXI／Q解调，解调所用的参考信号来自接收中频VCO。
该信号首先在中频处理电路中被分频，然后与接收中频信号进行混频，得到67.707kHz的RXI／Q信号。
2.超外差二次变频接收机若接收机射频电路中有两个混频电路，则该机是超外差二次变频接收机。
GSM手机原理及故障分析
终端维修

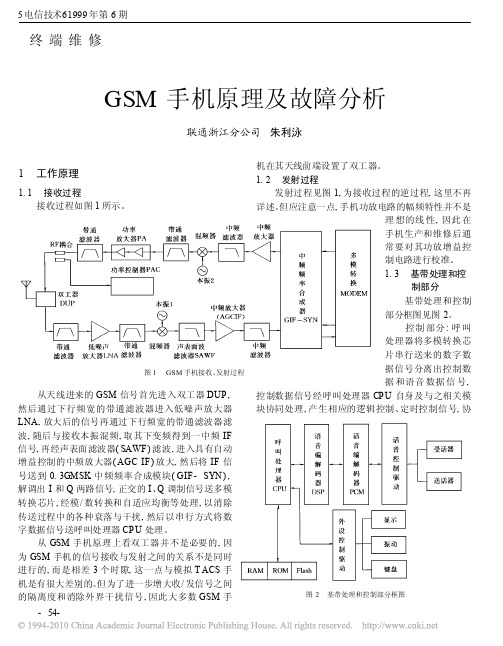

GSM 手机原理及故障分析
联通浙江分公司 朱利泳
1 工作原理
1. 1 接收过程 接收过程如图 1 所示。
图 1 GSM 手机接收、发射过程
从天线进来的 GSM 信号首先进入双工器 DUP , 然后通过下行频宽的带通滤波器进入低噪声放大器 LNA, 放大后的信号再通过下行频宽的带通滤波器滤 波, 随后与接收本振混频, 取其下变频得到一中频 IF 信号, 再经声表面滤波器( SAWF ) 滤波, 进入具有自动 增益控制的中频放大器( AGC IF ) 放大, 然后将 IF 信 号送到 0. 3GMSK 中频频率合成模块( GIF - SYN ) , 解调出 I 和 Q 两路信号, 正交的 I、Q 调制信号送多模 转换芯片, 经模/ 数转换和自适应均衡等处理, 以消除 传送过程中的各种衰落与干扰, 然后以串行方式将数 字数据信号送呼叫处理器 CP U 处理。
送话过程为上述的逆过程。同时必须指出的是控 制部分与基带处理部分不是绝对可割裂的, 它们的数 据传递是双向的, 其工作的完成也是交互作用的结果, 且不同型号 GSM 手机其电路功能模块设计不一定完 全独立组合, 往往是相互参杂。
2 故障分析
( 1) 爱立 信 398 型手 机背景 灯不 亮, 查 开关 管 V 613、V 614 管脚电压, 发现基极电压偏小( 正常电压 在 1. 4V 左右) ; 查 JCSEF IN D600 # 92, 背景灯使能 电 压 4. 7V 正 常 ; 查 V 613、V 614 偏 置 电 阻 R607、 R608, 发现 R607 虚焊, 补焊后恢复正常( 见图 3) 。
分析: 引起 V780 发射极无 SWDC 电压是手机 进水引起线路腐蚀所致, 低电压告警故障估计是 N 700 的 SWDC 与 VDIG 比较电压的一路由 于手机 进水线路板有杂物导致压降下降所致, 故清洗后烘干 故障即排除。( 见图 4) 。
手机射频典型电路分析
手机射频典型电路分析随着电路集成技术日新月异的发展，射频电路也趋向于集成化、模块化，这对于小型化移动终端的开发、应用是特别有利的。
目前手机的射频电路是以 RFIC 为中心结合外围辅助、控制电路构成的。
射频电路中各典型功能模块的分析是我们讨论的主要内容。
Outline收发器（Transceiver）锁相环（PLL）功率控制环路（APC）收发双工器（Diplexer）衰减网络（Attenuation）匹配网络（Matching）滤波网络（Filter）平衡网络（Balance）其它1.收发器（Transceiver）收发器即调制解调器调制：发射时基带信号加载到射频信号解调：接收时射频信号过滤出基带信Transceiver根据其工作频率可分为：单频、双频、三频等Transceiver根据其中频特征可分为有中频、零中频、近零中频等以DB2009为例介绍Transceiver UAA3535的内部结构UAA3535是近零中频收发器，它最多可以作三频收发它内部有：三个PLL（包括一个内置VCO）、正交混频解调器、可控增益低噪放大器、混频调制器等它需外接：13MHz参考基准时钟、RXVCO、TXVCO、基带控制信号等我们需要研究其内部各重要节点的频率、带宽，信号转换的流程等细节2.锁相环（PLL）锁相环四个基本构成元素：鉴相器（PD）鉴频器（FD）鉴相鉴频（PFD）：PD/FD/PFD是一个相位/频率比较装置，用来检测输入信号与反馈信号之间的相位/频率差环路滤波器Loop Filter（LP）：LP一般为N阶低通滤波器电压控制振荡器（VCO）：VCO是一个电压--频率变换装置，输出振荡频率应随输入控制电压线性地变化参考信号源（Reference signal source）：参考信号源提供与反馈信号鉴相鉴频用的对比输入信号锁相环路的性能锁相环的基本性能包括捕获过程与同步。
（1）捕获过程的性能指捕获带和捕获时间。
手机射频电路讲解
Isolation= 10lg PC* 0 PI *
Directivity=Coupling-Isolation>0
2021/2/11
RF DBTEL
31
计算举例（全用对数计算）
PI :0dBm PC :20dBm PO : -1dBm PI* : 0dBm PC* : -40dBm
Coupling=-20dBm Insertion Loss= -1dBm
Isolation= -40dBm Directivity= Coupling- Isolation
=20dBm
2021/2/11
RF DBTEL
32
功率检波器（Power Detector）
功率检波器对Coupler的耦合高频信号进行包络 检波进而得到一个体现耦合信号幅值大小的检 波电压。 我们采用二极管负包络检波电路，后级常为低 通积分电路。例如：
16
环路低通滤波器的应用举例
2021/2/11
RF DBTEL
返回
17
压控振荡器
（Voltage Controlled Oscillator）
压控振荡器一般是由变容二极管为主构成 的谐振回路：
谐振回路的中心频率由其回路的等效L、 C特性决定：
0 1 LC
变容二极管的等效电容量由加在其两端 的电压控制，这样通过电压的变化就能转 换成回路谐振频率的变化，就构成了压控 振荡器VCO。
返回
34
鉴相器（PD）鉴频器（FD）鉴相鉴频（PFD）：
PD/FD/PFD是一个相位/频率比较装置，用来检测输入信 号与反馈信号之间的相位/频率差
环路滤波器Loop Filter（LP）：
手机射频电路原理
射频收发信机（U101）
低通滤波器滤掉鉴相器输出的高频成分，以防止高频谐波对 VCO 电路的影响。在鉴相器中，参考信号与VCO 分频后的 信号进行比较。
VCO 是一个电压一频率转换装置，它将电压的变化(鉴相器 输出电压的变化)转化为频率的变化。VCO 输出的信号通常 是一路到其他功能电路；另一路回到分频器作取样信号
手机通用的接收与发射流程
3、射频电路原理框图：
射频电路的主要元器件介绍及相关工作原理
1、天线、匹配网络、射频连接器： 天线（ANT）：作用是将高频电磁波转化为高频信号电流。
图1：天线电路
天线、匹配网络、射频连接器
天线匹配网络（C106、C107、C108 、 C167）：主要是完 成主板与天线之间的功率匹配，以使天线的效率尽可能高。 射频连接器（RFS100）：又叫同轴连接器或射频开关，作
7.
GOTO Check H/W Revision2 智能选择是否B’D测试
8.
Power Off_Batt
电源表关闭
9.
VerifySupply_Batt
电源表重新设置
10.
Write RTC
写入 RTC 时间
11.
Factory Reset
手机 Reset，自动关机再开机
12.
TestModeOn_Batt
机电路，构
声表面滤波器
频率传输特性
声表面滤波器
射频收发信机（U101）
射频收发信机是射频电路的核心部件，主要完成射频信号 的调整与解调。内部结构主要包括5个方面：
1）、接收机（Receiver）：提供射频信号的下行链路，将 射频信号通过放大、解调转变成IQ信号供基带芯片进行处 理。
手机射频电路原理
19.
Write H/W Revision
20.
WriteCalDate_Batt
21.
Write PN_Batt
22.
Print out result_Batt
写入 H/W:BAT 001 写入 PN AUTO 测试开始，写入正确的 H/W
射频收发信机（U101）
3）、频率合成器（Frequency Synthesizer）： 将一个或多个基准频率信号变换为另一个或多个所需频率信
号的技术称为频率合成，或频率综合技术。移动电话通常使 用的是带锁相环的频率合成器，原理框图见下：
射频收发信机（U101）
参考振荡器：在频率合成乃至在整个手机电路中都是很重要 的。在手机电路中，特别是GSM 手机中，这个参考振荡器 被称为基准频率时钟电路，它不但给频率合成环路提供参考 信号，还给手机的逻辑电路提供信号，如该电路出现故障， 手机将不能开机。
4）、压控振荡器（VCX0）：同上描述。 5）、稳压器（Regulators）：作为芯片内部的稳压器，将
输入电池电压转换成内部电路所需的工作电压。
射频收发信机（U101）
射频收发信机（U101）
射频收发信机（U101）
功率放大器（PAM）
功率放大器(PA)模块，集成了整合功率控制技术的高功率 （GSM33dB、DCS与PCS 30dB）、高效率的射频功放模 组，内置方向耦合器、检波二极管、和专用功率控制集成 电路（ASIC），适用于GSM850、EGSM900、DCS、 PCS频段，输出功率控制范围大
用主要是为手机的测试提供端口。其内部是簧片的接触结 构，相当于一个机械开关，通常状态下开关处于闭合状态， 当射频线探头插入射频连接器时，簧片一端将与主板的天线 通路断开，而与射频线探头接触，此时手机与测试仪器之间 就通过射频连接器与射频线进行信号的传输。 具体结构见图2。
GSM手机工作原理简介
GSM 工作原理简介GSM是采用FDMA〔频分〕与TDMA〔时分〕制式相结合的一种通信技术，其网络中所有用户分时使用不同的频率进行通信。
在GSM900频段，25MHZ的频率范围划分为124个不同的信道，每个信道带宽为200K，每个信道含8个时隙，即GSM900M频段在同一区域内，可同时供近1000个用户使用。
而CDMA 是采用码分多址技术的一种通信系统，在这个系统中所有用户都使用同一频率。
FDMA、TDMA及CDMA 的比拟一、GSM的理论根底.GSM系统是第二代数字蜂窝移动通信系统,它采用900MHz频段,在后期又参加了1800MHz频段及1900MHz频段,为便于区别,分别称为GSM900、DCS1800及PCS1900. 凌锐具有GSM900MHz及DCS1800MHz两个频段自动切换的功能.初期的GSM的工作频率是890～915MHz(移动台发),935～960MHz(基站发)共25MHz的双工频率;后参加了EGSM(扩展GSM)其频段为880～890MHz(移动台发),925～935MHz(基站发),为与EGSM区别,把前者称之为PGSM。
GSM900上行与下行频段的间隔为45MHz,信道间隔为200KHz,可分为124个信道〔EGSM参加了975～1023共49个信道〕；因此E-GSM共有174个信道。
DCS1800的频段为1710～1785MHz(移动台发),1805～1880MHz(基站发),上行与下行频段的间隔为95MHz，频带宽度为75M，可分为374个信道〔512至885〕。
PCS1900的频段分为上行：1850～1910MHz，下行：1930～1990MHz，上行与下行频段的间隔为80MHz，频带宽度为60M，可分为300个信道。
每信道分成8个时隙(半速率是有16个),每个时隙信道速率是22.8kb/s,信道总传输速率270.83Kb/s,采用GMSK调制，通信方式是全双工，分集接收，每秒跳频217次,交错信道编码,自适应均衡.现在GSM 向前开展开发了GPRS业务，作为2G向3G的过渡方式。
GSM,CDMA、小灵通手机工作原理概述
GSM,CDMA、小灵通手机工作原理概述1. GSM手机工作原理场升。
由于GSM手机生产商不断进行技术创新，故在电路结构、元器件应用和电路板布线上均存在很大的差异。
但不管是哪一类型的GSM手机，其机械结构和信号流程大致是相同的。
手机的机械结构比较直观，主要指手机的外壳、电路板、送话器、扬声器和显示屏。
要了解GSM手机的工作原理，重点应从其信号流程及信号流程与具体电路之间的关系上进行定性理解。
下面就按射频与逻辑两部分来介绍GSM手机的原理。
从射频原理上看，从天线进来的信号首先进人双工器DUP(用于增大收发信号之间的隔离度和消除外界干扰信号)，然后进人低噪声放大器LNA。
经LNA放大的信号将与接收本振混频，混频后的信号经滤波后进人具有自动增益控制的中频放大器AGC IF进行放大处理，随后送到调制解调器芯片中解调出I和Q两路信号。
I,Q信号可进一步送到DSI)芯片中进行自适应均衡处理，以消除传送过程中的各种衰落与干扰。
在射频的发射回路上，从DSP过来的基带信号在调制解调器中进行调制，并输出一中频调制信号，该信号经适当地放大、滤波后与发射本振混频，变频到发射频点上去，经过滤波后进人功放电路。
功放电路以后的信号经滤波器、双工器后就进人天线发射出去了。
在逻辑控制部分，若从DSP过来的数据是信令信号，则由主中央处理器(MCU)处理;若是话音信号，则送到话音编解码器(Codec)进行处理。
主中央处理器(MCU)通常还带有EEP-ROM, Flash RAM, ROM等存储器作为程序、数据的存放处。
话音编解码器主要是对话音信号进行处理，依据GSM话音信号BELP-LTP编解码方案，进行语音信号的编解码，同时也包含一部分信道编码。
话音编/解码器一般通过话音控制驱动芯片与送话器、扬声器等外设相连，一方面是驱动外设，另一方面是保护话音编解码芯片不空载运行。
2. CDMA手机工作原理目前，手机无线通信走过了3个阶段，即模拟手机阶段、GSM手机阶段和COMA手机阶段。
手机射频电路原理 ppt课件
输入电池电压转换成内部电路所需的工作电压。
2020/12/17
射频收发信机（U101）
2020/12/17
射频收发信机（U101）
2020/12/17
射频收发信机（U101）
2020/12/17
2020/12/17
手机通用的接收与发射流程
❖ 3、射频电路原理框图：
2020/12/17
射频电路的主要元器件介绍及相关工作原理
❖ 1、天线、匹配网络、射频连接器： ❖ 天线（ANT）：作用是将高频电磁波转化为高频ຫໍສະໝຸດ 号电流。2020/12/17
图1：天线电路
天线、匹配网络、射频连接器
❖ 天线匹配网络（C106、C107、C108 、 C167）：主要是完 成主板与天线之间的功率匹配，以使天线的效率尽可能高。 射频连接器（RFS100）：又叫同轴连接器或射频开关，作
2020/12/17
射频收发信机（U101）
2020/12/17
射频收发信机（U101）
❖ 低噪声放大器(LNA): 作用是将天线接收到的微弱的射频信 号进行放大，以满足混频器对输入信号幅度的需要，提高 接收机的信噪比。
❖ 混频器(MIX):是一个频谱搬移电路，它将包含接收信息的射 频信号转化为一个固定频率的包含接收信息的中频信号。 它是接收机的核心电路。混频电路又叫混频器（MIX）是利 用半导体器件的非线性特性，将两个或多个信号混合，取 其差频或和频，得到所需要的频率信号。在手机电路中， 混频器有两个输入信号(一个为输入信号，另一个为本机振 荡)，一个输出信号（其输出被称为中频IF）。当混频器的 输出为射频信号频率与本振信号之和，且比信号频率高时， 所用的混频器被称为上边带上变频；
手机射频电路原理分析.
环路低通滤波器（Low Pass Filter）
phase detector
VCO Rz
Cz To further reduce the phase noise of the charge pump Cp R4 C4
To important the transient characteristics
13
鉴相器（Phase Detector）
在频率合成器中所采用的鉴相器主要有正弦波相 位检波器与脉冲取样保持相位比较器两种。
2019/4/28
Rபைடு நூலகம் DBTEL
返回
14
电荷泵——环路低通滤波器
（ Charge Pump——Loop Filter）
电荷泵的的作用主要是：给锁相环路提供理想 恒定的电流源，保持良好的线性关系，使得频 率范围易于控制 环路低通滤波器（LPF） 由PFD的输出信号需经过低通滤波器再去控制 VCO。一般采用电阻、电容构成积分形式的低 通滤波器，它可以为单阶或多阶滤波器。它的 通频带由电阻、电容参数决定，它的截止速度 取决于其阶数。
我们需要研究其内部各重要节点的频率、 带宽，信号转换的流程等细节
2019/4/28 RF DBTEL 6
2019/4/28
RF DBTEL
返回
7
锁相环（PLL）
锁相环四个基本构成元素 锁相环路的性能 基本构成电路分析 锁相环在手机中应用举例
详见《射频锁相环》
2019/4/28 RF DBTEL 8
环路噪声性能
噪声包括输入噪声与谐波干扰和内部噪声与谐波干扰，压控 振荡器内部的噪声是主要的噪声源。
环路捕获性能
捕获带越宽越好，捕获时间越短越好，可提高环路的增益K或 者增加滤波器的带宽，但加大环路增益或滤波器带宽往往是与提 高环路的跟踪性能和滤波性能的要求相矛盾。采用辅助捕获的方 法达到目的。包括辅助鉴频和鉴频鉴相，变带宽和变增益等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8/16/2019
RF DBTEL
13
PLL Block Diagram
8/16/2019
RF DBTEL
返回
14
基本构成电路分析
鉴相器（Phase Detector） 电荷泵——环路低通滤波器 （Charge Pump——Loop Filter ） 压控振荡器（Voltage Controlled Oscillator） 分频器（DIV）
其中N为分频比，它由环路中分频器DIV提供
8/16/2019
参见《分频器》 返回
RF DBTEL
21
锁相环在手机中应用举例
RX（接收）频率合成器
8/16/2019
RF DBTEL
22
TX-VCO锁相环路
8/16/2019
RF DBTEL
23
收发器（Transceiver）
收发器即调制解调器
调制：发射时基带信号加载到射频信号
8/16/2019
RF DBTEL
25
8/16/2019
RF DBTEL
返回 6
衰减网络（Attenuation）
为了达到系统中对输 入输出功率要求高的 部分的功率适配，我 们通常在输出端到输 入端之间加上功率衰 减网络
通常衰减网络形式有： T型、Π 型
衰减网络的计算
R1
R2
R3
型衰减网络
R1
8/16/2019
RF DBTEL
17
环路低通滤波器（Low Pass Filter）
phase detector
8/16/2019
Rz
Cp
R4 C4
Cz
To important the transient characteristics
The loop can track better a change in input frequency
UAA3535是近零中频收发器，它最多可以作三 频收发
它内部有：
三个PLL（包括一个内置VCO）、正交混频解调器、 可控增益低噪放大器、混频调制器等
它需外接：
13MHz参考基准时钟、RXVCO、TXVCO、基带控制 信号等
详见UAA3535 Data Sheet
我们需要研究其内部各重要节点的频率、
带宽，信号转换的流程等细节
解调：接收时射频信号过滤出基带信
Transceiver根据其工作频率可分为：单 频、双频、三频等 Transceiver根据其中频特征可分为有中 频、零中频、近零中频等
以DB2009为例介绍Transceiver UAA3535的内部结构
8/16/2019
RF DBTEL
24
Transceiver UAA3535（Philips）
谐振回路的中心频率由其回路的等效L、 C特性决定：
0 1 LC
变容二极管的等效电容量由加在其两端 的电压控制，这样通过电压的变化就能转 换成回路谐振频率的变化，就构成了压控 振荡器VCO。
8/16/2019
RF DBTEL
20
分频器（DIV）
锁相环通常用于N倍参考频率的发生器：
f 0 N fr
8/16/2019
RF DBTEL
3
匹配网络（Matching）
匹配的定义：后级输入阻抗与前级输出阻抗共扼
匹配网络的类型：
L型
T型
Π型
8/16/2019
RF DBTEL
4
天线匹配的举例
8/16/2019
RF DBTEL
返回
5
收发双工器（Diplexer）
收发合用一路天线，因此使用天线收发双工器 （Antenna Switch）
返回 16
电荷泵——环路低通滤波器
（ Charge Pump——Loop Filter）
电荷泵的的作用主要是：给锁相环路提供理想 恒定的电流源，保持良好的线性关系，使得频 率范围易于控制
环路低通滤波器（LPF）
由PFD的输出信号需经过低通滤波器再去控制 VCO。一般采用电阻、电容构成积分形式的低 通滤波器，它可以为单阶或多阶滤波器。它的 通频带由电阻、电容参数决定，它的截止速度 取决于其阶数。
Coupler 输出
检波 二极管
D
低通 积分 电路
检波电压输出
8/16/2019
RF DBTEL
36
负包络检波的对二极管要求：
检波二极管D以P极为输入端
检波二极管的极电容要求较小的肖特基 二极管，若极电容过大，将会使负包络过 多的耦合流失到低，导致检波效果变差
8/16/2019
RF DBTEL
返回
8/16/2019
RF DBTEL
29
衰减网络的作用
衰减网络主要是为了使输出功率符合下 级输入功率的要求
利用衰减网络可以提高系统的信噪比
利用50欧姆衰减网络可以缓和前级与后 级的阻抗变化
8/16/2019
RF DBTEL
30
衰减网络的应用
8/16/2019
RF DBTEL
返回
31
功率控制环路（APC）
8/16/2019
RF DBTEL
32
功率控制环路构成
Po
PI
Source
功率耦合器
功率放大器
from
VCO
Coupling Power
Pc
功率
差值功率
控制
控制信号
检
环路
功率
波
比较
器 耦合检波信号 控制器
比较信号
用于用户 设定功率值
8/16/2019
RF DBTEL
返回
33
功率放大器（Power Amplifier）
TX
8/16/2019
对接收为short
RX
/4
对发射为open
为发射波长
RF DBTEL
6
收发双工器的特性参数（TX/RX）
Frequency Range (MHz) Insertion Loss (dB) Attenuation(dB) V.S.W.R. Isolation (dB) Harmonics 2xfo, 3xfo (dBc) Power Capacity (dBm)
RF DBTEL
38
功率控制环路（APC）的应用
8/16/2019
RF DBTEL
返回
39
滤波网络（Filter）
通用滤波网络 电源滤波去耦网络
8/16/2019
RF DBTEL
40
通用滤波网络
滤波器是抑制除特定带宽以外信号及噪声 的装置。 按照不同标准它可分为：
低通、高通、带通、带阻滤波器； 一阶、二阶、高阶滤波器； 无源滤波器、有源滤波器 以下我们以单阶无源滤波器为例做一些简介
8/16/2019
RF DBTEL
41
单阶无源低通（LP）
R
L
C
单阶无源高通（HP）
GSM手机射频工作原 理与电路分析
8/16/2019
RF DBTEL
1
8/16/2019
RF DBTEL
2
Outline
匹配网络（Matching） 收发双工器（Diplexer） 声表面波滤波器(SAW) 平衡网络（Balance） 锁相环（PLL） 收发器（Transceiver） 衰减网络（Attenuation） 功率控制环路（APC） 滤波网络（Filter） 其它
RF DBTEL
返回 34
功率耦合器（Power Coupler）
为了达到功率控制，我们需要使用到
的功率传感器就是功率耦合器，一般为 Directional Coupler。
它的主要参数有：详见LDC Data Sheet
耦合量（Coupling）
插入损耗（Insertion Loss）
隔离度（Isolation）
L Rs Rdiff
2f
C
1
2f Rs Rdiff
该电路可能集成于SAW中
8/16/2019
RF DBTEL
10
差模、共模在Balance系统上的传输
差模（Differential Mode）
A
B
I/P
I/P
O/P
O/P
C
B的传输量为A的一半 共模（Common Mode）
I/P
37
功率比较、控制器
Power Comparator&Controller
功率比较、控制器的功能： 功率比较器将功率检波信号与设定功率 信号相比较得到一个功率控制信号给功 率控制器，由功率控制器产生控制电压 给功率放大器（PA）
它的具体参数详见PCF5078 Data Sheet
8/16/2019
lc03c lc66e
返回
8/16/2019
RF DBTEL
8
平衡网络（Balance）
Balance电路构成：
UI 分别经过低通、高通得到反相的UO1 、UO2
UI 1
1
Uo1
1
jC UI jL
C 1 L
UI
jC
C
Uo2
UI 1
jL jL
UI
L L
目前手机用PA一般是厚膜模拟电路制成，它要求将
低功率射频信号线性无失真的放大到一定功率值。
它的主要参数有：
工作频率、带宽
最大线性输出功率（压缩点）
线性放大对输入功率要求
输入、输出需要的匹配阻抗
工作电源及电压、电流的要求
