电气工程师的AGV系统仿真与性能评估
电气工程师的AGV系统仿真与性能评估AGV（自动引导车）系统是一种能够自主行驶的运输工具，广泛应用于物流和制造业等领域。
作为电气工程师，掌握AGV系统的仿真与性能评估技术对于设计和优化AGV系统具有重要意义。
本文将介绍AGV系统仿真与性能评估的相关方法和技术。
一、AGV系统仿真技术
AGV系统仿真是通过计算机模拟AGV系统的运行过程，以评估系统性能和优化设计。
下面将介绍几种常用的AGV系统仿真技术。
1. 动力学仿真
动力学仿真是模拟AGV车辆在运行过程中的动力学性能。
通过建立车辆的运动学和动力学模型，可以预测AGV在不同环境下的运动轨迹和车辆响应。
利用动力学仿真，可以评估AGV在不同路面和负载条件下的性能，以及优化AGV的运动控制算法。
2. 通信仿真
通信仿真是模拟AGV系统中各个组件之间的通信过程。
AGV系统通常包括车辆、控制中心和其他设备之间的通信。
通过仿真可以评估通信网络的稳定性和可靠性，验证通信协议的有效性，并优化通信策略以提高系统性能。
3. 路径规划仿真
路径规划仿真是通过计算机模拟AGV在不同环境下的路径选择过程。
通过仿真可以评估不同路径规划算法的性能，选择最优路径以提
高系统效率和安全性。
路径规划仿真还可以模拟AGV在复杂环境中的
行驶情况，优化车辆的避障策略。
二、AGV系统性能评估技术
AGV系统性能评估是通过实验和数据分析来验证系统设计的有效
性和可行性。
下面将介绍几种常用的AGV系统性能评估技术。
1. 载货能力评估
载货能力评估是评估AGV系统能够承载的最大负载。
通过加载一
定重量的物品，测试AGV的运行性能和稳定性。
可以通过实验得到不
同负载条件下AGV的最大速度、加速度和制动距离等性能指标，以评
估系统的可靠性和安全性。
2. 导航精度评估
导航精度评估是评估AGV系统定位和导航的准确性。
通过比较
AGV的实际位置和预定路径上的位置来评估导航的精度。
可以利用传
感器、激光测距仪等设备来获取AGV的位置信息，并与预定路径进行
比对。
导航精度评估可以帮助优化导航算法，提高系统的定位准确性。
3. 能源消耗评估
能源消耗评估是评估AGV系统在运行过程中的能源利用效率。
通
过监测AGV的能源消耗情况，可以评估系统的能源利用效率和优化能
源管理策略。
可以使用传感器来测量AGV的能耗情况，并分析不同工况下的能源消耗特性。
结论
AGV系统仿真与性能评估是电气工程师在设计和优化AGV系统中必须掌握的技术。
通过仿真可以模拟AGV系统的运行过程，评估系统性能并优化系统设计；通过性能评估可以验证系统设计的可行性和有效性。
电气工程师可以利用各种仿真软件和工具，结合实验和数据分析，不断改进AGV系统的性能，以满足不同场景和应用的需求。
体系仿真与效能评估
体系仿真与效能评估1什么是体系仿真？体系仿真是一种运用计算机模型技术来模拟实际系统的过程、行为和效果的方法。
它通常采用数学模型来描述系统的运行规律，并通过计算机程序进行模拟。
在模拟过程中，可以对系统进行各种测试、比较和优化，以达到预期的目标。
2体系仿真的应用领域体系仿真通常被应用于许多领域，包括军事、交通、环境、经济等。
在军事领域，体系仿真可以用于模拟战争策略和决策，评估武器系统的效能和可靠性，测试作战计划的可行性等。
在交通领域，体系仿真可以用于模拟交通流量和拥堵情况，优化道路网络和交通规划。
在环境领域，体系仿真可以用于评估环境影响、预测天气和地震等自然灾害的发生可能性，以及制定应急响应措施等。
3效能评估的目的和方法效能评估是一种常用的方法，用于评估系统的性能和效果。
在体系仿真中，效能评估通常被用于评估系统在各种条件下的性能表现和效果。
它可以用于评估武器系统的打击效果、战术规划的有效性、交通规划的流量管理等。
效能评估通常采用实验和仿真的方法来进行。
在实验中，可以通过观察和测量系统的实际性能表现来评估其效果。
而在仿真中，可以通过模拟系统的运行过程，分析其各个方面的性能来评估其效果。
4体系仿真与效能评估的优势体系仿真与效能评估的优势在于可以对系统的表现、效能和效果进行深入的分析和评估，并提出改进建议。
它可以在实际应用之前对系统进行测试，避免在应用中出现不良后果。
此外，体系仿真与效能评估还可以帮助提高决策的准确性和有效性，优化系统的运行和管理效能。
5结语总之，体系仿真与效能评估在众多领域都得到了广泛的应用。
通过模拟系统的运行过程、分析其性能和效果，可以找出其可能存在的问题，提出解决方案，优化其性能和效果。
同时，它还可以帮助决策者做出更准确、科学、有效的决策，为各个领域的发展与进步贡献力量。

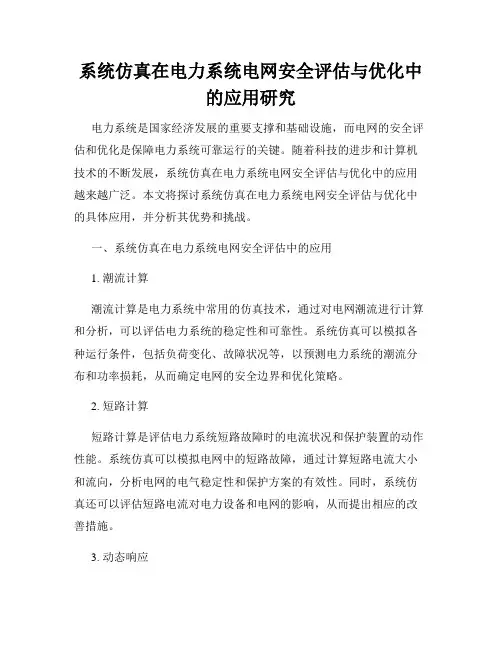

系统仿真在电力系统电网安全评估与优化中的应用研究
