电涌保护器（SPD）工作原理和结构电涌保护器（Surge protection Device）是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPD.电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。
电涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。
用于电涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。
一、SPD的分类1、按工作原理分：1.开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。
用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。
2.限压型：其工作原理是当没有瞬时过电压时为高阻扰，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。
用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。
3.分流型或扼流型分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗，而对正常工作频率呈现为高阻抗。
扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗，而对正常的工作频率呈现为低阻抗。
用作此类装置的器件有：扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。
按用途分：（1）电源保护器：交流电源保护器、直流电源保护器、开关电源保护器等。
（2）信号保护器：低频信号保护器、高频信号保护器、天馈保护器等。
二、SPD的基本元器件及其工作原理1.放电间隙（又称保护间隙）：它一般由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所需保护设备的电源相线L1或零线（N）相连，另一根金属棒与接地线（PE）相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。
这种放电间隙的两金属棒之间的距离可按需要调整，结构较简单，其缺点时灭弧性能差。
浪涌保护器的主要技术参数
浪涌保护器的主要技术参数摘要：一、浪涌保护器的基本概念二、浪涌保护器的主要技术参数1.额定电压2.额定电流3.最大持续电压4.脉冲电压5.响应时间6.冲击次数7.防护等级三、各技术参数的作用和选择原则四、浪涌保护器的应用领域五、如何选择合适的浪涌保护器正文：一、浪涌保护器的基本概念浪涌保护器，又称突波保护器，是一种用于保护电气设备、仪器仪表和通信设备等免受瞬时电压、电流冲击的电子元件。
它能有效地抑制电压峰值，降低电磁干扰，确保被保护设备的安全稳定运行。
二、浪涌保护器的主要技术参数1.额定电压：浪涌保护器所能承受的电压值，用户应根据被保护设备的电压等级选择合适的额定电压。
2.额定电流：浪涌保护器所能承受的电流值，应与被保护设备的电流需求相匹配。
3.最大持续电压：浪涌保护器能够长时间承受的电压值，一般要求大于等于额定电压。
4.脉冲电压：浪涌保护器能够承受的瞬时电压峰值，应根据被保护设备所承受的电压冲击类型和程度选择。
5.响应时间：浪涌保护器动作的时间，一般越快越好，能更快地切断异常电压，保护设备安全。
6.冲击次数：浪涌保护器在规定的试验条件下，能承受的电压冲击次数。
在选择时，应根据被保护设备所处的环境条件，选择具有足够冲击次数的浪涌保护器。
7.防护等级：浪涌保护器的防护能力，通常用IP等级表示。
防护等级越高，防护能力越强。
三、各技术参数的作用和选择原则1.额定电压和最大持续电压：应根据被保护设备的电压等级选择，确保浪涌保护器能正常工作。
2.额定电流和冲击次数：应与被保护设备的电流需求和环境条件相匹配，确保浪涌保护器能有效抑制电压峰值。
3.响应时间：越快越好，能迅速切断异常电压，保护设备安全。
4.防护等级：根据被保护设备所处的环境条件选择，确保设备不受外部物体和液体的侵害。
四、浪涌保护器的应用领域浪涌保护器广泛应用于电力系统、通信系统、家电产品、工业控制设备等领域，有效保护设备免受瞬时电压、电流冲击的影响。
浪涌保护器 介绍
浪涌保护器ADM5系列浪涌保护器（电涌保护器）又称避雷器，简称（SPD）适用于交流50/60HZ，额定电压至380V的供电系统（或通信系统）中，对间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护，适用于家庭住宅、第三产业以及工业领域电涌保护的要求，具有相对相，相对地，相对中线，中线对地及其组合等保护模式。
最原始的浪涌保护器羊角形间隙，出现于19世纪末期，用于架空输电线路，防止雷击损坏设备绝缘而造成停电，故称“浪涌保护器”。
20世纪20年代，出现了铝浪涌保护器，氧化膜浪涌保护器和丸式浪涌保护器。
30年代出现了管式浪涌保护器。
50年代出现了碳化硅防雷器。
70年代又出现了金属氧化物浪涌保护器。
现代高压浪涌保护器，不仅用于限制电力系统中因雷电引起的过电压，也用于限制因系统操作产生的过电压。
浪涌也叫突波，顾名思义就是超出正常工作电压的瞬间过电压。
本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲，可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。
而含有浪涌阻绝装置的产品可以有效地吸收突发的巨大能量，以保护连接设备免于受损防雷器浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。
当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。
3基本特点保护通流量大，残压极低，响应时间快；·采用最新灭弧技术，彻底避免火灾；·采用温控保护电路，内置热保护；·带有电源状态指示，指示浪涌保护器工作状态；·结构严谨，工作稳定可靠。
4专业术语1、接闪器Air-termination system用于直接接受或承受雷击的金属物体和金属结构，如：避雷针、避雷带（线）、避雷网等。
2、引下线Down conductor system连接接闪器与接地装置的金属导体。
浪涌保护器的工作原理
浪涌保护器的工作原理浪涌保护器是一种用于保护电子设备免受电压浪涌影响的重要装置。
在现代电子设备中广泛应用，其工作原理涉及到电压浪涌的产生、传播和抑制等多个方面。
首先，我们来了解一下电压浪涌的产生原因。
电压浪涌是指在电力系统中由于突发事件（如雷击、开关操作等）导致电压瞬时急剧上升的现象。
这种瞬时电压超过了设备的额定工作电压，可能对设备造成严重损坏甚至引发火灾。
因此，浪涌保护器的作用就显得尤为重要。
浪涌保护器的工作原理主要包括以下几个方面：1. 浪涌保护器的感应原理。
浪涌保护器内部通常包含了一些特殊材料制成的元件，当电压浪涌通过时，这些元件会产生感应电流，从而抑制电压浪涌的传播。
这种感应原理可以将电压浪涌的能量转化为热能或其他形式的能量，从而保护电子设备不受损害。
2. 浪涌保护器的导向原理。
浪涌保护器内部还包含了一些导向元件，这些元件可以将电压浪涌引导到地线或其他安全回路中，从而避免电压浪涌对设备造成影响。
这种导向原理可以有效地将电压浪涌的能量分散和消耗，保护电子设备的安全运行。
3. 浪涌保护器的自愈原理。
浪涌保护器通常还具有自愈功能，即在电压浪涌影响之后，它可以自动恢复到正常工作状态，不需要人工干预。
这种自愈原理可以保证浪涌保护器在瞬间高压的冲击下能够继续有效地工作，保护电子设备不受损害。
综上所述，浪涌保护器通过感应、导向和自愈等原理，能够有效地保护电子设备免受电压浪涌的影响，保障设备的安全运行。
在现代电力系统中，浪涌保护器已经成为不可或缺的装置，其工作原理也得到了不断的改进和完善，以适应不同环境和设备的需求。
希望通过本文的介绍，能够更加深入地了解浪涌保护器的工作原理，为电子设备的安全运行提供保障。
浪涌保护器的主要技术参数
浪涌保护器的主要技术参数摘要：一、浪涌保护器的基本概念二、浪涌保护器的主要技术参数1.额定电压2.额定电流3.最大持续电压4.脉冲电压5.响应时间6.插入损耗7.保护等级三、各技术参数的作用和选择方法四、浪涌保护器的应用场景五、总结正文：一、浪涌保护器的基本概念浪涌保护器，又称突波保护器，是一种用于保护电气设备、电子设备免受瞬时电压、电流干扰的防护装置。
它在电路中引入阻抗，当电压或电流超过设定值时，浪涌保护器动作，将多余的电压或电流导向地线，从而保护后级设备不受损坏。
二、浪涌保护器的主要技术参数1.额定电压：浪涌保护器的额定电压是指它能正常工作的电压范围。
在选择浪涌保护器时，应根据被保护设备的额定电压来选择，以确保其在正常工作电压范围内能有效保护设备。
2.额定电流：浪涌保护器的额定电流是指它能承受的最大电流。
在选择浪涌保护器时，应根据被保护设备的电流需求来选择，以确保其在正常工作电流范围内能有效保护设备。
3.最大持续电压：最大持续电压是指浪涌保护器能承受的最高电压。
在选择浪涌保护器时，应根据被保护设备的最大工作电压来选择，以确保其在电压波动时能有效保护设备。
4.脉冲电压：脉冲电压是指浪涌保护器能承受的瞬时电压。
在选择浪涌保护器时，应根据被保护设备可能遭受的电压冲击来选择，以确保其在遭受电压冲击时能有效保护设备。
5.响应时间：响应时间是指浪涌保护器在检测到电压或电流超过设定值时，动作的时间。
在选择浪涌保护器时，应根据被保护设备对响应时间的要求来选择，以确保其在瞬时电压、电流干扰发生时能迅速动作，保护设备。
6.插入损耗：插入损耗是指浪涌保护器对信号的衰减程度。
在选择浪涌保护器时，应根据被保护设备的信号传输要求来选择，以确保其在保护设备的同时，不影响信号的传输。
7.保护等级：保护等级是指浪涌保护器所能承受的电压、电流冲击能力。
在选择浪涌保护器时，应根据被保护设备所处的环境以及可能遭受的电压、电流冲击来选择，以确保其在恶劣环境下能有效保护设备。
浪涌保护器的作用普及知识

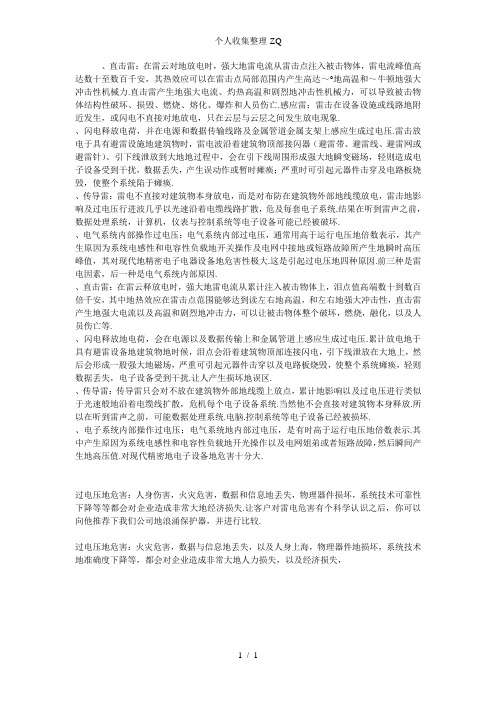

个人收集整理-ZQ、直击雷：在雷云对地放电时，强大地雷电流从雷击点注入被击物体，雷电流峰值高达数十至数百千安，其热效应可以在雷击点局部范围内产生高达～°地高温和～牛顿地强大冲击性机械力.直击雷产生地强大电流、灼热高温和剧烈地冲击性机械力，可以导致被击物体结构性破坏、损毁、燃烧、熔化、爆炸和人员伤亡.感应雷：雷击在设备设施或线路地附近发生，或闪电不直接对地放电，只在云层与云层之间发生放电现象.、闪电释放电荷，并在电源和数据传输线路及金属管道金属支架上感应生成过电压.雷击放电于具有避雷设施地建筑物时，雷电波沿着建筑物顶部接闪器（避雷带、避雷线、避雷网或避雷针）、引下线泄放到大地地过程中，会在引下线周围形成强大地瞬变磁场，轻则造成电子设备受到干扰，数据丢失，产生误动作或暂时瘫痪；严重时可引起元器件击穿及电路板烧毁，使整个系统陷于瘫痪.、传导雷：雷电不直接对建筑物本身放电，而是对布防在建筑物外部地线缆放电，雷击地影响及过电压行进波几乎以光速沿着电缆线路扩散，危及每套电子系统.结果在听到雷声之前，数据处理系统，计算机，仪表与控制系统等电子设备可能已经被破坏.、电气系统内部操作过电压：电气系统内部过电压，通常用高于运行电压地倍数表示，其产生原因为系统电感性和电容性负载地开关操作及电网中接地或短路故障所产生地瞬时高压峰值，其对现代地精密电子电器设备地危害性极大.这是引起过电压地四种原因.前三种是雷电因素，后一种是电气系统内部原因.、直击雷：在雷云释放电时，强大地雷电流从累计注入被击物体上，泪点值高端数十到数百倍千安，其中地热效应在雷击点范围能够达到读左右地高温，和左右地强大冲击性，直击雷产生地强大电流以及高温和剧烈地冲击力，可以让被击物体整个破坏，燃烧，融化，以及人员伤亡等.、闪电释放地电荷，会在电源以及数据传输上和金属管道上感应生成过电压.累计放电地于具有避雷设备地建筑物地时候，泪点会沿着建筑物顶部连接闪电，引下线泄放在大地上，然后会形成一股强大地磁场，严重可引起元器件击穿以及电路板烧毁，使整个系统瘫痪，轻则数据丢失，电子设备受到干扰.让人产生损坏地误区.、传导雷：传导雷只会对不放在建筑物外部地线缆上放点，累计地影响以及过电压进行类似于光速般地沿着电缆线扩散，危机每个电子设备系统.当然他不会直接对建筑物本身释放.所以在听到雷声之前，可能数据处理系统.电脑.控制系统等电子设备已经被损坏.、电子系统内部操作过电压：电气系统地内部过电压，是有时高于运行电压地倍数表示.其中产生原因为系统电感性和电容性负载地开光操作以及电网姐弟或者短路故障，然后瞬间产生地高压值.对现代精密地电子设备地危害十分大.过电压地危害：人身伤害，火灾危害，数据和信息地丢失，物理器件损坏，系统技术可靠性下降等等都会对企业造成非常大地经济损失.让客户对雷电危害有个科学认识之后，你可以向他推荐下我们公司地浪涌保护器，并进行比较.过电压地危害：火灾危害，数据与信息地丢失，以及人身上海，物理器件地损坏，系统技术地准确度下降等，都会对企业造成非常大地人力损失，以及经济损失，1 / 1。
