5.3任务三 CAN总线系统
CONTENTS
任务三 CAN总线系统
任务三 CAN总线系统
学习目标 1. 了解汽车CAN总线的工作原理 2.了解新能源汽车CAN总线结构
任务三 CAN总线系统
一、相关知识 1.CAN总线工作原理 CAN总线又称CAN-BUS，是控制单元区域网络的缩写。 传统信号传输方式：
任务三 CAN总线系统
任务三 CAN总线系统
1.CAN总线工作原理 （3）汽车CAN总线系统 1）动力驱动系统的高速CAN，传输速率达到500kb/s，主要连接发动机、变速器、 制动系统和组合仪表等，它们都是控制与汽车行驶直接相关的系统。动力系统的 CAN总线，H为橙/黑色，L为橙/棕色。
任务三 CAN总线系统
1.CAN总线工作原理 （3）汽车CAN总线系统 2）舒适CAN，是用于车身系统的低速CAN，传输速率大约是10～125kb/s。主 要连接中控门锁与防盗装置、电动车窗、后视镜和车厢内照明灯等。舒适系统 CAN总线，H为橙/绿色，L为橙/棕色。
1.CAN总线工作原理 CAN总线数据传输方式：
任务三 CAN总线系统
1.CAN总线工作原理 （1）CAN总线系统结构 CAN总线系统是将若干个控制单元并联到两条数据传输线上，每个控制单元内都 设有1个微处理器、1个CAN控制器和1个信息收发器，除了数据传输总线以外，其 他各元件都安装在各控制单元内部。整个CAN总线系统有两个120Ω的终端电阻， 分别装在两个控制单元内部，其作用是防止CAN总线信号产生反射现象。
任务三 CAN总线系统
1.CAN统中传输的数据为二进制的数字信息，每条信息的格式都是相同的。
任务三 CAN总线系统
1.CAN总线工作原理 （3）汽车CAN总线系统 为了防止外界电磁场的干扰和向外辐射，CAN总线采用2条导线缠绕在一起的方式， 这2条线上的电位是相反的，分为CAN-High和CAN-Low数据线。

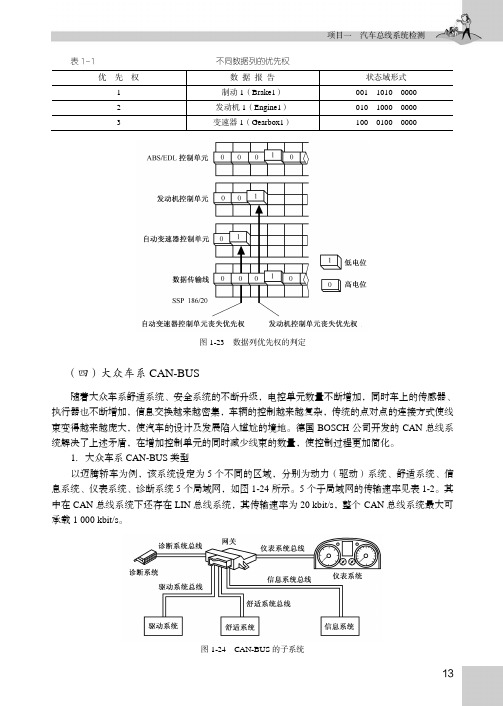

(四)大众车系CAN-BUS[共5页]
![(四)大众车系CAN-BUS[共5页]](https://img.taocdn.com/s3/m/dae376b11ed9ad51f11df2a8.png)
项目一 汽车总线系统检测
13 表1-1
不同数据列的优先权
图1-23 数据列优先权的判定
（四）大众车系CAN-BUS
随着大众车系舒适系统、安全系统的不断升级，电控单元数量不断增加，同时车上的传感器、执行器也不断增加，信息交换越来越密集，车辆的控制越来越复杂，传统的点对点的连接方式使线束变得越来越庞大，使汽车的设计及发展陷入尴尬的境地。
德国BOSCH 公司开发的CAN 总线系统解决了上述矛盾，在增加控制单元的同时减少线束的数量，使控制过程更加简化。
1．大众车系CAN-BUS 类型
以迈腾轿车为例，该系统设定为5个不同的区域，分别为动力（驱动）系统、舒适系统、信息系统、仪表系统、诊断系统5个局域网，如图1-24所示。
5个子局域网的传输速率见表1-2。
其中在CAN 总线系统下还存在LIN 总线系统，其传输速率为20 kbit/s ，整个CAN 总线系统最大可承载1 000 kbit/s 。
图1-24 CAN-BUS 的子系统。
大众汽车车载网络系统概述(ppt 53张)
13
传送安全性和故障处理
内部故障管理 控制单元内部有错误计数器。一次发送失败计数加8，一次接收错误计数加1。当累 计超过127时，控制器不再允许发送信息，当累计超过255时，控制器自动与总线 脱离.但是，控制器发送信息时，没有受到答复信号，控制器将重复发送，而错误计 数不计数。
2019/2/16
14
斯柯达明锐诊断信息分析
诊断组
2019/2/16
1
内容提要
大众车系CAN网络类型
1. 大众车系CAN网络的类型
大众汽车的CAN总线系统设定为驱动系统、舒适系统、 信息系统、仪表系统、诊断系统这5个局域网。
CAN系统的5个子系统
2019/2/16 3
1.1 驱动系统CAN总线
驱动系统CAN总线由15号线激活，采用双线式数据总 线，其传输速率为500kbit/s，为高速CAN总线。 节点：发动机、自动变速器、ABS、安全气囊、SAS、 TDI。
18
传送安全性和故障处理
示波仪判断20ຫໍສະໝຸດ 9/2/1619传送安全性和故障处理
典型故障－4：Can-Low 与地短接
2019/2/16
20
传送安全性和故障处理
示波仪判断
2019/2/16
21
传送安全性和故障处理
典型故障－5：Can-Low与Can-high短接
2019/2/16
22
传送安全性和故障处理
诊断总线
网关
2019/2/16
诊断总线通过网关连接各控制器
7
诊断接口定义
针脚号 1 4 5 6 7 14 15 16 对应的线束 15号线 接地 接地 CANBUS(高） k线 CANBUS(低） L线 30号线
