电机学交流电机习题一、简答、分析1 — C1、感应电动机等效电路中的（一代表什么含义？能否用电感或电容代替？为什么？s2、感应电动机运行时，定子电流的频率是多少？由定子电流产生的旋转磁动势以什么速度切割定子和转子？由转子电流产生的旋转磁动势基波以什么速度切割定子和转子？两个基波磁动势的相对运动速度多大？3^普通笼型感应电动机在额定电压下起动时，为什么起动电流很大，而起动转矩并不大？4、感应电动机带负载运行，若电源电压下降过多，会产生什么严重后果？5、绕线式感应电动机在转子回路串电阻起动时，为什么既能降低起动电流，又能增大起动转矩？所串电阻是否越大越好？6、一台笼型感应电动机，原来转了是插铜条的，后因损坏改为铸铝的。
如输出同样转矩，电动机运行性能有什么变化？7、感应电动机定了绕组与转了绕组之间没有直接的联系，为什么负载增加时，定了电流和输入功率会自动增加，说明其物理过程。
从空载到满载电机主磁通有无变化？8、感应电动机在轻载下运行时，试分析其效率和功率因数都较额定负载时低的原因。
如定子绕组为△联接的感应电动机改为K联接运行，在轻载下其结果如何？此时所能负担的最大负载必须少于多少？9、分析转差率s对感应电动机效率的影响。
10、三相异步电动机的堵转电流与外加电压、电机所带负载是否有关?关系如何？是否堵转电流越大堵转转矩也越大?负载转矩的大小会对起动过程产生什么影响？11、交流发电机定子电枢绕组相电动势的频率、波形和大小与哪些因素有关？这些因素中哪些是由构造决定的，哪些是由运行条件决定的？12、交流电机单相磁动势的性质、它的幅值大小、幅值位置、脉动频率各与哪些因素有关？这些因素中哪些是由构造决定的，哪些是由运行条件决定的？13、交流电机三相合成基波圆形旋转磁动势的性质、它的幅值大小、幅值空间位置、转向和转速各与哪些因素有关？这些因素中哪些是由构造决定的，哪些是由运行条件决定的？14、一台50Hz的交流电机，今通入60Hz的二相对称交流电流，设电流大小不变，问此时基波合成磁动势的幅值大小、转速和转向将如何变化？15、试说明一个脉振磁场可以分解成两个大小相等、转速相同、转向相反的旋转磁场。
交流电动机习题解答定稿版
交流电动机习题解答精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】习 题11.1 有一台四极三相电动机，电源频率为50Hz ，带负载运行时的转差率为0.03，求同步转速和实际转速。
解：由于四极电机对应的同步转速为:750r/min当s=0.03时，727)03.01(750)1(0=-⨯=-=s n n （r/min ）11.2 两台三相异步电动机的电源频率为50Hz ，额定转速分别为1430r/min 和2900r/min ，试问它们的磁极对数各是多少额定转差率分别是多少解：当额定转速分别为1430r/min 和2900r/min 时，电动机的同步转速分别为：1500r/min 和3000r/min 所以：它们的磁极对数分别是：2和1，对应的额定转差率分别是：047.015001430150000=-=-=n n n s N ，033.030002900300000=-=-=n n n s N 11.3 在额定工作情况下的三相异步电动机，已知其转速为960r/min ，试问电动机的同步转速是多少有几对磁极对数转差率是多大解：∵ n N =960(r/min) ∴n 0=1000(r/min)p=3 04.01000960100000=-=-=n n n s N 11.4 Y180L —6型异步电动机的额定功率为15kW ，额定转速为970r/min ，额定频率为50Hz ，最大转矩为295N ⋅m ，试求电动机的过载系数m λ。
如st 1.6λ=，则起动转矩为多少？ 解：7.147970101555.955.932=⨯⨯=⨯=N N N n P T (N.M) 3.2367.1476.1=⨯==N st st T T λ(N.M)11.5 有一台六极三相绕线式异步电动机，在f =50Hz 的电源上带额定负载运行，其转差率为0.02，求此电动机的同步转速。
交流电机习题
例题 1 一台三相异步电动机，额定功率PN=75kW ，额定电压UN=380V ，额定转速nN=1471r/min ，定子Δ接。
已知其T 型电路的参数如下：定子每相电阻r1=0.390Ω，每相漏电抗x1=0.869Ω，励磁电阻rm=2.043Ω，励磁阻抗xm=43.4Ω，转子每相电阻r2′=0.390Ω ，每相漏电抗x2′=0.869Ω 。
试用T 型等效电路计算额定负载运行时：（1）定子电流；（2）输入功率；（3）电磁功率；（4）定子铜耗；（5）铁损；（6）转子电流；（7）机械功率；（8）转子铜耗。
解：额定转差率为：T 型等效电路各部分阻抗的计算定子相电流为 定子线电流为输入功率为定子感应电动势为 励磁电流为 转子电流为 电磁功率为 定子铜耗为铁耗为 转子铜耗为机械功率为1N 11500-1471=0.0193331500N n n s n -==2220.325/ 1.6550.01933316.81 1.65516.89 5.623N z r s jx j j '''=+=+=+=∠︒Ω2.04343.443.4587.3m m m z r jx j =+=+=∠︒Ω22243.4587.316.89 5.623733.8792.92// 2.04343.416.81 1.65548.8467.2915.0325.6313.55 6.50m m m z z z z z z j j j '∠︒⨯∠︒∠︒'==='++++∠︒=∠︒=+Ω1110.3900.8690.952565.83z r jx j =+=+=∠︒Ω12//0.3900.86913.55 6.5013.947.36915.76827.862m z z z z j j j '=+=+++=+=∠︒Ω113800=24.1-27.863A 15.76827.862U I z ∠︒==∠︒∠︒13324.1=41.7L I I A ==⨯11113cos 338024.1cos 27.86224.29P U I kW ϕ==⨯⨯⨯=10362.2 2.23=8.3489.6A 43.4587.3m E I z ∠-︒==∠-︒∠︒222362.2 2.23=21.447.85A 16.89 5.623E I z '∠-︒'==∠-︒'∠︒12223cos 3362.221.44cos5.62323.18kW P E I ϕ''==⨯⨯⨯=220338.34 2.043426.3WFe m p I r ==⨯⨯=222223321.440.352448.2W Cu p I r ''==⨯⨯=2222110.0193333321.440.32522.73kW 0.019333N m N s P I r s --''==⨯⨯⨯=221113324.10.39680W Cu p I r ==⨯⨯=1111380024.127.8620.952565.83=38018.114.122362.2 2.23VE U I z j =-=∠︒-∠-⨯∠︒--=∠-︒例题2 一台四极三相异步电动机，其额定数据为：PN=30kW ，UN=380V ，额定负载运行时，定子铜耗 pCu1=824.2W ，铁耗pFe=582.3W ，转子铜耗pCu2=506W ，机械损耗pm=351W ，附件损耗ps=598W ，求额定负载运行时：（1）机械功率；（2）电磁功率；（3）额定转速；（4）电磁转矩；（5）空载转矩；（6）输入功率；（7）效率。
【精编版】0交流电机共同问题PPT52页
谢谢！
【精编版】0交流电机共同 问题
26、机遇对于有准备的头脑有特别的 亲和力 。 27、自信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，所以我快乐。--格林斯 潘。
交流电机习题

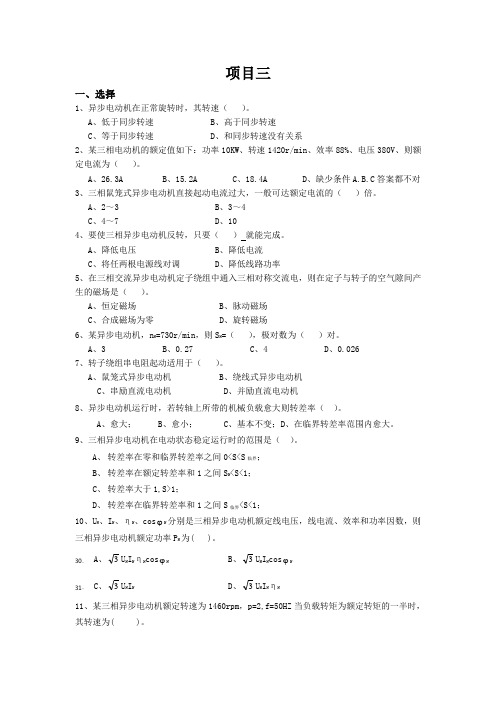

项目三一、选择1、异步电动机在正常旋转时，其转速（）。
A、低于同步转速B、高于同步转速C、等于同步转速D、和同步转速没有关系2、某三相电动机的额定值如下：功率10KW、转速1420r/min、效率88%、电压380V、则额定电流为（）。
A、26.3AB、15.2AC、18.4AD、缺少条件A.B.C答案都不对3、三相鼠笼式异步电动机直接起动电流过大，一般可达额定电流的（）倍。
A、2～3B、3～4C、4～7D、104、要使三相异步电动机反转，只要（）就能完成。
A、降低电压B、降低电流C、将任两根电源线对调D、降低线路功率5、在三相交流异步电动机定子绕组中通入三相对称交流电，则在定子与转子的空气隙间产生的磁场是（）。
A、恒定磁场B、脉动磁场C、合成磁场为零D、旋转磁场6、某异步电动机，n N=730r/min，则S N=（），极对数为（）对。
A、3B、0.27C、4D、0.0267、转子绕组串电阻起动适用于（）。
A、鼠笼式异步电动机B、绕线式异步电动机C、串励直流电动机D、并励直流电动机8、异步电动机运行时，若转轴上所带的机械负载愈大则转差率（）。
A、愈大；B、愈小；C、基本不变；D、在临界转差率范围内愈大。
9、三相异步电动机在电动状态稳定运行时的范围是（）。
A、转差率在零和临界转差率之间0<S<S临界；B、转差率在额定转差率和1之间S N<S<1；C、转差率大于1,S>1；D、转差率在临界转差率和1之间S临界<S<1；10、U N、I N、ηN、cosϕN分别是三相异步电动机额定线电压，线电流、效率和功率因数，则三相异步电动机额定功率P N为( )。
30、A、3U N I NηN cosϕN B、3U N I N cosϕN31、C、3U N I N D、3U N I NηN11、某三相异步电动机额定转速为1460rpm，p=2,f=50HZ当负载转矩为额定转矩的一半时，其转速为( )。
电机学习题集(交流电机部分)
第三部分交流机14－1 在交流电机中，那类电机叫同步电机那类电机叫异步电机它们的基本工作原理和激磁方式有什么不同？14－2 整数槽双层迭绕组和单层绕组的最大并联支路数与极对数有什么关系整数槽双层波绕组的最大并联支路数是多少如何才能达到？14－3 在电势相加的原则下，交流迭绕组和波绕组的连接规律有什么不同并说明二者的主要优缺点和应用范围。
14－4 试说明谐波电势产生的原因及其削弱方法。
14－6 一台三相同步发电机，f＝50Hz，nN＝1500r/m，定子采用双层短矩分布绕组。
Q＝3，y1/ ＝，每相串联匝数w＝108，Y连接，每极磁通量 Wb， Wb， Wb， Wb，试求：（1）电机的极对数；（2）定子槽数；（3）绕组系数kw1，kw3，kw5，kw7；（4）相电势，，，及合成相电势和线电势E。
4－7 一台汽论发电机，两极，50Hz，定子54槽，每槽内两极导体，a＝1，y1＝22槽，Y接法。
已知空载线电压U0＝6300V，求每极基波磁通量。
14－9 为什么采用短矩和分布绕组能削弱谐波电势为什么削弱5次谐波和7 次谐波电势，节距选多大比较合适？14－11 齿谐波电势使由于什么原因引起的在中小型异步电机和小型凸极同步电机中，场采用转子斜槽或斜极削弱齿谐波电势，斜多少合适？14－12 在低速水轮发电机中，定子绕组常采用分数槽绕组，为什么14－13 何谓相带在三相电机中为什么常采用600相带绕组而不用1200相带绕组？14－14 交流电机的频率、极数和同步转速之间有什么关系试求下列交流电机的同步转速或极数。
（1）汽论发电机f＝50Hz，2P＝2，n＝？（2）水轮发动机f＝60Hz，2P＝32，n＝？（3）同步发电机f＝50Hz，n＝750r/m，2P＝？14－15 交流绕组和直流绕组的基本区别在哪里为什么直流绕组必须用闭合绕组，而交流绕组却常接成开启绕组？14－16 为什么相带A与相带X的线圈组串联时必须反向连接，不这样会引起什么后果14－17 试求双层绕组的优点，我是现代中、大型电机的交流绕组一般都采用双层绕组14－19 试诉分布系数和短矩系数的意义。
变压器交流电机部分习题
解：
1=1/p=2f1/p= 2n1/60 =/p= 2n/60
12-2设有一380V,50HZ,1450r/min,连接的绕线式异步电动机， ，每相的漏抗为每相电阻的4倍，令修正系数 ，求： （1）额定运行时的输入功率、电磁功率、机械功率及各种损耗？ （2）最大电磁转矩、过载能力及临界转差率。 （3）为要在起动时得到最大转矩，在转子回路中应接入的每相电阻是多少？并用转子绕组的电阻倍数表示。
已知：f1=50HZ,P1=6.32，pcu1=0.341， pFe=0.1675， Pcu2=0.2375，pm=0.045，ps=0.029 求：Pem， Pm， P2，，s，n，T，T2
功率流程图
P1=6.32
Pem
Pm
P2
pcu1=0.341
pFe= 0.1675
Pcu2=0.2375
pm=0.045ps=0.029
11-2．设有一3000V、6极、50Hz、975r/min、Y接的三相绕线式异步电动机，每相参数如下：R1=0.42，X1=2.0，R'2=0.45，X'2=2.0，Rm=4.65，Xm=48.7，试分别用T型等效电路、型等效电路和简化等效电路计算在额定情况下的定子电流和转子电流。
解：
Z1=R1+jX1=0.42+j2 Zm=Rm+jXm=4.67+j48.7
解：（1）电机的极对数
（2）定子槽数
（3）基波及各次谐波绕组系数
槽距角 每极每相槽数 基波绕组系数为 三次谐波绕组系数为
