土钉墙技术交底书
深基坑土钉墙支护施工组织设计(一般技术文件)
深基坑土钉墙支护施工组织技术指导文件编制依据某商住楼《实施性施工组织设计》。
与本工程施工、设计相关的规范及标准。
本分项工程相关的《施工图设计》。
施工现场实际情况。
工程概况基坑东西侧实际情况：东侧靠近住宅楼，且有施工道路经过，场地比较狭窄，无法采用正常放坡施工，西侧有市政供暖管道通过且临近市政供暖时间，以上情况严重影响工程的下一步施工，故需采取进一步的支护措施，以免给工程施工造成不必要的影响。
施工组织技术指导文件技术指导文件确定根据现场工程条件，为确保东、西侧安全，拟采用土钉墙支护技术指导文件。
土钉墙支护的特点3.2.1能合理利用土体的自承能力，将土体作为支护结构的不可分割部分。
3.2.2结构轻型，柔性大，有良好的抗振性和延性。
3.2.3施工便捷、安全，土钉的制作与成孔简单易行，且灵活机动，便于根据现场监测变形数据和特殊情况，及时变更设计。
3.2.4施工不需单独占用场地，对于施工场地狭小，放坡困难，有相邻建筑，大型护坡施工设备不能进场时，该技术显示出独特的优越性。
3.2.5稳定可靠，支护后边坡位移小，水平位移一般为～，最大不超过，超载能力强。
3.2.6总工期短，可以随开挖随支护，基本不占用施工工期。
3.2.7与其他深基坑支护类型相比费用低，经济，可降低造价～。
施工组织技术指导文件简图见附图。
3.3.1 具体参数详见验算文件《土钉墙支护计算书》。
施工工艺框图4.1.3组织施工全过程管理小组及专业施工队伍，对施工人员进行班前技术、安全交底，并完成上报审批程序。
4.1.4按照施工组织技术指导文件选择施工机具与工艺，并检查设备运转情况，安排现场水、电、照明及施工工作面，材料进场后做好原材料的检验与砼、水泥浆的试配。
开挖4.2.1土钉墙支护应按照施工组织技术指导文件规定的分层深度按作业顺序施工，在完成土层作业面的土钉与喷射砼以前，不得进行下一层深度的开挖。
分层深度按照边坡土质以每层一道或两道土钉为宜，使土钉均匀分布于层间。
施工组织设计(土钉墙)

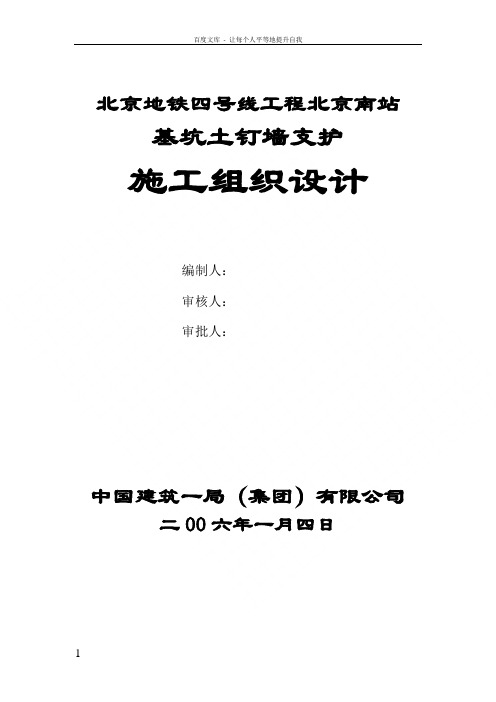

北京地铁四号线工程北京南站基坑土钉墙支护施工组织设计编制人：审核人：审批人：中国建筑一局（集团）有限公司二00六年一月四日目录第一章、工程概况及特点 (3).工程简介 (3).工程特点 (3)第二章、工程地质与水文地质条件 (4).工程土层情况 (4).工程地下水情况 (4)第三章、编制依据 (5)第四章、设计参数 (6)第五章、总体施工部署及进度计划 (9)1.项目组织机构图 (9)2.项目主要人员岗位职责 (10)3.施工准备工作 (13)4.进度计划 (14)5.各项目标计划 (14)6.各类计划目标的保证措施 (15)7、各项资源需要计划 (17)8、与其他各方面的协调配合 (18)第六章、施工工艺与施工方法 (22)1.土钉墙工艺与施工方法 (22)20自钻式锚杆工艺与施工方法 (24)第七章、施工技术要求 (26)1.土钉墙施工技术要求 (26)20自钻式锚杆施工技术要求 (27)第八章、质量保证措施 (28)第九章、安全保证措施 (31)1、安全保证体系 (31)2.安全生产保证措施 (31)3.施工防火安全措施 (32)第十章、文明施工及环保措施 (33)第十一章、基坑监测方案 (35)1.监测内容： (35)2.观测点设置： (35)3.观测方法： (35)4.成果分析： (36)5、周边建筑物沉降监测及方案委托有测量资质的专业公司完成。
(36)第十二章、雨季施工方案 (37)第十三章、冬季施工方案 (38)1.概述 (38)2.准备工作 (38)3.主要施工技术措施 (39)4.安全技术措施 (39)第十四章、紧急预案措施 (41)第十五章、附件 (42)第一章、工程概况及特点.工程简介北京地铁南站是一个与国铁合建车站，合建部分共有五层结构，包括地上两层地下三层。
地下一层为国铁出站大厅，地下二层为地铁四号线车站，地下三层为地铁十四号线车站并设两处四号线车站跨线通道。
基坑挖深18.784m、24.584m、27.314m等不同深度。
站土钉墙施工方案
目录金融中心站土钉墙施工方案21 编制依据22 工程概况22。
1设计概况22。
2工程地质与水文地质32。
2。
1工程地质32。
2.2水文地质42。
4主要工程量53 施工准备53.1施工场地准备及规划53。
2技术准备63。
3施工组织63.4施工机械准备73.5物资供应准备74 施工安排84.1工期计划84.3工期保证措施84.3.1材料供应保证措施84.2。
2设备供应保证措施84.3.2技术保证措施95土钉墙施工工艺95。
1坡面初喷95.2钻孔95.3植钉105。
4注浆105.5挂网105.6土钉与钢筋网连接115。
7喷射面层115.8土钉墙检测126 小导管加固施工146.1施工准备156.2制作钢花管166.3小导管安装166。
4注浆176.5注浆效果检查及质量判定177 桩间喷射混凝土187.1桩间喷射混凝土187.2施工要点及要求187.2。
1土方开挖197.2.2桩处理197.2。
3网片安装197。
2。
4喷射混凝土208质量保证措施218.1质量目标218。
2质量保证体系228.3质量保证措施239 安全环境保证措施249。
1安全保证措施249。
1。
1 安全管理目标249。
1。
2施工安全措施249。
1.3施工用电安全保证技术要点25 9。
2环境保护措施269.2.1环境保护目标269。
2。
2 环境保护措施2610 施工应急预案2710。
1应急原则2710。
2应急组织及职责2710。
3应急处理程序2810。
4事故预防及应对措施2910。
4.1触电2910。
4。
2高空起吊3010。
4.3管线破损30金融中心站土钉墙施工方案1 编制依据1.1 《厦门市轨道交通1号线一期工程施工图设计第四篇车站第十八册金融中心站第二分册车站结构第一部分主体围护结构》及图纸会审、设计交底资料;1。
2《地铁设计规范》(GB50157）；1。
3《建筑地基基础设计规范》(GB50007）；1.4《城市轨道交通工程测量规范》（GB50308）;1。
边坡支护技术交底
边坡支护技术交底边坡支护是一项在工程建设中非常重要的工作，它就像是给山坡穿上了一层坚固的“铠甲”，保障着周边环境和人们的安全。
下面我就来跟大家详细说一说边坡支护技术交底的那些事儿。
我先跟大家讲讲边坡支护的重要性。
之前我去一个正在施工的工地，那有一个小山坡，因为没有做好支护，一场不大不小的雨过后，山坡上的土石就开始往下滑，差点砸到了旁边的工人宿舍。
这可把大家吓得够呛！从那以后，大家都深刻认识到了边坡支护的重要性。
咱们来说说常见的边坡支护技术。
土钉墙支护是比较常用的一种，它就像是在边坡上钉了很多“钉子”，把土体牢牢地固定住。
土钉的长度、直径和间距都有讲究，要根据边坡的具体情况来设计。
施工的时候，得先钻孔，然后把土钉插进去，再注浆。
这注浆也有门道，浆的配比得合适，不然强度不够可就麻烦啦。
还有锚杆支护，这就像是给边坡拉了很多“缰绳”。
锚杆要深入到稳定的地层中，通过锚杆的拉力来保持边坡的稳定。
在施工中，锚杆的安装角度、锚固长度都得严格控制，不然这“缰绳”可就拉不住边坡啦。
再说一说喷射混凝土支护。
想象一下，给边坡喷上一层厚厚的混凝土，是不是感觉很结实？但这可不是随便喷喷就行的，混凝土的配合比、喷射的厚度和速度都得把握好。
我记得有一次，一个新手工人喷得太快了，结果混凝土不均匀，有些地方薄得像纸，这可不行，得重新返工。
在进行边坡支护施工前，一定要做好充分的准备工作。
得仔细勘察边坡的地质情况，就像医生给病人看病一样，要把“病根”找出来。
还要制定详细的施工方案，把每一个步骤都想得清清楚楚。
施工过程中，要时刻监测边坡的变形情况，一旦发现有异常，就得赶紧采取措施。
另外，安全问题可千万不能忽视。
施工人员要戴好安全帽，系好安全带，特别是在高处作业的时候。
我曾经看到一个工人因为没系安全带，差点从坡上掉下来，还好旁边的同事眼疾手快把他拉住了，真是惊险万分！最后，施工完成后，还要进行验收。
看看支护的效果怎么样，是不是达到了设计要求。

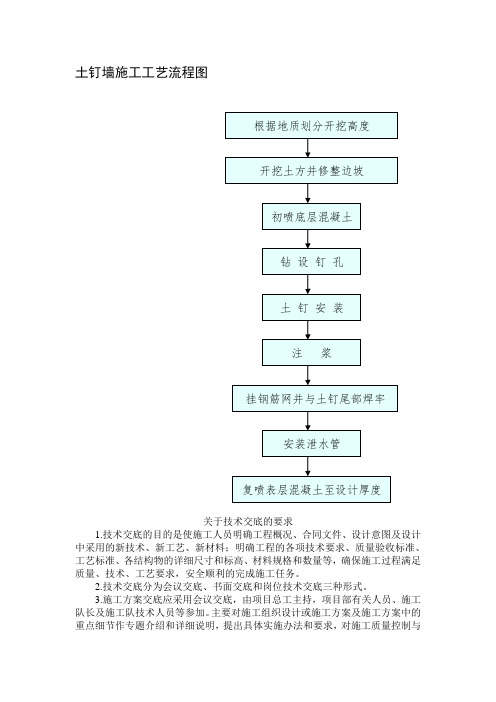

土钉墙施工工艺流程图范文
