水泥土搅拌桩复合地基沉降设计参数数值分析
水泥桩软土路基路堤沉降分析
水泥桩软土路基路堤沉降分析梁殷豪（广西路建工程集团有限公司，广西南宁530011）◇企业技术实践◇【作者简介】梁殷豪，男，广西天等人，任职于广西路建工程集团有限公司，工程师，研究方向：公路工程建设。
【引用本文】梁殷豪.水泥搅拌桩软土路基路堤沉降分析［J ］.企业科技与发展，2023（3）：80-83.0引言公路的重建和扩建通常穿过软土区域，软土具有天然含水量和压缩性高、承载力低的特点。
软土区域的公路经过多年运行，旧路基的物理性能和力学性能与新路基有很大差异，这种差异导致沉降的差别极大，给加宽的路基和路面带来额外压力［1］。
因此，软土基础处理是目前工程界关注的焦点。
基于厚软土地基的特性，公路改扩建工程常在路边旧边坡上铺设加固桩，以减少拓宽路基的不均匀沉降。
江振华等［2］在广三高速路改扩建工程研究中，比较新路基桩处理和新旧路基同时桩处理两种桩处理方式加宽路基后的沉降特性，分析轻质路堤填料对路基沉降的影响。
秦立朝等［3］研究沪宁高速镇江段扩建段新老路基在粉喷桩（坡上和非坡上）作用下的变形对桩长、桩距和侧摩阻力的影响。
目前的研究一般将边坡桩和新老路基桩联合考虑，缺乏对边坡桩和非边坡桩的单独研究。
为填补前人研究空白，本文以北方高速路改扩建工程为案例进行有限元数值模拟，比较水泥搅拌桩不同长度和距离下既有路面坡度、既有路基和新路堤情况下的沉降特性，研究结果可为今后的路基拓宽工程提供参考。
1路基有限元模型为模拟路基路面的整体结构，本研究做以下假设：①路基和地基土为均质、连续、各向同性的弹塑性材料；②将材料屈服准则与Mohr-Coulomb 理想弹塑性本构模型相结合，形成本构土模型；③路基与地基土的接触是连续的，完全黏结；④新老路基在施工过程中不发生相对滑移；⑤基础左右两侧受水平约束，基础底部受水平和垂直约束；⑥只有基础表面有排水；⑦路面荷载相当于1m 高填荷载，车辆荷载相当于均匀分布的10kPa 荷载。
本案例的旧路基高3.47m ，宽28m ，填充物为粉质黏土，具体工程设计如图1所示。

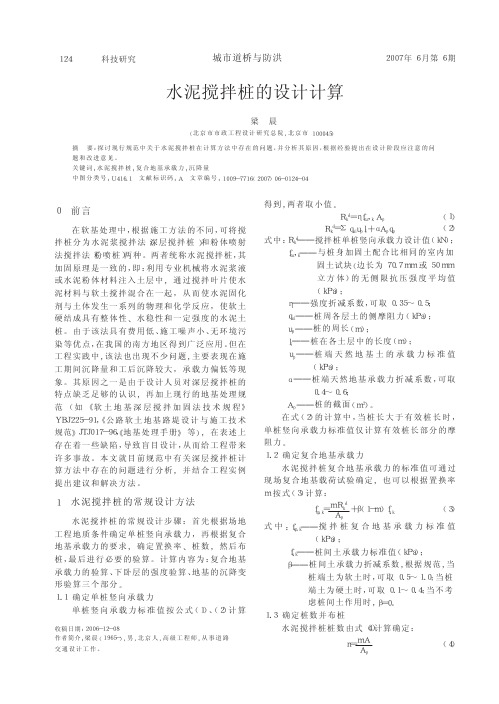

水泥搅拌桩的设计计算
城市道桥与防洪２００７年６月第６期收稿日期：２００６－１２－０８作者简介：梁晨（１９６５－），男，北京人，高级工程师，从事道路交通设计工作。
水泥搅拌桩的设计计算梁晨（北京市市政工程设计研究总院，北京市１０００４５）摘要：探讨现行规范中关于水泥搅拌桩在计算方法中存在的问题，并分析其原因，根据经验提出在设计阶段应注意的问题和改进意见。
关键词：水泥搅拌桩；复合地基承载力；沉降量中图分类号：Ｕ４１６．１文献标识码：Ａ文章编号：１００９－７７１６（２００７）０６－０１２４－０４０前言在软基处理中，根据施工方法的不同，可将搅拌桩分为水泥浆搅拌法（深层搅拌桩）和粉体喷射法搅拌法（粉喷桩）两种。
两者统称水泥搅拌桩，其加固原理是一致的，即：利用专业机械将水泥浆液或水泥粉体材料注入土层中，通过搅拌叶片使水泥材料与软土搅拌混合在一起，从而使水泥固化剂与土体发生一系列的物理和化学反应，使软土硬结成具有整体性、水稳性和一定强度的水泥土桩。
由于该法具有费用低、施工噪声小、无环境污染等优点，在我国的南方地区得到广泛应用。
但在工程实践中，该法也出现不少问题，主要表现在施工期间沉降量和工后沉降较大，承载力偏低等现象。
其原因之一是由于设计人员对深层搅拌桩的特点缺乏足够的认识，再加上现行的地基处理规范（如《软土地基深层搅拌加固法技术规程》ＹＢＪ２２５－９１，《公路软土地基路堤设计与施工技术规范》ＪＴＪ０１７－９６，《地基处理手册》等），在表述上存在着一些缺陷，导致盲目设计，从而给工程带来许多事故。
本文就目前规范中有关深层搅拌桩计算方法中存在的问题进行分析，并结合工程实例提出建议和解决方法。
１水泥搅拌桩的常规设计方法水泥搅拌桩的常规设计步骤：首先根据场地工程地质条件确定单桩竖向承载力，再根据复合地基承载力的要求，确定置换率、桩数，然后布桩，最后进行必要的验算。
计算内容为：复合地基承载力的验算、下卧层的强度验算、地基的沉降变形验算三个部分。

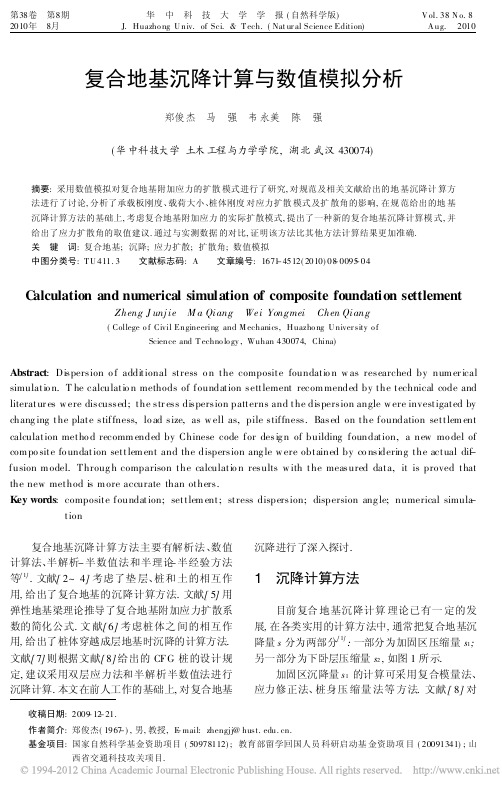

复合地基沉降计算与数值模拟分析
第38卷 第8期2010年 8月 华 中 科 技 大 学 学 报(自然科学版)J.Huazho ng U niv.of Sci.&T ech.(Nat ur al Science Edition)V ol.38N o.8 A ug. 2010收稿日期:2009-12-21.作者简介:郑俊杰(1967-),男,教授,E -mail:zhengjj@.基金项目:国家自然科学基金资助项目(50978112);教育部留学回国人员科研启动基金资助项目(20091341);山西省交通科技攻关项目.复合地基沉降计算与数值模拟分析郑俊杰 马 强 韦永美 陈 强(华中科技大学土木工程与力学学院,湖北武汉430074)摘要:采用数值模拟对复合地基附加应力的扩散模式进行了研究,对规范及相关文献给出的地基沉降计算方法进行了讨论,分析了承载板刚度、载荷大小、桩体刚度对应力扩散模式及扩散角的影响,在规范给出的地基沉降计算方法的基础上,考虑复合地基附加应力的实际扩散模式,提出了一种新的复合地基沉降计算模式,并给出了应力扩散角的取值建议.通过与实测数据的对比,证明该方法比其他方法计算结果更加准确.关 键 词:复合地基;沉降;应力扩散;扩散角;数值模拟中图分类号:T U 411.3 文献标志码:A 文章编号:1671-4512(2010)08-0095-04C alculation and numerical simulation of composite foundation settlementZheng J unj ie M a Qiang Wei Yongmei Chen Qiang(College o f Civil Engineering and M echanics,Huazho ng U niver sity o fScience and T echno lo gy ,Wuhan 430074,China)Abstract :Dispersion o f additional stress o n the composite foundatio n w as researched by num er ical simulatio n.T he calculatio n methods of foundation settlement recom mended by the technical code and literatur es w ere discussed;the str ess dispersion patterns and the dispersion angle w ere investigated by chang ing the plate stiffness,lo ad size,as w ell as,pile stiffness.Based on the foundation settlem ent calculation metho d recomm ended by Chinese code for desig n of building foundation,a new mo del of com po site fo undation settlem ent and the dispersion ang le w ere obtained by co nsidering the actual dif -fusion m odel.Throug h comparison the calculatio n results w ith the measured data,it is proved that the new method is m ore accurate than others.Key words :composite foundation;settlem ent;stress dispersion;dispersion ang le;numerical simula -tion 复合地基沉降计算方法主要有解析法、数值计算法、半解析-半数值法和半理论-半经验方法等[1].文献[2~4]考虑了垫层、桩和土的相互作用,给出了复合地基的沉降计算方法.文献[5]用弹性地基梁理论推导了复合地基附加应力扩散系数的简化公式.文献[6]考虑桩体之间的相互作用,给出了桩体穿越成层地基时沉降的计算方法.文献[7]则根据文献[8]给出的CFG 桩的设计规定,建议采用双层应力法和半解析半数值法进行沉降计算.本文在前人工作的基础上,对复合地基沉降进行了深入探讨.1 沉降计算方法目前复合地基沉降计算理论已有一定的发展,在各类实用的计算方法中,通常把复合地基沉降量s 分为两部分[1]:一部分为加固区压缩量s 1;另一部分为下卧层压缩量s 2,如图1所示.加固区沉降量s 1的计算可采用复合模量法、应力修正法、桩身压缩量法等方法.文献[8]对图1 复合地基沉降示意图CFG 桩复合地基,石灰桩复合地基,水泥土搅拌桩复合地基加固区沉降计算时复合模量的取值方法做出了不同的规定.下卧层压缩量s 2的计算常采用分层总和法.采用分层总和法计算下卧层沉降时,作用在下卧层上的荷载是难以精确计算的,应力扩散模式与扩散角的选取直接影响计算结果,是复合地基沉降计算的关键.2 沉降数值模拟本文采用有限元软件PLAXIS(3D Founda -tion)建立全断面模型进行数值模拟,几何剖面如图2所示.加固区厚度为h 1=12m ,正方形布桩,图2 数值模拟几何剖面桩径d=0.5m ,桩间距l =4d =2m ,桩周土与桩端下卧层为单一的均质土层,下卧层厚度为h 2=12m .复合地基上作用均布荷载p 0,荷载作用宽度B =9m ,荷载作用长度L =9m,桩周土、桩端土和柔性桩采用M ohr -Coulom b 模型,刚性桩及载荷板采用线弹性模型,力学参数见表1,其中U 为桩周土的内摩擦角.表1 沉降计算参数材料名称桩周(端)土柔性桩刚性桩E/M Pa 103010000M 0.380.300.25c/kP a 1520-U /(b )2030--3 在桩顶平面处设置厚度为0.3m 的承载板,加载时施加均布荷载于其上表面.对于刚性桩复合地基,荷载p 0分别为100kPa,300kPa 和500kPa ;对柔性桩复合地基,荷载p 0分别采用100kPa 和300kPa .模型四周采用法向约束,模型底面采用固定约束,有限元计算网格划分见图3.图3 3D 有限元计算模型及网格划分2.1 复合地基应力扩散模式及影响因素分析a .桩体刚度的影响.有限元计算承载板弹性模量为30GPa 时,刚性桩复合地基、柔性桩复合地基及天然双层地基附加应力有效影响半径r (r 是附加应力为同一水平面上基底中点处附加应力的1/10的点到承载板中心的距离)随深度z 的变化规律如图4所示.与基于弹性假定的Bousinesq 公式附加应力计算结果不同,由于土体之间的剪切及摩擦作用,在荷载作用下,桩顶平面加固区以图4 附加应力有效影响半径1)刚性桩;2)天然地基;3)柔性桩外一定宽度内均有附加应力.由图4可以看出桩顶平面处r 略有变化,但变化不大,r 的大小为A B ,A 取值与桩体刚度以及桩周土体的c 和U 值有关,A =r 0/B.用有限元法计算了不同荷载情况下A 的变化范围,根据计算结果,A 在0.75~1.25范围取值较合适.在此不予赘述.从图4中还可以看出,柔性桩复合地基在宏观性质上与均质地基比较接近,计算时可以借鉴文献[9]中5.2.7建议的双层地基应力扩散模式及扩散角的取值方法.而刚性桩复合地基加固后土体复合模量大,复合土层的性质与天然地基有#96# 华 中 科 技 大 学 学 报(自然科学版) 第38卷较大的差别,不宜按照文献[9]方法计算.通过对计算结果的分析,在此建议刚性桩复合地基附加应力扩散始于桩顶下约H /3处;柔性桩复合地基的应力扩散起始深度在桩顶一下约H /6处;天然地基附加应力自地基顶面开始扩散,与规范中天然双层地基的应力扩散模式相同.确定下卧层顶面附加应力时仅需考虑桩端平面的附加应力有效影响范围,采用传统的地基应力扩散模式,如图5所示.由图5可知,柔性桩复图5 不同地基附加应力扩散模式1)刚性桩;2)天然地基;3)柔性桩合地基应力扩散迹线与竖直方向的夹角最大,而刚性桩复合地基应力扩散迹线与竖直方向的夹角最小.由文献[9]可知,刚性桩复合地基所受的竖向荷载主要是通过桩体向下传递,且在刚性承载板作用下,桩间土的承载力发挥程度较低,更大程度上体现为桩基础的工作性状.b .载荷板刚度的影响.通过改变载荷板刚度来模拟不同垫层刚度条件下复合地基应力扩散模式及扩散角的变化规律,不同垫层刚度条件下附加应力半径见表2.由表2可知,载荷板(垫层)刚度对复合地基应力扩散模式影响不大,因此,当应力扩散模式确定时,可不考虑上部结构对应力扩散模式的影响.表2 不同垫层刚度附加应力半径(m )z /m垫层刚度/M Pa301005001000500010000300000.017.117.617.817.817.817.817.7-1.516.817.017.417.217.217.017.2-3.016.817.017.217.217.317.317.3-4.517.017.417.517.417.517.617.6-6.017.717.917.917.818.018.018.0-7.518.518.518.618.518.818.618.5-9.019.519.419.519.619.719.719.7-10.520.720.520.520.720.620.820.7-12.021.321.121.021.621.521.421.4 c .荷载的影响.不同荷载作用下桩周附加应力有效影响半径随深度变化规律如图6所示.由图6 不同荷载条件附加应力半径1)500kPa;2)300kP a;3)100kPa图6可知,在距离桩端平面3m 以上,随着荷载的增大,应力扩散半径略有增加.在靠近桩端平面处,不同荷载条件下的附加应力有效影响半径趋于一致.因此,在确定下卧层顶面附加应力时,可忽略由于荷载变化对附加应力扩散角度的影响.综合上述分析,在图5的应力扩散模式的基础上,可以得到考虑实际附加应力扩散状态的模式如图7所示,其中:DF 为柔性桩复合地基附加应力扩散界线;CE 为刚性桩复合地基附加应力扩散界线.图7 桩底平面应力扩散模式在桩端平面处,由于桩体承担的竖向荷载较大,使得桩端范围内的应力大于桩周土体的应力,为了简化计算,将桩底平面加固区范围内的应力采用平均应力来表示,如图7所示.由于竖向增强体的荷载传递作用,桩端平面加固区范围正下方附加应力大于同等条件下天然双层地基的,桩端平面平均附加应力自加固区边缘开始随与加固区距离的增加而减小.加固区两侧平均应力迹线近似于2次曲线,因此,加固区两侧附加应力平均值可取为加固区范围基底平面附加应力的1/3.2.2 应力扩散角的确定应力扩散角的大小与加固区及下卧层的相对#97#第8期 郑俊杰等:复合地基沉降计算与数值模拟分析刚度有关.在天然双层地基中,在对上层土采用柔性桩处理后,应力扩散角H有所增大,而当桩体刚度较大时,H却又减小,这一点与文献[9]中双层地基应力扩散角的取值规律截然不同.文献[9]规定:地基范围内存在软弱下卧层时,地基压力扩散线与垂直线的夹角即应力扩散角H最大为30b.对于柔性桩复合地基可采用规范推荐的应力扩散角取值方法,见文献[9]中表5.2.7.刚性桩复合地基可采用桩基相关规定来确定应力扩散角取H=U/4.考虑复合地基附加应力的实际状态,复合地基下卧层顶面的附加应力应采用下式确定, 2p1(2r2h-Br h+Lr h+BL)=p0BL.(1)对于条形基础L m B,则式(1)可表示为2p1(r h-B/2)+3p1B=p0B.(2)设加固区两侧附加应力为p1,则加固区附加应力为4p1,将下卧层顶面附加应力有效影响半径r h=A B+B H tan H代入式(1),则有矩形基础p1=p0B L/[2(A B+B H tan H)(2A B+2B H tan H-B+L)+2BL];对于条形基础,p1=p0B/2(A B+ B H tan H+B),式中B称起始扩散点系数,为起始扩散点到桩端平面距离与加固区厚度之比,其值与桩体刚度相关,初步建议在0.67~1.0取值,对于刚性桩复合地基B可取0.67,柔性桩建议取0.83,天然地基取1.0.3算例分析南湖新大地家园某住宅,砖混结构七层住宅楼基础底面宽度为10m,长24m,基底平均附加压力约为180kPa,采用CFG桩进行地基处理,桩长11m,桩径为0.4m,桩距为1.9m,自地面以下土层分布情况见表3.加固区沉降计算时采用复合模量法,下卧层表3地基土分层及性质土层号土层类别厚度/m U/(b)E S/M Pa 1素填土3.0159.02淤泥质粘土8.0104.83粉质粘土5.02618.04粉质粘土夹碎石7.03020.05强风化泥岩未揭穿--沉降采用分层总和法进行计算,本文与文献[9, 10]方法的计算结果以及实测结果见表4,其中s=s1+s2.表4沉降计算结果计算方法s1/mm s2/mm s/mm规范桩基法 5.559.765.2双层地基法 5.564.469.9P eck法3.830.234.0中性点法5.754.960.6本文方法3.950.254.1实测值--49.4由表4可知,不同计算理论所得复合地基沉降结果存在较大差异,这些差异主要由下卧层沉降引起,本文计算方法与实测沉降较为接近,此方法忽略了r h以外的附加应力,算得的沉降值略大,可作为安全储备.参考文献[1]孙林娜,龚晓南.散体材料桩复合地基沉降计算方法的研究[J].岩土力学,2008,29(3):846-848. [2]沈伟,池跃君,宋二祥.考虑桩、土、垫层协同作用的刚性桩复合地基沉降计算方法[J].工程力学, 2003,20(2):38-42.[3]郑俊杰,高学伸,王仙芝.多元复合地基沉降计算方法探讨[J].华中科技大学学报:自然科学版,2007, 35(12):88-90.[4]董必昌,郑俊杰.CFG桩复合地基沉降计算方法研究[J].岩石力学与工程学报,2002,21(8):1084-1086.[5]徐洋,谢康和,梁仕华.复合地基的平面应力扩散效应[J].土木工程学报,2002,35(2):58-69. [6]M y lo nakis G,Gazetas C.Settlement and additio nalinternal fo rces of g rouped piles in layered so il[J].Geo technique,1998,48(1):55-72.[7]池跃君,宋二祥,陈肇元.刚性桩复合地基沉降计算方法的探讨及应用[J].土木工程学报,2003, 36(11):19-23.[8]中国建筑科学研究.JG J79)2002建筑地基处理技术规范[S].北京:中国建筑工业出版社,2002. [9]中华人民共和国建设部.G B50007)2002建筑地基基础设计规范[S].北京:中国建筑工业出版社, 2002.[10]范跃武,周同和,范永丰./柔性基础0刚性桩复合地基试验分析与变形计算[J].建筑结构学报,2007,28(6):203-209.#98#华中科技大学学报(自然科学版)第38卷。
