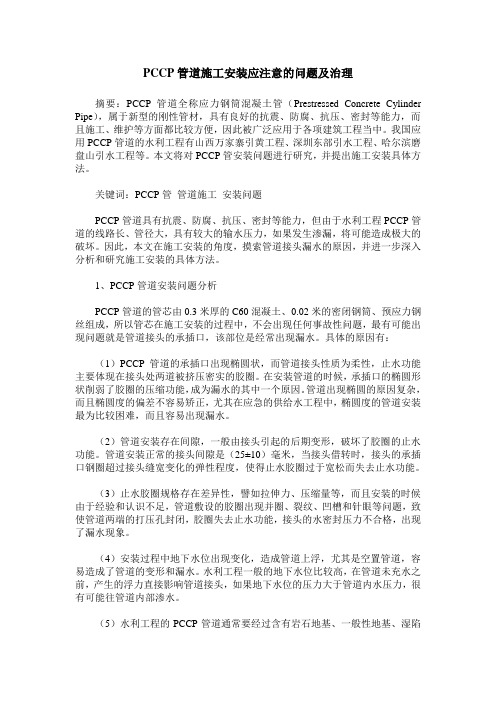

PCCP管道施工安装应注意的问题及治理
PCCP管道施工安装应注意的问题及治理摘要：PCCP管道全称应力钢筒混凝土管（Prestressed Concrete Cylinder Pipe），属于新型的刚性管材，具有良好的抗震、防腐、抗压、密封等能力，而且施工、维护等方面都比较方便，因此被广泛应用于各项建筑工程当中。
我国应用PCCP管道的水利工程有山西万家寨引黄工程、深圳东部引水工程、哈尔滨磨盘山引水工程等。
本文将对PCCP管安装问题进行研究，并提出施工安装具体方法。
关键词：PCCP管管道施工安装问题PCCP管道具有抗震、防腐、抗压、密封等能力，但由于水利工程PCCP管道的线路长、管径大，具有较大的输水压力，如果发生渗漏，将可能造成极大的破坏。
因此，本文在施工安装的角度，摸索管道接头漏水的原因，并进一步深入分析和研究施工安装的具体方法。
1、PCCP管道安装问题分析PCCP管道的管芯由0.3米厚的C60混凝土、0.02米的密闭钢筒、预应力钢丝组成，所以管芯在施工安装的过程中，不会出现任何事故性问题，最有可能出现问题就是管道接头的承插口，该部位是经常出现漏水。
具体的原因有：（1）PCCP管道的承插口出现椭圆状，而管道接头性质为柔性，止水功能主要体现在接头处两道被挤压密实的胶圈。
在安装管道的时候，承插口的椭圆形状削弱了胶圈的压缩功能，成为漏水的其中一个原因。
管道出现椭圆的原因复杂，而且椭圆度的偏差不容易矫正，尤其在应急的供给水工程中，椭圆度的管道安装最为比较困难，而且容易出现漏水。
（2）管道安装存在间隙，一般由接头引起的后期变形，破坏了胶圈的止水功能。
管道安装正常的接头间隙是（25±10）毫米，当接头借转时，接头的承插口钢圈超过接头缝宽变化的弹性程度，使得止水胶圈过于宽松而失去止水功能。
（3）止水胶圈规格存在差异性，譬如拉伸力、压缩量等，而且安装的时候由于经验和认识不足，管道敷设的胶圈出现并圈、裂纹、凹槽和针眼等问题，致使管道两端的打压孔封闭，胶圈失去止水功能，接头的水密封压力不合格，出现了漏水现象。
pccp管施工方案
PCCP管施工方案一、引言PCCP管（预应力混凝土管）是一种常用于给水、排水和污水处理等领域的水工结构材料。
本文档旨在介绍PCCP管的施工方案，包括施工前的准备工作、施工过程中的关键步骤以及施工后的检测与验收等内容。
二、施工前准备2.1 现场勘测与设计在进行PCCP管的施工前，首先需要进行现场勘测与设计。
根据工程需要，确定管道的线路、深度以及施工的起止点等重要参数。
设计人员应充分考虑地质条件、土壤承载力、管道的使用需求等因素，确保施工的安全性和稳定性。
2.2 材料准备在施工前，需要准备好各种施工所需的材料，包括PCCP管、预应力钢筋、混凝土、防腐涂料等。
确保材料的质量符合相关的标准和要求，并按照施工计划进行储存和保管。
2.3 施工组织设计在进行PCCP管施工时，需要有一个合理的施工组织设计。
确定施工的主要责任部门、人员配备以及施工进度计划等。
同时，应根据实际情况制定紧急情况应急预案，以应对可能出现的问题和风险。
三、施工过程3.1 基础处理进行PCCP管施工前，需要对基础进行处理。
首先清理基础表面的杂物和泥土，然后进行必要的平整处理。
根据设计要求，可以采用浇注碾压混凝土、浇注灌浆等方式来加固基础。
3.2 预应力钢筋安装预应力钢筋是保证PCCP管强度和稳定性的重要组成部分。
在施工过程中，需要按照设计要求将预应力钢筋安装在管道的内部。
钢筋的安装应准确无误，确保其预应力力学性能的发挥。
3.3 PCCP管安装PCCP管的安装是整个施工过程中的核心环节。
根据施工计划，将预制的PCCP 管逐段安装到基础上。
在安装过程中，需要注意管道的连接质量，确保管道的密封性和承载能力。
同时，需根据设计要求进行管道的调整，使其符合设计线路要求。
3.4 混凝土浇注在安装完成后，需要对PCCP管进行混凝土浇注。
混凝土的配制和施工应符合相关的标准和规范。
浇注过程中，应注意混凝土的均匀性和密实性，确保其对管道的保护和支撑作用。
3.5 防腐涂层施工为了保护PCCP管的表面免受腐蚀，需要进行防腐涂层施工。
PCCP输水管道施工质量控制的探析
PCCP输水管道施工质量控制的探析PCCP输水管道是一种非金属复合型管材。
PCCP输水管道具有多种特性，包括施工速度快、高防腐蚀性能、便于维护、高强的抗地基变形能力、较好的接头密封性等，同时具备钢管、钢筋混凝土管的使用优势。
目前，我国很多不同输水管线工程均使用了PCCP输水管道，进而能够对输水管道使用寿命进行有效延长，对维修成本进行有效减少，获取更好的社会效益。
标签：PCCP输水管道；施工质量控制1、配件、管材的进场联合检查和验收在管道安装工程中，管材质量是保证工程质量合格的重要基础。
对于PCCP管道，供货厂家将其运输至施工现场以后，需要将所有管节的产品质量证明书提供给施工方。
另外，对于每根PCCP管节，安装施工单位专职质检员应对其进行检查和验收，如检验部门签章齐全与否、各种标识齐全与否、插口和承插口情况、橡胶圈和接口椭圆度合格与否、管身是否产生损伤、裂缝现象等。
待检查结果为合格以后，安装施工单位才能够和其他有关单位联合检查和验收配件、管材，包括供货厂家代表、施工单位、监理单位、建设单位。
待联合检查结果为合格之后，同时对联合验收文件进行签署以后，才能够安装这些管材和配件。
假如检查结果是不合格的，则应采取有效的处理措施，然后再进行联合检查验收，直至检查结果为合格之后，才能够进行安装。
2、沟槽的开挖在开挖沟槽之前，需要复核性测量管道线路。
在复核完成之后，应根据有关规定，针对管线，进行测量放线。
在开挖管沟基槽土方时，主要选用两种方法，配合使用，包括人工开挖、机械开挖。
在对沟槽进行开挖之前，一定要使用白灰，对沟槽边线进行标识，将机械开挖作为主要开挖方法，人工开挖作为辅助开挖方法。
而沟槽开挖施工顺序为：沿着管线进行分段，沟槽内按照由上到下、分层开挖的方法。
严禁扰动沟槽槽底的原状地基土，应对沟底20-30cm 的土层进行预留，对其暂时不进行开挖，采用人工清理，直至设计底标高。
针对地下水位，通过施工降水，应保证将其稳定在槽底以下50cm，在这种条件下，才能够进行开挖。
PCCP管道安装施工方案
PCCP管道安装施工方案
PCCP（预应力混凝土管）管道安装施工方案主要包括以下几个步骤：
1. 工程概况：了解项目背景、工程规模、设计要求等信息，明确施工目标和预期效果。
2. 编制依据：依据相关设计规范、标准和要求，如我国《混凝土管道工程技术规范》等。
3. 施工准备：包括人员组织、机具设备准备、材料准备、施工方案和应急预案等。
4. PCCP管道安装：
-管道施工流程：根据设计图纸，进行施工分区、分阶段施工。
-安装准备：检查管道、附件、设备等是否完好，确保施工顺利。
-测量控制：设立测量控制点，进行精确测量和监控。
-垫层的修整：根据设计要求，修整垫层，保证管道安装平稳。
-焊接管道承插口上的用于电连接的接线片：按照设计要求，焊接接线片，确保电连接可靠。
-管道入槽就位：将管道放入槽内，调整管道位置，保证管道安装准确。
-安装密封橡胶圈：安装密封橡胶圈，确保管道密封性能。
-管道安装：调整管道高程、坡度等参数，保证管道安装质量。
-第一次接头打压检验：对管道接头进行打压检验，确保接头密封可靠。
5. 施工过程中的质量控制和安全管理：定期检查施工质量，确保施工安全。
6. 施工后的验收和维护：施工完成后，进行验收，确保管道正常运行。
同时，制定维护计划，定期进行管道检查和维护。
请注意，具体的施工方案应根据实际情况和项目要求进行调整，以确保施工顺利进行。
在施工过程中，应严格遵守规范要求，确保施工质量和安全。
PCCP管施工技术分析
PCCP管施工技术分析
PCCP管道是一种预应力钢筋混凝土管道，具有较好的强度和耐久性。
在施工过程中，需要注意以下几个方面的技术要点。
需要进行充分的前期准备工作。
包括清理施工现场，确保施工区域的平整和清洁，保
证PCCP管道的施工质量。
同时还要进行土方开挖工作，确保管道的埋设深度和位置准确。
施工过程中需要进行管道的水平布设。
使用水平仪等工具进行管道的水平调整，确保
管道的整体水平度。
同时还要注意管道的平整度，避免出现明显的高低差。
接下来是管道的固定和固定端的处理。
需要将管道固定在基础或者结构物上，通过橡
胶垫等材料进行缓冲和固定，避免管道在使用过程中出现位移和脱落的情况。
对于管道的
固定端，需要将其与结构物进行良好的连接，确保管道与结构物的协同工作。
施工过程中还需要进行管道的高强度拧紧。
通过使用专用的工具和设备，对管道的螺
纹连接进行拧紧，保证管道的连接紧密和牢固。
同时还要注意管道的密封性，采用合适的
密封材料，确保管道在使用过程中不会出现渗漏的情况。
最后是管道的跨越和转弯处理。
在管道的跨越部分，需要采用适当的支撑和固定措施，保证管道的稳定性和安全性。
在管道的转弯处，需要采用适当的弯头和弯管，确保管道能
够顺利转弯，减少管道的阻力和压力损失。
PCCP管道的施工技术要点包括：前期准备、管道的水平布设、管道的固定与固定端处理、高强度拧紧以及管道的跨越和转弯处理。
通过合理的施工方法和措施，可以保证PCCP 管道的施工质量和使用性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈ＰＣＣＰ管道工程的施工管理
上海煤气第一管线工程有限公司 毛卫华
ＴｒｕｍＩ
摘要：针对ＰＣＣＰ管道工程的施工特点，通过ＤＮ１ ６００ ＰＣＣＰ项目的施工管理，叙述了作者自己的想法
。
关键词：ＰＣＣＰ管 管道工程 施工管理
１ ＰＣＣＰ管的特点
ＰＣＣＰ是预应力钢筒混凝土管的简称，它发挥
了钢管和预应力混凝土管的双重优点，弥补了各自
的不足，特别是ＰＣＣＰ管的抗渗、高密封、高承压、
节约钢材、降低成本、使用时间长等良好的技术经
济性，现在越来越多的工程采用ＰＣＣＰ管。
２材料的验收和堆放
１）根据设计、产品标准，现场验收，对每根
ＰＣＣＰ管进行检查，管口的椭圆度、内壁有无裂缝、
外壁混凝土强度是否达到要求等，同时对存在的缺
陷进行记录。收集需要随车的质量证明书资料，如
果缺少要及时联系，以便以后做竣工资料。
２）堆放地应坚实平整，雨水能够自流排出场
外。在管子下面应放枕木，并有防止滚动的措施，
承口不能接触到地面与水。由于ＰＣＣＰ管自重比较
重（ＤＮＩ ６００管５ ｍ长，约９．５ ），布管要位置合
理，尽量减少二次搬运。若堆放时间长（一个月以
上），则应使ＰＣＣＰ管保持一定的湿度，防止混凝土
壁产生裂纹。
３）ＰＣＣＰ管用的橡胶密封圈应按ＪＣ／Ｔ７４８ １９９６
的规定，表面不应有气孔、裂纹、重皮、可见的杂
质和影响密封的缺陷，现场应抽查１％进行接头强
度试验，如不合格则加倍复试，还是不合格，该批
橡胶圈不能使用。
３沟槽的开挖
１）根据设计要求，进行沟槽的开挖，沟槽的宽
度一般为ＤＮ１ ６００的外加２×８００ｌｌｌｎ３。
２）在５ ｍ内不加支撑，放坡应符合有关的规
定，预防万一。沟槽是不允许超挖的，如果发生超
挖了，应用相同的土壤进行填补，并夯实。
４ ＰＣＣＰ管的安装
１）安装前，ＰＣＣＰ管的承插口上和管内的杂物
要清除干净，承插口的毛刺要处理，防止橡胶密封
圈划坏。
２）ＰＣＣＰ管下沟前，必须清除管的承插口环，
用植物油涂刷承口工作面；将橡胶密封圈粗细均匀
地套入插口环凹槽中，然后将植物油涂刷在橡胶密
封圈上。
３）ＰＣＣＰ管应采用两吊点进行就位，安装时缓
慢平稳移动，防止承插口环碰撞，在移动到离承口
１０￣２０ ＩＩＩＩ／１时管间宜用方木隔离。对接拉入前，插
口端与承口保持平行、圆周的间隙大致相等。采用
外拉的方法，使ＰＣＣＰ管慢慢地平行滑动到设计的
间隙中，停止拉进，撤掉事先放置的垫木。安装好，
检查橡胶密封圈是否在凹槽内，间隙设计是否符合
要求（ＤＮ１ ６００ ｍｌｎ的安装间隙为２５ ），确认检验
合格并将ＰＣＣＰ管垫稳，才能把吊机松开。
４）ＤＮ１ ６００ ｍｌｎ的ＰＣＣＰ管采用双橡胶密封
圈，安裟好以后管接头要进行水压试验，由压力泵
从插口环双槽中部的注水孔向里注水，当压力升到
试验压力停止注水，保压１０ ｍｉｎ。检查密封圈的密
封效果，接头没有漏水现象，水压试验合格。
上海煤气２００６年第３期（（刀
维普资讯 http://www.cqvip.com
Ｉｓｓｌｅｎ
５ ＰＣＣＰ管接头灌浆
ｌ１为了保护承插口不受腐蚀，在接头内外侧灌
浆或者抹浆，外侧则裹一层塑料编织带（宽ｌ５Ｏ～２００
ｍｍ），作为灌浆的外模板，将其两侧扎紧，留有灌
浆口，并在接头间隙放一根细铁丝灌浆时用。
２）用Ｉ：２的水泥砂浆调制成流态状，边灌浆边
来回地抽动铁丝，使砂浆密实。灌满接头后，在灌 浆口上部用下的砂浆填满抹光；管接头的内侧也用 ｌ：２水泥砂浆进行勾缝并抹平至管内表面。 ６ ＰＣＣＰ管的水压试验 １）安装完成后，根据设计和规范的要求要进行 接【］、分段或者全线的水压试验，一般以ｌ ｋｍ为 一个试验段。 ２）做好试压准备工作：管道两侧及管顶以上应 回填完成，且不应小于Ｏ．５ ｍ；管件的支墩，锚固 设施已达到没计强度；未设支墩及锚固设施的管 件，有必要时须采取加固措施：管道试压前先灌水 浸泡不小于７２ ｈ；试验用设备进行检定，符合要求。 ３）试压时的安全措施：水压试验过程中，后背 顶撑、堵板，管道两端严禁站人，并设专人管理； 水压试验时，严禁对管身、接口进行敲打或修补缺 陷，遇有缺陷时，应做出标记，卸压后修补。 ４）当水压缓慢升至试验压力后，保持恒压１Ｏ ｍｉｎ，接口、管身无破损及漏水现象时，管道强度 试验合格。 ５１严密性试验采用注水法。当水压升至严密性 试验压力后开始记时，每当压力下降，应及时向管 道内补水，但降压不得大于Ｏ．０３ ＭＰａ，使管道试验
压力始终保持恒定，延续时间２ ｈ，并计算恒压时
间内补入试验管段内的水量，实测渗水量≤允许渗
水量并且沿线管道没有漏水现象，则认为严密性试
验合格。
７ 回填、验收
１）验收完成后应及时进行沟槽回填，回填时要
清除沟槽杂物、积水；回填土至管顶８０ ｃｍ，允许
大型机械在上部作业；如不夯实则应留有一定高度
的余土作为自然沉降用。
２）根据设计和有关的规范要求进行工程验收，
收集材料质保书、中间检查记录、试验报告等工程
的技术资料，由质量监督部门、工程监理、业主、
设计等有关部门对工程进行验收。
（收稿日期：２００５，１０ ２４）
