武汉科技大学 生产实习报告
生产实习报告范文(三篇)
生产实习报告范文认识实习是与课堂教学完全不同的教学方法，在教学计划中，认识实习是课堂教学的补充，认识实习区别于课堂教学。
课堂教学中，教师讲授，学生领会，而认识实习则是在教师指导下由学生自己向生产向实际学习。
通过现场的讲授、参观、座谈、讨论、分析、作业、考核等多种形式，一方面来巩固在书本上学到的理论知识，另一方面，可获得在书本上不易了解和不易学到的生产现场的实际知识，使学生在实践中得到提高和锻炼。
一、实习目的认识实习是本专业学生的一门主要实践性课程。
是学生将理论知识同生产实践相结合的有效途径，是增强学生的群众性观点、劳动观点、工程观点和建设有中国特色社会主义事业的责任心和使命感的过程。
通过认识实习，使学生学习和了解发电厂、变电站、调度中心等电力系统知识，培养学生树立理论联系实际的工作作风，以及生产现场中将科学的理论知识加以验证、深化、巩固和充实。
并培养学生进行调查、研究、分析和解决工程实际问题的能力，为后继专业课的学习、课程设计和毕业设计打下坚实的基础。
通过认识实习，拓宽学生的知识面，增加感性认识，把所学知识条理化系统化，学到从书本学不到的专业知识，并获得本专业国内、外科技发展现状的最新信息，激发学生向实践学习和探索的积极性，为今后的学习和将从事的技术工作打下坚实的基础。
二、实习要求需提前准备实习资料收集、整理。
三、实习内容3.1实习形式和内容①在发电厂工作人员、工程师的亲自带领下，我们参观了发电厂的各个部门和设备仪器；了解发电厂人员如何做好日常的管理工作、电厂的发电流程、了解到了设备仪器的基本工作原理、如何对设备异常、事故进行判断和处理等②通过分组跟班、工程师现场介绍，了解一线工作人员的工作情况；了解发电厂的一次设备和二次设备；了解了发电厂的各类监控系统；了解调度员的工作环境、使用的专业软件以及需要掌握的专业知识。
③在工程师现场介绍调度中心的设备、工作情况的时候，学生要要求作好笔记。
④将搜集学习到的相关知识与参观发电厂的实践相结合，对理论知识进行深化理解，总结收获。
生产实习报告范文篇(5篇)
生产实习报告范文篇（5篇）生产实习报告范文最新篇（精选5篇）(篇一)生产实习是在校大学生的一次接触工厂大规模生产的机会，是一名大学生从学生的身份向一个职业者转变的一个过渡过程，是一个人迈向社会的很重要一步。
学生在较系统地完成了公共基础课、技术基础课和部分专业课的学习后，通过生产实习，使学生进一步巩固和深化学过的基础理论和专业知识理论。
学会运用所学知识分析现场实际问题，培养积极探索和不断进取的创新精神，为后续课程的学习和毕业设计打下坚实的基础。
一、实习目的1、实习是学生从理论走向实践的重要一环，也是学生从学校走向生产岗位的第一步。
通过生产实习，学生应将学校所学理论知识灵活的用于指导实际生产，培养学生针对实际生产过程的思维、观察能力。
2．通过实习，使学生了解自动化控制技术的应用，提高对控制技术的认识，加深各种自动化控制技术在工业各领域应用的感性认识，开阔视野，了解相关设备及技术资料，熟悉典型控制器件的应用。
3．通过实习接触认识社会，提高社会交往能力，学习工人师傅和工程技术人员的优秀品质和敬业精神，帮助学生养成遵章守纪的好习惯，初步了解第一线的生产环境，培养学生的专业素质，明确自己的社会责任。
二、实习时间***年**月**日三、实习单位、部门及其简介实习单位：鞍钢股份部门：冷轧厂、炼铁厂、炼钢厂、热轧厂简介：鞍钢股份总部坐落在辽宁省鞍山市，始建于 1916 年，前身是日伪时期的鞍山制铁所和昭和制钢所。
1948 年鞍山钢铁公司成立，翌年 7 月 9 日在废墟上开工，迅速恢复了生产，并进行了大规模技术改造和基本建设。
鞍钢是新中国第一个恢复建设的大型钢铁联合企业和最早建成的钢铁生产基地，被喻为“中国钢铁工业的摇篮”、“共和国钢铁工业的长子”。
经过近六十年的建设和发展，目前鞍钢己形成从采矿、选矿、炼铁、炼钢到轧钢综合配套，以及焦化、耐火、动力、运输、冶金机械、建设、技术研发、设计、自动化、综合利用等辅助单位组成的大型钢铁企业集团。

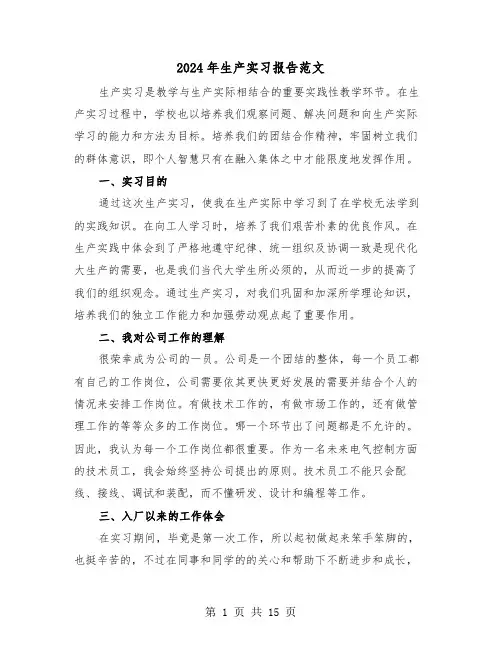

2024年生产实习报告范文(六篇)
2024年生产实习报告范文生产实习是教学与生产实际相结合的重要实践性教学环节。
在生产实习过程中，学校也以培养我们观察问题、解决问题和向生产实际学习的能力和方法为目标。
培养我们的团结合作精神，牢固树立我们的群体意识，即个人智慧只有在融入集体之中才能限度地发挥作用。
一、实习目的通过这次生产实习，使我在生产实际中学习到了在学校无法学到的实践知识。
在向工人学习时，培养了我们艰苦朴素的优良作风。
在生产实践中体会到了严格地遵守纪律、统一组织及协调一致是现代化大生产的需要，也是我们当代大学生所必须的，从而近一步的提高了我们的组织观念。
通过生产实习，对我们巩固和加深所学理论知识，培养我们的独立工作能力和加强劳动观点起了重要作用。
二、我对公司工作的理解很荣幸成为公司的一员。
公司是一个团结的整体，每一个员工都有自己的工作岗位，公司需要依其更快更好发展的需要并结合个人的情况来安排工作岗位。
有做技术工作的，有做市场工作的，还有做管理工作的等等众多的工作岗位。
哪一个环节出了问题都是不允许的。
因此，我认为每一个工作岗位都很重要。
作为一名未来电气控制方面的技术员工，我会始终坚持公司提出的原则。
技术员工不能只会配线、接线、调试和装配，而不懂研发、设计和编程等工作。
三、入厂以来的工作体会在实习期间，毕竟是第一次工作，所以起初做起来笨手笨脚的，也挺辛苦的，不过在同事和同学的的关心和帮助下不断进步和成长，也充分感受到公司这个大家庭的团结和温暖，于是我决定就算再苦再累我也要坚持下去，所以工作起来反而觉得轻松了许多。
更是通过虚心请教，在师傅的指导帮忙协助下，我很快的适应了这份工作，经过这几天的过渡，我已经初步掌握了步骤和一些基本注意事项。
不过对于相关的专业知识我知道甚少，于是我虚心请教师傅同时自己也阅读相关的书籍，并细心专研，最终问题得到很好解决。
在实习的这段时间，虽然有时候工作很苦很累，但是，我从中体会到了实践中的专业技术，不断积累实践技术经验。
武汉科诺生物有限公司认识实习报告
武汉科技大学认识实习报告- 1 -武汉科技大学认识实习报告武汉科学大学认识实习报告姓名：学号：班级：专业：学院：二零一零年十月二日- 2 -武汉科技大学认识实习报告目录前言 (3)公司简介 (4)生物农药简介 (6)科诺公司产品简介 (10)实习总结 (15)- 3 -武汉科技大学认识实习报告前言一、实习目的作为一名工科学生，只是学会书本上的知识是还远远不够的。
要清楚地知道如何将掌握的知识运用到实际的工业生产中去，就需要我们下到工厂实地了解具体的工业生产流程，以便日后能将所学投入到实际生产中去。
科诺生物农药有限责任公司就是这样一家工厂，也是我们这次实习的地点。
实习要求二、1.初步了解工业生产流程2.形成实际生产理念3.写出实习报告三、实习地点及时间地点：武汉科诺生物有限公司时间：2011年9月1日——2011年9月14日- 4 -武汉科技大学认识实习报告公司简介第一次去到正式的工厂，当然会有需要我们注意的地方。
去之前的动员或者说是介绍必不可少。
杨老师和左老师分别给我们介绍了这家公司的背景和注意事项等等。
武汉科诺生物科技股份有限公司（原武汉科诺生物农药有限公司）成立于武汉东湖高新技术月，是位于1999年5内的高新技术企业。
注册资本开发区主要从事生物农药原药及高5736万元。
效、低毒、无公害生化农药、饲料添加剂原药及其制剂的研发、生产和销售，公司拥有亚洲具有自主进出口经营权。
）的研发和中（Bt最大的微生物杀虫剂生物农药Bt（非洲）试基地以及肯尼亚示范工厂。
多年来，武汉科诺生物科技股份有限公司坚持以技术创新为先导，月被武汉市人民政府认定为12精心打造生物农药，取得了不俗的成绩。
1999年月被国家发展改革委等四部委联合认定为国家级企业3高新技术企业。
2000年月，国家科学技术部授予科诺公司“生物农药龙头企业技8技术中心。
2004年质量管理体系认证。
2000ISO9001：术创新中心”荣誉称号。
2005年9月通过资信企业”。
生产实习报告范文(4篇)
生产实习报告范文生产实习是教学与生产实际相结合的重要实践性教学环节。
在生产实习过程中，学校也以培养我们观察问题、解决问题和向生产实际学习的能力和方法为目标。
培养我们的团结合作精神，牢固树立我们的群体意识，即个人智慧只有在融入集体之中才能限度地发挥作用。
一、实习目的通过这次生产实习，使我在生产实际中学习到了在学校无法学到的实践知识。
在向工人学习时，培养了我们艰苦朴素的优良作风。
在生产实践中体会到了严格地遵守纪律、统一组织及协调一致是现代化大生产的需要，也是我们当代大学生所必须的，从而近一步的提高了我们的组织观念。
通过生产实习，对我们巩固和加深所学理论知识，培养我们的独立工作能力和加强劳动观点起了重要作用。
二、我对公司工作的理解很荣幸成为公司的一员。
公司是一个团结的整体，每一个员工都有自己的工作岗位，公司需要依其更快更好发展的需要并结合个人的情况来安排工作岗位。
有做技术工作的，有做市场工作的，还有做管理工作的等等众多的工作岗位。
哪一个环节出了问题都是不允许的。
因此，我认为每一个工作岗位都很重要。
作为一名未来电气控制方面的技术员工，我会始终坚持公司提出的原则。
技术员工不能只会配线、接线、调试和装配，而不懂研发、设计和编程等工作。
三、入厂以来的工作体会在实习期间，毕竟是第一次工作，所以起初做起来笨手笨脚的，也挺辛苦的，不过在同事和同学的的关心和帮助下不断进步和成长，也充分感受到公司这个大家庭的团结和温暖，于是我决定就算再苦再累我也要坚持下去，所以工作起来反而觉得轻松了许多。
更是通过虚心请教，在师傅的指导帮忙协助下，我很快的适应了这份工作，经过这几天的过渡，我已经初步掌握了步骤和一些基本注意事项。
不过对于相关的专业知识我知道甚少，于是我虚心请教师傅同时自己也阅读相关的书籍，并细心专研，最终问题得到很好解决。
在实习的这段时间，虽然有时候工作很苦很累，但是，我从中体会到了实践中的专业技术，不断积累实践技术经验。
武汉科技大学 大四车辆认识实习报告
认识实习报告大四上学期一开学，我们就迎来了为期四周的实习生活。
首先开始的是认识实习：到武汉客车厂和武钢博物馆参观，以及在学校本部观看了中国汽车工业发展历程的录像和听了厂东风汽车公司人员的关于汽车的新技术讲座.下面我按照认识实习的先后，详细述说总结下在每个实习过程中的了解以及心得体会。
认识实习第一天，我们去的是武汉客车厂。
通过该公司人员的介绍以及自己上网查询的信息，我大致清除了武汉客车厂的历史以及现状。
武汉客车厂，是全国客车生产的骨干企业，国家军工车辆生产的定点厂。
具有40余年的客车研制、生产和检测的历程，已形成客车、专用车、军工车三大系列产品，公司拥有全国知名的客车研究所，工艺流程完备，具有国内先进的车身、漆前处理、涂装、总装、检测生产线。
“九.五”和“十五”期间分别承担了总装备部FYC04型淋浴车及FHC04型野战化验车的研究和生产任务。
公司于2001年通过了国家GJB/Z9001-96、GB/T19001军工和民品质量体系认证，并于2003年转版通过GJB9001A-2001、GB/T19001-2000军工和民品质量体系认证。
公司位于九省通衢的武汉市汉阳区汉阳大道琴断口街，毗邻武汉经济技术开发区,隶属三环集团公司。
工厂始建于一九五八年，占地面积15万平方米，建筑面积6.4万平方米，主要生产设备457套，工厂总资产1.5亿。
四十余年的客车研制、生产、检测的历程，逐步形成客车、专用车、军工车三大系列产品，发展为工艺流程完备，具有国内先进水平的车身、漆前处理、涂装、总装、检测生产线。
其中客车6-10米，有高中低档不同档次产品满足各类型用户的需求，专用车有5-9米，适应于电力、电信、供水、铁路工程及油田、矿山勘探等用户需求的各类品种。
该工厂拥有全国客车行业知名的客车研究所，是从事客车及专用车开发技术的专业队伍，主要承担武汉客车厂的产品开发和设计任务。
研究所拥有技术先进的计算机工作站，建成计算机局域网，利用先进的CAD进行产品开发和工作图设计，拥有一批经验丰富的产品开发设计人员和工艺技术人员，其中具有中高级职称的科研人员19人。
武科大认知实习报告
武科大认知实习报告实习报告一、实习目的认知实习是每个大学生必须的经历，而专业与机械加工息息相关的我们更应该深入车间，了解车间加工的工作流程，以便在今后的学习和工作中可以对本专业有更深刻的了解和认识。
作为机械自动化专业的重要教学环节，认知实习的主要目的有以下几点：1、初步了解钢铁联合企业主要生产流程及主要设备所在位置与用途。
2、了解炼钢、炼铁、热轧等的基本知识，为以后的专业课知识打下牢固的基础。
3、通过现场操作实习和与企业员工的交流指导，理论联系实际，把所学的理论知识加以印证、深化、巩固和充实，培养分析实际问题、解决实际问题的能力，提高个人综合素质，为以后踏上工作岗位奠定基础4、学习工程技术人员和工人师傅在长期实践中积累的丰富经验，学习他们勤奋工作的精神和实事求是的工作作风。
二、实习地点本次实习地点是在武汉钢铁集团公司（武钢）。
武钢是新中国成立后兴建的第一个特大型钢铁联合企业，于1955年开始建设，1958年9月13日建成投产，是中央和国务院国资委直管的国有重要骨干企业。
本部厂区坐落在湖北省武汉市东郊、长江南岸，占地面积21.17平方公里。
武钢拥有矿山采掘、炼焦、炼铁、炼钢、轧钢及物流、配套公辅设施等一整套先进的钢铁生产工艺设备，并联合重组鄂钢、柳钢、昆钢后，成为生产规模近4000万吨的大型企业集团，居世界钢铁行业第四位。
武钢现有三大主业，即钢铁制造业、高新技术产业和国际贸易。
钢铁产品主要有热轧卷板、热轧型钢、热轧重轨、中厚板、冷轧卷板、镀锌板、镀锡板、冷轧取向和无取向硅钢片、彩涂钢板、高速线材等几百个品种。
武钢先后获得国家技术创新奖、全国质量管理奖、全国质量效益型先进企业、全国用户满意先进单位、全国企业管理杰出贡献奖、全国文明单位以及中央企业十大典型之一等荣誉称号。
三、实习内容本次实习我们总共去了四个地方：热轧带钢厂、武钢博物馆、炼铁厂、炼钢厂。
热轧带钢厂:武钢股份热轧总厂热轧一分厂是毛泽东主席和周恩来总理生前批准从日本引进的现代化工厂。
武钢烧结实习报告
武钢烧结实习报告武钢烧结实习报告：武钢实习报告机械工程及自动化专业认识实习报告武汉科技大学机械自动化学院实习学生：XX级机工1106班姓名文维学号XX03130230一、实习目的1.初步了解钢铁联合企业主要生产流程及主要设备所在位臵与用途2.通过在实习厂主要岗位的现场参观、现场学习和讨论，提高分析问题和解决问题的能力，培养科学的思维方法和加强理论联系实际的能力。
3.在学习工程技术人员和工人师傅在长期实践中积累的丰富知识和经验的同时，学习他们勤奋工作的精神和实事求是的作风，增强热爱专业，热爱劳动的思想。
4.了解自己专业方面的知识和专业以外的知识，让我们早认识到我们将面临的工作问题，让我明白了以后读大学是要很认真的读，要有好的专业知识，才能为好的实际动手能力打下坚实的基础。
5.通过认识实习认识钢铁生产企业的概貌，了解钢铁企业的主要生产工艺，增加对安全工程专业学科的感性认识，了解安全工程专业在国民经济建设中的地位、作用和发展趋势，熟悉安全工程技术人员的工作职责和工作程序，了解企业安全管理的现状和模式。
二、实习内容武钢简介：武钢1955年始建，1958年9月13日建成投产。
拥有从矿山采掘、炼焦、炼铁、炼钢、轧钢及配套公辅设施等一整套先进的钢铁生产工艺设备，是我国重要的优质板材生产基地。
武钢现已成为生产规模近4000万吨的大型企业集团，居世界钢铁行业第四位，XX年，武钢跻身世界500强行列。
现有钢铁制造业、高新技术产业和国际贸易三大主业。
产品主要有热轧卷板、热轧型钢、热轧重轨、中厚板、冷轧卷板、镀锌板、镀锡板、冷轧取向和无取向硅钢片、彩涂钢板、高速线材等几百个品种。
.炼铁厂实习报告实习时间XX年09月16日实习地点武钢炼铁厂指导老师：王涛1.武钢股份公司炼铁总厂简介武钢股份公司炼铁总厂于XX年6月成立,包括烧结分厂、炼铁分厂，是武钢生产烧结矿和制钢生铁、铸造生铁的首道工序厂，具有精良的生产装备和先进的技术优势，主要经济技术指标在国内外同行业中处于领先地位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 武汉科技大学材料与冶金学院 学生实习报告 及综合考评表
实 习 类 别： 生 产 实 习 专 业 班 级： 材料成型及控制工程 0901班 姓 名： 赵帅 学 号： 200902131019 实 习 单 位： 武汉钢铁公司 实 习 时 间： 2011—2012学年第2学期1—3周 实习指导教师： 张云祥 周家林 胡盛德 吴志方 常庆明 叶传龙 熊九郎
武汉科技大学材料与冶金学院 二OO八年三月制 2
一 实习目的 学校安排此次实习一方面是让我们对专业课学习有一个宏观的思考，另一方面是为了让我们对将来从事的工作及工作环境有更清晰的认识。我们看到了钢铁生产的流程，生产工艺及设备，获益匪浅。总结一下，本次生产实习的目的有： 1.1、 了解轧钢、铸造、焊接生产工艺流程，原料及产品，生产设备及主要技术经济指标，获得材料成型工艺、设备基础知识，为进一步深入学习专业知识打好基础。 1.2、了解自身专业发展方向，对自己以后的就业方向环境条件等有个大致的了解，为自己以后更好就业做充分的准备 1.3、充实大学生活，丰富社会阅历；锻炼自己的能力，掌握实际技能；获取工作经验，感受企业文化；品味社会百态，提高自身修养。
二 实习要求 为了顺利完成指导书规定的学习内容，学生应该做到： 2.1、 认真进行参观实习，争取厂方的支持，虚心向工程技术人员和工人师
傅学习。 2.2、 认真对待各级交待的实习安排，不缺勤，不早退，注意自身和同伴的
安全。 2.3、 认真听取各级安全报告，遵守交通规则及车间劳动纪律，严防安全事
故的发生。 2.4、按时独立完成实习报告，实习成绩由指导老师、学生实习态度，实习
报告等情况评定。
三 实习内容 3.1武钢股份有限公司热轧厂 3.1.1 热轧带钢原料 原料：二炼钢、三炼钢的连铸坯 厚度H：150~250mm 宽度B：500~1100mm 长度L：8000~10000mm 最大重量：30t 3
3.1.2 热轧厂产品和产量 普碳钢、低合金钢、硅钢，以板材或卷材交货。 其中卷材和板材的产品规格为： 卷材：厚度h:1.2~12.7mm 宽度b:500~1550mm 内径:760mm 外径:1000~2000mm 最大重量:30t 板材：厚度h:1.2~12.7mm 宽度b:600~1550mm 长度l:2000~12000mm 最大重量:10t 主要商品材钢号、标准见下表1：
表1 主要轧制的商品材钢号、标准 产 品 名 称 代 表 钢 号 执 行 标 准 碳素结构钢 Q195 Q215 Q235 GB700-88
优质碳钢 08AL 10# 20# GB696-88
船板 A(2c） B (2c)
焊接气瓶钢 HP295 HP325 GB6653-94
石油管线钢 X60 X65 GB/T1464-98（API）
自行车用钢 Z06AL Z09AL GB3645-89
集装箱用钢 J490 Q/WG（RE）17-92
3.1.3产量 原设计300万吨/年，现产量410万吨。 3.2 主要设备及其技术参数
3.2.1 轧制线主要设备 ① 板坯设备 1700带钢热连轧厂板坯设备： 1）硅钢保温炉24座 2）型式为可联合或单独研磨板坯上表面或侧面的硅钢板坯清理设备工套 3）型式为悬臂二轴二电动机式的硅钢板坯翻转机一套 4）板坯运输小车若干 ② 加热炉 由于推钢式连续加热炉的长度受到推钢比的限制，以及钢坯，加热质量的要 4
求，所以步进式炉成为了主要的炉型。步进式加热炉与推钢式加热炉相比，最基本的特征是钢坯在炉底上的移动靠炉底可动的步进梁作矩形轨迹的往复运动，把放在固定梁上的钢坯一步一步的由进料端送到出料端。 炉子形式及主要尺寸：步进式炉×5座（燃烧室分为八段，由轴向供热和炉顶供热的上燃烧段和侧向供热的下燃段所组成）。 有效炉长：32,500 mm 全炉长： 34,000 mm 炉子内宽：10,700 mm 装料辊道中心至装料端的距离：4500 mm 出料辊道中心至出料端的距离：2400 mm 装料辊道中心线到出料辊道中心线40900 mm ③ 粗轧机组 由加热炉取出的板坯经辊道运送到除磷装置，除去加热炉内生成的板坯表面一次氧化铁皮。如果带着氧化铁皮轧制，铁皮会压入带钢表面成为表面缺陷，所以轧制前需先经过除磷装置除去氧化铁皮。除磷装置大致分为高压水除磷箱（RSB）和立辊除磷机（VSB）两种形式。 经过除磷装置的板坯被送往粗轧机轧成规定的厚度。粗轧机的布置为3/4连续式——大立辊/二辊板带不可逆轧机/四辊板带可逆轧机/四辊板带轧机×2。 表2 粗轧机组各机架的技术参数
序号 机架名称 型式 轧辊尺寸mm 轧辊速度 (米/分) 主 电 动 机 辊径 辊身长度 型式 容量 （千瓦） 数量 转速 （转/分） 电
驱
1 V.S.B (大立辊) 上传动 立式 1020~1120 轧线以上 520 70 交流 1250 1 375
2 R1(NO1粗轧机) 二辊 不可逆 1170~1270 1700 102 交流 （同步） 4600 1 428
3 R2(NO2粗轧机) 四辊 可逆 工1090~1200 支1370~1550 1720 1670 152/264 交流 （同步） 2*5000 1 40/65 双
电 机 E2(R2附
着立辊) 上传动
立式 840 380 77/231 直流 1000 120/360
4 R3(NO3粗轧机) 四辊 不可逆 工1090~1200 支1370~1550 1720 1670 150/300 交流 （同步） 2*3750 1 175/350 双
电 机 E3(R3附
着立辊) 上传动
立式 840 380 150/300 直流 280/560 360/720
5 R4(NO4粗轧机) 四辊 不可逆 工1090~1200 支1370~1550 1720 1670 300 交流 （同步） 6500 1 428 5
E4(R4附着立辊) 上传动
立式 840 380 150/300 直流 280/560 1 360/720
④ 精轧机组 从高压水除鳞到7个精轧机架，7机架均为四辊不可逆式，立柱断面为7，100平方厘米。精轧机的各项技术参数见下表3。
表3 精轧机组的技术参数
序号 机架 名称 型式 轧辊尺寸(mm) 轧辊速度 (米/分) 主电动机 型式 容量 数量 转速 电驱
数 辊 径 辊身长
1 F1 四辊不可逆式 工740~800 支1448~1570 1700 104.4/254 直流 2*3800 2 150/365 双电机
2 F2 四辊不可逆式 工740~800 支1448~1570 1700 169/411.2 直流 2*3800 2 150/365 双电机
3 F3 四辊不可逆式 工740~800 支1448~1570 1700 259.7/6323 直流 2*3800 2 150/365 双电机
4 F4 四辊不可逆式 工700~760 支1448~1570 1700 358/871 直流 2*3800 2 150/365 双电机
5 F5 四辊不可逆式 工740～800 支1448～1570 1700 直流 2*2450 2 185/450 双电机
6 F6 四辊不可逆式 工740～800 支1448～1570 1700 直流 2*2450 2 215/585 双电机
7 F7 四辊不可逆式 工740～800 支1448～1570 1700 直流 2*2450 2 240/585 双电机
⑤ 层流冷却装置 层流泠却装置位于精轧出口和卷取入口之间的输出辊道上，用于带钢控制冷却。层流冷却的水压稳定，水流为层流，通常采用计算机控制，控制精度高，冷却效果好。层流冷却装置主要由上集管、下集管、侧喷、控制阀、供水系统检测 仪表和控制系统组成。上集管控制方式有:U形管有阀控制和直管无阀控制。两种控制方式都能满足控制要求，主要区别在于冷却水的开闭速度、结构和投资不同。U形管有阀控制冷却水的开闭速度比直管无阀控制冷却水的开闭速度慢，但其结构简单、投资少，所以U形管有阀控制应用较广。层流冷却装置布置和上集管结构示意图如图1所示：
图1 层流冷却装置示意图 6
电机平横液压辊
工作辊
图2 上集管结构示意图 ⑥ 卷取机 型式：楔形卷筒带三助卷辊固定式； 数量：3台； 卷筒：是由四块扇形楔块由液压缸操作涨缩式； 直径：Ф762毫米（膨胀时），Ф725毫米（收缩时）； 助卷辊：Ф350毫米×1700毫米（长）； 主电动机：直流370瓦，340/1020转/分 每台卷取机2台； 助卷辊电机：直流37/74瓦 575/1150转/分 每个辊1台； 辊缝调正电机：直流3.7瓦 1025转/分 每个助卷机1台。
3.2.2 精轧机主机列示意图（见图3所示）
图3精轧机主机列示意图 3.2.3轧制线主要设备配置示意图（见图4所示）
