配网接线方式
配网接线方式一、配网接线方式概述配网接线方式，说简单点，就是配电网建设的网架如何组织，如何才能实现可靠性和经济性。
因为配网的量大且复杂，可靠性和居民生活息息相关，所以配网的接线方式显得尤为重要。
先说说国外的情况。
1)国外配电网接线方式东京城市配电网东京中压配电网中97%为6.6kV不接地电网，3%为22kV小电阻接地电网。
6.6kV架空网供电方式采用3分段4联络、6分段3联络的方式;6.6kV电缆网供电方式采用环网的方式。
在都市负荷密度高的电缆网地区采用中压为22kV配电方式，接线方式有本线、备线方式和环状供电方式以及网状供电方式。
主要优点在于：由于多分段多联络的经济性好，所以整体的经济效益保持在一个很高的水平;通过提高设备的安全可靠性和配电自动化系统，极大的提升了配网的可靠性;配变利用率高。
新加坡城市配电网在城市各分区内，变电站每两回22kV馈线构成环网，形成花瓣结构，称之为梅花状供电模型，不同电源变电站的每两个环网中间又相互连接，组成花瓣式相切的形状，其网络接线实际上是由变电站间单联络和变电站内单联络组合而成。
站间联络部分开环运行，站内联络部分闭环运行。
两个环网之间的联络处为最重要的负荷所在。
优缺点在于：网架结构清晰明确，电网网络设计标准化。
属于高压强，中压弱的纵向结构;任意线路出现故障，故障点两端的负荷可实现快速转供，供电可靠性高;线路利用率低，线路负荷率需控制在50%以内，系统短路电流水平较高，二次保护配置比较复杂。
2)我国配电网接线方式国网有这方面的规定，但是规定的很粗，很没有针对性，每个省好像也没有按这个来实施，所以说国网配网接线这块一直很乱，也是如此。
规定如下：这里供电区域是根据重要性和负荷密度，分等级的，具体的接线方式下文也会提到。
我国配网接线方式现状，以湖北为例：110kV高压配电网(绿色柱条为辐射式供电)湖北省110kV链式接线中，占绝大部分的为单链接线，仅有少量变电站之间形成了双链接线。
环网接线中，占绝大部分的为单环网接线，仅有少量变电站之间形成了双环网接线。
10kV中压配电网(分为电缆和架空两类)在A、B类供电区域，电缆网络结构以环网为主，架空网络结构以单联络和多联络为主，但能够满足“N-1”可靠性要求的不到50%，在C、D类供电区域，由于平均负荷密度低、变电站布点稀疏，中压配电网以辐射式接线方式为主，结构薄弱，部分地区线路分段能力较差。
我国的配网发展也是秉承电网发展的一些理念，比如电压等级“强-弱-强”的理念，220kV 强，10kV强，110kV稍弱，这也是合理的。
二、110kV配网接线方式就以国网的供电区域划分为例。
1)A+、A类供电区域由于供电要求较高，一般主要有3T型接线、双链式接线、三链式接线三种接线方式。
综合比较分析对于A、A+类供电区域，对供电可靠性和安全性要求很高，接线方式应以保证高标准的安全可靠供电。
对比双链式接线和3T型接线，3T型接线虽然经济性更优，运行也更加灵活，但是在供电可靠性和安全性劣于双链式接线，无法达到足够高的供电安全可靠性要求，所以双链式接线为技术经济性综合最优接线方式，对于部分A+类供电区域，双链式接线亦无法满足供电需求时，可进一步发展为三链式接线。
过渡方案分析2)B类供电区域可靠性要求也比较高，一般主要有3T型接线、单链式接线和双环网、双辐射接线这四种接线方式。
综合比较分析对于B类供电区域，对供电可靠性和安全性要求较高，接线方式应具有足够的可靠安全供电能力。
在3T型、单链式、双环网、双辐射四种典型接线方式中，双环网接线方式的供电安全可靠性能够满足要求，优于双辐射接线和单链式接线，且经济成本不高，优于3T型接线。
所以双环网接线为技术经济性综合最优接线方式。
过渡方案分析3)C类供电区域一般是双环网接线、单环网接线和双辐射接线这三种接线方式。
综合比较分析对于C类供电区域，需要兼顾供电安全可靠性和经济性，应选择满足一定的供电可靠安全性前提下经济性最优的接线方式。
在单环网、双辐射和双环网这三种典型接线方式中，双环网接线虽然供电安全性和可靠性很高，但是投资经济性太大，一般情况下不推荐采用。
在单环网和双辐射这两种典型接线方式的可靠性和安全性差别并不大，均能够满足基本的供电安全可靠要求。
最优接线方式的选取主要由投资建设的经济性决定，所以在均匀分布下，适合采用单环网式接线;而在条状分布下，适合采用双辐射接线。
过渡方案分析4)D类供电区域一般是单环网接线和单辐射这两种接线方式。
综合比较分析对于D类供电区域，接线方式的选取应该以经济性为主，可降低对供电可靠性和安全性的要求。
单辐射供电可靠性差，且不具备负荷的安全转供能力，相对而言，单环网接线的经济成本虽然略高于单辐射接线，但是会带来显著的供电效益，故单环网接线为技术经济性综合最优接线方式。
过渡方案分析三、10kV配网接线方式1)A+、A类供电区域针对此供电区域的中压配网，一般是电缆双环网和N供1备(N=3)两种接线方式。
综合比较分析双环网可靠性和安全性能够实现高标准的供电安全可靠性，且经济性优于N供1备接线方式，运行更加简单可靠，故为技术经济性综合最优接线方式。
电缆线N供1备接线方式适用于极少数负荷极大的供电区域，以满足负荷的安全转移的要求。
过渡方案分析2)B类供电区域一般是电缆单环网、N供1备(N=3)和架空线多分段适度联络这三种接线方式。
综合比较分析电缆线单环网的供电可靠安全性明显优于架空线多分段适度联络，能够满足该类供电区域的供电要求，且经济成本也不高，便于改造扩展、运行难度小，故电缆线单环网为技术经济性综合最优接线方式。
过渡方案分析3)C类供电区域一般是单环网和架空线多分段适度联络、架空线双辐射.这三种接线方式。
综合比较分析由于架空线多分段适度联络和双辐射接线的经济造价差别不大，但架空线多分段适度联络具有更好的供电安全性，且运行难以程度和改造难度更优，所以架空线多分段适度联络为技术经济性综合最优接线方式。
过渡方案分析4)D类供电区域一般是架空线多分段适度联络、架空线单辐射.这三种接线方式。
综合比较分析对于D类供电区域，虽然架空线多分段适度联络的供电安全可靠性更高，但是经济成本远高于架空线单辐射接线，而且单辐射接线便于改造扩展、运行难度小，故架空线单辐射接线为技术经济性综合最优接线方式。
过渡方案分析四、分布式电源接入和配网接线方式分布式电源接入对配网接线方式有一定影响。
1)对可靠性的影响随着分布式电源的接入，A类场景下各接线方式的可靠性提高，具体表现为系统平均停电持续时间减小，系统平均供电可用率提高。
因为分布式电源在故障时能够孤岛运行，继续维持一些重要负荷的供电。
对于A/A+类、B类区域中压配电网，两种接线方式下DG集中接入比DG均匀接入的平均故障次数、平均故障时间和系统等效停电小时数低。
对于C类、D类区域中压配电网，两种接线方式下DG均匀接入比DG集中接入的平均故障次数、平均故障时间和系统等效停电小时数低。
从可靠性提高角度来说，DG更适合与可靠性较低的接线方式配合。
对于可靠性要求较高的区域可以考虑以DG集中的方式接入电缆线路双环网接线。
对于可靠性要求较高的B类区域可以考虑以DG集中的方式接入电缆线路单环网接线以及3供一备接线，对于可靠性要求相对较低但DG接入后可靠性提高幅度大的B类区域建议DG以集中接入的方式与架空线路多分段适度联络接线方式结合起来。
对于D类区域下可靠性要求高的区域建议以DG均匀接入架空线路多分段适度联络接线;对于可靠性提高角度来说，建议以DG均匀方式接入架空线路单辐射接线。
2)对经济性的影响对于A类中压配电网，电缆双环网接线的经济性效益较差、电缆3供一备接线的经济性效益较好。
这是因为DG的接入对电缆3供一备接线的可靠性效益增加大于电缆双环网接线;同时，DG接入对电缆3供一备接线带来的网损效益大于电缆双环网接线。
因此A类中压配电网中建议DG集中接入电缆线路的3供一备接线方式中。
对于B类中压配电网，电缆单环网接线与电缆3供一备接线的经济性效益较差、架空线多分段适度联络接线的经济性效益较好。
这是因为DG接入对架空线路多分段适度联络接线的可靠性效益增加量大于电缆单环网接线与3供一备接线;同时，DG接入对架空线路多分段适度联络接线的网损效益增加量大于电缆单环网接线与3供一备接线。
因此，B类中压配电网中建议DG集中接入架空线路下的多分段适度联络接线方式中。
对于C类中压配电网，电缆单环网接线的经济性效益<架空线双辐射接线<架空线多分段适度联络接线。
这是因为DG接入对架空线路多分段适度联络接线的可靠性效益>电缆单环网接线>架空线双辐射接线;同时，DG接入对架空线路多分段适度联络接线的网损效益>电缆单环网接线>架空线双辐射接线。
因此，C类中压配电网中建议DG接入架空线路下的多分段适度联络接线方式中。
对于D类中压配电网，架空线单辐射接线的经济性效益>架空线多分段适度联络接线。
这是因为DG接入对架空线单辐射接线的可靠性效益>架空线路多分段适度联络接线;同时，DG 接入对架空线单辐射接线的网损效益>架空线路多分段适度联络接线。
同一接线方式下，经济性随变电站容量的变大而增加。
DG接入后系统的网损随着变电站容量的增加而减小;同时，变电站容量的增加使DG接入后带来的可靠性效益增加。
因此，在分布式电源单位负荷造价不变的情况下，系统的经济性变好。
各接线方式的经济性，随着负荷密度的增大而提高，因为负荷密度越高，则线路长度越短，线路投资及运行费用也越少;五、配网自动化和配网接线方式配网自动化对对配网接线方式也有一定要求，主要就是接线方式不要太多太复杂。
1)对可靠性的影响同一种接线模式下，计及配电自动化系统的可靠性随着负荷密度的增大而提高。
这是因为在变电站容量一定的提前下，负荷密度越大，供电半径越小，从而线路的故障率越低，表现为可靠性越高;加入配电自动化系统后，系统平均停电次数增加。
对于A/A+类中压配电网，总体上说，计及配电自动化系统的电缆线双环网接线可靠性性能远高于电缆线N供一备接线。
对于B类中压配电网，总体上说，计及配电自动化系统的电缆线单环网接线与N供一备接线可靠性性能远高于架空线多分段适度联络接线。
对于C类中压配电网，总体上说，计及配电自动化系统的电缆线单环网接线的可靠性水平高于架空线双辐射接线高于架空线多分段适度联络接线。
对于D类中压配电网，总体上说，计及配电自动化系统的架空线线多分段适度联络接线方式的可靠性水平高于架空线单辐射接线。
2)对经济性的影响同一种接线模式下，配电自动化系统带来的收益成本随着负荷密度的增大而提高。
这是因为同一接线方式在变电站容量一定的提前下，负荷密度越大，供电可靠性越高，获得的可靠性效益越好。
配网设计二次接线自用学习1
负荷控制管理终端
负控电能脉冲及相关遥信回路，需
引接信号端子如下图：
正 向 有 功 脉 冲 +
正 向 正 向 无 功 脉 冲
有 功 脉 冲 －
+
正 向 无 功 脉 冲 －
12 V
+
12 V
-
R S 4 8 5 A
R S 4 8 5 B
前 门 禁
前 门
禁
后 门 禁
后 门 禁
反 向 有 功 脉 冲 +
FTU装置
FTU装置与自动化子站的通信图（以光 纤通信为例） 系统结构图 通信原理图 光纤拓扑图
负荷控制管理终端
负控功能：负荷控制功能、远方监视/抄表/ 跳闸、系统管理、表前控制/表后控制。 负控交流电源： 所接负控电源应满足各终端厂家的技术要求。 负控电源取电原则是保证只要客户的高压投 运，终端就应有电。 对于有双回路电源的倒换的客户，应先进行 切换后作为负控的电源。
ftuftu装置装置目录设计说明ftu安装位置图包含控制电缆走线路径ftu电源接入点环网柜布置图光纤盒或光纤架安装位置包含光纤入站路径图环网柜二次原理图ftu与环网柜接线图系统结构图通信原理图光纤跳线光端机通信口定义站号定义通道号等信息的通信拓扑图光纤路径图设备列ftuftu装置装置ftu装置与自动化子站的通信图以光纤通信为例光纤拓扑图负荷控制管理终端负荷控制管理终端负控功能
配网主站系统
IP网络通信
配网自动化子站
配电终端
厦门思明区配网自动化主站局域网
交换机
SDH设备 SDH光节点 一层光纤环网 SDH光节点 2M E1口
交换机
SDH光节点 2M E1口
配电自动化 2 接线模式(2012)
North China Electric Power University
10kV配电网接线模式分析 2.2 不同母线出线的环式接线模式
2.2 不同母线出线的环式接线模式
线路1 母线1
线路2 母线2
North China Electric Power University
不同母线出线的环式接线模式
North China Electric Power University
10kV配电网接线模式分析
2.7 “N-1”主备接线模式
主供线路1 母线1
备用线路 母线2
主供线路2 母线3
North China Electric Power University
“4-1”主备接线模式
主供线路1 母线1
10kV配电网接线模式分析 1.3 不同母线三回馈线的环式接线模式
1.3 不同母线三回馈线的环式接线模式
线路1 母线1
1
线路2 母线2
2
线路3 母线3
North China Electric Power University
不同母线三回馈线的环式接线模式
网络中有三个电源（可以取自同一变电所的2段母线和 不同变电所）。正常运行时联络开关都是打开的，当线 路1出现故障时，联络开关1闭合，由线路2送电；当线 路2出现故障时，或联络开关1闭合由线路1送电，或联 络开关2闭合由线路3送电；当线路3出现故障时，联络 开关2闭合，由线路2送电。可见，在正常运行时，每条 线路均应留有50%的裕量。所以，单从经济角度分析时 ，这种接线模式和不同母线出线的环式接线一样。
10kV配电网接线模式分析
2.5 不同母线出线连接开闭所接线模式
2.6 不同母线环网接线（三座开闭所）模式

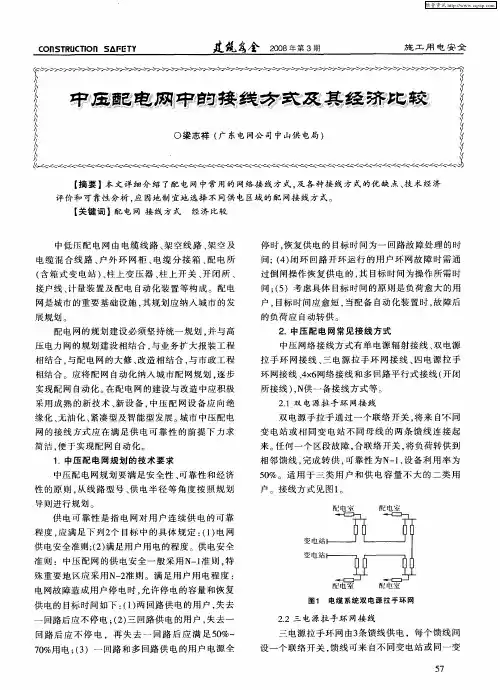

中压配电网中的接线方式及其经济比较
变 电站
变 电 站
Hale Waihona Puke 电 网故 障 造成 用 户停 电时 ， 允许 停 电 的容 量 和恢 复
供 电的 目标 时 间 如下 ： １ 两 回路 供 电的用 户 ， 去 （） 失
简 洁 ， 于实 现配 网 自动 化 。 便
１ 中压配 电 网规 划的 技术 要 求 ．
来 。 何一 个 区段 故 障 ， 联络 开 关 ， 任 合 将负 荷转 供 到 相 邻 馈 线 ， 成 转供 ， 完 可靠 性 为 Ｎ １ 设 备 利 用率 为 一， ５ ％。适 用 于 三 类 用 户 和供 电 容 量 不 大 的二 类 用 ０
间 ；５ （ ）考 虑 具体 目标 时 间 的原则 是 负荷 愈 大 的用
电缆 混 合 线 路 、 外 环 网柜 、 户 电缆 分 接 箱 、 电所 配
（ 箱 式 变 电站 ） 柱 上 变 压器 、 上 开 关 、 闭所 、 含 、 柱 开
接户 线 、 量 装 置及 配 电 自动 化装 置 等构 成 。配 电 计
环 网接 线 、ｘ 网络 接 线 和 多 回路平 行 式 接线 （ 闭 ４６ 开
实现 配 网 自动化 。 配 电 网的建 设与 改造 中应 积极 在
采 用 成熟 的新 技 术 、 设 备 ， 新 中压 配 网设 备应 向绝 缘 化 、 油化 、 凑 型及智 能 型发 展 。 市 中压 配 电 无 紧 城
所接 线 ）Ｎ 一备 接 线方 式 等 。 ，供
２１双 电 源 拉 手 环 网接 线 ．
双 电源 手拉 手 通 过一 个 联 络开 关 ， 将来 自不 同 变 电站 或 相 同变 电站 不 同母 线 的两 条 馈 线 连 接起

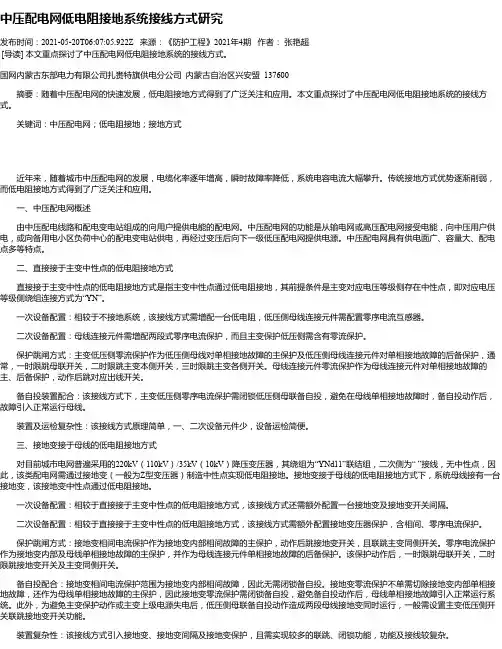

中压配电网低电阻接地系统接线方式研究
中压配电网低电阻接地系统接线方式研究发布时间：2021-05-20T06:07:05.922Z 来源：《防护工程》2021年4期作者：张艳超[导读] 本文重点探讨了中压配电网低电阻接地系统的接线方式。
国网内蒙古东部电力有限公司扎赉特旗供电分公司内蒙古自治区兴安盟 137600摘要：随着中压配电网的快速发展，低电阻接地方式得到了广泛关注和应用。
本文重点探讨了中压配电网低电阻接地系统的接线方式。
关键词：中压配电网；低电阻接地；接地方式近年来，随着城市中压配电网的发展，电缆化率逐年增高，瞬时故障率降低，系统电容电流大幅攀升。
传统接地方式优势逐渐削弱，而低电阻接地方式得到了广泛关注和应用。
一、中压配电网概述由中压配电线路和配电变电站组成的向用户提供电能的配电网。
中压配电网的功能是从输电网或高压配电网接受电能，向中压用户供电，或向备用电小区负荷中心的配电变电站供电，再经过变压后向下一级低压配电网提供电源。
中压配电网具有供电面广、容量大、配电点多等特点。
二、直接接于主变中性点的低电阻接地方式直接接于主变中性点的低电阻接地方式是指主变中性点通过低电阻接地，其前提条件是主变对应电压等级侧存在中性点，即对应电压等级侧绕组连接方式为“YN”。
一次设备配置：相较于不接地系统，该接线方式需增配一台低电阻，低压侧母线连接元件需配置零序电流互感器。
二次设备配置：母线连接元件需增配两段式零序电流保护，而且主变保护低压侧需含有零流保护。
保护跳闸方式：主变低压侧零流保护作为低压侧母线对单相接地故障的主保护及低压侧母线连接元件对单相接地故障的后备保护，通常，一时限跳母联开关，二时限跳主变本侧开关，三时限跳主变各侧开关。
母线连接元件零流保护作为母线连接元件对单相接地故障的主、后备保护，动作后跳对应出线开关。
备自投装置配合：该接线方式下，主变低压侧零序电流保护需闭锁低压侧母联备自投，避免在母线单相接地故障时，备自投动作后，故障引入正常运行母线。
城市中压配电网接线模式分析与选取原则
城市中压配电网接线模式分析与选取原则【摘要】本文对目前城市中压配电网的接线模式进行了分类和总结，并针对单辐射、手拉手环网、多分段多联络和多供一备等典型接线模式的特点和应用进行了分析。
配网接线模式的选择应考虑供电可靠性、转供电能力、电能质量、网络损耗、灵活性、可扩展性、简洁性和经济性，并与业扩报装、计量方式、配网自动化建设和市政规划等因素结合起来，坚持因地制宜、统一规划和逐步完善的原则。
【关键词】中压配电网接线模式多分段多联络选取原则中压配电网主要由中压配电线路和配电设备组成，包含电缆、架空线、环网柜、柱上开关、变压器和配电自动化装置等。
目前城市中压配电网多为环网连接，开环运行。
合理选择中压配电网接线模式可以有效减少故障和计划检修停电范围和时间，提高供电质量和供电可靠性。
本文对国内外现有配电网接线模式进行了总结和分析，并结合技术分析比较，提出了配电网接线模式的选择原则，给城市中压配电网的规划和建设提供了参考和借鉴。
1 接线模式分类按照线路的联络情况，配网接线模式可分为单辐射型和环网型两大类。
单辐射型接线模式是指无任何联络线路，单独运行的线路接线模式。
环网型接线模式可根据其联络线路的数量分为单联络和多联络两类。
单联络线路，又称单环网线路，是指只有一条联络线路的情况，其典型接线模式为手拉手环网。
多联络线路主要有多供一备、多分段多联络、开闭所接线、双环网接线、双T接线和4×6网络接线等，如图1所示。
2 接线模式分析要素（1）供电可靠性；（2）转供电能力；（3）电压合格率；（4）网络损耗；（5）灵活性；（6）可扩展性；（7）简洁性；（8）经济性；（9）配网自动化适应性。
3 典型配网接线模式分析3.1 单辐射型接线单辐射型接线是配电网早期的接线模式，多为架空线或架空、电缆混合线路。
该接线模式具有接线简单清晰、维护运行方便、建设投资省、线路利用率高等优点；尤其是辐射型架空线还具备易于T接，易于查找故障和实施带电作业等优点。
接线模式
一高压侧基本接线模式分析1. 同电源不同母线辐射接线（变电所设两台主变）图1 同电源不同母线辐射接线同电源不同母线辐射接线如图1所示，这种接线简单实用，两条线路分别带50%负荷。
当其中一条线路发生故障时，这条线路退出运行，合上变电所桥断路器，由剩下的一条正常线路带两台变压器。
但是若两条线路为同杆双回路，当其中一条线路检修时，两条线路都必须停电，若采用不同通道，则需增加投资。
2. 双侧电源辐射接线图2 双侧电源辐射接线双侧电源辐射接线如图2所示，这种接线模式与模式1区别主要在于变电所的两条进线来自不同电源，避免模式1中因同杆双回线路检修时两条线路均须停电的问题，因此这种接线模式可靠性比模式1高。
3. 同电源不同母线双T接线图3 同电源不同母线双T接线同电源不同母线双T接线如图3所示，这种接线主要优点是简单、投资省，但可靠性一般。
4. 不同电源双T接线图4 不同电源双T接线不通电源的双T接线如图4所示，这种接线模式采用变压器母线组的形式，所需要的变电所设备投资较少，这种模式可靠性比模式1低，当有一条线路发生故障时，所带的变压器必须停电。
5.同电源不同母线环形网接线图5 同电源不同母线环形网接线同电源不同母线环形网接线如图5所示，正常运行时两变电所间的断路器打开，这种接线主要特点是简单、灵活，但可靠性不如模式1，不过做为近期过渡性的接线，其投资优势比较明显，远期可以根据实际需要改造成模式1。
6.不同电源环形网接线图6不同电源环形网接线不同电源环形网接线如图6所示，这种接线运行可靠性优于模式5，其它方面基本同模式5所述。
二中压配电网常用接线模式1.中压架空配电网接线形式（1）单辐射模式如图1所示单条线路合理分段，可逐步实现相邻线路“手拉手”。
图1 架空线路单辐射接线模式（2）手拉手模式这种接线方式是架空环网最基本的接线模式，如图2所示单条线路合理分段，相邻线路“手拉手”，结构简单清晰，运行较为灵活，可靠性较高，在每段主干线通常可分为2~3段，线路故障或电源故障时，在线路负荷允许的情况下，通过倒闸操作可使非故障段恢复供电。
(完整版)城市中压配电网接线模式分析
➢ 研究内容
第一章 引言
对国内外10kV接线模式的应用情况进行调查、收集资料， 并就其特点、适用条件进行分析和论述。
在一定的边界条件下，对各接线模式的可靠性和经济性等 进行定量的分析计算，得出不同接线模式的使用条件。
提出一种识别城市中压配电网接线模式的方法。利用该方 联络关系以及所采用的各种接线模式所占 比例情况。
第二章 10kV配电网接线模式综述
不同母线三回馈线出线的环式接线
线路1 母线1
1
线路2 母线2
2
线路3 母线3
特点：网络中有三个电源，在正常运行时，每条线路均应留有 50%的裕量。单从经济角度分析时，这种接线模式和不同母线出 线的环式接线一样。
两分段两联络接线模式
联络2
线路 母线
联络1
三分段三联络接线模式
线路1 母线1
线路2 母线2
第二章 10kV配电网接线模式综述
特点：可以使客户同时得到两个 方向的电源，因此供电可靠性很 高。 适用场合：城市核心区，重要负 荷密集区域等。
双∏接线模式
线路1 母线1
线路2 母线2
线路1 母线1
线路2 母线2
线路1 母线1
线路2 母线2
（1） （2） （3）
线路3 母线3
目前，有关接线模式的优劣主要是定性的分析，还缺乏系统的基于科学 计算的量化分析比较，因此，对中压配电网的各种接线模式进行综合的定量 经济技术比较分析计算，从而得出一些规律性的结论是非常必要，也是很有 意义的。
➢郑东新区概况
郑东新区属于规划新区，总体规划面积150km2，目前三环以内的市区面 积为133km2。
适用场合：城市核心区、繁华地区， 负荷密度发展到相对较高水平的区 域。
配电自动化终端FTU的接线
电源故障排除技巧：检 查电源线路是否接触良 好，电源开关是否正常， 电源模块是否损坏等。
遥测遥信故障排除技巧： 控制输出故障排除技巧： 实例分享：例如，某配
检查传感器是否损坏， 检查控制输出模块是否 电自动化终端FTU出现
信号线路是否受到干扰， 正常工作，控制线路是 通讯故障，经过检查发
遥测遥信模块是否正常 否接触良好，执行机构 现通讯线路正常，但通
配电自动化终端FTU的接线
目录
• 配电自动化终端FTU概述 • FTU接线基本原理 • 典型接线方案介绍 • 实际操作步骤与注意事项 • 故障诊断与排除方法 • 现场应用案例展示 • 总结回顾与展望未来
01
配电自动化终端FTU概 述
FTU定义与功能
FTU（Feeder Terminal Unit）即馈线终端设备，是配电自动化系统中的一种重要 设备。
02
准备必要的接线工具，如螺丝刀、剥线钳、压线钳等，以及符
合要求的导线、绝缘套管等材料。
确认电源已断开
03
在进行接线操作前，必须确认电源已断开，以确保操作安全。
具体操作步骤演示
剥开导线绝缘层 使用剥线钳剥开导线绝缘层，露出适 当长度的导线芯。
连接导线与FTU端子
将导线芯插入FTU对应的接线端子中， 确保导线与端子紧密连接。
绿色环保趋势
在能源转型和环保政策的推动下，配电网将更加注重绿色环保， FTU作为配电网的重要组成部分，也将朝着更加环保的方向发展。
标准化与模块化设计
为了提高生产效率和降低成本，未来FTU的设计将更加注重标准化和 模块化，使得生产和维护更加便捷。
THANK YOU
致的电源异常。
由于传感器、信号线路、 遥测遥信模块等因素导 致的遥测遥信数据异常。
电力工程基础课件——电气主接线
有汇流母线-单母线接线
优点：简单清晰、设备少、投资小、运行操作方便， 且有利于扩建 。
缺点是：可靠性和灵活性较差 。 应用： 6～10kV配电装置的出线回路数不超过5回； 35～63kV配电装置的出线回路数不超过3回； 110～220kV配电装置的出线回路数不超过2回。 改进： 单母线分段接线 单母线带旁路接线
间隙击穿。
58
屋内配电装置安全净距
59
屋外配电装置安全净距
60
屋内配电装置安全净距
屋内配电装置的布置应注意：
1、同一回路的电器和导体应布置在一 个间隔内；2、尽量将电源进线布置在 每段的中部；3、较重设备布置在下层； 4、充分利用间隔空间；5、布置对称， 便于操作；6、易于扩建；7、要有必要 的操作通道、维护通道防爆通道；
40
三、配电网的接线方式— 放射式接线
41
三、配电网的接线方式— 树干式接线
42
第五节 低压配电网接线方式
43
一、低压放射式接线
44
一、低压树干接线
45
一、低压混合式接线
46
一、低压链式接线
47
一、低压链式接线
48
第六节 工厂供电系统的主接线
49
工厂供电系统结构图
50
10kV变电所电气主接线典型方案 -路外供电源
37
一、架空线路的结构
优点： 设备简单，建设低；露置在空气中， 易于检修与维护；利用空气绝缘，建 造较为容易。 缺点： 容易遭受雷击和风雨冰雪等自然灾害 的侵袭；需要大片土地作为出线走廊 ；对交通、建筑、市容和人身安全有 影响。
38
二、电缆线路的结构
39
二、电缆线路的结构
优点： 占地少；整齐美观；受气候条件和周围 环境的影响小；传输性能稳定，故障少， 供电可靠性高；维护工作量少。 缺点：电缆线路的投资大；线路不易变 动；寻测故障点难，检修费用大；电缆 终端的制作工艺要求复杂。
配电辐射结构
配电辐射结构
配电辐射结构是配电网中的一种接线方式，其特点是从电源点出发，呈放射状向周围负荷供电，类似于树枝状的结构。
根据电源的不同，配电辐射结构可以分为单电源辐射结构和多电源辐射结构。
单电源辐射结构是指从一个电源点出发，通过一系列的开关设备和线路，向周围的负荷供电。
这种结构的优点是接线简单、投资少、运行维护方便，适用于负荷密度较小、对供电可靠性要求不高的地区。
然而，当电源或线路发生故障时，停电范围较大，供电可靠性较差。
多电源辐射结构是指从多个电源点出发，通过开关设备和线路向周围的负荷供电。
这种结构可以提高供电可靠性，因为在某个电源或线路发生故障时，其他电源或线路可以继续供电。
同时，多电源辐射结构还可以优化电网的运行方式，提高电网的经济性。
总的来说，配电辐射结构是一种简单、经济、实用的接线方式，适用于负荷密度较小、对供电可靠性要求不高的地区。
然而，随着经济的发展和人民生活水平的提高，对供电可靠性的要求也越来越高，因此在实际应用中需要根据具体情况选择合适的接线方式。
