保定市永和钢结构工程有限公司升降横移类立体停车设备使用说明书单位：保定市永和钢结构工程有限公司地址：保定市新市区富昌路119号目录一、文字说明部分1、产品概述2、主要用途3、适用范围及工作条件4、产品规格型号5、产品外形结构6、传动结构与工作原理7、安装及调试8、安全操作规程9、检查、维护、保养及故障排除方法10、维修11、主要易损件12、电气设计说明二、表格资料部分表1—表8三、图示部分1、设备总装图2、电气原理图一、文字说明部分1、产品概述及特点升降横移类机械式停车设备是由我公司研制开发的一种新型的立体停车设备。
其主要结构特点如下：⑴整体钢结构采用H型钢设计、制作、加工、安装方便快捷，强度稳定性满足要求；⑵动力提升横移机可实现产品标准化、系列化、安全系数高、故障率低；⑶采用独特的平衡链条结构，设备在载重运行过程中，运行平稳，可靠；⑷安全科学的电气设计及自锁功能，保证运行和限位控制的可靠性；⑸PLC自动控制系统，控制合理，故障率低；⑹合理的传动方式，使动力装置的功率减少1/2，效率提高200%；⑺出入车时间短，运用于车辆出入较集中的场所。
该设备每一单元结构包括：①设备基础；②钢结构框架（包括：底梁、横梁、纵梁）；③动力装置及传动结构；④安全防坠落装置；⑤轿厢总成；⑥电气控制系统。
2、主要用途升降横移类机械式停车设备充分利用地上空间，停车率提高300%。
因其出入车速度快，特别适用于宾馆、饭店、商场、小区及国家机关等车辆较集中的场所。
3、适用范围及工作条件本产品适用于温度-25℃～+40℃，湿度≤85%，海拔100米以下，无火灾、爆炸危险、腐蚀性介质及无粉尘污染的环境中工作，仅作为停放汽车使用，禁止储藏其他熔化金属、有毒、易爆物品。
适用电源为：三相，50HZ，380V，停放轿车的重量最大为2000kg，最大停车尺寸：5000×1850×1550（长×宽×高）。
立体车位操作方法
立体车位操作方法
立体车位是一种特殊的停车设施，车辆可以垂直停放在上下多层的货架上。
以下是立体车位的一般操作方法：
1. 驶入立体车库：驾驶车辆缓慢进入立体车库门口，按照指示停车，将车辆处于垂直停放的位置。
注意避开其他已停放车辆。
2. 关闭车门：在停车之前，确保车门关闭，并拉起手刹。
3. 操作设备：根据立体车位设备的操作方法，使用相应的按钮、遥控器或者钥匙来操作立体车库的货架。
一般来说，操作设备可分为手动和自动两种类型。
- 手动操作：根据指示，使用插销或者其他装置将车辆固定在货架上，避免车辆晃动。
- 自动操作：通过按下按钮或者使用遥控器，启动立体车位的自动控制系统。
车库会自动将车辆平稳地升起或者降落到指定的位置。
4. 完成停车：根据设备的操作指示，将车辆停放在指定的货架上或者从货架上驶离。
确保停车时没有碰到其他车辆或者货架。
5. 离开车库：当车辆停放或者驶离后，根据指示操作设备，使立体车库的门打
开，从停车场出口离开。
请注意，具体的操作方法可能因立体车位设备的不同而有所差异，请遵循相关的操作说明和安全规定。
此外，为了确保安全，建议在操作立体车位时保持警觉，并遵守交通规则。
简易垂直升降式立体车库说明书
目录摘要 (Ⅲ)Abstract (Ⅳ)第一章绪论 (1)1.1 课题的背景和意义 (1)1.2 国内外研究发展现状 (4)1.2.1 国外研究现状 (4)1.2.2 国内研究现状 (5)1.3立体车库概述 (6)1.3.1立体车库类型 (7)1.4立体车库发展趋势 (8)1.5 本文的主要研究目标和研究内容 (9)1.5.1研究目标 (9)1.5.2研究内容： (10)第二章简易垂直升降式立体车库机械部分设计 (11)2.1 垂直升降式立体车库的工作原理 (11)2.2 垂直升降式立体车库的主要组成部分 (11)2.3主要钢材选型 (12)2.4载车板设计 (13)2.5传动系统设计 (14)2.5.1电机功率计算及选型 (15)2.5.2钢丝绳选型 (16)2.5.3卷筒的计算 (18)2.5.4滑轮的设计 (19)2.5.5提升传动轴的计算 (20)2．5.6联轴器的选型 (21)2.5.7轴承的选型 (21)2.6立体车库钢结构设计 (21)2.6.1焊缝连接要求 (21)2.6.2螺栓连接要求 (22)2.7立体车库钢结构分析校核 (23)第三章简易垂直升降式存取机构的安全保护措施的考虑 (28)3.1概述 (28)3.2安全装置 (28)3.2.1防坠装置 (28)3.2.2减震装置 (29)3.2.3立体停车库紧急停车、误操作报警 (29)第四章．结论 (30)4.1 结论 (30)参考文献 (31)致谢 (33)简易垂直升降式立体车库车辆存取机构设计摘要立体车库是专门实现各种车辆的自动停放及科学寄存的仓储设施。
随着城市汽车保有量的不断增加，停车难问题己经成为大中型城市的一个普遍现象。
机械式立体车库可充分利用上地资源，发挥空间优势，最大限度地停放车辆，成为解决城市静态交通问题的重要途径。
本课题以较为简单的垂直升降式立体车库为研究对象，综合考虑立体车库制造成本和运行效率的双重因素。
本文在对国内外车库现状及发展趋势做了充分认知的基础上，结合当时我的知识和能力，选择简易单个体车库结构为研究模型。
简易升降类立体车库的形式种类及参数
简易升降类车库说明1、特点简易升降类机械式停车设备是借助升降机构或载车板的俯仰（摆动）实现存取车的停车设备。
该类设备一般为准无人方式，即人将车开到载车板后离开，然后移动汽车的方式。
结构简单，操作容易。
2、适用范围地上室外广场、地下室、小别墅住宅3、布置方式简易升降类机械式停车设备按其具体构造或配置关系划分，有垂直升降半地下两层、垂直升降半地下三层、垂直升降地上两层、俯仰（摆动）地上两层等。
4、技术要求4.1 出入口及构造4.1.1 出入口的高度。
机械式停车设备的出入口高度不宜小于1800mm。
4.1.2 通道。
停车设备内部人的通道高度不宜小于1800mm。
底坑简易升降两层汽车库1、主要技术参数容车数量2N N为横向跨数升降速度 2.5m/min 升降电机功率 3.7KW电源三相/380V/50Hz 2、主要尺寸参数型号停车位尺寸适停车辆规格中型轿车L W 车长*车宽*车高 mm重量（kg）5000 2400一层：5000*1850*15501700底坑车位：4700*1800*14501500 底坑简易升降三层汽车库1、主要技术参数容车数量3N N为横向排数升降速度 2.5m/min 升降电机功率 3.7KW电源三相/380V/50Hz 2、主要尺寸参数型号停车位尺寸适停车辆规格中型轿车L W 车长*车宽*车高 mm重量（kg）5000 2400一层：5000*1850*15501700底坑车位：4700*1800*14501500液压式简易升降车库1、适停车辆规格参数型式中型车小型车全长（mm）5050 4700全宽（mm）1850 1700含后视镜宽（mm）1950 1800全高（mm）1550 1450全重（kg）2000注：1）下层车位可直接进出车辆，上层车位存取车时，下层汽车开走，上层车位通过俯仰机构或升降机构将车位载车板降到地面后，汽车存入或取出。
2）容车车辆长*高为4700*1450时，方满足最小H及J要求。
简易升降类机械式停车设备安全操作手册范本
1、设备工作过程1.1 上层停车位1.1.1 存车：如图1—11.1.1.1 车辆到位准备，管理人员进行操作，将上层停车台移动至地面位置；1.1.1.2 司机将车辆开上上层停车台，此时可以下车离开；1.1.1.3 管理人员进行操作，上层停车台自动移动至停车位置。
图1—1 1.1.2 取车1.1.2.1 管理人员操作上层停车台移动至地面：1.1.2.2 司机上车将车取走；1.1.2.3 管理人员将上层停车台复位。
1.2 下层停车位存取车等同于自然停车位。
如图1—2图1—22、使用与操作2.1 产品控制系统本产品控制系统是以有专人负责管理的停车场而设计，方便车场管理员操作。
2.1.1控制箱面板示意图（图2—1）图2—11、钥匙开关2、启动按钮3、停止按钮4、急停按钮5、上升按钮6、下降按钮7、蜂鸣器8、工作指示灯2.1.2本产品实行单台设备独立遥控器，操作方便简单，不易混淆，单台控制式遥控器示意图（图2—2）图2—21、下降按钮2、停止按钮3、上升按钮2.2 设备操作步骤2.2.1 设备启动前检查2.2.1.1 检查周围环境，设备运动的区域内不能有车辆、人员及障碍物。
2.2.2 启动设备手动启动控制箱面板上的电源启动按钮，此时控制箱面板工作指示绿灯亮。
2.2.2.1 选择设备相应的遥控器，按遥控器下降键 电箱对应操作下降按钮)，设备开始下降，台板灯、警示灯开始闪烁，蜂鸣器发声。
碍物等，应阻止或按停止键 (电箱对应操作急停按钮)，停止设备运动。
2.2.2.2 当停车板降到地面，设备运动停止。
A.存车，将车驶上停车板，停车板的梯形斜坡会使车辆自动校正停车，拉紧手刹，关闭发动机，关好车门，人员离开停车设备范围，操作人员确123认停车设备周围无障碍物，按遥控器上升键(电箱对应操作上升按钮)，设备自动将车辆上升到上层停车位。
B.取车，司机将车辆驶离停车板，车辆完全离开台板后，操作人员确认停车设备周围无障碍物，按遥控器上升键(电箱对应操作上升按钮)，设备自动上升到上层位置。

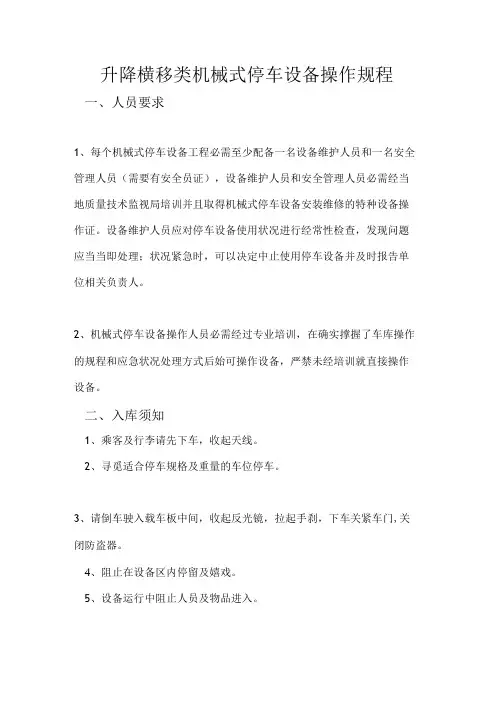

升降横移类机械式停车设备操作规程
升降横移类机械式停车设备操作规程一、人员要求1、每个机械式停车设备工程必需至少配备一名设备维护人员和一名安全管理人员（需要有安全员证），设备维护人员和安全管理人员必需经当地质量技术监视局培训并且取得机械式停车设备安装维修的特种设备操作证。
设备维护人员应对停车设备使用状况进行经常性检查，发现问题应当当即处理；状况紧急时，可以决定中止使用停车设备并及时报告单位相关负责人。
2、机械式停车设备操作人员必需经过专业培训，在确实撑握了车库操作的规程和应急状况处理方式后始可操作设备，严禁未经培训就直接操作设备。
二、入库须知1、乘客及行李请先下车，收起天线。
2、寻觅适合停车规格及重量的车位停车。
3、请倒车驶入载车板中间，收起反光镜，拉起手刹，下车关紧车门,关闭防盗器。
4、阻止在设备区内停留及嬉戏。
5、设备运行中阻止人员及物品进入。
6、停车设备只允许停放适停的汽车；停车设备阻止载人或载其他物件。
三、操作规程1、必需在目视确认安全的状况下，始可操作设备；设备运行过程中,操作人员不可远离或离开设备，必需目视车库的整个运行过程，以确保安全。
2、当出现紧急状况时，应当即按下操作盒旁边的红色紧急停车按钮或用手挡一下前面的人车误入光电开关，则设备会当即中止。
故障未解除前，不可再次操作设备。
3、按键存车：输入欲存载车板的编号后点击“确认”键，载车板升降至地面后，车辆倒车驶入载车板中间，拉紧手刹，关闭防盗报警器,车主离开停车区。
4、按键取车：输入欲取载车板的编号后点击“确认”键，载车板升降至地面后，车主进入载车板，将车辆驶出车库。
5、刷卡存取车：刷欲存取车对应载车板编号的ID卡（IC卡），液晶屏闪烁显示欲存取车的编号后按“确认”键，系统当即运行存取车命令6、复位操作：载车板升降至地面后，司机可进行存取车操作，司机或车辆出库后，操作员点击”复位“按键，系统执行复位命令。
7、报警器鸣响：确认安全后按“清除”键关闭报警。
紧急状况请按红色急停开关，中止设备运行。
汽车专用升降机使用操作说明书
真诚感谢使用我公司的机械式停车设备产品，本设备属于汽车专用升降机类机械式停车设备。
为确保您安全和正确使用本设备，特编写此操作使用说明书。
本操作使用说明书详细阐述了汽车专用升降机类机械式停车设备的正确使用方法及注意事项。
不正确的使用不仅会造成设备的不正常运行，还有可能降低产品的寿命或者发生故障，甚至造成严重的后果。
使用本停车设备之前请务必认真阅读此书，充分理解并掌握本设备的操作方法和使用方法。
请务必遵守以下事项：此操作使用说明书阅读后请妥善保管。
安全使用 (3)安全铭牌 (13)设备的运行 (14)停车前确认 (15)可容车尺寸 (16)操作盘名称和用途 (17)紧急停止的方法 (20)机动车入库操作流程 (21)机动车入库的方法 (22)车板上停放机动车 (24)机动车出库操作流程 (26)紧急情况的注意事项 (27)遇到恶劣天气、天灾时需要注意的事项 (29)安全使用操作失误是造成事故与故障发生的主要原因。
在使用之前必须拿到使用说明书、并且要仔细阅读说明书的内容，严格按照指定的使用指导去操作实施。
此使用说明书是针对设备的所有者、管理者、使用者的使用操作说明书。
⏹所有者、管理者从厂家、物业公司接受使用指导、拿到使用说明书。
再针对使用者进行操作指导。
⏹使用者操作方法从所有者、管理者处接受专业的操作指导并拿到操作说明书。
必须仔细阅读操作说明书、理解后方可进行操作。
除了所有者、管理者及接受过专业指导操作过的使用者以外的其他人员，绝对禁止操作。
安全注意（必须遵守）无视所显示的内容错误操作将产生危险程度如下:不遵守“危险”事项，会引发极度危险的状况、可能造成死亡及重伤、以及重大的损失。
不遵守“警告”事项，会引发危险的状况、可能造成死亡及重伤，以及重大的损失。
不遵守“注意”事项，会引发危险的状况、可能造成中度伤害或轻伤以及受损。
以上内容务必理解。
为了能安全地使用设备，务必理解以上内容。
⏹有人时不可操作人在设备里面时绝对不可操作。
升降横移式立体车库设备使用说明书.doc
升降横移类立体停车设备使用说明书单位：保定市永和钢结构工程有限公司地址：保定市新市区富昌路119 号目录一、文字说明部分1、产品概述2、主要用途3、适用范围及工作条件4、产品规格型号5、产品外形结构6、传动结构与工作原理7、安装及调试8、安全操作规程9、检查、维护、保养及故障排除方法10、维修11、主要易损件12、电气设计说明二、表格资料部分表 1—表 8三、图示部分1、设备总装图2、电气原理图一、文字说明部分1、产品概述及特点升降横移类机械式停车设备是由我公司研制开发的一种新型的立体停车设备。
其主要结构特点如下：⑴整体钢结构采用H型钢设计、制作、加工、安装方便快捷，强度稳定性满足要求；⑵ 动力提升横移机可实现产品标准化、系列化、安全系数高、故障率低；⑶ 采用独特的平衡链条结构，设备在载重运行过程中，运行平稳，可靠；⑷ 安全科学的电气设计及自锁功能，保证运行和限位控制的可靠性；⑸ PLC自动控制系统，控制合理，故障率低；⑹合理的传动方式，使动力装置的功率减少1/2 ，效率提高 200%；⑺ 出入车时间短，运用于车辆出入较集中的场所。
该设备每一单元结构包括：①设备基础；②钢结构框架（包括：底梁、横梁、纵梁）；③动力装置及传动结构；④安全防坠落装置；⑤轿厢总成；⑥电气控制系统。
2、主要用途升降横移类机械式停车设备充分利用地上空间，停车率提高300%。
因其出入车速度快，特别适用于宾馆、饭店、商场、小区及国家机关等车辆较集中的场所。
3、适用范围及工作条件本产品适用于温度 -25 ℃～ +40℃，湿度≤ 85%，海拔 100 米以下，无火灾、爆炸危险、腐蚀性介质及无粉尘污染的环境中工作，仅作为停放汽车使用，禁止储藏其他熔化金属、有毒、易爆物品。
适用电源为：三相，50HZ，380V，停放轿车的重量最大为2000kg，最大停车尺寸： 5000×1850×1550（长×宽×高）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地上一层地下三层直接升降类立体停车设备
使用说明书
单位：北京鑫华源机械制造有限责任公司
地址：北京市门头沟区门头沟路47号
目录
一、文字说明部分
1、产品概述
2、主要用途
3、适用范围及工作条件
4、产品规格型号
5、产品外形结构
6、传动结构与工作原理
7、安装及调试
8、安全操作规程
9、检查、维护、保养及故障排除方法
10、维修
11、主要易损件
12、电气设计说明
二、表格资料部分表1—表8
三、图示部分
1、设备总装图
2、电气原理图
一、文字说明部分
1、产品概述及特点
地上一层地下三层直接升降类机械式停车设备是由我公司研制开发的一种新型的立体停车设备。
其主要结构特点如下：
⑴整体钢结构采用H型钢设计、制作、加工、安装方便快捷，强度稳定性满
足要求；
⑵动力提升机可实现产品标准化、系列化、安全系数高、故障率低；
⑶采用独特的平衡钢丝绳结构，设备在载重运行过程中，运行平稳，可靠；
⑷安全科学的电气设计及自锁功能，保证运行和限位控制的可靠性；
⑸PLC自动控制系统，控制合理，故障率低；
⑹合理的传动方式，使动力装臵的功率减少1/2，效率提高200%；
⑺出入车时间短，运用于车辆出入较集中的场所。
该设备每一单元结构包括：
①设备基础地坑；
②钢结构框架（包括：底梁、横梁、纵梁）；
③动力装臵及传动结构；
④安全防坠落装臵；
⑤轿厢总成；
⑥电气控制系统。
2、主要用途
地上一层地下三层直接升降类机械式停车设备充分利用地下空间，设备
安装在地坑内，在车辆不进出的情况下，地面平整、美观，不影响附近建筑物的采光，停车率提高300%。
因其出入车速度快，特别适用于宾馆、饭店、商场及国家机关等车辆较集中的场所。
3、适用范围及工作条件
本产品适用于温度-25℃～+40℃，湿度≤85%，海拔100米以下，无火灾、爆炸危险、腐蚀性介质及无粉尘污染的环境中工作，仅作为提升停放汽车使用，禁止提升其他熔化金属、有毒、易爆物品。
适用电源为：三相，50HZ，380V，停放轿车的重量最大为2000kg，最大停车尺寸：5000×1850×1550（长×宽×高）。
4、产品规格型号
4．1产品规格型号表述如下：
4．2产品技术参数与外形安装尺寸
5、传动结构及工作原理
5．1 传动结构由动力装臵、滑轮组、平衡钢丝绳、导向机构、电气装臵等五部分组成。
5．2 工作原理：动力装臵接受到指令后，启动电机，开始运转，通过PLC控制系统的调节，提升钢丝绳通过两组动滑轮将轿厢沿导向机构提升，轿厢通过平衡钢丝绳结构，使在运动过程中保持左右平衡，调整两条钢丝绳的长度使轿厢前后平衡。
5．3 电气装臵由控制柜、控制开关、限位器、PLC及联接线等组成。
6、安装与调试
6．1 基础地坑的施工
按照设备安装的要求，做好地坑基础的施工，按照土建项目的质量要求进行地坑的质量验收。
