高中物理稳恒电流试题经典及解析

高中物理稳恒电流试题经典及解析一、稳恒电流专项训练1．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质．（1）一段横截面积为S 、长为l 的直导线，单位体积内有n 个自由电子，电子电荷量为e ．该导线通有电流时，假设自由电子定向移动的速率均为v ．（a ）求导线中的电流I ；（b ）将该导线放在匀强磁场中，电流方向垂直于磁感应强度B ，导线所受安培力大小为F 安，导线内自由电子所受洛伦兹力大小的总和为F ，推导F 安=F ．（2）正方体密闭容器中有大量运动粒子，每个粒子质量为m ，单位体积内粒子数量n 为恒量．为简化问题，我们假定：粒子大小可以忽略；其速率均为v ，且与器壁各面碰撞的机会均等；与器壁碰撞前后瞬间，粒子速度方向都与器壁垂直，且速率不变．利用所学力学知识，导出器壁单位面积所受粒子压力F 与m 、n 和v 的关系．（注意：解题过程中需要用到、但题目没有给出的物理量，要在解题时做必要的说明）【答案】（1）I nvSe =证明见答案（2）213F P nm S υ== 【解析】（1）（a ）电流Q I t=，又因为[()]Q ne v St =，代入则I nvSe = （b ）F 安=BIL ，I nvSe =，代入则：F 安=BnvSeL ；因为总的自由电子个数N=nSL ，每个自由电子受到洛伦兹力大小f=Bve ，所以F=Nf =BnvSeL=F 安，即F 安=F ．（2）气体压强公式的推导：设分子质量为m ，平均速率为v ，单位体积的分子数为n ；建立图示柱体模型，设柱体底面积为S ，长为l ，则l t υ=柱体体积V Sl =柱体内分子总数N nV =总因分子向各个方向运动的几率相等，所以在t 时间内与柱体底面碰撞的分子总数为’16N N 总总＝设碰前速度方向垂直柱体底面且碰撞是弹性的，则分子碰撞器壁前后，总动量的变化量为2p m N υ∆=，总依据动量定理有Ft p =∆又压力Ft p =∆ 由以上各式得单位面积上的压力2013F F nm S υ== 【点评】本题的第1题中两问都曾出现在课本中，例如分别出现在人教版选修3-1.P42，选修3-1P .42，这两个在上新课时如果老师注意到，并带着学生思考推导，那么这题得分是很容易的．第2问需要利用动量守恒知识，并结合热力学统计知识，通过建立模型，然后进行推导，这对学生能力要求较高，为了处理相应问题，通过建模来处理问题．在整个推导过程并不复杂，但对分析容易对结果造成影响的错误是误认为所有分析都朝同一方向运动，而不是热力学统计结果分子向各个运动方向运动概率大致相等，即要取总分子个数的16．【考点定位】电流微观表达式、洛伦兹力推导以及压强的微观推导．2．一电路如图所示，电源电动势E=28v ，内阻r=2Ω，电阻R1=4Ω，R2=8Ω，R3=4Ω，C 为平行板电容器，其电容C=3.0pF ，虚线到两极板距离相等,极板长L=0.20m ，两极板的间距d=1.0×10-2m ．（1）闭合开关S 稳定后，求电容器所带的电荷量为多少?（2）当开关S 闭合后，有一未知的、待研究的带电粒子沿虚线方向以v0=2.0m/s 的初速度射入MN 的电场中，已知该带电粒子刚好从极板的右侧下边缘穿出电场，求该带电粒子的比荷q/m （不计粒子的重力，M 、N 板之间的电场看作匀强电场，g=10m/s 2）【答案】（1）114.810C -⨯ （2）46.2510/C kg -⨯ 【解析】【分析】【详解】（1）闭合开关S 稳定后，电路的电流：12282482E I A A R R r ===++++；电容器两端电压：222816R U U IR V V ===⨯=；电容器带电量： 12112 3.01016 4.810R Q CU C C --==⨯⨯=⨯（2）粒子在电场中做类平抛运动，则：0L v t =21122Uq d t dm=联立解得46.2510/q C kg m-=⨯3．如图所示，水平轨道与半径为r 的半圆弧形轨道平滑连接于S 点，两者均光滑且绝缘，并安装在固定的竖直绝缘平板上．在平板的上下各有一个块相互正对的水平金属板P 、Q ，两板间的距离为D .半圆轨道的最高点T 、最低点S 、及P 、Q 板右侧边缘点在同一竖直线上.装置左侧有一半径为L 的水平金属圆环，圆环平面区域内有竖直向下、磁感应强度大小为B 的匀强磁场，一个根长度略大于L 的金属棒一个端置于圆环上，另一个端与过圆心1O 的竖直转轴连接，转轴带动金属杆逆时针转动(从上往下看)，在圆环边缘和转轴处引出导线分别与P 、Q 连接，图中电阻阻值为R ，不计其它电阻，右侧水平轨道上有一带电量为+q 、质量为12m 的小球1以速度052gr v =，向左运动，与前面静止的、质量也为12m 的不带电小球2发生碰撞，碰后粘合在一起共同向左运动，小球和粘合体均可看作质点，碰撞过程没有电荷损失，设P 、Q 板正对区域间才存在电场.重力加速度为g .(1)计算小球1与小球2碰后粘合体的速度大小v ；(2)若金属杆转动的角速度为ω，计算图中电阻R 消耗的电功率P ；(3)要使两球碰后的粘合体能从半圆轨道的最低点S 做圆周运动到最高点T ，计算金属杆转动的角速度的范围.【答案】(1) 52gr v = (2) 2424B L P Rω= (3) 2mgd qBL ≤ω≤27mgd qBL 【解析】【分析】【详解】(1)两球碰撞过程动量守恒，则0111()222mv m m v =+ 解得52gr v =(2)杆转动的电动势21122BLv BL L BL εωω==⨯= 电阻R 的功率22424B L P R R εω==(3)通过金属杆的转动方向可知：P 、Q 板间的电场方向向上，粘合体受到的电场力方向向上．在半圆轨道最低点的速度恒定，如果金属杆转动角速度过小，粘合体受到的电场力较小，不能达到最高点T ，临界状态是粘合体刚好达到T 点，此时金属杆的角速度ω1为最小，设此时对应的电场强度为E 1，粘合体达到T 点时的速度为v 1．在T 点，由牛顿第二定律得211v mg qE m r-= 从S 到T ，由动能定理得2211112222qE r mg r mv mv ⋅-⋅=- 解得12mg E q= 杆转动的电动势21112BL εω=两板间电场强度11E d ε=联立解得12mgd qBL ω= 如果金属杆转动角速度过大，粘合体受到的电场力较大，粘合体在S 点就可能脱离圆轨道，临界状态是粘合体刚好在S 点不脱落轨道，此时金属杆的角速度ω2为最大，设此时对应的电场强度为E 2．在S 点，由牛顿第二定律得22v qE mg m r-= 杆转动的电动势22212BL εω=两板间电场强度22E d ε=联立解得227mgd qBL ω= 综上所述，要使两球碰后的粘合体能从半圆轨道的最低点S 做圆周运动到最高点T ，金属杆转动的角速度的范围为：227mgd mgd qBL qBL ω≤≤.4．如图所示，固定的水平金属导轨间距L =2 m ．处在磁感应强度B =4×l0-2 T 的竖直向上的匀强磁场中，导体棒MN 垂直导轨放置，并始终处于静止状态．已知电源的电动势E =6 V ，内电阻r =0.5 Ω，电阻R =4.5 Ω，其他电阻忽略不计．闭合开关S ，待电流稳定后，试求：（1）导体棒中的电流；（2）导体棒受到的安培力的大小和方向．【答案】（1）1.2 A；（2）0.096 N，方向沿导轨水平向左【解析】【分析】【详解】(1)由闭合电路欧姆定律可得：I=64.50.5EAR r=++=1.2A(2)安培力的大小为：F=BIL=0.04×1.2×2N=0.096N安培力方向为沿导轨水平向左5．如图所示，已知R3＝3Ω，理想电压表读数为3v，理想电流表读数为2A，某时刻由于电路中R3发生断路，电流表的读数2．5A，R1上的电压为5v，求：（1）R1大小、R3发生断路前R2上的电压、及R2阻值各是多少？（R3发生断路时R2上没有电流）（2）电源电动势E和内电阻r各是多少？【答案】（1）1V 1Ω（2）10 V ；2Ω【解析】试题分析：（1）R3断开时电表读数分别变为5v和2．5A 可知R1=2欧R3断开前R1上电压U1=R1I=4VU1= U2 + U3所以 U2=1VU2：U3 = R2：R3 =1:3R2=1Ω（2）R3断开前总电流I1=3AE = U1 + I1rR3断开后总电流I2=2．5AE = U 2 + I 2r联解方程E= 10 V r=2Ω考点：闭合电路的欧姆定律【名师点睛】6．如图所示，竖直放置的两根足够长的光滑金属导轨相距为L ，导轨的两端分别与电源（串有一滑动变阻器 R ）、定值电阻、电容器（原来不带电）和开关K 相连．整个空间充满了垂直于导轨平面向外的匀强磁场，其磁感应强度的大小为B ．一质量为m ，电阻不计的金属棒 ab 横跨在导轨上．已知电源电动势为E ，内阻为r ，电容器的电容为C ，定值电阻的阻值为R0，不计导轨的电阻．（1）当K 接1时，金属棒 ab 在磁场中恰好保持静止，则滑动变阻器接入电路的阻值 R 为多大？（2）当 K 接 2 后，金属棒 ab 从静止开始下落，下落距离 s 时达到稳定速度，则此稳定速度的大小为多大？下落 s 的过程中所需的时间为多少？（3） ab 达到稳定速度后，将开关 K 突然接到3，试通过推导，说明 ab 作何种性质的运动？求 ab 再下落距离 s 时，电容器储存的电能是多少？（设电容器不漏电，此时电容器没有被击穿）【答案】（1）EBL r mg -（2）44220220B L s m gR mgR B L +（3）匀加速直线运动 2222mgsCB L m cB L + 【解析】【详解】（1）金属棒ab 在磁场中恰好保持静止，由BIL=mgE I R r=+ 得 EBL R r mg=- （2）由 220B L v mg R = 得 022mgR v B L =由动量定理，得mgt BILt mv -= 其中0BLs qIt R ==得44220220B L s m gR t mgR B L += （3）K 接3后的充电电流q C U CBL v v I CBL CBLa t t t t ∆∆∆∆=====∆∆∆∆ mg-BIL=ma得22mg a m CB L =+=常数所以ab 棒的运动性质是“匀加速直线运动”，电流是恒定的．v 22-v 2=2as根据能量转化与守恒得 22211()22E mgs mv mv ∆=-- 解得：2222mgsCB L E m cB L ∆=+ 【点睛】本题是电磁感应与电路、力学知识的综合，关键要会推导加速度的表达式，通过分析棒的受力情况，确定其运动情况．7．如图所示电路中，R 1=6 Ω，R 2=12 Ω，R 3=3 Ω，C =30 μF ，当开关S 断开，电路稳定时，电源总功率为4 W ，当开关S 闭合，电路稳定时，电源总功率为8 W ，求：(1)电源的电动势E 和内电阻r ；(2)在S 断开和闭合时，电容器所带的电荷量各是多少？【答案】（1）8V ,1Ω （2）1.8×10﹣4C ,0 C【解析】【详解】（1）S 断开时有：E=I 1（R 2+R 3）+I 1r…①P 1=EI 1…②S 闭合时有：E=I 2（R 3+1212R R R R +）+I 2r…③ P 2=EI 2…④由①②③④可得：E=8V ；I 1=0.5A ；r=1Ω；I 2=1A（3）S 断开时有：U=I 1R 2得：Q 1=CU=30×10-6×0.5×12C=1.8×10-4CS 闭合，电容器两端的电势差为零，则有：Q 2=08．如图所示，两条平行的金属导轨相距L =lm ，金属导轨的倾斜部分与水平方向的夹角为37°，整个装置处在竖直向下的匀强磁场中．金属棒MN 和PQ 的质量均为m =0.2kg ，电阻分别为R MN =1Ω和R PQ =2Ω．MN 置于水平导轨上，与水平导轨间的动摩擦因数μ=0.5，PQ 置于光滑的倾斜导轨上，两根金属棒均与导轨垂直且接触良好．从t =0时刻起，MN 棒在水平外力F 1的作用下由静止开始以a =1m /s 2的加速度向右做匀加速直线运动，PQ 则在平行于斜面方向的力F 2作用下保持静止状态．t =3s 时，PQ 棒消耗的电功率为8W ，不计导轨的电阻，水平导轨足够长，MN 始终在水平导轨上运动．求：（1）磁感应强度B 的大小；（2）t =0～3s 时间内通过MN 棒的电荷量；（3）求t =6s 时F 2的大小和方向；（4）若改变F 1的作用规律，使MN 棒的运动速度v 与位移s 满足关系：v =0.4s ，PQ 棒仍然静止在倾斜轨道上．求MN 棒从静止开始到s =5m 的过程中，系统产生的焦耳热．【答案】（1）B = 2T ；（2）q = 3C ；（3）F 2=-5.2N （负号说明力的方向沿斜面向下）（4）203Q J 【解析】【分析】t =3s 时，PQ 棒消耗的电功率为8W ，由功率公式P =I 2R 可求出电路中电流，由闭合电路欧姆定律求出感应电动势．已知MN 棒做匀加速直线运动，由速度时间公式求出t =3s 时的速度，即可由公式E =BLv 求出磁感应强度B ；根据速度公式v =at 、感应电动势公式E =BLv 、闭合电路欧姆定律和安培力公式F =BIL 结合，可求出PQ 棒所受的安培力大小，再由平衡条件求解F 2的大小和方向；改变F 1的作用规律时，MN 棒做变加速直线运动，因为速度v 与位移x 成正比，所以电流I 、安培力也与位移x 成正比，可根据安培力的平均值求出安培力做功，系统产生的热量等于克服安培力，即可得解．【详解】（1）当t =3s 时，设MN 的速度为v 1，则v 1=at =3m/s感应电动势为：E 1=BL v 1根据欧姆定律有：E 1=I (R MN + R PQ )根据P =I 2 R PQ代入数据解得：B =2T(2)当t ＝6 s 时，设MN 的速度为v 2，则速度为：v 2＝at ＝6 m/s感应电动势为：E 2＝BLv 2＝12 V根据闭合电路欧姆定律：224MNPQE I A R R ==+ 安培力为：F 安＝BI 2L ＝8 N规定沿斜面向上为正方向，对PQ 进行受力分析可得：F 2＋F 安cos 37°＝mg sin 37°代入数据得：F 2＝－5.2 N(负号说明力的方向沿斜面向下)(3)MN 棒做变加速直线运动，当x ＝5 m 时，v ＝0.4x ＝0.4×5 m/s ＝2 m/s因为速度v 与位移x 成正比，所以电流I 、安培力也与位移x 成正比，安培力做功：12023MN PQ BLv W BL x J R R =-⋅⋅=-+安【点睛】本题是双杆类型，分别研究它们的情况是解答的基础，运用力学和电路．关键要抓住安培力与位移是线性关系，安培力的平均值等于初末时刻的平均值，从而可求出安培力做功．9．为了检查双线电缆CE 、FD 中的一根导线由于绝缘皮损坏而通地的某处，可以使用如图所示电路。

人教版高中物理选修3-1第二章恒定电流测试含答案

绝密★启用前人教版高中物理选修3-1第二章恒定电流测试本试卷共100分，考试时间120分钟。

一、单选题(共10小题,每小题4.0分,共40分)1.如图所示是某居住小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B接监控装置．则()A．当有人通过而遮蔽光线时，A、B之间电压升高B．当有人通过而遮蔽光线时，A、B之间电压降低C．当仅增大R1的阻值时，可增大A、B之间的电压D．当仅减小R2的阻值时，可增大A、B之间的电压2.一个用半导体材料制成的电阻器D，其电流I随它两端的电压U变化的关系图象如图(a)所示，将它与两个标准电阻R1、R2并联后接在电压恒为U的电源上，如图(b)所示，三个用电器消耗的电功率均为P.现将它们连接成如图(c)所示的电路，仍然接在该电源的两端，设电阻器D和电阻R1、R2消耗的电功率分别为P D、P1、P2，它们之间的大小关系为()A．P1＝4P2B．P D＝C．P1<4P2D．P D>P23.某同学用电压表、电流表测量一节干电池的电动势和内阻，采用的电路图如图所示，实验操作正确，他记录了七组(U，I)数据，关于数据的处理，下列操作正确的是()A．电压表的读数U的平均值等于电动势EB．任意取两组数据，代入方程E＝U1＋I1r，求出E、rC．画出U－I图象，由图象求E、rD．以上说法都正确4.如图所示，已知微安表G的电阻为R g＝10 Ω，满偏电流I g＝100 μA，现将其改装，使它最大能测量0.15 mA的电流，则下列四种方案中可行的是()A．B．C．D．5.某同学做三种导电元件的导电性能实验，他根据所测量数据分别绘制了三种元件的I－U图象，如图所示，则下述判断正确的是()A．只有乙图正确B．甲、丙图的曲线肯定是偶然误差太大C．甲、丙不遵从欧姆定律，肯定不可能正确D．甲、乙、丙三个图都可能正确，并不一定有较大误差6.如图所示的电路常称分压电路，当a、b间的电压为U时，利用它可以在c、d端获得0至U之间的任意电压．当滑动变阻器的滑片P移至中点时，则Ucd等于()A．UB．UC．UD． 07.如图所示，是两只定值电阻R1、R2的I﹣U图象．有关R1、R2的大小，及它们串联或并联后的I ﹣U图象所在区域，下列判断正确的是（）A．R1＞R2，并联后在区域ⅢB．R1＞R2，并联后在区域ⅡC．R1＜R2，串联后在区域ⅢD．R1＜R2，串联后在区域Ⅰ8.如图所示，两个定值电阻R1＝4R、R2＝2R串联后接在输出电压U稳定于10 V的理想直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为6 V．如果把此电压表接在R2两端，则电压表示数将()A．等于4 VB．等于3 VC．等于5 VD．无法判断9.如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时()A． L1变亮，L2、L3变暗B． L1、L2变亮，L3变暗C． L1、L3变暗，L2变亮D． L1、L3变亮，L2变暗10.下列器件，利用电流的热效应工作的是（）A．验电器B．电热水器C．电容器D．电感器二、多选题(共4小题,每小题5.0分,共20分)11.(多选)下列说法中正确的是()A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小12.(多选)直流电池组的电动势为E，内电阻为r，用它给电阻为R的直流电动机供电，当电动机正常工作时，电动机两端的电压为U，通过电动机的电流是I，下列说法中正确的是()A．电动机输出的机械功率是UIB．电动机电枢上发热功率为I2RC．电源消耗的化学能功率为EID．电源的输出功率为EI－I2r13.（多选）关于电动势，下列说法中正确的是（）A．一个电源的电动势的大小只由电源本身决定B．因电动势的单位和电势差相同，所以电动势实质上就是电势差C．一个电动势为1.5 V的电池接入电路时，若有1 C的电荷量通过电路，就有1.5 J的化学能转变成电能D．电压表接到电源两极时，测得的就是电动势14.(多选)如图所示电路，电源电动势为E，内阻为r.当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为R0，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是()A．电动机的额定电压为IRB．电动机的输出功率为IE－I2RC．电源的输出功率为IE－I2rD．整个电路的热功率为I2(R0＋R＋r)三、计算题(共4小题,每小题10.0分,共40分)15.如图所示电路，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω.(1)如果已知流过电阻R1的电流I1＝3 A，则干路电流多大？(2)如果已知干路电流I＝3 A，流过每个电阻的电流多大？16.在如图所示的电路中，电源电动势E＝3.0 V，内电阻r＝1.0 Ω，电阻R1＝10 Ω，R2＝10 Ω，R3＝30 Ω，R4＝35 Ω，电容器的电容C＝100 μF，电容器原来不带电．求接通开关S后流过R4的总电荷量．17.如图所示，电源电动势为12 V，内电阻为r=1 Ω，R1=1 Ω，R2=6 Ω，电动机线圈电阻为0.5 Ω，若开关闭合后通过电源的电流为3 A，则R1上消耗的电功率为多少？电动机消耗的电功率为多少？18.如图所示，线段A为某电源的U－I图线，线段B为某电阻的U－I图线，以上述电源和电阻组成闭合电路时，求：(1)电源的输出功率P出为多大？(2)电源内部损耗的电功率是多少？(3)电源的效率η为多大？答案解析1.【答案】B【解析】由电路图可知，两电阻串联，监控装置与R2并联．当有人通过而遮蔽光线时，R1阻值变大，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，R2阻值不变时，其两端的电压变小，即A、B间电压降低，故A错误，B正确．当仅增大R1的阻值时，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，A、B间电压减小，故C错误．当仅减小R2的阻值时，电路中的总电阻变小，电路中的电流变大，电源的内阻和R1阻值不变时，路端电压变小，R1两端的电压变大，A、B间电压减小，故D错误．2.【答案】C【解析】从电阻器D的I—U图线可以得出，电阻器的阻值随所加电压的增大而减小，在题图(b)中，三个电阻消耗的功率相等，都为P＝＝＝，说明三个电阻的阻值相等，即R1＝R2＝R D.连接成图(c)所示的电路时，电阻器D两端的电压小于U，电阻器D的阻值R D′>R D，这时电阻器R D两端的电压U D>，电阻R1两端的电压U1<，电阻R2两端的电压U2＝U D>，由电功率计算式综合比较得出，A、B、D错误，C正确．3.【答案】C【解析】选项A，电压表测的是外电路两端的电压，不等于电动势；选项B，测量的偶然误差很大；选项C，画出U－I图象，这七组数据对应的点不一定都在一条直线上，作U－I图象时，舍去误差较大的点，故由图象法求E、r可减小偶然误差，故正确操作应为C.4.【答案】D【解析】把微安表改装成毫安表，应并联一个分流电阻，并联电阻阻值：R＝＝20 Ω由图示可知，A、B、C错误，D正确．5.【答案】D【解析】以上三个图象分别是三种不同元件的I－U图象，甲图的特点是元件的电阻随着电压的增大而减小，所以当电压增大时电流增大的非常快，乙图就是定值电阻的I－U图象；丙图中元件的电阻随着电压的增大而增大，当电压增大时，电流增大的相对缓慢，所以三图都有可能正确．6.【答案】C【解析】由题，滑片P滑至R的中点，变阻器下半部分电阻为，根据欧姆定律得：U cd＝·＝，故C正确．7.【答案】C【解析】根据欧姆定律公式，I-U图象的斜率越小，电阻越大，故R1＜R2；根据串联电路的电阻特点知，R串比每一个串联的分电阻都要大；根据并联电路中电阻的特点可知，R并比每一个并联电路的分电阻都要小；在这4个电阻值中，R串最大，R并最小，所以两电阻并联后在区域Ⅰ，两电阻串联后在区域Ⅲ，故C正确，A、B、D错误.8.【答案】B【解析】电压表与电阻R1并联时，并联电阻为：R并＝①串联电路中电压分配与电阻成正比，故：＝②其中R1＝4R、R2＝2R联立①②解得：R V＝12R；当电压表与电阻R2并联时，并联电阻为：R并′＝＝R串联电路中电压分配与电阻成正比，故：＝解得：U2＝3 V.9.【答案】B【解析】如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时L1、L2变亮，L3变暗，故答案选B。

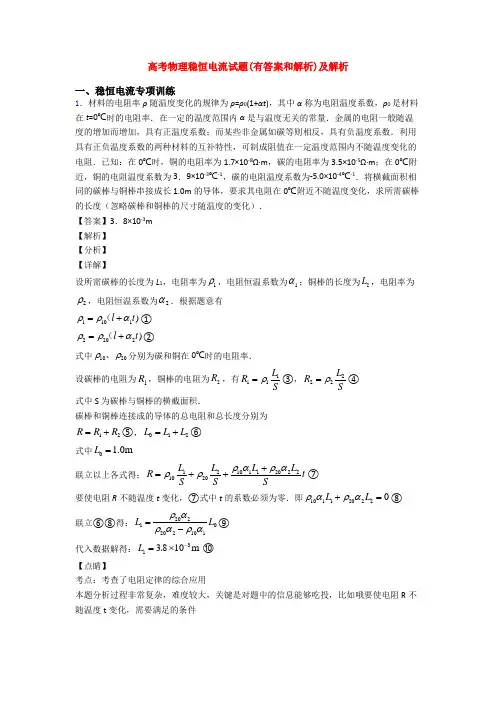

高考物理稳恒电流试题(有答案和解析)及解析

高考物理稳恒电流试题(有答案和解析)及解析一、稳恒电流专项训练1．材料的电阻率ρ随温度变化的规律为ρ=ρ0(1+αt )，其中α称为电阻温度系数，ρ0是材料在t =0℃时的电阻率．在一定的温度范围内α是与温度无关的常量．金属的电阻一般随温度的增加而增加，具有正温度系数；而某些非金属如碳等则相反，具有负温度系数．利用具有正负温度系数的两种材料的互补特性，可制成阻值在一定温度范围内不随温度变化的电阻．已知：在0℃时，铜的电阻率为1.7×10-8Ω·m ，碳的电阻率为3.5×10-5Ω·m ；在0℃附近，铜的电阻温度系数为3．9×10-3℃-1，碳的电阻温度系数为-5.0×10-4℃-1．将横截面积相同的碳棒与铜棒串接成长1.0m 的导体，要求其电阻在0℃附近不随温度变化，求所需碳棒的长度（忽略碳棒和铜棒的尺寸随温度的变化）．【答案】3．8×10-3m【解析】【分析】【详解】设所需碳棒的长度为L 1，电阻率为1ρ，电阻恒温系数为1α；铜棒的长度为2L ，电阻率为2ρ，电阻恒温系数为2α．根据题意有1101)l t ρρα=+（①2202)l t ρρα=+（②式中1020ρρ、分别为碳和铜在0℃时的电阻率．设碳棒的电阻为1R ，铜棒的电阻为2R ，有111L R S ρ=③，222L R Sρ=④ 式中S 为碳棒与铜棒的横截面积．碳棒和铜棒连接成的导体的总电阻和总长度分别为 12R R R =+⑤，012L L L =+⑥式中0 1.0m L = 联立以上各式得：10112022121020L L L L R t S S Sραραρρ+=++⑦ 要使电阻R 不随温度t 变化，⑦式中t 的系数必须为零．即101120220L L ραρα+=⑧ 联立⑥⑧得：20210202101L L ραραρα=-⑨ 代入数据解得：313810m L -=⨯．⑩ 【点睛】考点：考查了电阻定律的综合应用本题分析过程非常复杂，难度较大，关键是对题中的信息能够吃投，比如哦要使电阻R 不随温度t 变化，需要满足的条件2．一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动，线圈匝数100n =，穿过每匝线圈的磁通量ϕ随时间按正弦规律变化，如图所示，发电机内阻 5.0r =Ω，外电路电阻95R =Ω，已知感应电动势的最大值m m E n ω=Φ，其中m Φ为穿过每匝线圈磁通量的最大值，求串联在外电路的交流电流表（内阻不计）的读数。

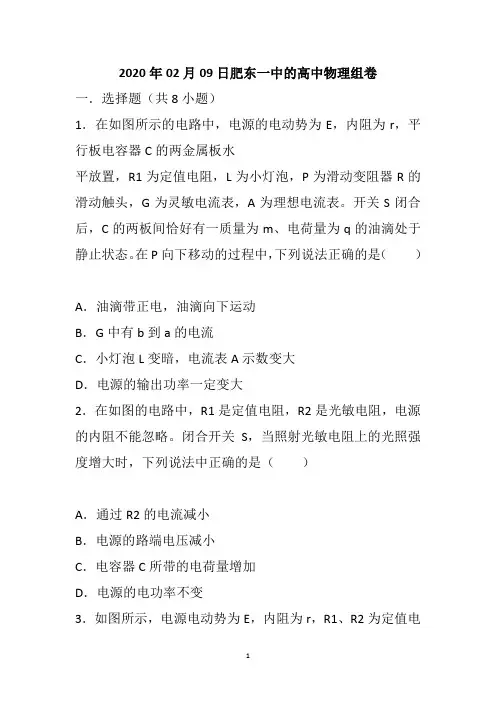

恒定电流练习题

2020年02月09日肥东一中的高中物理组卷一．选择题（共8小题）1．在如图所示的电路中，电源的电动势为E，内阻为r，平行板电容器C的两金属板水平放置，R1为定值电阻，L为小灯泡，P为滑动变阻器R的滑动触头，G为灵敏电流表，A为理想电流表。

开关S闭合后，C的两板间恰好有一质量为m、电荷量为q的油滴处于静止状态。

在P向下移动的过程中，下列说法正确的是（）A．油滴带正电，油滴向下运动B．G中有b到a的电流C．小灯泡L变暗，电流表A示数变大D．电源的输出功率一定变大2．在如图的电路中，R1是定值电阻，R2是光敏电阻，电源的内阻不能忽略。

闭合开关S，当照射光敏电阻上的光照强度增大时，下列说法中正确的是（）A．通过R2的电流减小B．电源的路端电压减小C．电容器C所带的电荷量增加D．电源的电功率不变3．如图所示，电源电动势为E，内阻为r，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当照射光强度增大时，下列说法正确的是（）A．电压表的示数减小B．灯泡L变暗C．R1电流变化量比R3电流变化量小D．R1电压变化量比R2电压变化量大4．在如图所示的电路中，R1、R2、R3和R4皆为定值电阻，R5为可变电阻，电源的电动势为E，内阻为r，设电流表A1的读数为I1，电流表A2的读数为I2，电压表V1的示数为U1，电压表V2的读数为U2，当R5的滑动触点向a端移动过程中，电流表A1的读数变化量大小为△I1，电流表A2的读数变化量大小△I2，电压表V1的读数变化量大小为△U1，电压表V2的读数变化量大小为△U2，则（）A．I1变大，△U1＜△U2，不变B．I1变大、△U1＞△U2，不变C．I1变小，I2变小，变小D．U1变小，U2变小，变大5．如图所示的电路，闭合开关S后，三盏灯均能发光，电源电动势E恒定且内阻r不可忽略。

现将变阻器R的滑片稍向上滑动一些，关于三盏灯亮度变化的情况及电容器带电量判断正确的是（）A．a灯变亮，b灯和c灯变暗，电容器C所带电荷量增多B．a灯和c灯变亮，b灯变暗，电容器C所带电荷量减少C．a灯和c灯变暗，b灯变亮，电容器C所带电荷量减少D．a灯和b灯变暗，c灯变亮，电容器C所带电荷量增多6．如图所示，电源电动势E＝10V，内阻r＝0.2Ω，标有“8V 16W”的灯泡L恰好正常发光，电动机线圈电阻R0＝0.15Ω，则电源的输出功率为（）A．16W B．440W C．80W D．400W7．如图所示，直线a为某电源的U﹣I图线，曲线B为某小灯泡D1的U﹣I图线的一部分，用该电源和小灯泡D1组成闭合电路时，灯泡D1恰好能正常发光，则下列说法中正确的是（）A．此电源的内阻为1.5ΩB．灯泡D1的额定电压为3V，功率为6WC．把灯泡D1换成“3V，20W”的灯泡D2，电源的输出功率将变小D．由于小灯泡B的U﹣I图线是一条曲线，所以灯泡发光过程，欧姆定律不适用8．如图所示，直线a为某电源的路端电压随电流的变化图线，曲线b为小灯泡R两端的电压随电流强度的变化图线，用该电源和该小灯泡R组成的闭合电路，电源的输出功率和电源的内电阻分别是（）A．0.6W，5ΩB．0.6 W，ΩC．0.8 W，5ΩD．0.8W，Ω二．多选题（共4小题）9．如图甲所示电路中的小灯泡通电后其两端电压U随所通过的电流I变化的图线如图乙所示，P为图线上一点，PN为图线的切线，PM为U轴的垂线，PQ为I轴的垂线，下列说法中正确的是（）A．随着所通电流的增大，小灯泡的电阻增大B．对应P点，小灯泡的电阻为C．若在电路甲中灯泡L两端的电压为U1，则电阻R两端的电压为I1RD．对应P点，小灯泡的功率为图中矩形PQOM所围的面积10．如图所示，曲线①、②分别是直流电路中内、外电路消耗的电功率随电流变化的图线，由该图可知，下列说法中正确的是（）A．电源的电动势为12 VB．电源的内电阻为3ΩC．电源被短路时，流过内电阻的电流为6AD．电源的输出功率最大为9W11．如图所示，定值电阻R1＝2Ω，可变电阻R2阻值范围为0～7Ω，蓄电池的电动势为E＝12V、内阻为r＝6Ω，则以下说法中正确的是（）A．R1获得最大功率为4.5WB．R2获得最大功率6WC．R2获得最大功率4.48WD．电源的效率最大值为50%12．一台直流电动机的电阻为R，额定电压为U，额定电流为I，当其正常工作时，下述正确的是（）A．电动机所消耗的电功率I2RB．t秒内所产生的电热为UItC．t秒内所产生的电热为I2RtD．t秒内输出的机械能为（U﹣IR）It三．计算题（共5小题）13．如图1所示的电路．滑动变阻器最大阻值为R0＝58Ω，电源路端电压U随外电阻R变化的规律如图2所示，图中U＝12V的直线为图线的渐近线，试求：（1）电源电动势E和内阻r；（2）A、B空载（没接用电器）时输出电压的范围．14．如图所示，电源电动势E＝8V，内阻r＝10Ω，R1＝20Ω，R2＝30Ω，电容器两极板间距d＝0.1m。

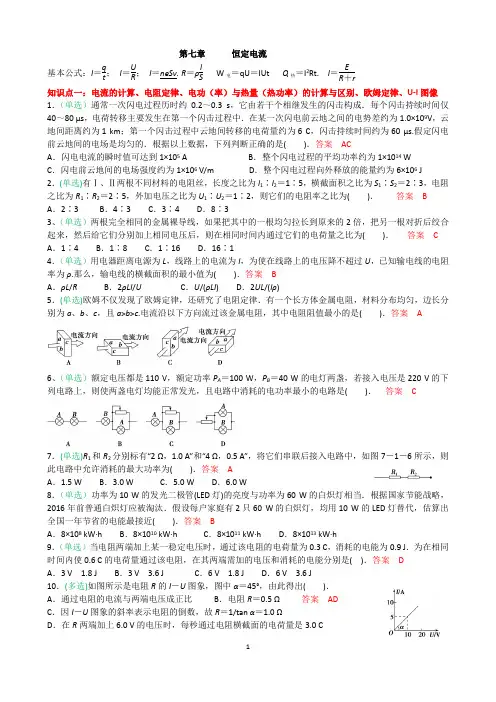

高中物理第07章恒定电流典型例题(含答案)【经典】

第七章恒定电流基本公式：I ＝q t ； I ＝U R ； I ＝neSv . R ＝ρl S W 电＝qU ＝IUt Q 热＝I 2Rt. I ＝E R ＋r知识点一：电流的计算、电阻定律、电功（率）与热量（热功率）的计算与区别、欧姆定律、U-I 图像1．（单选）通常一次闪电过程历时约0.2～0.3 s ，它由若干个相继发生的闪击构成．每个闪击持续时间仅40～80 μs ，电荷转移主要发生在第一个闪击过程中．在某一次闪电前云地之间的电势差约为1.0×109V ，云地间距离约为1 km ；第一个闪击过程中云地间转移的电荷量约为6 C ，闪击持续时间约为60 μs.假定闪电前云地间的电场是均匀的．根据以上数据，下列判断正确的是( )．答案 ACA ．闪电电流的瞬时值可达到1×105 AB ．整个闪电过程的平均功率约为1×1014 WC ．闪电前云地间的电场强度约为1×106 V/mD ．整个闪电过程向外释放的能量约为6×106 J2．(单选)有Ⅰ、Ⅱ两根不同材料的电阻丝，长度之比为l 1∶l 2＝1∶5，横截面积之比为S 1∶S 2＝2∶3，电阻之比为R 1∶R 2＝2∶5，外加电压之比为U 1∶U 2＝1∶2，则它们的电阻率之比为( )．答案 BA ．2∶3B ．4∶3C ．3∶4D ．8∶33、（单选）两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的2倍，把另一根对折后绞合起来，然后给它们分别加上相同电压后，则在相同时间内通过它们的电荷量之比为( )．答案 CA ．1∶4B ．1∶8C ．1∶16D ．16∶14．（单选）用电器距离电源为L ，线路上的电流为I ，为使在线路上的电压降不超过U ，已知输电线的电阻率为ρ.那么，输电线的横截面积的最小值为( )．答案 BA ．ρL /RB ．2ρLI /UC ．U /(ρLI )D ．2UL /(I ρ)5．(单选)欧姆不仅发现了欧姆定律，还研究了电阻定律．有一个长方体金属电阻，材料分布均匀，边长分别为a 、b 、c ，且a >b >c .电流沿以下方向流过该金属电阻，其中电阻阻值最小的是( )．答案 A6、（单选）额定电压都是110 V ，额定功率P A ＝100 W ，P B ＝40 W 的电灯两盏，若接入电压是220 V 的下列电路上，则使两盏电灯均能正常发光，且电路中消耗的电功率最小的电路是( )．答案 C7．(单选)R 1和R 2分别标有“2 Ω，1.0 A”和“4 Ω，0.5 A”，将它们串联后接入电路中，如图7－1－6所示，则此电路中允许消耗的最大功率为( )．答案 AA ．1.5 WB ．3.0 WC ．5.0 WD ．6.0 W8．（单选）功率为10 W 的发光二极管(LED 灯)的亮度与功率为60 W 的白炽灯相当．根据国家节能战略，2016年前普通白炽灯应被淘汰．假设每户家庭有2只60 W 的白炽灯，均用10 W 的LED 灯替代，估算出全国一年节省的电能最接近( )．答案 BA ．8×108 kW·hB ．8×1010 kW·hC ．8×1011 kW·hD ．8×1013 kW·h9．（单选）当电阻两端加上某一稳定电压时，通过该电阻的电荷量为0.3 C ，消耗的电能为0.9 J ．为在相同时间内使0.6 C 的电荷量通过该电阻，在其两端需加的电压和消耗的电能分别是( )．答案 DA ．3 V 1.8 JB ．3 V 3.6 JC ．6 V 1.8 JD ．6 V 3.6 J10．(多选)如图所示是电阻R 的I －U 图象，图中α＝45°，由此得出( )．A ．通过电阻的电流与两端电压成正比B ．电阻R ＝0.5 Ω 答案 ADC ．因I －U 图象的斜率表示电阻的倒数，故R ＝1/tan α＝1.0 ΩD ．在R 两端加上6.0 V 的电压时，每秒通过电阻横截面的电荷量是3.0 C11．(单选)某种材料的导体，其I－U图象如图所示，图象上A点与原点的连线与横轴成α角，A点的切线与横轴成β角．下列说法正确的是()．答案 AA．导体的电功率随电压U的增大而增大B．导体的电阻随电压U的增大而增大C．在A点，导体的电阻为tan αD．在A点，导体的电阻为tan β12．(多选)如图所示，图线1表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是()．答案ACA．R1∶R2＝1∶3B．把R1拉长到原来的3倍长后电阻等于R2C．将R1与R2串联后接于电源上，则功率之比P1∶P2＝1∶3D．将R1与R2并联后接于电源上，则电流比I1∶I2＝1∶313、（单选）在如图电路中，电源电动势为12 V，电源内阻为1.0 Ω，电路中的电阻R0为1.5 Ω，小型直流电动机M的内阻为0.5 Ω.闭合开关S后，电动机转动，电流表的示数为2.0 A．则以下判断中正确的是( )．A．电动机的输出功率为14 WB．电动机两端的电压为7.0 V 答案BC．电动机的发热功率为4.0 WD．电源输出的电功率为24 W14．（多选）如图所示，用输出电压为1.4 V，输电电流为100 mA的充电器对内阻为2 Ω的镍-氢电池充电．下列说法正确的是()．答案ABA．电能转化为化学能的功率为0.12 W B．充电器输出的电功率为0.14 WC．充电时，电池消耗的热功率为0.12 W D．充电器把0.14 W的功率储存在电池内15．（单选）一只电饭煲和一台洗衣机并联接在输出电压220 V的交流电源上(其内电阻可忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是5.0 A，通过洗衣机电动机的电流是0.50 A，下列说法中正确的是()．A．电饭煲的电阻为44 Ω，洗衣机电动机线圈的电阻为440 Ω答案CB．电饭煲消耗的电功率为1 555 W，洗衣机电动机消耗的电功率为155.5 WC．1 min内电饭煲消耗的电能为6.6×104 J，洗衣机电动机消耗的电能为6.6×103 JD．电饭煲发热功率是洗衣机电动机发热功率的10倍16、（单选）如图所示，电源电动势E＝8 V，内阻为r＝0.5 Ω，“3 V，3 W”的灯泡L与电动机M串联接在电＝1.5 Ω.下列说源上，灯泡刚好正常发光，电动机刚好正常工作，电动机的线圈电阻R法中正确的是()．答案DA．通过电动机的电流为1.6 A B．电源的输出功率是8 WC．电动机消耗的电功率为3 W D．电动机的输出功率为3 W17、有一提升重物的直流电动机，工作时电路如图7－1－4所示，内阻为r＝0.6 Ω，R＝10 Ω，直流电压为U＝160 V，电压表两端的示数为110 V，则通过电动机的电流是多少？电动机的输入功率为多少？电动机在1 h内产生的热量是多少？答案 5 A550 W 5.4×104 J18．如图所示是一提升重物用的直流电动机工作时的电路图．电动机内电阻r＝0.8 Ω，电路中另一电阻R＝10 Ω，直流电压U＝160 V，电压表示数U V＝110 V．试求：(1)通过电动机的电流；答案(1)5 A(2)550 W(3)53 kg(2)输入电动机的电功率；(3)若电动机以v＝1 m/s匀速竖直向上提升重物，求该重物的质量？(g取10 m/s2)19．四川省“十二五”水利发展规划指出，若按现有供水能力测算，我省供水缺口极大，蓄引提水是目前解决供水问题的重要手段之一．某地要把河水抽高20 m，进入蓄水池，用一台电动机通过传动效率为80%的皮带，带动效率为60%的离心水泵工作．工作电压为380 V，此时输入电动机的电功率为19 kW，电动机的内阻为0.4 Ω.已知水的密度为1×103 kg/m3，重力加速度取10 m/s2.求：(1)电动机内阻消耗的热功率；(2)将蓄水池蓄入864 m3的水需要的时间(不计进、出水口的水流速度)．答案(1)1×103 W(2)2×104 s知识点二：闭合电路的欧姆定律、输出功率、效率、电源的U-I图像1．(单选)将一电源电动势为E，内电阻为r的电池与外电路连接，构成一个闭合电路，用R表示外电路电阻，I表示电路的总电流，下列说法正确的是()．答案CA．由U外＝IR可知，外电压随I的增大而增大B．由U内＝Ir可知，电源两端的电压随I的增大而增大C．由U＝E－Ir可知，电源输出电压随输出电流I的增大而减小D．由P＝IU可知，电源的输出功率P随输出电流I的增大而增大2．(多选)一个T形电路如图7－2－1所示，电路中的电阻R1＝10 Ω，R2＝120 Ω，R3＝40 Ω.另有一测试电源，电动势为100 V，内阻忽略不计．则()．答案ACA．当cd端短路时，ab之间的等效电阻是40 ΩB．当ab端短路时，cd之间的等效电阻是40 ΩC．当ab两端接通测试电源时，cd两端的电压为80 VD．当cd两端接通测试电源时，ab两端的电压为80 V3．(单选)图所示的电路中，R1＝20 Ω，R2＝40 Ω，R3＝60 Ω，R4＝40 Ω，R5＝4 Ω，下面说法中，正确的是()．A．若U AB＝140 V，C、D端开路，U CD＝84 V 答案DB．若U AB＝140 V，C、D端开路，U CD＝140 VC．若U CD＝104 V，A、B端开路，U AB＝84 VD．若U CD＝104 V，A、B端开路，U AB＝60 V4．(多选)如图所示电路中，电源电动势E＝12 V，内阻r＝2 Ω，R1＝4 Ω，R2＝6 Ω，R3＝3 Ω.若在C、D间连接一个电表或用电器，则有()．答案ADA．若在C、D间连一个理想电压表，其读数是6 VB．若在C、D间连一个理想电压表，其读数是8 VC．若在C、D间连一个理想电流表，其读数是2 AD．若在C、D间连一个“6 V,3 W”的小灯泡，则小灯泡的实际功率是1.33 W5、（单选）如图所示，电源电动势E＝12 V，内阻r＝3 Ω，R0＝1 Ω，直流电动机内阻R0′＝1 Ω，当调节滑动变阻器R时可使甲电路输出功率最大，调节R2时可使乙电路输出功率最大，且此时电动机刚好正常工作(额定输出功率为P0＝2 W)，则R1和R2的值分别为()．答案BA．2 Ω，2 ΩB．2 Ω，1.5 ΩC．1.5 Ω，1.5 ΩD．1.5 Ω，2 Ω6、（多选）如图所示，直线A为电源的U－I图线，直线B和C分别为电阻R、R2的U－I图线，用该电源分别与R1、R2组成闭合电路时，电源的输出功率分别为P1、P2，电源的效率分别为η1、η2，则()．答案BCA．P1>P2B．P1＝P2C．η1>η2D．η1<η27．（多选）如图所示为两电源的U －I 图象，则下列说法正确的是( )．答案 ADA ．电源①的电动势和内阻均比电源②大B ．当外接同样的电阻时，两电源的输出功率可能相等C ．当外接同样的电阻时，两电源的效率可能相等D ．不论外接多大的相同电阻，电源①的输出功率总比电源②的输出功率大8．（多选）如图，图中直线①表示某电源的路端电压与电流的关系图象，图中曲线②表示该电源的输出功率与电流的关系图象，则下列说法正确的是( )．A ．电源的电动势为50 VB ．电源的内阻为253 Ω 答案 ACDC ．电流为2.5 A 时，外电路的电阻为15 ΩD ．输出功率为120 W 时，输出电压是30 V9．(多选)如图所示，直线a 、抛物线b 和曲线c 分别为某一稳恒直流电源在纯电阻电路中的总功率P 、电源内部发热功率Pr 、输出功率P R 随电流I 变化的图象，根据图象可知( )．答案 BDA ．电源的电动势为9 V ，内阻为3 ΩB ．电源的电动势为3 V ，内阻为1 ΩC ．图象中任意电流值对应的P 、P r 、P R 间的关系为P >P r ＋P RD ．电路中的总电阻为2 Ω时，外电阻上消耗的功率最大且为2.25 W10． (多选)如图甲所示，其中R 两端电压u 随通过该电阻的直流电流I 的变化关系如图乙所示，电源电动势为7.0 V(内阻不计)，且R1＝1 000 Ω(不随温度变化)．若改变R 2，使AB 与BC 间的电压相等，这时( )．答案 BCA ．R 的阻值为1 000 ΩB ．R 的阻值为1 300 ΩC ．通过R 的电流为1.5 mAD ．通过R 的电流为2.0 mA11、如图所示，已知电源电动势E ＝5 V ，内阻r ＝2 Ω，定值电阻R 1＝0.5 Ω，滑动变阻器R 2的阻值范围为0～10 Ω. 答案 (1)0 2 W (2)2.5 Ω 2.5 W (3)1.5 Ω(1)当滑动变阻器的阻值为多大时，电阻R 1消耗的功率最大？最大功率是多少？(2)当滑动变阻器的阻值为多大时，滑动变阻器消耗的功率最大？最大功率是多少？(3)当滑动变阻器的阻值为多大时，电源的输出功率最大？最大输出功率是多少？12．（单选）用图示的电路可以测量电阻的阻值．图中R x 是待测电阻，R 0是定值电阻，是灵敏度很高的电流表，MN 是一段均匀的电阻丝．闭合开关，改变滑动头P 的位置，当通过电流表的电流为零时，测得MP ＝l 1，PN ＝l 2，则R x 的阻值为( )．答案 C A.l 1l 2R 0 B.l 1l 1＋l 2R 0 C.l 2l 1R 0 D.l 2l 1＋l 2R 0 13、（多选）图所示，电动势为E 、内阻为r 的电池与定值电阻R 0、滑动变阻器R 串联，已知R 0＝r ，滑动变阻器的最大阻值是2r .当滑动变阻器的滑片P 由a 端向b 端滑动时，下列说法中正确的是( )．答案 ACA ．电路中的电流变大B ．电源的输出功率先变大后变小C ．滑动变阻器消耗的功率变小D ．定值电阻R 0上消耗的功率先变大后变小14．（多选）直流电路如图，在滑动变阻器的滑片P 向右移动时，电源的( )．答案 ABCA ．总功率一定减小B ．效率一定增大C ．内部损耗功率一定减小D ．输出功率一定先增大后减小15．（单选）电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为ηa 、ηb .由图可知ηa 、ηb 的值分别为( )．答案 DA.34、14B.13、23C.12、12D.23、13知识点三：电路的动态分析、电路故障分析、含容电路分析1、（多选）图所示的电路，L 1、L2、L 3是3只小电灯，R 是滑动变阻器，开始时，它的滑片P 位于中点位置．当S 闭合时，3只小电灯都发光．现使滑动变阻器的滑片P 向右移动时，则小电灯L 1、L 2、L 3的变化情况( )．答案 BCA ．L 1变亮B ．L 2变亮C ．L 3变暗D ．L 1、L 2、L 3均变亮2．（单选）如图，E 为内阻不能忽略的电池，R1、R2、R 3为定值电阻，S 0、S 为开关，与分别为电压表与电流表．初始时S 0与S 均闭合，现将S 断开，则( )．答案 BA.的读数变大，的读数变小B.的读数变大，的读数变大C.的读数变小，的读数变小D.的读数变小，的读数变大3．（单选）在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图7－2－5所示．M 是贴在针口处的传感器，接触到药液时其电阻R M 发生变化，导致S 两端电压U 增大，装置发出警报，此时( )．答案 CA ．R M 变大，且R 越大，U 增大越明显B ．R M 变大，且R 越小，U 增大越明显C ．R M 变小，且R 越大，U 增大越明显D ．R M 变小，且R 越小，U 增大越明显4．（多选）如图所示电路，电源电动势为E ，串联的固定电阻为R 2，滑动变阻器的总电阻为R 1，电阻大小关系为R 1＝R 2＝r ，则在滑动触头从a 端移动到b 端的过程中，下列描述中正确的是( )．答案 ABA ．电路中的总电流先减小后增大B ．电路的路端电压先增大后减小C ．电源的输出功率先增大后减小D ．滑动变阻器R 1上消耗的功率先减小后增大5．（多选）如图所示，闭合开关S 后，A 灯与B 灯均发光，当滑动变阻器的滑片P 向左滑动时，以下说法中正确的是( )．答案 ACA ．A 灯变亮B ．B 灯变亮C ．电源的输出功率可能减小D ．电源的总功率增大6．（单选）如图所示电路，电源内阻不可忽略．开关S 闭合后，在变阻器R0的滑动端向下滑动的过程中( )．答案 AA ．电压表与电流表的示数都减小B ．电压表与电流表的示数都增大C ．电压表的示数增大，电流表的示数减小D ．电压表的示数减小，电流表的示数增大7．(单选)在如图7－2－15所示的电路中，E 为电源，其内阻为r ，L 为小灯泡(其灯丝电阻可视为不变)，R 1、R2为定值电阻，R 3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V 为理想电压表．若将照射R 3的光的强度减弱，则( )．答案 BA ．电压表的示数变大B ．小灯泡消耗的功率变小C ．通过R 2的电流变小D ．电源内阻的电压变大8．(多选)如图所示，四个电表均为理想电表，当滑动变阻器的滑动触头P向左端移动时，下列说法中正确的是()．答案BCA．电压表V1的读数减小，电流表A1的读数增大B．电压表V1的读数增大，电流表A1的读数减小的读数减小，电流表A2的读数增大C．电压表VD．电压表V2的读数增大，电流表A2的读数减小9．(多选)在如图所示的电路中，E为电源的电动势，r为电源的内阻，R1、R2为可变电阻．在下列操作中，可以使灯泡L变暗的是()．答案ADA．仅使R1的阻值增大B．仅使R1的阻值减小C．仅使R2的阻值增大D．仅使R2的阻值减小10．(多选)如图所示，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当电键闭合后，两小灯泡均能发光．在将滑动变阻器的触片逐渐向右滑动的过程中，下列说法正确的是()．答案BC A．小灯泡L、L2均变暗B．小灯泡L1变亮，小灯泡L2变暗C．电流表A的读数变小，电压表V的读数变大D．电流表A的读数变大，电压表V的读数变小11．(单选)如图所示电路中，由于某处出现了故障，导致电路中的A、B两灯变亮，C、D两灯变暗，故障的原因可能是()．答案 DA．R1短路B．R2断路C．R2短路D．R3短路12．(多选)在如图所示的电路中，电源的电动势E和内阻r恒定，闭合开关S后灯泡能够发光，经过一段时间后灯泡突然变亮，则出现这种现象的原因可能是()．答案ABA．电阻R1短路B．电阻R2断路C．电阻R2短路D．电容器C断路13．(单选)如图所示，C为两极板水平放置的平行板电容器，闭合开关S，当滑动变阻器R1、R2的滑片处于各自的中点位置时，悬在电容器C两极板间的带电尘埃P恰好处于静止状态．要使尘埃P向下加速运动，下列方法中可行的是()．答案AA．把R2的滑片向左移动B．把R2的滑片向右移动C．把R1的滑片向左移动D．把开关S断开14．(单选)在如图所示的电路中，电源的电动势为E，内阻为r，平行板电容器C的两金属板水平放置，R1和R2为定值电阻，P为滑动变阻器R的滑动触头，G为灵敏电流表，A为理想电流表．开关S闭合后，C的两板间恰好有一质量为m、电荷量为q的油滴处于静止状态．在P向上移动的过程中，下列说法正确的是()．答案BA．A表的示数变大B．油滴向上加速运动C．G中有由a→b的电流D．电源的输出功率一定变大15、（多选）在如图所示的电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示.下列比值正确的是( ) 答案：ACDA.U1/I不变，ΔU1/ΔI不变B.U2/I不变，ΔU2/ΔI变大C.U2/I变大，ΔU2/ΔI不变D.U3/I变大，ΔU3/ΔI不变16、（单选）如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时（）A．电压表V读数先变大后变小，电流表A读数变大答案：AB．电压表V读数先变小后变大，电流表A读数变小C．电压表V读数先变大后变小，电流表A读数先变小后变大D．电压表V读数先变小后变大，电流表A读数先变大后变小。

高中物理稳恒电流题20套(带答案)及解析

高中物理稳恒电流题20套(带答案)及解析一、稳恒电流专项训练1．材料的电阻率ρ随温度变化的规律为ρ=ρ0(1+αt )，其中α称为电阻温度系数，ρ0是材料在t =0℃时的电阻率．在一定的温度范围内α是与温度无关的常量．金属的电阻一般随温度的增加而增加，具有正温度系数；而某些非金属如碳等则相反，具有负温度系数．利用具有正负温度系数的两种材料的互补特性，可制成阻值在一定温度范围内不随温度变化的电阻．已知：在0℃时，铜的电阻率为1.7×10-8Ω·m ，碳的电阻率为3.5×10-5Ω·m ；在0℃附近，铜的电阻温度系数为3．9×10-3℃-1，碳的电阻温度系数为-5.0×10-4℃-1．将横截面积相同的碳棒与铜棒串接成长1.0m 的导体，要求其电阻在0℃附近不随温度变化，求所需碳棒的长度（忽略碳棒和铜棒的尺寸随温度的变化）．【答案】3．8×10-3m 【解析】【分析】【详解】设所需碳棒的长度为L 1，电阻率为1ρ，电阻恒温系数为1α；铜棒的长度为2L ，电阻率为2ρ，电阻恒温系数为2α．根据题意有1101)l t ρρα=+（①2202)l t ρρα=+（②式中1020ρρ、分别为碳和铜在0℃时的电阻率．设碳棒的电阻为1R ，铜棒的电阻为2R ，有111L R S ρ=③，222LR Sρ=④ 式中S 为碳棒与铜棒的横截面积．碳棒和铜棒连接成的导体的总电阻和总长度分别为12R R R =+⑤，012L L L =+⑥式中0 1.0m L = 联立以上各式得：10112022121020L L L L R t S S Sραραρρ+=++⑦ 要使电阻R 不随温度t 变化，⑦式中t 的系数必须为零．即101120220L L ραρα+=⑧ 联立⑥⑧得：20210202101L L ραραρα=-⑨代入数据解得：313810m L -=⨯．⑩ 【点睛】考点：考查了电阻定律的综合应用本题分析过程非常复杂，难度较大，关键是对题中的信息能够吃投，比如哦要使电阻R 不随温度t 变化，需要满足的条件2．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质．（1）一段横截面积为S 、长为l 的直导线，单位体积内有n 个自由电子，电子电荷量为e ．该导线通有电流时，假设自由电子定向移动的速率均为v ．（a ）求导线中的电流I ；（b ）将该导线放在匀强磁场中，电流方向垂直于磁感应强度B ，导线所受安培力大小为F安，导线内自由电子所受洛伦兹力大小的总和为F ，推导F 安=F ．（2）正方体密闭容器中有大量运动粒子，每个粒子质量为m ，单位体积内粒子数量n 为恒量．为简化问题，我们假定：粒子大小可以忽略；其速率均为v ，且与器壁各面碰撞的机会均等；与器壁碰撞前后瞬间，粒子速度方向都与器壁垂直，且速率不变．利用所学力学知识，导出器壁单位面积所受粒子压力F 与m 、n 和v 的关系．（注意：解题过程中需要用到、但题目没有给出的物理量，要在解题时做必要的说明）【答案】（1）I nvSe =证明见答案（2）213F P nm S υ== 【解析】（1）（a ）电流QI t=，又因为[()]Q ne v St =，代入则I nvSe = （b ）F 安=BIL ，I nvSe =，代入则：F 安=BnvSeL ；因为总的自由电子个数N=nSL ，每个自由电子受到洛伦兹力大小f=Bve ，所以F=Nf =BnvSeL=F 安，即F 安=F ．（2）气体压强公式的推导：设分子质量为m ，平均速率为v ，单位体积的分子数为n ；建立图示柱体模型，设柱体底面积为S ，长为l ，则l t υ= 柱体体积V Sl = 柱体内分子总数N nV =总因分子向各个方向运动的几率相等，所以在t 时间内与柱体底面碰撞的分子总数为’16N N 总总＝设碰前速度方向垂直柱体底面且碰撞是弹性的，则分子碰撞器壁前后，总动量的变化量为2p m N υ∆=，总依据动量定理有Ft p =∆ 又压力Ft p =∆由以上各式得单位面积上的压力2013F F nm S υ== 【点评】本题的第1题中两问都曾出现在课本中，例如分别出现在人教版选修3-1.P42，选修3-1P .42，这两个在上新课时如果老师注意到，并带着学生思考推导，那么这题得分是很容易的．第2问需要利用动量守恒知识，并结合热力学统计知识，通过建立模型，然后进行推导，这对学生能力要求较高，为了处理相应问题，通过建模来处理问题．在整个推导过程并不复杂，但对分析容易对结果造成影响的错误是误认为所有分析都朝同一方向运动，而不是热力学统计结果分子向各个运动方向运动概率大致相等，即要取总分子个数的16．【考点定位】电流微观表达式、洛伦兹力推导以及压强的微观推导．3．在“探究导体电阻与其影响因素的定量关系”试验中，为了探究3根材料未知，横截面积均为S =0.20mm 2的金属丝a 、b 、c 的电阻率，采用如图所示的实验电路．M 为金属丝c 的左端点，O 为金属丝a 的右端点，P 是金属丝上可移动的接触点．在实验过程中，电流表读数始终为I =1.25A ，电压表读数U 随OP 间距离x 的变化如下表：x /mm600 700 800 900 1000 120014001600180020002100220023002400U/V3.954.505.105.906.506.656.826.937.027.157.858.509.059.75⑴绘出电压表读数U 随OP 间距离x 变化的图线； ⑵求出金属丝的电阻率ρ，并进行比较．【答案】（1）如图所示；（2）电阻率的允许范围：a ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅b ρ：68.510m -⨯Ω⋅~71.1010m -⨯Ω⋅c ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率．【解析】（1）以OP 间距离x 为横轴，以电压表读数U 为纵轴，描点、连线绘出电压表读数U 随OP 间距离x 变化的图线．（2）根据电阻定律l R S ρ=可得S U S R l I lρ=⋅=⋅． 663(6.5 3.9)0.2010 1.04101.25(1000600)10a m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 673(7.1 6.5)0.20109.6101.25(20001000)10b m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 663(9.77.1)0.2010 1.04101.25(24002000)10c m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率．4．在如图所示的电路中，电源内电阻r=1Ω，当开关S 闭合后电路正常工作，电压表的读数U=8.5V ，电流表的读数I=0.5A ．求： ①电阻R ； ②电源电动势E ； ③电源的输出功率P ．【答案】(1)17R =Ω；(2)9E V =；(3) 4.25P w = 【解析】【分析】【详解】(1)由部分电路的欧姆定律，可得电阻为：5UR I==Ω (2)根据闭合电路欧姆定律得电源电动势为E ＝U ＋Ir ＝12V (3)电源的输出功率为P ＝UI ＝20W 【点睛】部分电路欧姆定律U =IR 和闭合电路欧姆定律E =U +Ir 是电路的重点，也是考试的热点，要熟练掌握．5．（18分）如图所示，金属导轨MNC 和PQD ，MN 与PQ 平行且间距为L ，所在平面与水平面夹角为α，N 、Q 连线与MN 垂直，M 、P 间接有阻值为R 的电阻；光滑直导轨NC 和QD 在同一水平面内，与NQ 的夹角都为锐角θ。

高中物理试题分项解析11 电路和电流

德钝市安静阳光实验学校专题11 电路和电流1．【2016·上海卷】电源电动势反映了电源把其他形式的能量转化为电能的能力，因此A．电动势是一种非静电力B．电动势越大，表明电源储存的电能越多C．电动势的大小是非静电力做功能力的反映D．电动势就是闭合电路中电源两端的电压【答案】C【考点定位】电动势【方法技巧】本题需要理解电动势的物理意义，电源电动势在闭合电路中的能量分配。

2．【2017·天津卷】在匀强磁场中，一个100匝的闭合矩形金属线圈，绕与磁感线垂直的固定轴匀速转动，穿过该线圈的磁通量随时间按图示正弦规律变化。

设线圈总电阻为2 Ω，则A．t=0时，线圈平面平行于磁感线B．t=1 s时，线圈中的电流改变方向C．t=1.5 s时，线圈中的感应电动势最大D．一个周期内，线圈产生的热量为28πJ【答案】AD 【考点定位】交变电流的规律和“四值问题”【名师点睛】本题要正确理解正弦交变电流的规律和法拉第电磁感应定律。

3．【2017·北京卷】如图所示，理想变压器的原线圈接在2202π(V)u t的交流电源上，副线圈接有R=55 Ω的负载电阻，原、副线圈匝数之比为2:1，电流表、电压表均为理想电表。

下列说法正确的是A．原线圈的输入功率为2WB．电流表的读数为1 AC．电压表的读数为2D．副线圈输出交流电的周期为50 s【答案】B【解析】电表的读数均为有效值，原线圈两端电压有效值为220 V，由理想变压器原、副线圈两端电压与线圈匝数成正比，可知副线圈两端电压有效值为110 V，C错误；流过电阻R的电流为2 A，可知负载消耗的功率为220 W，根据能量守恒可知，原线圈的输入功率为220 W，A错误；由P=UI可知，电流表的读数为1 A，B正确，由交变电压瞬时值表达式可知，ω=100π rad/s，周期T=0.02 s，D错误。

【考点定位】正弦式交变电流的“四值”、理想变压器原副线圈电压、电流、功率与匝数的关系【名师点睛】理想变压器原副线圈两端电压、电流、功率与匝数的关系需注意因果关系，电压由原线圈决定副线圈，电流与功率则由副线圈决定原线圈。

高中物理稳恒电流题20套(带答案)含解析

高中物理稳恒电流题20套(带答案)含解析一、稳恒电流专项训练1．材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．如图所示为某磁敏电阻在室温下的电阻—磁感应强度特性曲线，其中R B、R0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R B.请按要求完成下列实验．(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，并在图中的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0 T，不考虑磁场对电路其他部分的影响)．要求误差较小．提供的器材如下：A．磁敏电阻，无磁场时阻值R0＝150 ΩB．滑动变阻器R，总电阻约为20 ΩC．电流表A，量程2.5 mA，内阻约30 ΩD．电压表V，量程3 V，内阻约3 kΩE．直流电源E，电动势3 V，内阻不计F．开关S，导线若干(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：123456U(V)0.000.450.91 1.50 1.79 2.71I(mA)0.000.300.60 1.00 1.20 1.80根据上表可求出磁敏电阻的测量值R B＝______Ω.结合题图可知待测磁场的磁感应强度B＝______T.(3)试结合题图简要回答，磁感应强度B在0～0.2 T和0.4～1.0 T范围内磁敏电阻阻值的变化规律有何不同？________________________________________________________________________.(4)某同学在查阅相关资料时看到了图所示的磁敏电阻在一定温度下的电阻—磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？___________________________________________________________________________.【答案】（1）见解析图（2）1500；0.90（3）在0～0.2T 范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在2．环保汽车将为2008年奥运会场馆服务．某辆以蓄电池为驱动能源的环保汽车，总质量3310kg m =⨯．当它在水平路面上以v =36km/h 的速度匀速行驶时，驱动电机的输入电流I =50A ，电压U =300V ．在此行驶状态下（1）求驱动电机的输入功率P 电；（2）若驱动电机能够将输入功率的90%转化为用于牵引汽车前进的机械功率P 机，求汽车所受阻力与车重的比值（g 取10m/s 2）；（3）设想改用太阳能电池给该车供电，其他条件不变，求所需的太阳能电池板的最小面积．结合计算结果，简述你对该设想的思考．已知太阳辐射的总功率260410W P =⨯，太阳到地球的距离，太阳光传播到达地面的过程中大约有30%的能量损耗，该车所用太阳能电池的能量转化效率约为15%．【答案】（1）31.510W P =⨯电（2）/0.045f mg = （3）2101m S = 【解析】试题分析：⑴31.510W P IU 电==⨯⑵0.9P P Fv fv 电机===0.9/f P v =电/0.045f mg =⑶当太阳光垂直电磁板入射式，所需板面积最小，设其为S ，距太阳中心为r 的球面面积204πS r =若没有能量的损耗，太阳能电池板接受到的太阳能功率为P '，则00P S P S '= 设太阳能电池板实际接收到的太阳能功率为P ，所以()130%P P =-'由于15%P P =电，所以电池板的最小面积()00130%P SP S =- 220004π101?m 0.70.150.7r P PS S P P ===⨯电考点：考查非纯电阻电路、电功率的计算点评：本题难度中等，对于非纯电阻电路欧姆定律不再适用，但消耗电功率依然是UI 的乘积，求解第3问时从能量守恒定律考虑问题是关键，注意太阳的发射功率以球面向外释放3．如图所示的电路中，R 1＝4Ω，R 2＝2Ω，滑动变阻器R 3上标有“10Ω，2A”的字样，理想电压表的量程有0～3V 和0～15V 两挡，理想电流表的量程有0～0.6A 和0～3A 两挡．闭合开关S ，将滑片P 从最左端向右移动到某位置时，电压表、电流表示数分别为2V 和0.5A ；继续向右移动滑片P 至另一位置，电压表指针指在满偏的13，电流表指针也指在满偏的13．求电源电动势与内阻的大小．（保留两位有效数字）【答案】7.0V ，2.0Ω．【解析】【分析】根据滑动变阻器的移动可知电流及电压的变化，是可判断所选量程，从而求出电流表的示数；由闭合电路欧姆定律可得出电动势与内阻的两个表达式，联立即可求得电源的电动势．【详解】滑片P 向右移动的过程中，电流表示数在减小，电压表示数在增大，由此可以确定电流表量程选取的是0～0.6 A ，电压表量程选取的是0～15 V ，所以第二次电流表的示数为13×0.6 A ＝0.2 A ，电压表的示数为13×15 V ＝5 V 当电流表示数为0.5A 时，R 1两端的电压为U 1＝I 1R 1＝0.5×4 V ＝2 V回路的总电流为I 总＝I 1+12U R ＝0.5+22A ＝1.5 A由闭合电路欧姆定律得E ＝I 总r+U 1+U 3，即E ＝1.5r+2+2①当电流表示数为0.2 A 时，R 1两端的电压为U 1′＝I 1′R 1＝0.2×4V ＝0.8 V回路的总电流为I 总′＝I 1′+12U R ＝0.2+0.82A ＝0.6A 由闭合电路欧姆定律得E ＝I 总′r+U 1′+U 3′，即E ＝0.6r+0.8+5②联立①②解得E ＝7.0 V ，r ＝2.0Ω 【点睛】本题考查闭合电路的欧姆定律，但解题时要注意先会分析电流及电压的变化，从而根据题间明确所选电表的量程．4．如图所示，闭合电路处于方向竖直向上的磁场中，小灯泡的电阻为10Ω，其它电阻不计．当磁通量在0. 1s内从0.2Wb均匀增加到0.4Wb过程中，求：①电路中的感应电动势；②如果电路中的电流恒为0.2A，那么小灯泡在10s内产生的热量是多少．【答案】（1）2V（2）4J【解析】（1）当磁通量发生变化时，闭合电路中要产生感应电动势，根据法拉第电磁感应定律，感应电动势大小为：0.40.220.1E V Vt∆Φ-===∆（2）当小灯泡上的电流为I=0.2A时，根据焦耳定律，10s钟内产生的热量为：Q=I2Rt=0.22×10×10J=4J5．在如图所示的电路中,电源电动势E=3V,内阻r=0.5Ω,定值电阻R1=9Ω,R2=5.5Ω,电键S断开．①求流过电阻R1的电流;②求电阻 R1消耗的电功率;③将S闭合时,流过电阻R1的电流大小如何变化?【答案】(1)0.2A；(2)0.36W；(3)变大【解析】试题分析：（1）电键S断开时，根据闭合电路的欧姆定律求出电流；（2）根据211P I R=求出1R消耗的电功率；（3）将S闭合时回路中的总电阻减小，根据闭合电路的欧姆定律分析电流的变化．（1）电键S断开时，根据闭合电路的欧姆定律得：12EIR R r=++，解得：I=0.2A（2）根据211P I R=，得210.290.36P W=⨯=（3）将S闭合时，2R被短接，回路中的总电阻减小，根据闭合电路的欧姆定律：EI R r=+，可知电流变大，即流过电阻1R 的电流变大【点睛】本题主要考查了闭合电路的欧姆定律，解决本题的关键就是要知道闭合电路的欧姆定律的表达式，并且知道回路中的电阻变化了，根据闭合电路的欧姆定律可以判断电流的变化．6．利用如图所示的电路可以测量电源的电动势和内电阻。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

高中物理稳恒电流试题(有答案和解析)一、稳恒电流专项训练1．如图10所示，P 、Q 为水平面内平行放置的光滑金属长直导轨，相距为L 1 ，处在竖直向下、磁感应强度大小为B 1的匀强磁场中．一导体杆ef 垂直于P 、Q 放在导轨上，在外力作用下向左做匀速直线运动．质量为m 、每边电阻均为r 、边长为L 2的正方形金属框abcd 置于倾斜角θ=30°的光滑绝缘斜面上(ad ∥MN ，bc ∥FG ，ab ∥MG, dc ∥FN)，两顶点a 、d 通过细软导线与导轨P 、Q 相连，磁感应强度大小为B 2的匀强磁场垂直斜面向下，金属框恰好处于静止状态．不计其余电阻和细导线对a 、d 点的作用力．（1）通过ad 边的电流I ad 是多大？（2）导体杆ef 的运动速度v 是多大？【答案】(1)238mg B L (2)1238mgrB B dL【解析】试题分析：(1)设通过正方形金属框的总电流为I ，ab 边的电流为I ab ，dc 边的电流为I dc ，有I ab ＝34I ① I dc ＝14I ② 金属框受重力和安培力，处于静止状态，有mg ＝B 2I ab L 2＋B 2I dc L 2 ③由①～③，解得I ab ＝2234mgB L ④ (2)由(1)可得I ＝22mgB L ⑤设导体杆切割磁感线产生的电动势为E ，有E ＝B 1L 1v ⑥设ad 、dc 、cb 三边电阻串联后与ab 边电阻并联的总电阻为R ，则R ＝34r ⑦ 根据闭合电路欧姆定律，有I ＝E R⑧ 由⑤～⑧，解得v ＝121234mgrB B L L ⑨ 考点：受力分析，安培力，感应电动势，欧姆定律等．2．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质。

如图所示：一段横截面积为S 、长为l 的金属电阻丝，单位体积内有n 个自由电子，每一个电子电量为e 。

该电阻丝通有恒定电流时，两端的电势差为U ，假设自由电子定向移动的速率均为v 。

（1）求导线中的电流I ；（2）有人说“导线中电流做功，实质上就是导线中的恒定电场对自由电荷的静电力做功”。

这种说法是否正确，通过计算说明。

（3）为了更好地描述某个小区域的电流分布情况，物理学家引入了电流密度这一物理量，定义其大小为单位时间内通过单位面积的电量。

若已知该导线中的电流密度为j ，导线的电阻率为ρ，试证明： Uj lρ=。

【答案】（1）I neSv =；（2）正确，说明见解析；（3）证明见解析【解析】【详解】（1）电流的定义式QI t=，在t 时间内，流过横截面的电荷量Q nSvte = 因此I neSv = （2）这种说法正确。

在电路中，导线中电流做功为：W UIt = 在导线中，恒定电场的场强UE l=，导体中全部自由电荷为q nSle =，导线中的恒定电场对自由电荷力做的功：U UW qEvt q vt nSel vt nSevUt l l==== 又因为I neSv =，则W UIt =故“导线中电流做功，实质上就是导线中的恒定电场对自由电荷的静电力做功”是正确的。

（3）由欧姆定律：U IR = 由电阻定律：lR Sρ= 则l U I S ρ=，则有：U I l Sρ= 电流密度的定义：Q Ij St S== 故Uj lρ=3．如图所示的电路中，R 1＝4Ω，R 2＝2Ω，滑动变阻器R 3上标有“10Ω，2A”的字样，理想电压表的量程有0～3V 和0～15V 两挡，理想电流表的量程有0～0.6A 和0～3A 两挡．闭合开关S ，将滑片P 从最左端向右移动到某位置时，电压表、电流表示数分别为2V 和0.5A ；继续向右移动滑片P 至另一位置，电压表指针指在满偏的13，电流表指针也指在满偏的13．求电源电动势与内阻的大小．（保留两位有效数字）【答案】7.0V ，2.0Ω．【解析】【分析】根据滑动变阻器的移动可知电流及电压的变化，是可判断所选量程，从而求出电流表的示数；由闭合电路欧姆定律可得出电动势与内阻的两个表达式，联立即可求得电源的电动势．【详解】滑片P 向右移动的过程中，电流表示数在减小，电压表示数在增大，由此可以确定电流表量程选取的是0～0.6 A ，电压表量程选取的是0～15 V ，所以第二次电流表的示数为13×0.6 A ＝0.2 A ，电压表的示数为13×15 V ＝5 V 当电流表示数为0.5A 时，R 1两端的电压为U 1＝I 1R 1＝0.5×4 V ＝2 V 回路的总电流为I 总＝I 1+12U R ＝0.5+22A ＝1.5 A 由闭合电路欧姆定律得E ＝I 总r+U 1+U 3，即E ＝1.5r+2+2①当电流表示数为0.2 A 时，R 1两端的电压为U 1′＝I 1′R 1＝0.2×4V ＝0.8 V回路的总电流为I 总′＝I 1′+12U R ＝0.2+0.82A ＝0.6A 由闭合电路欧姆定律得E ＝I 总′r+U 1′+U 3′，即E ＝0.6r+0.8+5②联立①②解得E ＝7.0 V ，r ＝2.0Ω 【点睛】本题考查闭合电路的欧姆定律，但解题时要注意先会分析电流及电压的变化，从而根据题间明确所选电表的量程．4．如图所示，M 为一线圈电阻R M =0.5Ω的电动机，R=8Ω，电源电动势E=10V ．当S 断开时，电流表的示数I 1=1A ，当开关S 闭合时，电流表的示数为I 2=3A ．求：（1）电源内阻r ；（2）开关S 断开时，电阻R 消耗的功率P ．（3）开关S 闭合时，通过电动机M 的电流大小I M ．【答案】（1）2Ω （2）8W （3） 2.5A【解析】（1）当S 断开时，根据闭合电路欧姆定律： ()1E I R r =+， ()1018r =⨯+， r=2Ω；电阻R 消耗的功率： 221188P I R W W ==⨯=路端电压： ()210324U E I r V V =-=-⨯= R 之路电流： 40.58R U I A A R === 电动机的电流： ()230.5 2.5M R I I I A A =-=-=点睛：当S 断开时，根据闭合电路欧姆定律求解电源的内阻．当开关S 闭合时，已知电流表的示数，根据闭合电路欧姆定律求出路端电压，由欧姆定律求出通过R 的电流，得到通过电动机的电流．5．如图所示，固定的水平金属导轨间距L =2 m ．处在磁感应强度B =4×l0-2 T 的竖直向上的匀强磁场中，导体棒MN 垂直导轨放置，并始终处于静止状态．已知电源的电动势E =6 V ，内电阻r =0.5 Ω，电阻R =4.5 Ω，其他电阻忽略不计．闭合开关S ，待电流稳定后，试求：（1）导体棒中的电流；（2）导体棒受到的安培力的大小和方向．【答案】（1）1.2 A ；（2）0.096 N ，方向沿导轨水平向左【解析】【分析】【详解】(1)由闭合电路欧姆定律可得：I =64.50.5E A R r =++=1.2A (2)安培力的大小为： F =BIL =0.04×1.2×2N =0.096N安培力方向为沿导轨水平向左6．把一只“1.5V ，0.3A ”的小灯泡接到6V 的电源上，为使小灯泡正常发光，需要串联还是并联一个多大电阻？【答案】串联一个15Ω的电阻【解析】【分析】【详解】要使灯泡正常发光则回路中电流为0.3A ，故回路中的总电阻为6Ω=20Ω0.3U R I ==总灯泡的电阻为1.5Ω=5Ω0.3L L U R I == 由于电源电压大于灯泡额定电压，故需要串联一个电阻分压，阻值为20Ω5Ω15ΩL R R R ==-=总-7．在如图所示的电路中，电源内阻r =0.5Ω，当开关S 闭合后电路正常工作，电压表的读数U =2.8V ，电流表的读数I =0.4A 。

若所使用的电压表和电流表均为理想电表。

求： ①电阻R 的阻值； ②电源的内电压U 内； ③电源的电动势E 。

【答案】①7Ω；②0.2V ；③3V 【解析】【详解】①由欧姆定律U IR =得2.8Ω7Ω0.4URI===电阻R的阻值为7Ω。

②电源的内电压为0.40.50.2VU Ir==⨯=内电源的内电压为0.2V。

③根据闭合电路欧姆定律有2.8V0.40.5V3VE U Ir=+=+⨯=即电源的电动势为3V。

8．利用如图所示的电路可以测量电源的电动势和内电阻。

当滑动变阻器的滑片滑到某一位置时,电流表和电压表的示数分别为I1和U1。

改变滑片的位置后,两表的示数分别为I2和U2。

写出这个电源电动势和内电阻的表达式。

【答案】：E=122121U I U II I-- r=1221U UI I--【解析】【分析】由闭合电路欧姆定律列出两次的表达式，联立即可求解．【详解】由全电路欧姆定律得：E=U1+I1rE=U2+I2r解得：E=122121U I U II I--r=1221U UI I--9．电源是通过非静电力做功把其他形式的能转化为电势能的装置，在不同的电源中，非静电力做功的本领也不相同，物理学中用电动势来表明电源的这种特性。

（1）电动势在数值上等于非静电力把1C的电荷在电源内从负极移送到正极所做的功，如图甲所示，如果移送电荷q时非静电力所做的功为W，写出电动势1E的表达式；（2）如图乙所示，固定于水平面的U形金属框架处于竖直向下的匀强磁场中，磁感应强度为B，金属框两平行导轨间距为L。

金属棒MN在外力的作用下，沿框架以速度v向右做匀速直线运动，运动过程中金属棒始终垂直于两平行导轨并接触良好。

已知电子的电荷量为ea .在金属棒产生电势的过程中，请说明是什么力充当非静电力，求出这个非静电力产生的电动势2E 的表达式；b .展开你想象的翅膀，给出一个合理的自由电子的运动模型；在此基础上，求出导线MN 中金属离子对一个自由电子沿导线长度方向的平均作用力f 的表达式；（3）现代科学研究中常要用到高速电子，电子感应加速器就是利用感生电场使电子加速的设备。

它的基本原理如图丙所示，上、下为电磁铁的两个磁极，磁极之间有一个环形真空室，电子在真空室中做圆周运动。

电磁铁线圈电流的大小、方向可以变化，产生的感生电场使电子加速。

上图为侧视图，下图为真空室的俯视图，如果从上向下看，电子沿逆时针方向运动。

已知电子的电荷量为e ，电子做圆周运动的轨道半径为r ，因电流变化而产生的磁感应强度随时间的变化率为Bk t∆=∆（k 为一定值）。

求电子在圆形轨道中加速一周的过程中，感生电场对电子所做功W 及电子所受非静电力F 的大小。

【答案】(1) 1E Wq=(2)a.外力充当非静电力，2E BLv =； b .f Bev = (3)2W ke r π=， 2kreF =【解析】【详解】(1)根据电动势的定义可知：1E W q=(2)a .在金属棒产生电势的过程中外力充当非静电力；由题意可知金属棒在外力和安培力的作用下做匀速直线运动，则：=F F BIL =安所以根据电动势的定义有：2=W Fx BILvt E BLv q q It===b .从微观角度看，导线中的自由电子与金属离子发生了碰撞，可以看做是安全弹性碰撞，碰后自由电子损失动能，损失的动能转化为焦耳热。
