车牌识别C款说明书
车牌识别系统用户操作说明书（1.15.12.30）
车牌识别系统⽤户操作说明书（1.15.12.30）深圳来吉智能科技有限公司纯车牌识别系统⽤户操作说明书⽬录⽬录 (2)第⼀章系统概述 (3)1.1）系统简介 (3)1.2）系统拓朴 (4)1.3）系统安装流程图 (5)1.4）注意事项 (6)1.4.1）车道宽度要求 (6)1.4.2）管理软件要求 (6)1.4.3）摄像机抓拍图⽚要求 (6)第⼆章产品功能及特点 (9)2.1）出⼊⼝控制器（LKP623） (9)2.1.1）产品特点 (9)2.1.2）技术参数 (10)2.1.3）接线图 (11)2.2）⽹络摄像机（LK-210） (12)2.2.1）产特特点 (12)2.2.2）技术参数 (13)2.3）补光灯（LK-214） (14)2.3.1）产品特点 (14)2.3.2）技术参数 (14)2.4）车辆检测器（LD16） (15)2.4.1）产品特点 (15)2.4.2）技术参数 (16)第三章软件、数据库安装 (17)3.1）M ICROSOFT SQL SERVER 2008数据库 (17)3.1.1）数据库安装 (17)3.1.2）数据库设置 (35)3.2）车牌识别软件安装程序 (37)3.2.1）运⾏环境安装 (37)3.2.2）软件安装 (39)3.2.3）软件设置 (44)3.3）附表⼀收费标准详细说明 (77)3.4）附表⼆⽀架安装 (79)3.5）附表三车道布设图 (80)第四章NET FRAMEWORK 4.0安装失败解决 (82)4.1）安装程序 (82)4.2）⽅法/步骤 (82)第五章NET FRAMEWORK 3.5安装失败解决 (92)系统概述系统简介纯车牌识别停车场系统基于⾼清视频采集和智能车牌识别技术，对⼊、出车辆进⾏图像抓拍和车牌识别，车牌号码作为⼊、出唯⼀凭证。
纯车牌识别停车场将改变统停车场的⼯作模式，创新停车场管理体系，提⾼车场服务⽔平和车场安全⽔平，提⾼车主的满意度。
智能车牌识别操作使用说明书
智能车牌识别停车场系统操作使用说明书（管理员）2016年8月7日目录1.停车场软件操作1.1软件的登陆1)运行软件的安装包，安装好软件。
2)创建好数据库后，点击图标打开软件如图示1图示13)出现智能停车场管理系统登录窗口，如图示2，输入用户编号101，点击三次回车，进入软件操作界面。
或者输入用户编号101后，直接点击“确定”按钮进入软件操作界面如图示3。
图示2 图示31.2系统基础参数设置1)打开系统设置中的系统基础参数设置如图示1图示1进入系统基础参数设置界面，如图示2。
图示22)包月车续费设置可选择“不可以手动修改有效期”和“可以手动修改有效期”如图示3。
图示3此选择影响到以后发放月卡时，有效期可否进行手动更改，默认选择“不可以手动修改有效期”如图示4图示5标记○1。
图示4图示53)视频类型设置，默认“网络摄像机”，拍照延时最佳效果范围300ms到600ms，一般默认300ms如图示6。
图示64)车牌识别设置，可选择“实时车牌软识别”或者“压地感车牌软识别”如图示7。
如果是使用压地感识别功能则需选择“压地感车牌软识别”。
默认“实时车牌软识别”。
图示75)使馆车、个性车、双层军警车如需启用识别需选择“启动识别”，否则这类车型是不识○1有效期修改区域别的。
默认“都不启动识别”。
6)出口小票打印设置，当使用打印机的时候需设定此项，如图示8，建议使用8厘米类型打印机。
默认是“不打印”。
图示87)系统总车位设置，需根据现场情况设定好总车位数。
如图示9。
图示98)包月车开始报有效期剩余天数如图示10，指当包月车剩余只有设定的天数时语音会有相对应的提示“此卡有限期还有？天”。
图示109)临时卡入口手动放行可选择“启用”或者“不启用”，启用时入口临时车进来需点击“手动开闸”按钮才会放行进来。
默认“不启用”如图示11。
图示1110)出口0元自动放行可选择“放行”或者“不放行”，如图示12，选择“放行”时，出口产生是0元收费，可自动放行。
智能车牌识别操作使用说明书
智能车牌识别停车场系统操作使用说明书（管理员）2016年8月7日目录1.停车场软件操作 (3)1.1 软件的登陆 (3)1.2 系统基础参数设置 (2)1.3 下位机设置 (15)1.4 设置与本机相连的下位机 (31)1.5 收费方式设置 (34)1.6 包月车发行 (38)1.7 进入监控操作 (45)2 报表查询 (55)3 其他功能设置 (65)3.1 用户及权限设置 (65)3.2 黑名单设置 (69)3.3 军警以及特殊车辆设置 (71)4 日常业务模块 (73)5 查询软件版本 (77)1.停车场软件操作1.1软件的登陆1)运行软件的安装包，安装好软件。
2)创建好数据库后，点击图标打开软件如图示1图示13)出现智能停车场管理系统登录窗口，如图示2，输入用户编号101，点击三次回车，进入软件操作界面。
或者输入用户编号101后，直接点击“确定”按钮进入软件操作界面如图示3。
图示2图示31.2系统基础参数设置1)打开系统设置中的系统基础参数设置如图示1图示1进入系统基础参数设置界面，如图示2。
图示22)包月车续费设置可选择“不可以手动修改有效期”和“可以手动修改有效期”如图示3。
图示3此选择影响到以后发放月卡时，有效期可否进行手动更改，默认选择“不可以手动修改有效期”如图示4图示5标记○1。
图示4图示53)视频类型设置，默认“网络摄像机”，拍照延时最佳效果范围300ms到600ms，一般默认300ms如图示6。
图示64)车牌识别设置，可选择“实时车牌软识别”或者“压地感车牌软识别”如图示7。
如果是使用压地感识别功能则需选择“压地感车牌软识别”。
默认“实时车牌软识别”。
○1有效期修改区域图示75)使馆车、个性车、双层军警车如需启用识别需选择“启动识别”，否则这类车型是不识别的。
默认“都不启动识别”。
6)出口小票打印设置，当使用打印机的时候需设定此项，如图示8，建议使用8厘米类型打印机。
默认是“不打印”。
车牌识别一体机-用户手册
车牌识别一体机用户手册版本变更记录目录版本变更记录 (2)一、产品介绍 (5)（一）产品概述 (5)（二）产品功能 (5)2.1.产品特性 (5)2.2.功能详解 (5)2.3.网络功能 (6)（三）产品指标 (6)3.1. 电气指标 (6)3.2. 技术参数 (6)3.3. 产品接口 (7)二、网页配置介绍 (8)（一）实时视频界面 (8)1.1 登陆配置 (8)1.2 实时视频 (10)（二）安装引导 (11)（三）基本设置 (14)3.1. 视频设置 (14)3.2. 时间设置 (17)3.3. 网络设置 (18)3.4. HTTP推送 (22)3.5. 串口设置 (24)3.6. 输出联动 (26)3.7. 白名单设置 (29)3.8. 出入口设置 (30)3.9. 存储管理 (31)3.10. 语音配置 (31)（四）图片预览 (33)（五）用户管理 (34)（六）设备维护 (35)6.1. 系统维护 (35)6.2. 恢复设备 (36)（七）设备信息 (36)三、场景使用分析 (36)车牌识别一体机用户手册第3页共48页（一）出入口功能说明 (36)1.1.界面说明 (36)1.2.相辅设备配置流程说明 (37)1.3.组网配置流程说明 (39)1.4.参数设置说明 (41)（二）485串口配置说明 (41)（三）NTP服务器设置 (42)（四）语音配置 (45)四、常见问题解答 (47)1.设备不能正常显示怎么办？ (47)2.远程设置的时候，结果设置了另外一台设备，怎么回事？ (47)3.相机登陆的IP、用户名和密码 (47)4.忘记IP地址，或用户名密码怎么办？ (47)5.相机无法登陆 (47)6.网页端登陆的常见问题 (47)7.一体机识别不了车牌 (47)8.录相机连接不上设备 (48)9.推送结果问题 (48)车牌识别一体机用户手册第4页共48页一、产品介绍（一）产品概述高清车牌识别一体机(后文中简称一体机)是专门针对停车场行业推出的基于嵌入式的智能高清车牌识别一体机产品，设备集车牌识别、摄像、前端储存、补光等于一体，采用高清宽动态CMOS 和TI DSP，峰值计算能力高达6.4Ghz。

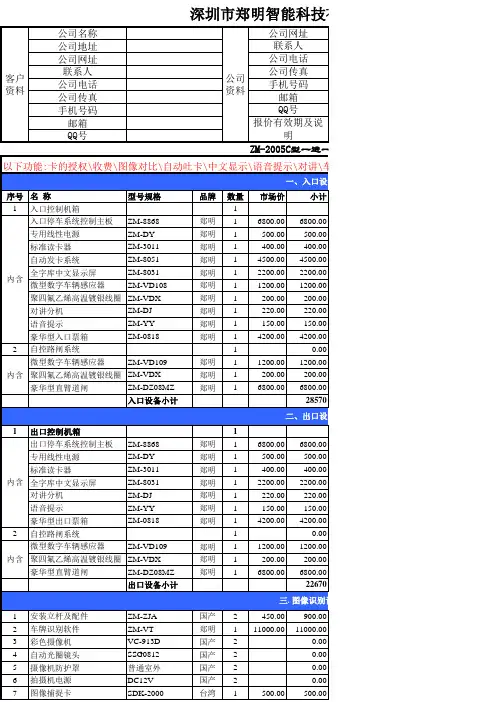

ZM-2005C型一进一出标准配置表车牌识别
深圳市郑明智能科技有限8补光灯及灯罩PHILIP国产2220.00440.00图像识别设备合计128401出口工作站电脑P4/256/17尺寸屏,两个232串口戴尔102UPS 电源USP-1000冠军103收费站管理软件ZM-2005PARK/C 郑明10.0004软件加密狗并口郑明12000.0020005系统发卡器(串口收费器)ZM-8062-EF 郑明1800.008006系统发卡器(收费器)ZM-8062-E Ｗ郑明1500.005007通信转换器ZM-CAN 郑明1300.003007对讲主机ZM-DJ-4郑明11400.0014008系统调试卡调试卡郑明36.0018管理中心设备小计501812857022267031284045018567岗停 按1.3*1.8*2.4M的尺寸(不锈钢),869098以上为:青岛银街项目7进7出入口图像对比设备总计:深圳交货不含税价格出口设备感应白卡ID(不含印刷)(薄卡)网络及线材设备出口岗停处设备五.设备价格总计入口设备四.出口岗停处设备以上为: 青岛高山项目12进12出联网型(现场图) 以上有限公司报价单200W\220V图像对比及出口工作人员收费用，其中一台兼作服务器用，（授权及保存数据）国产，电脑用通过电脑操作管理停车场系统一台电脑配置一个系统发卡授权用,232串口，接服务器电脑系统发卡授权用,Ｗ接口，接出口主板光电隔离通信器,232串口接对讲分机,放岗停ID白卡,薄卡数量待定数量待定用户自配进7出联网型(现场图)总计以上为:合肥香谢里都小区两进两出联网系统(现场图)。
交通行业电子车牌识别系统使用方法说明书
交通行业电子车牌识别系统使用方法说明书一、简介交通行业电子车牌识别系统是一种先进的技术系统，利用图像识别和数据处理技术，能够自动识别车辆的车牌信息。
本说明书将详细介绍该系统的使用方法，以帮助用户更好地了解和操作该系统。
二、系统组成及功能本系统由摄像头、图像处理器、数据库和用户界面等多个组件组成。
其主要功能包括：1. 车牌识别：系统能够准确、高效地识别车辆的车牌信息，并将其记录在数据库中。
2. 数据存储与管理：系统能够将识别到的车牌信息保存在数据库中，方便后续查询和管理。
3. 数据查询与统计：系统提供了查询和统计功能，能够根据用户需求查询历史记录，并进行数据分析和报表生成。
4. 报警功能：系统能够设置警戒车辆，一旦有警戒车辆出现，系统将自动发出警报并记录相应信息。
5. 监控功能：系统可实时监控交通路段，根据车牌信息进行监控和管理。
三、系统安装1. 摄像头安装：将摄像头安装在交通路段合适的位置，确保能够清晰拍摄车辆的车牌信息。
2. 数据库配置：根据实际需要配置数据库，确保系统能够正常地存储和管理数据。
3. 系统连接：连接摄像头、图像处理器和数据库，并保证各个组件之间的正常通信。
四、系统操作流程1. 启动系统：打开电子车牌识别系统软件，并检查系统状态是否正常。
2. 监控设置：设置系统的监控范围和警戒车辆信息，确保系统能够准确识别和记录目标车辆。
3. 开始监控：系统将自动启动车牌识别功能，实时监控交通路段并识别车辆的车牌信息。
4. 数据查询：根据需要，通过系统界面进行历史数据查询，并可进行条件筛选和报表生成。
5. 系统维护：定期检查系统硬件和软件的运行状态，确保系统的正常运行。
6. 系统关闭：当不再需要使用系统时，将其关闭，并进行必要的数据备份和存储。
五、注意事项1. 确保摄像头的位置和角度正确，以获得清晰可靠的车牌图像。
2. 定期清理摄像头镜头，避免灰尘和污渍对图像识别的影响。
3. 注意保密车牌信息，确保系统数据的安全性和隐私性。
车牌识别简易说明书
车牌识别简易说明书一：安全岛施工图
二:拓扑图
三:脱机车牌识别控制板接线图
四：电脑IP设置
注意：如果电脑IP不在零网段，请务必为电脑在添加个零网段的IP，例如上图添加完以后电脑一般有两个IP地址
五:相机IP地址设置
六:触发线及焦距设置
IE浏览器地址栏直接输入相机IP地址回车
注：正确设置
注:错误的设置
七:串口推送设置
注意：这里的串口1和串口2的波特率请设置为115200后点确认
注意：串口推送配置的每个选项的排序不能乱必须跟图片一样
八:停车场软件设置
第一步:添加出入口控制机号
注：添加”控制类型”必须填写正确
第二步: 设置通讯方式
第三步：设置车道及车牌识别选项
第四步:设置户外屏参数
第五步：加载时间，收费标准
八:车辆授权
九:进入在线监控
十:微信支付设置
注意：如果场内有停车自助缴费终端机的话，这请务必添加终端机。
车牌识别操作指南教学文稿
车牌识别操作指南车牌识别系统操作指南前言车牌识别技术（License Plate Recognition， LPR）以计算机技术、图像处理技术、模糊识别为基础，建立车辆的特征模型，识别车辆特征，如号牌、车型、颜色等。
它是一个以特定目标为对象的专用计算机视觉系统，能从一幅图像中自动提取车牌图像，自动分割字符，进而对字符进行识别，它运用先进的图像处理、模式识别和人工智能技术，对采集到的图像信息进行处理，能够实时准确地自动识别出车牌的数字、字母及汉字字符，并直接给出识别结果，使得车辆的电脑化监控和管理成为现实。
车牌识别系统极大的提高了车场管理效率，节约成本和时间，但它并不是完全的无人值守，车场软件也需要人工简单的操作，具体操作如下。
管理员篇管理员具有软件操作的最高权限，一般分为车辆信息录入、续费、报表查询几个方面。
车辆信息录入操作步骤：1.依次点击系统菜单-系统设置-固定车设置及收费。
2.在弹出的窗口中点击增加-填写编号、姓名等车辆信息-点击保存-输入关联编号点击关联编号续费。
3.点击续费-输入续费后有效期-点击确定完成车辆信息的录入。
注：操作员在操作续费时，实收金额处如不收取费用则不用填写，默认为0，如收取了费用则填写应收金额，实收金额，因为这些数字会体现在报表中，以便保持报表的真实性。
过期车辆续费操作步骤1.在人员信息设置里依次点击人员查找-字段选择查找条件-输入查询字段值如车牌号。
2.找到需要续费的车辆信息点击“车辆续费”按钮3.在续费窗口点击“续费”按钮，调整车辆续费后有效期，点击“确定”按钮，完成车辆续费工作。
注：操作员在操作续费时，实收金额处如不收取费用则不用填写，默认为0，如收取了费用则填写应收金额，实收金额，因为这些数字会体现在报表中，以便保持报表的真实性。
报表查询1.依次点击“系统菜单”-“报表查询”根据要查询内容点击相应的按钮。
操作员篇操作员一般为车场岗亭执勤人员，操作员的软件日常操作有错误车辆修正、车辆无法入场情况处理、临时车收费。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、车牌识别概述 (5)二、车牌识别安装前注意事项 (5)1.计算机最低配置要求 (5)2.现场安装位置最低要求尺寸 (6)1)车道长度测算 (6)2)路面宽度限制 (7)3)现场环境勘察 (7)3.局域网最低配置要求 (8)1)网络线路的最低要求 (8)2)交换机的最低要求 (8)三、车牌识别安装调试 (8)1.标准车牌识别布线图、接线图 (8)1)安全岛布线图 (9)2)出入口分开布线图 (10)3)对开方式布线图 (11)4)网络版布线图 (12)5)标准485通讯车牌识别接线图 (13)6)TCP/IP网络主板接线图 (14)2.车牌识别一体机参数设置 (15)1)本地电脑IP地址设置 (15)2)车牌识别一体机的IP地址搜索 (15)3)ie浏览器的设置 (15)4)车牌识别一体机具体参数的设置 (16)a)接线端口定义图 (16)b)登录 (16)c)实时视频： (17)d)安装引导 (17)e)智能分析 (18)f)基本设置： (19)g)日期和时间配置界面： (20)h)网络配置界面：修改识别一体机IP地址 (21)i)输入输出配置界面 (21)j)可配置白名单启用情况：脱机自动启用，启用，不启用 (21)k)存储管理配置 (22)3.显示屏控制一体机的调试 (22)1)显示屏驱动控制板的调试 (22)a)车牌识别一体机显示屏串口板设置 (22)b)网络板的设置 (24)2)语音开闸控制板的调试 (25)4.车牌识别位置调试 (26)1)纯识别调试方式 (26)a)路面宽度与路面长度的限定 (26)b)车牌在识别区角度的调试 (26)c)车牌在识别区大小的调试 (27)2)读卡加车牌识别调试方式 (28)a)路面宽度与路面长度的限定 (28)b)车牌在识别区角度的调试 (28)智能车牌识别系统说明书 2c)车牌在识别区大小的调试 (29)5.车场软件的安装 (29)1)安装前操作系统的检查以及WIN7系统C盘写入权限的处理 (29)2)数据库的安装 (30)3)车场软件的安装 (33)四、车牌识别软件设置 (36)1.常规设置项 (36)1)第一步：授权机号的设置 (36)2)通信设置 (36)a)智能一卡通管理系统V5.2设置 (36)a)串口版 (36)b)Tcp/IP版 (37)b)智能一卡通管理系统V5.4设置 (38)a)串口版 (38)3)车牌识别的设置 (38)4)车场通道的设置 (39)a)智能一卡通管理系统V5.2 (39)a)串口版 (39)b)Tcp\IP版 (41)b)智能一卡通管理系统V5.4 (44)a)串口、Tcp\IP版 (44)5)收费标准的设置 (46)五、车牌识别使用 (49)1.车辆授权 (49)1)V5.4软件车辆授权 (49)2)V5.2软件车辆授权 (51)2.车辆延期、充值 (51)1)车辆延期 (51)2)车辆充值 (52)3.车辆挂失、解挂、退卡 (52)4.脱机黑白名单的下载 (53)5.车辆授权、延期、挂失、解挂、退卡报表查询 (53)1)车辆授权报表查询 (53)2)车辆延期报表查询 (54)3)车辆挂失、解挂、退卡报表查询 (54)6.车辆出入场、出场信息的查询 (56)1)车辆入场信息查询 (56)2)临时车辆收费、固定卡出场信息查询 (56)7.操作日志的查询 (56)8.其他报表的查询 (57)六、车牌识别故障排除 (57)1.局域网网络的组建 (57)2.W IN732位操作系统安装软件提示C盘无权限 (63)3.安装SQL2000数据库提示挂起 (65)4.安装SQL2000数据库提示配置错误 (66)A)安装SQL2000数据库完成后开启提示不是有效文件 (67)3 智能车牌识别系统说明书B)车牌识别首汉字总是出现错误 (67)C)车牌识别中间数字英文总是识别错误 (67)D)IE浏览器打开识别一体机提示错误 (67)E)无法搜索到摄像机 (67)F)网络版无法搜索到一体机控制板及车场控制板 (67)G)软件提示无端口 (67)H)安装指导调节识别一体机怎么调节距离的远近 (67)智能车牌识别系统说明书 4一、车牌识别概述车牌号码识别简称车牌识别，也称作车牌号识别或车辆牌照识别或车辆号牌识别，是计算机视频图像识别技术在车辆牌照识别中的一种应用，即从图像信息中将车牌号码提取并识别出来。
车辆号码识别是智能交通系统中一项很重要的技术，可广泛应用于各类有专属号码的交通工具上，如：汽车、火车、非机车辆等。
车辆号码识别已经取得了广泛的应用，如电子警察、公安卡口、高速公路测速与收费、停车场管理、天网监控、专车专停管理等，特别是在电子警察和公安卡口以及高速公路等领域，基本都已具备了车牌识别功能。
停车场自2012年始在中国也进入了广泛应用阶段，截止2013年底预估已达到10%的覆盖率，天网监控和专车专停的应用才刚刚起步。
车牌号码识别的大致原理如下：分为图像采集、车牌定位、字符分割、字符识别四大模块，再用软件编程来实现每一个部分，最后识别出牌照，输出车牌号码等相关信息。
车牌识别一体摄像机是专门针对停车场行业，推出的基于嵌入式的智能高清车牌识别一体机产品，独家集车牌识别、摄像、前端储存、补光等一体，采用高清宽动态 CMOS 和 TI DSP，峰值计算能力高达 6.4Ghz。
基于车牌自动曝光控制算法，成像优异。
具有极佳性能、多功能、高适应性、强稳定性等特点，是停车场管理系统车牌识别功能的最佳应用形态。
C款车牌识别一体机的功耗及参数介绍：供电电源：220~230V---2A（选配适配器）功耗：小于10W外形尺寸：452x145x133mm工作温度：-25℃ ~ 70 ℃工作湿度：≤90%号牌识别率白天≥99.8%；夜间≥99.6%号牌检出率白天≥99.9%；夜间≥99.7%适应车速 0-150公里/小时支持牌照类型：普通蓝牌、黑牌、黄牌、双层黄牌、警车车牌、新式武警车牌、新式军牌、使馆车牌、港澳进出大陆车牌摄像机视频方式130万像素摄像机像素200万像素白名单容量数：10000记录数=储存卡容量╱453KB二、车牌识别安装前注意事项1.计算机最低配置要求大型网络连接服务器配置CPU插槽数：2个以上处理器：E5-2407 v2处理器2.4GHZ以上内存：4G 以上硬盘：1T以上操作系统：服务器windows 2003 32位、windows 2008 32位客户端配置处理器：Intel i3处理器双核2.6GHZ以上5 智能车牌识别系统说明书内存：4G 以上显卡：显存1G 以上COM串口：1个以上显示器：分辨率1440*900、1280*1024以上硬盘：80G以上主板芯片为Intel芯片组操作系统：客户端windows xp、windows7 32位旗舰版纯净版操作系统注意事项：当工作站点数量超过6个以上时建议使用服务器。
低于6个时可直接用工作站的电脑做安装数据库充当服务器。
2.现场安装位置最低要求尺寸1)车道长度测算标准车道无弯角时确定车牌识别区在4-5米区间段内。
示意图如下：弯角过大时需要判断角度时。
车牌的平行度。
判断车牌转正之后车牌识别的最佳识别距离为4-5米。
平行角度不能大于15度。
斜面角度不能大于45度：智能车牌识别系统说明书 67 智能车牌识别系统说明书摄像机与路面的 摄像机与水平位置夹角 正确的车牌 错误的车牌 错误的车牌 垂直角度不能大于 不能大于40度 平行倾斜角过大 左右斜角过大 40度角。
车牌平行夹角不能大于15度2) 路面宽度限制路面单个宽度不能超过4.5米。
3) 现场环境勘察现场环境注意雨水井盖及防护栏。
车牌识别的方向及位置尽量避开类似的物件。
当出现无法避开的环境时将护栏涂成与周围环境同一颜色。
3.局域网最低配置要求1)网络线路的最低要求网络未超过50米时可采用标准六类线或超六类线。
百兆网络的接线方法如下：橙白橙绿白蓝蓝白绿棕白棕网线的两头压线的方式一致千兆网络的接线方法如下：一端的网线线序为：橙白橙绿白蓝蓝白绿棕白棕另一端网线的线序为：绿白绿橙白棕白棕橙蓝蓝白2)交换机的最低要求作为车牌识别最重要的组成部分，交换机分为共享内存方式的交换机与交换矩阵方式的交换机，共享内存交换机价格低廉一般使用在低端的民用市场，在采用共享内存的交换机的最低的共享内存不能低于64Gbys。
采用交换矩阵方式的交换机则可以有效的利用网络带宽实时传输。
交换矩阵方式的交换机大都用于高端交换机市场。
所有价格较高。
建议采用交换矩阵式交换机。
三、车牌识别安装调试1.标准车牌识别布线图、接线图智能车牌识别系统说明书81)安全岛布线图9 智能车牌识别系统说明书2)出入口分开布线图智能车牌识别系统说明书1011 智能车牌识别系统说明书智能车牌识别系统说明书125)标准485通讯车牌识别接线图13 智能车牌识别系统说明书6)TCP/IP网络主板接线图智能车牌识别系统说明书142.车牌识别一体机参数设置1)本地电脑IP地址设置相机默认的IP地址为192.168.1.100.需要修改本地计算机的IP地址。
操作方式如下：右击网上邻居→点属性、右击本地连接→点属性、点击属性→点击Internet 协议版本4（TCP/IP）→点击属性→选择使用下面的IP地址→手动填写IP地址为：192.168.1.90 子网掩码：255.255.255.0 默认网关：192.168.1.1（备注电脑的IP地址不能和摄像机的IP一样，默认网关要一样）2)车牌识别一体机的IP地址搜索C款的默认默认IP为192.168.1.100 可通过IE浏览器来进行修改,登入帐号为：admin,密码：admin设置的位置为192.168.1.100现在需要设置网段的IP.修改时记得默认网关要同时修改。
3)ie浏览器的设置打开任意IE浏览器，可看到浏览器中有“工具或者一个齿轮的设置图标”当点开工具按钮选择internet选项的时候15 智能车牌识别系统说明书智能车牌识别系统说明书 16进入Interner 选项对选项里面的安全设置进行点击安全设置选中Internet 点击自定义级别、找到“对为标记为可安全执行脚本的ACtivex 控件初始化并执行脚本”选为提示。
找到“下载未签名的Activex 控件”选为提示。
设置完成后就可以对识别一体机的具体参数可以设置了。
4) 车牌识别一体机具体参数的设置a) 接线端口定义图b) 登录a) 打开IE 浏览器，在地址栏输入设备ip 地址和端口号（例如http://192.168.1.100:80/），前往，可进入设备登陆界面设备出厂IP 地址为192.168.1.100，端口80，默认用户名admin ，密码admin操作界面介绍界面主要可操作：实时视频、安装引导、基本设置、智能分析、用户管理、服务器维护与支持七部分。
