超声波清洗机的结构与工作原理
工业超声波清洗机原理
工业超声波清洗机原理工业超声波清洗机是一种利用超声波在清洗液中产生的空化现象来实现清洗的设备。
其原理是通过将电能转换为超声波能量，使清洗液中的液体分子在超声波的作用下产生高速振动，形成微小气泡，气泡在液体中不断形成和破裂，产生的冲击波和微流动可以有效地去除工件表面的污垢和杂质。
工业超声波清洗机主要由发生器、换能器、清洗槽、加热系统、控制系统等组成。
发生器是将电能转换为超声波能量的装置，它会产生高频电信号，通过换能器将电信号转换成超声波能量。
换能器是将电能转换为机械振动能量的核心部件，它通过压电效应将电能转变为超声波振动。
清洗槽则是放置工件和清洗液的地方，通过超声波的作用，清洗液中的微小气泡会在工件表面产生冲击力，去除表面的污垢。
加热系统可以对清洗液进行加热，提高清洗效果。
控制系统则是整个设备的大脑，可以对清洗过程进行调控和监控。
工业超声波清洗机的原理是利用声波在液体中传播时会产生的空化现象。
当超声波传播到液体中时，会在液体中形成稳定的波动，液体分子会在波动的作用下产生高速振动，当振幅足够大时，液体分子之间的相互作用会变得不稳定，形成微小气泡。
这些微小气泡在液体中不断形成和破裂，产生的冲击波和微流动可以有效地清洗工件表面。
工业超声波清洗机在清洗过程中有许多优势。
首先，它可以在不使用有害化学品的情况下进行清洗，对环境友好。
其次，超声波清洗可以有效去除微小的缝隙和死角中的污垢，清洗效果非常好。
此外，超声波清洗还可以减少清洗时间和人力成本，提高清洗效率。
因此，工业超声波清洗机在各种行业的清洗领域中得到了广泛应用。
总的来说，工业超声波清洗机利用超声波在清洗液中产生的空化现象来实现清洗，具有清洗效果好、环保、高效等优点，适用于各种工件的清洗。
随着科技的不断发展，工业超声波清洗机的应用范围将越来越广泛，为工业生产带来更多便利。
超声波清洗机设备结构,工作原理

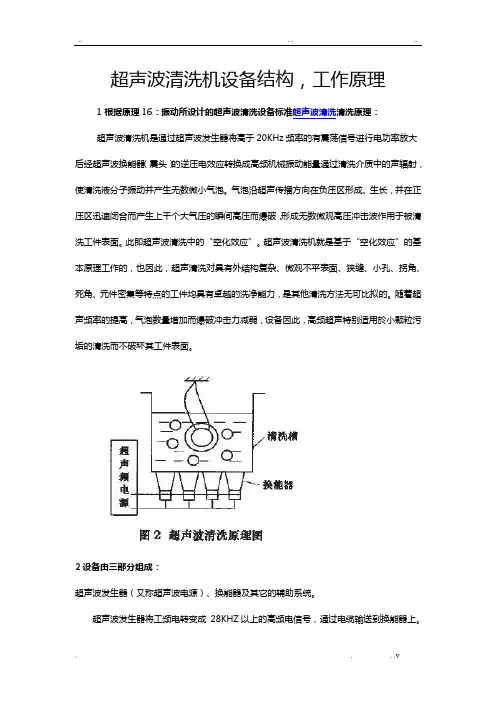

超声波清洗机设备结构，工作原理1根据原理16：振动所设计的超声波清洗设备标准清洗原理：超声波清洗机是通过超声波发生器将高于20KHz频率的有震荡信号进行电功率放大后经超声波换能器（震头）的逆压电效应转换成高频机械振动能量通过清洗介质中的声辐射，使清洗液分子振动并产生无数微小气泡。
气泡沿超声传播方向在负压区形成、生长，并在正压区迅速闭合而产生上千个大气压的瞬间高压而爆破，形成无数微观高压冲击波作用于被清洗工件表面。
此即超声波清洗中的“空化效应”。
超声波清洗机就是基于“空化效应”的基本原理工作的，也因此，超声清洗对具有内外结构复杂、微观不平表面、狭缝、小孔、拐角、死角、元件密集等特点的工件均具有卓越的洗净能力，是其他清洗方法无可比拟的。
随着超声频率的提高，气泡数量增加而爆破冲击力减弱，设备因此，高频超声特别适用於小颗粒污垢的清洗而不破环其工件表面。
2设备由三部分组成：（又称超声波电源）、换能器及其它的辅助系统。
超声波发生器将工频电转变成 28KHZ以上的高频电信号，通过电缆输送到换能器上。
一般超声波换能器是固定在清洗槽的底板上，清洗槽内装满了液体，当换能器被加上高频电压后，它的压电陶瓷元件在电场作用下便产生纵向振动。
超声波换能器（又称声头）是一种高效率的换能元件，能将电能转换成强有力的超声波振动，在产生超声波振动时，仿佛是一个小的活塞，振幅很小，约只有几微米。
但这个振动加速度很大（几十至几千个）；槽上具有许多个换能器，施加相同的频率及相位的电能时，就合成了一个巨大的活塞进行往复振动，这种振动的现象，就是平时我们所说的超声波。
以下是超声波的组成部分说明(1)换能器：采用特种锆酸钛酸铅PZT压电陶瓷片组成的三明治式的振动头具有效率高、寿命长、不易发生故障的优点。
换能器采用特种耐高温、耐振动、高粘度的树脂胶辅以特殊的方法加以固定绝不脱落，且可耐受100℃150℃的高温(2)超声波发生器（电源）：采用功率MOS管超声波发生器，电路先进，结构完整，辅以灵敏可靠的集成控制系统，保证了超声波清洗机在各种负载下稳定工作。
超声波清洗机工作原理及使用
超声波清洗机工作原理及使用一、超声波清洗机概述超声波清洗机是一种利用超声波振动作用于清洗液中产生高频液流的清洗设备，它可以清洗掉微小尘埃、油脂、氧化层等表面脏污，常用于电子、仪器、航空等行业。
二、超声波清洗机的工作原理超声波清洗机主要由振子、发生器、清洗槽和管路系统等组成。
1.振子超声波清洗机中的振子是由射频电压变成高频机械振动的机械转换器。
能够将射频电压转换成机械振动的物质称为压电晶体，因此振子中使用压电晶体并利用其达到压力与变形相互之间的转换。
2.发生器超声波清洗机中的发生器是将AC电压变成高频射频电压的装置，采用电子功率放大装置作为发生器，将低频交流电压升高到射频电压。
3.清洗槽超声波清洗机中的清洗槽通常是由不锈钢制成的，污浊物质被清理掉后，容易在清洗槽中沉淀，通过泵、管路输送回收并处理。
4.管路系统超声波清洗机中的管路系统通常包括了清洗槽、加热器、废液回收器等设备，输入的液体通过管路输送到清洗槽中，清洗的物品通过管路输送到清洗槽中清洗。
三、超声波清洗机的使用方法超声波清洗机的使用是非常方便简单的，以下是使用步骤：1.打开超声波清洗机电源，确认电源灯亮起。
2.查看清洗槽里的水位，如液面过低，需添加清洗液。
3.到目标场所，取出要清理目标物。
4.把要清洗的物品放在清洗槽中，注意不能超过液面，否则容易造成电压被烧坏或污染液体。
5.确认已将管路系统正确连接上了，按下经序排列的操作按钮，设定好清洗时间、温度等参数。
6.收集废液并回收处理。
四、注意事项在使用超声波清洗机时，需要注意以下几点：1.不能接触投影仪口、麦克风口、喇叭口等易受损的部位，避免故障发生。
2.在使用过程中，尽量避免使用过高压力清洗，以免对清洗物品造成损伤。
3.注意清洗液的浓度，过低不能很好地清洗物品，过高又会引起腐蚀等问题。
4.清洗时要注意防止把手伸进水中，以免发生触电事故。
经过以上安全措施的加持，可以确保超声波清洗机的安全、便捷、高效地进行各种清洗作业。
超声波清洗机的工作原理
超声波清洗机的工作原理超声波清洗机是一种常见的清洗设备，它利用超声波的作用来实现对物体的彻底清洗。
本文将详细介绍超声波清洗机的工作原理以及其应用领域。
一、超声波清洗机利用了超声波振动在液体中的传导和放大效应，通过超声波的震荡作用，将物体表面的污垢和污染物从基本结构中剥离，并将其彻底分散在液体中。
1. 超声波发生器超声波清洗机的核心组件是超声波发生器。
超声波发生器会产生一种特定频率的电信号，并将其转化为超声波振动信号。
超声波一般是指频率高于20kHz的声波，无法被人耳听到。
2. 液体介质超声波需要通过介质传播，通常使用的液体介质是水或者清洗溶液。
液体作为传导介质，可以将超声波传播到被清洗物体的表面，并通过液体的震动将污物从物体表面剥离。
3. 清洗槽和超声波换能器超声波清洗机通常包含一个清洗槽和一个或多个超声波换能器。
清洗槽是用于装载被清洗物体和液体介质的容器，超声波换能器则将电能转化为超声波的振动。
超声波换能器通常由压电陶瓷材料制成，当电信号通过陶瓷材料时，产生压电效应，使陶瓷产生振动。
4. 超声波传导和放大超声波换能器产生的振动将通过液体介质传导到被清洗物体的表面。
当超声波传导到物体表面时，会产生剧烈的振动和震荡作用，将附着在物体表面的污垢和污染物分离。
5. 气泡共振在超声波清洗过程中，液体介质中的气体会受到超声波的影响而产生气泡。
这些气泡在超声波的作用下不断形成和破裂，释放出巨大的能量和压力。
气泡的产生和破裂过程称为气泡共振，它能够产生冲击波和微射流，从而进一步清洗物体表面。
二、超声波清洗机的应用超声波清洗机具有广泛的应用领域，常见的应用包括但不限于以下几个方面：1. 工业清洗超声波清洗机在工业领域被广泛应用于清洗零部件、模具、塑料制品等。
其高效的清洗效果可以迅速去除表面附着的油污、脂肪、污垢等，大大提高生产效率和产品质量。
2. 医疗器械清洗超声波清洗机也被广泛应用于医疗器械的清洗和消毒。
其能够彻底清洗器械表面的微生物和污染物，提高器械的卫生水平，确保医疗操作的安全性。
超声波清洗机原理
超声波清洗机原理超声波清洗机是一种利用超声波振动产生的微小气泡和高压水流来清洗物体的设备。
它在各个领域都有广泛的应用，如工业生产、医疗保健、实验室研究等。
本文将介绍超声波清洗机的原理及其工作过程。
一、超声波清洗机的原理超声波清洗机的核心原理是利用超声波振动的机械能和声波作用力来清洗物体。
超声波是指频率高于人类听力范围（一般在20kHz至100kHz之间）的声波。
超声波波长短，能量集中，能够产生强大的清洗效果。
超声波清洗机主要包括超声发生器、水槽和清洗液。
超声发生器通过电压的高频振荡产生超声波，并将超声波传递到水槽中的清洗液中。
清洗液可以是水或其他配制的溶液，用于携带超声波，并提供清洗效果。
二、超声波清洗机的工作过程当超声波传递到清洗液中时，会产生一种称为“声波空泡”的现象。
声波空泡是由清洗液中的气体分子因为超声波振动而形成的微小的气泡。
在超声波波动的过程中，声波空泡会不断地膨胀和收缩。
声波空泡的膨胀和收缩过程会产生强大的冲击波。
当冲击波作用在物体表面时，物体表面的污垢、油脂等会被冲击打散，并被清洗液带走。
同时，声波空泡的剧烈运动还会作用于物体表面和微小孔隙内，将污垢从中排出。
超声波清洗机的清洗效果与清洗液的选择和超声波的频率有关。
清洗液的选择要根据被清洗物体的性质和清洗需求来确定。
一般情况下，水作为清洗液已经具备一定的清洗效果。
而对于一些难以清洗的物体，如金属表面的氧化层，可以配制特定的溶液来提高清洗效果。
超声波清洗机在工业生产中的应用非常广泛。
它可以用来清洗零部件、模具、印刷电路板等。
超声波清洗机还可以应用于医疗领域，如清洗外科手术器械、牙科器械等。
在实验室研究中，超声波清洗机也是常用设备，用于清洗实验仪器、试管等。
总结：超声波清洗机是一种利用超声波振动的机械能和声波作用力来清洗物体的设备。
它通过产生声波空泡的现象，利用空泡的冲击力和剧烈运动来清洗物体表面和微小孔隙。
超声波清洗机可以根据不同的需求选择适当的清洗液来提高清洗效果。
超声波清洗机设备结构,工作原理
超声波清洗机设备结构，工作原理1根据原理16：振动所设计的超声波清洗设备标准超声波清洗清洗原理：超声波清洗机是通过超声波发生器将高于20KHz频率的有震荡信号进行电功率放大后经超声波换能器（震头）的逆压电效应转换成高频机械振动能量通过清洗介质中的声辐射，使清洗液分子振动并产生无数微小气泡。
气泡沿超声传播方向在负压区形成、生长，并在正压区迅速闭合而产生上千个大气压的瞬间高压而爆破，形成无数微观高压冲击波作用于被清洗工件表面。
此即超声波清洗中的“空化效应”。
超声波清洗机就是基于“空化效应”的基本原理工作的，也因此，超声清洗对具有外结构复杂、微观不平表面、狭缝、小孔、拐角、死角、元件密集等特点的工件均具有卓越的洗净能力，是其他清洗方法无可比拟的。
随着超声频率的提高，气泡数量增加而爆破冲击力减弱，设备因此，高频超声特别适用於小颗粒污垢的清洗而不破环其工件表面。
2设备由三部分组成：超声波发生器（又称超声波电源）、换能器及其它的辅助系统。
超声波发生器将工频电转变成28KHZ以上的高频电信号，通过电缆输送到换能器上。
一般超声波换能器是固定在清洗槽的底板上，清洗槽装满了液体，当换能器被加上高频电压后，它的压电瓷元件在电场作用下便产生纵向振动。
超声波换能器（又称声头）是一种高效率的换能元件，能将电能转换成强有力的超声波振动，在产生超声波振动时，仿佛是一个小的活塞，振幅很小，约只有几微米。
但这个振动加速度很大（几十至几千个）；槽上具有许多个换能器，施加相同的频率及相位的电能时，就合成了一个巨大的活塞进行往复振动，这种振动的现象，就是平时我们所说的超声波。
以下是超声波的组成部分说明(1)换能器：采用特种锆酸钛酸铅PZT压电瓷片组成的治式的振动头具有效率高、寿命长、不易发生故障的优点。
换能器采用特种耐高温、耐振动、高粘度的树脂胶辅以特殊的方法加以固定绝不脱落，且可耐受100℃150℃的高温(2)超声波发生器（电源）：采用功率MOS管超声波发生器，电路先进，结构完整，辅以灵敏可靠的集成控制系统，保证了超声波清洗机在各种负载下稳定工作。
超声波清洗机工作原理
超声波清洗机工作原理超声波清洗机是一种利用超声波振动原理进行清洗的设备。
其工作原理主要包括超声波的产生、传播和作用。
超声波的产生通常采用一种称为压电效应的物理现象。
在压电材料中施加外加电场时，其晶格内的离子会发生振动，从而产生机械波。
当外加电场的频率与物质的固有频率相同时，会使压电晶体发生共振，进而产生强烈的超声波。
超声波的传播基于弹性介质的传导方式，其声速远高于空气中的声速。
在超声波清洗机中，超声波通过水或清洗液传播，将机械能转化为液体中的声能。
传播过程中，超声波能量会随距离的增加而衰减。
超声波的作用主要包括机械效应、热效应和化学效应。
机械效应是指超声波的压缩和拉伸作用，能产生微小的气泡和高强度的液流，从而破坏附着在物体表面的污垢和油脂。
热效应是指超声波的能量转化为热能，使液体温度升高，从而加快化学反应速率，增强清洗效果。
化学效应是指超声波通过产生高能量碰撞使清洗液中的活性分子产生自由基、电离等物理、化学反应，进一步分解、溶解和去除附着在物体表面的污垢。
超声波清洗机的工作流程一般分为两个阶段。
首先是预清洗阶段，将物体浸入清洗液中，此时清洗液中的涡流和射流作用能去除较大部分的污垢。
接下来是超声波清洗阶段，通过超声波的振动作用，清洗液中微小的气泡会随着振动周期的变化而扩大和收缩，从而产生大量的局部液流和瞬时高压，使污垢从物体表面分离。
同时，超声波的机械和热效应能够在分子级别破坏化学键和强力附着作用，从而使污垢更容易被清洗液去除。
总的来说，超声波清洗机利用超声波的振动原理，通过机械、热和化学效应，去除物体表面的污垢和油脂。
其工作原理简单易懂，效果显著，广泛应用于各个领域的清洗工作中。
超声波清洗机的工作原理
超声波清洗机的工作原理超声波清洗机是一种利用超声波振动原理进行清洗的设备，它在各种行业中被广泛应用，如电子、光学、制药、汽车等。
本文将详细介绍超声波清洗机的工作原理。
一、超声波清洗机的原理超声波清洗机的工作原理基于超声波振动。
超声波是指频率超过20kHz的声波，其振动频率高于人类听觉范围。
超声波清洗机通过产生频率高达数十kHz至上百kHz的超声波，将能量传递到液体中，从而产生强大的清洗效果。
二、超声波清洗机的组成超声波清洗机通常由发生器、换能器、超声波震源和清洗槽等组成。
发生器是产生超声波的核心部件，它将电能转化为超声波振动能。
换能器则接收发生器输出的电能，并将其转化为超声波震源。
超声波震源将机械振动能传输到液体中，实现清洗效果。
清洗槽则是容纳被清洗物体和清洗剂的容器。
三、超声波清洗的过程1. 发生超声波：发生器产生高频电能，在换能器的作用下，电能被转化为机械振动能，形成超声波。
2. 超声波传递：超声波震源将超声波振动能传输到液体中，形成强大的声波能量区域。
3. 超声波作用：液体中的超声波声波能量产生强大的应力作用，并产生一个由声波节点和反声波节构成的复杂声场。
4. 清洗效果：在复杂声场的作用下，液体中的微小气泡扩大、破裂，释放出巨大的冲击能量，冲击力和高速液体流动共同作用下，将附着于被清洗物体表面的污垢分解并剥离。
四、超声波清洗机的优势1. 清洗效果显著：超声波能够产生高频的冲击和剥离力，能够清洗到被清洗物体表面的微小裂隙和细小孔隙。
2. 清洗速度快：超声波的高频振动使得清洗液体的流动加快，加速了清洗效果的实现。
3. 环境友好：超声波清洗机使用水或者环保型清洗剂，无需使用有机溶剂，对环境无污染。
4. 清洗全面：由于超声波的迷造除颤作用，它可以清洗到一些难以到达的角落和密集区域，实现全面清洗。
五、超声波清洗机的应用领域超声波清洗机在多个行业中被广泛应用。
在电子行业，它可用于清洗电路板和电子元件表面的焊渣和污垢；在光学行业，可以用于清洗镜片和透镜；在制药行业，可用于清洗器械和容器等。
