7325[1].6093工程制图基础试卷A

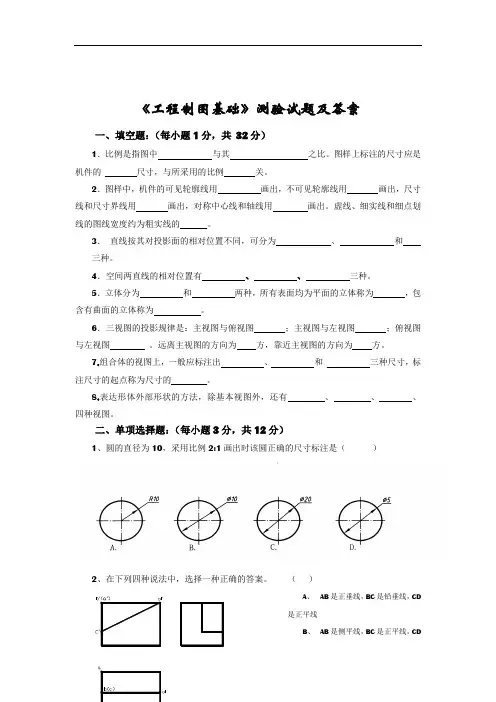

《工程制图基础》测验试题及答案
《工程制图基础》测验试题及答案一、填空题：（每小题1分，共32分）1．比例是指图中与其之比。
图样上标注的尺寸应是机件的尺寸，与所采用的比例关。
2．图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界线用画出，对称中心线和轴线用画出。
虚线、细实线和细点划线的图线宽度约为粗实线的。
3．直线按其对投影面的相对位置不同，可分为、和三种。
4．空间两直线的相对位置有、、三种。
5．立体分为和两种，所有表面均为平面的立体称为，包含有曲面的立体称为。
6．三视图的投影规律是：主视图与俯视图；主视图与左视图；俯视图与左视图。
远离主视图的方向为方，靠近主视图的方向为方。
7.组合体的视图上，一般应标注出、和三种尺寸，标注尺寸的起点称为尺寸的。
8.表达形体外部形状的方法，除基本视图外，还有、、、四种视图。
二、单项选择题：（每小题3分，共12分）1、圆的直径为10，采用比例2:1画出时该圆正确的尺寸标注是（）2、在下列四种说法中，选择一种正确的答案。
（）A、AB是正垂线，BC是铅垂线，CD是正平线B、AB是侧平线，BC是正平线，CD是一般位置直线C、AB是侧平线，BC是正平线，CD是正平线D、A B是正垂线，BC是铅垂线，CD是一般位置直线4、下图中正确的退刀槽尺寸注法是（）5、下面剖面图中正确的键槽尺寸注法是（）三、多项选择题：（每小题5分，共20分）1、点A在圆锥表面上，正确的两组视图是（）2、在下列五组视图中，正确的两组视图是（）3、在下列五组视图中，正确的两组视图是（）4、已知物体的主视图和俯视图，其正确的左视图是（）四、作图题：（共36分）1、完成四边形ABCD的水平投影。
（5分）2、在△ABC内过A点作正平线AE，E点在BC上。
（5分）3、已知立体的主视图和左视图，补画俯视图中截交线及轮廓线的投影。
（12分）4、细读工件的两个基本视图，请补画出工件的第三视图。
（14分）《工程制图基础》试题答案一、填空题：（每小题1分，共32分）1．图形、实物相应要素之间的线性尺寸、真实、无； 2、粗实线、虚线、细实线、点划线、1/2；3、一般位置直线、投影面平等线、投影面垂直线；4、交错、相交、平行；5、平面体、曲面体、平面体、曲面体；6、长对正、高平齐、宽相等、前、后；7、总长、总宽、总高、基准；8、剖视图、局剖视图、断面图、斜视图。
《工程制图基础》测验试题及答案
《工程制图基础》测验试题及答案一、填空题:（每小题1分，共 32分)1.比例是指图中与其之比。
图样上标注的尺寸应是机件的尺寸，与所采用的比例关。
２．图样中,机件的可见轮廓线用画出,不可见轮廓线用画出，尺寸线和尺寸界线用画出,对称中心线和轴线用画出。
虚线、细实线和细点划线的图线宽度约为粗实线的。
3.直线按其对投影面的相对位置不同,可分为、和三种。
4．空间两直线的相对位置有、、三种。
5．立体分为和两种，所有表面均为平面的立体称为，包含有曲面的立体称为。
6．三视图的投影规律是：主视图与俯视图；主视图与左视图；俯视图与左视图。
远离主视图的方向为方,靠近主视图的方向为方。
7．组合体的视图上，一般应标注出、和三种尺寸，标注尺寸的起点称为尺寸的。
8.表达形体外部形状的方法，除基本视图外，还有、、、四种视图.二、单项选择题:（每小题3分，共1２分)1、圆的直径为１0,采用比例2：1画出时该圆正确的尺寸标注是（)2、在下列四种说法中，选择一种正确的答案。
（）A、AB是正垂线,BＣ是铅垂线，CD是正平线B、AB是侧平线,BC是正平线，CD是一般位置直线C、AＢ是侧平线，BC是正平线,CD是正平线D、AＢ是正垂线,BC是铅垂线，CD是一般位置直线4、下图中正确的退刀槽尺寸注法是（)５、下面剖面图中正确的键槽尺寸注法是（）三、多项选择题:(每小题5分，共20分)1、点A在圆锥表面上，正确的两组视图是( ) ２、在下列五组视图中，正确的两组视图是（) 3、在下列五组视图中,正确的两组视图是( )4、已知物体的主视图和俯视图,其正确的左视图是( ）四、作图题:(共36分）１、完成四边形ABCD的水平投影.（５分）2、在△ABC内过A点作正平线AE，E点在BＣ上.（5分)3、已知立体的主视图和左视图,补画俯视图中截交线及轮廓线的投影.（12分）４、细读工件的两个基本视图，请补画出工件的第三视图。
(1４分)《工程制图基础》试题答案一、填空题:(每小题1分,共3２分)1.图形、实物相应要素之间的线性尺寸、真实、无; 2、粗实线、虚线、细实线、点划线、1/2；3、一般位置直线、投影面平等线、投影面垂直线;4、交错、相交、平行;5、平面体、曲面体、平面体、曲面体;6、长对正、高平齐、宽相等、前、后;7、总长、总宽、总高、基准；8、剖视图、局剖视图、断面图、斜视图。

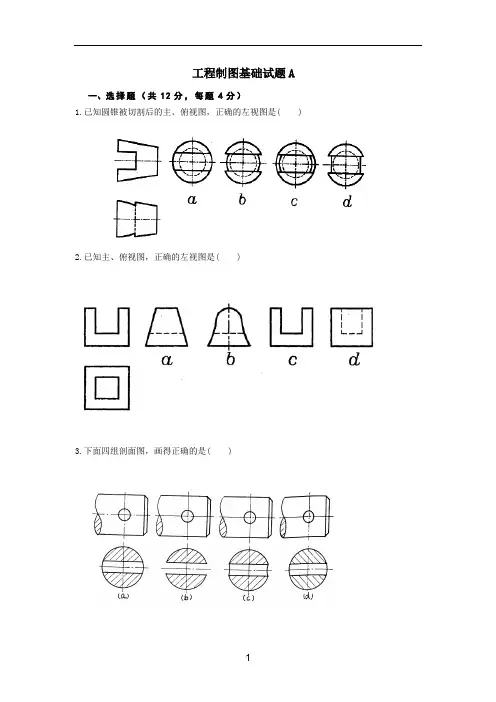

工程制图基础试题A
工程制图基础试题A一、选择题（共12分，每题4分）1.已知圆锥被切割后的主、俯视图，正确的左视图是( )2.已知主、俯视图，正确的左视图是( )3.下面四组剖面图，画得正确的是( )二、（本小题有两小题，共20分）1. 根据坐标A(25,30,20)，画出点A的三面投影图。
（10分）2.根据已知投影，补全平面四边形ABCD的水平投影。
（10分）三、（共15分）根据轴测图，按1：1完成三视图。
四、（共13分）标注下面物体的尺寸。
（尺寸数值从图中1：1量取，并取整数）。
五、（共15）根据两视图，补画左视图，要画虚线。
六、（共15分）将主视图改画成全剖视图。
七、（共10分）下面的内、外螺纹旋合画法有许多错误，试在右侧的指定位置绘制出正确的该螺纹旋合画法。
试题A答案及评分标准（供参考）一、选择题（每题4分，12分）1.b2.b3.a二、（共20分）第1题 (10分) 第2题（10分）三、本题共15分。
主视图、左视图、俯视图正确各得4分，图示虚线3分。
四、本题共13分每正确标注一个尺寸得1分。
出现重复、封闭及矛盾尺寸，每两处扣1分，标注不合理的酌情扣分。
(注意：答案中的数值可能比实际小一点，只要标注的方法对，即可得分)五、本题共15分1-6处各2.5分，计15分。
六、本题共15分（1-5处各3分，计15分；剖面线没有扣2分）七、本题共10分共有5处错误，改正一处得2分，改错不扣分。
工程制图基础试题B一、选择题（共10分，每题5分）1.下面四组剖面图，画得正确的是( )2.已知主、左视图，正确的俯视图是( )二、（共10分）1.已知：A、B、C点的二面投影。
求作：A、B、C的第三面投影。
(5分)求作：a′(一解即可)(5分)三、（共11分）已知组合体两视图，求画其俯视图。
要画虚线。
四、（共15分）补画左视图五、（共15分）补画俯视图六、（共18分）将左视图画成全剖视七（共11分）标注下面形体的尺寸。
（尺寸数值从图中1：1量取，并取整数）八、（共10分）分析下列螺纹画法及螺纹连接画法中的错误，并在指定位置画出正确的视图。
6093工程制图基础试卷B(参考答案)
试试卷代号:6093（B）
浙江广播电视大学二O0五年上半年期末考试
适用专业：计算机应用（应用软件开发方向）、
工民建、机械、土木工程、计算机、计算机应用
2005年 7月
试题答案及评分标准
（供参考）
说明：1.本答案几评分标准难以将各种情况包括进去，可这些本标准范围呢灵活掌握。
2.每题的扣分数不得超过该题的正确得分数。
3.图面质量较差者适当扣1-3分。
一、选择题（每题5分，10分）
1.a
2.c
二、（每题5分，共10分）
1.
2.
三、本题共11分。
1-6处各1.5分，计9分。
两孔各1分，计2分。
四、本题共15分（下图左边）
五、本题共15分（下图右边）
第4题第5题
六、本题共18分
七、本题共11分
每正确标注一个尺寸1分。
出现重复、封闭、矛盾及标注不合理的每两处扣1分。
（注意：答案当中的尺寸大小比实际大，只要标注的方法与答案一致即可得分）
八、本题共10分。
工程制图期末考试A卷及答案
一、单项选择题（每小题3分，共计30分）1. A 3号与A 4号 图纸幅面尺寸的关系是（） A 1倍 B 2倍 C 3倍 D 4倍2. 细虚线用来画（）线条。
A 不可见轮廓线B 可见轮廓线C 尺寸线D 中心线 3. 关于下图A 、B 、C 三点位置关系描述错误的是（）。
A A 点在B 点的前面4. 下述三个模型的视图中不正确的一个是（）C A 点在C 点的前面D A 点在C 点的上面(B) (C)B A 点在B 点的上面(A )5. 下图中，主、俯、左三个视图中正确的视图是（）A 主视图B俯视图C左视图D 以上都正确6. 已知立体的主、俯视图，选择正确的左视图（）。
7. 局部视图的断裂边界通常以（）表示。
A、粗实线；B、细实线；C、点划线；D、波浪线。
8. 截平面倾斜于圆柱的轴线，、截平面与圆柱的交线是（）A、圆；B、直线；C、双曲线；D、椭圆。
9. 在三视图中反映物体的长度和高度的视频图是（）.A.主视图B.俯视图C.左视图D.后视图10 •两等直径圆柱轴线正交相贯，其相贯线的投影线是（）A.空间曲线B.椭圆C.直线D.圆、填空题（每空1分，共计20分）1 •孔和轴之间的配合有松有紧，国家标准规定配合分三类:和___________ 。
2 •标注角度尺寸时，角度的数字一律写成________ 方向。
3 •平面图形中所注的尺寸，按其作用可分为两类；即____________ 和________ 。
4 •三视图之间的三等规律是___________ , ___________ , _______ 。
5 •外螺纹牙顶的投影用___________ 线表示；牙底的投影用__________ 线表示，螺纹长度终止线用 __________ 表示。
6 •在剖视图中，通用剖面线应以适当角度绘制，一般与主要轮廓或剖面区域的对称线成 ________ 角。
7 •正等轴测图的轴间角是_____ ，斜二轴测图的X与Z轴之间的角度是。
工程制图A卷及答案
专业年级工程制图（一) 试题考试类型:闭卷试卷类型:A卷考试时量: 120分钟一、单项选择题(本大题共7小题，每小题2分，共14分)1、工程图制图标准中规定的幅面代号为A1的幅面尺寸为（B)A、8４1×118９B、５９4×841C、420×594D、２97×4２0２、下列选项中那一项不是平行投影法的特有性质（ C ）A、平行性Ｂ、定比性C、从属性D、结合性３、在V面反映实形，在H面和W面积聚成直线且平行于相应坐标轴的平面为( Ｂ）A、水平面Ｂ、正平面 C、侧平面 D、任意倾斜平面4、正等轴测图的轴间角为( C )Ａ、60°B、９0°Ｃ、１20° D、１50°5、轴测椭圆的画法不包括（ D )Ａ、坐标定点法 B、八点法 C、四心法 D、纬圆法6、当空间两条直线在Ｈ面和V面的投影均互相平行时，其空间位置关系为（ D )A、平行B、相交C、交错D、不能确定7、平面立体轴测图的四种画法中，最基本的方法为( A)A、坐标法B、端面法C、切割法D、叠加法二、填空题(本大题共１0小题，每空1分，共２６分)1、根据国家制图标准规定,７号汉字的尺寸系列为(mm)___７*５___。
2、工程制图中的定位轴线常用线型为__＿点画线_＿_。
3、尺寸标注的四要素为_＿＿_尺寸界线__＿_、＿＿__尺寸线__＿_、_＿尺寸起止符号＿_＿_、＿_＿_尺寸数字____＿。
4、工程上常用的四种图示方法有:__＿_＿_多面正投影法＿＿_、__＿_轴侧投影法__＿_、_＿_＿__标高投影法＿____、___＿_＿透视投影法___＿＿____＿＿。
５、投影图的度量关系必须遵守“三等”规律,将之简化为口诀为_＿__＿__长对正_＿__、__＿＿__高平齐＿＿_＿_＿、＿____宽相等____＿__。
6、有两条相贯线的相贯称为____全贯_＿__,有一条相贯线的相贯称为___＿互贯＿___。
工程制图基础(A)-成人2018-2019学年度第二学期期末考试试题及答案
2.直线AB的侧面投影具有积聚性，因此称之为（ ）
A.一般位置直线或倾斜线 B. 侧垂线
C. 正平线 D. 水平线
3.平面Q在侧面投影面上的投影反映实形，因此称之为（ ）
A. 铅垂面 B. 侧平面
C. 侧垂面 D. 一般位置平面4．从下图中选择正的左视图。 （ ）得分
评卷人
二、（20分）
已知平面的两面投影，完成其第三面投影。
得分
评卷人
三、（30分）
求作四棱锥被截切后的水平投影和侧面投影。
得分
评卷人
四、（30分）
根据轴测图，按1：1画出三面投影图（尺寸直接从图上量取）。
广播电视大学2018—2019学年度第二学期期末考试
工程制图基础试题答案及评分标准
2019年7月
广播电视大学2018—2019学年度第二学期期末考试
工程制图基础试题
2019年7月
题号
一
二
三
四
五
总分
分数
说明：用铅笔答题，要求图线清晰，字体工整。
得分
评卷人
一、选择题（每小题5分，共20分）
根据图1所示AB、CD直线和P、Q平面，选择回答1-3题：
图1
1.AB、CD直线的正面投影应标记为（）。
A. a’b’、c’d’ B. ab、cd
一、单选题（每小题5分，共20分）
1.A2.B 3.B 4.D
二、（20分）
三、（30分）
四、（30分）
V面投影10分，H面投影10分，W面投影10分。
工程制图期末考试A卷及答案
一、单项选择题（每小题3分，共计30分）1. A 3号与A 4号图纸幅面尺寸的关系是（A 1倍B 2 倍C 3 倍D 4 倍2. 细虚线用来画（）线条。
A 不可见轮廓线 B可见轮廓线C 尺寸线D 中心线 3.关丁下图A 8 C 三点位置关系描述错误的是（）。
4.A A 点在B 点的前面 B A 点在B 点的上面 5.C A 点在C 点的前面D A 点在C 点的上面 下述三个模型的视图中不正确的一个是（ ）A主视图B 俯视图C 左视图D 以上都正确6. 已知立体的主、俯视图，选择正确的左视图（）。
£昌日日凸（1 Li r d◎7. 局部视图的断裂边界通常以（）表示。
A、粗实线；B、细实线；C、点划线；D、波浪线。
8. 截平面倾斜丁圆柱的轴线，、截平面与圆柱的交线是（）。
A、圆； B 、直线；C、双曲线；D、椭圆。
9. 在三视图中反映物体的长度和高度的视频图是（）.A.主视图B. 俯视图C. 左视图D. 后视图10. 两等直径圆柱轴线正交相贯，其相贯线的投影线是（）A.空间曲线B.椭圆C.直线D. 圆二、填空题（每空1分，共计20分）1 .孑L和轴之间的配合有松有紧，国家标准规定配合分三类：、和02. 标注角度尺寸时，角度的数字一律写成方向。
3. 平面图形中所注的尺寸，按其作用可分为两类；即和。
4. 三视图之间的三等规律是 , , 。
5. 外螺纹牙顶的投影用线表示；牙底的投影用线表示，螺纹长度终止线用表示。
6. 在剖视图中，通用剖面线应以适当角度绘制，一般与主要轮廓或剖面区域的对称线成角。
7. 正等轴测图的轴问角是，斜二轴测图的X与Z轴之间的角度是。
8 .螺纹三要素是、、。
9.在齿数不变的情况下，齿轮模数m愈大，轮齿就;标准轮齿的压力角。
三、绘图题（每小题10分，共计50分）1. 已知点A距H面为25,距V面为15,距W面为20, B点坐标为（20, 10, 15）, 点C在A点之左10, A之前15, A之上12,试作A、B、C三点的三面投影。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试卷代号: 6093（A ）
浙江广播电视大学二O0六年1月开放专科期末考试 适用专业：计算机应用（应用软件开发方向）、工民建、机械、土木工程、计算机、计算机应用
工程制图基础试题
2006年1月
说明：1.一律用铅笔答题；
2.要求作图准确，线形分明，图面整洁。
一、（共20分）
1.已知：A 、B 、C 点的二面投影。
求作：A 、B 、C 的第三面投影。
(10分)
2.已知：正平线AB 的实长为50mm
求作：a ′(一解即可)(10分)
二、（共15分）
已知组合体两视图，求画其第三个视图。
三、（共15分）
补画左视图
四、（共15分）
补画俯视图
五、（共14分）
补画左视图
六、（共11分，共11处，每处1分）
标注下面形体的尺寸。
（尺寸数值从图中1：1量取，并取整数）
七、（共10分）
分析下列螺纹画法及螺纹连接画法中的错误，并在指定位置画出正确的视图。
