3.3弱电工程门禁系统电锁分类及安装方法讲解
弱电工程门禁系统安装、维护和故障排除方法
弱电工程门禁系统安装、维护和故障排除方法前言：今天小年，祝大家新年快乐，很多同仁应该放假了吧，假期多休息，多学习正文：保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。
电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。
分为电源线、通讯线、信号线，布线时注意强、弱电分开走线，两管相隔要求大于20cm左右。
电源线：线径足够粗，采用多股导线。
信号线和通讯线：采用屏蔽五类双绞线。
其中485总线必须使用双绞的一对线连接。
在选购线材的时候建议采用4*0.5的四芯屏蔽线。
，注意下面几点：1、屏蔽线千万不能用来作为0V电压（电源地）的连接线2、每个屏蔽回路只能有一个接地端3、当屏蔽回路中无法接地时可将屏蔽线连接到网络的另一屏蔽回路中。
4、必须将各个模块的的信号地连接在一起。
5、若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理。
6、不要将网络连接线与交流电源放在一起。
7、如果网络连线超过1000米，要加中继器，中继器后可以再延长1000米。
03|注意安装位置的选取，防止电磁干扰。
1、读卡器：不要安装在金属物体上，两台读卡器之间的距离不要少于30厘米，最好通过控制器供电。
如果读卡器单独从外部供电，读卡器的电源请使用线性稳压电源（变压器），并且不能把直流的负极连接到交流的接地端。
2、网络适配器：和控制器之间的连接采用手拉手的方式。
3、控制器：不带隔离的控制器，建议使用同一电源。
4、锁：在安装磁力锁时，一定要使锁体和继铁板能紧密的结合，否则会出现吸力不够的情况。
电插锁，在安装电插锁时如果需要开插孔，注意孔径一定要够大，深度一定要够深，能让锁舌完全插入。
锁舌不能完全插入，锁门后会出现锁舌不停的跳动或工作电流一直很大，锁体发烫的现象。
0，有效卡不能开门1.检查电控锁是否正常检查电源或者更换电控锁2.锁舌与锁扣是否发生机械性卡死修复机械故障或者更换零部件3.查看控制板上的指示灯，控制板与模块间通讯是否正常排除故障4.检查读卡器与模块之间的通讯是否正常排除故障5.是否设置了信息日关闭命令通过软件调整开门时间6.操作人员是否对门禁系统进行初始化或者其他命令通过软件重新授权1.检查串口是否设置错误（确定所使用的串口）2.检查门禁通讯总线是否存在短路或断路（排除通讯线短路与断路现象）3.检查RS485通讯卡通讯芯片75184损坏（更换通讯芯片75148）4.RS485通讯卡损坏（更换RS485通讯卡）5.检查网线水晶头是否做好，检查网线是否通，ping门禁控制器的地址清空门禁控制器，重新加载时间读卡器LED指示灯常绿，不读卡，门锁一直打开，通讯正常1.操作人员将门禁器状态设置为常开，或其它原因导致控制器处于常开状态;2.控制器故障;处理方法:将门锁控制器状态设为正常，若故障现象仍然存在，则更换控制1.IC卡片在IC卡授权时已作读卡有效时间段设置（可作全天读卡有效设置）2.门禁控制器异常发热（更换门禁主板）3.门禁读写天线（调整微调电容，增强读卡距离）06［电脑跟控制器之间的通讯不稳定可能原因：卡无法读卡1.使用了不符合要求的信号线或劣质的信号线；2.信号线敷设不规范，如信号线跟电源线穿在同一条管内；1问：为什么磁力锁关门时声音极大？答：a.检查是否有装橡胶垫片.b.检查铁板端，螺丝是否太松动.c.检查磁力锁锁体与吸板间距是否适当。
电子门锁的安装说明
电子门锁的安装说明电子门锁是一种高科技的门锁系统，具有便捷、安全的特点。
以下是电子门锁的安装说明。
一、准备工作：1. 打开门锁包装，将里面的零件和配件清点齐全。
2. 仔细阅读安装说明书，了解门锁的工作原理和安装要点。
3. 进行施工准备，确保门锁安装位置的平整、稳固。
二、安装过程：1. 将电子门锁安装板固定在门框上，使用螺丝刀拧紧螺丝。
2. 将门锁主体安装在安装板上，确认位置合适后，使用螺丝刀将螺丝拧紧。
3. 连接电源线，将电源线从门锁主体引出，根据指示线路进行连接。
4. 连接其他配件，根据需要连接防撬报警器、门铃等配件，确保线路连接牢固。
5. 完成连接后，将电子门锁主体与安装板对齐，轻轻抬起门锁主体，插入安装板并按下锁住。
三、调试与设置：1. 开启电源，使用电子门锁配套的开启电源工具将门锁主体的电源打开。
2. 进行用户身份验证设置，按照说明书中的方式设置用户密码或指纹等。
确保用户身份验证方式被正确设置。
3. 测试门锁功能，按下门锁的开锁按钮，确认门锁正常解锁。
再按下锁住按钮，确认门锁正常锁定。
4. 设置其他功能，根据需要设置指纹添加、删除、密码修改等功能。
按照说明书的指示进行设置。
四、使用与维护：1. 仔细阅读用户手册，了解电子门锁的使用方法和注意事项。
2. 定期检查门锁的工作状态，保持门锁主体和配件的清洁干燥。
3. 遇到问题或故障时，及时联系厂家或售后服务，不要私自拆卸或修理。
五、安全注意事项：1. 安装过程中，确保电源已经关闭，以免发生触电事故。
2. 在设置用户身份验证方式时，保证密码或指纹等的机密性，避免泄露和被他人盗用。
3. 在使用电子门锁时，确保门锁主体和相关设备的正常工作状态，以免影响门锁的安全性能。
六、法律责任：1. 在安装电子门锁前，应了解并遵守当地相关的法律法规和规章制度。
2. 在使用电子门锁时，应遵守公共安全规定，不得利用门锁从事非法活动。
七、免责声明：1. 本安装说明仅供参考，具体操作以厂家提供的说明书为准。
门禁系统安装指南
门禁系统安装指南简介门禁系统是一种用于控制和管理出入门口的安全系统，可以确保只有授权人员能够进入特定区域。
本文档旨在提供门禁系统安装的指南，以帮助您顺利完成安装过程。
准备工作在安装门禁系统之前，请确保您已完成以下准备工作：1. 确定需要安装门禁系统的门口或区域。
2. 进行场地测量，确定安装所需的设备数量和位置。
3. 联系门禁系统供应商，了解系统的技术规格和配置要求。
4. 将所需的设备和材料准备齐全，包括读卡器、电源、控制器等。
安装步骤按照以下步骤进行门禁系统的安装：1. 选择合适的安装位置，并使用钻孔机将安装孔打在墙壁或门框上。
2. 将读卡器和控制器安装在选定的位置上，确保他们牢固安装。
3. 将电源线连接到控制器，并将其连接到电源插座。
确保连接正确并牢固。
4. 连接读卡器与控制器，并遵循门禁系统供应商提供的接线图进行连接。
5. 安装门禁系统软件，并按照供应商提供的操作指南进行设置和配置。
6. 测试门禁系统，确保读卡器能够正常读取卡片，并能够正确开关门禁设备。
7. 在需要授权的人员身上发放门禁卡，并将其注册到门禁系统中。
8. 对门禁系统进行最终的调试和测试，确保其运行正常。
维护和故障排除为了保证门禁系统的正常运行，您需要进行定期的维护和故障排除。
以下是一些建议：- 定期检查设备的连接线路，确保其稳定连接。
- 检查电源线和电源插座的状况，确保电源供应正常。
- 定期清理读卡器和控制器，并保持其干净和无尘。
- 如果出现任何故障或异常情况，立即与门禁系统供应商联系，并按照其建议进行故障排除。
结论通过遵循本文档中提供的指南，您应该能够顺利安装门禁系统并确保其正常运行。
如果在安装过程中遇到任何问题，请随时与门禁系统供应商联系寻求帮助和支持。
如需进一步了解门禁系统的安装细节和注意事项，请参考门禁系统供应商提供的详细文档和指南。
门禁常用电锁种类安装共20页文档
门禁常用电锁种类安装
26、机遇对于有准备的头的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，所以我快乐。--格林斯 潘。
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
Thank you

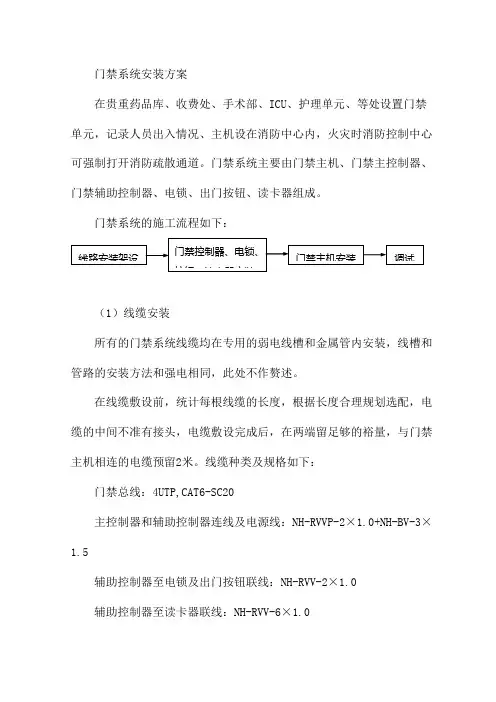

门禁系统安装方案
门禁系统安装方案
在贵重药品库、收费处、手术部、ICU、护理单元、等处设置门禁单元，记录人员出入情况、主机设在消防中心内，火灾时消防控制中心可强制打开消防疏散通道。
门禁系统主要由门禁主机、门禁主控制器、门禁辅助控制器、电锁、出门按钮、读卡器组成。
门禁系统的施工流程如下：
（1）线缆安装
所有的门禁系统线缆均在专用的弱电线槽和金属管内安装，线槽和管路的安装方法和强电相同，此处不作赘述。
在线缆敷设前，统计每根线缆的长度，根据长度合理规划选配，电缆的中间不准有接头，电缆敷设完成后，在两端留足够的裕量，与门禁主机相连的电缆预留2米。
线缆种类及规格如下：
门禁总线：4UTP,CAT6-SC20
主控制器和辅助控制器连线及电源线：NH-RVVP-2×1.0+NH-BV-3×1.5
辅助控制器至电锁及出门按钮联线：NH-RVV-2×1.0
辅助控制器至读卡器联线：NH-RVV-6×1.0
线路安装完毕后，进行校线，用100v摇表检测绝缘阻值并做好回路标记。
（2）门禁控制器及出入控制设备安装
门禁主控制器均在弱电竖井内墙上明装。
在安装之前，充分考虑和其他箱体的距离，避免干扰和维修方便。
门禁出门按钮和读卡器接线盒均距地1.4米，且必须在装饰工程基本结束后才可以安装。
（3）门禁主机安装
门禁主机安装在消防控制中心内，可以和消防主机设备、保安监控设备同期安装。
（4）调试
线缆校对合格后，做好记录，作为系统调试的根据，调试后，与消防系统进行联动。
在火灾模拟信号下，可以打开消防通道内的门禁电锁。
弱电工程门禁电磁锁安装教程
弱电工程门禁电磁锁安装教程
前言：
门禁系统的安装最难的还是锁，锁的安装很重要，今天就重点介绍一下门禁电锁的安装。
正文：
一、外开门挂装（明装）磁力锁安装方法
三、嵌入式（暗装）磁力锁安装方法
内开门与外开门的嵌入式安装方法一致
对于木门来说，如果门挡边的尺寸够埋入锁主体的话，安装非常简单，只需挖一个合适的槽，锁埋进后锁上螺丝即可，一般的施工人员见锁就会安装。
铝合金门的门框一般都是空心的，针对这一特点，我们设计了两种安装方法。
A．内衬木块法（请参考图十、图十一）：在门框里放入一块大小合适的木头作衬，再锁螺丝。
此种方法取材方便，安装简单。
在实际安装中大多采用这种方法。
B．利用安装配件法：此种方法是利用我们提供的配件（四孔铁板+U型铁），使安装更加简便。
图十
图十一
★安装注意事项
在做嵌入式安装时一定注意门挡边的尺寸要稍大于所选锁的尺寸。
四、玻璃门（配U型支架）安装方法
五、注意事项和常见问题及解决方法。
弱电安防门禁系统详细安装步骤介绍
弱电安防门禁系统详细安装步骤介绍门禁系统安装是为了以预防损失、预防犯罪为主要目的，因此必须具有极高的可靠性。
一个门禁系统，在其运行的大多数时间内可能没有警情发生，因而不需要报警，出现警情需要报警的概率一般是很小的，但是如果在这极小的概率内出现报警系统失灵，常常意味着灾难的降临。
因此，门禁系统在设计、安装、使用的各个阶段，必须实施可靠性设计和可靠性管理，以保证产品和系统的高可靠性。
另外，在系统的设计、设备选取、调试、安装等环节上都严格执行国家或行业上有关的标准，以及有关部门有关安全技术防范的要求，产品须经过多项权威认证，且具有众多的典型用户，多年正常运行。
安全性门禁及安防系统是用来保护人员和财产安全的，因此系统自身必须安全。
这里所说的高安全性，也是指产品或系统的自然属性或准自然属性，应该保证设备、系统运行的安全和操作者的安全。
一个安全、好用的门禁系统，是从安装开始的。
安装的如果不好，会影响到门禁系统的效果，下面我们一起来学习一下门禁系统的安装步骤:一、设备安装1、前端设备前端设备一般安装在门上面，根据不同门的材质选择不同的固定方式，给门禁前端设备供电的电源一般安装在保安室。
2、中控室设备中控室设备一般安装在监控中心，出现报警情况，监控室可马上通过监控查看门禁处的异常情况。
二、设备调试1、系统安装完成后，先把一路门禁读卡器信号接入主机，然后单独检测该路门禁读卡器情况，有无漏报、误报情况发生。
这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍，确认无误后再把所有线路接齐。
2、管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。
当所有门禁点的正常开启和非法开启时，查看控制中心电脑是否有纪录。
3、尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后，所有信息是否可以自动上传，是否可以保证信息纪录的完整性。
三种常用门禁电锁介绍及安装教程
三种常用门禁电锁介绍及安装教程“门禁系统”在智能建筑领域，意为Access Control System，简称ACS。
指“门”的禁止权限，是对“门'的戒备防范。
门禁系统又称出入口管理系统，是对人员进出进行有效管理物品进出的智能控制的系统。
其取代了传统繁琐的门卫工作，可实现高效率、高科技的现代管理。
对持卡人的进出权限、允许进出的时间，都可进行方便的统一管理，所有人员的进出详情、报警信息等资料实时反映到管理中心，并可对所有历史信息进行条件查询。
出入口门禁安全管理系统是新型现代化安全管理系统，它集微机自动识别技术和现代安全管理措施为一体，它涉及电子，机械，光学，计算机技术，通讯技术，生物技术等诸多新技术。
它是解决重要部门出入口实现安全防范管理的有效措施。
适用各种机要部门，如银行、宾馆、车场管理、机房、军械库、机要室、办公间，智能化小区，工厂等。
门禁系统早已超越了单纯的门道及钥匙管理，它已经逐渐发展成为一套完整的出入管理系统。
它在工作环境安全、人事考勤管理等行政管理工作中发挥着较大的作用。
电锁通常是用于门禁系统中，以下面这个简单的门禁系统为例，它是由门禁主机、门禁读卡器、开门按钮、电锁、管理软件等组成，而电锁就是其中的一个重要环节。
△ 常见门禁系统拓扑示意图电锁在门禁系统中的作用，主要是用来控制门的开关。
目前门禁系统中常用的电锁，主要有磁力锁、电插锁、灵性锁等，下面小编会给大家一一介绍，小伙伴们赶紧准备好小板凳！1.磁力锁系列1.1磁力锁原理磁力锁的设计和电磁铁一样，是利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力，紧紧地吸住吸附铁板以此达到锁门的效果。
控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。
1.2磁力锁分类磁力锁可分为单门磁力锁和双门磁力锁。
单门磁力锁主要用于单开门的类型，双门磁力锁则是用于双开门的类型。
1.3磁力锁安装方式说明适用于木门、玻璃门、金属门、防火门等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电锁的分类
∙
门禁常用的电锁有：电插锁，磁力锁，电锁口，电控锁等。
∙
1、电插锁：电插锁看电线分为：两线电插锁、五线电插锁、八
线电插锁。
1.1 两线电插锁：有两条电线，红色和黑色，红色接电源+12VDC
黑色接GND。
断开任何一根线，锁头缩回，门打开。
两线电锁，设计比较简单，没有单片机控制电路，锁体容易发热烫手，冲击电流比较大，属于价格比较低的低档电插锁。
1.2 五线电插锁：有两条电线，红色和黑色，红色接电源+12VDC
黑色接GND。
还有COM NO NC 三条线，是门磁信号线，反映门的开和关状态，NO 和NC 分别和COM 组成两对信号相反（一组闭合信号，一组开路信号）。
它通过门磁，根据当前门的开还是关状态，输出不同的开关信号给门禁控制器做判断，例如门禁的非法闯入报警、门长时间未关闭等功能都依赖这些信号做判断，如果不需要这些功能，门磁信号线可以不接。
五线电插
锁采用单片机控制器，发热良性，带延时控制，带门磁信号输出，属于性价比好的常用型电锁。
所谓带延时控制，就是锁体上有拨码开关，可以设置关门的延时时间。
通常可以设置为0秒，2.5秒，5秒，9秒。
每个厂家的锁分几档延时略有不同。
电插锁上的关门延时设置
1.3 八线电插锁：原理和5线电插锁一样。
只是除了门磁状态输出外，还增加了锁头状态输出。
即，锁头是不是伸出来信号不一样。
反映门的开和关状态。
它通过门磁，根据当前门的开还是关状态，输出不同的开关信号给门禁控制器做判断。
2、磁力锁：
磁力锁也叫电磁锁，是一种依靠电磁铁和铁块之间产生的吸力来闭合门的电锁。
磁力锁也是一种断电开门的电锁。
有些磁力锁是带门状态（门磁状态）输出的，你仔细观察接线端，除电源接线端子外，还有COM NO NC 三个接线端子，这些接线端子的作用可以根据当前门是开着还是关着，输出不同的开关信号给门禁控制器做判断，例如门禁的非法闯入报警、门长时间未关闭等功能都依赖这些信号做判断，如果不需要这些功能，门状态信号端子可以不接。
3、电控锁、静音锁、电机锁：
电控锁缺点：冲击电流较大，对系统稳定性冲击大，开门时“啪”的一声，噪音比较大。
安装不方便，经常需要专业的焊接设备，点焊到铁门上。
施工时要注意，开门延时不能长，只能设置在1秒钟以内，如果时间长，有可能引起电控锁发热损坏。
针对噪音较大的缺点，设计出新款的“静音电控锁”，简称“静音锁”。
另一种声音更小的电锁，他不再是利用电磁铁原理，而是驱动一个小马达来伸缩锁头。
一般称电机锁或灵性锁。
电控锁、静音锁、电机锁主要用于小区单元门，银行储蓄所二道门等场合。
也可以用门内锁上的旋钮或者钥匙打开。
安装基本常识
门禁安装难点在于电锁安装，装什么电锁主要由门决定
∙
∙
所以，最基本的问题是，“你们是什么门”
∙
∙
简单的分，门可分为玻璃门、木门/金属门（防盗门）
∙
1. 玻璃门
∙
只要条件允许，均建议安装“电插锁”
∙
∙
所谓条件，指上门框的垂直厚度大于4.5cm
∙
电插锁是暗装，要将锁体埋入门框内，上图是电插锁最常见的安
装方式，要求玻璃门上下均有包边
1.1 上下均有包边的玻璃门
∙
最常见的电插锁安装方式
∙
∙
不需要使用任何额外的配件
∙
1.2 有上边框，无下边框的玻璃门
∙
下无包边，所以借助“下门夹” 固定锁孔
∙
1.3 上下无边框的玻璃门
∙
需借助“上门夹”固定电插锁，“下门夹”固定锁孔∙
1.4 说明事项
∙
电插锁的优点：暗装显得美观，能180度内外开门。
∙
∙
缺点：不如磁力锁结实耐用，挖锁孔，施工比较繁琐。
∙
2. 木门，金属门（防盗门）
∙
建议安装磁力锁
∙
∙
磁力锁优点：结实耐用
∙
∙
磁力锁缺点：只能90度开门，即只能内开或外开。
∙
2.1 无辅助支架的挂式安装
∙
无须支架，是最常见的安装方式
∙
∙
要求门框超过门的垂面3cm以上的
∙
挂式安装典型图片展示如下：
2.2 L支架辅助挂式安装
∙
当门框不够宽时，借助L支架拓展门框宽度，让磁力锁得以“挂起来”
∙
2.3 内开门，ZL支架辅助安装
∙
挂式安装，锁的方向与开门方向是相反的，如门向内开，锁则装外面，如门向外开，锁则装在里面。
∙
∙
有时内开门，因为美观上的考虑，不希望锁装在外面，这时只能借助LZ支架辅助安装。
∙
3. 玻璃门安装磁力锁
∙
有些大型的玻璃门，用电插锁就不合适了，因为不如磁力锁结实
∙
∙
如果上下门框都有包边的话，将其看作是木门即可
∙
∙
下无边框（无包边）的玻璃门，需要使用辅助U型支架
∙
图解：磁力锁在玻璃门上的挂式安装，门框够宽，无需支架。
